移位寄存器194
74LS194左右移位寄存器

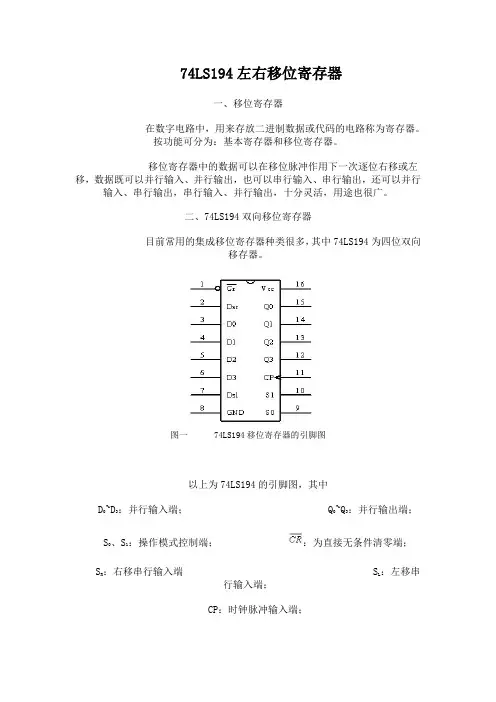

74LS194左右移位寄存器一、移位寄存器在数字电路中，用来存放二进制数据或代码的电路称为寄存器。
按功能可分为：基本寄存器和移位寄存器。
移位寄存器中的数据可以在移位脉冲作用下一次逐位右移或左移，数据既可以并行输入、并行输出，也可以串行输入、串行输出，还可以并行输入、串行输出，串行输入、并行输出，十分灵活，用途也很广。
二、74LS194双向移位寄存器目前常用的集成移位寄存器种类很多，其中74LS194为四位双向移存器。
图一 74LS194移位寄存器的引脚图以上为74LS194的引脚图，其中D0~D3：并行输入端； Q~Q3：并行输出端；S 0、S1：操作模式控制端；：为直接无条件清零端；S R ：右移串行输入端 SL：左移串行输入端；CP：时钟脉冲输入端；表一 74LS194的模式控制和状态输出表三、移位寄存器型计数器利用移位寄存器可构成环形和扭环形计数器。
可先使S0=S1=1，并行输入预置数值，再改变S0和S1的电平，实现左移或右移状态。
若把移位寄存器的输出以一定方式反馈到串行输入DSR 端或DSL端，就可以构成移位寄存器型计数器。
例如，将74LS194的Q3接到DSR端，可得到模4的环形计数器（不可自启动）；将Q3端通过一个非门接到DSR端，则可得到模8的扭环形计数器（不可自启动）。
用一片74LS194及门电路构成一个课实现7分频或8分频器。
7分频器的分频信号由Q2输出，同时将Q2、Q3输出通过与非门后接入DSR端，SS1=10。
8分频器的分频信号由Q3取非后输出，同时将该信号送入DSR端，SS1=10。
移位寄存器及应用
实验3.6 移位寄存器及应用一、实验目的1．掌握中规模4位双向移位寄存器逻辑功能及使用方法。
2．熟悉移位寄存器的应用，实现数据的串行、并行转换和构成环行计数器。
二、实验原理时序功能组件常用的有计数器和移位寄存器等，借助于器件手册提供的功能表和工作波形图，就能正确地使用这些器件。
对于一个使用者，关键在于合理地选用器件，灵活地使用器件的各控制输入端，运用各种设计技巧，完成任务要求的功能，在使用MSI器件时，各控制输入端必须按照逻辑要求接入电路，不允许悬空。
1．移位寄存器74LS194是一个4位双向移位寄存器，它的逻辑符号如图3.6.1所示，功能表见表3.6.1，其中D0D1D2D3和QQ1Q2Q3是并行数据输入端和输出端；CP是时钟输入端；CR是直接清零端；D SR和D SL分别是右移和左移时的串行数据输入端；S1和S0是工作状态控制输入端。
移位寄存器还可用来构成计数器，典型的有环形计数器和扭环形计数器。
三、实验仪器1．数字逻辑实验箱一台2．双踪示波器一台3．数字万用表一块图3.6.1 74LS194逻辑符号4．集成块若干207表3.6.1 74LS194功能表四、实验任务及步骤1．双向移位寄存器⑴逻辑功能测试①清除：先将CR端接+5V，检查Q端输出情况，再将CR端接0电平，所有Q 端输出应为0，清零后再将CR端接+5V。
②并行输入：S1S置入11，D端置入一组代码（如1011），给 CP端送单次脉冲，观察 Q端的状态。
此时若将DSL 或DSR置入1或0，Q端的状态是否改变？③右移：令S1S=“01”，CP接1Hz方波脉冲，再令DSL=“0”，观察Q端的变化，待4个LED全灭以后（此时输入的串行码是什么？），再令DSR＝“l”，观察此时Q端LED点亮的次序。
当 4个LED都点亮时，输入的串行码又如何？若要串行输入代码1010（或其它非全0、非全1码），在DSR端置入一位数码（低位先送），给 CP端送单次脉冲，经过4个脉冲之后立即将S置成0以使寄存器工作于保存状态。
74ls194 应用题

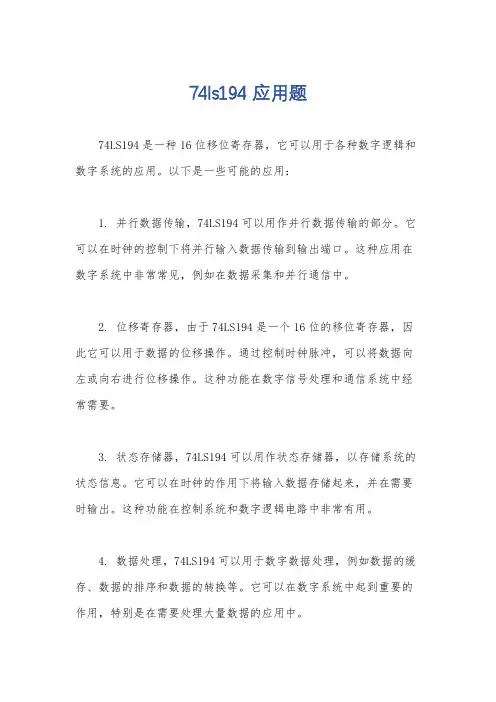

74ls194 应用题
74LS194是一种16位移位寄存器，它可以用于各种数字逻辑和数字系统的应用。
以下是一些可能的应用：
1. 并行数据传输，74LS194可以用作并行数据传输的部分。
它可以在时钟的控制下将并行输入数据传输到输出端口。
这种应用在数字系统中非常常见，例如在数据采集和并行通信中。
2. 位移寄存器，由于74LS194是一个16位的移位寄存器，因此它可以用于数据的位移操作。
通过控制时钟脉冲，可以将数据向左或向右进行位移操作。
这种功能在数字信号处理和通信系统中经常需要。
3. 状态存储器，74LS194可以用作状态存储器，以存储系统的状态信息。
它可以在时钟的作用下将输入数据存储起来，并在需要时输出。
这种功能在控制系统和数字逻辑电路中非常有用。
4. 数据处理，74LS194可以用于数字数据处理，例如数据的缓存、数据的排序和数据的转换等。
它可以在数字系统中起到重要的作用，特别是在需要处理大量数据的应用中。
总的来说，74LS194作为一个16位移位寄存器，可以广泛应用于数字系统、数字信号处理、通信系统、控制系统等领域，它在这些领域中起着重要的作用。
当然，具体的应用取决于具体的系统设计和需求。
74LS194中文资料_数据手册_参数
74LS194是一种高速4位双向通用移位寄存器。
作为一种高速、多功能的顺序构建块，它在许多应用中都很有用。
它可以用于插入-串行、左移、右移、串行-并行、并行-串行和并行-并行数据寄存器传输。
LS194A类似于LS195A通用移位寄存器，增加了没有外部连接的移位和保持(什么也不做)modesof操作的功能。
74LS194它利用肖特基二极管夹紧工艺实现高速，并完全兼容于所有的半导体晶体管家族。
•典型的移频为36mhz•异步主复位•保持(什么也不做)模式•完全同步串行或并行数据传输•输入箝位二极管限制高速终止效果逻辑图和真值表显示了LS194A四位双向移位寄存器的功能特性。
LS194A在操作上类似于席恩半导体LS195A通用移位寄存器，用于串行或并行数据寄存器传输。
这两种设备的一些共同特征如下:所有数据和模式控制输入都是边缘触发的，只响应时钟的低到高转换(CP)。
因此，唯一的时间限制是modecontrol和所选的数据输入必须在时钟脉冲正转换之前的一个设置时间是稳定的。
寄存器是完全同步的，所有操作都在15 ns以内(通常)，这使得设备对于实现高速cpu或内存缓冲寄存器特别有用。
74LS194四个并行数据输入(P0、P1、P2、P3)是d类型的输入。
当S0和S1都很高时，出现在P0、P1、P2和P3输入上的数据在时钟的下一个低到高的跃迁之后分别被传输到Q0、Q1、Q2和Q3输出。
异步主重置(MR)在低时覆盖所有其他输入条件，并强制Q输出变慢。
增加应用范围的LS194A设计的特殊逻辑特性描述如下:两个模式控制输入(S0, S1)决定设备的同步运行。
如ModeSelection表所示，数据可以从左到右(右移，Q0!)Q1，等等)或者从右向左(左移，Q3!，或者可以输入并行数据，同时加载寄存器的所有四位。
当S0和S1都很低时，74LS194现有的数据被保留在一个“什么也不做”的模式中，而不限制从高到低的时钟转换。
74LS194芯片资料
单脉冲的提供有两种途径：
实验目的
逻辑箱脉冲源
单脉冲
实验原理
低频信号源TTL 输出（1Hz）
实验内容
注意事项
现代电子技术实验
四、注意事项
1、出现故障应作哪些基本检查？ 电源
实验目的
时钟 功能端（Cr 、S1、 S0 ） 数据输入是否正确
实验原理
实验内容
注意事项
2、实验中的环形计数器不具备自启动功能，抗 干扰能力差。改变电路连接时如进入死循环，必 须给电路重新赋初值。
实验目的
DSR
清零 置数
CP
0 1
DR
1 1
DL
1 1
Q0
0 0
Q1
0 1
Q2
0 0
Q3
0 1
实验原理
左移
实验内容
2 3
4
0 0
1
0 0
1
左移
右移
注意事项
右移 保持
5 6
1 0
1 0
现代电子技术实验
2、环形计数器的测试。首先应给寄存器置入初始 值（自拟），之后将工作状态设为对应的串行移 位，完成下表。
现代电子技术实验
移位寄存器的扩展
实验目的
实验原理
ห้องสมุดไป่ตู้
74LS194（1）
实验内容
74LS194（2）
注意事项
串行输入
构成八位右移串行移位寄存器
现代电子技术实验
2、环形计数器（又称循环移位寄存器）
把移位寄存器的串行输入端与输出端相连可以 构成环形计数器。例：DSR和Q3相连，可构成右移环 形计数器。
实验目的
n 2
0 X X
74ls194
54194/74194
54S194/74S194

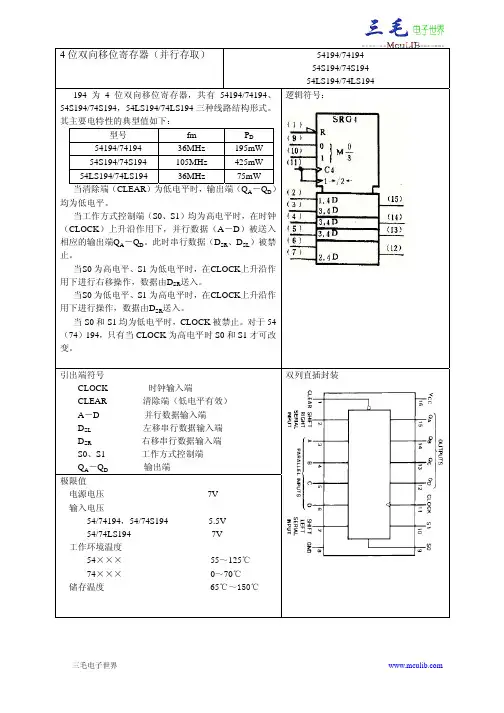

194 为 4 位双向移位寄存器，共有 54194/74194、 54S194/74S194，54LS194/74LS194 三种线路结构形式。 其主要电特性的典型值如下：
54LS194/74LS194 逻辑符号：
型号 54194/74194
23
单位 V V V mA µA mA mA mA
动态特性(TA=25℃)
参
数[2]
测试条件
‘194
‘S194
‘LS194
单位
最小 最大 最小 最大 最小 最大
fmax
Vcc =5V,CL=15Pf,RL=400Ω 25
70
25
MHz
tPLH CLOCK → 任一 (‘194 为 280Ω，‘LS194 为
引出端符号
CLOCK
时钟输入端
CLEAR A－D
清除端（低电平有效） 并行数据输入端
DSL DSR S0、S1 QA－QD 极限值
左移串行数据输入端 右移串行数据输入端 工作方式控制端 输出端
电源电压
7V
输入电压
54/74194，54/74S194
5.5V
54/74LS194
7V
工作环境温度
54××× 74×××
0.4 0.4
0.5 0.5
II最大输入电压时输入电 Vcc＝最大 流
IIH输入高电平电流
Vcc＝最大
VI=5.5V VI=7V VIH=2.4V VIH=2.7V
1
1
40 50
IIL输入低电平电流
Vcc＝最大,
VIL=0.4V VIL=0.5V
物理学实验报告——移位寄存器及其应用
实验六项目名称：移位寄存器及其应用一、实验目的1、掌握中规模4位双向移位寄存器逻辑功能及使用方法。
2、熟悉移位寄存器的应用—实现数据的串行、并行转换和构成环形计数器。
二、实验设备1、数字电子技术实验箱2、CC40194×2（74LS194）三、实验内容及步骤1 、测试CC40194（或74LS194）的逻辑功能按图6－5接线，R C、S1、S0、S L、S R、D0、D1、D2、D3分别接至逻辑开关的输出插口；Q0、Q1、Q2、Q3接至逻辑电平显示输入插口。
CP端接单次脉冲源。
按图6－5 CC40194逻辑功能测试(1)清除：令R C＝0，其它输入均为任意态，这时寄存器输出Q0、Q1、Q2、Q3应均为0。
清除后，置R C＝1 。
(2)送数：令R C＝S1＝S0＝1 ，送入4位二进制数，如令：D0D1D2D3＝1001，加CP脉冲，此时Q0、Q1、Q2、Q3输出状态为：1001 。
(3)右移：令R C＝1，S1＝0，S0＝1，然后右移输入端S R送入二进制数码如0，加CP脉冲,此时Q0、Q1、Q2、Q3显示为：0100 ；紧接着，右移输入端S R送入二进制数码如1，加CP脉冲,此时Q0、Q1、Q2、Q3显示为：1010 ；紧接着，右移输入端S R送入二进制数码如0，加CP脉冲,此时Q0、Q1、Q2、Q3显示为：0101 ；紧接着，右移输入端S R送入二进制数码如0，加CP脉冲,此时Q0、Q1、Q2、Q3显示为：0010 。
(4) 左移：先令R C＝0进行清零，再令R C＝1，S1＝1，S0＝0，然后左移输入端S L送入二进制数码如1，加CP脉冲,此时Q0、Q1、Q2、Q3显示为：0001 ；紧接着，左移输入端S L送入二进制数码如1，加CP脉冲,此时Q0、Q1、Q2、Q3显示为：0011 ；紧接着，左移输入端S L送入二进制数码如1，加CP脉冲,此时Q0、Q1、Q2、Q3显示为：0111 ；紧接着，左移输入端S L送入二进制数码如1，加CP脉冲,此时Q0、Q1、Q2、Q3显示为：1111 。
74ls194功能
74ls194功能
74LS194是一种具有四个主要功能的16位边缘触发通用串行-
并行移位寄存器。
以下是74LS194的主要功能：
1. 并行输入：74LS194有16个并行输入引脚，称为A0-A15，
可以同时将16位数据并行输入到寄存器中。
2. 串行输入：74LS194有一个串行输入引脚，称为D。
通过串
行输入，可以逐位输入的方式将数据输入到寄存器中。
3. 串行输出：74LS194有一个串行输出引脚，称为Q。
通过串
行输出引脚，可以逐位输出寄存器中的数据。
4. 并行输出：74LS194有16个并行输出引脚，称为Q0-Q15。
可以同时从寄存器中将16位数据并行输出。
5. 移位功能：74LS194具有向左和向右移位的能力。
通过控制
引脚，可以选择移位方向。
6. 边缘触发：74LS194是边缘触发器件，这意味着它只在时钟
信号的边沿触发数据输入和输出。
可以通过时钟引脚控制寄存器的操作。
7. 计数功能：74LS194可以用作计数器。
通过适当连接控制引脚，可以将多个74LS194级联，以实现更大范围的计数器。
8. 加载功能：74LS194可以将并行输入的数据加载到寄存器中，
而不进行移位操作。
总而言之，74LS194是一个功能强大的通用寄存器，可以实现并行输入、并行输出、串行输入、串行输出、移位和计数等多种功能。
它适用于广泛的应用，如数据存储和计数器设计。
移位寄存器74LS194的逻辑功能及使用方法
移位寄存器74LS194的逻辑功能及使用方法 1. 移位寄存器是指寄存器中所存的代码能够在移位脉冲的作用下依次左移或右移。
74 LS194是一个4位双向移位寄存器，最高时钟脉冲为36MHZ，其逻辑符号及引脚排列如图1所示：图1 74 LS194逻辑符号及引脚排列 其中：D0～D1为并行输入端；Q0～Q3为并行输出端；SR--右移串引输入端；SL--左移串引输入端；S1、S0-操作模式控制端；-为直接无条件清零端；CP-为时钟脉冲输入端。
74LS194模式控制及状态输出如表1所示。
表12. 用74 LS194构成8位移位寄存器 电路如图2所示，将芯片（1）的Q3）接至芯片（2）的SR，将芯片（2）的Q4接至芯片（1）的SL，即可构成8位的移位寄存器。
图2为8位的移位寄存器3. 74 LS194构成环形计数器 把移位寄存器的输出反馈到它的串行输入端，就可以进行循环移位，如图3所示。
设初态为Q3Q2Q1Q0=1000，则在CP作用下，模式设为右移，输出状态依次为： 图3环形计数器 图3电路是一个有四个有效状态的计数器，这种类型计数器通常称为环形计数器。
同时输出端输出脉冲在时间上有先后顺序，因此也可以作为顺序脉冲发生器。
74ls194实验报告
74ls194实验报告74LS194实验报告引言：实验是科学研究的基础，通过实验我们可以验证理论，探索未知，提高我们的实践能力。
本次实验的主题是关于74LS194芯片的实验。
74LS194是一种4位双向移位寄存器，常用于数字电路设计和逻辑控制。
通过这次实验，我们将深入了解74LS194的原理和工作方式，并通过实际操作来验证其功能。
一、实验目的本次实验的目的是通过实际操作，深入了解74LS194芯片的工作原理和功能。
具体目标如下：1. 学习74LS194芯片的基本原理和功能；2. 掌握74LS194芯片的引脚定义和连接方式；3. 验证74LS194芯片的功能，包括数据输入、数据输出、移位操作等。
二、实验器材和材料1. 74LS194芯片；2. 电路连接板；3. 电源；4. 逻辑信号发生器；5. 示波器；6. 连接线。
三、实验步骤1. 连接电路：将74LS194芯片插入电路连接板，并根据实验原理图连接相应的电源和信号线。
2. 设置逻辑信号发生器：根据实验要求，设置逻辑信号发生器的输出频率和幅度。
3. 测量电压波形：使用示波器测量74LS194芯片的输出电压波形，并记录下相应的数据。
4. 进行数据输入操作：通过逻辑信号发生器输入相应的数据，观察74LS194芯片的输出是否正确。
5. 进行移位操作：通过逻辑信号发生器输入移位信号，观察74LS194芯片的输出是否正确。
6. 记录实验数据：将实验过程中的数据和观察结果记录下来，方便后续分析和总结。
四、实验结果与分析通过实验，我们得到了74LS194芯片的输出电压波形，并观察到了数据输入和移位操作的结果。
根据实验数据和观察结果，我们可以得出以下结论：1. 74LS194芯片能够正确地接收和输出数据，实现数据的存储和传输功能；2. 在进行移位操作时，74LS194芯片能够按照预期的方式将数据进行移位，并输出正确的结果；3. 在实验过程中，我们还发现了一些异常情况，例如输入信号的幅度过大或过小时，芯片可能无法正常工作。
74LS194左右移位寄存器
74LS194左右移位寄存器4位移位寄存器仿真其中，3D、2D、1D、0D为并行输入端；3Q、2Q、1Q、0Q为并行输出端；R S为右移串行输入端；L S为左移串行输入端；1S、0S为操作模式控制端；R C为直接无条件清零端；CP为时钟脉冲输入端。
74LS194有5种不同操作模式：并行送数寄存；右移(方向由3Q→0Q)；左移(方向由0Q→3Q)；保持及清零。
1S、0S和R C端的控制作用如表3.10.1所示。
表3.10.1：输入输出功能移位寄存器应用很广，可构成移位寄存器型计数器；顺序脉冲发生器；串行累加器；可用作数据转换，即把串行数据转换为并行数据，或并行数据转换为串行数据等。
把移位寄存器的输出反馈到它的串行输入端，就可进行循环移位，如图3.10.2所示。
把输出端0Q 和右移串行输入端RS 相连接，设初始状态3Q2Q 1Q 0Q =1000，则在时钟脉冲作用下，3Q2Q 1Q 0Q 将依次变为0100→0010→0001→1000→……，可见，它是一个具有四个有效状态的计数器，这种类型的计数器通常称为环形计数器。
图3.10.2电路可以由各个输出端输出在时间上有先后顺序的脉冲，因此也可作为顺序脉冲发生器。
图3.10.2四、实验室操作实验内容：1.逻辑功能验证移位寄存器（1）将两块74LS74集成片插入IC 空插座中,按图41（a）连线,接成左移移位寄存器。
接好电源即可开始实验。
先置数据0001,然后输入移位脉冲。
置数,即把Q3、Q2、Q1、Q置成0001,按动单次脉冲,移位寄存器实现左移功能。
（2）按图42（b）连线,方法同（1）则完成右移移位功能验证。
(a)左移移位(b)右移移位图41 D触发器组成移位寄存器的实验线路图(1). 并行输入：参阅图 3.10.3，设计画出实验电路图，在THD-1型（或Dais-2B型）实验台上将实验线路搭好。
根据74LS194功能表3.10.1要求，进行并行输入实验，并填写表3.10.2。
74ls194实验报告
74ls194实验报告《74LS194实验报告》实验目的：1. 了解74LS194的基本原理和工作方式2. 掌握使用74LS194进行数据移位操作的方法3. 熟悉74LS194的应用场景和特点实验器材：1. 74LS194芯片2. 时钟信号发生器3. 电源供应器4. 示波器5. 逻辑分析仪6. 连接线7. 电路板实验原理：74LS194是一种4位并行输入、串行输出的移位寄存器。
它可以将并行输入的数据按照时钟信号进行移位操作，并且输出到串行输出端。
其内部结构包括4个D触发器和一组控制逻辑电路，能够实现数据的移位、存储和输出功能。
实验步骤：1. 将74LS194芯片插入电路板中，并连接好电源供应器和时钟信号发生器。
2. 使用连接线将74LS194的并行输入端连接到示波器和逻辑分析仪，以便观察输入数据的变化。
3. 设置时钟信号发生器的频率和占空比，观察并记录74LS194输出端的数据变化。
4. 通过改变并行输入端的数据和时钟信号的频率，观察74LS194的移位操作情况。
实验结果：经过实验观察和记录，我们发现74LS194能够准确地按照时钟信号进行数据移位操作，并将移位后的数据输出到串行输出端。
同时，通过改变输入数据和时钟信号的频率，可以实现不同的移位模式和速度。
实验结论：通过本次实验，我们深入了解了74LS194移位寄存器的工作原理和特点，掌握了使用74LS194进行数据移位操作的方法，同时也熟悉了其应用场景和实际应用价值。
这将为我们今后的电子电路设计和数字信号处理提供重要的参考和指导。
总结：本次实验不仅加深了我们对数字电路和移位寄存器的理解，同时也提高了我们的动手能力和实验操作技巧。
通过实际操作和观察，我们对74LS194的工作原理和应用有了更加深入的认识，为我们今后的学习和工作打下了坚实的基础。
同步移位寄存器实训报告
一、实训目的1. 理解同步移位寄存器的概念和原理。
2. 掌握74LS194移位寄存器的逻辑功能和使用方法。
3. 熟悉移位寄存器在实际电路中的应用。
4. 提高动手实践能力和电路设计能力。
二、实训原理同步移位寄存器是一种具有同步时序的数字电路，它可以将输入的数据以串行或并行的形式存储在寄存器中，并在时钟脉冲的作用下实现数据的移位。
同步移位寄存器具有以下特点：1. 同步时序：所有触发器在同一个时钟脉冲的作用下同时动作。
2. 移位方向：数据可以左移或右移。
3. 数据输入/输出方式：串行输入/串行输出、串行输入/并行输出、并行输入/串行输出、并行输入/并行输出。
74LS194是一种典型的4位双向移位寄存器，它具有以下功能：1. 右移：串行数据从SA输入，同时向右移位。
2. 左移：串行数据从SD输入，同时向左移位。
3. 并行输入：并行数据从d、c、b、a输入。
4. 保持：输出不变。
三、实训器材1. 74LS194移位寄存器芯片1片2. 74LS00门电路芯片1片3. 74LS20反相器芯片1片4. 74LS273锁存器芯片1片5. 电阻、电容、二极管、LED灯等元器件6. 逻辑电平转换器7. 信号发生器8. 示波器9. 数字万用表10. 实验板、连接线等四、实训内容1. 74LS194移位寄存器功能测试（1）测试目的：验证74LS194移位寄存器的逻辑功能。
（2）测试步骤：1. 将74LS194的输入端SD、SA、d、c、b、a连接到逻辑电平转换器，输出端Q0、Q1、Q2、Q3连接到LED灯。
2. 使用信号发生器产生时钟脉冲，连接到74LS194的时钟端CP。
3. 分别测试74LS194的右移、左移、并行输入和保持功能。
4. 观察LED灯的显示情况，验证74LS194的逻辑功能。
2. 74LS194移位寄存器应用电路设计（1）设计目的：设计一个基于74LS194的4位二进制计数器。
（2）设计步骤：1. 分析计数器的要求，确定计数器的位数和计数范围。
