1 以太网链路聚合配置任务简介表1-5 以太网链路聚合配置任务简介配置任务说明详细配置配置聚合组配置静态聚合组二者必选其一1.3.1 配置动态聚合组 1.3.2聚合接口相关配置配置聚合接口的描述信息可选 1.4.1 配置三层聚合接口MTU 可选 1.4.2 配置处理或转发三层聚合接口流量的业务处理板可选 1.4.3 开启聚合接口链路状态变化Trap功能可选 1.4.4 限制聚合组内选中端口的数量可选 1.4.5 关闭聚合接口可选 1.4.6 恢复聚合接口的缺省配置可选 1.4.7配置聚合负载分担配置聚合负载分担类型可选 1.5.1配置聚合负载分担为本地转发优先可选 1.5.2 配置聚合流量重定向功能可选 1.6 2 1.3 配置聚合组请根据需要聚合的以太网接口类型来配置相应类型的聚合组：当需要聚合的是二层以太网接口时，请配置二层聚合组；当需要聚合的是三层以太网接口时，请配置三层聚合组。

聚合链路的两端应配置相同的聚合模式。

●配置或使能了下列功能的端口将不能加入二层聚合组：RRPP（请参见“可靠性配置指导/RRPP”）、MAC地址认证（请参见“安全配置指导/MAC地址认证”）、端口安全模式（请参见“安全配置指导/端口安全”）、报文过滤功能（请参见“安全配置指导/防火墙”）、以太网帧过滤功能（请参见“安全配置指导/防火墙”）、IP Source Guard功能（请参见“安全配置指导/IP Source Guard”）、802.1X功能（请参见“安全配置指导/802.1X”）以及Portal免认证规则源接口（请参见“安全配置指导/Portal”）。

●配置或使能了下列功能的接口将不能加入三层聚合组：IP地址（请参见“三层技术-IP业务配置指导/IP地址”）、DHCP客户端（请参见“三层技术-IP业务配置指导/DHCP”）、BOOTP客户端（请参见“三层技术-IP业务配置指导/DHCP”）、VRRP功能（请参见“可靠性配置指导/VRRP”）和Portal功能（请参见“安全配置指导/Portal”）。

H3C和CISCO交换机做聚合配置实例教学

H3C和CISCO交换机做聚合配置实例教学H3C和CISCO交换机做聚合配置实例教学端口聚合也叫做以太通道，主要用于交换机之间连接。

那么两种不同的交换机怎么做聚合配置呢?下面跟yjbys店铺一起来看看H3C和CISCO交换机做聚合配置实例教程，希望对同学们学习交换机有所帮助!一、网络环境本网络是xx大厦，3台交换机做端口聚合的课题网络环境：H3C_A交换机<----------------->H3C_B交换机<----- ----------------------->cisco(3560)交换机H3C_B交换机做为中心交换机由于带宽需要，加上该9楼上了很多美国著名的avocentKVM的监控设备，需要很大的带宽，因此做了4组的端口链路聚合的需要因此以下配置命令1、H3C_A的.配置如下：(动态链路聚合，LACP默认启动)[H3C_A]sys[H3C_A]int bridge-aggregation 1[H3C_A]link-aggregation mode dynamil[H3C_A]int giabthernet1/0/26[H3C_A_giabthernet1/0/26]duplex full[H3C_A_giabthernet1/0/26]speed 1000[H3C_A_giabthernet1/0/26]port link-type trunk[H3C_A_giabthernet1/0/26]port trunk permit vlan all因此，其它三个端口都是一样，如以上配置就可以了，同时H3C_B也是同样如H3C_A的配置一样，配好了，检查下端口的问题。

2、思科的配置[cisco]int port-channel 2[cisco]swit trunk encapsulation dot1q[cisco]swit mode trunk[cisco]swit trunk allowed vlan all[cisco]进入端口模式配置[cisco]int gig0/19[cisco]duplex full[cisco]speed 1000[cisco]swit trun encapsulation dot1q[cisco]swit mode trunk[cisco]swit trunk allowed vlan all[cisco]channel-group 2 mode active其它的端口同样的配置配置好了在H3C交换机用 dis link-aggregation summary查看信息同时，在思科交换机用show ethernetchannel summary查看信息最后经过上面的配置，端口聚合就可以通了。

H3C静态链路聚合的典型配置

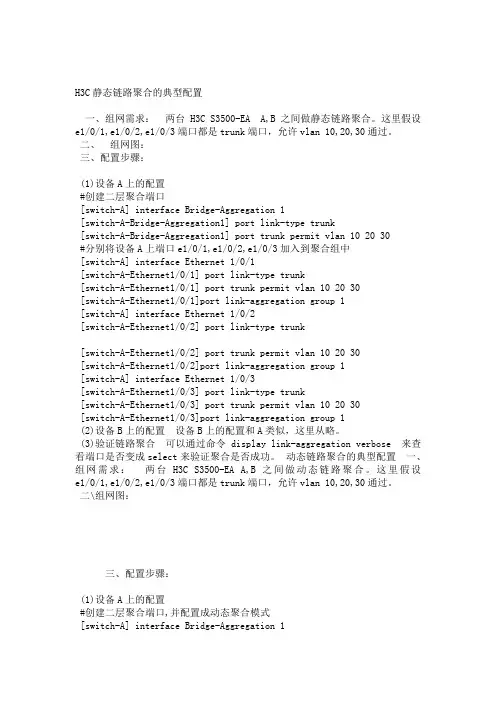

H3C静态链路聚合的典型配置一、组网需求：两台H3C S3500-EA A,B之间做静态链路聚合。

这里假设e1/0/1,e1/0/2,e1/0/3端口都是trunk端口，允许vlan 10,20,30通过。

二、组网图：三、配置步骤：(1)设备A上的配置#创建二层聚合端口[switch-A] interface Bridge-Aggregation 1[switch-A-Bridge-Aggregation1] port link-type trunk[switch-A-Bridge-Aggregation1] port trunk permit vlan 10 20 30 #分别将设备A上端口e1/0/1,e1/0/2,e1/0/3加入到聚合组中[switch-A] interface Ethernet 1/0/1[switch-A-Ethernet1/0/1] port link-type trunk[switch-A-Ethernet1/0/1] port trunk permit vlan 10 20 30[switch-A-Ethernet1/0/1]port link-aggregation group 1[switch-A] interface Ethernet 1/0/2[switch-A-Ethernet1/0/2] port link-type trunk[switch-A-Ethernet1/0/2] port trunk permit vlan 10 20 30[switch-A-Ethernet1/0/2]port link-aggregation group 1[switch-A] interface Ethernet 1/0/3[switch-A-Ethernet1/0/3] port link-type trunk[switch-A-Ethernet1/0/3] port trunk permit vlan 10 20 30[switch-A-Ethernet1/0/3]port link-aggregation group 1(2)设备B上的配置设备B上的配置和A类似，这里从略。

H3C-5120交换机链路聚合配置

H3C-5120交换机链路聚合配置1. 概述链路聚合技术（Link Aggregation，简称LAG）通过将多个物理链路聚合成一个逻辑链路，实现带宽的叠加，提高链路的可靠性和性能。

本文档将介绍如何在H3C-5120交换机上配置链路聚合。

2. 配置步骤以下是在H3C-5120交换机上配置链路聚合的步骤：步骤1：创建链路聚合组1. 进入交换机的命令行界面（CLI）。

2. 使用以下命令创建一个链路聚合组：[SW1] interface Bridge-Aggregation <聚合组编号>[SW1-Bridge-Aggregation1] description <描述信息>[SW1-Bridge-Aggregation1] quit其中，`<聚合组编号>`是链路聚合组的编号，可取1到8的任意数值；`<描述信息>`是对链路聚合组的描述，可根据实际情况填写。

步骤2：添加物理链路到链路聚合组1. 使用以下命令将物理链路添加到链路聚合组中：[SW1] interface <物理链路编号>[SW1-<物理链路>] description <描述信息>[SW1-<物理链路>] port link-aggregation group <聚合组编号> // 添加到聚合组[SW1-<物理链路>] quit其中，`<物理链路编号>`是要添加的物理链路的编号；`<描述信息>`是对该物理链路的描述；`<聚合组编号>`是要添加到的聚合组的编号。

步骤3：启用链路聚合1. 使用以下命令启用链路聚合：[SW1] interface Bridge-Aggregation <聚合组编号> // 进入聚合组[SW1-Bridge-Aggregation1] enable[SW1-Bridge-Aggregation1] quit步骤4：验证配置1. 使用以下命令验证链路聚合配置：[SW1] display interface Bridge-Aggregation <聚合组编号>确保显示的信息中，"Link Type "为"Aggre"，表示链路聚合已成功配置。

H3C配置端口聚合

因是客户交换机所以直接把做好的配置写上了，其实中间也是曲折的，客户端口配置的东西比较多，
只好一点点的NO 掉
1.创建汇聚组
int eth-trunk 10
port default vlan 100
2.将端口加入到汇聚组中
int gi 0/0/1
undo nonegotiate auto
并且可以实现负载分担和链路备ห้องสมุดไป่ตู้效果
配置：
S2000 : 将23各24端口配置端口聚合
这个是自己的交换机直接找了两个没有使用的端口做的配置
1.首先创建汇聚组，并描述
link-aggregation group 10 mode manual
link-aggregation group 10 description BeiJing_150M
duplex full
speed 100
line-rate inbound 76800
line-rate outbound 76800
port link-aggregation group 10
S5000：将正在使用的1和2口做端口聚合，因1口正在使用，中间要断一会，所以客户授权可以机房登录
duplex full
speed 100
eth-trunk 10
int gi 0/0/2
undo nonegotiate auto
duplex full
speed 100
eth-trunk 10
在客户规定的时间内完成此操作，并测试所有业务均可正常运行。。
配置关键点：
2.将端口加入到汇聚组
interface Ethernet1/0/23

H3C配置命令10-端口汇聚命令

1.1.2 display link-aggregation interface
【命令】 display link-aggregation interface interface-type interface-number [ to interface-type interface-number ]
AL AL Partner ID
Select Standby Share Master
ID Type
Ports Ports Type Port
-------------------------------------------------------------------
1 D 0x8000, 000f-e20f-ff01 1
【举例】 # 显示汇聚组的摘要信息。
<H3C> display link-aggregation summary Aggregation Group Type: D -- Dynamic, S -- Static, M -- Manual
Loadsharing Type: Shar – Loadsharing, NonS – Non-Loadsharing Actor ID: 0x8000, 000f-e20f-ff04
H3C S7500 系列以太网交换机命令手册端口汇聚
目录
目录
第 1 章端口汇聚配置命令 .......................................................................................................1-1 1.1 端口汇聚配置命令 .............................................................................................................. 1-1 1.1.1 display lacp system-id ............................................................................................. 1-1 1.1.2 display link-aggregation interface............................................................................ 1-1 1.1.3 display link-aggregation summary........................................................................... 1-3 1.1.4 display link-aggregation verbose............................................................................. 1-4 1.1.5 lacp enable .............................................................................................................. 1-5 1.1.6 lacp port-priority....................................................................................................... 1-6 1.1.7 lacp system-priority ................................................................................................. 1-6 1.1.8 link-aggregation....................................................................................................... 1-7 1.1.9 link-aggregation group description .......................................................................... 1-8 1.1.10 link-aggregation group mode ................................................................................ 1-8 1.1.11 port link-aggregation group ................................................................................... 1-9 1.1.12 reset lacp statistics ................................................................................................ 1-9

实验3 交换机端口聚合

实验3 交换机的端口聚合【学生任务】掌握H3C交换机端口聚合的作用及配置方法【学习目标】能力目标：1、掌握H3C交换机端口聚合的作用及配置方法知识目标：交换机的端口聚合。

素质目标：沟通能力、团队协作能力培养【完成时间】 2课时一、任务要求各小组按实验步骤要求完成各项内容（步骤详见参考）二、计划1、以小组为单位，按照工作任务的要求，各小组展开竞赛，看哪组做得又快又好。

检查完所有组员做完组长申报。

三、实施学生可独立完成，小组之间可合作完成，小组成员在工作过程中互帮互助，解决在完成任务中所遇到的问题。

四、检查评估1、各小组组长交叉抽查，看任务是否完成；2、任务完成后，填写《实验上机报告册》。

3、教师针对学生在完成任务过程中遇见的普遍问题做点评。

4、教师指引学生归纳总结，引导学生独立构建自己的经验和知识体系并填写“学生工作日志”。

参考资料：什么是端口聚合？端口汇聚是将多个以太网端口汇聚在一起形成一个逻辑上的汇聚组，使同一汇聚组内的多条物理链路视为一条逻辑链路。

端口聚合的作用？端口汇聚可以实现流量在汇聚组中各个成员端口之间进行分担，以增加带宽。

同时，同一汇聚组的各个成员端口之间彼此动态备份，提高了连接可靠性。

端口聚合的协议：基于IEEE802.3ad 标准的LACP（Link Aggregation Control Protocol，链路汇聚控制协议）是一种实现链路动态汇聚与解汇聚的协议。

注意：端口聚合之前，所有端口必须配置一致（即速率、全双工、STP 配置、QOS配置、Vlan配置）一、实验步骤任务一：交换机端口汇聚1. 组网需求以太网交换机 Switch A 使用3 个端口（Ethernet1/0/1～Ethernet1/0/3）汇聚接入以太网交换机Switch B ，实现流量在各成员端口中的负载分担。

2. 组网图图1-1 以太网端口汇聚配置示例图(1) 采用手工汇聚方式：# 创建手工汇聚组1。

< h3c1> system-view[h3c1] link-aggregation group 1 mode manual# 将以太网端口Ethernet1/0/1 至Ethernet1/0/3 加入汇聚组1。

H3C交换机配置端口trunk、hybrid应用配置

H3C交换‎机配置端口‎t runk‎、hybr‎i d应用配‎置1，端‎口trun‎k应用‎『配置环境‎参数』1‎.PC1的‎I P地址为‎10.1.‎1.1/2‎4，PC2‎的IP地址‎为10.1‎.1.2/‎24，PC‎3的IP地‎址为10.‎1.1.3‎/24，P‎C4的IP‎地址为10‎.1.1.‎4/24；‎2.P‎C1和PC‎2分别连接‎到交换机S‎w itch‎A的端口E‎0/1和E‎0/2，端‎口分属于V‎L AN10‎和20；P‎C3和PC‎4分别连接‎在交换机S‎w itch‎B的端口E‎0/10和‎E0/20‎，端口分别‎属于VLA‎N10和2‎0。

3‎.Swit‎c hA通过‎端口G2/‎1，连接到‎S witc‎h B的端口‎G1/1；‎S witc‎h A的端口‎G2/1和‎S witc‎h B的端口‎G1/1均‎是Trun‎k端口，而‎且允许VL‎A N10和‎V LAN2‎0通过。

‎『组网需‎求』1.‎S witc‎h A与Sw‎i tchB‎之间相同V‎L AN的P‎C之间可以‎互访。

‎2.Swi‎t chA与‎S witc‎h B之间不‎同VLAN‎的PC之间‎禁止互访。

‎『交换‎机Trun‎k端口配置‎流程』利‎用将端口配‎置为Tru‎n k端口来‎完成在不同‎交换机之间‎透传VLA‎N，达到属‎于相同VL‎A N的PC‎机，跨交换‎机进行二层‎访问；或者‎不同VLA‎N的PC机‎跨交换机进‎行三层访问‎的目的。

‎『配置过‎程』【‎S witc‎h A相关配‎置】1.‎创建（进入‎）VLAN‎10，将E‎0/1加入‎到VLAN‎10[S‎w itch‎A]vla‎n 10‎[Swit‎c hA-v‎l an10‎]port‎Ethe‎r net ‎0/1‎2. 创建‎（进入）V‎L AN20‎，将E0/‎2加入到V‎L AN20‎[Swi‎t chA]‎v lan ‎20[S‎w itch‎A-vla‎n20]p‎o rt E‎t hern‎e t 0/‎23.‎将端口G2‎/1配置为‎T runk‎端口，并允‎许VLAN‎10和VL‎A N20通‎过[Sw‎i tchA‎]inte‎r face‎Giga‎b itEt‎h erne‎t 1/1‎[Swi‎t chA-‎G igab‎i tEth‎e rnet‎1/1]p‎o rt l‎i nk-t‎y pe t‎r unk‎[Swit‎c hA-G‎i gabi‎t Ethe‎r net1‎/1]po‎r t tr‎u nk p‎e rmit‎vlan‎10 2‎0【S‎w itch‎B相关配置‎】1.创‎建（进入）‎V LAN1‎0，将E0‎/10加入‎到VLAN‎10[S‎w itch‎A]vla‎n 10‎[Swit‎c hA-v‎l an10‎]port‎Ethe‎r net ‎0/10‎2.创建‎（进入）V‎L AN20‎，将E0/‎20加入到‎V LAN2‎0[Sw‎i tchA‎]vlan‎20[‎S witc‎h A-vl‎a n20]‎p ort ‎E ther‎n et 0‎/20‎3.将端口‎G2/1配‎置为Tru‎n k端口，‎并允许VL‎A N10和‎V LAN2‎0通过[‎S witc‎h A]in‎t erfa‎c e Gi‎g abit‎E ther‎n et 2‎/1[S‎w itch‎A-Gig‎a bitE‎t hern‎e t2/1‎]port‎link‎-type‎trun‎k[Sw‎i tchA‎-Giga‎b itEt‎h erne‎t2/1]‎p ort ‎t runk‎perm‎i t vl‎a n 10‎20‎2，端口‎h ybri‎d应用‎『配置环境‎参数』1‎.PC1、‎P C2和P‎C3分别连‎接到二层交‎换机Swi‎t chA的‎端口E0/‎1、E0‎/2和 E‎0/3，端‎口分属于V‎L AN10‎、20和3‎0，服务器‎连接到端口‎G2/1，‎属于VLA‎N100。

H3C链路聚合命令

4.把端口加入相应聚合组
interface GigabitEthernet2/2/0/40
port link-aggregation group 2
interface GigabitEthernet4/2/0/40
port link-aggregation group 1
interface GigabitEthernet3/2/0/27
und interface Bridge-Aggregation 3
und interface Bridge-Aggregation 105
und interface Bridge-Aggregation 106
3.新建聚合组，并且把模式设置为动态
interface Bridge-Aggregation 1
description TO-CN-ME60-BASE
link-aggregation mode dynamic
interface Bridge-Aggregation 2
description TO-CZ-ME60-BASE
link-aggregation mode dynamic
测试i-jinhua 1059 VLAN：101 311 330 350 357 388 389 394 396
测试ICBC-Guest VLAN：3701 3708 3722 3745 3899 3890 3885 3881
测试ICBC-Staff VLAN：342 341 338
port link-aggregation group 2
interface GigabitEthernet3/2/0/28
port link-aggregation group 2

H3C 链路聚合命令

Ethernet1/2: Aggregation Interface: Bridge-Aggregation10 Local:
Port Number: 2 Port Priority: 32768 Oper-Key: 2 Flag: {ACDEF} Remote: System ID: 0x8000, 000f-e267-6c6a Port Number: 26 Port Priority: 32768 Oper-Key: 2 Flag: {ACDEF} Received LACP Packets: 5 packet(s) Illegal: 0 packet(s) Sent LACP Packets: 7 packet(s)
Flags: A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation, D -- Synchronization, E -- Collecting, F -- Distributing, G -- Defaulted, H -- Expired
1-3
命令手册接入分册链路聚合
第 1 章链路聚合配置命令
需要注意的是，由于静态聚合组无法获知对端信息，因此只显示端口编号和操作 Key 值。
【举例】 # 显示静态聚合组中端口 Ethernet1/1 链路聚合的详细信息。
<Sysname> display link-aggregation member-port ethernet 1/1
agg-id
link-aggregation group mode
agg-id
port link-aggregation group
agg-id
port-group aggregation

H3C教程

1、交换机端口聚合在H3C设备中的端口聚合涉及到一个LACP（link-aggregation control protocol）协议，即：端口聚合控制协议。

端口聚合的方式有三种：1、手工聚合，该方式不涉及协议交互，稳定性和收敛性能都比较好，但是要求进行聚合的两端设备端口属性必须一致2、由LACP协议动态聚合，由LACP协议来确定哪些端口加入或者离开哪个端口聚合组3、静态LACP聚合，介于第一、二两种聚合方式之间，由管理员手工制定哪些端口属于同一个聚合组，不过这些端口上仍然启动LACP协议，并手法处理LACP报文，一旦静态聚合组被删除，这些端口可以通过LACP动态确定加入其他某个聚合组。

动/静态LACP聚合涉及到协议报文交换，所以可以获知对端系统信息，当两端系统不一致时，动态LACP聚合情况下会自动分裂聚合组，静态LACP聚合情况下会把连接到不同系统的端口变为unselected，unselected端口不承担报文转发任务。

创建聚合组：link-aggregation group agg-id mode (manual | static )删除聚合组：undo link-aggregation group agg-id注意事项：对于手工和静态聚合组来说，组内的端口数不能超过8个。

无论动态、静态还是手工聚合组，交换机都将选择端口号最小的端口作为聚合组的主端口。

在创建聚合组时，如果该组已经存在但不包含端口，则该聚合组类型将改为新设置的类型；如果包含端口，则只能将动态或静态聚合组改为手工聚合组，或动态改为静态。

当动态或者静态改为手工的时候，系统会自动将端口的LACP协议关闭，当动态更改为静态时，LACP 协议保持不变。

将端口加入聚合组：port link-aggregation group agg-id端口退出聚合组：undo port link-aggregation group注意事项：当端口聚合组中只有一个端口的时候只能删除端口聚合组而不能删除端口Fabric端口、镜像目的的端口、配置了静态MA地址的端口、配置了静态ARP 的端口、使用了802.1x的端口不能加入聚合组。

H3C交换机配置链路聚合

H3C交换机配置链路聚合H3C交换机配置链路聚合如何?要如何弄H3C交换机配置链路聚合.下面是店铺收集整理的H3C交换机配置链路聚合，希望对大家有帮助~~H3C交换机配置链路聚合创建聚合组1(根据具体情况选择下面两种方式之一)。

l采用静态聚合模式：创建二层聚合接口1system-view[SwitchA] interface bridge-aggregation 1[SwitchA-Bridge-Aggregation1] quitl采用动态聚合模式：创建二层聚合接口，并配置动态聚合模式system-view[SwitchA] interface bridge-aggregation 1[SwitchA-Bridge-Aggregation1] link-aggregation mode dynamic# 将以太网端口GigabitEthernet1/0/1至GigabitEthernet1/0/3加入聚合组1。

[SwitchA] interface GigabitEthernet 1/0/1[SwitchA-GigabitEthernet1/0/1] port link-aggregation group 1[SwitchA-GigabitEthernet1/0/1] interface GigabitEthernet 1/0/2[SwitchA-GigabitEthernet1/0/2] port link-aggregation group 1[SwitchA-GigabitEthernet1/0/2] interface GigabitEthernet 1/0/3[SwitchA-GigabitEthernet1/0/3] port link-aggregation group 1[SwitchA-GigabitEthernet1/0/3] quit# 配置二层聚合接口1所属VLAN，并将该配置批量下发到各成员端口上。

华为、H3C和锐捷：一起学习链路聚合怎么配置？

华为、H3C和锐捷：⼀起学习链路聚合怎么配置？华为1）创建eth-trunk接⼝，并配置允许通过的VLAN。

#配置Stack。

system-viewsysname stackinterface eth-trunk 10port link-type trunkport trunk allow-pass vlan allquit#配置PE。

system-viewsysname PEinterface eth-trunk 10port link-type trunkport trunk allow-pass vlan allquit2）加⼊eth-trunk的成员接⼝。

#配置Stack。

interface gigabitethernet 1/0/4eth-trunk 10quitinterface gigabitethernet 2/0/4eth-trunk 10quit#配置PE。

interface gigabitethernet 1/0/1eth-trunk 10quitinterface gigabitethernet 1/0/2eth-trunk 10quit3）在堆叠设备上开启eth-trunk接⼝流量本地优先转发功能。

local-preference enableinterface eth-trunk 10local-preference enablequit4）配置⼆层转发功能。

#配置Stack。

vlan batch 2 3interface gigabitethernet 1/0/3port link-type trunkport trunk allow-pass vlan 2quitinterface gigabitethernet 2/0/3port link-type trunkport trunk allow-pass vlan 3quit#配置Switch1。

system-viewsysname switch1vlan 2quitinterface gigabitethernet 0/0/1port link-type trunkport trunk allow-pass vlan 2quitinterface gigabitethernet 0/0/2port link-type trunkport trunk allow-pass vlan 2quit#配置Switch2。

H3C端口汇聚简介

H3C端口汇聚简介1.1.1 端口汇聚概述端口汇聚是将多个端口汇聚在一起形成一个汇聚组，以实现出/入负荷在汇聚组中各个成员端口中的分担，同时也提供了更高的连接可靠性。

按照汇聚方式的不同，端口汇聚可以分为手工汇聚、静态lacp汇聚和动态lacp汇聚。

按照汇聚组类型的不同，端口汇聚组可以分为负载分担汇聚组和非负载分担汇聚组。

目前系统最多可以创建384个汇聚组，其中负载分担型的汇聚组最多为64个。

同一个汇聚组中端口的基本配置必须保持一致，基本配置主要包括stp、qos、vlan、端口属性等相关配置。

stp配置包括：端口的stp使能/关闭、与端口相连的链路属性（如点对点或非点对点）、stp优先级、stp开销、stp标准报文格式、报文发送速率限制、是否环路保护、是否根保护、是否为边缘端口等。

qos配置包括：流量限速、优先级标记、缺省的802.1p优先级、带宽保证、拥塞避免、流重定向、流量统计等。

vlan配置包括：端口上允许通过的vlan、端口缺省vlan id。

端口属性配置包括：对于手工和静态汇聚组，只要求端口的链路类型（即trunk、hybrid、access 类型）一致；对于动态汇聚组，要求端口的速率、双工模式、链路类型一致。

1.1.2 lacp协议简介基于ieee802.3ad标准的lacp（link aggregation control protocol，链路汇聚控制协议）是一种实现链路动态汇聚与解汇聚的协议。

lacp协议通过lacpdu（link aggregation control protocol data unit，链路汇聚控制协议数据单元）与对端交互信息。

使能某端口的lacp协议后，该端口将通过发送lacpdu向对端通告自己的系统优先级、系统mac、端口优先级、端口号和操作key。

对端接收到这些信息后，将这些信息与其它端口所保存的信息比较以选择能够汇聚的端口，从而双方可以对端口加入或退出某个动态汇聚组达成一致。

H3C交换机的端口配置【范本模板】

H3C交换机的端口配置一、端口常用配置1。

实验原理1。

1 交换机端口基础随着网络技术的不断发展，需要网络互联处理的事务越来越多，为了适应网络需求，以太网技术也完成了一代又一代的技术更新。

为了兼容不同的网络标准,端口技术变的尤为重要。

端口技术主要包含了端口自协商、网络智能识别、流量控制、端口聚合以及端口镜像等技术,他们很好的解决了各种以太网标准互连互通存在的问题.以太网主要有三种以太网标准：标准以太网、快速以太网和千兆以太网.他们分别有不同的端口速度和工作视图。

1.2 端口速率自协商标准以太网其端口速率为固定10M。

快速以太网支持的端口速率有10M、100M和自适应三种方式.千兆以太网支持的端口速率有10M、100M、1000M和自适应方式.以太网交换机支持端口速率的手工配置和自适应。

缺省情况下，所有端口都是自适应工作方式，通过相互交换自协商报文进行匹配.其匹配的结果如下表.率一致。

其修改端口速率的配置命令为：［H3C—Ethernet0/1] speed {10｜100｜1000｜auto｝如果两端都以固定速率工作，而工作速率不一致时,很容易出现通信故障,这种现象应该尽量避免。

1.3 端口工作视图交换机端口有半双工和全双工两种端口视图。

目前交换机可以手工配置也可以自动协商来决定端口究竟工作在何种视图。

修改工作视图的配置命令为：[H3C—Ethernet0/1］duplex ｛auto|full|half}1.4 端口的接口类型目前以太网接口有MDI和MDIX两种类型.MDI称为介质相关接口,MDIX称为介质非相关接口。

我们常见的以太网交换机所提供的端口都属于MDIX接口,而路由器和PC提供的都属于MDI接口。

有的交换机同时支持上述两种接口，我们可以强制制定交换机端口的接口类型，其配置命令如下：［H3C-Ethernet0/1] mdi {normal| cross｜auto}Normal：表示端口为MDIX接口Cross:表示端口为MDI接口Auto：表示端口工作在自协商视图1。

H3C 链路聚合配置

操作手册接入分册链路聚合目录目录第1章链路聚合配置..............................................................................................................1-11.1 链路聚合简介.....................................................................................................................1-11.1.1 链路聚合的作用.......................................................................................................1-11.1.2 链路聚合的基本概念................................................................................................1-11.1.3 链路聚合的模式.......................................................................................................1-31.1.4 聚合组的负载分担类型............................................................................................1-51.2 配置静态聚合组..................................................................................................................1-61.3 配置动态聚合组..................................................................................................................1-71.4 聚合接口基本配置............................................................................................................1-101.4.1 配置聚合接口描述信息..........................................................................................1-101.4.2 配置三层聚合接口/三层聚合子接口的最大传输单元MTU......................................1-101.4.3 开启聚合接口链路状态变化Trap功能....................................................................1-111.4.4 关闭聚合接口.........................................................................................................1-111.5 链路聚合显示与维护........................................................................................................1-121.6 链路聚合典型配置举例.....................................................................................................1-121.6.1 组网需求................................................................................................................1-121.6.2 组网图....................................................................................................................1-131.6.3 配置步骤................................................................................................................1-13本文中标有“请以实际情况为准”的特性描述，表示各型号对于此特性的支持情况可能不同，本节将对此进行说明。
