产品安规设计规范

会签

文件修订记录

目录

目录

1 概论 (6)

2 绝缘的分类 (6)

2、1 功能绝缘(Function Insulation) (6)

2、2 基本绝缘(Basic Insulation) (6)

2、3 附加绝缘(Supplementary Insulation) (6)

2、4 双重绝缘(Double Insulation) (6)

2、5 加强绝缘(Reinforced Insulation) (6)

3 产品资料的安规设计要求 (6)

3、1 产品规格书: (7)

3、1、1 产品外形及主要规格: (7)

3、1、2 使用环境: (7)

3、1、3 电气特性: (7)

3、1、4安规及EMC特性: (7)

3、1、5机械特性: (8)

3、1、6标贴: (8)

3、1、7强制风冷环境模拟: (8)

3、2 变压器规格书: (8)

3、3 电感规格书: (8)

4、安规元器件 (8)

5、安规标识 (9)

5、1 铭牌标签: (9)

5、2 PCB板的标识: (9)

5、3整机的标识: (9)

6、产品的安规设计要求 (9)

6、1工作电压的测量 (9)

6、2、电气间隙与爬电距离 (10)

6、2、1术语解释: (10)

6、2、2元件及PCB的电气隔离距离: (11)

6、2、3变压器内部的电气隔离距离: (11)

6、3、温升 (12)

6、4、抗电强度 (13)

6、5、输出过载及变压器过载 (13)

6、6、输出短路 (14)

6、7、风扇堵转及通风孔堵塞 (15)

6、8、元件故障试验 (16)

6、9、接地测试(Earthling Test) (17)

7、附录 (17)

7、1附录A: 电气间隙与爬电距离表 (17)

7、1、1 一次电路绝缘以及一次电路与二次电路之间的绝缘最小电气间隙 (17)

7、1、2 对峰值电压超过电源电压的一次电路的绝缘的附加间隙 (18)

7、1、3 二次电路的最小电气间隙 (18)

7、1、4 最小爬电距离 (18)

7、2、附录B: 抗电强度试验电压表 (19)

7、3、附录C:异常测试时变压器绕组与电感允许的温度限值 (20)

产品安规设计规范

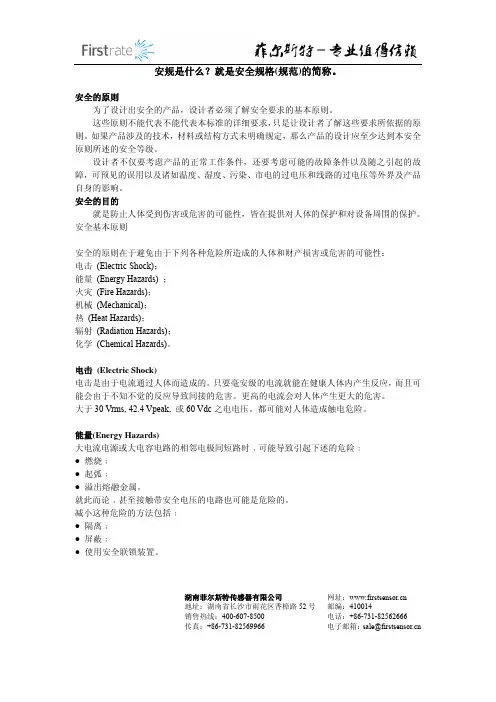

1 概论

应用安全标准的目的在于减少由于下列危险造成伤害或危害的可能性。

—电击;

—与能量能关的危险;

—着火;

—与热有关的危险;

—机械危险;

—辐射;

—化学危险。

设计者不仅要考虑设备的正常工作条件,还要考虑可能的故障条件以及随之引起的故障,可预见的误用以及诸如温度、海拔、污染、湿度、电网电源的过电压与通信线路的过电压等外界影响。

2 绝缘的分类

2、1 功能绝缘(Function Insulation)

设备正常工作仅需要的绝缘

注:所定义的功能绝缘并不起防电击作用,但就是它可以用来减小引燃与着火的危险的可能性

2、2 基本绝缘(Basic Insulation)

对防电击提供基本保护的绝缘

2、3 附加绝缘(Supplementary Insulation)

除基本绝缘以外施加的独立的绝缘,用以减小在基本绝缘一旦失效仍能防止电击

2、4 双重绝缘(Double Insulation)

由基本绝缘加上附加绝缘构成的绝缘

2、5 加强绝缘(Reinforced Insulation)

一种单一的绝缘结构,在标准(GB4943,UL60950,EN60950)规定的条件下,其所提供的防电击的保护等级相当于双重绝缘

注:“绝缘结构”这一术语并不就是指该绝缘必须就是一块质地均匀的整体,这种绝缘结构可以由几个不能像附加绝缘或基本绝缘那样单独来试验的绝缘层组成。

3 产品资料的安规设计要求

3、1 产品规格书:

产品规格书应包括: 抗电强度的描述、输入输出线与端子的描述、冷却条件的说明(如为强迫风冷且又未自带风扇,则要详细说明风扇的规格与安装位置)、完整的标签等,还应规定额定输入电压(范围)、额定输入频率(范围)、额定输出电流(范围)、最大输入电流、工作环境温度;产品规格书应对产品的安装方式或条件、保护接地方式以及安全性警告予以说明,以使公司对于用户的不规范操作带来的危害可以免除责任。另外,产品规格书中的中英文应分开、独立。

关于产品规格书的制作与内容的具体要求如下。

3、1、1 产品外形及主要规格:

ａ、型号应为产品在市场销售的名称,而不能写成公司内部的型号,如D78的产品规格的型号应为PMA52F,而不能写成D78。

ｂ、表示范围的符号应用“-”,而不能用“~”。这个要求也同样适用于整份规格书。3、1、2 使用环境:

散热方式的自然风冷或强制风冷的条件要写清楚。如果就是强制风冷且未自带风扇,则应规定风扇的规格(型号、尺寸大小、电气额定值、风扇转速等)与安装位置以及其它说明,此信息可在“强制风冷环境”一节中详细描述。

另外,环境温度要注明清楚。

注:环境温度的最大温度会影响到安规的一些测试(如温升、异常测试等),所以在客户的要求内应尽量将环境温度的上限值取低一些。

3、1、3 电气特性:

ａ、如果产品的初级为危险电压的二次电路(例如DC-48V输入。如果难以判断就是否为危险电压的二次电路,可询问安规工程师),且产品本身不能承受加强绝缘的抗电强度,则应在电压输入的备注栏增加说明:“本产品应由加强绝缘隔离的变压器或电池供电”。

注:安规上的危险电压指的就是高于42、4VAC峰值或60VDC的电压。

ｂ、额定输入电压(范围)、额定输入频率(范围)、额定输出电流(范围)、最大输入电流要清楚无误。如果自然风冷、强制风冷时输出有所差异,则要详细说明。

C、额定电压与额定电压范围的问题:对于AC输入,额定电压可标明为100-240VAC或

200-240VAC,额定电压范围则可以就是客户指定的输入电压范围,如“85-285VAC”等。

对于DC输入,额定电压可标明为“-36 - -76VDC”、“-40 - -75VDC”等形式,额定电压范围也可标明为客户指定的范围。

3、1、4安规及EMC特性:

将“绝缘强度”一词改为“抗电强度”。
