模拟移相电路的设计 通信类

合集下载

移相电路原理及简单设计

移相电路原理及简单设计

移相电路原理及简单设计移相电路是一种用于改变信号相位的电路,其主要原理是通过延迟或提前信号的某些频率成分来实现相位移动。

移相电路可以用于许多应用,例如滤波器、放大器、混频器、频率合成器、调制解调器和遥控器等。

移相电路的设计需要考虑许多因素,包括移相器的类型、电路的频率响应、信号源的输出阻抗、移相量的控制方式和移相范围等。

以下是一些移相电路的类型及其基本原理。

1. RC 移相器RC 移相器是一种简单的电路,它使用电容器和电阻器来改变信号的相位。

在 RC 移相器中,信号通过一个电容器,然后被延迟了一定的时间,因为电容器需要一定的时间来充电和放电。

这个时间延迟可以通过调整电容器和电阻器的值来控制。

例如,当信号通过一个 90 度相移器时,一个 45 度相移器可以通过电容器和电阻器的值相应地设置。

2. 传输线移相器传输线移相器是一种使用传输线进行相位移动的电路。

在这种电路中,信号通过一条传输线,然后被传输线的长度所延迟。

这个长度可以通过传输线长度和信号频率计算出来。

传输线移相器可以提供非常大的相位移动范围,但需要考虑传输线的损耗和阻抗匹配等问题。

3. 反相移相器反相移相器是一种使用反相器进行相位移动的电路。

在这种电路中,信号通过反相器,该器会将信号反转并延迟一定的时间,从而改变信号的相位。

这个时间延迟可以通过反相器的延迟或其他电路元件的延迟来控制。

4. 集成电路移相器集成电路移相器是使用集成电路芯片进行相位移动的电路。

这种电路通常包括一个或多个比例型积分器阶段,其中电容器和电阻器被整合在一起。

集成电路移相器通常可提供非常高的精度和可靠性,但也需要考虑集成电路的复杂性和成本等问题。

在实际设计中,移相电路通常需要与其他电路元件配合来达到期望的效果。

例如,在滤波器中使用移相电路可以改善滤波器的频率响应和群延迟等性能。

在遥控器中使用移相电路可以实现更可靠和可靠的信号传输。

因此,在设计移相电路时,需要考虑特定应用的要求和限制,以实现最佳性能。

了解移相电路的原理和应用

了解移相电路的原理和应用

了解移相电路的原理和应用1. 什么是移相电路?移相电路是指将输入电路的相位延迟或提前一定角度的电路。

通过移相电路可以对信号的相位进行调整,从而实现对信号的控制和处理。

移相电路广泛应用于电子、通信、自动化等领域。

2. 移相电路的原理移相电路的原理基于电容器和电感器的特性。

电容器具有贮存电能的能力,而电感器能够贮存磁能。

通过合理的电路设计和组合,可以改变电路中电容器和电感器的相对位置,从而实现对输入信号的相位延迟或提前。

3. 移相电路的应用移相电路在各个领域中都有广泛的应用。

以下是移相电路在几个重要领域中的具体应用案例:3.1 通信领域移相电路在通信领域中起到重要的作用。

通过移相电路可以实现信号的相位调整和相位补偿,从而提高通信质量和稳定性。

具体应用包括: - 相位锁定环路:用于信号调制和解调,使得接收到的信号能够正确解码。

- 频率合成器:通过移相电路可以调整信号的频率和相位,用于信号合成和频率调制。

3.2 自动化控制领域在自动化控制领域中,移相电路可以用于控制系统的相位校正和相位补偿。

通过移相电路可以使得输入信号与输出信号的相位保持一致,从而实现系统的稳定性和精确控制。

具体应用包括: - 相位锁定环路:用于控制系统中的时钟同步和相位同步,确保各个部件的工作按照预定的时序进行。

- 电力系统控制:通过移相电路可以对电力系统中的信号进行相位调整,用于变频调速、功率控制等。

3.3 音频信号处理领域移相电路在音频信号处理中也有广泛应用。

通过移相电路可以改变音频信号的相位,实现音频的精确控制和调整。

具体应用包括: - 吉他音效器:通过移相电路可以对吉他信号进行相位处理,实现不同的音效效果,例如合唱、合音、混响等。

- 音频滤波器:通过移相电路对音频信号进行相位调整,从而实现去除杂音和频率响应均衡。

4. 总结移相电路是一种能够对信号相位进行调整的电路,基于电容器和电感器的特性实现相位延迟或提前。

它在通信、自动化控制和音频信号处理等领域中有着重要的应用。

ADS课程设计移相器的设计

ADS课程设计移相器的设计

控制算法:PID控制算法
实 现 方 法 : 采 用 M AT L A B / S i m u l i n k 进行仿真和验证
添加标题
添加标题
添加标题
添加标题
设计思路:根据系统特性和需求, 选择合适的控制算法
性能评估:通过仿真结果,评估控 制算法的性能和稳定性
调试方法:通过模拟仿真和实际测试进行调试 优化目标:提高控制系统的稳定性和准确性 优化策略:调整参数、优化算法、改进硬件设计等 优化效果:提高控制系统的性能和效率,降低能耗和成本
电路版图绘制:使用专业软件绘制电路版图,包括元器件布局、布线等 制板工艺:选择合适的制板工艺,如PCB制板、FPC制板等 制板材料:选择合适的制板材料,如FR-4、FR-1等 制板流程:包括设计、制版、打样、测试等定值、偏差、积分、微分 控制方式:闭环控制、开环控制、半闭环控制
功能模块:清晰划分,易于 查找
界面布局:简洁明了,易于 操作
交互方式:直观易懂,易于 使用
色彩搭配:协调美观,易于 阅读
测试设备:信号发生器、示 波器、功率计等
测试环境:实验室环境或实 际应用环境
测试目的:验证移相器的性 能和稳定性
测试项目:相位误差、频率 响应、功率损耗等
测试方法:按照测试项目进 行测试,记录测试数据
电感器:计算电感值, 选择合适的电感器
电阻器:计算电阻值, 选择合适的电阻器
晶体管:计算晶体管参 数,选择合适的晶体管
集成电路:计算集成电 路参数,选择合适的集 成电路
电源:计算电源参数, 选择合适的电源
电路仿真:使用仿真软件进行电路模拟,验证设计效果 优化目标:提高电路性能,降低成本,提高可靠性 优化方法:调整电路参数,优化电路结构,改进电路设计 仿真结果分析:分析仿真结果,找出存在的问题,进行优化调整

移相电路原理

移相电路原理

移相电路原理
移相电路是一种用于改变交流电信号相位的电路。

它使用电容和电感元件来实现相位移动。

移相电路基于以下原理:
1. 电容器:电容器储存电荷,当交流电流通过时,电容器会根据电流的频率进行充电和放电,从而引起电压的相位移动。

具体来说,当电流通过电容器时,电容器会储存正电荷,引起电流导致的电压在电容器前进了90度,这样就实现了相位移动。

2. 电感器:电感器是由线圈构成的元件,通过改变电流的方向,引起电压的相位移动。

当电流通过电感器时,电流引起电磁场,这个电磁场将阻碍电流的变化。

因此,当交流电流的方向发生改变时,电感器会延迟这个变化,其中包括电压的相位移动。

移相电路通常由RC(电阻和电容)或LC(电感和电容)组成。

RC移相电路主要用于低频应用,而LC移相电路主要用
于高频应用。

此外,移相电路还可以通过调整电容或电感值的大小来调整相位移动的幅度。

总之,移相电路通过使用电容和电感元件来改变交流电信号的相位。

通过合理设计电路中的元件参数,可以实现所需的相位移动。

这在许多电子设备中都有广泛的应用,例如音频处理和通信系统。

移相电路设计

移相电路设计

移相器(Phaser)能够对波的相位进行调整的一种装置。

任何传输介质对在其中传导的波动都会引入相移,这是早期模拟移相器的原理;现代电子技术发展后利用A/D、D/A转换实现了数字移相,顾名思义,它是一种不连续的移相技术,但特点是移相精度高。

移相器在雷达、导弹姿态控制、加速器、通信、仪器仪表甚至于音乐等领域都有着广泛的应用。

在R-C串联电路中,若输入电压是正弦波,则电路中各处的电压、电流都是正弦波。

从相量图可以看出,输出电压相位引前输入电压相位一个φ角,如果输入电压大小不变,则当改变电源频率f或电路参数R或C 时,φ角都将改变,而且A点的轨迹是一个半圆。

同理可以分析出,以电容电压作为输出电压时,输出电压相位滞后输入电压相位一个φ角。

因此,不论以R端或C端作输出,其输出电压较输入电压都具有移相作用,这种作用效果称阻容移相。

阻容移相环节,在电子技术应用中广泛采用,如移相电路、耦合电路、微分电路、积分电路等等。

编辑本段原理一种用以调节交流电压相位的装置。

移相器一般是多相的,其结构如图所示。

它和一台被旋转的绕线式三相异步电动机相似。

通常定子绕组作为原绕组,转子绕组为副绕组。

在移相器的转子转轴上装有一套蜗轮蜗杆。

转动蜗轮蜗杆,能使移相器的转子相对于定子在一定范围内转动。

当定子上的原绕组接三相交流电源后,气隙里产生的旋转磁场将在原、副绕组中分别感应出电动势E1和E2。

其大小与各绕组的有效匝数成正比,而相位决定于原、副绕组轴线之间的相对位置。

例如原、副绕组轴线在空间位置上彼此相差α电角度,忽略它们的漏阻抗电压降,可以得到原、副边电压的关系为U1≈-E1公式式中n sr是原、副边绕组的变比。

改变转子的位置,可以改变副边电压相对于原边电压的相位,但输出电压的大小不变。

编辑本段移相器特性移相器将变压器移相技术与数字测量技术进行了有机的结合,移相调移相器节精度高,读数准确直观,输出电压、电流可调,输出波形好,运行可靠,操作方便,能满足较高精度的单相及三相交流功率、相位等仪表的测试校验,也能用于电度表的检定装置之中。

(完整)移相电路原理及简单设计

(完整)移相电路原理及简单设计

移相电路总结(multisim10仿真)2012。

7。

2原来是导师分配的一个小任务,由于书中没有现在的电路,故查找各方面资料,发现资料繁多,故自己把认为重要的地方写下来,如有不足之处请多多指正。

1、 移相器:能够对波的相位进行调整的仪器2、 原理接于电路中的电容和电感均有移相功能,电容的端电压落后于电流90度,电感的端电压超前于电流90度,这就是电容电感移相的结果; 先说电容移相,电容一通电,电路就给电容充电,一开始瞬间充电的电流为最大值,电压趋于0,随着电容充电量增加,电流渐而变小,电压渐而增加,至电容充电结束时,电容充电电流趋于0,电容端电压为电路的最大值,这样就完成了一个充电周期,如果取电容的端电压作为输出,即可得到一个滞后于电流90度的称移相电压;电感因为有自感自动势总是阻碍电路中变量变化的特性,移相情形正好与电容相反,一接通电路,一个周期开始时电感端电压最大,电流最小,一个周期结束时,端电压最小,电流量大,得到的是一个电压超前90度的移相效果;3、 基本原理(1)、积分电路可用作移相电路(2)RC 移相电路原理其中第一个图此时,R:0→∞ ,则φ:其中第二个图此时,R:0→∞ ,则φ:而为了让输出电压有效值与输入电压有效值相等u u ou iu oU I 图1 简单的RC 移相U U图2 幅值相等...2cb db U U U =- (111)11111R j RC j C U U U j RC R R j C j C ωωωωω-=-=+++12arctan RCω=∠-其中211U U ==22arctan()RC ϕω=-4、 改进后的移相电路一般将RC 与运放联系起来组成有源的移相电路.图3 0~90°移相 图4 270°~360°移相公式推导()RCtg C R k RC j C R U U j H U U U k U U RC j RC j U i ooiωϕωωωωωω111222222=⎪⎭⎫ ⎝⎛"++====+=-+-+由 ()wRCtg C R k RCj U U j H U UU k U U RC j U i o oi-=⎪⎭⎫⎝⎛"+-====+=-+-+ϕωωωω2221111 由以上移相电路分别包括了整个360°的四个象限,在应用时还要注意其应用频率和元件参数的关系,参数选得不同,移相的角度就会不同,一般说来,在靠近某移相电路的极限移相角度附近,其元器件的选择是十分困难的。

移相电路文档

移相电路文档

移相电路1. 引言移相电路是一种能够改变信号相位的电路,常用于信号处理、通信系统以及音频等领域。

通过移相电路,我们可以实现信号的相位平移、相位调节、滤波等功能。

本文将介绍移相电路的基本概念、原理和常见的应用。

2. 移相电路的基本原理移相电路的基本原理是通过相位移动器来改变信号的相位。

相位移动器通常由电容、电感和电阻等元件组成。

根据元件的不同连接方式和参数设置,可以实现不同的移相效果。

2.1 RC移相器RC移相器是一种常见的移相电路,主要由电阻和电容组成。

通过改变电阻和电容的数值,可以确定移相器的相位移动量。

RC移相器的原理是利用电容的充放电过程来实现相位移动。

当输入信号经过电容后,将会发生电荷积累或放电的过程,从而引起信号相位的改变。

2.2 LC移相器LC移相器是另一种常见的移相电路,主要由电感和电容组成。

通过改变电感和电容的数值,可以确定移相器的相位移动量。

LC移相器的原理是利用电感和电容的震荡过程来实现相位移动。

当输入信号经过电感和电容时,将会引起电感和电容之间的能量交换,从而实现相位的改变。

3. 移相电路的应用移相电路在信号处理、通信系统以及音频等领域有着广泛的应用。

以下是一些常见的应用场景:3.1 信号相位平移在通信系统中,移相电路常用于调制解调器中,用于实现信号的相位平移。

通过改变相位平移量,可以调节信号的频率特性,实现信号的调制和解调。

3.2 相位调节器移相电路还可以用作相位调节器,在音频系统中得到广泛应用。

通过调节移相电路的参数,可以实现音频信号相位的微调,从而改变音色和音效。

3.3 滤波器移相电路还可以用作滤波器,通过改变相位移动量来实现信号的滤波功能。

不同的相位移动量对应不同的频率响应,从而实现对特定频率信号的滤除或放大。

4. 总结移相电路是一种能够改变信号相位的电路,通过改变电容、电感和电阻等元件的连接和数值,可以实现不同的移相效果。

移相电路在信号处理、通信系统以及音频领域有着广泛的应用,包括信号相位平移、相位调节和滤波等功能。

电子设计竞赛0

电子设计竞赛0

锁定放大器(C题)摘要由于输入的信号S(t)十分微弱,信号被噪声和干扰所淹没,因此首先让该信号经过低噪声前置放大器进行放大,然后经过带通滤波器将干扰和噪声除去。

再把这路信号送入相敏检波器。

由于S(t)的幅度有效值是10μV~1mV,相差很大,因此对输入信号进行分量程放大。

参考信号送入参考通道后,先进入触发整形模块产生与被检测信号同频率的方波,该模块由放大电路与电压比较器组成。

产生的方波经由FPGA做成的移相电路移相后进入相敏检波器。

相敏检波器(PSD)把从信号通道输出的被测交流信号进行相敏检波转换成直流,只有当同频同相时,输出电流最大。

并且可以通过低通滤波器,其它频率的分量因被转换成频率不为0的交流信号而被低通滤波器滤除。

最终可以得到直流分量。

显示部分采用单片机实现。

经整体测试,证明本项目完成了所有要求。

本系统设计是基于锁定放大器(LIA)的微弱信号检测装置,用来检测在强噪声背景下已知频率的微弱正弦波信号的幅度值。

该系统由纯电阻分压网络、微弱信号检测电路和显示电路组成。

其中纯电阻分压网络生成微小信号,微弱信号检测电路和显示电路完成微小信号的检测和显示。

本系统是以相敏检波器为核心,将参考信号衰减至10uV~1mV的微弱信号分量程放大并通过带通滤波器滤波,将参考信号触发整形和经FPGA做成的移相器移相信号后,再进入由AD835构成的相敏检波器,最后通过二阶低通滤波器输出直流信号来检测出微弱信号,将该直流信号送入单片机处理后,显示出来。

经最终的测试,本系统能较好地完成微小信号的检测。

关键词:微弱信号检测低噪声前置分量程放大FPGA 低通滤波器一、系统方案论证与比较1.移相网络设计因为输出信号与信号的相位差有关,所以必须加入移相网络。

移相是指两种同频的信号,以其中一路为参考,另一路相对于该参考做超前或滞后的移动,即称为相位的移动。

方案一:采用模拟移相法,模拟移相电路其实就是一个全通滤波电路,它的放大倍数A u=(-1+jwRC)/(1+jwRC) (1)写成模和相角的形式为:|A u|=1, φ=180°-2arctan(f/f0)(2)其中f0=1/(2πRC)。

一种带移相功能的锁相放大电路设计及仿真

一种带移相功能的锁相放大电路设计及仿真

•22•理论与实践2020年第44卷第5期dot:10.n823/j.issn.174-5795.2220.05.04一种带移相功能的锁相放大电路设计及仿真李丹,张学聪,蔡静(航空工业北京长城计量测试技术研究所,北京10095)摘要:介绍了一种带移相功能的锁相放大电路的设计及仿真。

锁相放大技术与窄带滤波相似,包括相敏检波和低通滤波。

本文带移相功能的锁相放大电路基于相敏检波芯片AD630,并设计2。

〜362。

移相电路,可调节相位,以保证输入信号与参考信号相位一致,得到输出最大值,经过仿真试验验证,该锁相放大电路可从1002倍的噪声中提取有效信号。

关键词:锁相放大;移相;AD636芯片中图分类号:TB971文献标识码:A文章编号:1674-5795(2222)05-2222-23Design and Simulation of a LockPn Ampliner with Phase-shift FunctionLI Dan,ZHANG Xuecong,CAI Jing(Changcheng Astitute of Metrolouc&Measurement,Beijing10095,China)Abstract:This paper presents the desian and simulabon of a loch-in amplifier(LIA)with phase-shift fusction,which can be usea in pro-cessiny small sienals buriea in soises.A loch-in amplifier is eyuivalent te a sairow-Pand filter.A basicalle0°〜360°consists of a phase sensitive detector and a low-pass filter.The circait is basea on the phase-sensitive detector AD630,and is dasianea touether with a phase-shift circhO, which can maPe-he phase of referencc sianals coordinate with the phase of induU siosals.Simulabon experiments verifiea ihat the LIA can extracU exstract useful sional from a soise sional of approximately160001X0in amplituUe.Key words:loch-in amplifier(LIA);phase-shift;AD6360引言锁相放大技术是从噪声中提取微弱信号的重要技术之一,已经在近红外光谱信号提取、TDLAS传感器测试气体浓度或温度、微弱生理信号检测、蓄电池内阻检测、信号继电器触点接触电阻检测、光纤气体传感检测系统等多个领域有所应用u-1。

模拟移相网络的设计资料

模拟移相网络的设计资料

第5章 模拟移相网络的设计
5.3.3 几点结论 (1) 经校验可知, 以上设计达到了设计任务的要求, 并且 在设计过程中还综合考虑了该移相网络制作出来后, 可以与 第3章介绍的相位测量仪配合使用。在设计过程中, 我们考 虑输入信号频率f=20 Hz~20 kHz, 而不是三个频率点: 100 Hz、1 kHz、10 kHz。 实际测试验收时, 相位测量仪只测量100 Hz、1 kHz、 10 kHz三点的情况, 故以上设计已超过设计任务提出的要求 。 (2) 根据上述移相网络的设计方法, 很容易设计出- 90° ~+90°、-180°~+180°、0°~90°、 0°~180°、 -90°~0°、-180°~0°、0°~+360°的移相网络。
式就是我们确定运放A4电压放大倍数的依据。
(5) 为了由Uo而得到UB, 而且使得UB的变化范围达 0.3~5 V, 则必须对Uo进行放大, 这是由运放A4来完成的。取A4的电压放 大倍数为2, 则有Ui≤UB max≤1.414Ui 。
第5章 模拟移相网络的设计
5.3 电路的设计5.3.1 元器件 Nhomakorabea数的选择
图5.2 重画移相网 络
第5章 模拟移相网络的设计
两条RC串联电路分别是滞后网络和超前网络。 运放 A1.A2是电压跟随器,分别取得信号UR和UC,并隔离 其前后两部分电路,使其前后两部分互相不产生影响 (指不良影响)。 A4构成同相放大电路,其电压放大倍数大于1。UB与 Uo同 相。 A3是电压跟随器。UA与Ui同相。 RP1 电位器是移相电位器(shift phase)。 RP2 、RP3电位器是输出电压幅度调节电位器。
由于UA与Ui同相,且UB与Uo同相,因此,UB与UA的相位差 就是Uo与Ui的相位差θ。

移相全桥原理

移相全桥原理

移相全桥原理移相全桥原理是一种电子电路设计中常用的技术,它可以实现信号的移相和相位差的调节。

在许多应用中,移相全桥原理都有着重要的作用,比如在功率变换器、谐振器和通信系统中都可以看到它的身影。

本文将介绍移相全桥原理的基本概念、工作原理和应用场景。

首先,我们来看一下移相全桥原理的基本概念。

移相全桥原理是基于全桥拓扑结构的,它由四个开关管组成,分别是S1、S2、S3和S4。

这四个开关管按照一定的规律进行开关控制,可以实现输入电压的变换和相位的调节。

通过合理地控制开关管的通断,可以实现输入电压的逆变、变压、变频等功能,从而满足不同场合的需求。

移相全桥原理的工作原理主要是通过对开关管的控制来实现信号的移相。

在正常工作状态下,S1和S4是互相导通的,S2和S3也是互相导通的。

这样就形成了一个闭合的回路,电压可以在这个回路中进行变换。

当S1和S4导通时,输入电压的正半周可以通过S1导通,然后经过负载,最后通过S4导通回到电源。

而在同一时间,S2和S3是断开的,不影响电路的工作。

当S2和S3导通时,输入电压的负半周可以通过S3导通,然后经过负载,最后通过S2导通回到电源。

这样,就实现了输入电压的变换和相位的调节。

移相全桥原理在实际应用中有着广泛的用途。

首先,它可以用于功率变换器中,实现对电压、电流和频率的控制。

其次,它可以用于谐振器中,实现对谐振频率的调节。

此外,它还可以用于通信系统中,实现对信号相位的调节。

总之,移相全桥原理在电子电路设计中有着重要的地位,它为各种应用提供了灵活的电压变换和相位调节功能。

总结一下,移相全桥原理是一种基于全桥拓扑结构的电子电路设计技术,它通过对开关管的控制实现信号的移相和相位差的调节。

在功率变换器、谐振器和通信系统中都可以看到它的身影,为这些应用提供了灵活的电压变换和相位调节功能。

希望本文对大家理解移相全桥原理有所帮助。

0到360度移相电路

0到360度移相电路

0到360度移相电路
0到360度移相电路可以用于多种应用,例如数字信号处理、模拟电路和通信系统。

以下是一个简单的0到360度移相电路的设计:
1.输入信号:将输入信号通过一个电容器耦合到运算放大器的负输入端。

运算放大器的正输入端接地。

2.移相器:将一个电阻器(例如1k欧姆)的一端连接到运算放大器的输出端,另一端连接到地线。

将一个可变电阻器(例如10k欧姆)的一端连接到运算放大器的输出端,另一端连接到地线。

将一个电容器(例如1微法拉)的一端连接到可变电阻器的中间点,另一端连接到地线。

3.反馈:将一个电阻器(例如1k欧姆)的一端连接到运算放大器的输出端,另一端连接到地线。

将一个电容器(例如1微法拉)的一端连接到电阻器的中间点,另一端连接到地线。

将运算放大器的输出端通过一个电容器(例如100nF)耦合到负反馈环路的输入端。

4.电源:为运算放大器提供电源,例如+5V和-5V。

通过调整可变电阻器的值,可以改变移相器的相移量。

当可变电阻器的值增加时,相移量将增加,反之亦然。

通过调整电容器和电阻器的值,可以改变移相电路的频率响应。

0到360度移相电路

0到360度移相电路

0到360度移相电路0到360度移相电路是一种常用的电子电路设计,它可以实现输入信号相位的移位,并具有广泛的应用。

本文将详细介绍0到360度移相电路的原理、设计和应用。

1.原理0到360度移相电路的原理基于相移原理,其中相位移是指将一个信号的相位改变一定的角度。

相位移的量化单位是度或弧度。

在电子电路中,我们通常使用度来表示相位移。

0到360度移相电路由两部分组成:一个正弦信号发生器和一个相位移电路。

正弦信号发生器用于产生一个基准正弦信号。

相位移电路通过改变基准信号的相位来实现相位移。

相位移电路可以是一个电容、电感或电阻网络,也可以是一个特殊的电路芯片。

2.设计设计一个0到360度移相电路可以通过以下步骤完成:(1)选择一个合适的正弦信号发生器。

正弦信号发生器可以使用振荡器电路或其他合适的电路。

根据应用的需求,可以选择固定频率的正弦信号发生器或可调频率的正弦信号发生器。

(2)选择一个合适的相位移电路。

相位移电路的选择取决于所需的相位移量和信号频率。

一般来说,电容网络可以实现较小的相位移量,电感网络可以实现较大的相位移量,而电阻网络可以实现中等的相位移量。

(3)进行电路连接。

将正弦信号发生器的输出连接到相位移电路的输入,将相位移电路的输出连接到所需的设备或电路中。

(4)调整相位移量。

通过调整相位移电路中的参数,可以实现不同的相位移量。

可以使用示波器等仪器来观察信号的相位。

3.应用0到360度移相电路在电子电路中有广泛的应用,包括:(1)通信系统:在通信系统中,0到360度移相电路可以用于信号的相位调制和解调。

通过改变信号的相位,可以实现不同的调制方式,如相移键控(PSK)和正交频分复用(OFDM)。

(2)功率控制:在功率控制系统中,0到360度移相电路可以用于改变信号的相位,从而实现对功率的控制。

通过控制相位移量,可以有效地控制信号的功率变化。

(3)频率合成:在频率合成器中,0到360度移相电路可以用于将输入信号的频率与参考信号的频率进行相位匹配。

0到360度移相电路 -回复

0到360度移相电路 -回复

0到360度移相电路-回复什么是0到360度移相电路?0到360度移相电路是一种电路设计,用于产生相位延迟或提前0到360度的信号。

相位移动电路在控制系统、通信系统和信号处理应用中非常重要。

这种电路的主要功能是改变输入信号的相位,从而实现信号的调节和对驱动系统的改进。

为什么需要0到360度移相电路?在很多应用中,我们需要调整信号的相位来实现特定的功能。

例如,在无线通信中,相位移位电路用于调整发送和接收信号的相位,以便于确定信号的传输时机和增强信号传输质量。

在控制系统中,相位移动电路可以用于调整信号的相对时间,从而提高系统的灵敏度和响应速度。

0到360度移相电路的设计步骤如下:步骤一:确定电路需求首先,确定电路所需的相位移动范围和精度。

这取决于具体的应用。

有些应用可能只需要0到180度移相,而其他应用则需要更大范围的相位移动。

步骤二:选择合适的元件根据电路的需求,选择合适的元件来实现相位移动。

常见的元件包括电阻、电容、电感和运算放大器等。

不同的电路拓扑结构和元件组合可以实现不同的相位移动方式。

步骤三:设计基本电路结构根据所选元件,设计基本的电路结构。

最常见的基本电路结构包括RC电路、RL电路和RLC电路。

这些结构可以实现不同的相位移动和频率响应。

步骤四:计算元件参数根据电路的需求,计算所选元件的参数。

这包括选择合适的电阻值、电容值和电感值。

通常需要进行一些计算和优化来达到所需的相位移动和频率响应。

步骤五:进行电路仿真使用电路仿真软件,如LTspice或MATLAB等,对设计的电路进行仿真。

通过模拟输入信号和测量输出信号的相位差,验证设计的正确性和性能。

步骤六:进行电路实现和测试根据设计进行电路实现,并通过测试来验证电路的性能。

这包括测量电路的相位移动范围、相位精度、频率响应和功率消耗等指标。

步骤七:优化和改进在实际使用中,根据需要进行优化和改进。

这包括调整元件参数、优化电路拓扑结构和改进信号处理算法等,以提高电路的性能和适应特定应用的需求。

模拟移相电路设计

模拟移相电路设计

模拟移相电路设计
一、实验目的:
1、熟悉由运算放大器构成的移相电路工作原理
2、设计一个音频移相电路
3、掌握用示波器测量相位差的方法并通过实验测出所设计移相电路的移相范围
4. 熟悉一种仿真软件,并用仿真软件来分析移相电路
二、电路原理
图23-1为移相器电路示意图。

由图可求得该电路的闭环增益G(S):

当R1= R2= R3= R4= R5=10K时,有
由正切三角函数半角公式可得
ω>时,输出相位滞后于输入,当ω<时,输出相位超前输入。

三、实验所需部件:移相器、音频信号源、双踪示波器
四、实验步骤:
1、根据自己设计的电路原理图,装配电路,经老师检查无误后,进行参数测量。

2、连接主机与实验模块电源线,音频信号源频率幅值旋钮居中,信号输出端连接移相器输入端。

3、打开主机电源,双线示波器两探头分别接移相器输入与输出端,调整示波器,观察两路波形。

4、调节移相器“移相”电位器,观察两路波形相应变化。

5、改变音频信号源频率,观察频率不同时移相器移相范围的变化。

6、对照移相器电路图分析其工作原理。

7、用仿真软件来分析移相电路(课后完成)。

注意事项:
因为实验仪的音频信号是由函数发生器产生,不是纯正弦信号,所以通过移相器后波形局部有失真,这并非仪器故障。

正确选择双线示波器的“触发”方式及其它设置,以保证能看到移相波形的变化。

移相电路

移相电路

移相电路在今年全国TI 杯电赛和珞珈学院的电子设计竞赛中,移相电路是一个设计要点,题目要求采用模拟电路移相的方法,本文这里仅就模拟电路的移相进行一定的探讨,希望能对大家有所帮助……最简单的模拟电路移相是RC 移相和LC 移相,我们一般采用RC 移相电路。

图1用相量图表示了简单串联电路中电阻和电容两端的电压U R 、U C 和输入电压U 的关系,值得注意的是:相量法的适用范围是正弦信号的稳态响应,并且在R 、C 的值都已固定的情况下,由于X c 的值是频率的函数,因此,同一电路对于不同频率正弦信号的相量图表示并不相同。

在这里,同样的移相电路对不同频率信号的移相角度是不会相同的,设计中一定要针对特定的频率进行。

我们一般将RC 与运放联系起来组成有源的移相电路,图2是个典型的可调移相电路,它实际上就是图1中两个移相电路的选择叠加:在图1两个移相电路之后各自增加了一个跟随器,然后用一个电位器和一个加法器进行选择相加。

如果用相量法来表示输出量和输入量的关系,我们可以得到图2电路的两个方程:u u ou iu oU I 图1 简单的RC 移相图2 典型的有源RC 移相电路()()2222222222211111C R RCj C R U U j H C R RCj U U j H iiωωωωωωω++==+-==这里我们可以将以上方程称为用相量形式表示的传递函数或传递方程。

以上两个传递方程实际上就是图1两个电路的传递方程,它们表示出了输出信号和输入信号之间的关系,从相位来看,如果把输入信号看成是在横轴正向的单位为1的信号,则传递方程的实部对应着输出信号所处的横坐标,虚部则对应输出信号所处的纵坐标,由于以上传递方程的分母恒大于零,因此H 1表示经过IC 1后的信号相位在第4象限(实部为正,虚部为负),而H 2表示经过IC 2后的信号相位在第1象限(实部为正,虚部也为正)。

至于移相的具体角度则应该是输入频率的函数。

KA波段模拟移相器的仿真设计

KA波段模拟移相器的仿真设计

KA波段模拟移相器的仿真设计张杨;刘强【摘要】利用ADS2009仿真并设计了一种KA波段模拟移相器,其工作频段为19.6-21.2GHz,工作带宽为1.6 GHz.在设计中采用skyworks公司的SMV2019变容二极管,以砷化镓陶瓷基片作为基板,金属金作为微带线的导体材料,并在设计中采用馈电分支线耦合器电桥模式,最终设计出一款最大移相能力为105.226°的连续可调的压控模拟移相器.【期刊名称】《无线电工程》【年(卷),期】2011(041)004【总页数】3页(P62-64)【关键词】KA;模拟移相器;变容二极管;陶瓷基片;微带线;分支线耦合器【作者】张杨;刘强【作者单位】电子科技大学空天技术研究院,四川成都,610054;电子科技大学空天技术研究院,四川成都,610054【正文语种】中文【中图分类】TM1340 引言衰减量和相移量是同一个复参数的模值和相角,在微波器件设计中,不仅关心微波信号通过微波器件时的幅度变化,同时也十分关注其相位变化。

移相器就是用来改变微波传输信号相移量的微波器件,它一般分为数字式和模拟式2个大类。

数字移相器的相移是固定量化了的,只能产生固定的几种相移,不可调谐;而模拟移相器是连续可调的,它可以产生在一定范围内的任意相移。

移相器的应用十分广泛,特别是在相控阵雷达方面应用的最多。

这里设计的电调模拟移相器是用在一行波管放大器前端的模拟预失真器中的一个部分,因其用于星载,故对其工作带宽、增益平坦度、群时延、插入损耗、电压驻波比、移相能力、相移精度和电路尺寸等都有较高要求。

1 模拟移相器的基本原理分支线电桥是一个4端口器件,分为入射端口1、直通端口2、耦合端口3和隔离端口4。

这里的设计就是采用了分支线电桥模式,由其构建的分支线耦合器反射式移相器的基本原理图如图1所示。

图1 分支线耦合器反射式移相器微波信号从分支线耦合器的1端口输入之后,平均分配到耦合端口3和直通端口2,然后经过变容二极管到地反射,最终在分支线的隔离端口4输出。

通信电源DC-DC变换器的移相全桥电路分析

通信电源DC-DC变换器的移相全桥电路分析

通信电源DC-DC变换器的移相全桥电路分析通信电源DC/DC变换器的移相全桥电路分析本文针对通信电源中DC/DC变换器的移相全桥主电路进行了分析及研究,并提出了采用改进型倍流整流移相全桥电路,来克服传统ZVS PWM全桥变换器存在的一些问题。

1 集中供电方式通信电源系统为了保证稳定、可靠、安全供电,通信电源系统可采用集中供电、分散供电、混合供电或一体化供电方式。

其中集中供电方式通信电源系统的组成框图如图1 所示。

图1 集中供电通信电源系统示意图目前,国内外通信电源仍然大都采用模拟和数字相结合的控制方式,大量应用数字化技术的还主要是保护和监控电路以及与系统的通信,完成电源的起动、输入与输出的过、欠压保护,输出的过流与短路保护及过热保护等,通过特定的界面电路,也能完成与系统间的通信与显示,但PWM 部分仍然采用专门的模拟芯片。

如中兴和华为目前还是采用传统的模拟技术,艾默生已有部分产品采用了全数字的控制,但其EMC、环路稳定性等问题还有待于改善。

本文针对通信电源的特点及现状,采用倍流整流的移相全桥变换器作为主电路,进行了关键参数的计算,并设计出样机进行分析仿真结果。

2 改进型倍流整流移相全桥变换器关键参数设计倍流整流主电路结构如所图2 示。

该电路由全桥逆变和倍流整流电路组成,根据负载大小的不同,该电路可工作在断续和连续模式,在断续状态下,副边二极管自然换流,没有反向恢复引起的电压尖峰,也没有占空比丢失的情况发生,但占空比较小,效率较低。

图2 倍流整流主电路在连续模式下(如图3 所示),要从实现副边整流二极管的自然换流以及实现滞后管ZVS 两个方面着手。

而实现这两点的关键在于阻断电容和输出滤波电感的优化设计。

图3 电路连续模式波形图下面对这两个元件的选择作出分析。

2.1 阻断电容设计阻断电容上的电压使得原边电流在零电平时快速下降,所以副边整流二极管在副边电压为零阶段能换流结束,从而避免了二极管的反向恢复问题,并且二极管换流结束后,由于二极管的自然阻断能力,电感上的电流反向后可以流经副边,从而折射回原边给滞后管提供能量实现ZVS。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

模拟移相电路的设计摘要目前,随着航空、航天技术的发展以及军事上的需要,对相位的测量提出了一些新的要求,如更高的测量精度及更高的分辨能力。

测量相位中最重要的部件之一就是移相器。

另外,移相器是相控阵雷达中的关键部件,其性能的优劣直接影响相控雷达系统的性能。

本次课题源于航空、航天技术的发展以及军事上的需要及地面雷达接收系统的需要,设计了一个模拟移相网络。

本文设计的模拟移相网络的基本要求是:一路输入信号经过模拟移相电路输出两路信号:一路是原信号经过电压跟随器输出的信号,另外一路是经过移相网络输出的信号(要求是在不同频率下输出相位连续可调的信号)。

按任务要求,在输入信号频率为5kHz、50kHz、、100kHz上,设计相移范围从–60度到+60度连续变化,并且输出电压幅度为5V。

我们总体讨论了设计方案,使用RC阻容移相网络以及集成运放、电压跟随器等元器件设计模拟移相网络。

并且提出了改进移相器性能的措施,对移相器部件进行仿真测试。

关键词:模拟移相器RC阻容移相网络集成运放电压跟随器目录第一章引言1.1课题研究背景1.2模拟移相器的发展状况1.3本课题的主要内容第二章移相网络的基本原理2.1基本移相原理2.2移相网络的方案选取2.3移相网络的性能指标2.4移相网络的参数设计第三章模拟移相网络的仿真优化3.1Multisim仿真软件的介绍3.2在Multisim环境下的仿真结果第四章结论第五章附图第一章引言1.1课题研究背景电磁波在传输时,不仅幅度会发生变化,同时相位也要发生变化。

衰减和相移是代表同一复参数的幅度和相角的变化。

但是由于历史发展的原因,衰减测量的重要性较早的被人们认识并解决,所以常把衰减作为一个单项指标和测量任务来看待。

从上个世纪六十年代开始,随着对人造卫星、洲际导弹、航天飞机等各种飞行器及对其他的目标进行监控的需求日益增强,并且为了在复杂的环境中提取更多的信息,出现了控阵天线及加速器等较新技术,相移的测量(即相位测量)则迟至了这些新技术出现时才被重视。

移相器一般用于雷达系统、通讯系统、微波仪器和测量系统等方面,其中,最主要的是用于相控阵雷达和智能天线系统中。

目前,随着航空、航天技术的发展以及军事上的需要,对相位的测量提出了一些新要求如更高的测量精度及更高的分辨能力。

本次课题源于航空、航天技术的发展以及军事上的需要及地面雷达接收系统需要存在相位差的两个同频信号,我们设计了一个移相网络。

一般地说,依据不同的定义方法移相器可分为不同的种类。

根据控制方式的不同,移相器可分为模拟式移相器和数字式移相器。

数字移相器相移量只能在一定范围内取某些特定值,数字移相器虽然可以用数字控制电路,与外电路的接口比较容易,但是模拟移相器可以实现360度范围内的无极扫描,有更高的移相精度,它多用在系统相位自动调整的场合和移相精度要求特别高的场合。

而模拟式移相器是一种电压控制连续线性移相的微波器件移相器,它可以实现相位线性连续的变化。

所以我们这里只设计模拟式移相器。

它的技术指标主要有:工作频带、相移量、相移精度、插入损耗、插入损耗波动、电压驻波比、功率容量、移相器开关时间等。

当前微波移相器广泛应用,微波电控器件利用参数可电调的材料和器件组成的控制微波信号幅度或相位的器件。

可电调的材料和器件主要有半导体二极管(如PIN管﹑变容管和肖特基管等)和铁氧体材料。

控制信号幅度的器件有衰减器﹑调幅器﹑开关器和限幅器等﹔控制信号相位的有移相器和调相器等。

PIN管具有不同的正反向特性﹐当它被反向偏置时可等效为小电容而近似开路﹐而在正向偏置时则可等效为可变电阻﹐若偏压增大﹐其阻值则减小。

PIN管衰减器就是利用这一特性工作的﹐从它的等效电路可见﹐当PIN管反偏置时﹐衰减器即相当于滤波器﹐可设计成几乎没有衰减﹐而PIN管正偏置时﹐衰减器为一电阻衰减器﹐改变偏压即可改变衰减。

但是它在当系统负荷较重、并且有持续快速攀升趋势时,需要进行电压紧急态势分,注视运行工况将可能通过何种途径逼近电网负荷供应能力的临界点。

负荷在高位快速攀升时,电源如何分担负荷增量,可以从运行模式的调峰特征去寻找预估线索。

主力调峰电源与负荷中心之间,各联络线在潮流上涨逼近限值方面,往往步调上有差异,线路潮流骤增时,对可能首先跳闸的联络线,应该给予特殊的关注,因为其保护跳闸势必引起功率转移,使其它联络线相继跳闸,产生恶性连锁反应,可能导致系统瘫痪。

而阻容移相电路中,由于级间耦合电容的隔直流作用,使各级静态工作点彼此独立;一般级间耦合电容值比较小,对中频高频信号可视为短路,即能有效地传输交流信号,并且体积小,易集成,易操作。

因此,我选用阻容移相电路设计模拟移相电路。

1.2 模拟移相器的发展状况在20世纪50年代电可调移相器出现之前,所有的移相器都是机械的,非常不准确。

到了50年代出现了用于相控阵扫描的铁氧体移相器。

20世纪60年代中期,采用PIN二极管作为开关元件的移相器。

80年代后随着微电子工艺技术的提高及各种微波毫米波系统分析手段的完善,还有相控阵雷达,通信,导弹制导,武器发展的需要,促进了移相器的发展,才出现了几种其他类型的移相器,其中有有源移相器和静磁波时延移相器。

九十年代,随着集成电路的发展,国外开展MMIC 移相器的研究,MMIC移相器使用了90度混合耦合器直通端、耦合端与低损耗的电抗网络相接。

混合耦合器另两端便形成了电路的输入和输出端。

国外的研究较早,设备先进,工艺成熟,并有单片移相器的相关研究。

国内也出现了微波、毫米波集成的电路,工作频率较高,带宽较宽,但是缺点是移相开关的速度较慢。

随着新材料和新工艺的不断出现,移相器将朝着高性能、小型化,低成本的方向发展。

1.3本课题的主要内容整个系统主要研究硬件设计,设计模拟移相的简单电路,一路输入信号经过模拟移相电路输出两路信号:一路是原信号经过电压跟随器输出的信号,另外一路是经过超前、滞后移相网络之后的信号(要求是不同频率下相位连续可调的信号)。

要求输入信号频率5kHz 、50kHz 、、100kHz ;相移范围–600~600; 输出电压幅度5V 。

并在Multisim 软件中仿真演示相位变化结果。

根据以上所述可以用一个移相器模型来表示,如下图:图A.模拟移相电路模型当Control 不发生改变时,理想的移相器应该是一个线性时不变系统,所以对任意的输入信号,时延应该是常数,即对任意的输入频率,相位与频率成线性关系。

这对移相器工作在窄带条件下时比较容易实现,而宽带移相器中却不好实现。

对于模拟移相器而言,其控制端Control 可以连续变化,从而实现对相移量的连续控制。

其中Control 采用对于Ur 和Uc 合成的相位变化的RC 阻容耦合,集成运放,电压跟随器等元器件设计出一个移相网络。

图B Control 流程框图元器件的选取依据技术指标及相关关系选取参数。

输入电压 RC 阻容移相网络 RC 阻容移相网络 电压跟随器 电压跟随器 移相电位器 电压跟随器 电压跟随器输出电压另外,设计的移相网络系统与理想系统的测试结果必然会有差别,但这不影响移相电路的工作。

第二章移相网络的基本原理在一些试验研究中有时需要存在相位差的两个同频信号。

移相器是控制信号相位变化的控制元件,所以人们通常采用移相网络来实现。

由于模拟移相器可以实现360度范围内的无极扫描,有更高的移相精度,它多用在系统相位自动调整的场合和移相精度要求特别高的场合。

而且模拟式移相器是一种电压控制连续线性移相的移相器,它可以实现相位线性连续的变化,所以我选定了此次课题设计一个模拟移相网络。

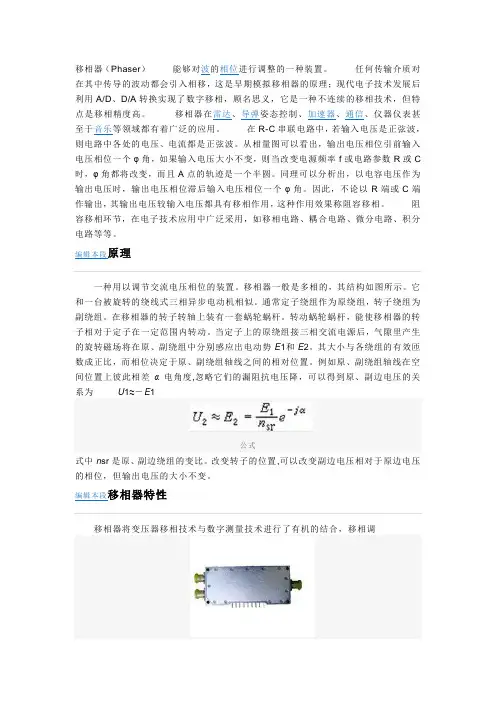

2.1基本移相原理移相器是能够对波的相位进行调整的一种装置,任何传输介质对在其中传导的波动都会引入相移,这是早期模拟移相器的原理。

移相器的作用是将信号的相位移动一个角度。

运用移相器规约敏感联络线的潮流,保障电压稳定性不因联络线连锁跳闸、相继退出而遭到破坏,可以明显提高电压稳定极限。

其工作原理根据不同的构成而存在差异。

如晶体管电路,可在输入端加入一个控制信号来控制移相大小;在有些电路中则利用阻容电路的延时达到移相;在单片机控制系统还可利用内部定时器达到移相的目的。

其中最简单的是我们选取的RC阻容移相电路,它是根据电阻R和电容C的分压相位不同,Ur和Uc合成的输出电压Uo 的相位随着Ur和Uc的变化而变化,从而产生相移。

在R-C串联电路中,若输入电压是正弦波,则在电路中各处的电压、电流都是正弦波。

从相量图可以看出,输出电压相位超前输入电压相位一个φ角,如果输入电压大小不变,则当改变电源频率f或电路参数R或C时,φ角都将改变,而且相位轨迹是一个半圆。

同理可以分析出,以电容电压作为输出电压时,输出电压相位滞后输入电压相位一个φ角,同时改变电源频率f或电路参数R或C时,φ角也都将改变。

图B用相量图表示了简单串联电路中电阻和电容两端的电压U R、U C和输入电压U的关系,值得注意的是:相量法的适用范围是正弦信号的稳态响应,并且在R、C的值都已固定的情况下,由于X c的值是频率的函数,因此,同一电路对于不同频率正弦信号的相量图表示并不相同。

在这里,同样的移相电路对不同频率信号的移相角度是不会相同的,设计中一定要针对特定的频率进行。

频率从低到高连续变化时,相移从+90°到-90°之间的一段范围内连续变化。

上图中所示的相位移动角度分别为φ1=arctg (-ωRC )和φ2=arctg (1/ωRC )。

我们要将RC 移相电路与运放电路、移相电位器联系起来组成有源的移相电路。

下图就是个典型的可调移相电路,它实际上就是图1中两个移相电路的选择叠加:在图B 两个移相电路之后各自增加了一个电压跟随器,然后用一个电位器和一个加法器进行选择相加。

如下图所示:由于级间耦合电容的隔直作用,使各级静态工作点彼此独立,电压是经过R 和C 的分压得到的。

结合图1中得出的结论,在得到电路的传递函数后,当w=2πf 时,我们可以直接用j ω代替原传递函数中的s ,这样就得到用相量形式表示的传递函数或称传递方程。

然后有理化分母,并分析传递方程的实部和虚部,从而就可以得到移相的角度,具体的移相角度应该是φ = tg-1[(传递方程虚部)/(传递方程实部)]C u i u o u i u o U I 图C. 简单的RC 移相 图1 典型的有源RC 移相电路再结合具体的R 、C 等参数的设计从而来实现输入信号频率5kHz 、50kHz 、、100kHz , 输出电压幅度5V 时,相位在–60度~60度之间连续线性变化。

2.2移相器的方案选取根据模拟移相网络的设计要求及其基本原理,我们初步设计了一个模拟移相网络的原理图,如上图:这就基本确定了设计方案。

此次移相网络选用了以运放为核心构成的模拟电路,A1、A2、A3、A4处使用电压跟随器,就是输出电压与输入电压是相同的,电压跟随器的电压放大倍数恒小于且接近1。
