特殊性覆铜板划分方式及其特征来源：PCB资源网作者：PCBer 发布时间：2007-09-15 发表评论按覆铜板的某个特殊性能去划分不同等级的覆铜板，主要表现在一些比较高档次的板材上。
下面仅举几种这样的分类品种。
(1)按Tg的高低对覆铜板进行分类玻璃化温度(Tg)是描述绝缘材料达到某一温度后，非晶态聚合物由玻璃脆性状态转变为黏流态或高弹性态的温度。
一般绝缘材料处于Tg以上时，许多性能会发生急剧的变化。
因此，Tg越高，这种绝缘材料原有的各种性能的稳定性就越好。
另一方面，具有高Tg的材料一般比低Tg的材料具有更好的尺寸稳定性和机械强度保持率，加之该优良性能可在更大的温度范围内保持，这对制造高密度、高精度、高可靠性的印制电路板是很重要的。
Tg是衡量、表征一些玻纤布基覆铜板的耐热性的重要项目。
但对纸基覆铜板(如X PC、FR-1等)、复合基覆铜板(如CEM-1、CEM-3)来讲，用Tg衡量它们的耐热性并不适用。
在IPC-4101标准中，对玻纤布基各类覆铜板规定了最低Tg指标值或是Tg的标准范围。
这实际上是用R划分出各类型覆铜板的耐热等级。
例如，对玻纤布-环氧树脂基覆铜板(FR-4)的耐热性，是以所要求达到的Tg的范围不同划分为三个品种，见表。
从PCB设计和制造选择不同等级的耐热性基板材料的实际出发，目前世界上(特别是欧美)通常将刚性玻纤布基覆铜板按照Tg划分为四个档次。
这种档次的划分及所包括的主要采用的不同树脂类型的覆铜板，举例见表2-3。
按照Tg划分刚性玻纤布基覆铜板的四个档次品种对高耐热性覆铜板的Tg值的要求，目前没有特别明确的划定。
一般习惯上将上表的第三、第四档次的Tg要求的基板(Tg大于170℃)称为高耐热性覆铜板。
(2)按Dk的高低对板进行分类表征基板材料介电性能的主要性能项目，主要是介电常数(用"ε"或“Dk”)和介质损耗因子(用"tanδ"或"Df")。
1-CTI概念、原理及应用
SYTECHCTI概念、原理及应用温东华 技术服务经理SHENGYI TECHNOLOGY CO,. LTD. 20111一、CTI概念v 随着科技的发展人类生活的安全性越来越广受社会的关注为提高电子 产品的 安全可靠性，特别对于在潮湿环境条件下使用的绝缘材料(如 电机电器等)安2全可靠性，高CTI(comparative tracking index)电子产品的生产工艺研究已成为科技发展的趋势FR-4覆铜箔 板作为电子产品的基板在电子产品中起着重要作用 ，故高CTI产品 FR-4将成为未来覆铜箔板研究的一个重要发展方向。
SHENGYI TECHNOLOGY CO,. LTD. 20112一、CTI概念v 漏电起痕 Tracking 固体绝缘材料表面在电场和电解液的联合作用下逐渐形成导电通路 的过程。
v 相比漏电起痕指数 Comparative Tracking Index ( CTI ) 材料表面能经受住50滴电解液（0.1%氯化铵水溶液）而没有形成 漏电痕迹的最高电压值，单位为V。
v 耐漏电起痕指数 Proof Tracking Index( PTI ) 材料表面能经受住50滴电解液而没有形成漏电痕迹的耐电压值，以 V表示。
SHENGYI TECHNOLOGY CO,. LTD. 20113二.漏电起痕的原理v 漏电起痕，系指在绝缘表面有电位差的部位形成碳化导电通路使之失 去绝缘性能的现象，并且可以导致电痕破坏。
它是高分子绝缘材料当 其表面受到带正负离子溶液污染物的污染时当外加一定电压作用下其 表面的泄漏电流比干净的表面要大得多。
根据产生的热量Q=电流I的 平方X电阻R当泄漏的电流增大时，该泄漏电流所产生的热量增加蒸 发潮湿污染物的速度加快使高分子材料表面形成不均匀的干燥状态， 导致绝缘表面形成局部干燥点或干燥带。
SHENGYI TECHNOLOGY CO,. LTD. 20114二.漏电起痕的原理v 干区使表面电阻增大这样电场就变得不均匀进而产生闪络放电、在电 场和热的共同作用下促使绝缘材料表面碳化碳化物电阻小促使施加电 压的电极尖端形成的电场强度增大因而更容易产生闪络放电二如此恶 性循环直到引起施加电压的电极间表面绝缘破坏形成导电通道产生漏 电起痕.SHENGYI TECHNOLOGY CO,. LTD. 20115三、漏电起痕模型SHENGYI TECHNOLOGY CO,. LTD. 20116三、漏电起痕模型SHENGYI TECHNOLOGY CO,. LTD. 20117四、CTI在电气产品中的应用v 爬电距离和电气间隙是考核电气产品安全的重要指标。
CTI介绍
4.CTI测试示意图
●空气环境：0~40°C； ●相对湿度：≤80%； ●无明显振动及腐蚀性气体的场所； ●试验电压：100~600V连续可调数显，电压表 显示值最大误差：1.5% ●电极： a: 电极间所成角度为60°±5°,间距为(4±0.1㎜)； b: 对样品压力为:1.00N±0.05N； ●滴液系统： a: （30±5）秒（开启滴液时间28S+开启滴液持 续时间2S）自动计数、数显（可预臵），50滴时 间：（24.5±2）min; b: 滴液针嘴到样品表面高度:35㎜±5㎜(附一个量 规作测量参考); c: 滴液重量:20滴:0.380g~0.489g;50 滴:0.997g~1.147g; ●短路电流：两电极短路时的电流可调至 (1±0.1)A,数显±1%。
报告结束
请指导
6.绝缘材料分类
CTI (V) 黄卡上的表示 大于600 0 400 ---- 599 1 250 ---- 399 2 175 ----249 3 100----174 4 小于 100 5 材料组别 I Ⅱ Ⅲa Ⅲa Ⅲb
7.CTI与PTI的差异
1.相比漏电起痕指数(CTI)：指一种绝缘材料能承受50滴 测试溶液而不引发漏电起痕的最高电压值。它还包括对 材料在进行100滴测试时所显现的特性的有关说明。 2.耐漏电起痕指数(PTI)：指一种绝缘材料能保证承受50 滴测试溶液而不引发漏电起痕的电压值。
测试方法相同，PTI≤CTI
PTI与CTI的不同之处在于：CTI改变施加的电压，求 得材料的最大耐压值，从而决定起痕指数。而PTI所试验 的电压是一个点，只表示该点是否能耐受住电压。换言 之，假设PTI为150V，则说明该材料的漏电起痕性能耐 受到150V，而且实际中可能比该值还高。另一方面，由 于CTI求的是最大耐压值，不会具有大于标注值的实力。
PCB之CTI指数
பைடு நூலகம்．等级划分
CTI值 （V） CTI ≥600 600＞ CTI≥400 400＞CTI ≥250 250＞CTI ≥175 175＞ CTI ≥100 100＞ CTI ＞0
UL等级 （PLC）
0 Ⅱ
1
2 Ⅲa
3
4 Ⅲb --
5
IEC等 Ⅰ 级
4．漏电起痕模型
5．覆铜板CTI测试比较
0.1%氯化铵水溶液（滴）
2．基本概念
• 漏电起痕 Tracking 固体绝缘材料表面在电场和电解液的联合作用 下逐渐形成导电通路的过程。 • 相比漏电起痕指数 Comparative Tracking Index ( CTI ) 材料表面能经受住50滴电解液（0.1%氯化铵水 溶液）而没有形成漏电痕迹的最高电压值，单位 为V。 • 耐漏电起痕指数 Proof Tracking Index( PTI ) 材料表面能经受住50滴电解液而没有形成漏电 痕迹的耐电压值，以V表示。
120 100 80 60 40 20 0 175 200 225 250 300 350 400 450 500 550 600 S1600/S2600 普通FR-4 普通CEM-3
测试电压（V）
覆铜板的CTI测试比较
6．提高CTI思路
• 提高板材CTI主要从树脂入手，尽量减少树 脂分子结构中易碳化、易受热分解的基因。
1．前言

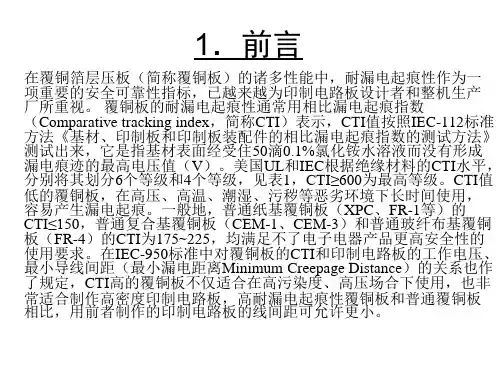

在覆铜箔层压板（简称覆铜板）的诸多性能中，耐漏电起痕性作为一 项重要的安全可靠性指标，已越来越为印制电路板设计者和整机生产 厂所重视。 覆铜板的耐漏电起痕性通常用相比漏电起痕指数 （Comparative tracking index，简称CTI）表示，CTI值按照IEC-112标准 方法《基材、印制板和印制板装配件的相比漏电起痕指数的测试方法》 测试出来，它是指基材表面经受住50滴0.1%氯化铵水溶液而没有形成 漏电痕迹的最高电压值（V）。美国UL和IEC根据绝缘材料的CTI水平， 分别将其划分6个等级和4个等级，见表1，CTI≥600为最高等级。CTI值 低的覆铜板，在高压、高温、潮湿、污秽等恶劣环境下长时间使用， 容易产生漏电起痕。一般地，普通纸基覆铜板（XPC、FR-1等）的 CTI≤150，普通复合基覆铜板（CEM-1、CEM-3）和普通玻纤布基覆铜 板（FR-4）的CTI为175~225，均满足不了电子电器产品更高安全性的 使用要求。在IEC-950标准中对覆铜板的CTI和印制电路板的工作电压、 最小导线间距（最小漏电距离Minimum Creepage Distance）的关系也作 了规定，CTI高的覆铜板不仅适合在高污染度、高压场合下使用，也非 常适合制作高密度印制电路板，高耐漏电起痕性覆铜板和普通覆铜板 相比，用前者制作的印制电路板的线间距可允许更小。
