畜禽饲养--饮水设备 ppt课件

如果水深超过8m以上时就无法吸上水，可以降低 水泵的安装高度。或用长轴深井泵或潜水泵。
ppt课件
11
（二）深井泵
JD型深井泵是一种多 级单吸立式长轴离心 泵，全泵由泵体、输 水管和传动轴、泵座 和电动机等部分组成。 电动机与出水口安装 在地面上，输水管与 泵轴根据井深配置， 泵体安装在井下水中。
a.封闭式 b.半开式 c.开式 1.后盖板 2.平衡孔 3.叶片 4.前盖板 5.吸水口
ppt课件
6
2.离心式水泵的管路及附件
离心泵必须配置一定的管路和附件才能抽水，主 要的管路附件有水管、底阀、闸阀等。
（1）滤网和底阀 （2）闸阀 （3）水管
ppt课件
7
3.离心式水泵的工作原理
首先，要向泵体内灌满水
压力式供水系统示意图
1.水源 2.吸水管 3.水泵 4.扬水管 5.水塔 6.配水管路 7.畜禽舍或其它房
舍
管网送到各用水点，经 水笼头或自动饮水器供 水。
ppt课件
2
鸡舍水罐
ppt课件
3
二、水 泵
泵是一种抽送液体并增加液体能量的机械。
水泵是供水系统中的主要机械设备，根据结构 和用途可分为离心泵、深井泵、潜水泵等。
（一）离心式水泵 离心式水泵由于结构简单，使用 方便，效率较高，应用广泛。离心 式水泵除作为提水的主要设备外， 还可以用来输送稀质饲料或排除污 水粪尿等。
ppt课件
4
（一）离心式水泵
1.离心式水泵的结构 由于离心式水泵的类型很多，构造 也不相同。
单级单吸式清水离心泵的结构图，它由泵体、泵盖、叶轮、 密封环、填料盒、泵轴、悬架、轴承等组成。它只有一个 叶轮，水从叶轮的一侧吸入泵内。
ppt课件
12
（三）潜水电泵
深井潜水电泵是电动机与 水泵合装在一起共同潜入 水中工作的水泵机组。
深井潜水电泵用尼龙绳栓 住机体取放，不能用电缆 线或水管取放，否则损坏 电线和水管。冬季水管的 水应能回流，使水管内无 水，避免冻坏水管。
ppt课件
13
三、饮水器
畜禽养殖场采用饮水器，能满足畜禽饮水 的生理要求，有利于畜禽的生长发育，还 可以节省劳力，降低水耗，减少疾病传染 的机会。常用的饮水器有槽式、真空式、 吊塔式、鸭嘴式、乳头式和杯式等几种。
ppt课件
22
（二）真空式饮水器
真空式饮水器由贮水罐与水盘扣接而成，在 扣接之前，先将贮水罐装满水，扣接以后，
把饮水器搁置在鸡舍里。
空气由出水孔进入贮水罐内，水经出水孔流 至水盘中。当水盘内的水淹没出水孔时，贮
水罐内有一定的真空度，水则停止流出，盘 中保持一定的水位。
1.贮水罐 2.出水孔 3.饮水盘
（一）槽式饮水器
ppt课件
17
（一）槽式饮水器
ppt课件
18
（一）槽式饮水器
ppt课件
19
（一）槽式饮水器
ppt课件
20
（一）槽式饮水器
ppt课件
21
（二）真空式饮水器
真空式饮水器是平养鸡、鸭或其它禽类。 笼养前7天也开可把真空饮水器放到鸡笼里 使用。宠物用饮水器。
该饮水器的优点是结构简单、价格低廉、 使用方便，缺点是需要人工加水，增加劳 动强度。水少时易被鸡弄翻，水洒落地面， 增加舍内湿度。
ppt课件
1.扩散管 2.泵体 3.叶轮 4.蜗形流道 5.吸水管 6.底阀 7.滤网
9
4.离心式水泵的性能参数
（1）流量（Q）
水泵的流量是指单位时间的抽水量，计量单位是 L／s或m3／h。水泵铭牌上标注的流量是额定流 量，水泵在此流量下工作，效率最高。
（2）扬程（H）
水泵的扬程是指水通过水泵后，机械能量增加的 数值，即水泵总的扬水高度，计量单位是m。
ppt课件
15
（一）槽式饮水器
水槽的断面有各种形状， 常用的有V形和U形，可用 镀锌薄钢板或塑料制成， 两端有水堵，中间有接头， 连接时要用胶密封。水槽 用水钩固定在鸡笼的前方， 要保持一定的水平度。
平养鸡时要将水槽安装在 墙边或栅栏前，避免鸡上 到水槽上面踩坏水槽或使 水污染。
ppt课件
16
1.泵体 2.叶轮螺母 3.密封环 4.叶轮 5.引水口6.泵盖 7.水封环 8.填料
9.压盖 10.轴套 11.悬架12.泵轴 13.轴承 14.排水螺孔 15.排气螺孔
ppt课件
5
叶轮
有封闭式、半开式和开式三种
封闭式叶轮的水泵效率高，适用于清水泵上 使用。
半开式和开式叶轮的抽水效率虽低些，但适 用于抽送污水粪尿或稀质饲料。来自动力机械驱动泵轴使叶轮，
在充满了水的泵体内高速旋
转，叶轮内的水产生离心力
向外甩至蜗形流道。由于蜗
形流道的过水断面逐渐增大，
水流速度则减慢，使水压升
高并沿出水管路压送至高处、 1.扩散管 2.泵体
远处。
3.叶轮 4.蜗形流道
5.吸水管 6.底阀 7.滤网
ppt课件
8
3.离心式水泵的工作原理
当叶轮内的水被甩出以后 而形成真空状态，作用于 水源表面的大气压力，将 水通过滤网、底阀和吸水 管压入叶轮。压入叶轮的 水又不断被甩出，如此循 环，水则源源不断地从低 处压送至高处、远处。
第二章 畜禽饲养管理机械设备
第四节 饮水设备
锦州医科大学畜牧兽医学院 黄涛
ppt课件
1

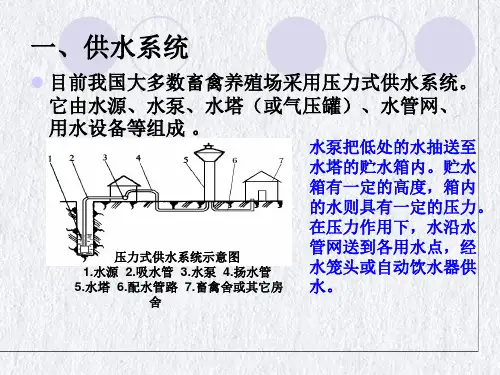

一、供水系统
目前我国大多数畜禽养殖场采用压力式供水系统。
它由水源、水泵、水塔（或气压罐）、水管网、
用水设备等组成 。
水泵把低处的水抽送至
水塔的贮水箱内。贮水
箱有一定的高度，箱内
的水则具有一定的压力。
在压力作用下，水沿水
ppt课件
14
（一）槽式饮水器
用于猪、鸡、牛、羊等动物的饮水，猪、 牛、羊等动物的饮水槽可用石头、钢板、 橡胶等制成，在舍外或舍内使用。
养鸡用水槽可用于笼养和平养，其控制水 位的方式有长流水式和控制水面式两种。
槽式饮水器的优点是结构简单，价格低廉， 供水可靠。但槽式饮水器存在水容易污染、 易传染疾病、蒸发量大、水槽要定期清洗 等缺点，逐渐趋于淘汰。
水泵铭牌上标注的扬程为理论总扬程。它包括实 际扬程与损失扬程两部分，即：H＝H实+h损
ppt课件
10
4.离心式水泵的性能参数
（3）允许吸上真空高度（Hs）
它是说明水泵吸水能力的一个重要参数，表明水 泵不发生汽蚀的最大吸水高度，计量单位为m。
一般离心泵的允许吸上真空高度为6～8m。
选择水泵的依据是根据生产实际中所要求的需水 量、扬程和水位高度。
