永磁同步电机参数测量试验方法
永磁同步电机参数辨识研究
永磁同步电机参数辨识研究永磁同步电机是一种具有高效率、高功率密度和快速响应等优点的电机,广泛应用于各种工业和民用领域。
为了实现永磁同步电机的精确控制和监测,需要对其参数进行准确的辨识。
下面介绍永磁同步电机参数辨识的研究内容和方法。
参数辨识的研究内容永磁同步电机的参数包括定子电阻、转子电阻、漏感电抗、定子电感、转子电感、永磁体磁化强度等。
这些参数的准确性对电机的控制性能和效率具有重要影响。
因此,永磁同步电机参数辨识的研究内容主要包括以下几个方面:(1)电机模型建立电机模型是进行参数辨识的基础,需要建立准确、简洁、适用的电机模型。
常用的永磁同步电机模型包括dq轴等效电路模型、电感电阻模型和磁路模型等。
(2)数据采集和处理对于参数辨识,需要采集电机运行时的电流、电压和转速等数据,并进行预处理,包括滤波、降噪、积分等操作,以提高数据质量和准确性。
(3)参数估计方法参数估计方法是指利用采集的数据,通过数学模型和算法进行参数估计和辨识。
常用的方法包括最小二乘法、最大似然法、粒子群优化法、神经网络方法等。
参数辨识的方法(1)基于模型的方法基于模型的方法是指根据电机的数学模型,通过采集的电机数据进行参数辨识。
常用的方法包括最小二乘法、极大似然法、扩展卡尔曼滤波法等。
这些方法需要先建立电机的数学模型,然后根据采集的数据对模型中的参数进行估计和辨识。
(2)基于信号处理的方法基于信号处理的方法是指通过对电机运行数据进行频谱分析、小波分析等信号处理方法,提取出电机运行时的特征参数,如电流的基波频率、谐波频率等。
然后根据这些特征参数进行电机参数的辨识。
(3)基于神经网络的方法永磁同步电机参数辨识是指通过对永磁同步电机的电、磁等参数进行辨识,从而实现对电机性能的优化控制。
常见的永磁同步电机参数包括:定子电阻、定子漏感、转子漏感、永磁体磁通和磁极数等。
永磁同步电机的参数辨识方法主要有两类:基于模型的方法和基于神经网络的方法。
FOC永磁同步电机驱动调试方法
FOC永磁同步电机驱动调试方法FOC(Field Oriented Control)永磁同步电机驱动调试方法是一种常用的电机控制方法,通过合理调节电机控制参数,实现电机的高效、稳定运行。
以下是FOC永磁同步电机驱动调试方法的步骤:1.硬件连接检查:首先,检查电机与驱动器的硬件连接是否正确。
确保电机的三相线与驱动器的对应输出线正确连接,同时检查电源供电以及信号线的连接是否稳定。
2.运行基本参数设定:在调试软件上设置电机相关基础参数,包括电机电流限制、电机的电气参数等。
具体参数可以参考电机和驱动器的技术手册或者相关资料。
3.位置传感器校准:FOC电机控制通常需要位置传感器的反馈信号,例如编码器或霍尔传感器。
根据具体的传感器类型,在调试软件上进行相关参数校准,确保传感器的输出精确、稳定。
4. PI控制参数设定:FOC电机控制一般采用PI(Proportional-Integral)控制器进行速度和电流控制。
根据电机的特性和性能需求,设置合适的比例系数(Kp)和积分系数(Ki),进行初步调试。
5.初始位置设置:在开始调试之前,需要设定电机的初始位置。
常用的方法是让电机转动到一个已知的机械角度,并记录下此时的电流、速度等参数。
6.转子位置估计:在FOC电机控制中,常用的转子位置估计方法有电流定向观测法和飞轮观测法等。
根据选用的方法,在调试软件上进行相关参数校准,确保能够准确地估计转子的位置。
7.闭环调试:开始闭环调试之前,可以通过手动控制或开环控制,观察电机的反应和性能。
在闭环调试过程中,可以逐步增加控制器的增益,观察电机的速度和电流响应,根据实际情况进行参数调整。
8. 电流环调试:首先进行电流环(Current Loop)的调试,通过调整PI控制器的参数,使得电机的电流跟踪设定值。
观察电流的波形是否平稳、稳定。
9. 速度环调试:在电流环调试完成后,进行速度环(Speed Loop)的调试。
调整PI控制器的参数,使得电机能够按照设定的速度运行,并观察速度的响应和稳定性。
永磁同步电机参数测量试验方法
一、实验目的1. 测量永磁同步电机定子电阻、交轴电感、直轴电感、转子磁链以及转动惯量。
二、实验内容1. 掌握永磁同步电机dq坐标系下的电气数学模型以及机械模型。
2. 了解三相永磁同步电机内部结构。
3. 确定永磁同步电机定子电阻、交轴电感、直轴电感、反电势系数以及转动惯量。
三、拟需实验器件1. 待测永磁同步电机1台;2. 示波器1台;3. 西门子变频器一台;4. 测功机一台及导线若干;5. 电压表、电流表各一件;四、实验原理1. 定子电阻的测量U(例采用直流实验的方法检测定子电阻。
通过逆变器向电机通入一个任意的空间电压矢量i UUU的幅值,直到定子电流,,同时记录电机的定子相电流缓慢增加电压矢量如)和零矢量i01U为经过斩波后的等效为三相定子绕组,B、C1达到额定值。
如图所示为实验的等效图,A、d I为母线电流采样结果。
当通入直流时,低压直流电压。
电机状态稳定以后,电机转子定位,d记录此时的稳态相电流。
因此,定子电阻值的计算公式为:1I?I,I?I??I (1) dcdba2U2d?R (2) s I3dI dAO U dBC图1 电路等效模型2.直轴电感的测量在做直流实验测量定子电阻时,定子相电流达到稳态后,永磁转子将旋转到和定子电压矢量重合的位置,也即此时的d轴位置。
测定定子电阻后,关断功率开关管,永磁同步电机处于自由状态。
向永磁同步电机施加一个恒定幅值,矢量角度与直流实验相同的脉冲电压矢量(例如Uω=0),d轴定子电流将建立起来,则d轴电压方程可以简化为:),此时电机轴不会旋转(1didi?dd L??LiLRi?uRiu??(3) ddddqqdd dtdt轴电压输入时的电流响应为:对于d R U t?L)et()?(1?i(4) d R(4)利用式以及测量得到的定子电阻值和观测的电流响应曲线可以计算得到直轴电感值。
RU为测得的电机定子电阻。
由上式可知电流上升至稳态值的其中为稳态时的电流反应,/R R1???t倍时,,电感与电阻的关系式可以写成:L d R?L?t(5)0.632d其中为电流上升至稳态值倍时所需的时间.交轴电感的测量3.L施加一脉冲电压矢量。
基于参数辨识技术的永磁同步电动机参数测定
关键词 :永磁 同步 电动机 ;参数辨识;最 小二乘法
中 图 分 类 号 :T 5 M3 l 文献标识码:A
为 发展 趋 势 n ,这 一 工作 的前 提 即 是精 确 确 定永 磁 同 步 电动机 相 关参 数 。 由于采 用 实验 的方法 无 法 直 接测 定 永磁 同步 电动 机 的转 子参 数 , 因此 本文 基
Nd e P S d n i e y t e a p o c e p e i e I s F B M M i e t d b p r a h a r c s . ti i f h r
s o a ep o o e p r a h i ai d e e t e h wn t t r p s d a p o c s l a f ci . h t h v dn v
摘要 :精确测 定永磁 同步 电动机参 数具有重要 意义 。基 于 由0数学模 型与直流 衰减实验 ,采用最 小二乘 参数辨识 方 法, 测定 了一 台 75 W Nd e .k F B永磁 同步 电动机 的若干参数。 通过实 验结果 与计算机仿真 结果 的对 比分析 可以看 出,所
辨 识 的参 数 是准 确 可靠 的 。
SUN ・i Lil ng,XU ・ ing,LIHe m i Bo q a - ng
( p r n f l t c l n ie r g Not hn lc i P we i es y a dn 7 0 3 hn ) De at t E e r a E gn ei , r C iaEe t c o r v ri ,B o ig0 1 0 ,C ia me o ci n h r Un t
维普资讯
第 2 卷 第 4期 9
20 0 2年 l 0月

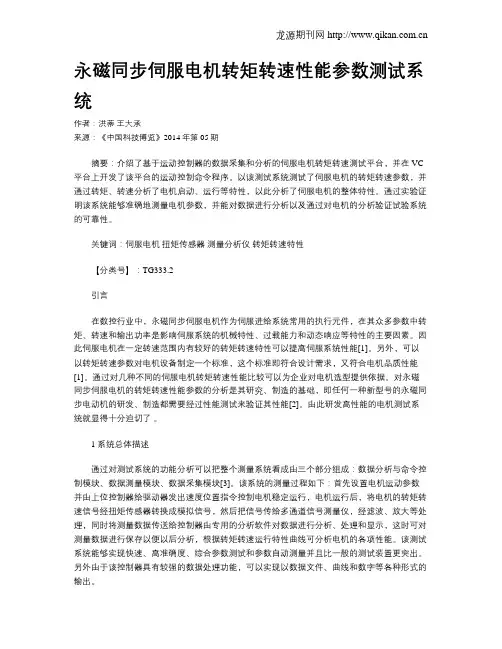

永磁同步伺服电机转矩转速性能参数测试系统
永磁同步伺服电机转矩转速性能参数测试系统作者:洪蒂王大承来源:《中国科技博览》2014年第05期摘要:介绍了基于运动控制器的数据采集和分析的伺服电机转矩转速测试平台,并在VC 平台上开发了该平台的运动控制命令程序。
以该测试系统测试了伺服电机的转矩转速参数,并通过转矩、转速分析了电机启动、运行等特性,以此分析了伺服电机的整体特性。
通过实验证明该系统能够准确地测量电机参数,并能对数据进行分析以及通过对电机的分析验证试验系统的可靠性。
关键词:伺服电机扭矩传感器测量分析仪转矩转速特性【分类号】:TG333.2引言在数控行业中,永磁同步伺服电机作为伺服进给系统常用的执行元件,在其众多参数中转矩、转速和输出功率是影响伺服系统的机械特性、过载能力和动态响应等特性的主要因素。
因此伺服电机在一定转速范围内有较好的转矩转速特性可以提高伺服系统性能[1]。
另外,可以以转矩转速参数对电机设备制定一个标准,这个标准即符合设计需求,又符合电机品质性能[1]。
通过对几种不同的伺服电机转矩转速性能比较可以为企业对电机选型提供依据。
对永磁同步伺服电机的转矩转速性能参数的分析是其研究、制造的基础,即任何一种新型号的永磁同步电动机的研发、制造都需要经过性能测试来验证其性能[2]。
由此研发高性能的电机测试系统就显得十分迫切了。
1 系统总体描述通过对测试系统的功能分析可以把整个测量系统看成由三个部分组成:数据分析与命令控制模块、数据测量模块、数据采集模块[3]。
该系统的测量过程如下:首先设置电机运动参数并由上位控制器给驱动器发出速度位置指令控制电机稳定运行,电机运行后,将电机的转矩转速信号经扭矩传感器转换成模拟信号,然后把信号传给多通道信号测量仪,经滤波、放大等处理,同时将测量数据传送给控制器由专用的分析软件对数据进行分析、处理和显示,这时可对测量数据进行保存以便以后分析,根据转矩转速运行特性曲线可分析电机的各项性能。
该测试系统能够实现快速、高准确度、综合参数测试和参数自动测量并且比一般的测试装置更突出。
永磁同步电机电感参数测量系统的设计与分析
De s i g n a n d Ana l y s i s o f Me a s ur e me nt S y s t e m f o r I n du c t a nc e s o f Pe r ma ne n t Ma g ne t S y nc h r o n o us Mo t o r s
2 .C h i n a G r o u p C o p o r a t i o n R & D C e n t e r ,C h a n g c h u n 1 3 0 0 1 1 ,C h i n a )
Ab s t r a c t :Ba s e d o n t h e s t e a d y - s t a t e v o l t a g e e q ua t i o n, a n e n g i n e e r i n g d — q a x i s i n d u c t a n c e s me a s u r e me n t me t h o d wa s p u t f o r wa r d f o r pe r ma n e n t ma g n e t s y n c h r o n o u s mo t o r s .F i r s t ,t h e l i n e v o l t a g e wa s me a s u r e d t h r o ug h t h e p o we r a n a l y z e r t o e l i mi n a t e t h e i n lu f e n c e o f PW M s i g n a l d e a d— t i me a n d f o r wa r d v o l t a g e d r o p o f I GBT,a n d t h e t e mp e r a t u r e d e p e n d e n c e o f b o t h t h e s t a t o r r e s i s t a n c e a n d t h e lu f x l i n k a g e we r e me a s u r e d t o e — l i mi na t e t h e i n lu f e n c e o f t e mp e r a t u r e .Th e n,t he mi c r o c o n t r o l l e r s a mp l e d t h e v o ha g e,c u r r e n t a nd p o s i t i o n s i g n a l s y nc h r o n o u s l y a n d c a l c u l a t e d t h e d — q a x i s v o l t a g e a nd c u r r e n t .Fi n a l l y,t he d — q a x i s i n d u c t a n c e s we r e c o mp u t e d f r o m t h e s t e a d y — s t a t e v o l t a g e e q u a t i o n .T he e x p e r i me n t a l r e s u l t s i l l us t r a t e t h e me t h o d e l i mi n a t e s t h e i mp a c t o f v o l t a g e d r o p o f I GBT,PW M s i g n a l d e a d- t i me a n d t e mp e r a t u r e.I t c a n a c c u r a t e l y me a s u r e t h e d— q a x i s i n d u c t a n c e s u nd e r t h e di f f e r e n t c u r r e n t a n d ma g n e t i c s a t u r a t i o n.a n d c a n b e a p p l i e d t o d i f f e r e n t s t r u c t ur e
永磁同步电机的选型及参数校验
为了有效缓解能源问题和环境压力,除中国外,美、德、日、韩、法、英等世界上主要的汽车产销国家也均推出了较为明确的新能源汽车发展规划。
中国针对纯电动轿车驱动电机系统的技术战略将进一步朝着轻量化、能源低碳化、提高使用效率等方向发展,如何全面有效且精确地使用驱动电机的性能是当前整车企业不断探索的关键。
1永磁同步电机1.1驱动电机类型电动机按其工作电流分类,可分为直流电动机和交流电动机。
长期以来,直流电动机由于成熟稳定的调速技术优点,广泛应用在工业过程中,但其结构复杂、故障率高,不能满足离散的动态环境。
随着新型电力电子器件的发明及推广和计算机控制技术的发展,现阶段的纯电动轿车普遍选用交流电机驱动系统。
近年来,随着第3代稀土永磁材料性能的不断提高,具备剩磁高、矫顽力高、磁性能高等优点使其在工业中得到了广泛的应用[1]。
乘用车行业中,永磁同步电机具备功率因数高、效率高、启动转矩大、功率密度高及可靠性高等优点使其在驱动电机系统的使用中占有主导地位[2]。
1.2永磁同步电机工作原理长期以来,制约交流电机控制技术发展的是转矩和磁链的耦合性,使其控制精度难以提升。
20世纪60~70年代,K.Hasse和F.Blaschke提出了控制定子电流矢量技术,也叫矢量控制技术,实现了磁链和转矩解耦,永磁同步电机也是采用此控制方式。
经过几十年的发展,永磁同步电机的控制技术逐步完善,控制技术的动态模型具体步骤如图1所示。
矢量控制技术是通过调节电枢电流和磁场电流来控制电机。
现在有些企业为了提高转矩的响应速度,通过直接调节工作电压来改变定、转子磁链的夹角来控制电机的输永磁同步电机的选型及参数校验魏亚帅,朱德祥,李营,曹国振(海马新能源汽车有限公司,河南郑州451450)摘要:根据永磁同步电机在纯电动轿车中的应用特性,结合整车参数及动力性参数需求,对永磁同步电机进行匹配选型。
采用MATLAB强大的数学计算功能,结合驱动电机控制器的控制策略,对永磁同步电机能够达到的整车动力性能进行校验,可精确计算出整车的电驱动系统性能,更为精准确定匹配的合理性。
永磁同步电机参数测量试验方法(精编文档).doc
【最新整理,下载后即可编辑】永磁同步电机参数测量实验一、实验目的1. 测量永磁同步电机定子电阻、交轴电感、直轴电感、转子磁链以及转动惯量。
二、实验内容1. 掌握永磁同步电机dq 坐标系下的电气数学模型以及机械模型。
2. 了解三相永磁同步电机内部结构。
3. 确定永磁同步电机定子电阻、交轴电感、直轴电感、反电势系数以及转动惯量。
三、拟需实验器件1. 待测永磁同步电机1台;2. 示波器1台;3. 西门子变频器一台;4. 测功机一台及导线若干;5. 电压表、电流表各一件;四、实验原理1. 定子电阻的测量采用直流实验的方法检测定子电阻。
通过逆变器向电机通入一个任意的空间电压矢量U i (例如U 1)和零矢量U 0,同时记录电机的定子相电流,缓慢增加电压矢量U i 的幅值,直到定子电流达到额定值。
如图1所示为实验的等效图,A 、B 、C 为三相定子绕组,U d 为经过斩波后的等效低压直流电压。
I d 为母线电流采样结果。
当通入直流时,电机状态稳定以后,电机转子定位,记录此时的稳态相电流。
因此,定子电阻值的计算公式为:1,2a dbcd I I I I I ===- (1) 23d s d U R I = (2)图1 电路等效模型 2. 直轴电感的测量在做直流实验测量定子电阻时,定子相电流达到稳态后,永磁转子将旋转到和定子电压矢量重合的位置,也即此时的d 轴位置。
测定定子电阻后,关断功率开关管,永磁同步电机处于自由状态。
向永磁同步电机施加一个恒定幅值,矢量角度与直流实验相同的脉冲电压矢量(例如U 1),此时电机轴不会旋转(ω=0),d 轴定子电流将建立起来,则d 轴电压方程可以简化为:d d d q q d di u Ri L i L dt ω=-+d d d d di u Ri L dt =+ (3)对于d 轴电压输入时的电流响应为:()(1)d R t L U i t e R -=- (4)利用式(4)以及测量得到的定子电阻值和观测的电流响应曲线可以计算得到直轴电感值。
永磁同步伺服电机反电动势怎么测?一文讲解清楚
永磁同步伺服电机反电动势怎么测?一文讲解清楚据电磁定律,当磁场变化时,附近的导体会产生感应电动势,其方向符合法拉第定律和楞次定律,与原先加在线圈两端的电压正好相反,这个电压就是反电动势。
在永磁同步伺服电机中,只要电机在转动,必然会有线圈切割磁力线,所以会有反电动势产生。
反电动势用E1表示,其有效值的计算如下式:其中:KE——为比例常数;FN——为定子电流的频率;NL——为每相定子绕组的匝数;ф——为主磁通的振幅值。
一、反电动势决定因素◆转子角速度◆转子磁体产生的磁场◆定子绕组的匝数当电机设计完毕,转子磁场与定子绕组的匝数都是确定的,因此唯一决定反电动势的因数是转子角速度,或者说是转子转速,随着转子速度的增加,反电动势也随之增加。
二、反电动势测试方法根据永磁交流伺服电动机通用技术条件描述,我们一般采用反电动势常数来对永磁同步电机进行考核。
反电势常数是永磁同步电机一项很重要的技术指标参数,它关系到电机运行性能及控制器的设计工作。
因此,在永磁同步伺服电机生产中必须对该项参数进行精确测试,通过标准的检测方法验证设计产品是否满足技术要求。
GB/T50349永磁交流伺服电动机通用技术条件中规定先将被试电机拖动至技术条件规定的某一转速n,再用示波器观测其波形,通过电压及转速计算得出反电动势常数(Ke),并且要求Ke符合永磁同步伺服电机技术条件规定。
图示1:反电动势测试平台如上图所示为永磁同步伺服电机反电动势测试平台,按照试验标准要求陪试电机做电动运行,拖动被试电机空载运行转速至n;由转速传感器完成转速测试,WP4000变频功率分析仪完成被试电机线反电动势U测试。
试验时测取电机空载转速为n时的线反电动势U,用下式计算反电动势常数,以验证是否满足技术要求限制范围。
式中:Ke——反电动势常数,单位为伏特每弧度负一次方秒(V/rad*-1 );U——电机线反电动势,单位为伏特(V),正弦波驱动电机用线反电动势有效值,方波驱动电机用线反电动势幅值;N——被测点转速,单位为转每分(r/min)。
一种永磁同步电机参数测量方法
永磁同步电机性能与参数辨识研究
永磁同步电机性能与参数辨识研究永磁同步电机是一种广泛应用于工业领域的高性能电机。
它具有高效率、高功率密度、高转矩密度以及较高的控制精度等优点,因此在电动汽车、风力发电、工业自动化等领域得到了广泛应用。
而为了更好地了解和优化永磁同步电机的性能,参数的准确辨识成为研究的重点。
首先,针对永磁同步电机的性能辨识研究,需要了解电机的基本工作原理和电气等效模型。
永磁同步电机由转子和定子两部分组成,转子上包含有恒磁铁,因此具有永磁特性。
电机的性能取决于电机的参数,包括不同转速下的转矩-电流特性、磁场分布等。
因此,需要对电机的参数进行准确辨识,以便进一步优化控制策略和提高电机的性能。
其次,永磁同步电机的参数辨识方法可以通过实验和数学建模的结合来实现。
实验方法主要通过测量电机在不同工况下的电流、电压和转速等参数,然后利用这些数据拟合电机的等效模型,从而得到电机的参数。
这种方法的优点是具有较高的准确性,能够直接反映电机的真实性能。
但是实验方法需要较大的成本和复杂的实验设备,而且时间成本较高。
另外,还可以通过数学建模方法来辨识永磁同步电机的参数。
这种方法基于电机的等效模型和参数辨识技术,通过数学计算和仿真模拟,得到电机的参数。
数学建模方法优点是成本低、实验操作简单,且具有较高的灵活性。
但是该方法在参数的准确性上可能与实验方法存在差异,需要对建模过程进行精确的数学推导和合理的模型假设。
除了以上两种方法,还可以采用神经网络辨识方法来研究永磁同步电机的性能和参数。
神经网络辨识方法利用神经网络的学习和拟合能力,通过输入电机的电流、转速等参数,训练神经网络模型并预测电机的性能和参数。
神经网络辨识方法相对于传统的数学建模方法和实验方法,具有较高的自适应性和准确性,且能够处理非线性和复杂性能,因此在近年来被广泛研究和应用。
总结起来,永磁同步电机性能与参数的辨识研究对于进一步优化电机的控制策略和提高电机的性能具有重要的意义。
可以通过实验方法、数学建模方法和神经网络辨识方法来实现对电机参数的准确辨识。
永磁同步电机参数测试系统的设计
TANG C h e n, Z HANG Ma o y u n, J I A Bi n g
( S c h o o l o f Me c h a t r o n i c a l E n g i n e e r i n g ,C h a n g c h u n Un i v e r s i t y o f S c i e n c e a n d Te c h n o l o g y ,C h ng a c h u n 1 3 0 0 2 2 )
精确参数值进行计算 ,常用的参数有定子 电阻、定子 d 轴 电感 、定子 q 轴电感等 。本文设计 了一种 永磁 同步 电机参数测试 系 统 ,通过单片机的辨 识算法来估算 电机参数 真实值 ,为电机驱动器的设 计者提供 了一种很好的辅助工具。 关键词 :永磁 同步 电机 ;参数 测试 ;定子 电阻;定子 电感
d e s i g n e r s .
基于dSPACE实验平台的永磁同步电机参数测量
Pa r a me t e r I de n t i ic f a t i o n o f Pe r ma n e n t Ma g n e t S y nc hr o n o us Mo t o r Ba s e d o n dS PACE Ex pe r i me nt a l Pl a t f o r m
绕组 电阻 、电感 和 转 子磁 链 的方 法 ,此 法 涉 及 的控
简单 、体 积 小 、效 率 高 、功 率 因数 高 、转 动 惯 量 低 等优 点 。随 着永磁 材料 磁性 能 的 提高 ,在 中小功 率 、 高精 度 、高 可 靠 性 、宽 调 速 范 围 的伺 服 系统 中 ,永
ZHANG Ba n g f u,CHENG Mi n g,W ANG We i ,HUA We i
( S c h o o l o f E l e c t r i c a l E n g i n e e r i n g, S o u t h e a s t U n i v e r s i t y , N a n j i n g 2 1 0 0 9 6 ,C h i n a )
( 东南 大学 电气工程学院 ,南京 2 1 0 0 9 6 ) 摘 要 :永磁 同步 电机参数 的准确测量对 高性 能的永磁 同步 驱动系统 的分 析与控制 至关重要 。该文基 于 d S P A C E测
试平 台,应用新 的参数测量方法测量永磁 同步电机参数 。利用永磁同步电机发 电实 验及 相应模 型仿 真来检验测试 所 得 电机参数 的准确度 。测试结果 和仿 真结 果吻合较好 ,说明 了该方法的可行性和有效性 ,具有工程实际应 用价值 。 关键词 :永磁 同步 电机 ;参数测量 ;d S P A C E;仿 真 中图分类 号 :T M3 4 1 ; T M3 5 1 文献标 志码 :A 文章编 号 :1 0 0 1 — 6 8 4 8 ( 2 0 1 3 ) 0 7 - 0 0 4 5 — 0 3
永磁同步电机带宽测试国标方法
永磁同步电机带宽测试国标方法1. 概述永磁同步电机是一种新型的高性能电机,广泛应用于工业生产、交通运输和家用电器等领域。
其具有高效率、高功率密度、低噪音等优点,在电动汽车、风力发电等领域有着重要的应用价值。
然而,由于永磁同步电机具有高精度的控制要求,需要对其控制带宽进行精确的测试。
2. 带宽测试的重要性永磁同步电机控制带宽是指电机转速随控制系统输出指令变化时的响应速度和稳定性。
带宽测试能够反映电机控制系统的动态特性,为系统的优化和改进提供重要依据。
对永磁同步电机带宽进行准确、可靠的测试具有重要的工程意义。
3. 国标方法的制定针对永磁同步电机带宽测试的需求,国家标准化委员会制定了相应的国家标准方法。
该方法结合了国际上通用的测试方法和国内实际工程应用的特点,经过多次讨论和修订,已经得到了广泛的应用和认可。
4. 国标方法的具体内容国标方法主要包括以下几个方面的内容:(1) 实验仪器和设备的要求:包括测试仪器的精度等级、测量范围、采样率、数据处理能力等方面的要求。
(2) 实验步骤和流程:明确了带宽测试的具体步骤和流程,包括准备工作、实验参数设置、实验数据采集和处理等。
(3) 实验数据处理方法:介绍了对实验数据进行处理和分析的方法,包括信号滤波、频谱分析、响应曲线拟合等。
(4) 结果判定和评价标准:给出了带宽测试结果判定的准则和评价标准,确保测试结果的准确性和可靠性。
5. 实际应用情况国标方法经过多次试验和应用,得到了工程领域的广泛认可和应用。
在永磁同步电机的研究与开发、生产制造、电机控制系统的调试和改进等方面取得了显著的效果。
6. 总结永磁同步电机带宽测试是电机控制系统设计和调试的重要环节,国家标准方法的制定为永磁同步电机的应用和推广提供了可靠的技术支持和保障。
随着永磁同步电机技术的不断发展和应用领域的拓展,带宽测试国标方法的不断完善和更新,将为电机控制系统的性能提升和工程应用的推动提供重要的技术支持。
一种永磁同步电机离线参数辨识方法与流程
一种永磁同步电机离线参数辨识方法与流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!永磁同步电机的离线参数辨识方法与流程详解永磁同步电机(Permanent Magnet Synchronous Motor, PMSM)在工业自动化、电动汽车等领域有着广泛应用。
简述永磁同步电机定子的检测内容
简述永磁同步电机定子的检测内容一、引言永磁同步电机是一种高效率、高功率密度的电机,具有广泛的应用前景。
在永磁同步电机的制造和使用过程中,对其定子进行检测是非常重要的。
本文将从定子检测的原理、方法和内容三个方面进行详细介绍。
二、定子检测原理永磁同步电机定子检测的基本原理是利用电磁学原理和物理学原理,通过测量不同信号来判断定子是否正常。
1. 磁场分析法该方法是通过分析永磁同步电机在工作状态下产生的磁场分布情况来判断定子是否正常。
具体方法是使用霍尔元件或磁敏传感器等装置,在不同位置上对电机进行测试,并根据测试结果得出不同位置上的磁场强度和方向,从而判断定子是否存在故障。
2. 电流分析法该方法是通过分析永磁同步电机在工作状态下产生的电流信号来判断定子是否正常。
具体方法是使用功率分析仪等设备对电机进行测试,并根据测试结果得出不同位置上的电流大小和方向,从而判断定子是否存在故障。
3. 音波分析法该方法是通过分析永磁同步电机在工作状态下产生的声音信号来判断定子是否正常。
具体方法是使用声音传感器等装置,在不同位置上对电机进行测试,并根据测试结果得出不同位置上的声音信号,从而判断定子是否存在故障。
三、定子检测方法永磁同步电机定子检测的方法主要包括非接触式检测和接触式检测两种。
1. 非接触式检测非接触式检测是指在不拆卸电机的情况下进行检测,主要包括磁场分析法和音波分析法。
这种方法适用于需要长期监测电机状态的场合,可以有效地提高设备可靠性和安全性。
2. 接触式检测接触式检测是指需要拆卸电机后才能进行检测,主要包括电流分析法。
这种方法适用于需要对电机进行深入维修或更换部件的场合,可以有效地提高维修效率和质量。
四、定子检测内容永磁同步电机定子检测内容主要包括以下几个方面:1. 定子绝缘强度测试:通过测量定子的绝缘电阻、介电强度等参数来判断定子的绝缘状态,从而预测定子的寿命和故障风险。
2. 定子匝间短路测试:通过测量定子匝间电阻、匝间电容等参数来判断定子是否存在匝间短路现象,从而预防因匝间短路引起的故障。
探析永磁同步电机的电气性能测试方法[权威资料]
探析永磁同步电机的电气性能测试方法摘要:伴随着现代建筑技术的不断发展,我们在针对建筑高度的提升中,对其提升系统的依赖也越来越严重,最简单的从电梯系统方面的电器使用情况,就可以看出近年来的建筑业发展。
而随着电梯的使用,起重永磁同步电机在使用过程中的温度提升问题,也不断的出现一些新的问题,因为电机在进行运转的过程中,会产生升温等一系列问题,导致其在电机提升过程中,磁性出现下降,这就可能导致一些不必要的麻烦发生。
而这里我们主要针对的就是永磁电机的电器性能测试进行的讨论。
关键词:温升;永磁同步电机;电气性能测试电机的温升问题是在进行电极设计中要考虑到的主要因素。
当在永磁同步电机在进行电梯的提升过程中,一旦出现了问题,那么整个电梯中的乘客,就很可能面临不同的生命安全问题。
所以在进行永磁电机的性能测试过程中,我们主要应对的问题就是针对其在提升过程中,由于升温带来的性能上的改变。
下面我们主要针对温升对永磁同步电机的影响,进行讨论。
一、温升对永磁同步电机的影响在电机的技术指标中,温升直接关系到了电机的使用寿命问题,对于运行的可靠性方面,也有着决定性的影响。
在新品的研发过程中,对老系列的优化改良,也需要妥善处理其中电机的温升问题,将其各项指标都能够在允许的开发程度上,才能够进行生产和实际运用。
在进行电机的设计过程中,我们初步的进行计算,在对于整体的试样机器的温度分布温升测试中,只有确保其各项数据指标达到应用的功能标准,才能够进行使用,这样对于其综合分析以及工作调整,都能够提供更为合理的技术指标,从而避免使用中的温升影响。
在电机的温升因素中,传统的计算方法,主要是通过控制电机的电流密度以及相应的负荷数值来确定其结构的,在温升的计算过程中,对于整体的结构划分方面,也主要应对的是在进行计算过程中,对整体的信息影响,通过绕组以及机做进行温升的测试,从而决定其绕组的平均温度设定。
在进行电机的内部温度分布确定中,针对分散的热效情况来决定其差异上的反差,这对于热负荷高的铁芯电机方面,则可能差生比较大的误差影响。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一、实验目的
1. 测量永磁同步电机定子电阻、交轴电感、直轴电感、转子磁链以及转动惯量。
二、实验内容
1. 掌握永磁同步电机dq 坐标系下的电气数学模型以及机械模型。
2. 了解三相永磁同步电机内部结构。
3. 确定永磁同步电机定子电阻、交轴电感、直轴电感、反电势系数以及转动惯量。
三、拟需实验器件
1. 待测永磁同步电机1台;
2. 示波器1台;
3. 西门子变频器一台;
4. 测功机一台及导线若干;
5. 电压表、电流表各一件;
四、实验原理
1. 定子电阻的测量
采用直流实验的方法检测定子电阻。
通过逆变器向电机通入一个任意的空间电压矢量U i (例如U 1)和零矢量U 0,同时记录电机的定子相电流,缓慢增加电压矢量U i 的幅值,直到定子电流达到额定值。
如图1所示为实验的等效图,A 、B 、C 为三相定子绕组,U d 为经过斩波后的等效低压直流电压。
I d 为母线电流采样结果。
当通入直流时,电机状态稳定以后,电机转子定位,记录此时的稳态相电流。
因此,定子电阻值的计算公式为:
1
,2a d b c d I I I I I ===-
(1)
23d
s d
U R I =
(2)
图1 电路等效模型
2. 直轴电感的测量
在做直流实验测量定子电阻时,定子相电流达到稳态后,永磁转子将旋转到和定子电压矢量重合的位置,也即此时的d 轴位置。
测定定子电阻后,关断功率开关管,永磁同步电机处于自由状态。
向永磁同步电机施加一个恒定幅值,矢量角度与直流实验相同的脉冲电压矢量(例如
U 1),此时电机轴不会旋转(ω=0),d 轴定子电流将建立起来,则d 轴电压方程可以简化为:
d
d d q q d
di u Ri L i L dt
ω=-+d
d d d
di u Ri L dt
=+ (3)
对于d 轴电压输入时的电流响应为:
()(1)d R
t L U
i t e R
-=-
(4)
利用式(4)以及测量得到的定子电阻值和观测的电流响应曲线可以计算得到直轴电感值。
其中U /R 为稳态时的电流反应,R 为测得的电机定子电阻。
由上式可知电流上升至稳态值的倍时,1d
R
t L -
=-,电感与电阻的关系式可以写成:
0.632d L t R =•
(5)
其中为电流上升至稳态值倍时所需的时间.
3. 交轴电感的测量
测出L d 之后,在q 轴方向(d 轴加90°)施加一脉冲电压矢量。
电压矢量的作用时间一般选取的很短
,小于电机的机械时间常数,保证电机轴在电压矢量作用期间不会转动。
则q 轴电压方
程可以简化为:
q q q d d q
di u Ri L i L dt
ωωψ=+++
q q q q
di u Ri L dt
=+ (6)
q 轴电流将按如下的指数形式建立:
()(1)q
R t L U
i t e R
-
=
-
(7)
利用测量直轴电感的方法同样可以测量交轴电感。
此外,由于没有正好超前d 轴90°的电压矢量,需要施加一个60°和120°合成矢量来完成等效q 轴电压矢量的施加过程。
并且在进行脉冲电压实验的过程中,电压幅值和作用时间 应选择适当。
电压幅值选择太小,影响检测精度,过大可能使电流超过系统限幅值影响系统安全。
作用时间过短,采样点少,获取的电流信息少,也会影响检测精度,作用时间过长,电流同样可能过大影响系统安全,并且电机容易发生转动。
4. 反电势系数的测量
采用空载实验法,即用测功机带动被测永磁同步电机以一定的转速旋转,同时保持被测电机负载开路,测试此时的电机空载相电压,即为反电势电压。
结合转速、反电势可以计算得出相应的反电势系数,计算公式如下:
1000e E
K n
=
⨯ (8)
式中:E 为反电势,n 为转速。
电机的反电势系数,其定义为每1000PRM 时电机每相绕组上的反电势
电压的有效值(请注意不是线线电压,是线到中性线的电压,单位为:V/KRPM/相)
这种方法需要将被测电机运行至发电状态,并且需要负载开路手动测试反电势。
5. 转动惯量的测量 根据简化的电机运动方程:
e L T T J
t
ω
∆-=∆ (9)
在电机恒转矩运行过程中,测量时间t ∆内电机转速的变化ω∆,即可计算得转动惯量。
保持永磁电机定子端开路,首先用测功机以恒定转矩拖动电机加速运行,分别记录t 1与t 2时刻转速ω1与ω2;然后让电机自由停机,并分别记录t 3与t 4时刻的转速ω3与ω4。
列写
方程组:
21
021
430430m J T T t t J T t t ωωωω-⎧⋅=-⎪-⎪⎨
-⎪⋅=-⎪-⎩
(10)
式中T m 为测功机施加给永磁电机转子的转矩,可由测功机的功率与转速求得,即T m =P/(n p ω),T 0为空载转矩。
解方程组即可得转动惯量J 。
五、实验步骤
1. 给电机施加直流电压,缓慢增加电压矢量,使得定子电流达到额定值,记录直流侧等效
电压。
利用公式(2)计算出定子电阻。
I N 为电机的额定电流 表一:
2. 待测试完定子电阻电机静止后,继续按顺序施加步骤1中的电压矢量,其幅值为步骤1
中的额定电流下的电压幅值,此时电机处于静止状态,利用示波器记录直流母线电流波形,并读取电流上升至稳态值的倍时所需的时间,利用公式
(5)计算出直轴电感值。
表二: 注:U 1为母线电流为电机额定电流的20%时所需的等效直流电压,其他依次内推。
3. 利用变频器施加一个60°和120°合成矢量产生所需的超前d 轴90°的q 轴电压矢量,
并且合成矢量的作用时间必须尽可能小,避免电机发生转动,利用示波器记录直流母线电流波形,并分别读取电流上升至稳态值的、、、倍时所需的时间。
利用公式(7)计算交轴电感值。
表三:
4. 利用测功机带动待测电机转动,记录不同转速下电机的相电压幅值,利用公式(8)计算
得到反电势系数。
ω为其额定转速
表四:
5. 保持永磁电机定子端开路,首先用测功机以恒定转矩拖动电机加速运行,分别记录t1
与t2时刻转速ω1与ω2;然后让电机自由停机,并分别记录t3与t4时刻的转速ω3与ω4。
表四:。
