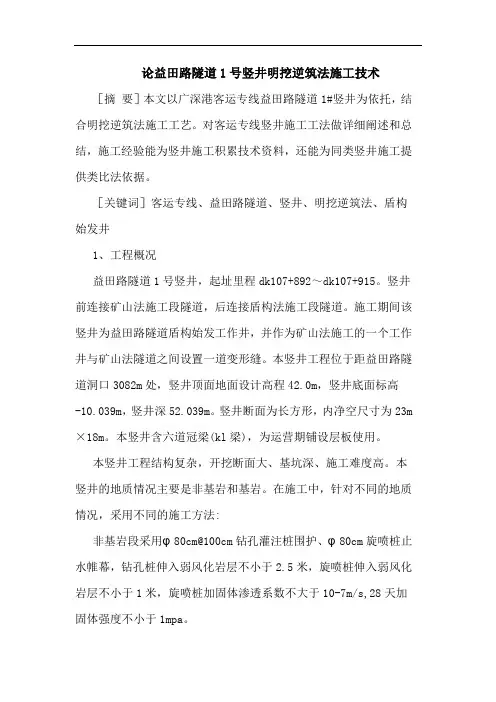

益田路隧道1号竖井明挖逆筑法施工技术

益田路隧道1号竖井明挖逆筑法施工技术

论益田路隧道1号竖井明挖逆筑法施工技术[摘要]本文以广深港客运专线益田路隧道1#竖井为依托,结合明挖逆筑法施工工艺。

对客运专线竖井施工工法做详细阐述和总结,施工经验能为竖井施工积累技术资料,还能为同类竖井施工提供类比法依据。

[关键词]客运专线、益田路隧道、竖井、明挖逆筑法、盾构始发井1、工程概况益田路隧道1号竖井,起址里程dk107+892~dk107+915。

竖井前连接矿山法施工段隧道,后连接盾构法施工段隧道。

施工期间该竖井为益田路隧道盾构始发工作井,并作为矿山法施工的一个工作井与矿山法隧道之间设置一道变形缝。

本竖井工程位于距益田路隧道洞口3082m处,竖井顶面地面设计高程42.0m,竖井底面标高-10.039m,竖井深52.039m。

竖井断面为长方形,内净空尺寸为23m ×18m。

本竖井含六道冠梁(kl梁),为运营期铺设层板使用。

本竖井工程结构复杂,开挖断面大、基坑深、施工难度高。

本竖井的地质情况主要是非基岩和基岩。

在施工中,针对不同的地质情况,采用不同的施工方法:非基岩段采用φ80cm@100cm钻孔灌注桩围护、φ80cm旋喷桩止水帷幕,钻孔桩伸入弱风化岩层不小于2.5米,旋喷桩伸入弱风化岩层不小于1米,旋喷桩加固体渗透系数不大于10-7m/s,28天加固体强度不小于1mpa。

位于基岩地段采用喷锚支护,初期支护参数为:10cm厚c25喷射混凝土,单层φ10mm钢筋网,网格间距15cm×15cm;锚杆采用φ20mm砂浆锚杆,l=3.0m或4.0m,水平面夹角12°,间距1.5m*1.5m(竖*横)。

侧墙开洞侧锚杆采用φ20mm玻璃纤维锚杆,l=4.0m,间距1.5m*1.5m(竖*横)。

工作井主体结构采用c35防水钢筋混凝土,位于20米以上结构抗渗等级不小于s8,位于20米以下结构抗渗等级不小于s10。

竖井每次开挖4.5米,开挖后及时施作内衬结构。

2、工程地质竖井场地内自上而下分布以下地层:(1)人工填土层:主要为素填土,局部为杂填土。

逆作法圆形深竖井快速施工及质量管控技术

逆作法圆形深竖井快速施工及质量管控技术

逆作法圆形深竖井快速施工及质量管控技术摘要:在水利工程建设中对圆形深竖井施工提出了一定的要求,为了使工程建设的进行达到实际要求,应对施工质量加强控制。

通过对工程实际情况的分析,提出工程施工各部分的要求,对施工质量控制措施进行明确,使工程建设顺利进行,以提升工程的整体质量,进而实现水利工程施工的总体目标。

关键词:圆形深竖井;逆作法;质量管控引言随着基础工程建设的推进,对工程建设技术应用提出了更高的要求。

其中水利工程作为重要的部分,影响着社会生产及人们生活的用水情况,为社会稳定发展提供了支持。

在工程施工中对地下深层空间竖井施工应产生重视,由于其施工效果影响着工程的质量,如果缺少对质量的有效管控,会影响工程的应用效果。

逆作法圆形深竖井施工技术的应用可发挥出有效的作用,为水利工程建设提供保障。

1工程概况我国的珠江三角洲水资源配置工程作为重要的工程,有着受水区域广及输水线路长的特点。

该工程属于其中的土建施工A6标段,全长为7.79km,其中包括了三座圆形竖井、三个双线盾构区间开挖。

经过对详细的调查,三座圆形竖井分别为GZ11#工作井、GZ12#工作井、GZ13#工作井,结构直径为35.9m,开挖深度在51.63-57.42m范围之内。

在施工中对围护结构使用水泥搅拌桩+地下连续墙施工形式,井身使用逆作法+顺做法内衬结构施工方式,要求对洞门墙以上结构使用逆作法来施工。

2工程围护施工在水泥搅拌桩施工前应进行工艺性试验,明确浆液水泥掺量及水灰比、压力、设备旋转速度等参数,使用两台搅拌机开展作业,合理选择设备的规格类型。

还需检查钻孔的深度、垂直度、孔位偏差情况,避免其中存在异常问题。

可准备一台发电机,在施工中出现停电情况可供设备的运行,避免影响施工效果。

在地连续导墙施工中需要保证成槽的质量,可使用口形钢筋来进行施工,还需对成槽使中的数据进行实时调整,并且使用控制液压千斤顶系统伸出或缩回导向板、纠偏板,调整铣头的姿态,对速度进行合理控制。

浅谈深大竖井逆作法施工技术

浅谈深大竖井逆作法施工技术
(3)为了保证竖井内衬墙(800mm)厚度,地连墙墙体凿毛必须满足内衬墙外径18m的要求。
(4)凿毛完成后要用高压水枪对整个内衬墙与地连墙结合面进行冲洗,通过监理工程师验收合格后方可进行钢筋绑扎。
4.3钢筋施工
竖井内衬作为较薄的钢筋混凝土结构物,从加工到安装,钢筋施工都是内衬施工中的一个很重要的环节,各步骤都要精细操作。
(4)竖井内衬竖向主筋采用焊接或接驳器连接,施工前按照规范要求先做焊接试验和接驳器拉力试验,根据试验结果进行主筋连接。
(5)确保内衬与地下连续墙混凝土形成整体;竖向钢筋与内衬中预埋管有冲突时可做适当调整;施工缝处钢筋预留搭接长度,并相互错开50%。
(6)在内侧钢筋上绑扎同配合比的混凝土垫块,垫块布置以保证主筋净保护层满足设计要求为准。内外层钢筋之间设支撑筋,保证内外层钢筋定位准确。
浅谈深大竖井逆作法施工技术
【摘要】逆作法是一项近几年发展起来的新兴基坑支护技术。它是施工高层建筑多层地下室和其他多层地下结构的有效方法。本文主要介绍在深大竖井中的逆作法施工技术,以及取得的成效。
【关键词】竖井;逆作法
1工程概况
穿黄工程竖井内衬结构深50.1m,外侧用地下连续墙作为支撑结构。内衬开挖采用了逆作法施工,这种工艺在盾构施工中很少见,在深大竖井就更少见了。穿黄工程北岸始发竖井和南岸盾构检修井,使用了该工法技术,施工速度高,质量评定达到优良,为穿黄工程盾构施工抢得了时间,创造了极大的社会效益和经济效益。
根据盾构设备型号,结合竖井之后要装修作永久利用,穿黄竖井逆作法施工技术体现几个特点:在竖井内进行作业,作业面狭小,垂直运输量大,交叉作业多;采用定做圆弧滑膜整体性高,不易跑模漏浆,立模效率高;混凝土垂直运输落差大,采用龙门吊及混凝土料斗垂直运输减少直至避免混凝土拌合物离析;人工入仓振捣确保混凝土的浇筑质量。

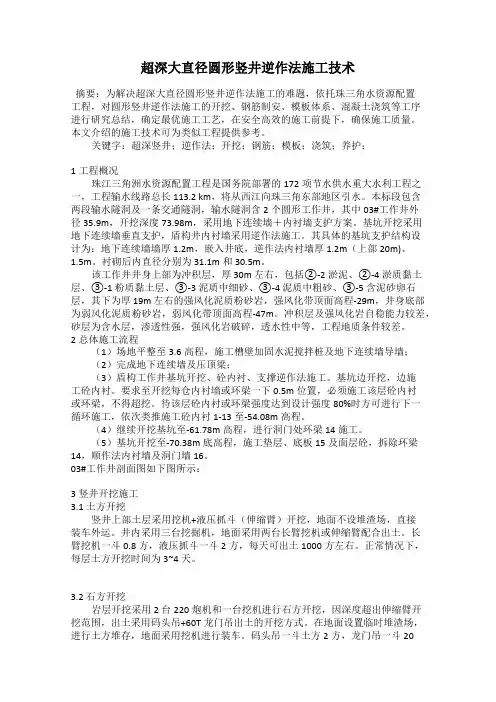

超深大直径圆形竖井逆作法施工技术

超深大直径圆形竖井逆作法施工技术

超深大直径圆形竖井逆作法施工技术摘要:为解决超深大直径圆形竖井逆作法施工的难题,依托珠三角水资源配置工程,对圆形竖井逆作法施工的开挖、钢筋制安、模板体系、混凝土浇筑等工序进行研究总结,确定最优施工工艺,在安全高效的施工前提下,确保施工质量。

本文介绍的施工技术可为类似工程提供参考。

关键字:超深竖井;逆作法;开挖;钢筋;模板;浇筑;养护;1工程概况珠江三角洲水资源配置工程是国务院部署的172项节水供水重大水利工程之一,工程输水线路总长113.2 km,将从西江向珠三角东部地区引水。

本标段包含两段输水隧洞及一条交通隧洞,输水隧洞含2个圆形工作井,其中03#工作井外径35.9m,开挖深度73.98m,采用地下连续墙+内衬墙支护方案。

基坑开挖采用地下连续墙垂直支护,盾构井内衬墙采用逆作法施工。

其具体的基坑支护结构设计为:地下连续墙墙厚1.2m,嵌入井底,逆作法内衬墙厚1.2m(上部20m)、1.5m。

衬砌后内直径分别为31.1m和30.5m。

该工作井井身上部为冲积层,厚 30m 左右,包括②-2淤泥、②-4淤质黏土层、③-1 粉质黏土层、③-3泥质中细砂、③-4 泥质中粗砂、③-5 含泥砂卵石层,其下为厚 19m 左右的强风化泥质粉砂岩,强风化带顶面高程-29m,井身底部为弱风化泥质粉砂岩,弱风化带顶面高程-47m。

冲积层及强风化岩自稳能力较差,砂层为含水层,渗透性强,强风化岩破碎,透水性中等,工程地质条件较差。

2总体施工流程(1)场地平整至3.6高程,施工槽壁加固水泥搅拌桩及地下连续墙导墙;(2)完成地下连续墙及压顶梁;(3)盾构工作井基坑开挖、砼内衬、支撑逆作法施工。

基坑边开挖,边施工砼内衬。

要求至开挖每仓内衬墙或环梁一下0.5m位置,必须施工该层砼内衬或环梁,不得超挖。

待该层砼内衬或环梁强度达到设计强度80%时方可进行下一循环施工,依次类推施工砼内衬1-13至-54.08m高程。

(4)继续开挖基坑至-61.78m高程,进行洞门处环梁14施工。

逆作法施工方案-逆作法施工步骤

逆作法施工方案-逆作法施工步骤

逆作法施工方案第一章编制依据1、工程设计图纸2. GBJ50026-93《工程测量规范》3. GBJ201-83《土方与爆破工程施工及验收规范》4. GB/T50123-99《工程测量基本术语标准》5.GB50202-2002 《建筑地基基础施工质量验收规范》6. GB50208-2002《地下防水工程质量验收规范》7.GB50205-2001 《钢结构工程施工质量验收规范》8. GB50204-2002《混凝土结构工程施工质量验收规范》9. GB50210-2001《建筑装饰装修工程质量规范》10. GB50212-91《建筑防腐工程施工及验收规范》11. GB50214-2001《组合钢钢模板技术规范》12. JGJ18-9616《钢筋焊接及验收规范》13.JGJ81-91 《建筑钢结构焊接与规程》14. GB50300-2001《标准建筑工程施工质量验收标准》15. GBJ301-88《建筑工程质量检验评定》16. GB50211-95《钢结构工程质量检验评定标准》17. GB50164-92《混凝土质量控制标准》18.GBJ1 07-87 《混凝土强度检验评定标准》19. GB8076-87《混凝土外加剂》20.JGJ155-81 《普通混凝土配合比设计技术规定》21. GBJ209-83《地面与楼面工程施工及验收规范》22. JGJ59-88《建筑施工安全检查评分方法》23.JBJ33-2001 《建筑机械使用安全技术规程》24.JGJ46-88 《建筑工程施工现场供用电安全规范》25. GBJ119-88《混凝土外加剂应用技术规范》26.JGJ63-89 《混凝土拌合用水标准》27. JGJ52-79 《普通混凝土砂质量标准及检验方法》28. JGJ53-79 《普通混凝土用碎石和卵石质量标准及检验方法》29. GB1499-91《钢筋混凝土用钢筋》30. GB175-92《硅酸盐水泥、普通硅酸盐水泥》31. GBJ81-85《普通混凝土力学性能实验方法》32. GB/T50328-2001 《建设工程文件归档整理规范》33. GB/T50326《建筑工程项目管理规范》34 . G B- 1 1 - 8 9 《建筑抗震设计规范》35. JGJ130-2001《建筑施工扣件式钢管脚手架安全技术规范》36. (2000 年)《工程建设强制性标准条文- 房屋建筑部分》37. 工程建筑材料取样、送样及检测方面的规范38. 质量管理标准;ISO9001 质量管理体系标准39. 环境管理标准;ISO14001 环境管理体系标准40. 国家关于工程施工和验收的法律、法规。

逆作法井施工方案

逆作法井施工方案

逆作法井施工方案工程名称:工程地点:施工单位:编制单位:编制人:审批单位:审批人:编制日期:年月日审批日期:年月日一、工程概况污水管顶管段的中间检查井共有17个,具体的设计要求见图。

1.检查井参数表如表示2.检查井(护筒)开挖的直径为2.6m,井的最大埋置深度为8.6m。

3.检查井的主体为钢筋混凝土结构,混凝土强度为C25。

4.井护筒的每节长度为1.0m。

5.内衬筒的内孔直径1.5m。

6.检查井采用逆作法施工。

7.先在井的外围做一圈水泥混凝土搅拌桩作为土方开挖的支护和止水帷幕。

水泥搅拌桩的长度9~10m。

二、地质状况1.根据RC01D-14-05图揭示:2.土层的主要构造为耕填土层—粘土层(鱼塘)—淤泥土层;或素填土—砂岩—淤泥土层(粘土层)。

3.地下水埋深于0.2m~7.60m之间,水量较大。

地下水位标高随地形面混合岩风化残积土。

变化。

4. W26、W27是处于粉砂岩中,该土层为砂质粘性土,硬塑状。

为花岗混合岩风化残积土。

5.其余的井底部处于淤泥土层的为多。

土层土为一般的土质,不会造成开挖困难。

淤泥透水性较差,通常不会出现大量的涌水。

三、施工作业1.施工流程检查井外围Φ500@400水泥搅拌围护桩施工→地面井坑挖土→绑扎护筒钢筋→安装护筒混凝土构件模板→浇筑护筒混凝土→如此循环直到护筒混凝土浇筑完毕→井底混凝土封底→内衬底板钢筋绑扎→绑扎内衬钢筋→安装内衬模板→浇筑内衬混凝土。

2.水泥搅拌桩施工技术要求按设计规定。

3.开挖土方采用人工施工的方式进行。

每天的开挖深度为1.0m。

每挖一节护筒长度的土方后,即进入护筒钢筋和混凝土施工,随后进入下一节护筒结构的施工,直到挖到设计规定的深度为止。

4.土方开挖到设计深度后,浇100mm厚C15素混凝土垫层。

5.检查井底部封钢筋混凝土底板以及井内衬同时施工。

四、施工技术措施:1.由于有水泥搅拌桩做支护,用人工开挖井孔的方法进行施工,由井的顶端开始直挖到井的底部为止。

逆作法井施工方案(井工程)

逆作法井施工方案(井工程)

文昌市清澜污处理厂工程配套管网工程(机械顶管工作井及接收井)逆作法施工专项方案编制人:审核人:审批人:编制单位:十一冶建设集团有限责任公司编制日期:二0一五年三月十一日目录1、工程概况 (3)2、地质情况 (3)3、编制依据 (4)4、工作井、接收井布置 (5)5、工作井接收井逆作法施工 (5)5.1、概述 (5)5.2、井体逆作法施工流程图 (6)5.3、施工准备 (6)5.4、井外壁水泥搅拌桩止水墙施工 (7)5.5、土方开挖及混凝土护壁施工 (8)5.6、底板垫层铺筑及底板施工 (11)5.7、工作井后靠背墙施工 (12)6、井体逆作法施工的资源计划 (12)6.1、井体逆作法施工流水段计划 (12)6.2、井体逆作法施工材料计划 (14)6.3、井体逆作法施工设备计划 (14)7、环保与文明施工 (14)8、质量及安全保证技术措施 (16)8.1、质量保证程序 (16)8.2、质量保证技术措施 (16)8.3、安全保证技术措施 (19)8.4、安全项目具体负责 (20)1、工程概况本工程总体分为三个施工区域;①疏港大道:第一施工区域部分污水管工程(W1-33~W1-47),污水管顶管总长度为761m:管径分别为Φ800(160m)、管径分别为Φ1000(601m), 管材为Ⅲ级钢筋混凝土管,采用F型接口方式,覆土为5~5.07m。

②旅大道:第二施工区域部分污水管工程(W2-1~W1-47),污水管顶管总长度为305m:管径分别为Φ800, 管材为Ⅲ级钢筋混凝土管,采用F型接口方式,覆土为5.07~5.75m。

③旅大道:第三施工区域部分污水管工程(W1-47~W3-14)(W3-9-1~W3-9),污水管顶管总长度为662m:管径分别为Φ1000(557)、管径分别为Φ800(105m), 管材为Ⅲ级钢筋混凝土管,采用F型接口方式,覆土为5.8~7.3m。

2、地质情况地层结构及岩性特征本次勘察查明,在勘探深度20.20m范围内,场地地层为素填土(Qml)、第四系全新统海相沉积土(Q4m)、白垩纪鹿母湾组砂岩(K1l)及其风化残积土(Qel)。

逆作法井现场施工方法

逆作法井现场施工方法

文昌市清澜污处理厂工程配套管网工程(机械顶管工作井及接收井)逆作法施工专项方案编制人:审核人:审批人:编制单位:十一冶建设集团有限责任公司编制日期:二0一五年三月十一日目录1、工程概况 (3)2、地质情况 (3)3、编制依据 (4)4、工作井、接收井布置 (5)5、工作井接收井逆作法施工 (5)5.1、概述 (5)5.2、井体逆作法施工流程图 (6)5.3、施工准备 (6)5.4、井外壁水泥搅拌桩止水墙施工 (7)5.5、土方开挖及混凝土护壁施工 (8)5.6、底板垫层铺筑及底板施工 (11)5.7、工作井后靠背墙施工 (12)6、井体逆作法施工的资源计划 (12)6.1、井体逆作法施工流水段计划 (12)6.2、井体逆作法施工材料计划 (14)6.3、井体逆作法施工设备计划 (14)7、环保与文明施工 (14)8、质量及安全保证技术措施 (16)8.1、质量保证程序 (16)8.2、质量保证技术措施 (16)8.3、安全保证技术措施 (19)8.4、安全项目具体负责 (20)1、工程概况本工程总体分为三个施工区域;①疏港大道:第一施工区域部分污水管工程(W1-33~W1-47),污水管顶管总长度为761m:管径分别为Φ800(160m)、管径分别为Φ1000(601m),管材为Ⅲ级钢筋混凝土管,采用F型接口方式,覆土为5~5.07m。

②旅大道:第二施工区域部分污水管工程(W2-1~W1-47),污水管顶管总长度为305m:管径分别为Φ800,管材为Ⅲ级钢筋混凝土管,采用F型接口方式,覆土为5.07~5.75m。

③旅大道:第三施工区域部分污水管工程(W1-47~W3-14)(W3-9-1~W3-9),污水管顶管总长度为662m:管径分别为Φ1000(557)、管径分别为Φ800(105m),管材为Ⅲ级钢筋混凝土管,采用F型接口方式,覆土为5.8~7.3m。

2、地质情况地层结构及岩性特征本次勘察查明,在勘探深度20.20m范围内,场地地层为素填土(Qml)、第四系全新统海相沉积土(Q4m)、白垩纪鹿母湾组砂岩(K1l)及其风化残积土(Qel)。

竖井逆作法施工工艺流程

竖井逆作法施工工艺流程

竖井逆作法施工工艺流程英文回答:Vertical shaft sinking is a construction method used to excavate a vertical shaft from the surface to reach underground resources or to construct underground structures. The process involves several steps and requires careful planning and execution.The first step in the vertical shaft sinking process is site preparation. This involves clearing the area and setting up the necessary infrastructure, such as access roads and temporary facilities for workers. Once the siteis prepared, the actual excavation work can begin.The excavation process starts with the sinking of a shaft pilot hole. This is a small diameter hole that is drilled to the desired depth using drilling equipment. The pilot hole serves as a guide for the subsequent excavation work.After the pilot hole is completed, the next step is to excavate the shaft using specialized equipment. One commonly used method is the drill and blast method. This involves drilling holes into the rock face and then blasting it to break it up. Excavators and other machinery are then used to remove the broken rock and create the shaft.Another method that can be used is the raise boring method. This involves drilling a small diameter hole from the surface to the desired depth and then using a raise boring machine to enlarge the hole. This method is often used in hard rock conditions where drilling and blasting may not be feasible.During the excavation process, ground support systems are installed to ensure the stability of the shaft. This can include the installation of steel or concrete lining, rock bolts, and shotcrete. These support systems help to prevent ground collapse and ensure the safety of the workers.Once the excavation is completed, the shaft is ready for its intended use. This could be for mining operations, the installation of underground utilities, or the construction of underground structures such as tunnels or subway stations.中文回答:竖井逆作法施工是一种从地表到地下资源或地下结构的施工方法。

竖井逆作法施工工艺流程

竖井逆作法施工工艺流程

竖井逆作法施工工艺流程英文回答:Vertical shaft construction is a complex process that involves several steps and techniques. It is used in various industries such as mining, construction, and oil and gas. In this response, I will outline the general process of vertical shaft construction in a step-by-step manner.Firstly, the construction site is prepared by clearing the area and ensuring it is safe for workers and equipment. This includes removing any obstacles, leveling the ground, and establishing proper access routes.Next, the excavation process begins. This involves digging a hole or shaft vertically into the ground. Various excavation methods can be used, depending on the specific requirements of the project. These methods include drilling and blasting, mechanical excavation using excavators ortunnel boring machines, or a combination of both.Once the excavation is complete, the next step is to stabilize the walls of the shaft to prevent collapse. Thisis done by installing temporary support systems such assteel or timber lining, shotcrete, or rock bolts. These support systems ensure the stability and safety of theshaft during the construction process.After the stabilization process, the shaft is further developed by installing permanent lining. This lining provides long-term stability and protection for the shaft. Common materials used for permanent lining include concrete, steel, or a combination of both. The choice of lining material depends on factors such as the depth of the shaft, ground conditions, and the intended use of the shaft.Once the permanent lining is in place, the next step is to install the necessary infrastructure inside the shaft. This includes the installation of ventilation systems, lighting, electrical cables, and any other equipment required for the specific application of the shaft. Theseinstallations ensure the functionality and safety of the shaft for its intended purpose.Finally, the shaft is completed by adding finishing touches such as access platforms, ladders, and safety equipment. These additions make the shaft accessible and safe for workers to use.中文回答:竖井逆作法施工是一个复杂的过程,涉及多个步骤和技术。

狭窄深竖井无支护逆作施工工法

狭窄深竖井无支护逆作施工工法

狭窄深竖井无支护逆作施工工法狭窄深竖井无支护逆作施工工法一、前言狭窄深竖井无支护逆作施工工法是一种应用于特殊情况下的施工工法,其特点在于无需支撑施工过程,适用于狭窄深地层环境中竖井的施工。

二、工法特点狭窄深竖井无支护逆作施工工法的主要特点如下:1. 逆作法施工:施工从井口底部逆向进行,避免了在狭窄竖井环境中进行水平作业的困难。

2. 无需支撑:采用解边爆破技术,使井壁在围岩的支撑力作用下稳定。

3. 施工效率高:通过合理的连续爆破、挖掘和回填等工艺,大幅度减少了施工周期,提高了施工效率。

4. 节约成本:不需要昂贵的支撑材料和设备,从而减少了施工成本。

5. 对竖井形状无要求:适用于各种形状的竖井施工。

三、适应范围狭窄深竖井无支护逆作施工工法适用于以下情况:1. 在狭窄空间中进行竖井施工,例如城市地下工程、地铁、高速公路桥墩等。

2. 当地下水位较高或者土质较松软时,采用该工法可以减少地下水对施工的干扰。

3. 高伸缩性地层或者腐蚀性地层,该工法可以避免地层塌陷和污染。

四、工艺原理狭窄深竖井无支护逆作施工工法的工艺原理主要包括以下几个方面:1. 爆破:通过爆破松动岩石,使围岩在自重和侧壁支撑力的作用下形成稳定的井壁。

2. 挖掘:采用连续挖掘法,将爆破后的岩层及松散物料清除,保持井道的通畅。

3. 回填:在挖掘后的井道中回填适当的材料,加强井壁的支撑作用。

4. 钻孔:在井底部进行钻孔,在遇到较硬的地层时,采用劈裂技术使其易于爆破。

五、施工工艺狭窄深竖井无支护逆作施工工法的施工过程可分为以下几个阶段:1. 前期准备:确定竖井的位置、形状和尺寸,并进行必要的地质勘察。

2. 井壁处理:进行井壁清理、加固和防水等处理,以减少施工过程中的不稳定因素。

3. 钻孔:在井底进行钻孔,并按照设计要求选择适当的钻孔方式。

4. 爆破:根据钻孔的结果和地层情况,进行合理的爆破设计和爆破作业。

5. 挖掘:使用合适的挖掘设备对井道进行挖掘,同时进行连续爆破和挖掘作业。

狭窄深竖井无支护逆作施工工法(2)

狭窄深竖井无支护逆作施工工法(2)

狭窄深竖井无支护逆作施工工法狭窄深竖井无支护逆作施工工法一、前言狭窄深竖井的施工具有一定的难度,传统的支护导管施工方式无法适应狭窄深竖井的特殊要求。

为此,狭窄深竖井无支护逆作施工工法应运而生。

本文将详细介绍这一工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点狭窄深竖井无支护逆作施工工法的特点如下:1. 无需支护导管:传统的支护导管施工方式存在对施工空间的要求,而狭窄深竖井无支护逆作施工工法不需要支护导管,可以进行更为灵活的施工。

2. 施工速度快:该工法利用逆作施工的原理,可以加快施工速度,提高施工效率。

3. 节约成本:无需使用和安装支护导管,从而节约了施工成本。

4. 减少施工风险:逆作施工可以减少对地下管线的影响,降低施工风险,保障施工安全。

三、适应范围狭窄深竖井无支护逆作施工工法适用于狭窄深竖井的施工,包括地下管线的维修、修复,以及其他需要进行竖井作业的工程。

四、工艺原理狭窄深竖井无支护逆作施工工法利用逆作施工的原理,即从井底向上逆向回填材料,使材料压实,并通过施加压力来固化掉井壁附近的土壤,形成稳定的井壁支撑结构。

五、施工工艺1. 钻井井筒:首先进行钻井井筒的准确定位,并进行钻孔工作,直至达到设计深度。

2. 井筒清理:清除钻孔中的杂质和泥浆,并确保井孔的纵断面光滑。

3. 逆向回填材料:从井底向上逆向回填材料,通过振动装置使材料均匀分布,形成稳定的井壁支撑结构。

4. 加固处理:可以在井筒表面喷涂或涂刷加固剂,提高井筒的强度和稳定性。

5. 完工验收:对井筒进行细致的检查,确保施工质量符合设计要求。

六、劳动组织狭窄深竖井无支护逆作施工工法的劳动组织包括施工人员的组织和协调、施工过程中的工时安排、劳动力的配备等。

七、机具设备该工法所需的机具设备包括钻机、振动装置、清理设备、加固剂喷涂设备等。

这些设备具有一定的特点和性能,可以提高施工效率和质量。

喷射混凝土竖井逆作支护结构施工工艺标准

喷射混凝土竖井逆作支护结构施工工艺标准

喷射混凝土竖井逆作支护结构施工工艺标准1适用范围本标准适用于建筑和市政工程采用喷射混凝土竖井逆作支护结构的施工。

适用的竖井深度在30m以内。

2施工准备2.1材料2.1.1钢筋:品种、级别、规格应符合设计要求,质量应符合现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499的规定。

钢筋进场应有出厂合格证,并按规定取样复试。

2.1.2型钢:工字钢、钢管、槽钢等,质量应符合相应产品标准。

2.1.3水泥:水泥强度等级不应低于32.5,质量应符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》GB175等的规定。

2.1.4细骨料:采用中砂或粗砂,细度模数宜大于2.5。

干法喷射时,砂的含水率控制在5%~7%;当采用防粘料喷射机时,砂含水率可为7%~10%。

2.1.5粗骨料:卵石或碎石,粒径不宜大于15mm。

2.1.6水:采用饮用水。

2.1.7速凝剂:使用前应做与水泥相容性试验及水泥净浆凝结效果试验,初凝时间不应超过5min,终凝时间不应超过10min。

质量应符合相应的标准。

2.2机具设备2.2.1汽车吊、龙门吊(含龙门架及电葫芦等)、空压机、混凝土搅拌机、混凝土喷射机、注浆泵、电焊机、钢筋加工机械、卷扬机、振捣器等。

混凝土喷射机主要技术参数见表2.2.1。

表2.2.1混凝土喷射机主要技术参数——112.2.2其他机具:土方开挖机具、线坠、钢丝刷、砂盘等。

2.3作业条件2.3.1地下管线已改移或保护完毕。

2.3.2影响龙门架架立和施工吊装的障碍物已改移。

2.4技术准备2.4.1熟悉施工图纸,编制施工方案经审批后进行技术交底。

2.4.2进行材料的进场检验和复验、完成喷射混凝土配合比试验、检查格栅和钢筋网片的质量。

3操作工艺3.1工艺流程3.2操作方法3.2.1测量定位、放线:竖井定位后需放出开挖轮廓线,并报请监理验线。

3.2.2井口圈梁及上部挡墙砌筑3.2.2.1井口圈梁施工(1)土方开挖:采用全断面开挖,利用吊线坠和尺量控制开挖标高。

逆作法井施工方案

逆作法井施工方案

文昌市清澜污处理厂工程配套管网工程(机械顶管工作井及接收井)逆作法施工专项方案编制人:审核人:审批人:编制单位:十一冶建设集团有限责任公司编制日期:二0一五年三月十一日目录1、工程概况 (3)2、地质情况 (3)3、编制依据 (4)4、工作井、接收井布置 (5)5、工作井接收井逆作法施工 (5)5.1、概述 (5)5.2、井体逆作法施工流程图 (6)5.3、施工准备 (6)5.4、井外壁水泥搅拌桩止水墙施工 (7)5.5、土方开挖及混凝土护壁施工 (8)5.6、底板垫层铺筑及底板施工 (11)5.7、工作井后靠背墙施工 (12)6、井体逆作法施工的资源计划 (12)6.1、井体逆作法施工流水段计划 (12)6.2、井体逆作法施工材料计划 (14)6.3、井体逆作法施工设备计划 (14)7、环保与文明施工 (14)8、质量及安全保证技术措施 (16)8.1、质量保证程序 (16)8.2、质量保证技术措施 (16)8.3、安全保证技术措施 (19)8.4、安全项目具体负责 (20)1、工程概况本工程总体分为三个施工区域;①疏港大道:第一施工区域部分污水管工程(W1-33~W1-47),污水管顶管总长度为761m:管径分别为Φ800(160m)、管径分别为Φ1000(601m), 管材为Ⅲ级钢筋混凝土管,采用F型接口方式,覆土为5~5.07m。

②旅大道:第二施工区域部分污水管工程(W2-1~W1-47),污水管顶管总长度为305m:管径分别为Φ800, 管材为Ⅲ级钢筋混凝土管,采用F型接口方式,覆土为5.07~5.75m。

③旅大道:第三施工区域部分污水管工程(W1-47~W3-14)(W3-9-1~W3-9),污水管顶管总长度为662m:管径分别为Φ1000(557)、管径分别为Φ800(105m), 管材为Ⅲ级钢筋混凝土管,采用F型接口方式,覆土为5.8~7.3m。

2、地质情况地层结构及岩性特征本次勘察查明,在勘探深度20.20m范围内,场地地层为素填土(Qml)、第四系全新统海相沉积土(Q4m)、白垩纪鹿母湾组砂岩(K1l)及其风化残积土(Qel)。

工作井接收井逆作法设计施工专项方案

工作井接收井逆作法设计施工专项方案

第1章顶管井设计§1工程概况1.本工程位于广州市南部,其污水系统属沥滘分区,根据<<广州沥滘排水分区规划—污水管道系统规划>>,排水系统为分流制系统。

南洲路肩负着转输工业大道南、江南大道南、大干围路等范围及南洲路周边地区的污水,规划设计管径:北侧为d900,南侧为d600,污水排入南洲路下游的DN2500主干管,再转输排入沥滘污水处理厂。

2.由于原有的污水管根本不能满足该区域范围污水排放的要求,以至工业大道南、江南大道南以及大干围路的污水管无法接入,而临时被溢流入雨水管道及就近河涌,严重污染河涌的水体,为保证该区域的污水能顺畅地排到南洲路下游的污水主干管,对南洲路进行污水管连接完善设计。

3.本工程主干管为D1200 钢筋混凝土管和D820及D1200钢套管,施工方法采用顶管施工。

DN300 HDPE双壁波纹管 12mDN600 HDPE双壁波纹管 108mD820×12钢套管 A3焊接钢管 82mD1200 钢筋砼Ⅲ级”F”管 442mD1200×12钢套管 A3焊接钢管 140m4.工作井3座,接收井4座,马路甲式检查井(污水)19座5.根据广州市污水治理公司图纸章使用审批的要求,W15~W3及W1~W3顶管段采用顶钢套管,内穿DN600双壁波纹管, 而W11~W13采用顶D1200钢管;由于南洲路下地下管线较多,三条供水主干管、煤气管、排水管和地铁线。

部分顶管管线位置位于主干道路边,交通车流量很大,而且附近居民区密集,地下有电缆管线、通讯管线、供水管、排水管、煤气管等。

根据该分项工程基坑对周围环境影响方面的要求,及综合考虑顶管的施工工艺、技术设备能力和经济等角度,为了工程的顺利进行及不影响周围的环境卫生,我司特编制了基坑开挖专项方案。

§2工程地质水文条件2.1施工区域内地质情况据野外钻探资料,本工程地质由地面往下主要是:人工填土(Q ml)、第四系冲洪积形成的粉质粘土、淤泥质土、粉细砂、粗粒砂夹卵石(Q al+pl),第四系形成的残积粉质粘土(Q el)以及早期形成的基岩层(J、γ),砂岩、花岗岩。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

逆筑法竖井施工
一、适用范围
适用于竖井逆筑施工。

二、施工准备
技术准备
1、熟悉图纸,编制施工方案,经审批后进行技术交底。

2、测量桩位交接及复测。

材料要求
1、水泥:水泥的品种、级别、厂别等应符合混凝土配合比通知单的要求,水泥进场应有产品合格证和出场检验报告,进场后应对强度、安定性及其他必要的性能指标进行取样复验,其质量必须符合国家现行标准《硅酸盐水泥、普通硅酸盐水泥》(GB175)等的规定。

当对水泥质量有怀疑或出场超过3个月,应进行复验,并按复验结果使用。

喷射混凝土应优先选用硅酸盐水泥、普通硅酸盐水泥。

2、骨料:砂石质量应符合国家现行标准《普通混凝土用砂质量标准及检验方法》(JCJ52)、《普通混凝土用碎石或卵石质量标准及验收方法》(JCJ53)的规定,进场后应取样复验合格。

喷射混凝土用骨料的粒径、级配应满足特定要求。

3、外加剂:外加剂的质量、选用和使用应符合国家现行标准《混凝土外加剂》(GB8076)、《混凝土外加剂应用技术规范》(GB50119)、《喷射混凝土用速凝剂》(JC477)等和有关环境保护的规定。

所用外加剂
的品种、生产厂家和牌号应符合混凝土配比通知单的要求,外加剂应有产品说明书、出场检验报告及合格证、性能检测报告、进场应复验。

使用前应做与水泥的相溶性试验及水泥净浆凝结效果试验。

4、掺合料:混凝土中掺用矿物掺合料的质量应符合国家现行标准《用于水泥和混泥土中德粉煤灰》(GB1596)等的规定。

所用掺合料的品种,级别和生产厂家应符合混泥土配比通知单的要求,掺合料应有出厂合格证或质量证明书、质量检测报告,进场应取样复验合格。

5、水泥、外加剂必须有法定检测单位出具的碱含量检测报告,砂、石必须有法定检测单位出具的集料活性检测报告。

混泥土中的氯化物和碱的总含量应符合国家现行标准《混泥土结构设计规范》(GB50010)的规定。

6、钢筋:钢筋进场必须有产品合格证和出场检验报告,进场后,应按国家现行标准《钢筋混泥土热轧带肋钢筋》(GB1499)等的规定抽取试件做力学性能测试。

钢筋的品种,级别、规格和质量应符合设计要求。

7、外加工成型钢筋应有半成品出厂合格证。

8、型钢:工字钢,槽钢等,其质量应符合相应产品标准。

9、焊接用焊条,应有产品出厂合格证,其质量应符合国家现行标准《碳素钢焊条》(GB/T5117)或《低合金钢焊条》(GB/T5118)的规定。

10、防水材料的品种、质量应满足相关标准及设计要求。

机具设备
1、土方设备、机具及垂直提升设备、机具应根据施工条件选用。

2、喷射机:喷射机性能应符合下列要求:
(1)密封性能良好,输料连续均匀。

(2)生产能力(混合料)为3-5m³/h,允许输送的骨料最大粒径为
25mm。

(3)输送距离(混合料),水平不小于100m,垂直不小于30m。

3、空压机:选用的空压机应满足喷射机风压和耗风量的要求,排风量不小于9m³/min。

4、搅拌机:宜采用强制式搅拌机。

5、辅助施工设备
(1)输料管应能承受0.8MPa以上的风压,并有良好的耐磨性。

(2)供水设施应保证喷头处的水压力为0.15-0.20MPa。

(3)振捣器、手推车、铁铲、台秤、计量器皿等。

作业条件
1、地下管线改移已完成,降水以满足施工要求。

2、外加工格栅、网片进场验收合格。

3、机械设备、风、水管路、输料管路、电缆线路等试运转正常。

三、施工工艺
工艺流程
放线定位→开挖锁口圈梁以上的土方→绑扎圈梁钢筋、浇筑混凝土→土方开挖→喷射混凝土→加设支撑→下一循环开挖→、支护,至墙体初支结构完成→开挖底板土方、绑扎底板钢筋并浇筑底板初支混凝土→施做底板防水及二衬结构→自下面上分部拆除支撑、施做防水、绑扎钢筋、安装模板及支撑体系并浇筑混凝土
操作工艺
1、放线定位:按照施工图纸要求放出竖井平面控制点、水准控制点及开挖控制线。

2、开挖锁口圈梁以上土方:将锁口圈梁底标高以上的土方挖出。

3、绑扎圈梁钢筋、浇筑混凝土:按图纸要求将圈梁钢筋及预留竖向连接筋绑扎就位,并支立模板,此时应按要求留出保护层厚度,隐检、预检合格后即可浇筑混凝土。

4、土方开挖
(1)开挖竖井内部核心土,先开挖一步核心土,可以为下面的工序创造更好的作业条件,使墙体的钢筋安装和混凝土喷射工作操作起来比较容易。

核心土的开挖应根据土质的情况与竖井墙体内壁保持一定距离,一般为500mm-1000mm。

(2)开挖墙体处土方,核心井以外的竖井土方,竖井墙体处土方应分部开挖,开挖时尽量对称进行,宜先开挖一个对角,再开挖另一个对角,然后在开挖中间部分,分部的多少可以根据竖井的大小来确定。

5、安装钢格栅
(1)检查墙体土方开挖轮廓线、标高和平整度,清理格栅下虚土、
(2)安装格栅,格栅横向各分部之间可以设置螺栓接头,必要时进行帮焊连接;格栅竖向之间用网片和竖向钢筋连接,连接筋应采用单面焊。

竖向连接筋下一循环的搭接长度应插入土体内预留、
(3)格栅竖向间距一般为500mm-1000mm。

6、喷射混凝土
(1)受喷面有滴水、淋水时,喷射前应按照下列方法做好治水工作:
1)有明显出水点时,可埋设导管排水。

2)降水效果不好的含水层,可设盲沟排水。

(2)埋设好控制喷射混凝土厚度标志,喷射混凝土。

7、加设支撑
(1)确定支撑种类:为便于土方开挖和主体结构施工,周边场地具有拉舍锚杆的环境和地质条件时,可采用斜拉锚杆或土钉等支撑条件时,可采用型钢内撑或钢筋混凝土隔墙等支撑形式。

见下图:
(2)确定支撑位置及数量:竖井支撑类型确定后,应根据竖井的尺寸、深度及结构厚度,计算支撑数量、间距和设置位置,支撑应设在竖井结构的格栅处。

(3)竖井内支撑宜采用直撑,但在竖井尺寸较小时,井内操作空间较小时,可采用角撑,直撑及角撑宜与环境配合使用,直撑和角撑也可以同时使用,支撑的支点宜设在竖井格栅处。

竖井内最下面的一组支撑应尽量接近底板,但为便于结构施工,距底板的高度不宜小于600mm。

环向支撑应与竖井结构密贴,以使支撑体系整体受力。

8、下一循环开挖、支护,至墙体初支结构完成。

按以上步骤进行,直至完成全部竖井墙体初支,最后一步应预留与底板连接的水平预差钢筋。

9、开挖底板土方、绑扎底板钢筋并浇筑底板初支混凝土
将底板下底标高以上的土方全部开挖完毕,并将钢筋绑扎就位,隐检合格后即浇筑底板初支混凝土。

10、施做底板防水及二衬结构
施做底板防水并做混凝土保护层,然后绑扎底板二衬钢筋,隐检合格后浇筑底板二衬混凝土。

11、自下而上分部拆除临时内支撑,拆除的高度应根据竖井的深度和尺寸计算后进行,分部支撑拆除后应尽快施做防水,并绑扎墙体钢筋,隐检合格后即可安装模板和支撑,预检合格后即可浇筑墙体混凝土。

如此循环直至墙体二衬全部完成。

四、质量标准
1、竖井尺寸应根据施工设备、土石方及材料运输、施工人员出入隧道和排水的需要确定。

当竖井作为永久结构时,其尺寸尚应满足设计要求。

2、防水工程质量标准应根据防水材料、类别符合设计要求及有关规范、标准的规定。

3、二衬混凝土的质量标准应该满足设计要求和有关规范、标准的规定。

五、成品保护
1、底板混凝土未达到1.2MPa前,采取保护措施后方可上人工作。

2、喷射混凝土应根据所埋设的混凝土喷射厚度标志,用铁铲或抹子将超过厚度标志的部分刮除,严禁拍打。

3、锚杆的浆体强度未达到预定的强度要求时,不得进行张拉。

4、竖井内的型钢支撑上,未经验算不得随意搭设重物,以免出现大的挠度。

六、应注意的质量问题
1、锚杆必须与竖井的格栅结合牢固,张拉值必须符合设计要求。

2、型钢支撑的节点应焊接牢固,并且必须在竖井结构变形之前加设。

七、环境、职业健康安全管理措施
环境管理措施
1、水泥和细颗粒等易飞扬散体材料应遮盖存放,防止扬尘。

2、运输细颗粒散体材料和渣土时,必须采取封闭或覆盖措施,以免沿途遗撒而污染环境。

3、施工中的废水、废浆等应先排入沉淀池中,经沉淀后在排放。

职业健康安全管理措施
1、锚杆机必须由专业人员操作,电焊工必须经培训考试合格,持证上岗。

2、锚杆施工前应注意调查地下管线和地下构筑物情况,并采取有效的保护措施,若发现有异常,应立即停止施工,妥善处理后方可继续施工。

3、型钢焊接施工时,应有可靠的操作平台,同时应避免焊渣烧坏下方的设施。

4、各种自制设备、设施通过安全检验及性能检验合格后方可使用。

相关文档
最新文档
