CAXA制造工程师XP快速入门教程
制造工程师XP教材
第1章数控加工技术概述1.1 数控加工的特点数控加工，也称之为NC（Numerical Contorl）加工，是以数值与符号构成的信息，控制机床实现自动运转。
数控加工经历了半个世纪的发展已成为应用于当代各个制造领域的先进制造技术。
数控加工的最大特征有两点：一是可以极大地提高精度，包括加工质量精度及加工时间误差精度；二是加工质量的重复性，可以稳定加工质量，保持加工零件质量的一致。
也就是说加工零件的质量及加工时间是由数控程序决定而不是由机床操作人员决定的。
数控加工具有如下优点：（1） 提高生产效率；（2） 不需熟练的机床操作人员；（3） 提高加工精度并且保持加工质量；（4） 可以减少工装卡具；（5） 可以减少各工序间的周转，原来需要用多道工序完成的工件，用数控加工可以一次装卡完成，缩短加工周期，提高生产效率。
（6） 容易进行加工过程管理；（7） 可以减少检查工作量；（8） 可以降低废、次品率；（9） 便于设计变更，加工设定柔性；（19） 容易实现操作过程的自动化，一个人可以操作多台机床；（11） 操作容易，极大减轻体力劳动强度随着制造设备的数控化率不断提高，数控加工技术在我国得到日益广泛的使用，在模具行业，掌握数控技术与否及加工过程中的数控化率的高低已成为企业是否具有竞争力的象征。
数控加工技术应用的关键在于计算机辅助设计和制造（CAD/CAM）系统的质量。
如何进行数控加工程序的编制是影响数控加工效率及质量的关键，传统的手工编程方法复杂、烦琐，易于出错，难于检查，难以充分发挥数控机床的功能。
在模具加工中，经常遇到形状复杂的零件，其形状用自由曲面来描述，采用手式编程方法基本上无法编制数控加工程序。
近年来，由于计算机技术的迅速发展，计算机的图形处理功能有了很大增强，基于CAD/CAM技术进行图形交互的自动编程方法日趋成熟，这种方法速度快、精度高、直观、使用简便和便于检查。
CAD/CAM技术在工业发达国家已得到广泛使用。
CAXA制造工程师实例教程教案
CAXA制造工程师实例教程教案章节一：CAXA制造工程师概述教学目标：1. 了解CAXA制造工程师软件的基本功能和应用领域。
2. 掌握CAXA制造工程师软件的安装和启动方法。
教学内容：1. CAXA制造工程师软件简介2. CAXA制造工程师软件的安装与启动教学步骤：1. 介绍CAXA制造工程师软件的基本功能和应用领域。
2. 演示CAXA制造工程师软件的安装和启动过程。
3. 引导学生进行软件的安装和启动实践。
章节二：基本操作与界面熟悉教学目标：1. 掌握CAXA制造工程师软件的基本操作。
2. 熟悉软件的用户界面和功能模块。
教学内容：1. CAXA制造工程师软件的基本操作2. 软件的用户界面和功能模块教学步骤：1. 介绍CAXA制造工程师软件的基本操作，如新建、打开、保存文件等。
2. 引导学生进行基本操作实践。
3. 介绍软件的用户界面和功能模块，如菜单栏、工具栏、状态栏等。
4. 引导学生熟悉用户界面和功能模块。
章节三：二维草图绘制教学目标：1. 掌握CAXA制造工程师软件的二维草图绘制功能。
2. 学会使用二维草图绘制工具绘制简单的几何图形。
教学内容：1. 二维草图绘制功能介绍2. 二维草图绘制工具的使用教学步骤：1. 介绍CAXA制造工程师软件的二维草图绘制功能。
2. 演示如何使用二维草图绘制工具绘制简单的几何图形。
3. 引导学生进行二维草图绘制实践。
章节四：三维建模与编辑教学目标：1. 掌握CAXA制造工程师软件的三维建模与编辑功能。
2. 学会使用三维建模与编辑工具创建和修改三维模型。
教学内容：1. 三维建模与编辑功能介绍2. 三维建模与编辑工具的使用教学步骤：1. 介绍CAXA制造工程师软件的三维建模与编辑功能。
2. 演示如何使用三维建模与编辑工具创建和修改三维模型。
3. 引导学生进行三维建模与编辑实践。
章节五：加工与制造教学目标：1. 掌握CAXA制造工程师软件的加工与制造功能。
2. 学会使用加工与制造工具进行零件的加工和制造。
CAXA制造工程师XP快速入门教程
• CAXA制造工程师可以输出也就是将零件存储为多种格式的文件， 方便在其他软件中打开。
• （1）单击“文件”下拉菜单中的“保存”，或者直接单击按 钮，如果当前没有文件名，则系统弹出一个存储文件对话框。
成。
(a) 有裁剪的倒角过渡
(b) 无裁剪的倒角过渡
• 2.5 几何变换—平移
• 几何变换对于编辑图形和曲面有着极为重 要的作用，可以极大地方便用户。几何变 换是指对线、面进行变换，对造型实体无 效，而且几何变换前后线、面的颜色、图 层等属性不发生变换。几何变换共有七种 功能：平移、平面旋转、旋转、平面镜像、 镜像、阵列和缩放。几何变换工具条如下 图。
• 单击“显示”，指向“显示变换”，单击“显示全部”，或者直接单击按钮。 • 显示窗口：提示用户输入一个窗口的上角点和下角点，系统将两角点所包含
的图形充满屏幕绘图区加以显示。 • （1）单击“显示”，指向“显示变换”，单击“显示窗口”，或者直接单
击按钮。 • （2）按提示要求在所需位置输入显示窗口的第一个角点，输入后十字光标
输入半径，选择是否裁剪曲线1和曲线2。 • （2）拾取第一条曲线，第二条曲线，圆弧过渡完
成。
• 过渡前
过渡后
• 尖角过渡
• 用于在给定的两根曲线之间进行过渡，过 渡后在两曲线的交点处呈尖角。尖角过渡
后, 一根曲线被另一根曲线裁剪。
• （1）单击按钮，在立即菜单中选择“尖角 裁剪”。
• （2）拾取第一条曲线，第二条曲线，尖角 过渡完成。
• 文件的读入通过“文件”下拉菜单中的“打开” 命令来实现，可以打开制造工程师存储的数据文 件，并为其他数据文件格式提供相应接口，使在 其它软件上生成的文件通过此接口转换成制造工 程师的文件格式，并进行处理。
CAXA制造工程师实例教程教案
CAXA制造工程师实例教程教案第一章：CAXA制造工程师概述1.1 课程目标了解CAXA制造工程师软件的基本功能和应用领域掌握CAXA制造工程师软件的安装和启动方法熟悉CAXA制造工程师软件的用户界面和基本操作1.2 教学内容CAXA制造工程师软件简介CAXA制造工程师软件的安装与启动CAXA制造工程师软件的用户界面CAXA制造工程师软件的基本操作1.3 教学方法讲解：讲解CAXA制造工程师软件的基本功能和应用领域演示：演示CAXA制造工程师软件的安装和启动方法练习：练习使用CAXA制造工程师软件的用户界面和基本操作1.4 教学资源CAXA制造工程师软件安装包CAXA制造工程师软件用户手册1.5 教学评估课后练习：让学生自行安装并启动CAXA制造工程师软件，熟悉用户界面和基本操作第二章：二维绘图基础2.1 课程目标掌握CAXA制造工程师软件的二维绘图功能学会使用绘图工具和绘图命令熟悉二维图形的编辑和修改方法2.2 教学内容二维绘图功能简介绘图工具和绘图命令的使用二维图形的编辑和修改2.3 教学方法讲解：讲解CAXA制造工程师软件的二维绘图功能演示：演示使用绘图工具和绘图命令绘制二维图形练习：练习编辑和修改二维图形2.4 教学资源CAXA制造工程师软件二维绘图案例及解答2.5 教学评估课后练习：让学生利用绘图工具和绘图命令绘制并修改二维图形第三章：三维建模基础3.1 课程目标掌握CAXA制造工程师软件的三维建模功能学会使用三维建模工具和建模命令熟悉三维模型的编辑和修改方法三维建模功能简介三维建模工具和建模命令的使用三维模型的编辑和修改3.3 教学方法讲解：讲解CAXA制造工程师软件的三维建模功能演示：演示使用三维建模工具和建模命令创建三维模型练习：练习编辑和修改三维模型3.4 教学资源CAXA制造工程师软件三维建模案例及解答3.5 教学评估课后练习：让学生利用三维建模工具和建模命令创建并编辑三维模型第四章：CAXA制造工程师编程基础4.1 课程目标掌握CAXA制造工程师软件的编程功能学会使用编程工具和编程命令熟悉编程语言的基本语法和用法4.2 教学内容编程功能简介编程工具和编程命令的使用编程语言的基本语法和用法讲解：讲解CAXA制造工程师软件的编程功能演示：演示使用编程工具和编程命令编写程序练习：练习编写程序并调试运行4.4 教学资源CAXA制造工程师软件编程案例及解答4.5 教学评估课后练习：让学生利用编程工具和编程命令编写并运行程序第五章：CAXA制造工程师综合实例5.1 课程目标学会使用CAXA制造工程师软件进行综合实例操作掌握综合实例的步骤和技巧熟悉综合实例的参数设置和优化5.2 教学内容综合实例简介综合实例的步骤和技巧综合实例的参数设置和优化5.3 教学方法讲解：讲解综合实例的基本概念和操作方法演示：演示综合实例的操作步骤和技巧练习：练习完成综合实例并进行参数设置和优化CAXA制造工程师软件综合实例案例及解答5.5 教学评估课后练习：让学生利用CAXA制造工程师软件完成综合实例，并进行参数设置和优化第六章：CAXA制造工程师模具设计实例6.1 课程目标学习使用CAXA制造工程师进行模具设计的基本流程掌握模具设计中的关键步骤和技巧熟悉模具设计中的标准件库和模架设计6.2 教学内容模具设计基本流程简介模具设计中的关键步骤和技巧标准件库和模架设计方法6.3 教学方法讲解：讲解模具设计的基本流程和关键步骤演示：演示标准件库和模架设计的操作方法练习：练习使用CAXA制造工程师进行模具设计6.4 教学资源CAXA制造工程师软件模具设计案例及解答课后练习：让学生利用CAXA制造工程师软件完成一个简单的模具设计项目第七章：CAXA制造工程师数控加工实例7.1 课程目标学习使用CAXA制造工程师进行数控加工的基本流程掌握数控加工中的关键步骤和技巧熟悉数控加工参数的设置和优化7.2 教学内容数控加工基本流程简介数控加工中的关键步骤和技巧数控加工参数的设置和优化方法7.3 教学方法讲解：讲解数控加工的基本流程和关键步骤演示：演示数控加工参数设置和优化的操作方法练习：练习使用CAXA制造工程师进行数控加工7.4 教学资源CAXA制造工程师软件数控加工案例及解答7.5 教学评估课后练习：让学生利用CAXA制造工程师软件完成一个简单的数控加工项目第八章：CAXA制造工程师线切割编程实例8.1 课程目标学习使用CAXA制造工程师进行线切割编程的基本流程掌握线切割编程中的关键步骤和技巧熟悉线切割编程参数的设置和优化8.2 教学内容线切割编程基本流程简介线切割编程中的关键步骤和技巧线切割编程参数的设置和优化方法8.3 教学方法讲解：讲解线切割编程的基本流程和关键步骤演示：演示线切割编程参数设置和优化的操作方法练习：练习使用CAXA制造工程师进行线切割编程8.4 教学资源CAXA制造工程师软件线切割编程案例及解答8.5 教学评估课后练习：让学生利用CAXA制造工程师软件完成一个简单的线切割编程项目第九章：CAXA制造工程师机械设计实例9.1 课程目标学习使用CAXA制造工程师进行机械设计的基本流程掌握机械设计中的关键步骤和技巧熟悉机械设计中的标准件库和配合设计9.2 教学内容机械设计基本流程简介机械设计中的关键步骤和技巧标准件库和配合设计方法9.3 教学方法讲解：讲解机械设计的基本流程和关键步骤演示：演示标准件库和配合设计的操作方法练习：练习使用CAXA制造工程师进行机械设计9.4 教学资源CAXA制造工程师软件机械设计案例及解答9.5 教学评估课后练习：让学生利用CAXA制造工程师软件完成一个简单的机械设计项目第十章：CAXA制造工程师综合实践实例10.1 课程目标综合运用CAXA制造工程师软件进行一个完整的项目实践培养学生独立分析和解决问题的能力熟悉从项目需求分析到产品设计的全过程10.2 教学内容项目实践流程简介独立分析和解决问题的方法产品设计的全过程10.3 教学方法讲解：讲解项目实践的流程和关键步骤演示：演示从项目需求分析到产品设计的全过程练习：学生独立完成一个完整的项目实践10.4 教学资源CAXA制造工程师软件综合实践案例及解答10.5 教学评估课后练习：让学生利用CAXA制造工程师软件独立完成一个完整的项目实践重点和难点解析重点环节1：二维绘图基础掌握CAXA制造工程师软件的二维绘图功能学会使用绘图工具和绘图命令熟悉二维图形的编辑和修改方法重点环节2：三维建模基础掌握CAXA制造工程师软件的三维建模功能学会使用三维建模工具和建模命令熟悉三维模型的编辑和修改方法重点环节3：CAXA制造工程师编程基础掌握CAXA制造工程师软件的编程功能学会使用编程工具和编程命令熟悉编程语言的基本语法和用法重点环节4：CAXA制造工程师综合实例学会使用CAXA制造工程师软件进行综合实例操作掌握综合实例的步骤和技巧熟悉综合实例的参数设置和优化重点环节5：模具设计实例学习使用CAXA制造工程师进行模具设计的基本流程掌握模具设计中的关键步骤和技巧熟悉模具设计中的标准件库和模架设计重点环节6：数控加工实例学习使用CAXA制造工程师进行数控加工的基本流程掌握数控加工中的关键步骤和技巧熟悉数控加工参数的设置和优化重点环节7：线切割编程实例学习使用CAXA制造工程师进行线切割编程的基本流程掌握线切割编程中的关键步骤和技巧熟悉线切割编程参数的设置和优化重点环节8：机械设计实例学习使用CAXA制造工程师进行机械设计的基本流程掌握机械设计中的关键步骤和技巧熟悉机械设计中的标准件库和配合设计重点环节9：综合实践实例综合运用CAXA制造工程师软件进行一个完整的项目实践培养学生独立分析和解决问题的能力熟悉从项目需求分析到产品设计的全过程全文总结和概括：本文主要针对CAXA制造工程师实例教程的教案进行了详细的解析，涵盖了从二维绘图到三维建模，再到编程基础和综合实例，以及模具设计、数控加工、线切割编程、机械设计和综合实践等多个重点环节。
CAXA制造工程师教程（图解）

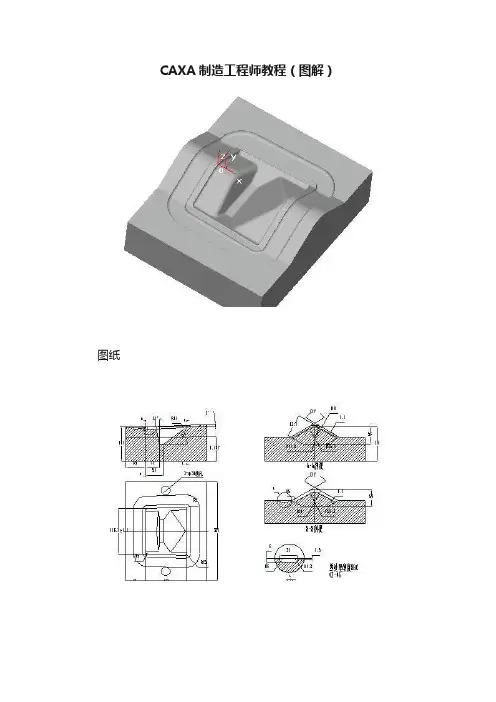

CAXA制造工程师教程（图解）图纸CAD思路根据图纸提供的5个视图我们要能想象出这个零件是一个什么样的空间的形状。
它是一个中间凹，二边有台，而且是一个1度多的斜台，四周有一圈槽。
根据图纸提供的零件名称“锻模”，我们可以分析出，这一圈槽是飞边（跑料）槽，真正的型腔是中间凹下去的部分，也是这个零件最核心的部分。
图纸中确定零件形状的关键截面有四个：主视图的左端面、右端面和中间的B—B、A—A截面。
图纸中提供的最关键的尺寸是B-B截面尺寸和2度尺寸，根据根据这些数据我们可以推算出其余三个截面。
造型的主要工作就是根据这四个截面来造型。
利用给定的截面来做造型，首选的功能就是放样增料、放样除料。
中间Z-56最深处的形状是一个矩形，根据图纸的给的条件是可以做出的。
它的四周是四个三种不同角度的斜面。
这三个面也是可以做出的。
这一部分的形状我们可以考虑多曲面裁实体，也可以考虑根据四周斜面的斜度求出上端的矩形，利用上下二个矩形做拉伸除料。
在这里我们采用第二种方案。
第一种方案大家可以试着自己去做。
这样我们这个造型的最主要部分都是用放样增料和放样除料来完成的。
四周6mm深的槽在本例中可能是一个难点，只在本例这一个范围内想办法，怎么做都很麻烦，因为这个槽的底面座落在多个面上，而且还有一个1.5mm的尺寸。
这时我们千万不要忘了实体的布尔运算，它可以使我们化难为易。
根据图纸给的条件我们直接做一个凹槽很麻烦，但我们如果按照图纸给的条件做一个跟凹槽形状一样的凸型却很容易。
我们把凸型做出，存为X_T文件。
然后再与已经做好的模型做一个布尔运算中差运算，问题就解决了。
下面看具体的造型步骤：磨擦楔块锻模(牡丹江机车车辆厂)CAD/CAM——1磨擦楔块锻模(牡丹江机车车辆厂)CAD/CAM——2磨擦楔块锻模(牡丹江机车车辆厂)CAD/CAM——3磨擦楔块锻模(牡丹江机车车辆厂)CAD/CAM——4磨擦楔块锻模(牡丹江机车车辆厂)CAD/CAM——5磨擦楔块锻模(牡丹江机车车辆厂)CAD/CAM——6磨擦楔块锻模(牡丹江机车车辆厂)CAD/CAM——7磨擦楔块锻模(牡丹江机车车辆厂)CAD/CAM——8磨擦楔块锻模(牡丹江机车车辆厂)CAD/CAM——9磨擦楔块锻模(牡丹江机车车辆厂)CAD/CAM——10磨擦楔块锻模(牡丹江机车车辆厂)CAD/CAM——11磨擦楔块锻模(牡丹江机车车辆厂)CAD/CAM——12磨擦楔块锻模(牡丹江机车车辆厂)CAD/CAM——13磨擦楔块锻模(牡丹江机车车辆厂)CAD/CAM——14设定加工刀具现在刀具市场上刀具种类繁多，在实际加工中，企业基本上是有什么刀用什么刀，而不可以是想用什么刀就买什么刀。
CAXA制造工程师的基本操作
CAXA制造工程师的基本操作一、软件启动与界面介绍1. 软件启动：双击桌面上的CAXA制造工程师图标，或者通过开始菜单中的程序列表找到并CAXA制造工程师。
2. 界面介绍：启动软件后，会看到一个类似CAD的界面，其中包括栏、菜单栏、工具栏、绘图区、命令行和状态栏等部分。
二、绘图操作1. 绘制直线：工具栏中的“直线”按钮，在绘图区确定直线的起点和终点，然后确定。
2. 绘制圆：工具栏中的“圆”按钮，在绘图区确定圆心，然后输入半径，确定。
3. 绘制矩形：工具栏中的“矩形”按钮，在绘图区确定矩形的两个对角点，然后确定。
三、编辑操作1. 移动对象：选择要移动的对象，工具栏中的“移动”按钮，在绘图区确定移动的起点和终点，然后确定。
2. 旋转对象：选择要旋转的对象，工具栏中的“旋转”按钮，在绘图区确定旋转的中心点，然后输入旋转角度，确定。
3. 缩放对象：选择要缩放的对象，工具栏中的“缩放”按钮，在绘图区确定缩放的基点，然后输入缩放比例，确定。
CAXA制造工程师的基本操作一、软件启动与界面介绍1. 软件启动：双击桌面上的CAXA制造工程师图标，或者通过开始菜单中的程序列表找到并CAXA制造工程师。
2. 界面介绍：启动软件后，会看到一个类似CAD的界面，其中包括栏、菜单栏、工具栏、绘图区、命令行和状态栏等部分。
二、绘图操作1. 绘制直线：工具栏中的“直线”按钮，在绘图区确定直线的起点和终点，然后确定。
2. 绘制圆：工具栏中的“圆”按钮，在绘图区确定圆心，然后输入半径，确定。
3. 绘制矩形：工具栏中的“矩形”按钮，在绘图区确定矩形的两个对角点，然后确定。
三、编辑操作1. 移动对象：选择要移动的对象，工具栏中的“移动”按钮，在绘图区确定移动的起点和终点，然后确定。
2. 旋转对象：选择要旋转的对象，工具栏中的“旋转”按钮，在绘图区确定旋转的中心点，然后输入旋转角度，确定。
3. 缩放对象：选择要缩放的对象，工具栏中的“缩放”按钮，在绘图区确定缩放的基点，然后输入缩放比例，确定。
CAXA制造工程师XP快速入门教程模板
CAXACAXA制造工程师XP 一天培训教程目录1．课程介绍 (3)2．基础知识 (5)2.1 界面介绍 (5)2.2 文件的读入 (6)2.3 零件的显示 (9)2.4 曲线的绘制 (12)2.4 曲线的编辑 (14)2.5 几何变换—平移 (18)3．零件的知识加工 (20)3.1 可乐瓶的加工 (20)3.2 锻模的知识加工 (25)4．知识加工模板定制 (32)5．二维加工 (39)6．综合练习 (47)CAXA 制造工程师一天培训教程【培训目标】经过CAXA 制造工程师一天的培训让数控编程的初学者在一天内学会编程变成现实, 学会复杂曲面零件的编程以及简单的二维轮廓的编程。
1．课程介绍欢迎大家来参加我公司最新推出软件——CAXA 制造工程师的培训, 同时真诚感谢大家对我公司以及公司软件的厚爱与支持。
一天时间的培训是短暂而紧张的, 可是我们将竭尽所能在一天中让大家学习和体会到如何利用CAXA 制造工程师实现一天会编程的快捷、方便与简单。
希望我们的讲解能够为大家的进一步学习和掌握打下坚实的基础。
CAXA 制造工程师将工程师的实际工艺思路和丰富的编程加工经验集成智能化的知识加工, 初学者利用知识加工和工程师的编程经验即可快速地完成复杂曲面零件的编程。
举个简单的例子, CAXA 制造工程师的知识加工就好比全自动化的洗衣机自动洗衣程序, 您只要按照自己的要求进行选择, 编程就可自动完成。
使得编程效率具有无可比拟的竞争力, 大大降低了数控编程的准入门槛, 缩短数控编程人员的培养周期。
在今天的培训中我们主要经过实例操作的方式来讲解制造工程师知识加工功能和其它功能的实际应用。
上午是利用CAXA 制造工程师加工的基本知识和利用知识加工完成编程的两个实例。
下午讲解如何按照自己要求定制加工模板以及简单二维轮廓的编程加工实例。
在每一个实例讲解后我们都将安排一定的时间进行练习和练习讲解, 以便巩固和加深讲解的知识要点。
CAXA制造工程师XP快速入门教程模板
CAXA制造工程师XP一天培训教程目录1．课程介绍 (3)2．基础知识 (5)2.1 界面介绍 (5)2.2 文件的读入 (6)2.3 零件的显示 (9)2.4 曲线的绘制 (12)2.4 曲线的编辑 (14)2.5 几何变换—平移 (18)3．零件的知识加工 (20)3.1 可乐瓶的加工 (20)3.2 锻模的知识加工 (25)4．知识加工模板定制 (32)5．二维加工 (39)6．综合练习 (47)CAXA制造工程师一天培训教程【培训目标】经过CAXA制造工程师一天的培训让数控编程的初学者在一天内学会编程变成现实, 学会复杂曲面零件的编程以及简单的二维轮廓的编程。
1．课程介绍欢迎大家来参加我公司最新推出软件——CAXA制造工程师的培训, 同时真诚感谢大家对我公司以及公司软件的厚爱与支持。
一天时间的培训是短暂而紧张的, 可是我们将竭尽所能在一天中让大家学习和体会到如何利用CAXA制造工程师实现一天会编程的快捷、方便与简单。
希望我们的讲解能够为大家的进一步学习和掌握打下坚实的基础。
CAXA制造工程师将工程师的实际工艺思路和丰富的编程加工经验集成智能化的知识加工, 初学者利用知识加工和工程师的编程经验即可快速地完成复杂曲面零件的编程。
举个简单的例子, CAXA制造工程师的知识加工就好比全自动化的洗衣机自动洗衣程序, 您只要按照自己的要求进行选择, 编程就可自动完成。
使得编程效率具有无可比拟的竞争力, 大大降低了数控编程的准入门槛, 缩短数控编程人员的培养周期。
在今天的培训中我们主要经过实例操作的方式来讲解制造工程师知识加工功能和其它功能的实际应用。
上午是利用CAXA制造工程师加工的基本知识和利用知识加工完成编程的两个实例。
下午讲解如何按照自己要求定制加工模板以及简单二维轮廓的编程加工实例。
在每一个实例讲解后我们都将安排一定的时间进行练习和练习讲解, 以便巩固和加深讲解的知识要点。
在练习过程中我们有专门的老师进行现场辅导, 有任何疑难问题大家能够随时提出。
caxa绘图入门
2. 功能 以不同的方式绘制圆弧。 3. 操作 拾取命令后，系统弹出圆弧立即菜单，如图3-26所示.，单击“1：”有 六种方式可以选择。因操作方法类似，仅介绍以下三种方式：
（1）三点圆弧
选择三点圆弧，按屏幕要求输入第一点和第二点，生成一段过上述两点及 光标所在位置的动态圆弧，拖动鼠标到合适位置，单击鼠标左键确定。
（3）三点
选择三点方式，按屏幕提示输入第一点和第二点，用鼠标拖动圆的第 三点到合适位置，单击鼠标左键确定
（4）两点 半径
选择两点 半径，按屏幕要求输入圆的两个点，用鼠标拖动圆的第三 点到合适的位置，单击鼠标左键确定。
例：作已知半径R的圆与两已知圆相切，如图3-30所示。
3.2.4 矩形
1. 命令 下拉菜单“绘制→基本曲线→矩形” ； 绘制工具：拾取 后再拾取 。 2. 功能 生成由四条直线构成的矩形。 3．操作 取矩形命令后，屏幕出现矩形立即菜单，单击“1：”可以把两角点切换 成长度和宽度方式，如图3-31所示。
(1)两点线
在图3-13直线立即菜单的“1：”中选取“两点线”，此时 命令输入区提示为“第一点(切点，垂足点)：”，根据提示 给定两点绘制一条直线段或按给定的连续条件绘制连续的直 线。
在立即菜单的“2：”中可选择“单个”或“连续”的绘制 直线。
在立即菜单的“3：”中可选择“正交”或“非正交”的方 式绘制直线。
图3-22 角度等分线即时菜单 选择“2：分数”操作提示区出现“输入实数”的提示，输入一个需要 等分的数值。选择“3：长度”输入一个等分线长度值，图3-23为五等分 角度的实例。
图3-23 五等分角度
caxa制造工程师教程pdf
掌握基本体素（如长方体 、圆柱体、球体等）的创 建方法，以及通过拉伸、 旋转、放样等操作生成复 杂三维实体。
了解曲面的基本概念，学 习创建和编辑曲面的方法 ，如直纹面、旋转面、扫 描面等。
学习数控加工的基本概念 、加工工艺参数设置、刀 具路径生成与编辑等知识 。
学员心得体会分享
学员A
通过学习CAXA制造工程师教程， 我掌握了基本的二维图形绘制和 三维实体造型技能，对数控加工 编程也有了更深入的了解。
它具备强大的实体造型、曲面 造型、模具设计等功能，能够 满足复杂零件的加工需求。
CAXA制造工程师支持多种数 控系统和机床，具有高效、稳 定、易用的特点。
教程目标与内容
教程目标
帮助学员掌握CAXA制造工程师的基 本操作和高级功能，能够独立完成复 杂零件的数控编程。
教程内容
包括软件界面介绍、基础操作、二维 绘图、三维造型、模具设计、数控加 工等模块。
06
工程图输出及打印管理
工程图模板定制方法
选择合适的模板
根据实际需求，挑选符合国家标 准或企业标准的模板。
编辑模板内容
对模板中的图框、标题栏、明细表 等进行编辑，以满足个性化需求。
保存和应用模板
将定制好的模板保存为文件，并在 绘图时调用该模板。
视图布局调整技巧
灵活运用视图命令
掌握各种视图命令（如平移、旋转、缩放等），以便快速调整视 图布局。
添加细节特征和修饰
在基础特征的基础上，添加倒角、圆 角、孔等细节特征，并对零件进行必 要的修饰。
特征造型方法探讨
拉伸特征
通过拉伸二维草图或已有特征 形成新的三维特征，适用于构
建柱形、板形等零件。
旋转特征
将二维草图绕指定轴线旋转一 定角度形成新的三维特征，适 用于构建回转体零件。
CAXA入门教程
CAXA入门教程CAXA是一款常用的工程制图软件，广泛应用于工程设计、机械制图、装配图、工装夹具设计等领域。
本教程将介绍CAXA的基本操作和常用功能，帮助初学者快速入门。
一、软件安装和界面介绍3.工具栏：包含了常用的绘图工具，可以快速选取需要的工具进行绘图操作。
二、基本绘图操作1.创建新文件：点击菜单栏的“文件”-“新建”来创建一个新文件，也可以直接点击工具栏中的“新建”按钮。
然后可以选择绘图的类型，例如2D绘图或3D绘图。
2.绘制线段：选择绘图工具栏中的“直线”工具，点击绘图区域的起点，再点击终点，可以绘制一条线段。
3.绘制圆形：选择绘图工具栏中的“圆/椭圆”工具，点击绘图区域的起点，拖动鼠标可以绘制一个圆形或椭圆。
4.绘制矩形：选择绘图工具栏中的“矩形/正多边形”工具，点击绘图区域的起点，再点击终点，可以绘制一个矩形或正多边形。
5.修改图形属性：在绘图完成后，可以通过选中图形，然后在属性栏上修改图形的颜色、线型、线宽等属性。
三、常用功能介绍2.尺寸标注：选择绘图工具栏中的“尺寸标注”工具，点击需要标注的线段或图形后，系统会自动添加尺寸标注。
可以通过属性栏修改尺寸标注的样式、位置等属性。
3.填充图形：选择绘图工具栏中的“填充”工具，然后点击需要填充的图形。
在画图时，可以选择当前使用的填充颜色、填充图案等。
5.图纸设置：点击菜单栏的“图纸设置”，可以设置图纸的大小、边距等参数。
也可以通过“打印设置”来设置打印机的参数，然后通过“打印预览”来预览和调整打印效果。
四、常见问题和解决方法1.如何快速选取工具栏上的工具？可以按下工具栏上对应工具的快捷键来快速选取，也可以将工具栏拖动到更靠近绘图区域的位置，减少鼠标移动的距离。
以上是CAXA的基本操作和常用功能的简要介绍，希望能帮助到初学者快速入门。
同时，CAXA还有很多高级功能和操作，需要进一步学习和探索。
CAXA制造工程师XP入门与应用
29
表面匹配：将选定的面与另一个面匹配； 表面等距：使被选择的面偏离原来的位置并保持等距； 删除表面：从零件造型中删除某个选定的面； 编辑表面半径：编辑被选定圆柱面或圆锥面的半径； 抽壳：在被选定的面上对图素或零件进行内部抽壳， 抽壳：在被选定的面上对图素或零件进行内部抽壳， 选定面抽壳后为开口状态； 分裂零件：用定义的“切分零件” 分裂零件：用定义的“切分零件”将另一个零件造型 分成两个部分； 截面工具：生成零件或装配件的截面。 截面工具：生成零件或装配件的截面。
20
2. 标准设计元素与附加设计元素
1) 标准设计元素
设计元素库中缺省的设计元素
2) 附加设计元素 从硬盘中调入的设计元素,如背景、石头、金属等。 3)附加设计元素的装入 在主菜单中选择“打开”，弹出打开对话框，然后在安 装目录下找到“\CAXA\CAXASolid\Catalogs”子目录，选择 添加的元素名称，如木材，并单击“打开”。 所有的设计元素库文件都有一个相同的“.icc”扩展名 。。
2）标准智能图素的定位---智能捕捉 标准智能图素的定位---智能捕捉 ---
中心对齐
面对齐
23
2. 智能图素属性
1) 智能图素属性表
在智能图素上单击右键,弹出快捷菜单,在菜单中选择“智能图素” 属性选项,则弹出“智能图素”属性表。 智能图素形成过程不同（指拉伸、旋转和扫描等），属性表的内 容和形式有所区别。
45
五、设计树、基准面与坐标系 设计树、
1. 设计树
打开设计树--1) 打开设计树---
或
46
2)通过设计树选择设计环境中的项 2)通过设计树选择设计环境中的项 3)利用设计树编辑设计环境中的项 3)利用设计树编辑设计环境中的项 4)利用设计树为一个项命名 4)利用设计树为一个项命名 5)利用设计树改变零件历史信息 5)利用设计树改变零件历史信息 举例: 举例: 拖放顺序:圆柱体、孔类圆柱体、球体
CAXA制造工程师实例教程教案
CAXA制造工程师实例教程教案第一章：CAXA制造工程师概述教学目标：1. 了解CAXA制造工程师的基本功能和应用领域。
2. 掌握CAXA制造工程师的操作界面和基本操作。
教学内容：1. CAXA制造工程师简介2. CAXA制造工程师的操作界面3. CAXA制造工程师的基本操作教学过程：1. 讲解CAXA制造工程师的功能和应用领域。
2. 演示CAXA制造工程师的操作界面和基本操作。
3. 学生实际操作，熟悉界面和基本操作。
练习题：1. 简述CAXA制造工程师的功能和应用领域。
2. 演示如何打开一个文件并在CAXA制造工程师中进行基本操作。
第二章：二维绘图教学目标：1. 掌握CAXA制造工程师的二维绘图功能。
2. 学会使用CAXA制造工程师进行基本二维图形绘制。
教学内容：1. 二维绘图基础2. 基本二维图形的绘制3. 二维图形的编辑教学过程：1. 讲解二维绘图基础，包括坐标系和图层。
2. 演示基本二维图形的绘制方法。
3. 讲解二维图形的编辑方法，包括移动、旋转和缩放。
4. 学生实际操作，练习绘制和编辑二维图形。
练习题：1. 简述CAXA制造工程师二维绘图的基础知识。
2. 演示如何使用CAXA制造工程师绘制一个矩形。
3. 演示如何使用CAXA制造工程师编辑一个已绘制的图形。
第三章：三维建模教学目标：1. 掌握CAXA制造工程师的三维建模功能。
2. 学会使用CAXA制造工程师进行基本三维模型创建。
教学内容：1. 三维建模基础2. 基本三维图元的创建3. 三维模型的编辑教学过程：1. 讲解三维建模基础，包括坐标系和视图。
2. 演示基本三维图元的创建方法。
3. 讲解三维模型的编辑方法，包括移动、旋转和缩放。
4. 学生实际操作，练习创建和编辑三维模型。
练习题：1. 简述CAXA制造工程师三维建模的基础知识。
2. 演示如何使用CAXA制造工程师创建一个长方体。
3. 演示如何使用CAXA制造工程师编辑一个已创建的三维模型。
CAXA制造工程师XP快速入门教程.pptx
• 2.2 文件的读入
• CAXA制造工程师是一个开放的设计和加工工具， 它提供了丰富的数据接口，包括基于曲面的DXF 和IGES标准图形接口，基于实体的X_T、X_B， 面向快速成型设备的STL以及面向Internet和虚拟 现实的VRML等接口。这些接口保证了与世界流 行的CAD软件进行双向数据交换，使企业与合作 伙伴可以跨平台和跨地区进行协同工作，实现虚 拟产品开发和生产。
• 单击“文件”下拉菜单中“打开”命令，或者直 接单击按钮，弹出打开文件对话框。选择相应的 文件类型并选中要打开的文件名，单击“打开” 按钮。
• CAXA制造工程师可以输出也就是将零件存储为多种格式的文件， 方便在其他软件中打开。
• （1）单击“文件”下拉菜单中的“保存”，或者直接单击按 钮，如果当前没有文件名，则系统弹出一个存储文件对话框。
立即消失。此时再移动鼠标时，出现一个由方框表示的窗口，窗口大小可随 鼠标的移动而改变。 • （3）窗口所确定的区域就是即将被放大的部分。窗口的中心将成为新的屏 幕显示中心。在该方式下，不需要给定缩放系数，制造工程师将把给定窗口 范围按尽可能大的原则，将选中区域内的图形按充满屏幕的方式重新显示出 来。
• （2）在对话框的文件名输入框内输入一个文件名，单击“保 存”，系统即按所给文件名存盘。文件类型可以选用ME数据文 件mex、EB3D数据文件epb、Parasolid x_t文件、Parasolid x_b 文件、DXF文件、IGES文件、VRML数据文件、STL数据文件和 EB97数据文件。
• （3）如果当前文件名存在，则系统直接按当前文件名存盘。 经常把结果保存起来是一个好习惯。这样，可以避免因发生意外 而成果丢失。
CAXA入门教程
案例三
汽车发动机的装配：探讨汽车发 动机装配中的关键技术，如活塞、 气缸、曲轴等部件的精确装配， 以及如何通过动画演示发动机的
工作原理。
05 工程图生成与输出设置
工程图模板创建及调用方法
创建工程图模板
在CAXA中，可以通过自定义模板， 快速生成符合企业标准的工程图。首 先，新建一个工程图文件，然后根据 需要设置图层、线型、字体等样式， 并保存为模板文件。
平行约束
确保两个平面或轴线平 行，用于保持部件间的 平行关系。
距离约束
设定两个平面或点之间 的距离，用于精确控制 部件间的位置关系。
爆炸视图创建及动画演示
01
02
03
创建爆炸视图
通过解除零部件间的约束 关系，手动调整零部件的 位置，以展示装配体的内 部结构。
添加动画效果
利用CAXA的动画功能， 为爆炸视图添加旋转、移 动等动态效果，增强视觉 效果。
5. 检查模型，确保无 误。
4. 添加细节特征，如 倒角、圆角、孔等。
特征编辑与参数化设计技巧
特征编辑 使用“特征树”管理和编辑特征，如重定义、抑制、删除等。
利用“特征操作”进行特征的复制、镜像、阵列等操作。
特征编辑与参数化设计技巧
01
参数化设计
02
03
设置参数和关系式，实现零件尺寸的参数化 驱动。
CAXA入门教程
目录
• CAXA软件概述 • 基础知识与操作技巧 • 零件设计实战演练 • 装配设计实战演练 • 工程图生成与输出设置 • 高级功能应用与拓展
CAXA软件概述
01
软件背景及发展历程
01
初始阶段
CAXA起源于20世纪80年代，当时主要用于二维绘图和简 单的三维建模。
caxa初学入门方法
caxa初学入门方法CAXA初学入门方法CAXA是一款广泛应用于机械设计和制图的计算机辅助设计软件，它具备强大的功能和丰富的工具，可以帮助用户高效地完成各种设计任务。
对于初学者而言，掌握CAXA的基本操作和使用方法是非常重要的。
本文将介绍一些CAXA初学入门的方法，帮助读者快速上手并有效地运用该软件。
一、了解CAXA的基本概念和界面在开始学习CAXA之前，首先需要了解一些基本概念和界面。
CAXA的主要界面包括绘图区、菜单栏、工具栏和属性栏等。
绘图区是用户进行绘图和编辑的主要区域，菜单栏提供了各种功能选项，工具栏上则放置了常用的工具按钮，属性栏用于设置图形的属性参数。
通过熟悉这些界面元素，可以更好地进行后续的操作。
二、学习基本绘图命令和工具CAXA提供了丰富的绘图命令和工具，初学者可以从学习一些基本的绘图命令开始。
例如，直线命令可以用于绘制直线段，圆弧命令可以绘制圆弧，多段线命令可以绘制由多个线段组成的复杂图形等。
此外，还可以学习一些修改命令和工具，如移动、复制、旋转、镜像等，用于对已绘制的图形进行编辑和修改。
三、掌握图层的使用图层是CAXA中非常重要的概念，它可以将不同类型的图形元素分组管理，方便后续的编辑和控制。
通过使用图层，可以将图形按照不同的功能或属性进行分类，如将尺寸标注放在一个图层，注释文字放在另一个图层等。
掌握图层的使用方法，可以使绘图工作更加有序和高效。
四、学习尺寸标注和注释在机械设计和制图中，尺寸标注和注释是必不可少的环节。
CAXA 提供了丰富的标注和注释工具，可以方便地在绘图中添加尺寸标注和文字说明。
学习如何正确使用这些工具，可以使绘图结果更加准确和清晰。
五、掌握图形编辑和变换技巧在绘图过程中，经常需要对已绘制的图形进行编辑和变换。
CAXA 提供了多种编辑和变换命令，如拉伸、倒角、填充等，可以帮助用户快速完成各种操作。
学习这些命令的使用方法，可以提高绘图的效率和质量。
六、了解CAXA的高级功能和应用除了基本的绘图命令和工具，CAXA还提供了许多高级功能和应用，如三维建模、装配设计、有限元分析等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAXA制造工程师XP培训教程目录1．课程介绍 (3)2．基础知识 (3)2.1 界面介绍 (4)2.2 文件的读入 (5)2.3 零件的显示 (8)2.4 曲线的绘制 (10)2.4 曲线的编辑 (11)2.5 几何变换—平移 (14)3．零件的知识加工 (15)3.1 可乐瓶的加工 (15)3.2 锻模的知识加工 (19)4．知识加工模板定制 (24)5．二维加工 (29)6．综合练习 (35)CAXA制造工程师培训教程【培训目标】通过CAXA制造工程师的培训让数控编程的初学者在短时间内学会编程变成现实，学会复杂曲面零件的编程以及简单的二维轮廓的编程。
1．课程介绍二十个学时的培训是短暂而紧张的，但是我将竭尽所能在这段时间中让大家学习和体会到如何利用CAXA制造工程师实现短时间内会编程的快捷、方便与简单。
希望我的讲解能够为大家的进一步学习和掌握打下坚实的基础。
CAXA制造工程师将工程师的实际工艺思路和丰富的编程加工经验集成智能化的知识加工，初学者利用知识加工和工程师的编程经验即可快速地完成复杂曲面零件的编程。
举个简单的例子，CAXA制造工程师的知识加工就好比全自动化的洗衣机自动洗衣程序，您只要按照自己的要求进行选择，编程就可自动完成。
使得编程效率具有无可比拟的竞争力，大大降低了数控编程的准入门槛，缩短数控编程人员的培养周期。
在今后的培训中我们主要通过实例操作的方式来讲解制造工程师知识加工功能和其他功能的实际应用。
利用CAXA制造工程师加工的基本知识和利用知识加工完成编程的实例。
讲解如何按照自己要求定制加工模板以及简单二维轮廓的编程加工实例。
在每一个实例讲解后我们都将安排一定的时间进行练习和练习讲解，以便巩固和加深讲解的知识要点。
在练习过程中有任何疑难问题大家可以随时提出。
以下列出课程安排表。
课程安排表2．基础知识下面我们讲解利用CAXA制造工程师进行加工编程需要掌握的基本知识，便于快速地学习和使用CAXA制造工程师进行零件加工的编程。
2.1界面介绍制造工程师的用户界面，是全中文界面，和其他Windows风格的软件一样，各种应用功能通过菜单和工具条驱动；状态栏指导用户进行操作并提示当前状态和所处位置；特征树记录了历史操作和相互关系；绘图区显示各种功能操作的结果；同时，绘图区和特征树为用户提供了数据的交互的功能。
制造工程师工具条中每一个按钮都对应一个菜单命令，单击按钮和单击菜单命令是完全一样的。
2.2 文件的读入CAXA 制造工程师是一个开放的设计和加工工具，它提供了丰富的数据接口，包括基于曲面的DXF 和IGES 标准图形接口，基于实体的X_T 、X_B ，面向快速成型设备的STL 以及面向Internet 和虚拟现实的VRML 等接口。
这些接口保证了与世界流行的CAD 软件进行双向数据交换，使企业与合作伙伴可以跨平台和跨地区进行协同工作，实现虚拟产品开发和生产。
主菜单 标准工具条 显示工具条特征工具条曲线工具条线面编辑工具条几何变换工具条 绘图区文件的读入通过“文件”下拉菜单中的“打开”命令来实现，可以打开制造工程师存储的数据文件，并为其他数据文件格式提供相应接口，使在其它软件上生成的文件通过此接口转换成制造工程师的文件格式，并进行处理。
在制造工程师中可以读入ME数据文件mxe、零件设计数据文件epb、、ME1.0、ME2.0数据文件csn、Parasolid x_t文件、Parasolid x_b文件、DXF 文件、IGES文件和DAT数据文件。
单击“文件”下拉菜单中“打开”命令，或者直接单击按钮，弹出打开文件对话框。
选择相应的文件类型并选中要打开的文件名，单击“打开”按钮。
CAXA制造工程师可以输出也就是将零件存储为多种格式的文件，方便在其他软件中打开。
（1）单击“文件”下拉菜单中的“保存”，或者直接单击按钮，如果当前没有文件名，则系统弹出一个存储文件对话框。
（2）在对话框的文件名输入框内输入一个文件名，单击“保存”，系统即按所给文件名存盘。
文件类型可以选用ME数据文件mex、EB3D数据文件epb、Parasolid x_t文件、Parasolid x_b文件、DXF文件、IGES文件、VRML数据文件、STL数据文件和EB97数据文件。
（3）如果当前文件名存在，则系统直接按当前文件名存盘。
经常把结果保存起来是一个好习惯。
这样，可以避免因发生意外而成果丢失。
2.3 零件的显示制造工程师为用户提供了图形的显示命令，他们只改变图形在屏幕上显示的位置、比例、范围等，不改变原图形的实际尺寸。
图形的显示控制对复杂零件和刀具轨迹观察和拾取具有重要作用。
用鼠标单击“显示”下拉菜单中的“显示变换”，在该菜单中的右侧弹出菜单项。
显示全部：将当前绘制的所有图形全部显示在屏幕绘图区内。
用户还可以通过F3键使图形显示全部。
单击“显示”，指向“显示变换”，单击“显示全部”，或者直接单击按钮。
显示窗口：提示用户输入一个窗口的上角点和下角点，系统将两角点所包含的图形充满屏幕绘图区加以显示。
（1）单击“显示”，指向“显示变换”，单击“显示窗口”，或者直接单击按钮。
（2）按提示要求在所需位置输入显示窗口的第一个角点，输入后十字光标立即消失。
此时再移动鼠标时，出现一个由方框表示的窗口，窗口大小可随鼠标的移动而改变。
（3）窗口所确定的区域就是即将被放大的部分。
窗口的中心将成为新的屏幕显示中心。
在该方式下，不需要给定缩放系数，制造工程师将把给定窗口范围按尽可能大的原则，将选中区域内的图形按充满屏幕的方式重新显示出来。
显示缩放：按照固定的比例将绘制的图形进行放大或缩小。
用户也可以通过PageUp或PageDown来对图形进行放大或缩小。
也可使用Shift配合鼠标右键，执行该项功能。
也可以使用Ctrl键配合方向键，执行该项功能。
（1）单击“显示”，指向“显示变换”，单击“显示缩放”，或者直接单击按钮。
（2）按住鼠标右键向左上或者右上方拖动鼠标，图形将跟着鼠标的上下拖动而放大或者缩小。
（3）按住Ctrl键，同时按动左右方向键或上下方向键，图形将跟着按键的按动而放大或者缩小。
显示旋转：将拾取到的零部件进行旋转。
用户还可以使用Shift键配合上、下、左、右方向键使屏幕中心进行显示的旋转。
也可以使用Shift配合鼠标左键，执行该项功能。
（1）单击“显示”，指向“显示变换”，单击“显示旋转”，或者直接单击按钮。
（2）在屏幕上选取一个显示中心点，拖动鼠标左键，系统立即将该点作为新的屏幕显示中心，将图形重新显示出来。
显示平移：根据用户输入的点作为屏幕显示的中心，将显示的图形移动到所需的位置。
用户还可以使用上、下、左、右方向键使屏幕中心进行显示的平移。
（1）单击“显示”，指向“显示变换”，单击“显示平移”，或者直接单击按钮。
（2）在屏幕上选取一个显示中心点，按下鼠标左键，系统立即将该点作为新的屏幕显示中心将图形重新显示出来。
2.4 曲线的绘制CAXA制造工程师为曲线绘制提供了十六项功能：直线、圆弧、圆、矩形、椭圆、样条、点、公式曲线、多边形、二次曲线、等距线、曲线投影、相关线、样条->圆弧和文字等。
用户可以利用这些功能，方便快捷地绘制出各种各样复杂的图形。
利用CAXA制造工程师编程加工时，主要应用曲线中的直线、矩形工具绘制零件的加工范围。
直线中的两点线就是在屏幕上按给定两点画一条直线段或按给定的连续条件画连续的直线段。
（1）单击直线按钮，在立即菜单中选择两点线。
（2）按状态栏提示，给出第一点和第二点，两点线生成。
矩形是图形构成的基本要素，为了适应各种情况下矩形的绘制，CAXA 制造工程师提供了两点矩形和中心_长_宽等两种方式。
两点矩形就是给定对角线上两点绘制矩形。
（1）单击按钮，在立即菜单中选择两点矩形方式。
（2）给出起点和终点，矩形生成。
中心_长_宽就是给定长度和宽度尺寸值来绘制矩形。
（1）单击按钮，在立即菜单中选择中心_长_宽方式，输入长度和宽度值。
（2）给出矩形中心（0,0），矩形生成。
2.4 曲线的编辑曲线编辑包括曲线裁剪、曲线过渡、曲线打断、曲线组合和曲线拉伸五种功能。
曲线编辑安排在主菜单的下拉菜单和线面编辑工具条中。
线面编辑工具条如下图所示。
曲线裁剪中的快速裁剪是指系统对曲线修剪具有指哪裁哪快速反映。
（1）单击按钮，在立即菜单中选择快速裁剪和正常裁剪（或投影裁剪）。
（2）拾取被裁剪线（选取被裁掉的段），快速裁剪完成。
曲线过渡就是对指定的两条曲线进行圆弧过渡、尖角过渡或对两条直线倒角。
曲线过渡共有三种方式：圆弧过渡、尖角过渡和倒角过渡。
●圆弧过渡：用于在两根曲线之间进行给定半径的圆弧光滑过渡。
（1）单击按钮，在立即菜单中选择“圆弧过渡”，输入半径，选择是否裁剪曲线1和曲线2。
（2）拾取第一条曲线，第二条曲线，圆弧过渡完成。
过渡前过渡后●尖角过渡用于在给定的两根曲线之间进行过渡，过渡后在两曲线的交点处呈尖角。
尖角过渡后, 一根曲线被另一根曲线裁剪。
（1）单击按钮，在立即菜单中选择“尖角裁剪”。
（2）拾取第一条曲线，第二条曲线，尖角过渡完成。
(a)过渡前 (b)过渡后 (a) 过渡前 (b) 过渡后倒角过渡倒角过渡用于在给定的两直线之间进行过渡, 过渡后在两直线之间有一条按给定角度和长度的直线。
倒角过渡后, 两直线可以被倒角线裁剪，也可以不被裁剪。
（1）单击按钮，在立即菜单中选择“倒角裁剪”，输入角度和距离值，选择是否裁剪曲线1和曲线2。
（2）拾取第一条曲线，第二条曲线，尖角过渡完成。
(a) 有裁剪的倒角过渡 (b) 无裁剪的倒角过渡2.5 几何变换—平移几何变换对于编辑图形和曲面有着极为重要的作用，可以极大地方便用户。
几何变换是指对线、面进行变换，对造型实体无效，而且几何变换前后线、面的颜色、图层等属性不发生变换。
几何变换共有七种功能：平移、平面旋转、旋转、平面镜像、镜像、阵列和缩放。
几何变换工具条如下图。
平移就是对拾取到的曲线或曲面进行平移或拷贝。
平移有两种方式：两点或偏移量。
偏移量方式就是给出在XYZ三轴上的偏移量，来实现曲线或曲面的平移或拷贝。
（1）直接单击按钮，在立即菜单中选取偏移量方式，拷贝或平移，输入XYZ三轴上的偏移量值。
（2）状态栏中提示“拾取元素”，选择曲线或曲面，按右键确认，平移完成。
两点方式就是给定平移元素的基点和目标点，来实现曲线或曲面的平移或拷贝。
（1）单击按钮，在立即菜单中选取两点方式，拷贝或平移，正交或非正交。
（2）拾取曲线或曲面，按右键确认，输入基点，光标就可以拖动图形了，输入目标点，平移完成。
3．零件的知识加工为了使用户更方便更容易地使用和掌握利用CAXA制造工程师软件进行加工生产，同时也为了新的技术人员容易入门，不需要掌握多种加工功能的具体应用和参数设置，解决企业技术人员缺少的问题，CAXA制造工程师专门提供了知识加工功能，针对复杂曲面的加工，为用户提供一种零件整体加工思路，用户只需观察出零件整体模型是平坦或者陡峭，运用老工程师的加工经验，就可以快速的完成加工过程。
