几种刮板输送机型号及外型尺寸

刮板输送机参数

刮板输送机一、刮板输送机型号含义：□○△◇/◆■其中：□→输送机 S ○→刮板 G△→刮板链形式：D为中单链型，B为边双链型，Z为中双链型，N为准边双链型◇→中部槽内槽内槽宽度代号◆→驱动功率■→设计修改序号，以（A）、（B）、（C）、····依次表示如：SGB630/150(C) 边双链刮板机，槽宽630mm,驱动功率150kWSGZ880/1400(A) 中双链刮板机，槽宽880mm,双速电机总功率1400kW二、刮板输送机参数：（标准长度100m）刮板机定义：刮板输送机用刮板链牵引，在槽内运送散料的输送机叫刮板输送机。

举例：中煤牌SGB420/30T刮板输送机，系煤层工作面运输设备，严格按照煤炭行业标准《刮板输送机通用技术条件》MT/T105-93及相关标准组织实施生产。

该产品体积小，重量轻，使用维护简单，安全可靠。

基本参数：输送量80t/h 设计长度100m 链速0.88m/s 电机型号JDSB-30 额定功率30kW 额定电压380/660V 转速1470r/min中部槽尺寸(长×宽×高)mm 1200×420×150水平弯曲3°垂直弯度3°每节质量75.65kg 刮板链圆环链规格φ14×50B mm 圆环链条数 2刮板链中心距315mm 刮板间距800mm 圆环链破断负荷190KN连接环破断负荷170KN 刮板链单位质量14.2Kg/m 型式边双链减速器速比22.245 紧链型式摩檫式紧链卸载方式端卸式总重10.6TSGB620/40T刮板输送机技术参数：出厂长度100m 减速器传速比1：24.564 输送量150t/h 刮板链型式边双圆环链链速0.86m/s 规格18×64电动机型号 YBS—40 单链破断力≥343KN 功率40kW 链条数2条电压（V） 660/380 链间距（mm） 500 转速（r/min） 1470 刮板间距（mm） 1024液力偶合器型号 YOXD400 中部槽长（mm） 1500工作液体 22＃汽轮机油高（mm） 1801、SGW、SGB系列刮板输送机SGB-630/150C（W）刮板输送机适用于缓倾斜开厚煤层普采工作面运输煤炭，在输送机中部槽上，可配套MDY－100W型、DY-150型、MD-170型滚筒采煤机。

几种刮板输送机型号及外型尺寸

几种刮板输送机型号及外型尺寸————————————————————————————————作者: ————————————————————————————————日期:刮板转载机（730-40０中双链) 一、机头电机型号YBKＹS－200 功率20０kｗ转速148０r/min 电压等级1１40ｖ减速器型号JS-200传动比３8．823５:１连接方式液力偶合器机头高800mm紧链方式闸盘紧链二、机身(过渡段和中部槽)连接方式哑铃销槽体规格1500×７30×317mm机身构件机头过渡段(ⅠⅡ）机尾过渡段(ⅠⅡ)中间槽开天窗中间槽5节距齿轨1.5米电缆槽三、刮板链刮板间距1１04mm圆环链φ２6×92mm 刮板链速度0.９3m/s 四、机尾电机型号YBＫYS-2０0 功率2００kｗ转速14８0r/min 电压等级1１４0v减速器型号ＪS-200传动比38．82３5:1 连接方式液力偶合器机头高800mｍ刮板转载机(SＧD6３0-180中单链) 一、机头电动机型号DSB-9０功率９0kｗ转速1475r/min 电压等级11４０/６６０v减速器型号JS－９0传动比３9.8６:1 连接方式液力偶合器机头高60０mm紧链方式闸盘紧链二、机身（过渡段和中部槽）连接方式哑铃销槽体规格1２50×６30×2５０ｍm机身构件机头过渡槽机尾过渡槽中间槽4节距齿轨推移座１.25米电缆槽三、刮板链刮板间距920mm圆环链φ26×９2mm 刮板链速度０.92m/s 四、机尾电动机型号ＤＳＢ-90 功率９０ｋw 转速１475r/miｎ电压等级１1４0/66０ｖ减速器型号JＳ-9０传动比39.86:1 连接方式液力偶合器机头高600mm刮板输送机（ＳGB６３0-１50双边链) 一、机头电动机型号ＤSＢ75 功率７5kw转速1480r／min 电压等级380／６60v减速器型号JS-75传动比1:2４.44 连接方式液力偶合器机头高4０0mm紧链方式摩擦式紧链器二、机身（过渡段和中部槽)连接方式哑铃销槽体规格120０×630×１90mm机身构件机头过渡槽机尾过渡槽中间槽开天窗中间槽过渡槽推移架三、刮板链刮板间距1024mm圆环链φ18×６4ｍm 刮板链速度0.8６8ｍ/s 四、机尾电动机型号ＤＳB75 功率75kw转速1480ｒ/miｎ电压等级３80/660v减速器型号JS-７５传动比1:２4.44 连接方式液力偶合器机头高400mｍ刮板输送机(SGＢ４２0-30双边链）一、机头电动机型号JDSＢ-３0 功率30kｗ转速1４7０ｒ／min 电压等级380／6６0v减速器型号JＢ/55传动比１：2２.24 连接方式液力偶合器机头高51２mm紧链方式闸盘紧链二、机身（过渡段和中部槽)连接方式插销连接槽体规格1２00×420×150mm机身构件机头过渡槽机尾过渡槽中间槽调节槽三、刮板链刮板间距８00mm圆环链φ14×50mｍ刮板链速度０.79m/s 四、机尾。

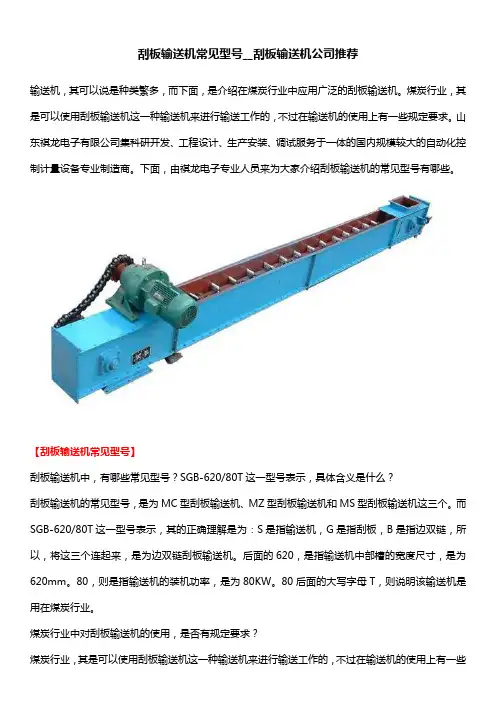

刮板输送机常见型号__刮板输送机公司推荐

刮板输送机常见型号__刮板输送机公司推荐输送机，其可以说是种类繁多，而下面，是介绍在煤炭行业中应用广泛的刮板输送机。

煤炭行业，其是可以使用刮板输送机这一种输送机来进行输送工作的，不过在输送机的使用上有一些规定要求。

山东祺龙电子有限公司集科研开发、工程设计、生产安装、调试服务于一体的国内规模较大的自动化控制计量设备专业制造商。

下面，由祺龙电子专业人员来为大家介绍刮板输送机的常见型号有哪些。

【刮板输送机常见型号】刮板输送机中，有哪些常见型号？SGB-620/80T这一型号表示，具体含义是什么？刮板输送机的常见型号，是为MC型刮板输送机、MZ型刮板输送机和MS型刮板输送机这三个。

而SGB-620/80T这一型号表示，其的正确理解是为：S是指输送机，G是指刮板，B是指边双链，所以，将这三个连起来，是为边双链刮板输送机。

后面的620，是指输送机中部槽的宽度尺寸，是为620mm。

80，则是指输送机的装机功率，是为80KW。

80后面的大写字母T，则说明该输送机是用在煤炭行业。

煤炭行业中对刮板输送机的使用，是否有规定要求？煤炭行业，其是可以使用刮板输送机这一种输送机来进行输送工作的，不过在输送机的使用上有一些规定要求，其具体是为：电机功率在75KW以下使用轻型刮板输送机，电机功率为75—110KW，是使用中型刮板输送机，电机功率为132—200KW，是使用重型刮板输送机。

如果电机功率超过200KW，要使用超重型刮板输送机。

刮板输送机中拨链器，其具体作用是什么？这一种输送机的安装顺序是什么？刮板输送机中的拨链器，其的主要作用，是在输送机正常运行过程中，将链条和链轮分离开来，所以，其是安装在机头传动部分上，并且，它是属于易损件。

刮板输送机的安装顺序，其是为：划中心线—安装机架—安装下托辊和改向滚筒—将输送带放在下托辊上—安装上托辊—安装拉紧装置、传动滚筒和驱动装置—将输送带绕过头尾筒—输送带接头—张紧输送带—安装清扫器、导料槽和罩壳。

SGZ630-264刮板机技术参数

刮板输送机技术参数
1、刮板输送机型号：SGZ630/264
2、订货长度：130米。

3、输送量：450t/h。

4、电机型号：YBSD-65/132-8/4（双速），电压660/1140V，转
速：1480/735r/min（西北骏马煤矿电机制造有限责任公司）
5、链条规格：26×92--C，高强度圆环链，破断负荷≥850KN
6、牵引方式：齿轮-销轨式。

铸造销轨节距125mm。

7、减速器型号：JS-132，减速比25.44：1（山东矿机集团）
8、链速：1.24m/s，中双链。

9、链条间距120mm，刮板间距920mm。

10、中部槽规格：1500×590（内宽）×252mm
11、中部槽结构：铸焊封底结构，中板厚度：25mm，材质高强
度耐磨材料NM360。

底板厚度：16mm，材质Q345B，槽
帮材质ZG30MnSi。

槽间用哑铃联接。

每八节中部槽配一
节开天窗中部槽。

12、紧链方式：闸盘紧链。

13、卸载方式：端卸式，传动装置平行布置老塘侧。

14、机头、尾各变线2节，变线量52mm。

15、机头、机尾驱动装置能互换，整机左右工作面能互换。

中部断面图
1。

刮板输送机主要技术参数

刮板输送机主要技术参数
例如SGB630∕220CS—输送机G一舌IJ板B一边双链型(B为刮板链型式)其他还有D—中单链Z—中双链N—准边双链630—中部槽宽度(mm)220—电动机总功率(kW)C一修改序号以(A)(B)(C)…表示再如XGZ—14*8.6—23右X—以输送散料为主G一刮板输送机Z-铸石砌板14—中部槽宽1400(mm)8.6—选型长度(m)23—驱动装置的编号及配置
DW38-300/110x表示最大高度3.8米，额定工作阻力为300KN,油缸内径是IIomm的外注式单体液压支柱。

分为三种1、活塞式DZ(DW).2、悬浮式DWX、3、轻型DWQ
1⅛DWX35-250/100X为例
DWX35代表最大高度为3米5,250代表支撑力为250KN(干牛)100为缸径就是单体的外径，单位亳米MM。

D-产品类型代号，D代表单体;W-第•特征代号、W代表外注式;16-最大高度dm;300-额定工作阻力或者叫工作载荷，KN：IOO-油缸内径，mm
单体又分内注式单体液压支柱
外注式单体液压支柱。

外注式单体液压支柱又分为活塞式单体液压支柱悬浮式
单体液压支柱。

刮板输送机型号及技术全参数

普采型刮板输送机型号SGB620/40T SGB620/80TSGB420/17输送能力150t/h150t/h80t/h设计长度100m 160m 50m装机功率40KW 2×40KW 17KW链速0.86m/s 0.86m/s 0.78m/s刮板链型式边双链边双链边双链链条规格Φl8×64 4)18×64 中14×50中部槽规格1500×620×180 1500×620×180 1200×420×150SGZ730/320刮板输送机该机为前部刮板输送机，中部槽采用优质合金钢铸造挡板、铲板槽帮与高强度耐磨中板焊接而成的整体结构，提高了强度，增加了可靠性，与采煤机、液压支架、转载机及电控箱装置配套。

实现回采工作面的落煤、装煤、运煤、推溜和顶板支护等工序的综合机械化采煤。

设计长度一一一一200m输送量一………700t／h适用于煤矿井下缓倾斜、中厚煤层回采工作面。

是高产、高效综采机械化采煤工作面理想运输设备。

刮板链速一一一…O．93m／s电机功率…………2×160kW工作电压…………660／1 140V圆环链规格一………(p26×92mm最小破断负荷一一……850kN刮板间距一一一一 1 104mm中部槽…___一一1500×730×275mm减速器传动比…………39 737：1减速器冷却方式…………水冷整机弯曲性能……一…水平±1°，垂直±3。

等离子熔覆合金陶瓷高耐磨刮板输送机系列1、完全兼容传统刮板输送机，用户可以像使用普通刮板输送机一样安装使用，而不必花费时间去熟悉新的安装工艺；2、整机系统达到最佳配合，使整机寿命大大延长；使用寿命是普通刮板输送机的2倍以上；3、熔覆层坚硬光滑，摩擦系数小，使输送机整体运行阻力减小，能耗降低，无挤链压溜现象发生。

刮板输送机型号

刮板输送机产品展示
刮板输送机原理
• 刮板输送机的工作原理是，将敞开的溜槽，作为煤炭或物料等的承受件，将刮板固定在链条上，作为牵引构件。当机头传动部启动后场，带动及投产轴上的链轮旋转，使刮板链循环运行带动物料演这么溜槽移动，直至鸡头米部卸载。刮板链饶国民链轮作无极闭合循环运行，完成物料的输送。 luyigs03 /
刮板输送机技术参数
• 出厂长度： 100 减速器传速比： 1：24.564 输送量（t/h）：150 刮板链型式：边双圆环链链速（m/s）： 0.86 规格：18×64
刮板输送机缺点
• 1、空载功率消耗较大，为总功率的30%左右。 2、不宜长距离输送。 3、易发生掉链，跳链事故。 4、消耗钢材多。成本大。
刮板输送机用途
• SGB刮板输送机主要用于中间巷道输送煤炭。济宁陆屹刮板输送机制造厂生产的可弯曲刮板输送机适用于煤层厚度0.8M以上，倾角在±15°之间的缓倾斜采煤工作面。可实现薄煤层工作面落煤、装煤、运煤机械化。同时可与不同型号的采煤机、推留器或液压支架配套使用，既可用于高档普采工作面，又可用于综合机械化采煤工作面。
刮板输送机型号
• 刮板输送机型号 • 刮板输送机用途 • 刮板输送机技术参数 • 刮板输送机缺点 • 刮板输送机优点 • 刮板输送机原理 • 刮板输送机产品展示
Байду номын сангаас
刮板输送机型号
• 济宁陆屹刮板输送机制造厂专业生产经营刮板输送机，型号齐全，质量保障，服务优，价格便宜。刮板输送机的型号种类齐全，每一个型号都有它的不同作用。刮板输送机型号主要有，SGB刮板输送机， GB420/40T刮板输送机、SGB620/40T刮板输送机、SGB630-150刮板输送机、SGW －40T刮板输送机、SGZ800系列刮板输送机等各种刮板输送机，应有尽在济宁陆屹。

煤矿各种刮板输送机型号及技术全参数

普采型刮板输送机SGZ730/320刮板输送机该机为前部刮板输送机，中部槽采用优质合金钢铸造挡板、铲板槽帮与高强度耐磨中板焊接而成的整体结构，提高了强度，增加了可靠性，与采煤机、液压支架、转载机及电控箱装置配套。

实现回采工作面的落煤、装煤、运煤、推溜和顶板支护等工序的综合机械化采煤。

设计长度一一一一 200m输送量一……… 700t ／h刮板链速一一一… O ．93m ／s电机功率 ………… 2×160kW工作电压 ………… 660／1 140V圆环链规格一………(p26×92mm最小破断负荷一一……850kN刮板间距一一一一 1 104mm中部槽 …___一一 1500×730×275mm减速器传动比………… 39 737：1减速器冷却方式………… 水冷整机弯曲性能……一… 水平±1°，垂直±3。

适用于煤矿井下缓倾斜、中厚煤层回采工作面。

是高产、高效综采机械化采煤工作面理想运输设备。

等离子熔覆合金陶瓷高耐磨刮板输送机系列1、完全兼容传统刮板输送机，用户可以像使用普通刮板输送机一样安装使用，而不必花费时间去熟悉新的安装工艺；2、整机系统达到最佳配合，使整机寿命大大延长；使用寿命是普通刮板输送机的2倍以上；3、熔覆层坚硬光滑，摩擦系数小，使输送机整体运行阻力减小，能耗降低，无挤链压溜现象发生。

刮板输送机刮板机40t主要适用于中小型煤矿缓倾斜中厚层煤层普通机械化采煤工作面输送煤炭，与滚筒采煤机、单体液压支柱和金属铰接顶梁、推溜器等设备配套，以实现回采工作的落煤、装煤、运煤、支护和工作面的连续作业.KGZ 系列铸石刮板输送机XGZ 系列刮板输送机是煤炭部定产品系平顶山选煤设计研究院最新设计。

该产品设计先进，结构合理，运输量大，节约电力，安装维修方便，性能可靠，且实现了标准化，系列化，通用化。

中间槽采用全钢焊接结构，具有互换性，内衬铸石，耐磨，耐腐蚀，噪音低，阻力小。

几种刮板输送机型号及外型尺寸

圆环链
φ14×50mm
刮板链速度
0.79m/s
