运算放大器参数详解

运算放大器参数详解运算放大器（通常简称为运放）是一种广泛应用于模拟信号处理领域的电子器件。

它被广泛应用于各种不同的电子设备中，包括音频放大器、模拟电路、数字电路等。

以下是对运算放大器参数的详细解释：1. 带宽增益乘积：这是运算放大器的一个重要指标，它等于开环带宽与开环增益的乘积。

这个参数可以用来估算运放在高频应用中的性能。

2. 开环增益：开环增益是运算放大器在没有反馈的情况下，输入电压与输出电压之比。

这是一个衡量运放放大能力的参数。

3. 最大差模输入电压：这是指运放可以接受的最大差分输入电压。

超过这个电压，运放可能会被损坏。

4. 最大共模输入电压：这是指运放可以接受的最大共模输入电压。

超过这个电压，运放可能会被损坏。

5. 最大输出电压：这是指运放在安全工作范围内可以输出的最大电压。

超过这个电压，运放可能会被损坏。

6. 电源电压范围：这是指运放正常工作所需的最小和最大电源电压。

低于最小电压，运放可能无法正常工作；高于最大电压，运放可能会被损坏。

7. 功耗：这是指运放在正常工作条件下消耗的功率。

这是一个重要的环保指标，因为电子设备的功耗直接影响到其热量产生和能源消耗。

8. 输入阻抗：这是指运放在没有反馈的情况下，输入端的电阻抗。

这个参数可以影响运放在特定应用中的性能。

9. 输出阻抗：这是指运放在没有反馈的情况下，输出端的电阻抗。

这个参数可以影响运放在特定应用中的性能。

10. 带宽增益乘积与最大带宽：带宽增益乘积是指运算放大器在特定频率下达到特定增益所需的带宽，通常以Hz为单位表示。

最大带宽是指运放在不失真的情况下可以处理的最高频率信号。

这两个参数共同决定了运算放大器处理高频信号的能力。

11. 建立时间：这是指运算放大器从启动到达到最终输出值所需的时间。

这个参数对于需要快速响应的电路设计来说非常重要。

12. 失调电压：这是指运算放大器在没有输入信号的情况下，输出端的直流偏置电压。

这个参数可能会对电路的直流性能产生影响。

运算放大器常见参数解析

运算放大器常见参数解析运算放大器是一种功率放大器，可以将输入电压放大到更大的输出电压，同时保持输入电压与输出电压之间的线性关系。

在电子设备与电路中广泛应用，例如音频放大器、通信系统等。

下面将对运算放大器的常见参数进行解析。

1.增益(Av)：运算放大器的增益即输出电压与输入电压之间的比值，通常用一个数字表示。

增益越大，输出信号放大倍数就越高。

运算放大器通常有固定增益和可调增益两种类型。

2. 输入偏置电压(Vos)：运算放大器的输入端有一个微小的直流偏置电压，即输入电压接近于零时实际电压。

输入偏置电压可以引起输出偏置电压，影响放大器的性能。

常见解决方法是使用一个偏置调零电路来降低输入偏置电压。

3.输入偏置电流(Ib)：运算放大器的输入端也有一个微小的直流偏置电流。

输入偏置电流过大会引起伪输出电压，并对信号放大造成影响。

输入偏置电流可以通过使用PN结和电流源进行补偿。

4. 输入电阻(Rin)：输入电阻是指运算放大器输入端对外部电路的等效电阻。

输入电阻越大，输入电压的损失就越小，维持输入信号的原始性。

输入电阻对应于差模模式和共模模式。

5.带宽(BW)：运算放大器的带宽是指输出信号能够跟随输入信号的频率范围。

带宽越高，放大器能够处理更高频率的信号。

带宽可以通过增加放大器的带宽限制元件来提高。

6. 输出电阻(Rout)：输出电阻是指运算放大器输出端对外部电路的等效电阻。

输出电阻影响着输出电压的稳定性和与外部电路的匹配性。

输出电阻越小，输出电压与负载电阻的影响就越小。

7.摆幅(Av)：摆幅是指运算放大器能够提供的最大输出电压幅值。

摆幅取决于供电电源电压和运算放大器内部极限电压。

摆幅越大，放大器能够输出的电压范围就越广。

8.直流增益(Ao)：直流增益是指运算放大器在输入信号频率为零时的增益。

直流增益可以决定运算放大器的静态精度，即输出电压与输入电压之间的比值。

9.共模抑制比(CMRR)：共模抑制比是指运算放大器对共模信号的压制能力。

运算放大器参数说明及选型指南

运算放大器参数说明及选型指南一、运放的参数说明：1.增益：运算放大器的增益是指输出信号与输入信号之间的比值，通常用V/V表示。

增益可以是固定的，也可以是可调的。

增益决定了输出信号相对于输入信号的放大程度。

2.带宽：运算放大器的带宽是指在其增益达到-3dB时的频率范围。

带宽决定了运放的工作频率范围，对于高频应用，需要选择具有宽带宽的运放。

3.输入偏置电压：输入偏置电压是指在无输入信号时，运放输入端的直流偏置电压。

输入偏置电压可能会引入偏置误差，对于精密测量电路，需要选择输入偏置电压尽可能小的运放。

4.输入偏置电流：输入偏置电流是指在无输入信号时，运放输入端的直流偏置电流。

输入偏置电流可能会引起输入端的电平漂移，对于高精度应用，需要选择输入偏置电流尽可能小的运放。

5.输入偏置电流温漂：输入偏置电流温漂是指输入偏置电流随温度变化的比例。

输入偏置电流温漂可能会导致运放的工作点发生变化，对于温度变化较大的应用，需要选择输入偏置电流温漂较小的运放。

6.输入噪声：输入噪声是指在无输入信号时，运放输入端产生的噪声。

输入噪声可能会影响信号的纯净度，对于低噪声应用，需要选择输入噪声较低的运放。

7.输出电流：输出电流是指运放输出端提供的最大电流。

输出电流决定了运放的输出能力，在驱动负载电流较大的应用中，需要选择输出电流较大的运放。

8.输出电压：输出电压是指运放输出端能够提供的最大电压。

输出电压决定了运放的输出范围，在需要大幅度信号放大的应用中，需要选择输出电压较大的运放。

二、选型指南：1.确定应用需求：根据实际应用需求确定所需的放大倍数、带宽、输入/输出电压等参数。

例如，对于音频放大器，需要考虑音频频率范围、输出功率等因素。

2.选择性能指标：根据应用需求选择合适的性能指标。

不同应用对各个参数的要求可能会有所差异，需根据实际情况进行权衡与选择。

3.查询产品手册：查询供应商的产品手册或网站，获取相关产品的详细参数信息。

产品手册通常会提供各项参数的典型值和极限值，可以用于评估是否满足需求。

运放参数详解以及参数测试原理和电路11

运放参数解析定义大全一、单位增益带宽GB单位增益带宽定义为：运放的闭环增益为1倍条件下，将一个恒幅正弦小信号输入到运放的输入端，从运放的输出端测得闭环电压增益下降3db（或是相当于运放输入信号的0.707）所对应的信号频率。

单位增益带宽是一个很重要的指标，对于正弦小信号放大时，单位增益带宽等于输入信号频率与该频率下的最大增益的乘积，换句话说，就是当知道要处理的信号频率和信号需要的增益后，可以计算出单位增益带宽，用以选择合适的运放。

这用于小信号处理中运放选型。

二、运放的带宽是表示运放能够处理交流信号的能力对于小信号，一般用单位增益带宽表示。

单位增益带宽，也叫做增益带宽积，能够大致表示运放的处理信号频率的能力。

例如某个运放的增益带宽=1MHz，若实际闭环增益=100，则理论处理小信号的最大频率1MHz/100=10KHz。

对于大信号的带宽，即功率带宽，需要根据转换速度来计算。

对于直流信号，一般不需要考虑带宽问题，主要考虑精度问题和干扰问题。

1、运放的带宽简单来说就是用来衡量一个放大器能处理的信号的频率范围，带宽越高，能处理的信号频率越高，高频特性就越好，否则信号就容易失真，不过这是针对小信号来说的，在大信号时一般用压摆率（或者叫转换速率）来衡量。

2、比如说一个放大器的放大倍数为n倍，但并不是说对所有输入信号的放大能力都是n倍，当信号频率增大时，放大能力就会下降，当输出信号下降到原来输出的0.707倍时，也就是根号2分之一，或者叫减小了3dB，这时候信号的频率就叫做运放的带宽。

3、当输出信号幅度很小在0.1Vp-p以下时，主要考虑增益带宽积的影响。

就是Gain Bandwidth=放大倍数*信号频率。

当输出信号幅度很大时，主要考虑转换速率Sr的影响，单位是V/uS。

在这种情况下要算功率带宽，FPBW=Sr/2πVp-p。

也就是在设计电路时要同时满足增益带宽和功率带宽。

三、运放关于带宽和增益的主要指标以及定义1、开环带宽：开环带宽定义为，将一个恒幅正弦小信号输入到运放的输入端，从运放的输出端测得开环电压增益从运放的直流增益下降3db（或是相当于运放的直流增益的0.707）所对应的信号频率。

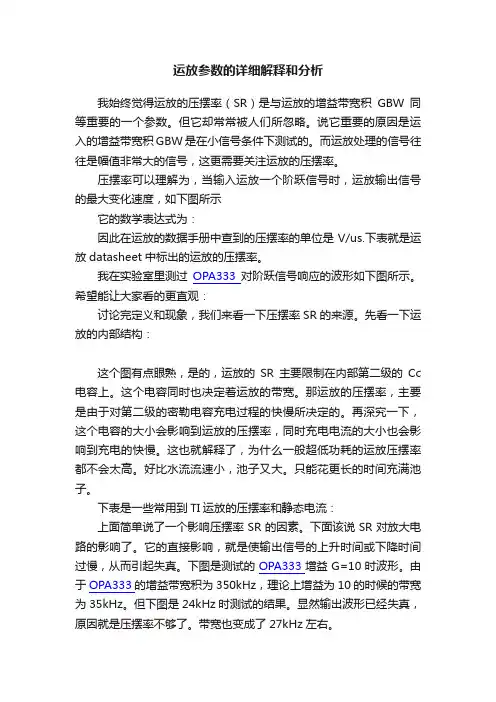

运放参数的详细解释和分析

运放参数的详细解释和分析我始终觉得运放的压摆率（SR）是与运放的增益带宽积GBW同等重要的一个参数。

但它却常常被人们所忽略。

说它重要的原因是运入的增益带宽积GBW是在小信号条件下测试的。

而运放处理的信号往往是幅值非常大的信号，这更需要关注运放的压摆率。

压摆率可以理解为，当输入运放一个阶跃信号时，运放输出信号的最大变化速度，如下图所示它的数学表达式为：因此在运放的数据手册中查到的压摆率的单位是V/us.下表就是运放datasheet中标出的运放的压摆率。

我在实验室里测过OPA333对阶跃信号响应的波形如下图所示。

希望能让大家看的更直观：讨论完定义和现象，我们来看一下压摆率SR的来源。

先看一下运放的内部结构：这个图有点眼熟，是的，运放的SR主要限制在内部第二级的Cc 电容上。

这个电容同时也决定着运放的带宽。

那运放的压摆率，主要是由于对第二级的密勒电容充电过程的快慢所决定的。

再深究一下，这个电容的大小会影响到运放的压摆率，同时充电电流的大小也会影响到充电的快慢。

这也就解释了，为什么一般超低功耗的运放压摆率都不会太高。

好比水流流速小，池子又大。

只能花更长的时间充满池子。

下表是一些常用到TI运放的压摆率和静态电流：上面简单说了一个影响压摆率SR的因素。

下面该说SR对放大电路的影响了。

它的直接影响，就是使输出信号的上升时间或下降时间过慢，从而引起失真。

下图是测试的OPA333增益G=10时波形。

由于OPA333的增益带宽积为350kHz，理论上增益为10的时候的带宽为35kHz。

但下图是24kHz时测试的结果。

显然输出波形已经失真，原因就是压摆率不够了。

带宽也变成了27kHz左右。

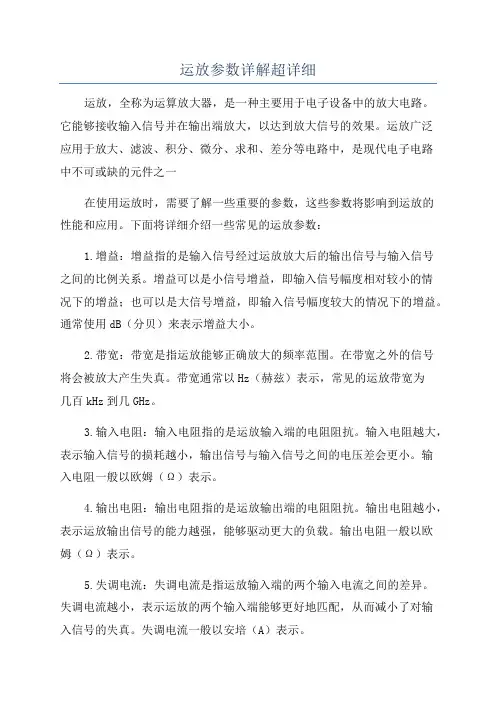

运放参数详解超详细

运放参数详解超详细运放，全称为运算放大器，是一种主要用于电子设备中的放大电路。

它能够接收输入信号并在输出端放大，以达到放大信号的效果。

运放广泛应用于放大、滤波、积分、微分、求和、差分等电路中，是现代电子电路中不可或缺的元件之一在使用运放时，需要了解一些重要的参数，这些参数将影响到运放的性能和应用。

下面将详细介绍一些常见的运放参数：1.增益：增益指的是输入信号经过运放放大后的输出信号与输入信号之间的比例关系。

增益可以是小信号增益，即输入信号幅度相对较小的情况下的增益；也可以是大信号增益，即输入信号幅度较大的情况下的增益。

通常使用dB（分贝）来表示增益大小。

2.带宽：带宽是指运放能够正确放大的频率范围。

在带宽之外的信号将会被放大产生失真。

带宽通常以Hz（赫兹）表示，常见的运放带宽为几百kHz到几GHz。

3.输入电阻：输入电阻指的是运放输入端的电阻阻抗。

输入电阻越大，表示输入信号的损耗越小，输出信号与输入信号之间的电压差会更小。

输入电阻一般以欧姆（Ω）表示。

4.输出电阻：输出电阻指的是运放输出端的电阻阻抗。

输出电阻越小，表示运放输出信号的能力越强，能够驱动更大的负载。

输出电阻一般以欧姆（Ω）表示。

5.失调电流：失调电流是指运放输入端的两个输入电流之间的差异。

失调电流越小，表示运放的两个输入端能够更好地匹配，从而减小了对输入信号的失真。

失调电流一般以安培（A）表示。

6.偏置电压：偏置电压是指运放两个输入端相对于公共模式电压的偏差。

偏置电压越小，表示运放能够更好地接近理想运算放大器模型，减小了对输入信号的失真。

偏置电压一般以伏特（V）表示。

7.输出偏置电压：输出偏置电压是指运放输出端相对于公共模式电压的偏差。

输出偏置电压越小，表示运放输出信号更加准确，能够更好地匹配输入信号。

输出偏置电压一般以伏特（V）表示。

8.运放噪声：运放噪声是指运放输出信号中存在的由运放本身引起的随机噪声。

运放噪声分为输入噪声和输出噪声，通常以nV/√Hz（纳伏特/根赫兹）表示。

运放参数介绍

运放参数介绍1.1主要直流指标输入失调电压VIO：输入失调电压定义为集成运放输出端电压为零时，两个输入端之间所加的补偿电压。

输入失调电压实际上反映了运放内部的电路对称性，对称性越好，输入失调电压越小。

输入失调电压是运放的一个十分重要的指标，特别是精密运放或是用于直流放大时。

输入失调电压与制造工艺有一定关系，其中双极型工艺（即上述的标准硅工艺）的输入失调电压在±1~10mV之间；采用场效应管做输入级的，输入失调电压会更大一些。

对于精密运放，输入失调电压一般在1mV以下。

输入失调电压越小，直流放大时中间零点偏移越小，越容易处理。

所以对于精密运放是一个极为重要的指标。

输入失调电压的温度漂移（简称输入失调电压温漂）αVIO：输入失调电压的温度漂移定义为在给定的温度范围内，输入失调电压的变化与温度变化的比值。

这个参数实际是输入失调电压的补充，便于计算在给定的工作范围内，放大电路由于温度变化造成的漂移大小。

一般运放的输入失调电压温漂在±10~20μV/℃之间，精密运放的输入失调电压温漂小于±1μV输入偏置电流IIB：输入偏置电流定义为当运放的输出直流电压为零时，其两输入端的偏置电流平均值。

输入偏置电流对进行高阻信号放大、积分电路等对输入阻抗有要求的地方有较大的影响。

输入偏置电流与制造工艺有一定关系，其中双极型工艺（即上述的标准硅工艺）的输入偏置电流在±10nA~1μA之间；采用场效应管做输入级的，输入偏置电流一般低于1nA。

输入失调电流IIO：输入失调电流定义为当运放的输出直流电压为零时，其两输入端偏置电流的差值。

输入失调电流同样反映了运放内部的电路对称性，对称性越好，输入失调电流越小。

输入失调电流是运放的一个十分重要的指标，特别是精密运放或是用于直流放大时。

输入失调电流大约是输入偏置电流的百分之一到十分之一。

输入失调电流对于小信号精密放大或是直流放大有重要影响，特别是运放外部采用较大的电阻（例如10k欧姆或更大时），输入失调电流对精度的影响可能超过输入失调电压对精度的影响。

运放性能参数详解大全

运放参数解析定义全一、单位增益带宽GB单位增益带宽定义为：运放的闭环增益为1倍条件下，将一个恒幅正弦小信号输入到运放的输入端，从运放的输出端测得闭环电压增益下降3db（或是相当于运放输入信号的0.707）所对应的信号频率。

这用于小信号处理中运放选型。

二、运放的带宽是表示运放能够处理交流信号的能力对于小信号，一般用单位增益带宽表示。

单位增益带宽，也叫做增益带宽积，能够大致表示运放的处理信号频率的能力。

例如某个运放的增益带宽=1MHz，若实际闭环增益=100，则理论处理小信号的最大频率1MHz/100=10KHz。

对于大信号的带宽，即功率带宽，需要根据转换速度来计算。

对于直流信号，一般不需要考虑带宽问题，主要考虑精度问题和干扰问题。

3、当输出信号幅度很小在0.1Vp-p以下时，主要考虑增益带宽积的影响。

就是Gain Bandwidth=放大倍数*信号频率。

当输出信号幅度很大时，主要考虑转换速率Sr的影响，单位是V/uS。

在这种情况下要算功率带宽，FPBW=Sr/2πVp-p。

也就是在设计电路时要同时满足增益带宽和功率带宽。

运算放大器常见参数解析

运算放大器常见参数解析1. 增益（Gain）：运算放大器的增益是指输入信号经过放大器后的输出信号相对于输入信号的放大倍数。

增益通常以分贝（dB）为单位表示。

放大器的增益决定了输出信号的大小，所以选择适当的增益对于系统的设计非常重要。

2. 带宽（Bandwidth）：运算放大器的带宽是指放大器能够处理的频率范围。

带宽通常以赫兹（Hz）为单位表示。

带宽决定了放大器能够处理的输入信号频率范围，对于高频应用来说，需要选择具有较宽带宽的放大器。

3. 偏置电流（Bias Current）：运算放大器的偏置电流是指放大器输入端和输出端之间的电流，它对于放大器的性能和稳定性都十分重要。

较低的偏置电流通常可以提高放大器的性能和增益，但过低的偏置电流可能会导致放大器不稳定。

4. 偏置电压（Bias Voltage）：运算放大器的偏置电压是指放大器输入端和输出端之间的电压，它对于放大器的性能和稳定性也非常重要。

与偏置电流类似，适当的偏置电压可以提高放大器的性能，但过高或过低的偏置电压都可能会导致放大器的不稳定。

5. 输入电阻（Input Impedance）：运算放大器的输入电阻是指放大器输入端的阻抗，它决定了放大器输入端的电压和电流关系。

较高的输入电阻可以减少信号源和放大器之间的干扰和电流泄漏，从而提高放大器的性能。

6. 输出电阻（Output Impedance）：运算放大器的输出电阻是指放大器输出端的阻抗，它决定了输出信号的负载能力。

较低的输出电阻可以提高放大器的驱动能力和信号传输质量。

通常在设计中，会选择与负载匹配的输出电阻。

7. 输入偏置电压（Input Offset Voltage）：运算放大器的输入偏置电压是指放大器输入电压与基准电压之间的差值。

较小的输入偏置电压可以减少对输入信号的失真和干扰，提高放大器的性能。

8. 温度漂移（Temperature Drift）：运算放大器的温度漂移是指增益和偏置随温度变化的程度。

运放参数详解,超详细

运放参数的详细解释和分析1—输入偏置电流和输入失调电流一般运放的datasheet中会列出众多的运放参数，有些易于理解，我们常关注，有些可能会被忽略了。

在接下来的一些主题里，将对每一个参数进行详细的说明和分析。

力求在原理和对应用的影响上把运放参数阐述清楚。

由于本人的水平有限，写的博文中难免有些疏漏，希望大家批评指正。

第一节要说明的是运放的输入偏置电流Ib和输入失调电流Ios .众说周知，理想运放是没有输入偏置电流Ib和输入失调电流Ios .的。

但每一颗实际运放都会有输入偏置电流Ib和输入失调电流Ios .我们可以用下图中的模型来说明它们的定义。

输入偏置电流Ib是由于运放两个输入极都有漏电流（我们暂且称之为漏电流）的存在。

我们可以理解为，理想运放的各个输入端都串联进了一个电流源，这两个电流源的电流值一般为不相同。

也就是说，实际的运入，会有电流流入或流出运放的输入端的（与理想运放的虚断不太一样）。

那么输入偏置电流就定义这两个电流的平均值，这个很好理解。

输入失调电流呢，就定义为两个电流的差。

说完定义，下面我们要深究一下这个电流的来源。

那我们就要看一下运入的输入级了，运放的输入级一般采用差分输入（电压反馈运放）。

采用的管子，要么是三级管bipolar，要么是场效应管FET。

如下图所示，对于bipolar,要使其工作在线性区，就要给基极提供偏置电压，或者说要有比较大的基极电流，也就是常说的，三极管是电流控制器件。

那么其偏置电流就来源于输入级的三极管的基极电流，由于工艺上很难做到两个管子的完全匹配，所以这两个管子Q 1和Q2的基极电流总是有这么点差别，也就是输入的失调电流。

Bipol ar输入的运放这两个值还是很可观的，也就是说是比较大的，进行电路设计时，不得不考虑的。

而对于FET输入的运放，由于其是电压控制电流器件，可以说它的栅极电流是很小很小的，一般会在fA级，但不幸的是，它的每个输入引脚都有一对ESD保护二极管。

运放参数的详细解释和分析

运放参数的详细解释和分析运放（Operational Amplifier，简称Op Amp）是一种主要用于放大和处理电信号的电子器件。

它是非常重要的集成电路之一，广泛应用于各种电子设备和系统中，如放大电路、滤波电路、模拟计算器、比较器等。

本文将详细解释并分析运放的参数。

1. 增益（Gain）：增益是运放最重要的特性之一，用于描述输入信号与输出信号之间的放大比例。

它通常以电压倍数（Voltage Gain）表示，即输出电压与输入电压的比值。

增益可以是正值或负值，表示了放大器是否进行了相位反转。

增益通常以dB（分贝）为单位，即20log(Vout/Vin)。

增益可以由外部电阻和内部电路元件决定，可以通过选择合适电路参数来调整增益。

2. 输入阻抗（Input Impedance）：输入阻抗是指运放输入端对外部电路的电阻。

对于传感器等输出电阻较高的装置，输入阻抗要足够大，以保持输入信号的精确度，防止干扰信号被负载吸收。

通过增加并联电阻或引入晶体管等组件可以提高输入阻抗。

3. 输出阻抗（Output Impedance）：输出阻抗是指运放输出端对外部电路的电阻。

输出阻抗应尽可能小，以便输出信号能够真实地传递到负载电路。

较小的输出阻抗也能提高运放的线性性能和频率响应特性。

4. 带宽（Bandwidth）：带宽表示运放能够放大的频率范围。

运放作为一个激励放大器，其输出信号随着频率的增加而衰减，当频率超出了带宽时，输出信号的幅度会显著降低，甚至无法放大。

带宽可以通过增加增益带宽积来提高。

增益带宽积是增益和带宽的乘积，其值越大表示运放能够放大更高的频率。

6. 运放的失调电流（Input Offset Current）：失调电流是指两个输入端之间的电流差异。

输入端的电压差异产生失调电流，这会导致输出信号与输入信号之间存在误差。

失调电流的大小取决于运放本身的结构和设计，并可以通过外部电路进行校准。

7. 噪声（Noise）：噪声是指运放输出端的不想要的信号，通常表现为随机应变，被称为随机噪声。

运算放大器的22个主要参数都在这了！

运算放大器的22个主要参数都在这了！参数一：共模输入电阻（RINCM）：该参数表示运算放大器工作在线性区时，输入共模电压范围与该范围内偏置电流的变化量之比。

参数二：直流共模抑制（CMRDC）：该参数用于衡量运算放大器对作用在两个输入端的相同直流信号的抑制能力。

参数三：交流共模抑制（CMRAC）：CMRAC用于衡量运算放大器对作用在两个输入端的相同交流信号的抑制能力，是差模开环增益除以共模开环增益的函数。

参数四：增益带宽积（GBW）：增益带宽积是一个常量，定义在开环增益随频率变化的特性曲线中以-20dB/十倍频程滚降的区域。

参数五：输入偏置电流（IB）：该参数指运算放大器工作在线性区时流入输入端的平均电流。

参数六：输入偏置电流温漂（TCIB）：该参数代表输入偏置电流在温度变化时产生的变化量。

TCIB通常以pA/℃为单位表示。

参数七：输入失调电流（IOS）：该参数是指流入两个输入端的电流之差。

参数八：输入失调电流温漂（TCIOS）：该参数代表输入失调电流在温度变化时产生的变化量。

TCIOS通常以pA/℃为单位表示。

参数九：差模输入电阻（RIN）：该参数表示输入电压的变化量与相应的输入电流变化量之比，电压的变化导致电流的变化。

在一个输入端测量时，另一输入端接固定的共模电压。

参数十：输出阻抗（ZO）：该参数是指运算放大器工作在线性区时，输出端的内部等效小信号阻抗。

参数十一：输出电压摆幅（VO）：该参数是指输出信号不发生钳位的条件下能够达到的最大电压摆幅的峰-峰值，VO一般定义在特定的负载电阻和电源电压下。

参数十二：功耗（Pd）：表示器件在给定电源电压下所消耗的静态功率，Pd通常定义在空载情况下。

参数十三：电源抑制比（PSRR）：该参数用来衡量在电源电压变化时运算放大器保持其输出不变的能力，PSRR通常用电源电压变化时所导致的输入失调电压的变化量表示。

参数十四：转换速率/压摆率（SR）：该参数是指输出电压的变化量与发生这个变化所需时间之比的最大值。

运放参数的详细解释和分析-转帖TI工作人员的资料(doc版)

运放参数的详细解释——输入偏置电流b I 和输入失调电流os I1、输入偏置电流b I ：实际的运放，会有电流流入（datasheet 中b I 为负）或流出（datasheet 中b I 为正）运放的输入端（与理想运放虚断的概念不一样），这两个输入端电流的平均值就是输入偏置电流。

2、输入失调电流os I ：流入或流出运放输入端正极和负极偏置电流的差。

3、运放的输入级采用差分输入的双极型晶体管Bipolar 时，b I 来源于输入级三极管的基极电流。

当采用场效应管FET 时，b I 来源于差分输入端的一对ESD 保护二极管的漏电流（栅极电流很小，一般会在fA 级）。

4、Bipolar 输入的运放输入偏置电流b I 比较大，可达uA 级。

比较好的CMOS 运放输入偏置电流和输入失调电流可以做到小于1pA 的目标。

5、要使FET 输入偏置电流b I 最小，要把共模电压设置在2SS CC V V -处。

6、输入偏置电流b I 会流经外面的电阻网络，转化成运放的失调电压，再经过运放后到达运放的输出端，造成运放的输入误差。

7、许多运放的输入失调电流会随着温度的变化而变化，甚至在100℃的输入偏置电流b I 是25℃的几百倍，如果设计的系统在很宽的温度范围内工作，这一因素不得不考虑。

8、参数举例：OPA642当V V CM 0=时 b I =25uA os I =0.5uA OPA842 当V V CM 0=时 b I =-35uA os I =1±uA运放参数的详细解释和分析——输入失调电压os V 及温漂1、输入失调电压os V ：当输入信号为0时，为了使运放的输出电压等于0，必须在运放两个输入端加一个小的电压，这个小电压就是os V 。

2、运放的输入失调电压os V 来源于运放差分输入级两个管子的不匹配。

3、输入失调电压os V 会随着温度的变化而变化，即温漂。

一大批运放的os V 是符合正态分布的。

运放的参数

运放的参数运放，即运算放大器，是一种广泛应用于电子电路中的集成电路器件。

它的作用是将输入信号进行放大，并输出到下一级电路中，从而实现信号处理的目的。

在实际应用中，运放的参数是非常重要的，因为它们直接影响到运放的性能和应用效果。

本文将详细介绍运放的参数及其相关知识。

一、运放的基本参数1. 增益增益是运放最基本的参数之一，它表示输出信号与输入信号之间的比值。

增益可以分为直流增益和交流增益两种。

直流增益是指在直流条件下，输出信号与输入信号之间的比值；交流增益是指在交流条件下，输出信号与输入信号之间的比值。

增益通常用分贝表示，即dB=20log(AV)，其中AV为增益值。

2. 带宽带宽是指运放能够放大的频率范围。

它是指在增益降低到-3dB时的频率范围。

带宽与增益有密切关系，一般情况下，带宽越大，增益就越小。

因此，在选择运放时，需要根据具体应用场景来确定带宽和增益的要求。

3. 输入阻抗和输出阻抗输入阻抗是指运放输入端的电阻。

它决定了输入信号的大小和输入电路的稳定性。

输出阻抗是指运放输出端的电阻。

它决定了输出信号的大小和输出电路的稳定性。

输入阻抗和输出阻抗越大，运放的性能就越好。

一般情况下，输入阻抗大于1MΩ，输出阻抗小于100Ω。

4. 偏置电压偏置电压是指运放输入端的电压差异。

它是由于运放内部电路不对称所导致的。

偏置电压会对运放的性能产生影响，因此需要尽可能地将其降低。

一般情况下，偏置电压应小于1mV。

5. 偏置电流偏置电流是指运放输入端的电流差异。

它同样是由于运放内部电路不对称所导致的。

偏置电流会对运放的性能产生影响，因此需要尽可能地将其降低。

一般情况下，偏置电流应小于100nA。

二、运放的应用参数1. 非线性失真非线性失真是指运放输出信号与输入信号之间存在非线性关系。

它会导致输出信号失真，影响运放的应用效果。

非线性失真可以通过选择合适的运放来降低。

2. 电源抑制比电源抑制比是指运放输出信号中包含的电源噪声与电源电压之间的比值。

运放基本参数

运放基本参数一、引言运放（Operational Amplifier，简称Op Amp）是一种重要的电子器件，广泛应用于模拟电路中。

它具有高增益、宽频带、低失调电压等优良特性，常被用作信号放大、滤波、比较等电路的核心元件。

本文将介绍运放的基本参数，帮助读者更好地理解和应用运放。

二、基本参数1. 增益（Gain）运放的增益是指输出信号与输入信号之间的比值。

通常用电压增益（Voltage Gain）来表示，单位为V/V或dB。

增益越高，表示运放对输入信号的放大能力越强。

在实际应用中，我们可以根据需要选择不同增益的运放。

2. 输入偏置电压（Input Offset Voltage）输入偏置电压是指在运放输入端产生的微弱电压差。

由于制造工艺和器件结构的差异，运放的两个输入端并不完全相等，会引入输入偏置电压。

这会导致输出信号中的误差，特别是在低信号水平下更为显著。

因此，输入偏置电压越小越好。

3. 输入偏置电流（Input Bias Current）输入偏置电流是指进入运放输入端的微弱电流。

与输入偏置电压类似，输入偏置电流也会引起输出误差。

通常情况下，输入偏置电流应尽可能小，以减小对电路性能的影响。

4. 失调电流（Offset Current）失调电流是指运放两个输入端之间的差异电流。

这会导致输出信号中的偏移，尤其是在差分输入电路中更为明显。

失调电流越小，表示运放两个输入端越接近理想情况。

5. 带宽（Bandwidth）带宽是指运放能够放大信号的频率范围。

由于运放本身具有有限的增益带宽积，当输入信号的频率超过带宽时，输出信号将发生失真。

因此，根据实际应用需求选择适当的带宽是很重要的。

6. 输出阻抗（Output Impedance）输出阻抗是指运放输出端的等效电阻。

输出阻抗越小，表示运放能够提供更大的输出电流，驱动负载的能力更强。

在实际应用中，我们往往需要考虑输出阻抗与负载的匹配问题，以确保信号传输的质量。

运算放大器参数详解

运算放大器参数详解运算放大器是一种电子设备，用于放大电压，实现信号处理和放大。

它具有以下参数：1. 增益（Gain）：增益是运算放大器输出电压与输入电压之比。

它表示运算放大器在输入信号上的放大倍数。

2. 带宽（Bandwidth）：带宽是指运算放大器能够放大的频率范围。

在带宽之外的信号将被减弱或屏蔽。

3. 输入阻抗（Input Impedance）：输入阻抗是运算放大器输入端的电阻。

它影响信号源与运算放大器之间的匹配。

4. 输出阻抗（Output Impedance）：输出阻抗是运算放大器输出端的电阻。

它影响运算放大器输出信号的传输质量和负载匹配。

5. 输入偏置电流（Input Bias Current）：输入偏置电流是指进入运算放大器输入端的电流。

它对输入信号的准确性和稳定性有影响。

6. 温度漂移（Temperature Drift）：温度漂移是指运算放大器参数随温度变化的变化。

它会导致运算放大器的性能随环境温度变化而变化。

7. 共模抑制比（Common Mode Rejection Ratio，CMRR）：CMRR是运算放大器对共模信号抑制的能力。

较高的CMRR意味着运算放大器对共模信号的抑制能力更强。

8. 噪声（Noise）：噪声是运算放大器输出信号中的非期望信号，通常由电子器件的不完美性和环境干扰引起。

在某些应用中，噪声是一个重要的参数，需要尽量降低。

以上是一些常见的运算放大器参数，它们决定了运算放大器在特定应用中的性能。

不同的应用需要不同的参数要求，因此在选择运算放大器时，我们需要仔细考虑这些参数。

运放参数的详细解释和分析

运放参数的详细解释和分析该内容转载自电力电子技术与新能源1—输入偏置电流和输入失调电流一般运放的datasheet中会列出众多的运放参数，有些易于理解，我们常关注，有些可能会被忽略了。

在接下来的一些主题里，将对每一个参数进行详细的说明和分析。

力求在原理和对应用的影响上把运放参数阐述清楚。

由于本人的水平有限，写的博文中难免有些疏漏，希望大家批评指正。

第一节要说明的是运放的输入偏置电流Ib和输入失调电流Ios .众说周知，理想运放是没有输入偏置电流Ib和输入失调电流Ios .的。

但每一颗实际运放都会有输入偏置电流Ib和输入失调电流Ios .我们可以用下图中的模型来说明它们的定义。

输入偏置电流Ib是由于运放两个输入极都有漏电流（我们暂且称之为漏电流）的存在。

我们可以理解为，理想运放的各个输入端都串联进了一个电流源，这两个电流源的电流值一般为不相同。

也就是说，实际的运入，会有电流流入或流出运放的输入端的（与理想运放的虚断不太一样）。

那么输入偏置电流就定义这两个电流的平均值，这个很好理解。

输入失调电流呢，就定义为两个电流的差。

说完定义，下面我们要深究一下这个电流的来源。

那我们就要看一下运入的输入级了，运放的输入级一般采用差分输入（电压反馈运放）。

采用的管子，要么是三级管bipolar，要么是场效应管FET。

如下图所示，对于bipolar,要使其工作在线性区，就要给基极提供偏置电压，或者说要有比较大的基极电流，也就是常说的，三极管是电流控制器件。

那么其偏置电流就来源于输入级的三极管的基极电流，由于工艺上很难做到两个管子的完全匹配，所以这两个管子Q1和Q2的基极电流总是有这么点差别，也就是输入的失调电流。

Bipolar输入的运放这两个值还是很可观的，也就是说是比较大的，进行电路设计时，不得不考虑的。

运算放大器常见参数解析

运放常见参数总结1.输入阻抗和输出阻抗（Input Impedance And Output Impedance）一、输入阻抗输入阻抗是指一个电路输入端的等效阻抗。

在输入端上加上一个电压源U，测量输入端的电流I，则输入阻抗Rin就是U/I。

你可以把输入端想象成一个电阻的两端，这个电阻的阻值，就是输入阻抗。

输入阻抗跟一个普通的电抗元件没什么两样，它反映了对电流阻碍作用的大小。

对于电压驱动的电路，输入阻抗越大，则对电压源的负载就越轻，因而就越容易驱动，也不会对信号源有影响；而对于电流驱动型的电路，输入阻抗越小，则对电流源的负载就越轻。

因此，我们可以这样认为：如果是用电压源来驱动的，则输入阻抗越大越好；如果是用电流源来驱动的，则阻抗越小越好（注：只适合于低频电路，在高频电路中，还要考虑阻抗匹配问题。

另外如果要获取最大输出功率时，也要考虑　阻抗匹配问题二、输出阻抗无论信号源或放大器还有电源，都有输出阻抗的问题。

输出阻抗就是一个信号源的内阻。

本来，对于一个理想的电压源（包括电源），内阻应该为0，或理想电流源的阻抗应当为无穷大。

输出阻抗在电路设计最特别需要注意但现实中的电压源，则不能做到这一点。

我们常用一个理想电压源串联一个电阻r的方式来等效一个实际的电压源。

这个跟理想电压源串联的电阻r，就是（信号源/放大器输出/电源）的内阻了。

当这个电压源给负载供电时，就会有电流I从这个负载上流过，并在这个电阻上产生I×r 的电压降。

这将导致电源输出电压的下降，从而限制了最大输出功率（关于为什么会限制最大输出功率，请看后面的“阻抗匹配”一问）。

同样的，一个理想的电流源，输出阻抗应该是无穷大，但实际的电路是不可能的三、阻抗匹配阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。

阻抗匹配分为低频和高频两种情况讨论。

我们先从直流电压源驱动一个负载入手。

由于实际的电压源，总是有内阻的（请参看输出阻抗一问），我们可以把一个实际电压源，等效成一个理想的电压源跟一个电阻r串联的模型。

运放的关键参数详细介绍

1.1 运放的工作原理运放全称是运算放大器，是具有很高放大倍数的电路单元。

在实际电路中，通常结合反馈网络共同组成某种功能模块。

运放是一个从功能角度命名的电路单元，可以由分立的器件实现，也可以实现在半导体芯片当中。

随着半导体技术的发展，如今绝大部分的运放是以芯片的形式存在。

运放的种类繁多，广泛应用于几乎所有的行业当中。

图5.1 运放端口图运放如上图有两个输入端——2（反相输入端），3(同相输入端)和一个输出端1。

也分别被称为反向输入端，同向输入端和输出端。

Out运放的供电方式分双电源供电与单电源供电两种。

对于双电源供电运放，其输出可在零电压两侧变化，在差动输入电压为零时输出也可置零。

采用单电源供电的运放，输出在电源与地之间的某一范围变化。

“轨到轨”运放的电压输出范围会很接近供电电源的电压。

1.2 运放的常用分类和参数1.2.1 运放的常用分类按照运放的参数来分，运放可分为如下几类。

1) 通用型运算放大器通用型运算放大器就是以通用为目的而设计的。

这类器件的主要特点是价格低廉、产品量大面广，其性能指标能适合于一般性使用。

例μA741（单运放-美国仙童60年代末后的经典）、LM358（双运放）、LM324（四运放-TI-公司有用）及以场效应管为输入级的LF356都属于此种。

它们是目前应用最为广泛的集成运算放大器。

2) 高阻型运算放大器这类集成运算放大器的特点是差模输入阻抗非常高，输入偏置电流非常小，一般r id ＞1G Ω~1T Ω，I B 为几皮安到几十皮安。

实现这些指标的主要措施是利用场效应管高输入阻抗的特点，用场效应管组成运算放大器的差分输入级。

用FET 作输入级，不仅输入阻抗高，输入偏置电流低，而且具有高速、宽带和低噪声等优点，但输入失调电压较大。

常见的集成器件有LF355、LF347（四运放）及更高输入阻抗的CA3130、CA3140等。

3) 低温漂型运算放大器在精密仪器、弱信号检测等自动控制仪表中，总是希望运算放大器的失调电压要小且不随温度的变化而变化。
