一汽奥迪(AUDI)A6轿车电路——V6发动机电控系统 (2)新
一汽奥迪（AUDI）A6轿车电路——V6发动机电控系统（一）一、1V型6缸发动机的新特点奥迪、大众轿车的燃油供给系统从化油器进步到电控多点顺序喷射以后，功率从66kW提高到74kW；后又改为每缸5气门，功率提高到92kW；由于轿车车体较大，低速时的加速能力稍感不足，在采用废气涡轮增压以后，功率又增加到110kW；此后还增加了进气歧管切换、凸轮轴配气相位的调整等，功率的增加不再明显。
为了从根本上解决功率不足的问题，又回过头来在发动机排量上做文章，因此每缸5气门的2.4L或2.8LV形排列的6缸发动机便应运而生。
奥迪A6的V型6缸发动机最明显的结构特点是V形，气缸体之间的夹角为90°，这不仅降低了发动机的总高度，而且大大缩减了发动机的总长度。
按汽车前进方向看，1、2、3缸居V形右列；4、5、6缸居V形左列。
在两列气缸体中间形成了一个合适的空间来安装紧凑的进气歧管及进气稳压腔，如图1所示。
奥迪A6的ATX（2.8L）和APS（2.4L）发动机的点火顺序设计为1—4—3—6—2—5，从图1可见1缸点火作功后，是对面的4缸点火作功；然后是后排的3缸作功和6缸作功；再次是中排的2缸和5缸作功⋯⋯如此循环。
发动机完成一个工作循环需曲轴回转2周（720°），各缸点火间隔角为720°/（气缸数），4缸发动机的点火间隔角为720°/4=180°；6缸发动机点火间隔角为720°/6=120°。
为了严格保证点火间隔角以达到多缸发动机的运转平稳，奥迪A6发动机曲轴的连杆轴颈（即曲柄销）有其新颖的显著特点，即处于同一排的V 形相对2缸的连杆轴颈（曲柄销）在曲轴转角上相差30°，而不像8缸发动机那样处于同一根曲柄销，也不像6缸直列发动机那样分成3组（其中1、6缸曲柄销中心线重合，2、5缸曲柄销中心线重合，3、4缸曲柄销中心线重合，各组之间的曲柄销轴线相隔曲轴转角120°）。
奥迪A6ANQ发动机电控系统

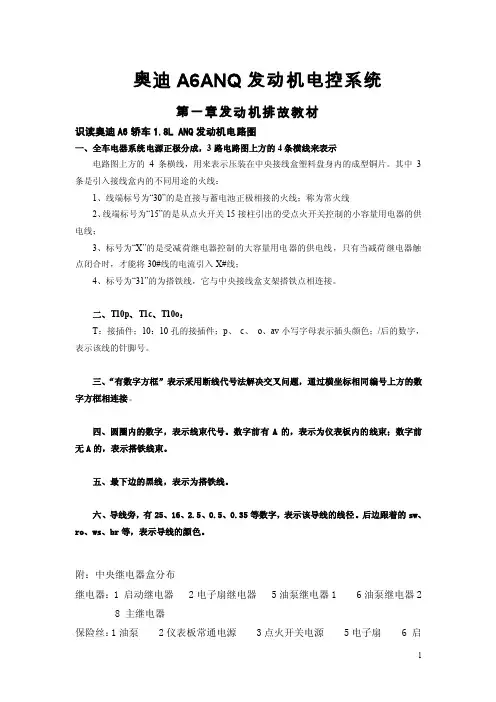

奥迪A6ANQ发动机电控系统第一章发动机排故教材识读奥迪A6轿车1.8L ANQ发动机电路图一、全车电器系统电源正极分成，3路电路图上方的4条横线来表示电路图上方的4条横线，用来表示压装在中央接线盒塑料盘身内的成型铜片。
其中3条是引入接线盒内的不同用途的火线：1、线端标号为“30”的是直接与蓄电池正极相接的火线；称为常火线2、线端标号为“15”的是从点火开关15接柱引出的受点火开关控制的小容量用电器的供电线；3、标号为“X”的是受减荷继电器控制的大容量用电器的供电线，只有当减荷继电器触点闭合时，才能将30#线的电流引入X#线；4、标号为“31”的为搭铁线，它与中央接线盒支架搭铁点相连接。
二、T10p、T1c、T10o：T：接插件；10：10孔的接插件；p、c、o、av小写字母表示插头颜色；/后的数字，表示该线的针脚号。
三、“有数字方框”表示采用断线代号法解决交叉问题，通过横坐标相同编号上方的数字方框相连接。
四、圆圈内的数字，表示线束代号。
数字前有A的，表示为仪表板内的线束；数字前无A的，表示搭铁线束。
五、最下边的黑线，表示为搭铁线。
六、导线旁，有25、16、2.5、0.5、0.35等数字，表示该导线的线径。
后边跟着的sw、ro、ws、br等，表示导线的颜色。
附：中央继电器盒分布继电器：1 启动继电器 2电子扇继电器 5油泵继电器1 6油泵继电器28 主继电器保险丝：1油泵 2仪表板常通电源 3点火开关电源 5电子扇 6 启动 8 S234 9 S229 10 S228 11 油泵继电器13 S232 14 仪表ON电源故障设置和现象号端口故障名称解码器显示故障征象正常电压值1 71 点火触发无显示a．出现断缸现象，转速有所下降；b．转速不稳定，有轻微“嘟嘟”声。
c．2 78 点火确认无显示3 73 喷嘴01249 第一缸喷油嘴-N30 输出开路a．有断缸现象，转速有所下降；b．发动机有抖动现象，转速不稳定；c．功率下降，启动阻力有所增加；d．二个缸不工作，启动困难，有“嘟嘟”声，转速极不稳定。
