锚杆施工作业指导书
隧道锚杆支护施工作业指导书

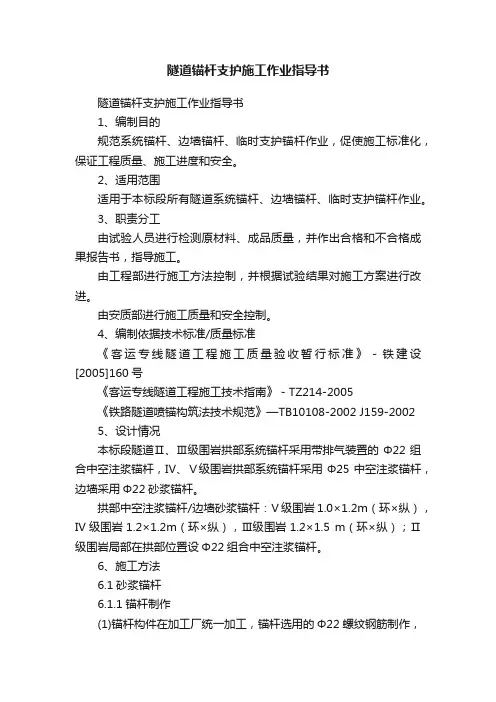

隧道锚杆支护施工作业指导书隧道锚杆支护施工作业指导书1、编制目的规范系统锚杆、边墙锚杆、临时支护锚杆作业，促使施工标准化，保证工程质量、施工进度和安全。
2、适用范围适用于本标段所有隧道系统锚杆、边墙锚杆、临时支护锚杆作业。
3、职责分工由试验人员进行检测原材料、成品质量，并作出合格和不合格成果报告书，指导施工。
由工程部进行施工方法控制，并根据试验结果对施工方案进行改进。
由安质部进行施工质量和安全控制。
4、编制依据技术标准/质量标准《客运专线隧道工程施工质量验收暂行标准》－铁建设[2005]160号《客运专线隧道工程施工技术指南》－TZ214-2005《铁路隧道喷锚构筑法技术规范》—TB10108-2002 J159-20025、设计情况本标段隧道Ⅱ、Ⅲ级围岩拱部系统锚杆采用带排气装置的Φ22组合中空注浆锚杆，Ⅳ、Ⅴ级围岩拱部系统锚杆采用Φ25中空注浆锚杆，边墙采用Φ22砂浆锚杆。
拱部中空注浆锚杆/边墙砂浆锚杆：V级围岩1.0×1.2m（环×纵），IV级围岩1.2×1.2m（环×纵），Ⅲ级围岩1.2×1.5 m（环×纵）；Ⅱ级围岩局部在拱部位置设Φ22组合中空注浆锚杆。
6、施工方法6.1砂浆锚杆6.1.1锚杆制作(1)锚杆构件在加工厂统一加工，锚杆选用的Φ22螺纹钢筋制作，尾部滚丝6cm,要求锚杆杆体必须调直无缺损、无锈、无杂物。
(2)锚杆根据洞内围岩级别制作成不同长度，分类存放，便于取用。
(3)锚杆垫板采用厚6mm钢板制成，规格150×150mm，中间钻孔，垫板由构件加工厂统一加工。
(4)杆体外观要求直径要均匀、一致，无严重锈蚀、弯折。
(5)抗拉强度试验应满足工程要求。
(6)加工后的锚杆的杆体尺寸应符合设计要求，车丝部分无偏心，焊缝表面不得有裂纹、焊瘤等缺陷。
6.2 锚杆施工工艺6.2.1钻孔(1)锚杆放样严格按设计要求成梅花型布置，首先定出位置，孔位允许偏差为±150mm。
07锚杆施工作业指导书(2020版)
目录1．适用范围 (1)2．作业准备 (1)3．技术要求 (1)4．施工程序与工艺流程 (1)5．施工要求 (4)6．劳动组织 (5)7．材料要求 (5)8．设备机具配备 (6)9．质量控制及检验 (6)10．安全及环保要求 (7)锚杆施工作业指导书1．适用范围适用于成昆铁路*标段隧道锚杆施工。
2．作业准备⑴作业指导书编写后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
⑵检查锚杆类型，规格，质量及其性能是否与设计相符。
⑶根据锚杆类型，规格及围岩情况准备钻孔及注浆机具。
3．技术要求⑴参照施工图，隧道边墙及临时支护采用Φ22全长粘结型砂浆锚杆、拱部系统锚杆采用Φ22组合中空注浆锚杆、隧道大变形段落全环增加YE28涨壳式锚杆。
⑵锚杆均设置垫板、锚头、止浆塞等配件，垫板尺寸150×150×6mm、200×200×10mm。
⑶锚杆呈梅花型布置，按设计要求间距（环×纵）施工。
⑷锚杆使用前，应在现场进行工艺、力学试验。
4．施工程序与工艺流程4.1 施工程序⑴砂浆锚杆：钻孔，清孔，压入砂浆，推入锚杆，安装垫板。
⑵组合式中空锚杆：钻孔，清孔，推入锚杆，注浆、安装垫板。
⑶涨壳式锚杆：钻孔，清孔，推入锚杆，预紧杆体，预应力张拉，注浆，安装垫板。
钻孔前先按设计间距定出实际孔位实际位置；钻孔保持直线，并应与围岩壁面左或所在部位岩层的主要结构面垂直；钻孔应圆而直，成孔后孔内石粉必须以高压风、水冲洗干净。
锚杆注浆采用专用锚杆注浆机灌注，砂浆拌制采用小型砂浆拌合机现场拌制，随拌随用，保证拌合质量。
砂浆锚杆用的水泥砂浆，其强度不得低于M20。
锚杆孔内灌注浆液应饱满密实。
在有钢架地段施作锚杆时，可将锚杆也钢架或连接筋焊成一体，以增加支护整体受力。
锚杆施工作业指导书
***工程***锚杆施工作业指导书***工程项目部锚杆施工作业指导书1施工准备（1）锚杆原材料进场及试验。
（2）施工作业前要先对施工设备进行检修；检查风水管路，电路的连接情况是否正常，有无漏风，漏水及漏电现象；检查施工机械关键部件是否处于润滑状态。
（3）施工放样测量，开挖断面检查及锚杆孔位布置，施工机械就位。
2锚杆的制作（1）锚杆构件在加工厂统一加工要求锚杆杆体必须调直无缺损，无锈，无杂物。
（2）锚杆根据洞里围岩级别制作成不同长度，分类存放，便于取用。
（3）杆体外观直径均匀，一致，无严重锈蚀、弯折。
（4）抗拉强度试验满足工程要求。
（5）加工后的锚杆杆体尺寸符合设计要求。
3钻孔（1）锚杆放样严格按设计要求成梅花型布置，首先定出位置，孔位允许偏差为±150mm。
钻孔保持直线。
（2）锚杆孔的深度大于锚杆长度的10cm，锚杆加工误差不大于±1cm。
（3）钻孔完成后，孔里石粉用高压风、水冲洗干净。
钻孔圆而直，砂浆锚杆的直径大于杆体直径15mm。
4砂浆锚杆的安装（1）砂浆锚杆注浆采用砂浆拌合机现场拌制，随伴随用，保证拌合质量。
（2）水泥选用P.O42.5水泥或膨胀性早强低碱水泥，砂应预先筛选，保证质量及注浆效果。
锚杆用的水泥砂浆，设计强度指标为M30。
锚杆孔里注砂浆应饱满密实。
（3）注浆前先用高压风，高压水对注浆孔进行冲洗，保证无石渣、杂质，将注浆管插入锚杆孔最底端，开机注浆，随着压力缓慢抽注浆管，以保证孔里浆体饱满。
（4）安装锚杆时，要在锚杆上做出孔深标记，确认孔里浆体饱满后，将锚杆体缓慢均匀推入，保证浆体完全包裹锚杆。
（5）施作锚杆时，为防止在砂浆凝固前因锚杆自重下滑，用木楔在孔口楔紧杆体。
砂浆锚杆施工工艺流程图5施工质量控制（1）锚杆使用的原材料进场要有质量合格，检验项目及检验指标必须符合检验要求。
（2） 锚杆安装的数量，砂浆的强度、配合比符合设计要求。
施工前要进行工艺试验。
（3）锚杆孔径、深度、孔距和锚杆插入长度要符合设计和规范要求。
中空注浆锚杆施工作业指导书
中空注浆锚杆施工作业指导书一、编制依据1、《公路隧道施工技术规范》JTG F60-20092、《公路隧道质量检验评定标准》JTG F80/1-20043、《深圳五和大道新建工程施工图设计第三标段（K11+250～K12+890）第三卷隧道工程第一册土建工程》4、《石皮山隧道专项施工方案》5、《隧道与地下工程施工技术案例精选》二、适用范围本作业指导书适用于石皮山隧道V级围岩加强段。
三、设计参数隧道全环喷0.31m厚C20喷射混凝土；全环设双层φ8钢筋网，网格间距0.2m；四、施工方法及工艺1、工艺流程图4-1 网喷混凝土施工工艺流程图2、施工方法（1）施工前，要检查水泥、砂、石、速凝剂、水的质量，满足规范要求；喷射机、混凝土搅拌机等使用前均应检修完好，就位前要进行试运转；并埋设好测量喷射混凝土厚度的标志。
（2）检查开挖断面，欠挖处要补凿够，敲帮打顶、清除浮石。
用高压水或高压气清除附着在岩面的泥污、灰尘和细岩渣。
（3）在钢架和锚杆安装好及时安装钢筋网，钢筋网与锚杆焊接连接，要求稳固，钢筋网要与岩面尽量贴紧，允许间隙不大于30mm。
（4）喷射混凝土骨料用强制式拌和机分次投料拌和。
开始喷射时，应减少喷头至受喷面的距离，并调整喷射角度，钢筋保护层厚度不得小于2cm。
（5）喷射作业时，喷嘴与岩面的角度一般应垂直于岩面；适宜的一次喷射厚度在不错裂、不脱落的情况下达到的最大厚度。
喷射作业使围岩的凹凸面完全被覆盖，有钢支撑时应注意使喷射混凝土与钢支撑结成一体，要注意在钢支撑背面不留空隙。
（6）有涌水量较小，可以增加水泥用量和速凝剂掺量，变更配合比后喷射；涌水量较大的地方，可先采用集中排水措施后，再进行混凝土喷射。
（7）喷锚喷射混凝土，一般分初喷和复喷二次进行。
初喷在开挖或（分部开挖）完成后立即进行，以尽早封闭暴露岩面，防止表层风华剥落。
（8）复喷混凝土在锚杆、挂网和钢架安装后进行，尽快形成喷锚支护整体受力，以抑制围岩变位。
锚杆施工作业指导书
锚杆施工作业指导书1．适用范围适用于沪昆客专贵州段CKGZTJ-9标段隧道砂浆锚杆、中空注浆锚杆的施工。
2．作业准备2.1内业技术准备锚杆施工前，组织技术人员认真学习实施性施工组织设计，阅读、审核施工图后，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
检查高压风、水、电、管理管路畅通，接头完好，施工机具性能符合施工要求，机械性能良好。
3．技术要求3.1 设计隧道系统锚杆拱部采用Φ25×7中空注浆锚杆，边墙采用Φ22普通砂浆锚杆。
3.2锚杆孔距、锚杆深度符合设计和规范要求，孔距误差不大于15cm，深度误差不大于5cm。
3.3锚杆方向符合设计和规范要求，方向与岩面垂直，垫板与岩面密贴，锚固密实。
4．施工程序与工艺流程4.1施工程序4.1.1砂浆锚杆施工准备→测量定位→钻孔→清孔检查→压浆→安设锚杆→安设垫板4.1.2中空锚杆施工准备→测量定位→钻孔→清孔检查→安设中空锚杆→注浆→安设垫板4.2工艺流程砂浆锚杆施工工艺流程见图1，中空注浆锚杆施工工艺流程见图2。
砂浆锚杆施工工艺流程图中空注浆锚杆施工工艺流程图5．施工要求5.1施工准备⑴核对锚杆类型，规格，质量及其性能是否与设计相符。
⑵根据锚杆类型，规格及围岩情况准备钻孔机具。
5.2施工工艺5.2.1测量放样放样时根据隧道设计断面将锚杆位置在隧道岩壁上做好标志。
5.2.2钻孔隧道锚杆采用风动凿岩机成孔，按设计要求定出孔位，孔位允许偏差±150mm。
孔径要与锚杆直径相匹配，锚杆钻孔直径应大于杆体直径15mm，孔深应大于锚杆设计长度10cm，孔向应与围岩壁面或其所在部位岩层的主要结构面垂直。
成孔后采用高压风清孔。
锚杆施工作业指导书
中铁十三局集团有限公司施工过程控制标准化管理手册（隧道分册）锚杆施工作业指导书编制：审核：批准：目录1.目的 (1)2.编制依据 (1)3.适用范围 (1)4.作业准备 (1)4.1技术准备 (1)4.2外业准备 (1)5.劳动力组织 (1)5.1劳动力组织方式 (1)5.2施工人员配备 (1)6.主要施工设备、机具配置 (2)7.材料要求 (2)8.锚杆种类及各种锚杆特点 (2)8.1锚杆种类 (2)8.2各种锚杆特点 (3)8.2.1普通砂浆锚杆 (3)8.2.2中空注浆锚杆 (3)8.2.3水胀式锚杆 (4)8.2.4楔缝式预应力锚杆 (4)8.2.5涨壳式预应力注浆锚杆 (4)8.2.6涨壳式预应力中空注浆锚杆 (4)8.2.7玻璃纤维锚杆 (5)9.锚杆设计与选择 (5)9.1锚杆设计 (5)9.2锚杆选择 (5)10.锚杆施工工艺流程 (6)10.1砂浆锚杆、玻璃纤维锚杆施工工艺流程 (6)10.2涨壳式中空预应力锚杆施工工艺流程 (6)11.锚杆施工技术及技术要求 (6)11.1锚杆施工前的准备 (6)11.2钻孔 (6)11.3锚杆安装 (7)12.质量控制及检验标准 (8)12.1质量验收规范 (8)12.2分项验收标准 (8)12.2.1基本要求 (8)12.2.2实测项目 (8)13.常见问题及处理方法 (9)14.安全及环保要求 (10)14.1组织机构 (10)14.2安全要求 (10)14.3环保要求 (10)15.估算指标 (10)锚杆施工作业指导书1.目的为明确隧道及地下工程锚杆施工作业的工艺流程、操作要点和相应的工艺标准，规范隧道及地下工程锚杆施工作业，特制定本作业指导书。
2.编制依据⑴国家、省和部有关现行设计规范、施工规范、安全规程、验收标准和有关规定。
⑵相关设计文件。
⑶包合同，招投标文件、协议、纪要。
⑷现场调查的相关资料。
3.适用范围本作业指导书适用于隧道及地下工程砂浆锚杆、玻璃纤维锚杆、涨壳式中空预应力锚杆等锚杆的施工。
锚杆施工作业指导书
锚杆施工作业指导书锚杆施工作业指导书一、工程概述锚杆施工是一种地质支护措施，一般适用于滑坡、危岩、崖壁等地质环境下使用。
锚杆施工可以增强地基的承载力，增强地基的稳定性，防止地质灾害的发生，确保建筑物的安全。
二、施工前准备1.仔细阅读施工图纸和设计草图，全面了解地基的形状、材料、结构及土层物理力学性质。
2.对施工地点进行勘探，检查地基的坚固程度、整体情况和预测固结沉降情况等。
3、熟悉施工现场和设施的情况，进行安全措施和防护措施设计，如设置警示板、围挡，疏散路线的设置等。
4、选择适当的施工设备和工具，如钻机、打结机、打螺钻机，检查设备的状态，确保设备安全稳定，方便施工。
5、订购足够的锚杆，确保锚杆质量高，符合设计要求，数量足够，避免施工中缺乏锚杆的情况出现。
三、施工方案1、锚杆施工一般分为两种方法：侧向锚杆法和大直径锚杆法。
2、在施工现场确定锚杆的布设方式和位置，基于地基力学特性和设计要求，适当调整锚杆位置和角度，确保施工质量和效果。
3、进行钻孔作业，钻孔长度必须与锚杆长度相符合，孔径应该稍大于锚杆的直径，确保锚杆能够顺利进入孔道里。
4、钻孔工作完成后，必须进行清洗除尘，避免堆积的砂石杂物或泥浆会影响锚杆的进入。
5、将预先处理好的泥浆用钻孔机将钻孔内壁涂覆，以避免孔壁塌陷。
并且，需要在进入孔道之前检查孔道的垂直度和直径，确保孔道质量符合要求，以保证锚杆的正确安装。
6、按设计要求进行锚杆的安装和桥架的安装，使用打结机对锚杆和桥架进行结实的连接，避免在安装过程中产生松动或漏接现象。
7、将挖掘出的土壤或砂石或破碎石夯实填充，恢复原貌。
并且，在工程结束后，应该对工程现场进行清洁，整理，并进行评估和检查，确保施工质量符合要求。
四、注意事项1、施工现场必须严格遵守安全生产法律法规，进行现场安全教育和作业指导，增强职工的安全意识和责任感。
2、确保施工设备的正常运转，检查钻机、打结机等设备的安全性和可靠性。
3、施工现场必须妥善处理施工垃圾和工具，确保现场整洁和干净。
锚杆施工作业指导书
锚杆施工作业指导书一、编制依据《铁路工程施工质量验收标准应用指南》《铁路路基工程施工质量验收标准》TB10414-2003《客货共线铁路路基工程施工技术指南》TZ202-2008 二、适用范围适用于新建铁路向莆线永泰至莆田段站前工程XPFJ-12B标路基工程。
三、施工工艺及技术要求框架锚杆适用于岩质路堑边坡结构面发育、岩体破碎地段，软硬质岩互层及土层、全风化层地段等路堑高边坡的坡面防护工程。
硬质岩石开挖坡面凸出或凹进不得超过20cm，软质岩石不得超过10cm，否则应进行坡面处理。
1．钻孔及清孔锚杆孔自上而下进行施工，施工前清理岩面松动石块，整平，并按要求作锚杆拉拔试验，对锚杆作抗拔力试验并确认其能达到设计要求，确定施工参数。
试验的锚杆数为工作锚杆数的3%，且不少于3根。
锚杆孔必须按设计要求准确放置于坡面上，与水平方向呈15度角，孔位误差不得超过0.2m；锚孔的孔斜度（倾角）误差不超过±2度；实际钻孔深度比设计孔深大0.2m。
锚杆布置按4*4m、3*3m布置。
锚杆钻孔必须采用风动钻进，钻孔完成后使用高压风清孔，清除孔内岩粉和积水。
严禁水冲钻进，严禁用高压水冲清孔。
2．锚杆制作锚杆进场必须进行检测并有出厂合格证，锚杆设计长度根据岩体破碎程度和岩土类型设计为8～12m，本标段为8m、10m。
锚杆用1根J55合金钢ZB32/24自钻式中空锚杆，锚杆极限抗拉强度不小于200KN，锚杆直径为32mm，内径24mm，锚孔直径53mm。
锚杆的设计长度不含埋置与锚头内的长度及设计要求超钻0.2m长度，制作时必须注意。
锚头及锚杆未入土层部分必须按设计要求做好除锈、防锈处理。
3．注浆锚杆注浆，灌注M30水泥砂浆，水灰比在0.4-0.55之间，使用Po42.5普通硅酸盐水泥，水泥进场必须进行检测并有出厂合格证符合要求后方可使用，砂浆配制必须按设计配合比进行，随拌随用。
锚杆的钻孔深度达到设计深度后，将水泥砂浆从锚杆底部开始灌注，注浆管应插至距孔底5-10cm处，并随水泥砂浆的注入逐渐拔出。
砂浆锚杆施工作业指导书
砂浆锚杆施工作业指导书砂浆锚杆施工作业指导书一、锚杆施工一般规定1、隧道工程洞室开挖后，应尽快安设锚杆；2、一般宜先喷射混凝土，再钻孔安设锚杆；3、锚杆的孔位、孔径、孔深及布置形式应符合设计要求；4、锚杆杆体露出岩面的长度，不应大于喷层的厚度；5、应确保隧道工程辅助稳定措施中的锚杆施工质量符合设计要求。
二、锚杆孔施工要求1、锚杆位置：钻孔前应根据设计要求定出孔位，作出标记，同时锚杆间距与排距符合设计要求；2、孔位允许偏差：孔位应根据设计要求和围岩情况作出标记，孔位允许偏差为±15㎜；3、钻孔方向：宜沿隧道周边径向钻孔，钻孔方向应尽量与围岩壁面和岩层主要结构面垂直；4、钻孔深度技术要求锚杆的钻孔深度，应符合下列规定：⑴、砂浆锚杆孔深度应大于锚杆长度10cm；⑵、锚杆钻孔应保持直线型。
三、φ22砂浆锚杆㈠、施工要点1、水泥宜使用强度等级不低于32.5号的普通硅酸盐水泥，杆体采用φ22螺纹钢筋；2、砂的粒径不大于2.5㎜，使用前应过筛，严防石块与杂物等混入；3、采用先注后插法施工时，砂浆的配合比宜为水泥：砂=1：1，水灰比一般为0.42～0.45，杆体头部应制成尖头；4、采用先插后注法施工时，砂浆的配合比宜为水泥：砂=1：1，水灰比一般为0.45～0.50；5、钻孔应符合下列要求：孔径应与杆径配合好，一般孔径比杆径大15㎜（采用先插杆体后注浆施工的孔径比先注浆后插杆体施工的孔径要大一些），这主要考虑注浆管和排气管占用空间，孔位允许偏差为±15㎜；孔深允许偏差为±50㎜。
钻孔方向宜适当调整使尽量与岩层主要结构面垂直。
钻孔好后用高压水将孔眼冲洗干净（若是向下钻孔还须用高压风清理），并用塞子塞紧孔口，防止石碴掉入；6、锚杆及粘接剂材料应符合设计要求，锚杆应按设计要求的尺寸截取，并整直、除锈和除油，外端不用垫板的锚杆应先弯制弯头；7、粘接砂浆应拌和均匀，并提高其和易性，随拌随用，一次拌和的砂浆应在初凝前用完；8、先注浆后插杆体时，注浆管应先插距孔底5～10cm处，随水泥砂浆的注入缓慢匀速地将注浆管向外抽出，并始终保持注浆管口埋在砂浆内，以免浆中出现空洞，注浆孔口压力不得大于0.4Mpa；9、注浆体积应略多于需要体积，将注浆管全部抽出后，应立即迅速插入杆体，可用锤击或通过套筒用风钻冲击，使杆体强行插入钻孔；10、杆体插入孔内的长度不得短于设计长度的95%，实际粘接长度亦不得短于设计长度的95%；注浆是否饱满，可根据孔口是否有砂浆挤出来判断，若孔口无砂浆流出，应将杆体拔出重新注浆；11、杆体到位后要用木楔或小石子在孔口卡紧，防止杆体滑出。
锚杆施工作业指导书
锚杆施工作业指导书隧道锚杆作为初期支护的一个组成部分，和二衬一起构成了隧道永久支护体系。
为规范锚杆施工工艺，控制锚杆施工质量，特编制隧道锚杆施工作业指导书。
隧道锚杆类型主要包括药卷锚杆、中空注浆锚杆、自进式中空注浆锚杆。
1.适用范围适用于汶马高速c24标段所有隧道工程。
2.作业准备2.1地脚螺栓施工前的准备⑴检查锚杆类型，规格，质量及其性能是否与设计相符。
⑵根据锚杆类型，规格及围岩情况准备钻孔机具。
2.2劳动力安排每班劳动力安排：空压机工1人，钢筋工2人，钻井工10人，灌浆工5人，电工1人。
具体人数根据现场实际需要配置。
2.3机具配备1台剖面切割机、1台灌浆泵、12台煤电钻（或气枪）（2台备用）和1台空压机。
不同类型的锚杆需要不同的设备。
3.技术要求所有进货地脚螺栓应严格按照规定的检查频率进行检查。
不同的锚杆施工工艺必须配置相应的施工设备和检测仪器。
4.施工工艺流程及操作要点4.1.药卷锚杆地脚螺栓：C22和a25螺纹钢筋，锚固剂为ZW型。
4.1.1锚杆钻孔石质隧道锚杆采用yt28/yt32型风动凿岩机成孔，土质隧道采用zm-12t型煤电钻钻成孔。
煤电钻施工既可解决土质隧道遇水软化围岩的问题，又可解决在土质隧道施工中采用常规的冲击钻不易排碴、成孔困该难题可以提高隧道成孔速度和安全性。
锚杆钻孔利用开挖台阶搭设简易台架施钻，按照设计间距布孔；钻孔方向尽可能垂直结构面或初喷砼表面；锚杆孔比杆径大15l，深度误差不得大于±50mm；成孔后采用高压风清孔。
4.1.2锚杆的安装和检查zw型锚固材料有普通型和早强型两种,本工程拟用早强型锚固材料。
（1） ZW锚固材料浸入：浸入前在锚固线圈上端打3-5个小孔（孔径1mm）。
浸没后，通过滤纸进入锚定辊的水占据锚定辊内的小空间，将原有小空间内的空气挤出，直到小孔不起泡，即浸没完成。
此时，水灰比约为0.34~0.35，是最理想的范围。
可以立即取出并安装。
浸泡时间约为1~1.5min。
锚杆作业指导书
南昌铁路局水害复旧工程框架锚索、锚杆工程施工编制:复核:南铁天河公司水害复旧工程指挥部二0一0年十一月锚索、锚杆施工作业指导书一、施工准备(一）材料1、主要钢材按设计要求准备f pk＝1860Mpa级低松弛钢绞线，Ⅱ级钢筋.其材质必须符合国家有关标准。
2、锚具锚具和联接锚杆杆体的受力部件，均应能承受95％的杆体极限抗拉力。
并符合国家标准要求。
3、塑料套管（1）具有足够的强度，保证其在加工和安装过程中不致损坏;（2）具有抗水性和化学稳定性；（3）与水泥砂浆和防腐剂接触无不良反应。
4、水泥水泥宜使用普通硅酸盐水泥，必要时可采用抗硫酸盐水泥。
5、细骨料细骨料应选用粒径小于2mm的细砂。
砂的含泥量按重量计不得大于3％,砂中所含云母、有机质、硫化物及硫酸盐等有害物质的含量，按重量计不宜大于1％。
6、水混合水中不应含有影响水泥正常凝结与硬化的有害物质，不得使用污水.永久性锚杆不得使用pH 值小于4。
0的酸性水和硫酸盐SO4计算超过水重1%的水.7、掺和料水泥浆中可加入控制泌水或延缓凝结等外加剂，但必须符合产品标准。
水泥浆中氯化物的总含量不得超过水泥重量的0。
1％。
（二)主要机具设备l、机械设备锚杆钻机、压浆机、张拉设备（含顶、泵）、灰浆搅拌机和风机等.2、主要工具经纬仪、水准仪、大铲、线坠、水平尺、量角器、存浆桶、筛子、灰浆车、翻斗车、磅秤等(三）作业条件1、在进行锚杆施工前，应充分核对设计条件、土层条件和环境条件，确保施工安全.2、施工前，要认真检查原材料型号、品种、规格及锚杆各部件的质量,并检查原材料的主要技术性能是否符合设计要求。
3、工程锚杆施工前,宜取两根锚杆进行钻孔、注浆、张拉与锁定的试验性作业，考核施工工艺和施工设备的适应性。
4、锚杆钻孔施工前，必须检查脚手架的牢固和安全程度。
二、施工操作工艺(一）钻孔1、测量定位：坡面检查合格后，按设计要求测量放线测定孔位，孔位误差不得超过±10cm。
ZTGZZYFJ-005锚杆施工作业指导书
锚杆施工作业指导书1 目的：为了规范锚杆施工作业环节，有效控制安全风险和施工过程规范化，保障人身、设备、设施及行车安全，确保全过程的安全和质量，特制定本作业标准。
2 范围：本作业标准适用于本公司所实施的房建工程中锚杆施工作业过程控制。
3 术语定义：3.1锚杆：由锚固段、自由段、锚头组成的，一端与支护挡土结构相连，一端与土层相锚固的细长杆件。
依靠其锚固段与土体的磨阻力，加固或锚固现场土体。
一般采取先在土层中钻孔，后置入钢筋、在锚固段注浆、锚头紧固的方法制成。
亦可采用置入钢管、角钢、钢绞线，在锚固段注浆的方法制成。
3.2锚固体：土层锚杆的锚固段全长即为锚固体。
锚固体是由水泥砂浆或水泥浆将拉杆（预应力筋）与土体黏结在一起形成的，通常呈近似圆柱体状。
3.3锚头：锚头是锚杆体的外露部分，有锚杆承压垫板及紧固器组成。
3.4承压垫板：直接承受拉杆拉力的垫板，并将拉力传递给锚头。
3.5紧固器：又称锚具，是将拉杆锚固在垫板和挡土结构的连接件。
3.6拉杆：拉杆是锚杆的主要部分，拉杆从锚头到锚固体的末端，其长度取决于锚固段和自由段的总长度。
拉杆可以是粗钢筋、钢丝绳或钢绞线构成。
4 职责：4.1项目部负责锚杆施工的日常管理、全面协调和监督管理工作。
4.2项目部负责作业人员的技术培训和安全培训工作，设备的日常管理和维护保养工作。
4.3项目领导班子成员充分发挥如下六个基本职能：计划职能、组织职能、协调职能、控制职能、监督职能和指挥职能。
4.4安质部做好职工的安全思想、安全技术知识、规章制度和劳动纪律教育工作，做好“三检”工作。
4.5作业人员必须熟悉和遵守有关安全生产法律法规和本规程的规定，经培训合格方准上岗。
特种作业人员必须经专业培训并考核合格后持证上岗。
5 作业流程图：6 作业标准：6.1施工准备6.1.1开班前会作业开始前，由施工队长总结前一天安全施工情况，结合当天施工任务，有针对性提出安全施工要求，布置安全措施。
6.1.2个人防护用品按规定佩带劳动保护用品：工作服、安全帽、安全带、工作手套、防滑鞋等。
