DCS控制系统应急预案汇总

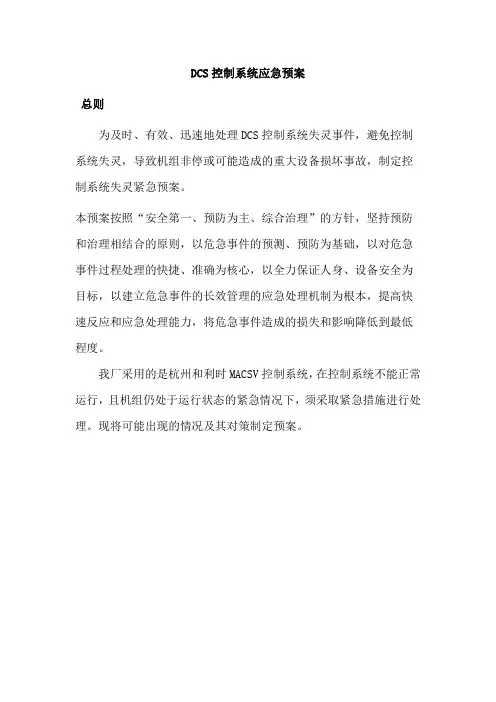

D C S控制系统应急预案总则

为及时、有效、迅速地处理DCS控制系统失灵事件，避免控制系统失灵，导致机组非停或可能造成的重大设备损坏事故，制定控制系统失灵紧急预案。

本预案按照“安全第一、预防为主、综合治理”的方针，坚持预防和治理相结合的

A

1

2

3DCS网络瘫痪应急处置预案.................................

4DCS冗余服务器均故障应急处置预案.........................

5炉侧主保护10号控制站一对控制器全部故障应急处置预案 .....

B 二级故障现场应急处置预案.....................................

111号控制站一对控制器全部故障应急处置预案................

212号控制站一对控制器全部故障应急处置预案................

313号控制站一对控制器全部故障应急处置预案................ 414号控制站一对控制器全部故障应急处置预案................ 515号控制站一对控制器全部故障应急处置预案................ 616号控制站一对控制器全部故障应急处置预案................ 719号控制站一对控制器全部故障应急处置预案................ 817号控制站一对控制器全部故障应急处置预案................

20#31控制站一对控制器全部故障应急处置预案

2132号控制站一对控制器全部故障应急处置预案................ 2233号控制站一对控制器全部故障应急处置预案................ 23系统单路电源失去应急处置预案 ............................ 24网络失去冗余应急处置预案 ................................ 25系统重要I/O设备（模件、模块）故障应急处置预案 ..........

26部分操作员站失去监控应急处置预案 ........................

27服务器失去冗余应急处置预案 ..............................

28某重要控制站单侧控制器故障失去冗余急处置预案 ............

A一级故障现场应急处理预案

1系统电源全部失去应急处置预案

1.1

（1

（2

5）DCS所有I/O柜指示灯熄灭，主机柜内控制器电源、交换机、控制器的所有指示灯均熄灭。

6）大机ETS柜、TSI柜，小机TSI柜电源失去，模件所有状态灯熄灭。

7）煤火检柜、油火检柜电源失去，所有火检强度消失。

1.2故障可能的原因

（1）保安段电源失去。

（2）UPS电源也失电。

（3）电源切换装置故障导致两路空开均跳闸。

1.3故障分析和后果

全部操作员站失去操作与监视，全部控制器停止工作，同时因状态消失等造成失电控制器所涉及的设备拒动或误动，导致机组跳闸，甚至因设备拒动或误动而损坏设备。

1.4故障处理

（12）就地将1、2号空气预热器变频器切换至就地控制方式并启动空气预热器运行，或就地开启空气预热器气动马达进气门将空气预热器投入盘车运行。

（13）根据炉膛负压情况立即或在炉膛吹扫5min~10min后，就地手按送、引风机事故按钮。

（14）就地检查磨煤机、给煤机、一次风机、给水泵已跳闸，锅炉减温水电动门/气动闭锁阀、油跳闸阀已关闭。

（15）在故障处理的过程中，机组主要参数出现异常情况时，运行人员严格按照运行规程的规定对机组进行相关操作。

1.4.2热工处理

（1）热控人员到DCS总配电柜检查两路进线电源是否为220V AC，如果不正常，由电气专业检查并恢复正常供电。

（2）如果进线电源为正常的220V AC，热控人员检查DCS总配电柜内至各机柜空气开关

2操作员站全部失去监控且无后备监视手段应急处理预案

2.1故障现象

（1）运行检查。

1）全部操作员站数据显示黑屏。

2）全部操作员站响应缓慢，画面右上角的时钟走表缓慢或者卡涩。

3）全部操作员站死机，失去监控功能。

（2）热控检查

1）工程师站的系统状态图画面上，全部工作站或者控制器显示离线。

2）交换机数据指示灯闪烁减缓及部分端口指示灯全部熄灭，或者变为黄色。

3）操作员站电源双路切换装置（SM934，在DCS配电柜内）电源指示灯熄灭。

2.2故障原因

（1）操作员站全部电源失去。

2.3

2.4

若重要参数无后备监视手段，或热工人员在短时间内无法恢复操作员站正常显示时，运行人员应按相关规程要求执行紧急停机处理；

（1）立即通过操作台上的硬按钮打闸汽轮机和锅炉，确保机组跳闸，并通知热控人员配合处理。

（2）通过操作台按钮启动润滑油泵。

（3）就地打开辅汽至轴封旁路门。

（4）就地启动高压备用密封油泵。

（5）停运真空泵开启真空泵破坏门。

（6）就地打闸凝结水泵。

（7）就地打闸前置泵。

（8）配电室启动顶轴油泵。

部失去应急处置预案进行处理。（写明页码并标黄）

（2）检查DCS网络，若为网络原因，参照A.3 DCS网络瘫痪应急处置预案进行处理。（写明页码并标黄）

（3）检查服务器运行状况，若为服务器全部故障，参照A.4 DCS冗余服务器均故障应急处置预案进行处理。（写明页码并标黄）
