检测技术与自动化仪表复习资料简答题

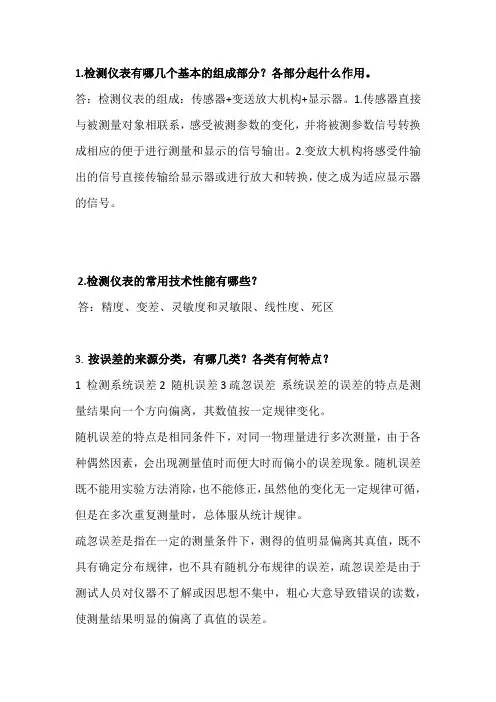

【大学检测仪表期末考试】必考简答题1
1.检测仪表有哪几个基本的组成部分？各部分起什么作用。
答：检测仪表的组成：传感器+变送放大机构+显示器。
1.传感器直接与被测量对象相联系，感受被测参数的变化，并将被测参数信号转换成相应的便于进行测量和显示的信号输出。
2.变放大机构将感受件输出的信号直接传输给显示器或进行放大和转换，使之成为适应显示器的信号。
2.检测仪表的常用技术性能有哪些？答：精度、变差、灵敏度和灵敏限、线性度、死区3.按误差的来源分类，有哪几类？各类有何特点？1检测系统误差2随机误差3疏忽误差系统误差的误差的特点是测量结果向一个方向偏离，其数值按一定规律变化。
随机误差的特点是相同条件下，对同一物理量进行多次测量，由于各种偶然因素，会出现测量值时而便大时而偏小的误差现象。
随机误差既不能用实验方法消除，也不能修正，虽然他的变化无一定规律可循，但是在多次重复测量时，总体服从统计规律。
疏忽误差是指在一定的测量条件下，测得的值明显偏离其真值，既不具有确定分布规律，也不具有随机分布规律的误差，疏忽误差是由于测试人员对仪器不了解或因思想不集中，粗心大意导致错误的读数，使测量结果明显的偏离了真值的误差。
4说明弹簧管压力表的具体结构；使用中如何选择？答：弹簧压力表也由外壳部分、指针、刻度盘。
弹簧管、弯管、和传动机构等六个主要部分主成。
弹簧管的内腔为封闭形式，外界压力作用于弹簧管外侧，使弹簧管变形，由传动机构带动指针转动指出环境压力。
压力表的选用原则：主要考虑量程、精度和型4.常用热电偶有哪几种？比较说明其主要的特点。
常用热电偶有：S（铂铑—铂）、K（镍铬—镍硅）、E（镍铬—铜镍）三种S型的特点是熔点高，测温上限高，性能稳定、精度高、100度以下热电势极小，所以可不必考虑冷端温度补偿，价昂，热电势小，线性差，只适合于高温域的测量；K型特点是热电势大，线性好，稳定性好，价廉，但材料较硬、在1000度以上长期使用会引起热电势漂移，多用于工业测量；E型特点，热电势比K型热电偶大50%左右，线性好，耐高湿度，价廉，但不能用于还原性气氛，多用于工业测量。
《测量仪表及自动化》综合复习资料

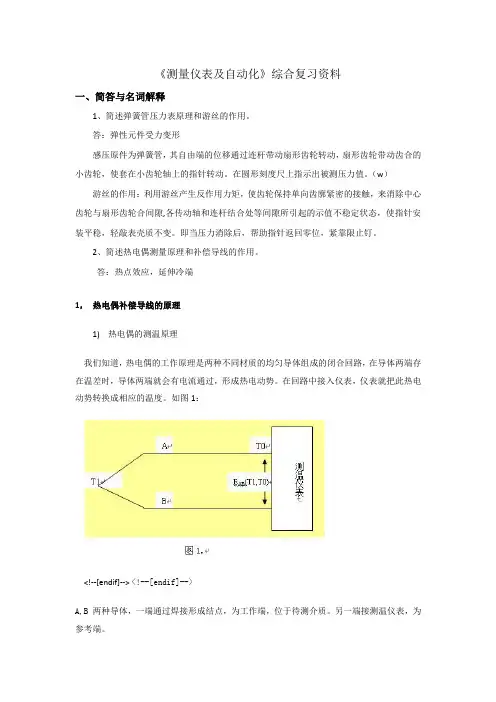

《测量仪表及自动化》综合复习资料一、简答与名词解释1、简述弹簧管压力表原理和游丝的作用。
答：弹性元件受力变形感压原件为弹簧管，其自由端的位移通过连杆带动扇形齿轮转动，扇形齿轮带动齿合的小齿轮，使套在小齿轮轴上的指针转动。
在圆形刻度尺上指示出被测压力值。
（w）游丝的作用：利用游丝产生反作用力矩，使齿轮保持单向齿廓紧密的接触，来消除中心齿轮与扇形齿轮合间隙,各传动轴和连杆结合处等间隙所引起的示值不稳定状态，使指针安装平稳，轻敲表壳质不变。
即当压力消除后，帮助指针返回零位，紧靠限止钉。
2、简述热电偶测量原理和补偿导线的作用。
答：热点效应，延伸冷端1，热电偶补偿导线的原理1) 热电偶的测温原理我们知道，热电偶的工作原理是两种不同材质的均匀导体组成的闭合回路，在导体两端存在温差时，导体两端就会有电流通过，形成热电动势。
在回路中接入仪表，仪表就把此热电动势转换成相应的温度。
如图1：<!--[endif]--> <!--[endif]-->A,B 两种导体，一端通过焊接形成结点，为工作端，位于待测介质。
另一端接测温仪表，为参考端。
为更好地理解下面的内容，我们将以上测温回路中形成的热电动势表示为E AB(T1,T0),理解为：A、B两种导体组成的热电偶，工作端温度为T1,参考端温度为T0，形成的热电动势为E AB(T1,T0)。
热电偶测温，归根结底是测量热电偶两端的热电动势。
测量仪表能够让我们看到温度数值，是因为它已经将热电动势转换成了温度。
使用补偿导线有以下作用（优点）：1) 改善热电偶测温线路的物理性能和机械性能，采用多股线芯或小直径补偿导线可提高线路的挠性，接线方便，也可调节线路电阻或屏蔽外界干扰；2) 降低测量线路成本，当热电偶与测量装置距离很远，使用补偿导线可以节省大量的热电偶材料，特别是使用贵金属热电偶时3、简述电磁流量计工作原理及其特点。
电磁感应定律电磁流量计的工作原理是基于法拉第电磁感应定律。
自动化仪表试题及答案
自动化仪表试题及答案一、单项选择题（每题2分，共20分）1. 自动化仪表中，PLC代表什么？A. 可编程逻辑控制器B. 过程逻辑控制器C. 功率逻辑控制器D. 过程控制逻辑答案：A2. 下列哪个选项不是自动化仪表的组成部分？A. 传感器B. 执行器C. 显示器D. 打印机答案：D3. 在自动化系统中，DCS指的是什么？A. 分布式控制系统B. 数据通信系统C. 直接控制系统D. 动态控制系统答案：A4. 以下哪种类型的传感器通常用于测量温度？A. 压力传感器B. 流量传感器C. 温度传感器D. 湿度传感器答案：C5. 自动化仪表中，PID控制器的“P”代表什么？A. 比例B. 积分C. 微分D. 所有选项答案：A二、多项选择题（每题3分，共15分）1. 自动化仪表中，以下哪些设备属于执行器？A. 阀门B. 电机C. 传感器D. 变送器答案：AB2. 在自动化仪表系统中，以下哪些因素会影响传感器的性能？A. 温度B. 湿度C. 压力D. 振动答案：ABCD3. 自动化仪表中，以下哪些参数是控制系统需要考虑的？A. 温度B. 流量C. 压力D. 速度答案：ABCD三、判断题（每题1分，共10分）1. 自动化仪表系统不需要定期维护。
（）答案：错误2. PLC可以用于实现复杂的逻辑控制。
（）答案：正确3. DCS系统主要用于工业过程的监控和控制。
（）答案：正确4. 传感器的灵敏度越高，其测量精度也越高。
（）答案：错误5. PID控制器中的“D”代表积分。
（）答案：错误四、简答题（每题5分，共20分）1. 简述自动化仪表在工业生产中的作用。
答案：自动化仪表在工业生产中的作用包括实时监测和控制生产过程，提高生产效率，确保产品质量，降低能耗和成本，以及保障生产安全。
2. 描述DCS系统的基本组成。
答案：DCS系统的基本组成包括过程控制单元、操作员站、工程师站、通信网络和输入输出接口等。
3. 什么是传感器的灵敏度？答案：传感器的灵敏度是指传感器输出信号的变化量与输入量变化量之比，它是衡量传感器性能的重要指标之一。
《测量仪表及自动化》综合复习资料
《测量仪表及自动化》综合复习资料一、简答与名词解释1、简述弹簧管压力表原理和游丝的作用。
2、简述热电偶测量原理和补偿导线的作用。
3、简述电磁流量计工作原理及其特点。
4、简述电容式差压变送器工作原理，说明变送器的两线制工作机理。
5、简述热电阻测量原理和三线制连接的作用。
6、简述椭圆齿轮流量计工作原理及其特点。
7、如何评价测量仪表性能，常用哪些指标来评价仪表性能？8、简述系统参数整定的目的和常用方法？9、试阐述调节作用与干扰作用对被调参数的影响，以及两者之间的关系？10、简述节流现象中流体动压能与静压能之间的变化关系，标准化节流装置由哪几个部分组成？11、简述热电阻工作原理，为何在热电阻测量线路中采用三线制连接？12、试阐述简单调节系统中被调参数的选择原则？二、单项选择1、仪表的变差不能超出仪表的（）a、相对误差b、引用误差c、允许误差2、下列哪种流量计与被测介质的密度无关? （）a、差压式流量计b、涡街流量计c、转子流量计3、测量高粘度、易结晶介质的液位,应选用下列哪种液位计?（）a、浮筒式液位计b、差压式液位计c、法兰式差压液位计4、下列哪种调节器可消除余差?（）a、比例调节器b、比例微分调节器c、比例积分调节器5、构成自动调节系统需要满足下列哪个条件?（）a、开环负反馈b、闭环负反馈c、闭环正反馈6、调节阀的气开、气关型式应根据下列哪个条件来确定?（）a、生产的安全b、流量的大小c、介质的性质7、为减小仪表的相对误差,一般仪表应工作在量程的（）a、<1/3b、1/3—2/3c、>2/38、常用的系统过渡过程形式是（）a、衰减振荡过程b、非振荡衰减过程c、等幅振荡过程9、测量高粘度、高温、压力较低设备中的液位，应选用下列哪种液位计?（）a、浮筒式液位计b、浮球式液位计c、核辐射液位计10、下列哪种调节规律调节结果容易存在余差?（）a、比例调节b、比例积分微分调节c、比例积分调节11、当热电阻短路时，自动平衡电桥应指示（）a、0℃b、最上限温度c、最下限温度12、电容式压力变送器，其输出电流与（）成线性关系。
自动化《检测技术及仪表》习题知识讲解
自动化《检测技术及仪表》习题1.按仪表工业规定，仪表的精确度可划分为若干等级，精度数字越小，其精度越高。
2.传感器通常由敏感元件和转换元件组成。
3.仪表的精度不仅与绝对误差有关，还与仪表的测量范围有关。
4. 金属电阻应变式传感器是一种利用金属电阻应变片将应变转换成电阻变化的传感器。
5.半导体应变片原理是半导体材料的电阻率随作用应力而变化的现象称为半导体材料的压阻效应。
6. 电感式传感器 分为自感式和互感式两种传感器，互感式传感器又分为差动变压器和电涡流式传感器。
7. 采用差动变间隙式结构的电感传感器是为了改善传感器的灵敏度和线性度。
8.平板电容传感器电容量dSC ε=，柱形电容器电容量dD LC ln2πε=。
9.压电晶体压电效应的产生是由于晶格结构在机械力的作用下发生变形所引起的。
10.主要的压电晶体有两种：石英和水溶性压电晶体。
11.磁电式传感器基于电磁感应原理。
12.半导体热敏电阻分为：正温度系数PTC 、负温度系数NTC 、临界温度系数CTR 三种。
临界温度系数的热敏电阻通常用于开关元件。
13.负温度系数热敏电阻的电阻-温度特性是：14.热敏电阻的伏安特性是：在稳态下，通过热敏电阻的电流I 与其两端之间的电压U 的关系，称为热敏电阻的伏-安特性。
15. 热电偶测量温度的原理是基于热电效应 。
16.热电阻测量线路采用直流电桥线路，主要考虑其引线电阻和接触电阻影响，常采用三线接法和四线接法（一般为实验室用）。
17. 热电偶连接补偿导线时，一定要注意在一定的温度范围内，补偿导线与配对的热电偶具有相同或相近的热电特性。
18.光电转速计主要有反射式和直射式两种基本类型。
19.光纤传感器一般由光源、敏感元件、光纤、光敏元件（光电接收）和信号处理系统组成。
20.光纤传感器按工作原理分为功能型光纤传感器和传光型光纤传感器。
21.莫尔条纹：光栅常数相同的两块光栅相互叠合在一起时，若两光栅刻线之间保持很小的夹角θ，由于遮光效应，在近于垂直栅线方向出现若干明暗相间的条纹，即莫尔条纹。
自动检测技术及仪表试卷Ab标准答案
自动检测技术及仪表试卷Ab标准答案一、填空题（20%；每题2分。
）1. 仪表的检定方法可归纳成：示值比较法和标准物质法两种。
2. 温标是一个量度温度的标尺；它规定了温度读数的起点（零点）和测温基本单位。
3. 压力检测主要方法有：液柱式压力检测、弹性式压力检测、负荷式压力检测、电气式压力检测。
4. 当测量稳定压力时，最高压力不应超过量程上限的3/4 ；当测量脉动压力时，最高压力不应超过量程上限的2/3 ；当测量高压压力时，最高压力不应超过量程上限的3/5 ；为了保证测量准确度，最小工作压力不应低于量程的 1/3 。
5. 电气式压力检测是利用敏感元件将被测压力转换成各种电量工作的，其传感器有：应变式传感器、压电式传感器、压磁式传感器、电容式传感器。
6. 在热电偶测温回路中，只要保证连接导线、仪表等接入时两端温度相同，则不影响回路热电势。
这是根据中间导体定律得出的结论。
7. 节流装置（孔板）取压方式有：角接取压法、法兰取压法、径距取压法、理论取压法、管接取压法五种。
8.用压力表测液位时，仪表安装高度应与液位零位的高度相同，否则，应对高度差进行校正。
9. 湿度表示法有：绝对湿度、相对湿度、露点温度。
介质磁化率大于零的物质称为顺磁性物质，反之小于零的物质称为逆磁性物质。
二、判断题（10%；每题1分；对的在括号内打，错的在括号内打╳。
）1. 真值是某变量本身所具有的真实值；约定真值是一接近真值的值，用约定真值代替真值时它们间的误差可忽略。
(√ )2. 液位变化时，浮筒式液位计浮筒位置变化，因而可测出液位高低。
（X ）3. 在相同条件下，椭圆形弹簧越扁平，则其管端位移越大，仪表也越灵敏。
(√ )4.当用热电偶测温时，若连接导线使用补偿导线，就可不考冷端温度补偿。
（ X ）5.检定仪表时得到某仪表的精度为1.1%，则仪表精度等级应定为1.0级。
（X ）6.采用全辐射法测温，测量值不需修正即得实际温度。
( X )7.角接取压和法兰取压只是取压方式不同，但标准孔板的本体结构是一样的。
化工仪表简答题答案(完整版)
1、自动控制系统的概念及基本结构。
自动控制系统用一些自动控制装置，对生产中某些关键性参数进行自动控制、使它们在受到外界干扰(扰动)的影响而偏离正常状态时，能自动地控制而回到规定的数值范围内，为此目的而设置的系统就是自动控制系统。
该系统是由两部分构成的：控制装置：起到控制作用的全套仪表、自动装置。
通常包括测量元件、变送器、控制器和执行器等。
被控对象：控制装置所要控制的生产设备。
2、自动控制系统中变送器、控制器、执行器的概念。
变送器—检测并变换成统一标准信号送到控制器（相当于人的眼睛）控制器—接收变送器信号与液位期望值进行比较，根据偏差按某种规律运算，结果送给执行器（相当于人的大脑）执行器—将控制器指令信号转换成相应的位移信号，驱动阀门动作，改变液体流出量，实现液位的自动控制（相当于人的手）。
3、自控系统的方块图基本结构。
方框图方框图是从信号流的角度出发，依据信号的流向将组成控制系统的各个环节相互连接起来的一种图解表达方式。
图。
问：被控变量？操纵变量？被控对象？画出控制系统方框图。
被控变量：物料出口温度操纵变量：蒸汽流量被控对象：换热器4、自控系统中给定值、被控变量、操纵变量、操纵介质、扰动、偏差的概念。
给定值（设定值）按照生产工艺的要求为被控变量规定的所要求达到或保持的数值称为给定值。
被控变量对象中需要进行控制（保持数值在某一范围内或按预定规律变化）的物理量称为被控变量。
操纵变量受到控制装置的操纵，用以使被控变量保持在设定数值的物料或能量的表示参数称为操纵变量。
操纵介质具体实现控制作用的物料叫操纵介质。
干扰（扰动）除操纵变量外，作用于对象并使被控变量发生变化的因素称为干扰。
偏差在理论上偏差应该是给定值与被控变量的实际之差。
但是我们只能获得测量值，所以通常把给定值与测量值之差作为偏差。
5、如何区别正反馈和负反馈？反馈信号使原来信号加强，叫正反馈。
凡反馈信息的作用与控制信息的作用方向相反，而正反馈则是凡反馈信息的作用与控制信息的作用方向相同。
自动控制及仪表复习题举例参考答案
⾃动控制及仪表复习题举例参考答案《⾃动化仪表》复习题参考答案⼀、简答题1.在线成分分析系统为什么要有采样和试样与处理装置？1. 主要⽬的是为了符合分析仪器要求的试样的技术标准，以保证测量的可靠性；2.⽓相⾊谱仪定性分析和定量分析的依据是什么？其基本环节有哪些？2. 定性分析是不同的物质在固定相和流动相所构成的体系即⾊谱柱中具有不同的分配系数，定量分析有多种⽅法，总的来讲是⾊谱波峰的⾼度或⾯积⼤⼩；3.什么是调节器的调节规律？基本控制规律有哪些？分别起什么作⽤？3. 调节规律——指调节器的输⼊信号随输⼊信号（偏差量）变化的规律；P、I、D三作⽤、双位；这样控制既及时，⼜能消除余差，还可超前调节。
4.什么是调节阀的流量特性？常⽤的流量特性有哪⼏种？由阀门的哪个部件造成？4. 调节阀的流量特性是指被控介质流过阀门的相对流量与阀门相对开度之间的关系。
常见的流量特性有：直线型、等百分⽐型、快开型和抛物线型。
主要由阀芯的形状造成。
5.红外线⽓体分析仪定性分析和定量分析的依据是什么？其基本环节有哪些？5. 红外线⽓体分析器定性分析——利⽤不同的⽓体对于不同波长的红外线具有选择性吸收的特性来分析的，定量分析——郎伯-贝尔定律；基本环节：预处理器、分析箱（光源、切光盘、⽓室、光检测器、前置放⼤电路等）、电器箱。
6.热导式⽓体分析仪定性分析和定量分析的依据是什么？对测量有什么要求？6. 定性分析——不同的⽓体有不同的导热系数，定量分析——某⽓体的含量与混合⽓体的导热系数成正⽐；条件：单值函数（混合⽓体中的背景组分导热率必须近似相等，并与被测组分的热导率有明显的差别）。
7.⼯业酸度计的原理是什么？其测量电极和参⽐电极分别选什么？7. 电化学分析法，玻璃电极——测量电极，⽢汞电极——参⽐电极。
8.在什么情况下需要对仪表控制系统进⾏数字化离散处理？8. 如果回路控制系统中，既有连续环节，⼜有离散环节，那就要将连续环节离散化。
仪表工题库简答题含答案
仪表工题库简答题（含答案）1.计量器具的检定答案：表明和确认计量器具是否符合法定要求的程序，它包括检查、加标记和出具检定证书。
2.阻塞流答案：是指当调节阀两端压差增大到一定程度时，通过阀的流量将达到极限，进一步增加压差流量也不会再增加，这种极限流叫阻塞流。
3.全双工答案：当数据的发送和接收分由两根不同的传输时，通信双方都能在同一时刻进行发送和接收操作。
4.容错答案：是指对失效的控制系统元件进行识别和辛M尝，并能够在继续完成指定的任务,不中断过程控制的情况下进行修复的能力。
5.绝对黑体答案：辐射能落在物体上之后，物体能够将它吸收、反射或穿透，如果落在物体上的热辐射能被该物体全部吸收，叫做绝对黑体。
6.系统误差答案：在重复性条件下，对同一被测量进行无限多次测量所得结果的平均值与被测量的真值之差。
7.涡流答案：交变磁场中的导体内部将在垂直与磁力线的方向的截面上感应出闭合的环形电流，称涡流。
8.三相交流电答案：由三个频率相同、电势振幅相等、相位差互差120。
角的交流电路组成的电力系统，叫三相交流电。
9.阀的流量特性答案：调节阀相对开度和通过阀的相对流量之间的关系称为阀的流量特性。
10.现场总线答案：现场总线是应用在生产现场，在微机化测量控制设备之间实现双向串行多节点数字通信系统。
11.变频器答案：变频器一般是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。
12.热电阻答案：热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。
当阻值变化时，工作仪表便显示出热电势所对应的温度值。
13.冗余系统答案：并行地使用多个系统部件，以提高错误检测和错误的校正能力，该系统称为冗余系统。
14.汇编语言答案：汇编语言是一种面向机器的程序设计语言，它是为特定的计算机或计算机系统设计的，汇编语言是用助记符来代表操作码，用地址符号来代替地址码的语言，它的指令和翻译成的机器语言指令之间的关系基本上是——对应的，因而编程质量高，执行速度快，占用存储空间小。
自动化仪表试题及答案
自动化仪表试题及答案仪器仪表是自动化控制系统的重要组成部分，它在工业生产中起着至关重要的作用。
为了能够更好地应对各种自动化仪表的考试，下面将为大家提供一些试题及答案，希望对大家的学习和备考有所帮助。
试题一：1. 请简要说明仪表的分类及其特点。
2. 仪表的精度是指什么？如何表示和计算？3. 请列举并解释仪表常用的传感器类型。
4. 仪表的量程应该如何选择？答案一：1. 仪表按照测量的物理量可以分为电量仪表、力学量仪表、光学量仪表、热学量仪表等。
其特点是针对不同的物理量进行测量，并转换成电信号输出。
2. 仪表的精度是指仪表测量结果与被测量量真实值之间的偏离程度。
精度通常表示为一个偏差值以及一个百分比，例如±0.5%。
3. 传感器常用的类型有：温度传感器、压力传感器、流量传感器、液位传感器等。
温度传感器用于测量温度的变化，压力传感器用于测量介质的压力，流量传感器用于测量液体或气体的流量，液位传感器用于测量液体的高度等。
4. 选择仪表的量程应根据被测量物理量的变化范围来确定。
量程应该选择能够覆盖被测量物理量的最大值和最小值，同时要考虑到仪表的精度范围。
试题二：1. 请简要介绍PID控制器的工作原理。
2. 什么是调节阀？它的作用是什么？3. 请解释闭环控制系统和开环控制系统的区别。
4. 仪表使用过程中，如何提高其可靠性和稳定性？答案二：1. PID控制器是一种常用的闭环控制器，它通过根据当前误差、误差变化率和误差累积值来调节控制量，以实现对被控对象的控制。
其工作原理是通过不断调整控制量的大小来使误差趋近于零，从而稳定控制被控对象的状态。
2. 调节阀是一种用于调节流体介质流量的装置，它通过改变阀门的开度来控制流量的大小。
调节阀的作用是根据控制要求对流体进行调节和控制，以满足工艺流程的需求。
3. 闭环控制系统是指通过测量被控量的反馈信号，并与给定值进行比较，通过控制器调节控制量以使误差趋近于零的控制系统。
仪表自动化复习题
填空题:1、利用各种仪表对生产过程中主要参数进行测量、指示、记录，这样的系统称为自动检测系统。
2、国际电工委员会认定4-20mA Dc为标准电流信号。
3、表压与绝对压力及大气压力之间的关系为P表压=P绝对压力-P大气压力。
4、真空度与绝对压力及大气压力之间的关系为P真空度=P大气压力-P绝对压力。
5、写出两种常见的流量单位t/h 、L/s。
6、椭圆齿轮流量计是一种容积式流量计。
7、浮力式液位计包括恒浮力式液位计和变浮力式液位计。
8、按照测量试的不同，温度检测仪表可以分接触式与非接触式两类。
9、电子自动平衡电桥是利用平衡电桥来测量热电阻阻值变化的。
10、调节器基本的控制规律有位式控制、算法控制。
判断题1、程序控制系统可以根据预先规定的步骤自动地对生产设备进行某种周期性操作。
(√)2、电流信号的优点是近距离传输时仍能保证信号的传输精度。
(x)3、1MPa等于1x105pa。
(x)4、弹性式压力计是利用各种开绒的弹性元件，在被测介质压力的作用下，使弹性元件受在后产生弹性变形的原理而制成的现压仪表。
(√)5、流体在有节流装置的管道中流动时，在节流装置前后的管壁处，流体的静压力产生差异的现象称为节流现象。
(√)6、电气式压力计的作用是把压力信号检测出来，并转换成电信号输出。
(√)7、静压式液位计是利用容器内的液位改变时，由液柱产生的静压也相应变化的原理工作的。
(√)8、热电偶温度计是基于热电效应原理测量温度的。
(√)9、A/D转换是把在时间上和数值上均连续变化的数字量变换成为一种断续变化的脉冲模拟量。
(x)10、比例积分微分控制律是由误差e设计的。
(√)选择题1、自动化仪表按其功能不同，可分为(ABCD)A.检测仪表B.显示仪表C.控制仪表D.执行器2、自动化系统按功能分类，可分为(ABCD)A.自动检测系统B.自动报警和联锁保护系统C.程序控制系统D.自动控制系统3、压力检测仪表为(ABCD)A.液控式压力计B.弹性式压力计C.活塞式压力计D.电气式压力计4、下列精度等级为国家规定的精度等级的有(D)A.0.01B.0.3C.3.0D. 5.05、下列元件属于弹簧压力表的组成部分的有(AB)A.弹簧管B.拉杆C.静触点D.动触点6、手持通信器能够实现下列哪几项功能(ABCD)A.组态B.测量范围的变更C.变送器的校准D.自诊断7、超声波物位计的优点为(ABC)A.无可动部件，工作可靠B.不受介质粘度、腐蚀性、脏污程度的影响C.测量范围广，可测液体、固体颗粒D.造价较低8、热电偶的基本定律有(ABC)A.均质导体定律B.中间导体定律C.中间温度定律D.冷端温度补偿定律9.自动平衡电子电位差计的测量桥路的组成部分有(ABCD)A.量程电阻R mB.滑线电阻R pC.工艺电阻R BD.始端电阻10.C3900过程控制器功能包括(ABCD)A.输入B.通信C.配电D.控制。
自动检测技术及仪表考试试题模拟卷答案
2023年《传感器与检测技术》试题(模拟卷)一、判断题(每题1分, 共20分)1 线性度好旳系统敏捷度就高( ⨯ )2 燃点高旳爆炸气体环境旳防爆规定比燃点低旳爆炸气体环境低( √ )3 铜热电阻旳测量范围比铂热电阻测量范围宽。
( ⨯ )4 在相似旳温度变化范围内, 分度号Pt100旳热电阻比Pt10旳热电阻变化范围大, 因而敏捷度较高。
( ( )5 热敏电阻旳长处是温度系数大, 一般为金属电阻旳十几倍【几十倍】, 敏捷度高。
( ( )6 以完全真空作参照点旳压力称为绝对压力。
( √ )7 过程控制系统中压力计旳单位一般为牛顿。
( × )8 金属应变片旳敏捷度与材料无关, 与形变量有关。
( ×)9 电容式液位传感器不能检测导电液体旳液位。
( × )10 对于浮顶罐, 采用大直径旳浮子会明显地增大摩擦力, 导致测量误差增大。
( ×)11 音叉法测物位属于一种反射式超声波物位检测法。
【187】( × )12 磁浮子舌簧管液位计旳浮子壳体必须用磁性材料制成。
( × )13 瞬时流量对管道长度积分就得到合计流量。
( × )14 科里奥利流量计对直管段旳规定比差压流量计高。
( × )15 莫尔条纹旳方向与光栅条纹旳方向是垂直旳。
( √ )16 移动光栅与主光栅倾斜旳角度越大, 莫尔条纹旳间距越大。
( ×)17 光电编码器一般是用来测量转动旳角度旳, 不能直接测量转速。
( ×)18 质谱仪器是运用电磁学原理进行物质旳分离、同位素旳测定和化学成分分析旳一种分析仪器。
【263】(√)19 在一定条件下, 电阻丝旳温度与导热系数成线性关系。
( ×)20 气体旳导热系数值极小, 可以直接测量。
( ×)二、选择(每题2分, 共40分)1 在相似旳工作电压和变化量时, 全臂差动电桥旳敏捷度是单臂电桥旳（B）倍A. 2B. 4C. 6D. 82 测量门旳厚度, 前10次测量得到平均值为9.5, 第11次测量值为9.3, 则第11次测量旳误差为( D )A -0.2B 0.2C 0.1D 以上都不是3下面( D )是最佳旳测量低温旳廉金属热电偶。
检测与自动化仪表题库答案
检测与自动化仪表试题答案第一章 绪论1．典型检测仪表控制系统：——通常泛指石油、化工、热工行业生产过程的工业四大参数：温度、压力、流量、物位的控制系统（TC 、PC 、FC 、LC ）。
2．无特殊条件要求，常规工业检测仪表控制系统的结构图基本相同，而与具体选用的仪表无关！ 3．常规工业检测仪表控制系统的基本构成包括被控对象、检测敏感元件-变送器、显示仪表、调节器、给定器和执行器等。
4．误差公理：“一切测量都具有误差，误差自始至终存在于所有的科学实验过程中”；采用何种仪表测得的值都有误差5．绝对误差=示值-“真值”；绝对误差必须有±号、数值、单位（量纲）！6．实际相对误差：%100(%)0⨯∆=A A γ；标称相对误差：%100(%)⨯∆=xx γ。
7．引用误差又称作满度相对误差：%100(%)⨯∆=FSFS S γ；最大引用误差——最大满度相对误差：%100||(%)max max ⨯∆±=FSFS S γ 8．仪表的精度（等级）一般以a 表示，是最大引用误差去掉±号和（%）号后的数字，而且必须取相应的标准系列值；校验仪表时取偏大值，选择仪表时取偏小值；不同仪表的精度等级的系列标准值是不同的！9．已知控制流程图绘制控制系统结构图10．典型检测仪表控制系统结构图如下，简单说明各个环节的名称和功能。
被控对象：检测单元——“一次仪表”：变送单元：非电量→电量；电量→“统一信号” 显示、记录单元——“二次仪表” 调节、控制单元——“三次仪表” 执行单元 ★安全栅 ※11．用测量范围为-50～15OkPa 的压力传感器测量 14OkPa 压力时 , 传感器测得值为142kPa, 求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。
解：%1%100501502%100%40851%1001422%100%42861%1001402%10021401420+=⨯--+=⨯∆==⨯+=⨯∆=+=⨯+=⨯∆=+=-=∆）（引用误差：。
仪表简答题题库100道
仪表简答题题库100道1、简述核料位计的组成，及简单原理。
答：核料位由核源（铯30），接收装置，（碘化钠、光电倍增管、放大器）和二次仪表组成。
将核源和接收装置装在料仓两侧相应位置，核幅射的射线穿透料仓时中子要被吸收一部分，穿过料仓的中子，撞击碘化钠晶体，使晶体发光，中子越多亮度越大，光电倍增管将亮度转换成相应电压，放大后送至二次表显示出来仓中是否有料。
有料时中子被吸收得多，穿透料仓的中子少，碘化负荷发光弱，放大器输出电压小；反之无料时放大器输出电压高，二次表很容易判断。
2、为什么孔板差压式流量计在精确测流量时气体或蒸汽要进行温压补偿，而测液体流量时却不需要？答：因为孔板测流量时流量的大小，除了与孔板差压有关外就是与介质密度有关，而气体的可压缩性很大，不同压力下密度相差很大，不同温度时介质密度也不一样，所以在测气体流量时都要通过温压补偿，将测得的工况流量折算成标准状态下的流量，（海平面上的压力和200C）。
而液体的可压缩性很小，温度变化不大时其密度也不会变化多少，所以不需温压补偿。
3、电接点或水位计使用，发现测量筒中无水时个别发光管还显示绿色，我们应考虑出现什么故障？如果有水时个别发光管还显示红色呢？答：这种情况可以先试验排除二次表问题，对检测筒无水还显示绿色，可以判断为电接点短路，如接线处未短路就是电接点的电极结垢挂水，可把相应的电接点拆下清洗，如果检测筒有水发光管显示红色，则可判断线断了，或电极被腐蚀坏了。
4、某锅炉装了三套差压式液位检测系统，由双室平衡、三阀组、差压变送器（-6kPa～0）及配电器、数显表组成。
安装完毕，冷调试时都正常，可在系统试压上水时，操作工来叫，说三个显示仪表都不一样。
一看现场玻璃管，汽包都装满了水，而仪表显示不一样，一个表显示“100%”；一个表超过了“100%”；一个表针倒走（低于“0”），请分析三个系统是否正常，哪个系统有故障，可能是什么原因？答：由于汽包试压时装满了水，差变经100%负迁移的，这种情况下差变的正负压室，压力应该一样，差变应输出20mA，指示为100%的系统正常，新安装的锅炉及管道中存在很多杂质，上水时很容易被冲至水位检测装置中造成管路、三阀组堵塞。
仪表自动化复习题,答案
1. 余差:当过渡过程终了时，被控变量所达到的新的稳定值与给定值之间的偏差。
2. 时间常数：当对象受到阶跃作用后,被控变量达到新的稳态值所需要时间。
3.传感器：用来将一些参数转换为便于传送的信号的仪表。
4. 比例度:指控制器输入变化相对值与相应的输出变化相对值之比的百分数。
5.变差：指外界条件不变时，用同一仪表对被测量仪表全部测量范围内进行正反行程测量时，被测量值正行和反行得到的两条特性曲线之间的最大偏差。
6.对象的数学模型：利用数学的方法来描述对象的输入量与输出量之间的关系，这种对象的数学描述称为对象的数学模型。
7.变送器：当传感器的输出为单元组合仪表中规定的标准信号时，通常称为变送器。
8.落差量：在连续给料操作时,每当被称原料的重量达到给定值,给料应立即停止,然而给料器与料斗之间的空间还会有多余的原料继续加入料斗内,造成称重的过量,这种多余的份量被称为落差量。
1.最大偏差是指在过渡过程中，被控变量偏离给定值的最大数值。
2.静压式液位计是根据流体静压平衡原理工作的。
它可以分为压力式和压差两大类。
3.比例度越大，过滤过程曲线越平稳，但余差也越大。
比例度越小，则过度过程曲线越震荡。
当比例度减小到某一数值时系统出现等幅振荡，这时的比例度称为临界比例度。
7. 简单控制系统有四个基本环节构成，即被控对象、测量变送装置、控制器和执行器。
10.增量法称量是通过给料设备向秤斗内加入规定数量的物料，然后由排料装置将秤斗排空。
减量法称量是通过给料设备向秤斗内加入大于规定数量的物料，然后用秤斗下的排料机将规定数量的物料排出。
1.以下哪个不是描述对象特性的参数（C ）。
A.下列放大系数KB.时间常数TC.对象的输入量 QD.滞后时间τ2.对象的容量滞后一般是由于物料或能量的传递需要通过一定的阻力而引起的，下列说法正确的是（A ）A.容量滞后增加，会使对象的时间常数 T 增加。
B.容量滞后增加，会使对象的时间常数 T 减少。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
检测技术与自动化仪表复习资料简答题-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII、如何校验一台测量范围为0~200KPA的绝对压力变送器答：校验时，先要了解当时的大气压力，设为Po，然后按以下方法校验；①用真空泵向变送器内抽真空，当真空表的真空度为Po时，变送器输出为4mA;②打开放空截止阀，当真空表的指示为Po-50KPa时，变送器输出为8mA; ③继续打开截止阀，使真空表的读数为Po-100KPa，如果此值<0，则把真空泵换成压力活塞式压力计，此时变送器输出应为12mA;④用活塞式压力计送150KPa-Po和200KPa-Po的压力，此时变送器输出应为16mA和20 mA。
2、对运行中的联锁保护系统进行维修时应注意那些问题？答：（1）、检查、维修联锁系统的元件和主机时，应有两人参加；（2）、维修前必须征得该岗位操作人员的同意，并填写《在线运行仪表工作票》和《联锁保护系统作业票》，履行会签手续；（3）、必须在切断（解除）联锁后再进行维修；（4）、维修后应及时通知操作人员，经操作人员现场核实和复原后方可结束工作。
3、简述启动和停运带隔离液或冷凝液的仪表三阀组步骤答：三阀组的启动步骤：先打开正压阀，然后关闭平衡阀，最后打开负压阀。
三阀组的停运步骤：先关闭负压阀，然后打开平衡阀，最后关闭正压阀。
4、怎样判断现场运行中差压变送器的工作是否正常？答：在现场判断运行中差压变送器的工作是否正常，只要检查变送器的零点和变化趋势既可。
（1）零点检查。
（2）变化趋势检查。
（3）对蒸汽测量表注意冷凝。
（4）带隔离液的仪表注意少排。
（5）必要时，检查导压管路是否睹塞。
5、简述检修后仪表联校的内容答：1、模拟一次仪表输出信号、观察二次仪表变化情况； 2、从控制器输出信号，观察执行机构的动作情况；3、带报警的回路要检查报警设定点设置、观察报警情况； 4、带联锁的回路要检查联锁设定点设置、观察联锁声屏动作情况；查看现场电磁阀及执行机构动作情况； 5、做好记录。
6、在爆炸危险场所进行仪表维修时，应注意那些问题？答：（1）、应经常进行检查维护，检查时，应察看仪表的外观、环境（温度、湿度、粉尘、腐蚀）、温升、振动、安装是否牢固等情况。
（2）、对隔爆型仪表，在通电时进行维修，切不可打开接线盒和观察窗，需要开盖维修时必须先切断电源，绝不允许带电开盖维修。
（3）、维修时不得产生冲击火花，所使用的测试仪表应为经过鉴定的隔爆型或本安型仪表，以避免测试仪表引起诱发性火花或把过高的电压引向不适当的部位。
7、信号报警联锁保护系统中，执行器故障产生拒动的原因有那些？答：（1）、电气回路断线、短路、绝缘不好、接地或接触不良。
（2）、气源不清洁或可动机构润滑不好，使电磁阀卡住或动作失灵。
（3）、连接导线断路、短路或接地。
8、阀门定位器的作用有哪些（5分）答：改善调节阀的静态特性，提高阀门位置的线性度；改善调节阀的动态特性，减少调节信号的传递滞后；改变调节阀的流量特性；改变调节阀对信号压力的响应范围，实现分程控制；使阀门动作反向。
9、比例、积分、微分控制规律各具什么特点？答案：比例控制规律控制及时、快速，有余差存在；积分控制规律能消除余差，但控制时间加长，系统稳定性变差；微分控制规律具有超前控制作用，适应容量滞后较大的对象。
10、EJA智能变送器的调零方法有几种启动以后输出不变化该如何检查答：可以在手持终端上调，也可用外调螺钉进行调零。
①连接手持终端，并让它进行自诊断。
②检查导压管连接情况，包括导压管连接、阀门连接和开断是否正确，以及有无泄漏、堵塞等情况。
11、在什么情况下差压式流量计要加冷凝器、集气器、隔离器答：①当导压管内的液体受环境温度的影响而冷却，或与测量管内的状态不一样，如测量蒸汽流量时，则应在差压管路内装冷凝器；②当被测介质为液体时，则应在导压管的各最高点安装集气器，以便收集液体中析出的各种气体。
③当测量有腐蚀性或高黏度、易凝结、析出固体的流体时，则要加隔离器。
12、调整质量流量计零位时应注意什么？①仪表先通电预热，一般需30分钟；②启动流体运行，直至传感器温度等于流体的操作温度；③切断下游阀，并确保无泄漏；④保证流体满管。
13、为什么电磁流量计的接地特别重要电磁流量计为什么不能在负压情况下使用答：电磁流量计的信号比较微弱，在满量程时只有2.5~8mv，流量很小时只有几微伏，外界略有干扰，就会影响仪表精度。
有的电磁流量计为了防腐进行了衬里处理，，只保证衬里耐压而不保证耐拉，在负压下，衬里已剥落；在压力管线上也要注意避免引起负压，电磁流量计只能在正压管线上使用。
14、气动调节阀的辅助装置有哪些？答：①阀门定位器②气动保位器③三通、四通电磁阀④手轮机构⑤气动继动器⑥气动保位器⑦空气过滤减压器⑧储气罐15、定位器和调节阀阀杆连接的反馈杆脱落时，定位器的输出如何变化答：定位器和调节阀连接的反馈杆脱落，定位器就没有反馈，成了高放大倍数的气动放大器。
如果定位器是正作用，信号增加，输出也增加，则阀杆脱落，输出跑最大。
如果是反作用，则跑零。
16、有一台调节阀（介质300℃，1.6MPA）上盖漏，现在需处理，应注意什么答：①应与工艺联系，把自动调节改为旁路调节。
②关闭上下游阀，降温一段时间，然后慢慢打开放净阀，排放介质，判断上下游阀是否关严。
③阀内存液基本放净后，拆开上盖换垫，注意垫片材质。
④处理完毕投自动时必须先检查放净阀是否关闭。
17、最常用的有哪两种热电偶补偿导线的使用温度不能超过多少度为什么答：最常用的热电偶有K型和S型，补偿导线的使用温度不能超过100℃，因为一般补偿导线只是在0-100℃范围内，它的热电性质和所配的热电偶性质相同，超过这个温度，就会在产生较大的误差。
18、过热蒸汽的质量流量M=100T/H，选用的管道内径D=200MM。
若蒸汽的密度P=38KG/M3，则蒸汽在管道的平均流速为多少？解：M=Svρ v=M/Sρ=100000*4/(3.14*4*38)=23.3m/s19、椭圆齿轮流量计的测量上限为20M3/H。
标定一次表示发现6min累计流量200L，输出500脉冲。
求满刻度时流量的赫兹数。
解：每升的脉冲数：（500/360）/（200/360）=2.5脉冲/ L满刻度时流量的赫兹数f=(20000*2.5)/3600=13.9Hz20．热电偶与热电阻的测温原理有何不同为什么热电阻常用三线制接线法热电偶：将两种不同的导体或半导体连接成闭合回路，如果两个节点的温度不同，则在该回路内就会产生热电势，热电势的大小与热端温度有关。
热电阻：温度变化，热阻丝的阻值会按一定的关系作相应的变化。
热电阻采用三线制的接法主要是避免或减少导线电阻对测量的影响造成的测量误差。
21．用孔板测量流量，孔板应装在调节阀前还是阀后，为什么？答：应该装在阀前。
在截流装置测量流量的理论推导中，理论上有两个假设，即流体流动是连续的，且流体流动过程中遵守能量守恒定律。
因此孔板不能装在气液两相并存的地方，以免增大测量误差。
有的液体经调节阀降压后，有时会有部分汽化，形成两相共存。
因此孔板应尽量装在调节阀前。
22．用差压变送器测流量，如何判断运行中的差变工作是否正常答：由于差压变送器的故障多是零点漂移和导压管堵塞，故现场主要是检查零点和变化趋势。
1）零点检查：关闭正、负压截至阀，打开平衡阀，此时电差变输出电流应为4mA，气差变输出气压应为20kpa。
2）变化趋势检查：零点检查以后，各阀门恢复原来的开表状态，只打开负压室排污阀，变送器输出应最大；若只打开正压室排污阀，则输出最小。
打开排污阀时，被测介质排出很少或没有，说明导压管有堵塞现象，设法疏通。
3）测量蒸汽或带隔离液的差变，不轻易排污。
23、为什么调节阀不能在小开度下工作? 答案: 调节阀在小开度工作时存在着急剧的流阻、流速、压力等变化，会带来如下问题:①节流间隙最小，流速最大，冲刷最厉害，严重影响阀的使用寿命（1分）；②急剧的流速、压力变化，超过阀的刚度时，阀稳定性差，甚至产生严重振荡（1分）；③对于流闭状态下工作的阀，会产生跳跃关闭或跳跃启动现象，调节型阀在这个开度内无法进行调节（1分）；④开度小，阀芯密封面离节流口近，有损于阀芯密封面（1分）；⑤有些阀不适于小开度工作，如蝶阀，小开度时不平衡力矩大，会产生跳开跳关现象，再如双座阀，两个阀芯一个处于流开，一个处于流闭，小开度时稳定性差，易产生振荡。
综上所述，为了提高阀的使用寿命、稳定性、正常调节等工作性能，调节阀应避免在小开度工作，通常应大于10%～15%。
但对于高压阀、双座阀、蝶阀、处于流闭状态的调节阀来说，应大于20%（线性阀）～30%（对数阀）（1分）。
24、调节阀维修中应重点检查哪几个部位答案: ①阀体内壁:检查其耐压、耐腐情况；②阀座:因介质渗入二固定阀座用的螺纹内表面易受腐蚀而使阀座松动，检查时应予注意。
对高压场场合，还应检查阀座密封面是否被冲坏；③阀芯:要认真检查阀芯各部分是否被腐蚀。
磨损，特别是在高压差情况下阀芯磨损更为严重，应予注意。
另外还应检查阀杆是否也有类似现象，或与阀芯连接松动等；④膜片、O形圈和其他密封垫:检查其是否老化、裂损；⑤密封填料:检查聚四氟乙烯填料、密封润滑油脂是否老化、干涸，配合面是否被损坏。
25、现场差压变送器线路电阻逐渐增大时，会出现什么故障现象答：开始不受影响，当增大到一定值，仪表指示偏低，再增大时，现场变送器由于供电电压不足，不能正常工作，仪表无指示。
26、怎样操作仪表三阀组，需注意什么? 答案: 操作仪表三阀组，需注意两个原则:①不能让导压管内的凝结水或隔离液流失；（1分）②不可使测量元件（膜盒或波纹管）受压或受热。
（1分）A打开正压阀；B关闭平衡阀；C打开负压阀。
（1分）停运的顺序与上述相反，即:A关闭负压阀；B打开平衡阀；C关闭正压阀。
（1分）此外，对于蒸汽流量计和带负向迁移的液位计来说，在启动或停运三间组的操作过程中，不可有正、负压阀和平衡阀同时打开的状态，即使开着的时间很短也是不允许的。
在三个阀都开着的情况下，负压侧冷凝器里的凝结水或隔离罐里的隔离液将会流失，导致仪表指示不准，甚至被迫停运。
27、我国的防爆标志有哪几部分组成？答：1防爆总标志Ex；2防爆类型；3防爆类别；4防爆级别；5温度组别。
28、对仪表用防腐隔离液有哪些要求？答：（1）与被测介质接触呈惰性，不互相溶解，长期使用不变质（至少半年不变质）。
（2）热稳定性好，不易挥发，具有高沸点低凝固点（-40℃）性能。
（3）如果被测介质是液体，则要求隔离液与被测介质有一定的密度差，防止互混。
如果被测介质是低沸点液体，要选密度大的隔离液，防止介质汽化时带走隔离液。
