110kV变电站电气一次部分初步设计
华北电力大学函授毕业设计年级、专业99电力层次本科姓名石磊学号991010362005年 3 月 30 日华北电力大学毕业设计〔论文〕任务书电力工程系电力系统及其自动化专业电气班学生石磊一、毕业设计〔论文〕课题110kV变电站电气一次局部初步设计二、毕业设计〔论文〕工作自2004年12月1日起至2005年3月30日三、毕业设计〔论文〕进行地点：华北电力大学四、毕业设计〔论文〕的内容要求、原始资料数据和参考资料〔一〕.毕业设计的内容要求1.分析原始资料，选择电气主接线；〔2-3个方案比拟〕2.短路电流计算；3.主要电气设备的选择及校验；4.变压器台数及容量选择；5.屋、内外配电装置确实定；6.防雷保护设计。
〔二〕.参考资料1.发电厂电气局部课程设计参考资料，天津大学；2.发电厂电气局部，四川联合大学；3.电力工程设计手册，西北、东北电力设计院负责指导教师指导教师接受设计论文任务开始执行日期学生签名目录上篇：设计说明书 (5)第一章总体局部要求 (5)第一节毕业设计课题及原始资料 (5)第二节建设的必要性 (5)第二章变电站电气主接线方案的设想与论证 (5)第一节根本要求和设计原那么 (5)第二节变电站主要变压器的选择 (5)第三节选择主接线方案 (6)第四节方案的技术性和经济性比拟 (7)第五节主接线方案的最后确定 (9)第三章短路电流的计算说明 (9)第一节短路电流计算的目的和规定 (9)第二节系统最大运行方式和短路点确实定 (9)第三节电路元件参数的计算说明 (10)第四章电气设备的选择及校验 (11)第一节主要电气设备选择校验表 (11)第二节站用变的设置 (14)第五章配电装置的设计 (14)第一节概述 (14)第二节配电装置的设计 (15)第六章防雷保护和接地保护装置的设计 (15)第一节防雷保护 (15)第二节接地装置 (17)第七章无功补偿 (17)第八章结束语 (17)下篇：设计说明书 (18)第一章短路电流计算 (18)第一节原始资料和主接线图 (18)第二节主接线的等值电路图及各元件参数的计算 (19)第三节短路点的短路电流计算 (20)第二章电气设备的选择及校验 (22)第一节电气设备选择的原那么及校验要求 (22)第二节断路器及隔离开关的选择及校验 (22)第三节母线及电缆的选择与校验 (26)第四节绝缘子和穿墙套管的选择 (29)第五节高压熔断器的选择 (30)第六节电压互感器的选择 (31)第七节电流互感器的选择 (32)第三章防雷保护与接地装置 (32)第一节直击雷过电压的保护 (34)第二节避雷针的选择与校验 (34)第三节避雷器的选择 (35)第四节接地装置的计算 (36)第四章综合造价和运行费用 (37)设计说明书第一章总体局部要求第一节毕业设计课题及原始资料课题:110kv变电站设计原始资料:1、110kv进线两回，Ⅰ回线长24km，Ⅱ回线长20kmΩ2、二台主变,二次出线为35kv及10kv,最高负荷35750kvA3、35kv出线6回,10kv出线16回,无一级负荷。
110kv降压变电站一次部分课程设计报告书

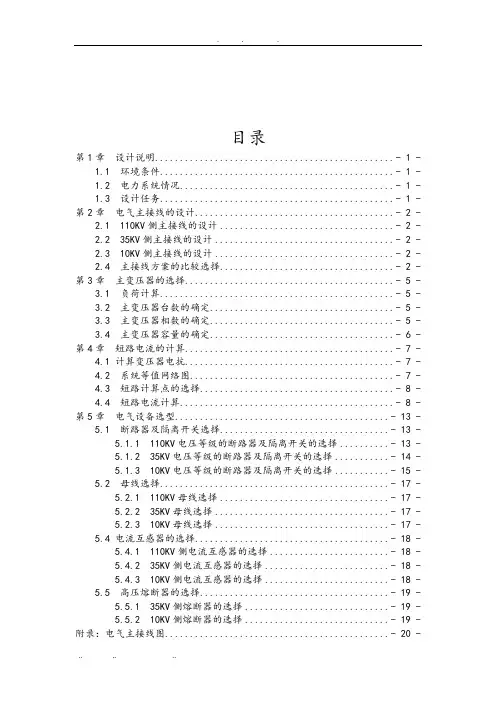

目录第1章设计说明- 1 -1.1 环境条件- 1 -1.2 电力系统情况- 1 -1.3 设计任务- 1 -第2章电气主接线的设计- 2 -2.1 110KV侧主接线的设计- 2 -2.2 35KV侧主接线的设计- 2 -2.3 10KV侧主接线的设计- 2 -2.4 主接线方案的比较选择- 2 -第3章主变压器的选择- 5 -3.1 负荷计算- 5 -3.2 主变压器台数的确定- 5 -3.3 主变压器相数的确定- 5 -3.4 主变压器容量的确定- 6 -第4章短路电流的计算- 7 -4.1 计算变压器电抗- 7 -4.2 系统等值网络图- 7 -4.3 短路计算点的选择- 8 -4.4 短路电流计算- 8 -第5章电气设备选型- 13 -5.1 断路器与隔离开关选择- 13 -5.1.1 110KV电压等级的断路器与隔离开关的选择- 13 -5.1.2 35KV电压等级的断路器与隔离开关的选择- 14 -5.1.3 10KV电压等级的断路器与隔离开关的选择- 15 -5.2 母线选择- 17 -5.2.1 110KV母线选择- 17 -5.2.2 35KV母线选择- 17 -5.2.3 10KV母线选择- 17 -5.4 电流互感器的选择- 18 -5.4.1 110KV侧电流互感器的选择- 18 -5.4.2 35KV侧电流互感器的选择- 18 -5.4.3 10KV侧电流互感器的选择- 18 -5.5 高压熔断器的选择- 19 -5.5.1 35KV侧熔断器的选择- 19 -5.5.2 10KV侧熔断器的选择- 19 -附录：电气主接线图- 20 -第1章设计说明1.1 环境条件（1）变电站所在高度70M（2）最高年平均气温19摄氏度，月平均气温27摄氏度1.2 电力系统情况（1）110KV变电站，向该地区用35KV和10KV两个电压等级供电。
110KV以双回路与35km外的系统相连。
课程设计110-10KV变电站电气一次部分设计
本次设计的变电站的两个电压等级分别为：110kV、10kV，所以选用主变的 接线级别为 YN， d11 接线方式。
（4）容量比的选择 根据原始资料可知， 110kV 侧负荷容量与 10kV侧负荷容量一样大，所以容 量比选择为 100/100。 （5）主变冷却方式的选择 主变压器一般采用冷却方式 有自然风冷却（小容量变压器）、强迫油循 环风冷却（大容量变压器）、强迫油循环水冷却、强迫导向油循环冷却。 在水源充足，为了压缩占地面积的情况下，大容量变压器也有采用强迫油循 环水冷却方式的。强迫油循环水冷却方式散热效率高，节约材料，减少变压器本 身尺寸，其缺点是这样的冷却方式要在一套水冷却系统和有关附件，冷却器的密 封性能要求高，维护工作量大。而本次设计的变电所位于郊区，对占地要求不是 十分严格，所以应采用强迫油循环风冷却方式。 因此选择 2 台 25 兆伏安主变可满足供电要求； 选择主变型号为：SFZ10-25000/110
4 28 25 17 11 780 23
22
17
5 22 27 19 16 690 21
19
16
附图 发电厂变电所地理位置图 G 一 汽轮发电机 QFS-50-2 ，10.5KV,50MW, cosΦ=O．8， ＊=0.195； T — 变压器 SF10 —63000／121±2x2 .5％；YNd11;
XXXX 学校
课程设计说明书
题 目：A1# 110/10KV变电站电气一次部分设计
姓 名：
院 （系）：
XXXXXXXXX 学院
专业班级：电气工程及其自动化 20XX 级 X 班
学 号：
指导教师：
成 绩XX 年 XX 月 XX 日
1 / 26
郑州轻工业学院
某市110kV中心变电所电气一次部分初步设计

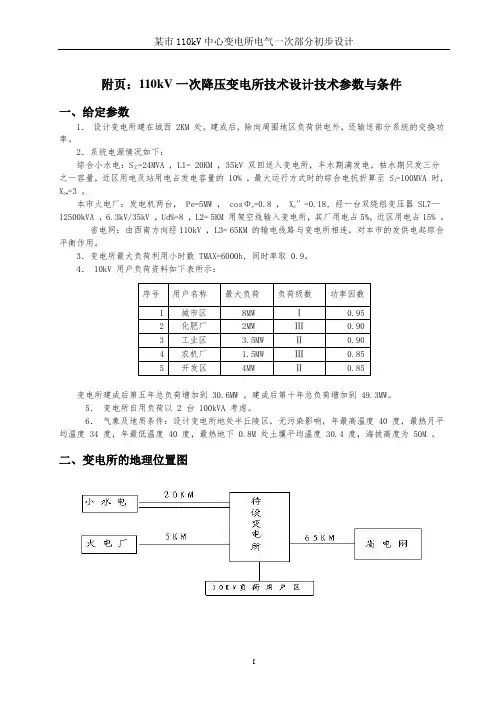

附页：110kV一次降压变电所技术设计技术参数与条件一、给定参数1．设计变电所建在城西 2KM 处，建成后，除向周围地区负荷供电外，还输送部分系统的交换功率。
2．系统电源情况如下：综合小水电：S∑=24MVA ，L1= 20KM ，35kV 双回送入变电所，丰水期满发电，枯水期只发三分之一容量，近区用电及站用电占发电容量的 10% ，最大运行方式时的综合电抗折算至 S J=100MVA 时，X J*=3 。
本市火电厂：发电机两台， Pe=5MW ， cosФe=0.8 ， X d″=0.18, 经一台双绕组变压器 SL7—12500kVA ，6.3kV/35kV ，Ud%=8 ，L2= 5KM 用架空线输入变电所，其厂用电占5%，近区用电占15% 。
省电网：由西南方向经110kV ，L3= 65KM 的输电线路与变电所相连，对本市的发供电起综合平衡作用。
3．变电所最大负荷利用小时数 TMAX=6000h, 同时率取 0.9。
4． 10kV 用户负荷资料如下表所示：序号用户名称最大负荷负荷级数功率因数1 城市区8MW Ⅰ0.952 化肥厂2MW Ⅲ0.903 工业区 3.5MW Ⅱ0.904 农机厂 1.5MW Ⅲ0.855 开发区4MW Ⅱ0.85变电所建成后第五年总负荷增加到 30.6MW ，建成后第十年总负荷增加到 49.3MW。
5．变电所自用负荷以 2 台 100kVA 考虑。
6．气象及地质条件：设计变电所地处半丘陵区，无污染影响，年最高温度 40 度，最热月平均温度 34 度，年最低温度 40 度，最热地下 0.8M 处土壤平均温度 30.4 度，海拔高度为 50M 。
二、变电所的地理位置图摘要变电所作为电力系统中的重要组成部分，直接影响整个电力系统的安全与经济运行。
本论文中待设计的变电所是一座降压、枢纽变电所，在系统中起着汇聚、分配和平衡电能的作用，担负着向该地区工厂、农村供电的重要任务。
110kv降压变电站一次部分课程设计报告书
目录第1章设计说明................................................ - 1 -1.1 环境条件............................................... - 1 -1.2 电力系统情况........................................... - 1 -1.3 设计任务............................................... - 1 -第2章电气主接线的设计........................................ - 2 -2.1 110KV侧主接线的设计................................... - 2 -2.2 35KV侧主接线的设计.................................... - 2 -2.3 10KV侧主接线的设计.................................... - 2 -2.4 主接线方案的比较选择................................... - 2 -第3章主变压器的选择.......................................... - 5 -3.1 负荷计算............................................... - 5 -3.2 主变压器台数的确定..................................... - 5 -3.3 主变压器相数的确定..................................... - 5 -3.4 主变压器容量的确定..................................... - 6 -第4章短路电流的计算.......................................... - 7 -4.1 计算变压器电抗.......................................... - 7 -4.2 系统等值网络图......................................... - 7 -4.3 短路计算点的选择....................................... - 8 -4.4 短路电流计算........................................... - 8 -第5章电气设备选型........................................... - 13 -5.1 断路器及隔离开关选择.................................. - 13 -5.1.1 110KV电压等级的断路器及隔离开关的选择.......... - 13 -5.1.2 35KV电压等级的断路器及隔离开关的选择........... - 14 -5.1.3 10KV电压等级的断路器及隔离开关的选择........... - 15 -5.2 母线选择.............................................. - 17 -5.2.1 110KV母线选择.................................. - 17 -5.2.2 35KV母线选择................................... - 17 -5.2.3 10KV母线选择................................... - 17 -5.4 电流互感器的选择....................................... - 18 -5.4.1 110KV侧电流互感器的选择........................ - 18 -5.4.2 35KV侧电流互感器的选择......................... - 18 -5.4.3 10KV侧电流互感器的选择......................... - 18 -5.5 高压熔断器的选择...................................... - 19 -5.5.1 35KV侧熔断器的选择............................. - 19 -5.5.2 10KV侧熔断器的选择............................. - 19 -附录：电气主接线图............................................. - 20 -第1章设计说明1.1 环境条件（1）变电站所在高度70M（2）最高年平均气温19摄氏度，月平均气温27摄氏度1.2 电力系统情况（1）110KV变电站，向该地区用35KV和10KV两个电压等级供电。
(完整)110KV变电所一次部分设计
课程设计(论文）题目 110KV变电所一次部分设计学院名称电气工程学院指导教师职称讲师班级电力113班学号学生姓名2014年 6月 30日电气工程基础设计任务书一、设计内容要求设计110KV变电所(B所）的电气部分二、原始资料1供设计的变电所有A、B、C三个,各自的地理位置和系统发电机、变压器相关数据如附图1所示.附图1 各变电所的地理位置2各变电所的10kV低压负荷分别为P a=500kW，P b=300kW，P c=200kW.3各变电所典型负荷曲线有两种,分别如附图2（a）和附图2（b）所示。
4110kV输电线路l1、l2、l3、l4的长度各不相同，电抗均按0。
4Ω/km计.5每位同学设计的原始数据，除了P a=500kW,P b=300kW,P c=200kW之外，其它数据应根据自己所在班级的序号，在附表1中查找。
附图2 典型日负荷曲线附表1 每位同学设计原始数据查找表三、设计任务（1)设计本变电所的主变压器台数、容量、形式。
（2)设计高低压侧主接线方式。
(3）设计本变电所的所用电接线方式。
（4）计算短路电流。
(5）选择电气设备（包括断路器、隔离开关、互感器等）。
设计成果1.设计说明书一份 2。
计算书一分 3。
主接线图一份要求:上述3者按顺序装订成一册（简装，钉书针左边钉好3颗,勿用夹子夹)五、主要参考资料［1]姚春球。
发电厂电气部分。
北京:中国电力出版社:2004［2]电力工业部西北电力设计院.电力工程电气设备手册(第一册）.北京：中国电力出版社,1998 ［3]周问俊.电气设备实用手册.北京:中国水利水电出版社，1999［4]陈化钢。
企业供配电。
北京：中国水利水电出版社,2003。
9[5]电力专业相关教材和其它相关电气手册和规定摘要：本次设计为110kV降压变电站电气一次部分的初步设计，根据原始资料，以设计任务书和国家有关电力工程设计的规程、规范及规定为设计依据.变电站的设计在满足国家设计标准的基础上，尽量考虑当地的实际情况。
110kV变电站电气一次部分初步设计资料
110kV变电站电气一次部分初步设计资料三峡电力职业学院毕业设计《110kV变电站电气一次部分初步设计》设计人:王海风设计时间： 7月1摘要根据设计任务书的要求，本次设计为110kV变电站电气一次部分初步设计，并绘制电气主接线图及其它图纸。
该变电站设有两台主变压器，站内主接线分为110kV、35kV和10kV三个电压等级。
各个电压等级分别采用单母线分段接线、单母线分段接线和单母线分段接线。
本次设计中进行了电气主接线的设计、短路电流计算、主要电气设备选择及校验（包括断路器、隔离开关、电流互感器、电压互感器、母线等）、各电压等级配电装置设计、直流系统设计以及防雷保护的配置。
2目录绪论 (1)第1章变电站总体分析 (2)1.1 变电站总体分析 (2)第2章负荷分析计算与主变压器的选择 (4)2.1负荷分析计算 (4)2.2主变选择 (6)2.3 无功补偿 (8)第3章电气主接线设计............................................... 错误!未定义书签。
3.1主接线的设计原则和要求 (11)3.2主接线的设计步骤 ................................................ 错误!未定义书签。
3.3 电气主接线设计..................................................... 错误!未定义书签。
第4章短路电流计算及电气设备选择 ....................... 错误!未定义书签。
34.1 短路电流的危害..................................................... 错误!未定义书签。
4.2电气设备选择 ........................................................ 错误!未定义书签。
