流量计的安装要求
流量计安装要求
电磁流量计
上游≥5D，下游≥3D
插入式，入口≥10D，出口≥5D
安装在阀门后，流量计上游≥10D，下游≥5D
上游≥10D，下游≥5D
上游≥10D，下游≥5D
管道内径与传感器内径应相同，相差不能超过2%
液体流向由下向上，传感器不能安装在管道最高位置，防止积聚气泡
涡轮流量计
上游≥20D，下游≥5D
流量计前后应安装截止阀，使用时阀门必须全开
—Байду номын сангаас
—
必须安装在水平位置，管道倾斜在5º以内
—
质量流量计
—
流量计前后宜安装切断阀和旁路阀
—
—
避免安装在管线的最高位，尽可能远离阀门，三通和弯管等管件
介质流向由下向上，且出口有一定的直管段
附：使用流量计测量介质流量时，介质必须充满管道，否则会造成很大测量误差。
流量计安装对管道要求
类
型
安装位置
直管道上
阀门
直角转弯管的前面
直角转弯管的后面
水平安装
垂直安装
孔板流量计
节流装置前≥10D
节流装置后≥5D
阀门应安装在节流件最小值管段长度以外
—
—
节流件前后长度2D的管道内表面必须光滑，节流件下游侧为关闭空间或直径≥2D大容器时，则关闭空间或大容器与节流件之间的直管长不得小于30D（15D
涡街流量计
上游≥15D，下游≥5D
管道缩径，上游≥15D
管道扩径，上游≥18D
安装在阀门后，流量计上游≥20D
安装在阀门前，流量计下游≥5D
—
上游≥10D×N，N为上游弯管数量，下游≥5D
流量计安装规范
转子流量计安装要求：1、实际的系统工作压力不得超过流量计的工作压力。
2、应保证测量部分的材料、内部材料和浮子材质与测量介质相容；3、环境温度和过程温度不得超过流量计规定的最大使用温度；4、转子流量计必须垂直地安装在管道上，并且介质流向必须由下向上；5、流量计法兰的额定尺寸必须与管道法兰相同。
6、为避免管道引起的变形，配合的法兰必须在自由状态对中，以消除应力；7、为避免管道振动和最大限度减小流量计的轴向负载，管道应有牢固的支架支撑；8、截流阀和控制流量都必须在流量计的下游。
9、支管段要求在上游侧5DN，下游侧3DN（DN是管道的通径）；质量流量计安装1、传感器的刚性和无应力支撑2、避免把传感器安装在管道的最高位置，因为气泡会集结和滞留，在测试系统中引起测量误差；3、如果不能避免过长的下游管道（一般不大于3M），应多装一个通流阀；4、与输送泵的距离至少要大于传感器本身长度的4倍（两法兰之间距离），如果泵引起多余的振动，必须用绕性管或连接管进行隔离。
5、调节阀、检查观察窗等附加装置都应安装在离传感器至少1X“L”远处（L为传感器安装法兰之间距离）6、支架不能安装在法兰或外壳上，一般离法兰的距离为20~200mm;电磁流量计安装1、电磁流量计，特别是小于DN100mm(4”)的小流量计，在搬运时受力部位切不可在信号变送器的任何地方，应在流量计的本体。
2、按要求选择安装位置，但不管位置如何变化，电机轴必须保持基本水平。
3、电磁流量计的测量管必须在任何时候都是完全注满介质的；4、安装时，要注意流量计的正负方向或箭头方向应于介质流方向一致。
5、安装时要保证螺栓、螺母与管道法兰之间留有足够的空间，便于装卸；6、DN>200的大型电磁流量计要使用转接管，以保证对接法兰的轴向偏移，方便安装。
7、要避免安装在强电磁场的场所。
涡街流量计安装1、流体必须与传感器表体的标注方向一致。
2、传感器两边法兰必须保持平行，否则容易泄漏。
电磁流量计的安装要求
电磁流量计的安装要求1.安装位置要选择在无异物和振动的地方：电磁流量计的测量结果受到外部环境的干扰。
因此，在安装电磁流量计时，应避免安装在有振动或者液体中带有颗粒物质的地方。
同时，为了避免电磁流量计受到太阳辐射的影响，应选择安装位置远离直射阳光，以保证测量的准确性。
2.安装位置要选择在管道的垂直部分：电磁流量计的安装位置对其测量的准确性有很大的影响。
应该选择在管道的垂直部分进行安装，以确保流体的正常流动，避免液体堵塞和积聚。
若管道的安装位置有倾斜，会导致流体的流速和流量的不准确。
3.安装位置要选择在离电磁流量计前后一定距离的地方：为了确保电磁流量计的测量精度，应在电磁流量计前后分别安装一定长度的直管段。
这样可以减少流体流动的不稳定性和脉动对测量结果的影响，提高测量的准确性。
一般来说，前后直管段的长度应按照电磁流量计厂家的要求来决定。
4.安装位置要有足够的空间进行维护和检修：为了保证电磁流量计的正常运行，应在安装位置周围留有足够的空间进行维护和检修。
这样可以方便对电磁流量计进行日常的检查和维护，保证其长期稳定运行。
5.安装时应严格按照规定的方法和顺序进行：为了保证电磁流量计的安装质量，应严格按照电磁流量计的安装说明和规定的方法进行操作。
安装人员应具备相关的技术知识和操作经验，以确保安装过程的正确性和安全性。
6.安装时应使用合适的附件和管路连接件：在进行电磁流量计的安装时，应选择适当的附件和管路连接件，以确保其与管道的连接紧密且可靠。
这样可以避免因连接不良导致的漏液和严重损坏。
7.安装过程中应进行严格的检测和校准：为了确保电磁流量计的测量结果准确可靠，安装过程中应进行严格的检测和校准。
这包括对传感器和电子元件进行测试和调试，确保其工作正常和准确。
总之，电磁流量计的安装要求包括选择适当的安装位置、安装前后留有一定的直管段、提供足够的空间进行维护和检修，严格按照安装说明进行操作，并使用合适的附件和管路连接件。

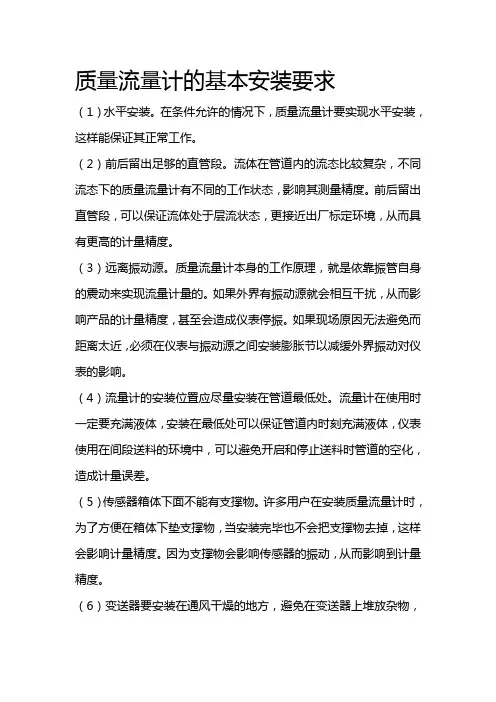

质量流量计的基本安装要求
质量流量计的基本安装要求
（1）水平安装。
在条件允许的情况下，质量流量计要实现水平安装，这样能保证其正常工作。
（2）前后留出足够的直管段。
流体在管道内的流态比较复杂，不同流态下的质量流量计有不同的工作状态，影响其测量精度。
前后留出直管段，可以保证流体处于层流状态，更接近出厂标定环境，从而具有更高的计量精度。
（3）远离振动源。
质量流量计本身的工作原理，就是依靠振管自身的震动来实现流量计量的。
如果外界有振动源就会相互干扰，从而影响产品的计量精度，甚至会造成仪表停振。
如果现场原因无法避免而距离太近，必须在仪表与振动源之间安装膨胀节以减缓外界振动对仪表的影响。
（4）流量计的安装位置应尽量安装在管道最低处。
流量计在使用时一定要充满液体，安装在最低处可以保证管道内时刻充满液体，仪表使用在间段送料的环境中，可以避免开启和停止送料时管道的空化，造成计量误差。
（5）传感器箱体下面不能有支撑物。
许多用户在安装质量流量计时，为了方便在箱体下垫支撑物，当安装完毕也不会把支撑物去掉，这样会影响计量精度。
因为支撑物会影响传感器的振动，从而影响到计量精度。
（6）变送器要安装在通风干燥的地方，避免在变送器上堆放杂物，
避免阳光直射，这样会影响仪表的使用寿命。
（7）变送器与传感器间的连接电缆一定要用厂家提供的带屏蔽层的专用电缆，而且屏蔽线要一端接地，保证屏蔽线上各点处于等电势状态，而且传感器外壳和变送器外壳要牢固接地。
以上是对现场质量流量计现场安装的一些体会，按照如上要求进行安装调试，仪表一般都会有很好的计量效果。
现场安装电磁流量计需要满足哪些要求
现场安装电磁流量计需要满足哪些要求电磁流量计的功能是测量管道内流体的体积流量，其安装位置直接影响着测量精度和稳定性，其使用寿命也与安装位置有较大关系，因此在设计和现场安装时必须满足安装要求。
1、保证满管测量状态当被测流体中出现气、水混合或管路中出现气体聚集时，会增大测量误差，因此严禁在管道的最高点或在向下排空管道的上方安装电磁流量计，存在容易发生气体积聚或形成气泡的风险。
通常，最佳安装位置是管道低点（如可能出现沉积物聚集，需要设置泄放口）以及水流向上的竖直管道上，如图 3 所示。
2、保持前后直管段距离为提高测量精度，需要保证传感器进出口流体流态的稳定性，因此传感器安装位置应远离管件，保证前后直管段的距离分别为 5D 和 2D （D 为传感器的公称直径）；前后直管段距离是从测量电极处算起，如安装现场空间受限，则可适当降低前后直管段的距离，根据测量精度要求确定。
3、保证测量电极轴线处于水平位置传感器安装在水平管道上时，要注意保持测量电极轴处于水平位置，以防止测量电极间出现短暂绝缘，因为流体中若含有气泡则会处于水平管道的顶部，如测量电极轴与管道流向垂直，则上部测量电极可能不接触液体，导致两个电极间出现短时间绝缘。
4、保证电势平衡电磁流量计准确测量的前提是要保证被测流体介质和传感器之间等电势。
传感器通常都自带标准参考电极，确保所需电势平衡，一般无需采取其他措施或使用接地环来确保电势平衡。
不同管道条件的电势平衡图，如图 4 所示。
5、避免传感器内出现负压传感器前后管道出现负压时会导致测量管内衬移位，造成传感器损坏，因此要避免安装在如下位置：（1）传感器严禁安装在水泵入口处。
水泵工作时入口处的负压较大，很可能导致测量管内衬移位、变形或损坏。
当使用隔膜泵或蠕动泵时，建议在泵出口安装脉动缓冲器，以减少泵入口抽吸时的负压；（2）在长度大于 5 m 的竖直向下管道中安装时，需要在传感器下游管道中安装排气阀，避免由于虹吸作用抽压时损坏测量管内衬。
质量流量计安装注意事项
质量流量计安装注意事项
1. 安装位置选择：质量流量计的安装位置应尽可能靠近流体介质的进口处，避免管道安装位置存在需求，确保测量数据的准确性。
2. 管道准备：在安装质量流量计之前，需要对管道进行准备工作，包括清洗管道、排除管道中的空气以及确保管道内无杂质等。
3. 安装方向：质量流量计应按照箭头指示的流动方向进行安装，确保流体顺利通过测量装置，避免逆流或者旋转流等异常情况发生。
4. 管道直径：质量流量计的安装管道直径要与测量管道直径相匹配，避免因直径不匹配引起的测量误差。
5. 弯头和阀门：在安装质量流量计时，应尽量避免在测量装置前后设置弯头或者阀门等流动阻力大的装置，以免影响流量计的测量精度。
6. 温度和压力：质量流量计应在适宜的温度和压力范围内使用，安装时要考虑到流体介质的温度和压力，选择适合的质量流量计型号。
7. 地震防护：对于地震频发地区，安装质量流量计时应考虑到地震防护措施，确保流量计在地震时不会受到破坏或影响测量精度。
8. 维护保养：质量流量计安装后，需定期进行维护保养工作，包括清洗和校准等，以确保测量数据的准确性和稳定性。
9. 安全注意：在安装质量流量计时，注意操作安全，避免与流体介质接触产生危险或造成损坏。
确保按照相关安全规定和标准进行操作。
流量计如何安装流量计安装条件及注意事项
流量计如何安装流量计安装条件及注意事项流量计（Flow meter）是一种用于测量流体（液体或气体）流速和流量的仪器。
它广泛应用于各个工业领域，如化工、电力、石油、水处理、环保等。
正确安装流量计至关重要，以下是流量计安装的条件和注意事项。
流量计安装条件：1.安装位置：流量计应安装在流体管线上，且位置不应有过多的波动和振动。
管线附近不应有弯曲、分叉和收缩等情况，以免影响流体的稳定流动。
2.管道尺寸：流量计的安装尺寸应与管道尺寸匹配。
安装前需确认管道口径、管材和管道压力，以确保流量计的尺寸和参数与管道相符。
3.流体状态：流量计的安装应考虑流体的状态，如液体的粘度、温度、压力和含有的固体颗粒等。
4.安全环境：流量计的安装环境应满足安全要求，特别是在易燃易爆场所或高温环境中，需选择适用于该环境的防爆流量计。
流量计安装注意事项：1.管道清洁：在安装流量计之前，需确保管道内部干净。
若管道内有杂质、沉积物或气泡，将影响流量计的准确性和长期稳定性。
2.安装位置：流量计应安装在水平或垂直方向，安装时注意传感器或探头是否与管壁垂直接触，以确保测量准确。
3.连接密封：在连接流量计和管道时，应使用适当的密封件，保证连接紧密，以避免泄漏和误差。
4.排放要求：若流量计需要作为一部分安装在管道中，则应设计合理的排放系统，以确保管道正常排放。
5.供电和接线：对于电子式流量计，正确接线和稳定的供电是保证正常运行的必要条件。
接线和供电应严格按照产品说明书进行。
6.安全防护：对于易燃易爆场所的流量计安装，需采取相应的防爆措施，例如使用防爆外壳、符合防爆标准等。
7.定期维护：流量计需要定期维护和检查，以确保其长期的准确性和性能稳定。
8.选择合适的类型：根据实际需要选择合适的流量计类型，如滑片流量计、涡轮流量计、电磁流量计、超声波流量计等。
在安装流量计之前，最好请专业人员参与。
安装流量计需要根据具体的应用场景和要求进行，以上只是一些基本条件和注意事项，实际安装中可能还会存在其他细节问题。
流量计安装标准
流量计安装标准
摘要：
一、流量计的概述
二、流量计的分类
三、流量计的安装要求
四、流量计的安装步骤
五、流量计的维护与保养
六、总结
正文：
流量计是一种测量流体流量的仪器，广泛应用于工业、农业、建筑、交通等领域。
流量计的种类繁多，常见的有电磁流量计、涡轮流量计、涡街流量计、超声波流量计等。
流量计的安装要求是保证测量准确性和使用寿命的关键。
首先，要选择合适的安装位置，一般选择管道直、无弯头、无泵等影响流量稳定的位置。
其次，要保证安装环境的清洁、无尘、无湿，避免电磁干扰。
最后，安装时要确保流量计的水平，避免因倾斜造成的测量误差。
流量计的安装步骤包括：1.准备好流量计及其配件；2.确定安装位置，清洗管道；3.将流量计与管道通过螺纹或法兰连接；4.安装支架，调整流量计的水平；5.接线，连接电源和输出信号；6.检查安装是否牢固，无泄漏。
为了保证流量计的稳定运行，需要定期进行维护与保养。
首先，定期清洗流量计，清除污垢和沉淀物；其次，定期检查流量计的运行状况，如发现问题
及时处理；最后，定期校准流量计，确保测量准确性。
总之，流量计的安装标准包括选择合适的流量计、确保安装环境满足要求、按照安装步骤进行安装、定期维护与保养。
流量计支撑 安装要求
流量计支撑安装要求篇一流量计支撑安装要求开头：嘿，朋友们！今天咱们来聊聊流量计支撑安装这档子事儿。
为啥要专门说这个呢？因为这可太重要啦！要是安装不好，那数据不准确，工作全白搭，这可不是闹着玩的！主体要求：**一、安装位置要求**1. 首先，这安装位置可得选准咯！得找个平稳、干燥，还没有强烈震动和电磁干扰的地方。
要是随便找个地儿，那数据能准吗？你说是不是？2. 安装高度也有讲究，不能太高也不能太低，要方便操作人员观察和维护，一般距离地面 1.2 - 1.5 米左右，这样既不用弯腰也不用踮脚，多舒服呀！3. 还有啊，要远离热源和火源，不然热胀冷缩影响测量精度，甚至引发火灾，那可就惨啦！**二、支撑结构要求**1. 支撑结构必须坚固稳定，能够承受流量计的重量，而且还得有一定的抗震能力。
这就好比盖房子，地基不稳房子能不倒吗？2. 材质也不能马虎，得选用耐腐蚀、耐高温的材料，不然用不了多久就坏了，那不是浪费钱嘛！3. 结构设计要合理，不能有尖锐的边角，不然容易刮伤人或者损坏管道。
**三、安装步骤要求**1. 安装前要仔细检查流量计和支撑结构有没有损坏，有问题的可不能用，这就像上战场前要检查武器一样重要！2. 按照说明书一步一步来，可别自作聪明，觉得自己能行就瞎搞。
先安装支撑结构，再安装流量计，顺序可不能错！3. 安装过程中要注意密封，不能有泄漏，不然测量的数据就不准啦！结尾：总之，这些要求可不是说着玩的，严格按照要求来安装，才能保证流量计正常工作，测量准确。
要是不遵守这些要求，出了问题，那可就得吃不了兜着走啦！所以，大家都上点心，别给自己找麻烦！篇二流量计支撑安装要求开头：亲人们呐，今天咱们要好好唠唠流量计支撑安装的那些要求。
为啥要这么较真呢？因为这关系到整个系统的运行效果，马虎不得呀！主体要求：**一、管道连接要求**1. 管道与流量计的连接必须紧密，不能有缝隙，不然气体会跑掉，液体也会漏出来，那还测个啥呀？！2. 连接的管道口径要与流量计匹配，过大或过小都会影响测量精度，这就好比脚大了鞋小了都不舒服，对吧？3. 管道的走向要合理，不能有过多的弯曲和拐角，不然阻力增大，测量结果就不准确啦！**二、电气连接要求**1. 电气线路要连接牢固，不能有松动，不然信号传输不稳定，数据乱跳，你能受得了？2. 要做好接地和屏蔽，防止电磁干扰，不然数据全是错的，这不是瞎忙乎嘛！3. 电线的规格和长度要符合要求，不能随便用根线就接上，那样能行吗？**三、校准和调试要求**1. 安装完成后必须进行校准，这就像给秤调准了才能称出准确的重量一样。
流量计安装规范
流量计安装规范常规安装要求（压力管）在电磁流量计测量时，管道必须处于满管状态。
对于压力管道，一般可以保证满管状态。
在安装电磁流量计时，需要按照规范要求，在流量计前保证5D直管，其后保证3D的直管。
安装方式有以下几种选择：直管、水平管走向（针对管道内气体多的情况）、敞口灌入或排放、下降管道落差超过5米。
电磁流量计需要加装伸缩节，以便拆卸。
建议采用无锡金羊或其他知名品牌的伸缩器，对于大口径流量或埋在地面下面的建议伸缩器紧跟在表后位置安装。
2、重力流管道安装要求在重力流管道中安装电磁流量计时，需要考虑管道内为满管的情况。
如果非满管，需要增加梯度角，如图示一所示，管道斜角跟水平面小于45度角。
伸缩器跟流量计靠墙最近距离大于300mm以上，流量计底部跟地面距离保证400mm以上。
对于口径小于等于DN300的管道，可以考虑在表后安装一定的直管或一定长度的不锈钢管道，便于超声波检测，如图示二。
由于污水有可能存在一定的污染，建议在表后阀后面管道的顶部开一个DN100的三通并安装闸阀，当需要排井中的水时直接跟DN100闸阀连接，排入后面的管道内。
二、配套安装的设备为实现计量实时监控，在安装电磁流量计的点，需要建立一套数据采集和传送系统。
需要安装UPS电源，作为市电的备用电源，提供24小时不间断电源。
采集瞬时流量、累计流量、电源方式传输到调度中心。
对于大用户及重要单位，可以采取视频或红外报警监控的方式。
建议采取实时监控方式，有条件的地方建议采用CDMA＋宽带（ADSL、光纤）的方式进行数据传输，实现动态管理。
用户单位需要提供一间独立、安全的表房，用于安装设备。
相关设备原则上都安装在一只控制柜内，XXX可以放在柜外。
控制柜用于室内的可以选择喷塑材料，用于室外的必须用不锈钢材料。
控制柜采用一次性锁具，确保安全。
三、其他安装要求在安装电磁流量计时，原则上以DN400为上限，尽可能小口径计量。
当超过DN400时，原则上安装等径的2只流量计。
涡轮流量计的安装及要求是什么
涡轮流量计的安装及要求是什么涡轮流量计的安装及要求主要包括以下几个方面：一、安装前准备管道清扫：在安装涡轮流量计之前，必须确保工艺管道已经清扫干净，以避免管道内的杂质对流量计造成损害或影响测量精度。
环境检查：检查安装场所的环境条件，确保环境温度在-25～55℃范围内，湿度小于80%RH，且通风良好，避免日晒和雨淋。
二、安装位置选择水平安装：流量计应水平地安装在管道上，管道倾斜角度应控制在5°以内。
安装时，流量计的轴线应与管道轴线同心，流向一致。
如果必须垂直安装，应确保流体方向向上，并确保流量传感器内充满液体。
直线段要求：流量计应安装在管道的直线段上，避免安装在弯曲或不规则的部位。
同时，上下游应具有一定的直管段长度，以减少涡流和流体扰动对测量结果的影响。
一般上游直管段不小于15D（D为流量计公称通径），下游直管段不小于5D。
如果安装整流器，上游直管段长度可适当缩短。
远离干扰源：流量计应远离外界电场、磁场等干扰源，以避免外来干扰对测量信号的影响。
如果无法避免，应采取有效的屏蔽措施。
三、安装步骤安装传感器：将传感器按照上述要求安装在管道上，并确保流体流向与传感器外壳上的箭头方向一致。
同时，注意传感器与管道的连接处应密封良好，不得有泄漏。
安装变送器：将变送器安装在合适的位置，并连接好电源线、信号线等。
变送器的电源线应为屏蔽金属线，接地良好可靠。
电源应为24V DC，阻抗为650Ω。
设置仪表系数：在流量计投运前，需要进行仪表系数的设定。
这通常需要根据流量计的说明书进行操作，并仔细检查接线无误、接地良好后方可送电。
四、安装后注意事项定期维护：定期对流量计进行清洗、检查和复校。
对于有润滑油或清洗液注入口的流量计，应按说明书的要求定期注入润滑油或清洗液以维护叶轮良好运行。
保持畅通：保持过滤器畅通，避免杂质进入流量计影响测量精度。
如果过滤器堵塞，应及时排除。
防止碰撞：在安装和使用过程中，注意避免碰撞磁感应部分以免造成损坏。
流量计安装要求
流量计安装要求整理如下安装基本要求：1 流向一致，水平管道涡街发生体垂直安装，垂直管道要求底进上出方向。
2 管道口径要与仪表口径一致，否则要进行缩扩径处理。
注意DIN（德国标准）和ANSI （美国标准）仪表内径与国标G的不同。
3 确保流量计两侧的管道内壁光滑，无堆焊。
4 良好的对中。
5 垫片不能探入管道中。
6 仪表前后直管段长度要求：进口至少20D，出口至少10D，进口有多个弯头、阀门等时要求直管段更长。
7 管道震动要求：管道不能有强烈的震动，安装时要避开电动机、水泵等振动物体，必要时在流量计旁否则加支撑或采用软管连接安装注意事项：电磁流量计需做静电接地，质量流量计需做支撑避免振动带来干扰，孔板流量计注意孔板安装方向，法兰处垫片的内径不能小于管道内径等安装直管段要求：各类流量计的上下游直管段长度应在产品技术文件中说明，由设计文件作出规定，按设计文件施工。
安装位置和流体流向的规定是为了符合仪表使用要求和保证测量精度。
对流量计上下游直管段的通常要求如下：——转子流量计，上游不小于0～5 倍管径，下游无要求；——靶式流量计，上游不小于5 倍管径，下游不小于3 倍管径；——涡轮流量计，上游不小于5～20 倍管径，下游不小于3～10 倍管径；——涡街流量计，上游不小于10～40 倍管径，下游不小于5 倍管径；——电磁流量计，上游不小于5～10 倍管径，下游不小于0～5 倍管径；——超声波流量计，上游不小于10～50 倍管径，下游不小于5 倍管径；——容积式流量计，无要求；——孔板，上游不小于5～80 倍管径，下游不小于2～8 倍管径；——喷嘴，上游不小于5～80 倍管径，下游不小于4 倍管径；——文丘里管、弯管、楔形管，上游不小于5～30 倍管径，下游不小于4 倍管径；——均速管，上游不小于3～25 倍管径，下游不小于2～4 倍管径。
——热式质量流量计，上游不小于20 倍管径，下游不小于10倍管径。
各种流量计安装要求
流量计安装1.电磁流量计1.1.安装场所选择（1）尽量避开铁磁性物体及具有强电磁场的设备(大电机、大变压器等)，以免磁场影响传感器的工作磁场和流量信号。
（2）应尽量安装在干燥通风之处，避免日晒雨淋，环境温度应在-20~60℃相对湿度小于85%。
（3）流量计周围应有充裕的空间，便于安装和维护。
1.2.与管道连接要求（确保满管安装）（1）如管道存在非满管或是出口有放空状态，传感器应安装在一根虹吸管上。
（2）避免安装在向下的管道上游。
（3）避免在管道最高点，易聚集气泡。
（4）水平和垂直安装。
1.3.弯管、阀门和泵之间的安装（1）为保证测量的稳定性，应在传感器的前后设置直管段，其长度由下图给出，如做不到则应采用稳流器或减小测量点的截面积。
（2）为避免负压传感器不能安装在泵的进水口，而应安装在泵的出水口。
1.4.安装加旁通管道（1）在安装流量计的管道应该有可切断管道内介质的阀门，方便日常维修。
（2）工艺不容许流量中断时，可在安装流量计的管道上加旁通管道。
1.5.串联安装和平行安装（1）如果有几个传感器需要按顺序串联在同一管道上，每个传感器之间的距离至少应为2个传感器的长度。
（2）如果两个以上的传感器彼此并行安装，传感器的距离必须大于1个传感器的长度。
1.6.接地若连接流量计的管道是（相对于被测介质）绝缘的则要用接地环，它的材质应根据被测介质的腐蚀性选用。
如果是聚四氟乙烯内衬的测量传感器，为了保测量传感器能正常工作，要选用接地环。
2.超声波流量计（1）选择充满流体的材质均匀质密、易于超声波传输的管段，如垂直管段或水平管段。
（2）安装距离应选择上游大于10倍直管径、下游大于5倍直管径以内无任何阀门、弯头、变径等均匀的直管段，安装点应充分远离阀门、泵、高压电和变频器等干扰源。
（3）避免安装在管道系统的最高点或带有自由出口的竖直管道上（流体向下流动）。
（4）对于开口或半满、管的管道，流量计应安装在U型管段处。
（5）充分考虑管内壁结垢状况，尽量选择无结垢的管段进行测量。
流量计安装使用说明
流量计安装使用说明
一、安装要求
1、流量计前应安装过滤器，两者壳体上箭头指向与流动方向一致。
2、当被测液体含有气体时，流量计前应安装气体分离器。
3、不论管路是垂直还是水平安装，但流量计中的椭圆齿轮轴安装成水平位置。
（见图示）。
4、流量计在正确安装情况下，如果不易看清读数，可把计数器转向180°或90°，均可。
5、流量计严禁用水试压、吹扫（流量计在出厂前都用柴油严格试压校验）。
在管线试压、吹扫时先装一直管段待试压、吹扫完毕拆下直管段安装流量计。
以免流量计进水锈蚀、进入杂物造成不必要的损失。
6、节流阀应安装在流量计进口处，开闭阀安装在出口处，使用开闭阀时要缓慢起动，不要突然开阀。
7、在连续使用部门，流量计须加旁通管道。
8、流量计安装前，管道须冲洗，冲洗时采用直管段（替代流量计位置）防止焊渣等杂物进入流量计。
9、严禁用扫线蒸汽通过流量计。
严禁用水校验铸铁、铸钢材质组成的流量计。
10、流量计在使用时流量大小不得超过技术要求。
流量计工作在最大流量50-80%为最佳。
11、流量计的安装方法如图所示。
表盘向上表盘向上
正确的水平安装管路图
正确的垂直安装管路图表盘向前
旁通管道
节流阀
节流阀
表盘向前
开关阀
表盘向上是错误安装。
管道电磁流量计安装要求和技术
管道电磁流量计安装要求和技术
管道电磁流量计安装要求和技术主要包括以下几个方面：
1. 安装位置要求：流量计的安装位置应尽量避免水流扰动和干扰，距离阀门、泵和弯头等流量影响装置的位置要保持一定距离，一般推荐在直管段的上游2D处和下游1D处安装。
2. 安装方法：安装时应注意流量计的进口和出口方向，必须与流体流动方向一致，而且流量计的测量面要垂直于水平位置。
3. 安装要求：安装时需要确保管道与流量计的密封性，避免泄漏。
同时，还需要考虑管道内存在的气体、脏物和水锈等杂质对流量计的影响，应采取相应的滤波装置。
4. 技术指标：根据流量计的型号和使用要求，需要了解相关的技术指标，如测量范围、精度、工作温度和压力等，以确保选择合适的流量计。
5. 接线与调试：安装完成后，需要正确接线并进行仪表的调试和校准，以确保流量计的正常工作。
在调试过程中还应注意传输信号的干扰问题，如避免并联其他高频干扰设备。
以上是管道电磁流量计安装要求和技术的一些基本内容，具体的安装和使用要求还需根据实际情况和设备的要求进行具体操作。
流量计安装规范
一、安装要求电磁流量计测量时，要求管道处于满管状态，压力管道一般能保证满管，重力流管道需要特殊的安装方式。
1、常规安装要求（压力管）（1）电磁流量计按照安装规范要求，在流量计前保证5D直管，其后保证3D的直管，安装方式有以下几种选择：（一）直管（二）水平管走向，针对管道内气体多的情况（三）敞口灌入或排放（四）下降管道落差超过5米（2）电磁流量计需加装伸缩节，以便拆卸；伸缩器建议采用无锡金羊或其它知名品牌；对于大口径流量或埋在地面下面的建议伸缩器紧跟在表后位置安装；2、重力流管道安装要求（1）流量计安装时需考虑运行时其管道内为满管，如非满管需增加梯度角，如图示一所示，管道斜角跟水平面小于45度角；伸缩器跟流量计靠墙最近距离大于300mm以上，流量计底部跟地面距离保证400mm以上；对于口径小于等于DN300的可以考虑在表后安装一定的直管或一定长度的不锈钢管道，便于超声波检测如图示二。
1进水口2溢流3进水管沿口4清洗孔5流量计6伸缩器7墙套管8出水口9 排放阀图示二由于污水有可能存在一定的污染，建议在表后阀后面管道的顶部开一个DN100的三通并安装闸阀，当需要排井中的水时直接跟DN100闸阀连接，排入后面的管道内。
二、配套安装的设备为实现计量实时监控，在安装电磁流量计的点，需要建立一套数据采集和传送系统：（1）UPS电源，为市电备用电源，提供24小时不间断电源；（2）采集瞬时流量、累计流量、电源方式传输到调度中心；（自来水的浊度、余氯，污水的pH、COD等），大用户及重要单位采取视频或红外报警监控；（3）采取实时监控方式：有条件的地方建议采用CDMA＋宽带（ADSL、光纤）的方式进行数据传输，实现动态管理；一般要求用户单位提供一间独立、安全的表房，用于安装设备，相关设备原则上都安装在一只控制柜内，UPS可以放在柜外，控制柜用于室内的可以选择喷塑材料；用于室外的必须用不锈钢材料，控制柜采用一次性锁具，确保安全。
流量计的安装要求
流量计安装操作规程目的：流量计是用于贸易结算和成本核算计量器具，正确的安装方式直接影响气量读取的准确性。
对于燃气公司而言，目前使用最多的主要为罗茨流量计、涡轮流量计。
其中罗茨流量计主要应用于各商业用户，如酒店、食堂、洗浴场所，小时流量并不太大；涡轮流量计大多应用在工业用户方面，压力高，小时流量大是其主要使用特点。
罗茨流量计安装1、流量计的安装1.1安装方式a.垂直安装：当垂直安装时，气体进气口端需在上方，气体自上而下流动（上进下出）。
垂直安装有助于转子对赃物的自清洁能力，一般建议采用此种安装方式。
b.水平安装：水平安装时，流量计进出口端轴线应不低于管道轴线，以防止气体中的杂质滞留在流量计内，影响正常运转。
同时，应使流量计法兰与过滤器法兰直接对接。
c.无论垂直安装或水平安装，都必须使传感器内的转子轴处于水平位置。
且在流量计的上、下游分别保证有3DN 和1DN 的直管段。
1.2安装要求a.安装流量计的环境温度一般不应当超过-20℃-——+80℃范围；周围无腐蚀性气体，机械震动小，灰尘少且远离热源的场所；对于配有体积修正仪的智能型流量计，还应有符合规定的电磁环境。
流量计室外安装时，上部应有遮盖物，以防雨水浸入和烈日暴晒而影响流量计的使用寿命；b. 对于新安装或检修的管道务必严格进行吹扫，去除管道中的杂质后方可安装流量计，在进行静压试验应加装盲板，不能对流量计进行打压；新建管道或维修后的管道必须对其进行彻底吹扫，去除焊渣、铁锈、砂粒等杂质。
清扫期间，应拆下流量计用工艺管道代替。
c. 流量计安装于管道之前，先检查内部转子转动是否灵活。
d.流量计上油必须安装过滤器并要定期清洗。
e.安装流量计时，应考虑安装伸缩管或波纹管以消除管路应力引起的流量计变形。
f.如果不允许中断气体的供应，建议设置旁通管路，以便对流量计进行维护，在垂直管道上安装时，流量计一般应安装在旁通管道中，以防止主管道杂物沉积于流量计内。
g.安装后，不允许对流量计产生安装应力，以免损坏流量计或影响其性能。
气体质量流量计安装要求
气体质量流量计安装要求
安装气体质量流量计时，应遵循以下要求：
1. 安装位置选择：应选择在流量计测量点附近的直管段上安装。
安装点应远离弯头、收缩段、膨胀段和其他可能影响流动稳定性的地方。
2. 安装方向：气体流向应与流量计的设计流向一致，通常流量计上会标有箭头指示。
3. 安装距离：在流量计前后应保留足够的直管段，通常要求在流量计前保留5倍直径的直管长度，在流量计后保留3倍直径的直管长度，以确保流动稳定。
4. 安装方式：常见的安装方式有法兰连接、螺纹连接和插入式安装。
安装时要确保连接处紧固可靠，密封良好。
5. 清洁程度：安装前应仔细清洁管道内部，避免杂物和污物进入流量计。
6. 避免振动：安装过程中要避免产生过大的振动，因为振动可能影响流量计的测量准确性。
7. 密封性能：在安装过程中应注意保持良好的密封性，避免气体泄漏，以保证测量的准确性。
8. 排水处理：需要采取相应的措施排除气体中的液体和固体杂
质，防止对流量计的影响。
请注意，以上是一般性的安装要求，在具体情况下可能会有一些特殊要求，安装前应参考设备的安装手册或咨询相关专业人士。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
淮安嘉可自动化仪表有限公司
流量计的安装要求
各种流量计由于测量原理不同，则对安装条件提出不同要求。
例如有些仪表（如差压式、涡轮式）需要长的直管段，以保证仪表进口端流动达到充分发展，而另一些仪表（如容积式、浮子式）则无此要求或要求很低。
安装条件需考虑的因素包括：仪表的安装方向、流动方向、上下游段管道状况、阀门位置、防护性配件、脉动流影响、振动、电气干扰和维护空间等。
管道安装布置方向应遵守仪表制造厂家规定。
有些仪表水平安装和垂直安装对测量性能有较大影响；在水平管道可能沉积固体颗粒，因此测量浆体的仪表最好装在垂直管道上。
通常在仪表外壳表面标注流体流动方向，必须遵守，因为反向流动可能损坏仪表。
为防止误操作可能引起反向流动，有必要安装止回阀保护仪表。
有些仪表允许双向流动，但正向和反向之间的测量性能也可能存在差异，需要对正反两个流动方向分别校验。
理想的流动状态应该是无旋涡、无流速分布畸变。
大部分仪表或多或少受进口流动状况的影响，管道配件、弯管等都会引入流动干扰，可以适当调整上游直管段改善流动特性。
对于推理式流量计，上下游直管段长度的要求是保证测量准确度的重要条件，具体长度要求参照制造厂家的建议。
流量计校准是在实验室稳定流条件下进行的，但是实际管道流量并非全是稳定流，如管路上装有定排量泵、往复式压缩机等就会产生非定常流（脉动流），增加测量误差。
因此安装流量计必
淮安嘉可自动化仪表有限公司
须远离脉动源处。
工业现场管道振动对流量计（涡街流量计、科里奥利质量流量计等）的测量准确性也有影响。
可以对管道加固支撑、加装减震器等。
仪表的口径与管径尺寸不同，可用异径管连接。
流速过低仪表误差增加甚至无法工作，而流速过高误差也会增加，同时还会因使测量元件超速或压力降过大而损坏仪表。
