涡街流量计安装规范
涡街流量计安装安全操作及保养规程

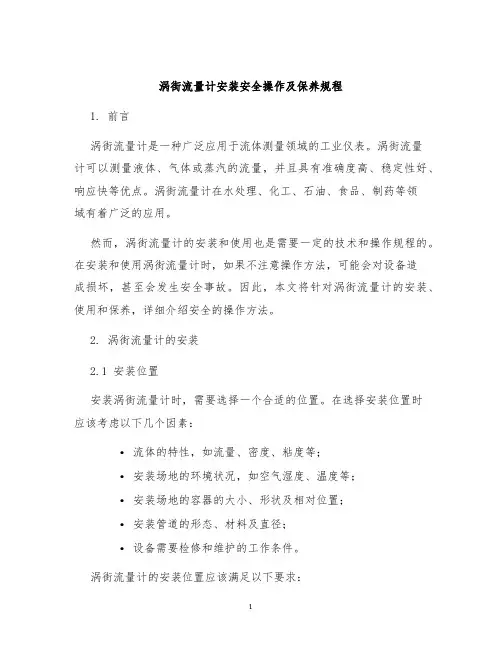

涡街流量计安装安全操作及保养规程1. 前言涡街流量计是一种广泛应用于流体测量领域的工业仪表。
涡街流量计可以测量液体、气体或蒸汽的流量，并且具有准确度高、稳定性好、响应快等优点。
涡街流量计在水处理、化工、石油、食品、制药等领域有着广泛的应用。
然而，涡街流量计的安装和使用也是需要一定的技术和操作规程的。
在安装和使用涡街流量计时，如果不注意操作方法，可能会对设备造成损坏，甚至会发生安全事故。
因此，本文将针对涡街流量计的安装、使用和保养，详细介绍安全的操作方法。
2. 涡街流量计的安装2.1 安装位置安装涡街流量计时，需要选择一个合适的位置。
在选择安装位置时应该考虑以下几个因素：•流体的特性，如流量、密度、粘度等；•安装场地的环境状况，如空气湿度、温度等；•安装场地的容器的大小、形状及相对位置；•安装管道的形态、材料及直径；•设备需要检修和维护的工作条件。
涡街流量计的安装位置应该满足以下要求：•安装位置应该在流体流动的中心位置；•安装位置应避免受到气泡、悬浮物、腐蚀和振动等干扰；•安装位置应够宽敞，以便检修与维护，再加上安全区域的设置；•安装位置应有固定的水平面。
2.2 安装步骤在安装涡街流量计之前，需要进行以下准备工作：•检查涡街流量计的型号和规格是否与使用条件符合；•检查涡街流量计的零部件是否完整，并检查顶板螺栓是否紧固；•准备所需的安装工具，如螺钉、扳手、螺栓等；•清洗涡街流量计，确保其内部干净，检查传感器是否有损坏和破坏。
涡街流量计的安装步骤如下：1.清理管道并剖口。
在涡街流量计的安装位置，应该对管道进行清洁处理，并确保管道的截面呈现一个完美的圆形截面。
2.安装流量计。
将涡街流量计靠近管道的剖口处，并且顺着管道进行安装，安装时注意涡街流量计的法兰与管道的法兰要紧密地联接在一起。
在安装时，虽然安装方位灵活随意，也可水平、竖直或倾斜安装，但注意与标定时工艺条件相同，方便清洗和维护。
3.连接传感器与显示器。
涡街流量计的安装规范
在安装过程中，应遵循制造商 提供的操作指南和安全建议， 以确保人员和设备安全。
注意防爆和防雷击
在易爆或易燃环境中使用涡街流量计时，应确保流量计和相关设备满足防爆要求，并采取适当的防爆 措施。
在雷电频繁的地区，应采取防雷击措施，如安装避雷针、接地线等，以保护流量计和其他设备免受雷 击损坏。
避免设备过载和损坏
VS
详细描述
在安装涡街流量计时，应确保流量计安装 在稳定、无振动的位置，远离可能的干扰 源，如泵、阀门等。同时，要确保流量计 的安装方向正确，以避免读数异常。
流量计无响应
总结词
流量计无响应可能是由于电源故障、传感器损坏、连接线路问题等原因引起的。
详细描述
在安装过程中，应确保流量计的电源连接正常，无断路或短路现象。同时，要检查流量计的传感器和连接线路是 否完好，如有损坏应及时更换。在流体通过流量计时，应保持流体的稳定性，避免流体对流量计的冲击和振动。
测试设备精度
使用标准流量计或其他测量工具，对涡街流量计进行实际流量测量，以验证其精度。
在不同的流量条件下，重复进行精度测试，以确保流量计在不同流量范围内都能保 持较高的精度。
记录测试结果，以便后续分析和改进。
记录安装信息
记录涡街流量计的安装位置、管 道尺寸、流体类型等信息，以便
后续维护和故障排查。
涡街流量计的安装规范
目录
• 安装前的准备 • 安装步骤 • 安装后的检查 • 安全注意事项 • 常见问题及解决方案 • 维护与保养
01 安装前的准备
了解设备参数
01
了解涡街流量计的型号、规格、 测量范围、精度等级等参数，确 保所选设备符合实际需求。
02
了解设备的工作原理、结构特点 和使用方法，以便正确安装和操 作。
涡街流量计的安装规范
防爆型传感器的安装要求：
四、安装涡街流量计时应特别注意：
添加标题
专用法兰与直管段焊接时，应卸下传感器，兰凹槽内必须放好密封圈。
添加标题
取压点和测温点，应分别在传感器的下游3～5DN处和6～8DN处（见图五）。
添加标题
添加标题
涡街流量传感器的 上游侧和下游侧应 有较长的直管段。 其上、下游直管段 长度根据管道状况 不同而不同，直管 段的具体安装长度 和要求见下图。
三．安装传感器的直管段应尽可能的与传感器通径 （DN）一致。若无法一致时，应采用比传感器通 径略大的管径，误差要≤3%并不超过5mm。
四．被测介质含有较多杂质时，应在传感器上游直管 段要求的长度以外加装过滤器。
三．应注意传感器的流向标志要与管道内流体的流 向一致。
防爆型传感器必须与合适的关联设 备——安全栅组成本质安全型防爆系 统 (见下图) ，通过电源信号安全栅 再连接到流量显示仪表上。
全栅组成防爆系统方可有效。与其它 设备组成系统时，防爆性能消失。
4、绝允许将安全栅安装在危险场所。 传感器与安全栅之间连接屏蔽电缆的 分布电容和电感必须
五．传感器应避免安装在有机械振动的管道上，并尽 量避开强电磁场干扰。当振动不能避免时，应考虑 在传感器前后约2DN处的直管段上加固定支架。
安装步骤
一．将配备的专用法兰分别焊接到上游和下游直管 段上，应使专用法兰与直管段的内径严格保持 垂直和同心。
二．将传感器夹装在焊有专用法兰的上、下游直管 段上，并用螺栓紧固。应使上游和下游直管段 与传感器保持同心。
涡街流量计的安装规范
01涡街流量计安装要求 单击此处添加文本具体内容，简明扼要的阐述 您的观点，以便观者准确的理解您传达的思想。
液体介质流量计管道安装示意图
涡街流量计安全操作及保养规程
涡街流量计安全操作及保养规程涡街流量计是一种常见的流量计类型，用于测量液体或气体的流量。
在使用涡街流量计时，为了确保测量精度和设备安全，需要遵守一定的安全操作规程和保养方法。
本文将介绍涡街流量计的安全操作和常见的保养规程。
安全操作规程安装与布线1.安装涡街流量计应选择合适的安装位置，避免设备受到振动或外力冲击。
2.安装时需要确保设备的位置稳定，并且连接管道和阀门必须对齐，确保流量计测量的流体没有漏量。
3.测量站应选择能满足使用要求的电源电压，长时间使用不能超过额定值。
4.在现场选择布线线路时，必须严格按照现场电压等级和电气原理进行布线，并对所用电器进行接地保护。
启动与检查1.在启动设备之前，检查所有的连接管道及阀门是否严密，要保证没有漏气现象，避免测量误差。
2.启动时必须按照装置开启程序步骤操作，不得擅自更改、存储装置测量方法或仪表系数等参数设置。
3.启动时应先从小流量开始，根据需要逐渐累加流量，并在不同流量值下进行校准和调整，保证测量数据的准确性。
维护与保养1.对于长期使用的涡街流量计，应在使用前和使用期间进行定期维护和保养。
2.测量液体为易燃易爆的物质时，应按防火规定进行使用。
3.经常检查防护罩、外壳等设备外部构造，确保外表面洁净、无划痕、无锈蚀、不变形，防止影响精度和使用寿命。
4.定期检查仪表时钟，检查其稳定性，保持完好无损。
5.定期校准涡街流量计，按照使用说明进行校准。
保养方法外部保养在使用结束后，应对涡街流量计的外部进行保养。
涡街流量计应保存在干燥、通风、无腐蚀性气体的条件下。
1.防护罩清洗：细油污渍可以用清洗剂擦拭；重油污渍可以用油性清洗剂清洗。
2.仪表外表面清洗：用干净软布蘸取清洁剂清洗。
3.避免涡街流量计受到外力冲击，不要将其他物品叠放在上面。
4.经常检查仪表的外表面，如有种腐蚀或锈蚀等情况，应及时进行维修或更换。
内部保养涡街流量计的内部清洗和检查应由专业的技术人员进行，按照以下规程进行：1.拆卸探秤，检查其弹性元件是否完好并能弹性复位。
涡街流量计安装及使用说明,绝对正确的安装方法
涡街流量计安装及使用说明,绝对正确的安装方法涡街流量计安装及使用说明1.引言本文档旨在提供涡街流量计的正确安装和使用方法，确保测量的准确性和设备的正常运行。
请在安装和操作之前仔细阅读本文档，并按照所述步骤进行操作。
2.安装前准备在开始安装涡街流量计之前，请确保已经具备以下条件：2.1 选择合适的位置：选择一个合适的位置安装涡街流量计，要求安装位置应远离振动、噪声和电磁干扰。
2.2 确定安装方向：根据液体或气体的流动方向，确定涡街流量计的安装方向。
2.3 准备安装材料：准备所需的安装材料，包括螺栓、垫片等。
3.安装步骤3.1 将涡街流量计安装在所选择的位置上，使用螺栓和垫片将其固定。
3.2 将进口和出口与被测流体的管道连接，确保连接口密封可靠。
3.3 根据涡街流量计的型号，正确连接电源线和信号线。
4.设备调试4.1 检查安装是否正确：检查涡街流量计的固定情况和连接口是否紧密。
4.2 启动设备：按照涡街流量计的启动步骤，将其启动，并检查显示屏上的数值是否正常。
4.3 校准：如果需要校准涡街流量计，根据设备的说明书进行校准操作。
5.使用注意事项5.1 避免冲击和振动：在使用过程中要避免对涡街流量计产生冲击和振动，以免影响测量结果。
5.2 定期维护：定期检查涡街流量计的运行状态，清洁传感器和管道，确保设备的正常运行。
5.3 防止结冰：在使用过程中注意防止涡街流量计结冰，可采取保温措施。
6.附件本文档附带以下附件：●设备安装示意图●设备接线图●其他相关图表或数据7.法律名词及注释7.1 涡街流量计：一种用于测量液体或气体流量的仪器。
7.2 测量准确性：指涡街流量计测量结果与实际流量之间的误差。
7.3 信号线：用于传输涡街流量计测量结果的电气线缆。
涡街流量计安装使用及存放的一般规则
涡街流量计安装使用及存放的一般规则涡街流量计安装使用及存放的一般规则是昌晖仪表关于涡街流量计应用的总结，这些技术要求适用于所有涡街流量计的安装和使用，可作为涡街流量计安装技术范本。
安装前的准备安装前，检查涡街流量计包装是否完好，涡街流量计型号、位号与所需仪表是否一致。
安装地点的选择1、涡街流量计在设计上虽考虑到在恶劣条件下工作，但为了长期保持它的精度和稳定性，在选择安装地点时，应考虑下述因素：①环境温度尽可能避免将涡街流量计安装在现场温度高和温度变化大的场所。
在受到生产设备热辐射时，需采取隔热和通风措施。
变送器外壳温度超过85℃时，将导致仪表工作异常。
带就地显示时，环境温度不可超过-20~+60℃，以免液晶显示器显示异常甚至永久损坏。
②大气条件避免将流量计安装在含腐蚀性气体以及长期潮湿的环境中，如果只能装在此环境中，则应在订货时注明。
并必须提供通风的措施。
③机械振动或冲击抗振型涡街流量计虽具备强大的振动干扰抑制能力，但安装时仍应选择在振动或冲击小的地方，避免振动强度超出涡街流量计可承受范围。
较弱的振动干扰，有助于实现更低的测量下限。
④注意工艺管道和安装方式，流量计前后直管段长度应符合“直管段最低要求”，且直管段内径不可小于流量计内径；安装时流量计的中心和管道中心需保持一致。
安装注意事项：注意：切忌涡街流量计两边的密封垫突出在管道之内，以免导致难以预计的示值波动和误差。
2、法兰的连接螺栓要拧紧。
3、管道连接处不可渗漏；施加的压力不能大于所规定的最大工作压力。
4、当部件处于受压状态时，不可松动法兰的密封紧固螺栓。
5、为确保涡街流量计检测精度，必须将涡街流量计安装于直管段上，并保证足够的上、下游直管段长度，以形成流量计所需的流场分布。
在直管总长不足时，优先考虑上游直管段长度，详细情况请参见下图。
A、缩管昌晖仪表推荐使用同心缩管：仅需考虑上游包括大管、变径管的总直管长度大于5D(法兰式或夹持式涡街流量计)、7D(插入式涡街流量计)。
蒸汽涡街流量计安装规范
蒸汽涡街流量计安装规范涡街流量计在安装时应参考ISO图、典型安装图、3D模型，安装步骤及方式应与厂家的操作指南一致。
1、安装要求涡街流量计不宜安装在测量液体容易发生汽化的位置，也不适宜安装在振动的管道上。
洁净气体、蒸汽和液体的大中流量，可以选用涡街流量计。
低速流体及黏度大的液体测量，不适宜选用涡街流量计。
对直管段的要求：上游为15~50D（D为管线直径）；上游加整流器时，上游不小于10D，下游至少为5D。
2、垂直安装涡街流量计在安装时，工艺管线的设计应保证仪表主体内介质要保持充满，不能有空气残留。
一般情况下，在不影响精度的情况下，涡街流量计可以在任何方向安装，但是要满足以下要求。
涡街流量计垂直管线上安装时，测量不同的介质的涡街流量计的安装方向不同。
如图1所示。
3、水平安装对于蒸汽和固体含量少的流体，建议将流量计与电子设备安装在管道的一侧。
这将使潜在的测量误差为最小，允许冷凝物或固体在不中断漩涡的情况下在出料杆下流动。
对于水平安装，最优朝向是把电子装置安装在管道的侧面。
在液体应用中，这种安装方式能够避免进入空气或者是固体冲击漩涡发生器以及干扰发生体的频率。
在气体或蒸汽管线的应用中，这种安装方式能够避免冷凝液体干扰漩涡发生器及其频率，如图2所示。
4、蒸汽管线涡街流量计安装在蒸汽管线上，其涡街流量计所在的管线不能设计图3所示的S型，因为这种设计形式容易引起凝液返流到涡街流量计中，进而引起仪表设备的损坏。
5、搬运及检查涡街流量计包括本体及变送器两部分，涡街流量计在搬运过程中应小心进行，不能用手直接托住变送器的位置进行搬运。
应仔细核查涡街流量计所带的附件并进行核对，对于涡街流量计本体的温度探测不能进行拆卸，对温度探测的探针部分的保护套要等到现场施工时才能摘下，以免损伤探针。
6、安装方向涡街流量计在现场安装时，要求安装方向为：管线的介质流向与涡街流量计本体所示流量方向一致。
变送器的安装方向应90°或270°安装，如图4所示。
涡街流量计安装使用及存放的一般规则
涡街流量计安装使用及存放的一般规则1.安装规则：a.安装位置：涡街流量计应安装在管道的垂直或水平段，避免有其他附加设备或管道放置在其上方。
b.管道直径：涡街流量计的选型应与管道直径匹配，安装时应确保流体能够充分覆盖探头。
c.安装方向：涡街流量计具有一定的方向性，需要按照箭头指示方向进行安装。
d.安装距离：涡街流量计的前后段应保持一定的距离，确保流体的动力学稳定。
e.管道准备：安装前应确保管道内无杂质、不平整或堵塞，并进行必要的清洗、疏通等处理。
2.使用规则：a.温度限制：涡街流量计具有一定的温度范围，应在规定的温度范围内使用，避免超过其额定温度。
b.压力限制：涡街流量计的压力范围应符合实际工作压力，避免超过其额定压力。
c.避免震动：涡街流量计安装时应避免与管道发生剧烈的震动，避免对流量计造成不利影响。
d.电磁环境：涡街流量计应避免安装在有较强电磁干扰的环境中，避免对信号传输和测量的干扰。
e.探头保护：涡街流量计的外露部分应保护好，避免被撞击、损坏或被堵塞。
3.存放规则：a.温度要求：涡街流量计的存放温度应在规定的范围内，避免过高或过低的温度对仪器造成损害。
b.干燥环境：存放的环境应干燥、通风，避免仪器受潮或受到湿度的影响。
c.避免阳光直射：涡街流量计存放时应避免阳光直射，避免长时间暴露在高温阳光下。
d.定期保养：存放期间应定期进行仪器的保养，包括清洁、检查和维护等工作。
e.防尘封存：长时间不使用时应将涡街流量计进行防尘封存，避免灰尘或杂质进入仪器内部。
总结起来，涡街流量计的安装使用规则主要包括：正确选择安装位置、安装方向和安装距离，避免超过温度和压力限制，避免震动和电磁干扰，保护好探头以及定期保养。
涡街流量计的存放规则主要包括：合理控制存放温度、保持干燥通风、避免阳光直射、定期保养和防尘封存。
只有按照规则进行安装、使用和存放，才能保证涡街流量计的准确测量和长时间稳定工作。
涡街流量计安装要求
2、通电静态调试 在通电不通流时，涡街流量计的转换器应无输出信号。此时，瞬时流量为0，流量指示为0，累计流量不计数，保持原有数字不变。否则，要首先检查信号线、电源线的接线情况，看其是否屏蔽层接地不良，或者触摸管道，检查管道振动情况，检查阀门是否管死，是否有漏气。如果确定不是上述原因，则可能是电气方面的原因。可能是供电电源的波纹过大，也可能是转换器中前置放大器的增益过大或整形触发电路的触发灵敏度过高。可降低放大倍数和触发灵敏度，直至输出为0。
个凹型的管道，将仪表安装在这个这个低于水平面的管道上，这样就能使测量管道内保持一个没有气泡的满管测量，当然要注意前后直管段的距离。
8、测量含少量液体的气体流量时的安装 测量气体时，气体中可能产生冷凝液，或者气体中存在未被排除的不稳定液相。为防止液体进入涡街流量计的测量管，一般采用高于水平管道的凸型安装，最好是垂直安装。在管道最低处安装排泄阀，定期排放游离在管道低处的液体。
0.98Db≤Dp≤1.05 Db
上、下游配管应与涡街流量计测量管同心，它们之间的不同轴度应小于0.05 Db。
3、密封垫 涡街流量计与配管法兰之间的密封垫应选用合适的材料。常温常压可选用橡胶垫，高温介质应选用石棉橡胶垫或金属缠绕垫；对于腐蚀介质可选聚四氟乙烯或表面喷涂了耐腐蚀材料的金属垫。
多数的涡街流量计可以水平、垂直或倾斜安装；少数的（如振动体式和光电式）必须水平安装。
如测量液体，应保证被测液体充满管道，且仪表出口应有一定背压。
2、配管长度和内径 在涡街流量计上、下游应配备的直管段长度见下表
上游管段情况 要求直管段的长度
上游 下游
同心收缩管 15DN 5 DN
同心扩大管 25 DN
涡街流量计安装规范
涡街流量计安装规范涡街流量计也被称为旋涡流量计或卡门涡街流量计，实现了测量仪表的智能化、标准化、系列化、通用化、生产模具化、确保产品质量的美观性。
涡街流量计具有电路先进、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。
已广泛应用于各个领域。
将在未来流量仪表中占产导地位，涡街流量计适用于测量过热蒸汽、饱和蒸汽、压缩空气一般气体、水和液体的质量流量和体积流量。
今天来说说涡街流量计的安装规范及安装注意事项。
涡街流量计安装规范如下（以上海有恒测控UH-LUGB涡街流量计安装为参考）一、安装环境要求①安装场所不应有强烈震动或是强磁场干扰：泵或是阀门等引起的管道震动将造成测量误差，严重时甚至影响仪表的正常测量。
须在其上下游2D处加设管道紧固装置，支撑管道或用软管隔离，加强抗震效果。
②避开高温热源和折射源的直接影响：必须安装须有隔热通风装置。
在测量蒸汽等高温介质时，为防止转换器温度过高应进行隔热处理，以确保流量计外壳暴露在外，以便热量向外辐射，防止仪表电子部件温度过高影响流量计寿命。
（允许隔热层高度如图所示）③避开高温环境和强腐蚀气体环境：若必须安装，须有通风措施。
④防爆型流量传感器和变送器安装于危险场所：安全栅、显示仪表、供电电源、计算机等关联设备必须安装在安全场所，流量计和变送器应有可靠接地，防爆地线不得与强电系统保护接地共用。
⑤流量计应尽量避免安装在架空较长的管道上：由于管道的下垂容易造成流量计与法兰之间的密封泄漏。
若必须安装须在流量计的上下游2D处分别设置管道支撑点。
⑥仪表最好安装在室内环境，安装在室外应注意防水、防晒及防潮，石油防护罩遮阳，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内。
⑦流量计应避免安装在阀门出口较近处：否则阀门的开关会影响流量计寿命，严重时会损坏流量计。
为方便维修，应安装旁通管道特别是某些生产过程中不能中间停止流体的场合。
涡街流量计的安装要求
安装条件
1.传感器应安装在水平、垂直、倾斜(液体流向自下而上)的与其通径相同的管道上。
传感器的上游和下2游应配置一定长度的直管段，其长度应符合前直管段15～20D，后直管段5～1OD的要求。
2.安装液体传感器的附近管道内应充满被测液体。
3.传感器应避免安装在有强烈机械振动的管道上。
4.直管段的内径尽可能与传感器通径一致，若不能一致，应采用比传感器通径略大的管道，误差要≤3％，并不超过5mm。
5.被测介质含有较多杂质时，应在传感器上游直管段要求的长度以外加装过滤器。
传感器应避免安装在有较强电磁场干扰、空间小和维修不方便的场合。
涡街流量计安装要求
涡街流量计安装要求涡街流量计是根据卡门涡街原理研究生产的，主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。
其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。
无可动机械零件，因此可靠性高，维护量小。
仪表参数能长期稳定。
涡街流量计的安装要求：1、涡街流量计合理选择安装场所和环境。
避开强电力设备，高频设备，强电源开关设备；避开高温热源和辐射源的影响，避开强烈震动场所和强腐蚀环境等，同时要考虑安装维修方便。
2、上下游必须有足够的直管段。
若传感器安装点的上游在同一平面上有二个90°弯头，则：上游直管段≥25D，下游直管段≥5D。
若传感器安装点的上游在不同平面上有二个90°弯头，则：上游直管段≥40D，下游直管段≥5D。
调节阀应安装在传感器的下游5D以外处，若必须安装在传感器的上游，传感器上游直管段应不小于50D，下游应有不小于5D。
3、安装点上下游的配管应与传感器同心，同轴偏差应不小于。
4、管道采取减振动措施。
传感器尽量避免安装在振动较强的管道上，特别是横向振动。
若不得已要安装时，必须采取减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。
5．在水平管道上安装是流量传感器常用的安装方式。
测量气体流量时，若被测气体中含有少量的液体，传感器应安装在管线的较高处。
测量液体流量时，若被测液体中含有少量的气体，传感器应安装在管线的较低处。
6．传感器在垂直管道的安装。
测量气体流量时，传感器可以安装在垂直管道上，流向不限。
若被测气体中含有少量的液体，气体流向应由下向上。
测量液体流量时，液体流向应由下向上：这样不会将液体重量额外附加在探头上。
7、传感器在水平管道的侧装。
无论测量何种流体，传感器可以在水平管道上侧装，特别是测量过热蒸汽，饱和蒸汽和低温液体，若条件允许采用侧装，这样流体的温度对放大器的影响较小。
8．传感器在水平管道的倒装。
如何正确安装涡街流量计？
如何正确安装涡街流量计？涡街流量计在安装方面主要有以下几点注意事项：1、合理的选择安装地点：避开强电力设备，高频设备，强电源开关设备;避开高温热源和辐射源的影响，避开强烈震动场所和强腐蚀环境等，同时要考虑安装维修方便。
2、在水平管道上安装是涡街流量计最常用的安装方式。
测量气体流量时，若被测气体中含有少量的液体，传感器应安装在管线的较高处。
测量液体流量时，若被测液体中含有少量的气体，传感器应安装在管线的较低处。
安装点上下游的配管应与传感器同心，同轴偏差应不小于O.5DNo3、上下游必须有足够的直管段。
若传感器安装点的上游在同一平面上有二个90。
弯头，贝Ib上游直管段≥25D,下游直管段N5D o若传感器安装点的上游在不同平面上有二个90。
弯头，贝Ib上游直管段≥40D,下游直管段N5D o调节阀应安装在传感器的下游5D以外处，若必须安装在传感器的上游，传感器上游直管段应不小于50D,下游应有不小于5Do4、管道采取减振动措施。
传感器尽量避免安装在振动较强的管道上，特别是横向振动。
若不得已要安装时，必须采取减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。
5、传感器在水平管道的侧装。
无论测量何种流体，传感器可以在水平管道上侧装，特别是测量过热蒸汽，饱和蒸汽和低温液体，若条件允许最好采用侧装，这样流体的温度对放大器的影响较小。
6、传感器在垂直管道的安装。
测量气体流量时，传感器可以安装在垂直管道上，流向不限。
若被测气体中含有少量的液体，气体流向应由下向上。
测量液体流量时，液体流向应由下向上：这样不会将液体重量额外附加在探头上。
7、测压点和测温点的选择。
根据测量的需要，需在传感器附近测量压力和温度时，测压点应在传感器下游的3-5D处，测温点应在传感器下游的6-8D8、涡街流量计传感器在水平管道的倒装。
一般情况下不推荐用此安装方法。
此安装方法不适用于测量一般气体、过热蒸汽。
可用于测量饱和蒸汽，适用于测量高温液体或需经常清洗管道的情况。
涡街流量计安装要求
涡街流量计安装要求涡街流量计主要用于工业管道中对介质流体的流量测量，所测量介质包括气体、液体、蒸汽等多种介质，是根据卡门涡街原理研究生产的测量多种介质的体积流量、标况体积流量或质量流量的体积流量计。
涡街流量计具有电路稳定、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。
被广泛应用于石油、冶金、新能源、制药、食品、纺织、电厂等各行业各中。
安装环境要求<1>避开强烈震动和强磁干扰：因泵或者阀引起的管道振动会造成测量误差，严重时甚至会影响仪表的正常测量，因此须在上下游2D处加设管道紧固装置，支撑管道或用软管隔离，加强抗震效果。
<2>避开高温热源和辐射源的直接影响。
若工况现场必须安装，须有隔热通风措施。
在测量蒸汽等高温介质时，为了防止转换器温度过高，应进行隔热处理，以确保流量计外壳暴露在以便热量向外辐射，防止仪表电子部件温度过高影响流量计寿命。
<3>避开高温环境和强腐蚀气体环境。
当然若必须安装须要加设通风措施。
<4>防爆型的传感器和变送器安装于危险场所，安全栅、显示仪表、供电电源、计算机等关联设备必须安装在安全环境中，传感器和变送器应有可靠接地，防爆地线不得与强电系统保护接地共用。
<5>流量计尽量避免安装在架空较长的管道上，由于管道的下垂容易造成流量计与法兰之间的密封泄漏。
必须安装的工况现场须在流量计的上下游2D处分别设置管道支撑点。
<6>仪表最好安装在室内，安装在室外应注意防水、防潮、防晒使用防护罩阳，特别注意在电气接口处应将电缆线弯成U型，避免水顺着电缆线进入放大器壳内。
<7>流量计应避免安装在阀门出口较近处，否者阀门的开关会影响流量计的使用寿命。
严重时会损坏流量计。
为了方便维修，应安装旁通管道，特别是某些生产过程中不能中间停止流体的场合。
<8>应保证管道内介质处于满管状态，流量计可以安装在水平或者垂直管道上，如果安装在垂直管道上，被测介质是液体时须自下往上流动。
涡街流量计的安装要点 流量计如何操作
涡街流量计的安装要点流量计如何操作1、涡街流量计只能单向测量，因此安装时必需注意介质流量方向与流量计箭头所示方向一致。
2、涡街流量计较佳安装方式为竖直安装，介质自下而上通过流量计。
即将流量计安装在竖直管道上，流量方向为自下向上。
3、水平安装涡街流量计时，必需将流量计装在整个系统的高压区，并保证相应的出口压力；不要安装在管路的最高点，因最高点往往气体积聚，管道非满，出口不可直接放空。
4、测高温流体时，尽量接受竖直安装方式；若不得不水平安装，请将流量计的变送器部分竖直向下，或水平侧装，避开温度过高；注意安装位置处空气流动或通风良好。
5、涡街流量计对于直管段的要求：至少保证流量计前15倍管径，流量计后5倍管径。
如流量计前有弯头，缩径，扩大等干扰源，则需保证流量计前30–40倍的管径，流量计后6倍管径。
流量计应安装于调整阀、压力或温度传感器的上游。
6、流量计安装时应注意管道口径略大于或等于仪表的内径。
7、使用密封圈时，注意密封圈内径应略大于或等于仪表的内径，密封圈中心位于管道中心。
8、电缆入口密封：仪表电气连接时，必需注意进线孔的密封。
必需依据仪表电缆入口型号选择相应的密封接口（M20*1.5；1/2"NPT；G1/2"），并正确、紧密地安装。
没有密封接头，或安装马虎，达不到密封效果，是仪表损坏的较为常见原因之一、潜水型电磁流量计（明渠流量计）的传感器主体用塑料制成，因此结构快捷，且具有抗腐蚀性。
明渠流量计结构简单，无可动部件。
此流量计具有很强的抗污、抗堵或抗腐蚀本领，因此可在含有悬浮物或粘结物的流体中使用。
明渠流量计传感器也可以便利地安装在现有水渠的任意闸门上。
水渠可以为明渠或暗渠，其截面可以为矩形或圆形。
明渠流量计测量覆盖范围广，0—0.3至0—10m/sec范围内均可测量。
可以在相同的水头下测量更大的流量，方法是平行于原传感器安装物理尺寸相同的虚设传感器。
明渠流量计流量信号为线性，因此流量从100%降到0的情况下，都具有高测量精度。
涡街流量计的使用要求
涡街流量计的使用要求涡街流量计是一种常用的流量测量仪表，广泛应用于工业领域中。
它通过测量流体通过管道时涡街产生的旋转频率来确定流量大小。
涡街流量计的使用要求包括以下几个方面。
1. 安装要求：涡街流量计应安装在垂直或水平的管道上，并且要求流体流向必须与涡街流量计的箭头指向一致。
同时，涡街流量计安装前要确保管道内不得有杂质、气泡等干扰因素。
2. 温度和压力要求：涡街流量计适用于不同的温度和压力范围。
在选择涡街流量计时，需要根据实际工况条件确定其温度和压力范围，以确保流量计的正常工作。
3. 校准和维护：涡街流量计的准确性和稳定性需要定期校准和维护。
校准可以通过与标准流量计进行比较来完成，而维护包括清洁涡街传感器、检查电路和阀门等。
4. 电源要求：涡街流量计通常需要外部电源供电，所以在安装和使用时需要确保有稳定的电源供应，并根据涡街流量计的额定电压来选择适当的电源。
5. 环境要求：涡街流量计对环境的要求较高，特别是对于液体流体的测量，要求介质中不得有颗粒物质，以免堵塞传感器。
此外，还需要避免涡街流量计受到振动、震动和电磁干扰等外部因素的影响。
6. 输出和显示：涡街流量计通常具有标准的电信号输出，如4-20mA或脉冲信号。
用户可以根据自己的需要选择合适的输出方式，并连接到数据采集系统或控制系统中进行数据处理和显示。
7. 使用注意事项：在使用涡街流量计时，要注意避免流体的冲击和过高的流速，以免对涡街传感器造成损坏。
此外，还需要定期检查涡街流量计的工作状态，确保其正常运行。
涡街流量计的使用要求对于确保其准确、稳定地测量流体流量具有重要意义。
只有按照要求进行正确的安装、校准和维护，才能保证涡街流量计的正常工作，并提供可靠的流量数据。
因此，在实际应用中，用户应认真遵守涡街流量计的使用要求，以获得精确的流量测量结果，为工业生产提供有力的支持。
