《给水管网管理》PPT课件
• 人工量测，用压力表在规定时间内测定指定的消火栓内的 瞬时水压，也可测定用户水龙头上的水压作为该点附近的 水压参考资料。
第二节 给水管网监测与检漏
等水压线
第二节 给水管网监测与检漏
第二节 给水管网监测与检漏
➢ 管网流量测定：
✓ 电磁流量计： 当导电液体流过电磁流量计时，导体液体中会产 生与平均流速V（体积流量）成正比的电压，其感 应电压信号通过两个与液体接触的电极检测，通 过电缆传至放大器，然后转换成统一的输出信号。
第二节 给水管网监测与检漏
第二节 给水管网监测与检漏 二、管网检漏
◆ 供水系统水量漏失:通过系统输配水管网及城市蓄 水设备渗漏、漏失及溢流到外界的部分水量。
◆ 发生于：输水干管、配水管网、连接管件、阀门 与计量仪表、水池或水塔等处。
◆ 按水量漏失的大小及形式，水量漏失可分为： 背景漏失、暗漏和明漏。
第二节 给水管网监测与检漏
✓ 明漏（流量一般很大） 可以被用户或路人发现的漏失，多为爆管事件， 对周围环境及用户会产生较大的影响。一般对其 处理速度都很快，漏失的持续时间不长，即使具 有较大的漏水流量，但漏水的量却不大。
不可避免的漏失水量： 在当今的技术水平及条件下，无论采取什么技术 手段都无法避免的供水系统理论上的最小漏失水 量，包括一定的背景渗漏，一些明漏及暗漏。
第三节 管道防腐蚀和修复
➢ 管道腐蚀 ➢类型：
化学腐蚀、电化学腐蚀
➢现象： 生锈、坑蚀、结瘤、
开裂、脆化
➢危害： 水质恶化、水头损失增大、管道
漏水甚至爆裂、阀门操作失灵
➢影响因素： 溶解氧、pH值、流速、含盐量
第三节 管道防腐蚀和修复
➢防腐措施
• 采用非金属管材，如预应力或自应力钢筋混凝土管、玻璃钢管、塑料管等。 • 在金属管表面上涂油漆、水泥砂浆、沥青等，以防止金属和水相接触而产
第二节 给水管网监测与检漏
等水压线
第二节 给水管网监测与检漏
第二节 给水管网监测与检漏
➢ 管网流量测定：
✓ 电磁流量计： 当导电液体流过电磁流量计时，导体液体中会产 生与平均流速V（体积流量）成正比的电压，其感 应电压信号通过两个与液体接触的电极检测，通 过电缆传至放大器，然后转换成统一的输出信号。
第二节 给水管网监测与检漏
第二节 给水管网监测与检漏 二、管网检漏
◆ 供水系统水量漏失:通过系统输配水管网及城市蓄 水设备渗漏、漏失及溢流到外界的部分水量。
◆ 发生于：输水干管、配水管网、连接管件、阀门 与计量仪表、水池或水塔等处。
◆ 按水量漏失的大小及形式，水量漏失可分为： 背景漏失、暗漏和明漏。
第二节 给水管网监测与检漏
✓ 明漏（流量一般很大） 可以被用户或路人发现的漏失，多为爆管事件， 对周围环境及用户会产生较大的影响。一般对其 处理速度都很快，漏失的持续时间不长，即使具 有较大的漏水流量，但漏水的量却不大。
不可避免的漏失水量： 在当今的技术水平及条件下，无论采取什么技术 手段都无法避免的供水系统理论上的最小漏失水 量，包括一定的背景渗漏，一些明漏及暗漏。
第三节 管道防腐蚀和修复
➢ 管道腐蚀 ➢类型：
化学腐蚀、电化学腐蚀
➢现象： 生锈、坑蚀、结瘤、
开裂、脆化
➢危害： 水质恶化、水头损失增大、管道
漏水甚至爆裂、阀门操作失灵
➢影响因素： 溶解氧、pH值、流速、含盐量
第三节 管道防腐蚀和修复
➢防腐措施
• 采用非金属管材，如预应力或自应力钢筋混凝土管、玻璃钢管、塑料管等。 • 在金属管表面上涂油漆、水泥砂浆、沥青等，以防止金属和水相接触而产
给水排水管道系统给水排水管网系统PPT课件
第17页/共61页
1.2 给水排水系统工作原理
• 给水排水系统流量关系
各子系统的流量在同一时间内并不一定相等，且
随时变化。
第18页/共61页
• 给水排水系统的水质关系
四种水质：
原水水质
给水水质
污、废水水质
排放水质
三个过程：
给水处理（给水管网二次污染）
用户用水
污水处理
第19页/共61页
• 给水排水系统的水压关系
第32页/共61页
第33页/共61页
第34页/共61页
1.4 给水排水管网系统的类型与体制
给水管网系统的类型
分类方法：
水源种类
水源数量
系统构成方式
输水方式
第35页/共61页
水源种类： 地表水源、地下水源给水系统
第36页/共61页
水源数量： 单水源、多水源给水系统
• 单水源给水系统：规模较小
和工业企业生活用水。
居民生活用水――居民家庭生活中饮用、烹饪、洗
浴、冲洗等用水，保障居民身体健康、家庭清洁卫生和
生活舒适。
公共设施用水――机关、学校、医院、宾馆、车
站、公共浴场等公共建筑用水，用水量大，地点集中，
成为“大用户”。
工业企业生活用水――工业企业内的饮用、烹饪、
洗浴、冲洗等生活用水，根据工业企业的生产工艺、生
• 重力给水：水流通过重力自流输水到水厂处理，
然后又通过重力输水管和管网送至用户使用，最
经济的给水方式。当原水位能有富余时可以通过
阀门调节供水压力。
• 一级加压给水：从水源取水到水厂采用一级提升，
处理后直接重力输水给用户。
• 二级加压给水：取水时经过第一级加压，水厂清
1.2 给水排水系统工作原理
• 给水排水系统流量关系
各子系统的流量在同一时间内并不一定相等，且
随时变化。
第18页/共61页
• 给水排水系统的水质关系
四种水质：
原水水质
给水水质
污、废水水质
排放水质
三个过程：
给水处理（给水管网二次污染）
用户用水
污水处理
第19页/共61页
• 给水排水系统的水压关系
第32页/共61页
第33页/共61页
第34页/共61页
1.4 给水排水管网系统的类型与体制
给水管网系统的类型
分类方法：
水源种类
水源数量
系统构成方式
输水方式
第35页/共61页
水源种类： 地表水源、地下水源给水系统
第36页/共61页
水源数量： 单水源、多水源给水系统
• 单水源给水系统：规模较小
和工业企业生活用水。
居民生活用水――居民家庭生活中饮用、烹饪、洗
浴、冲洗等用水，保障居民身体健康、家庭清洁卫生和
生活舒适。
公共设施用水――机关、学校、医院、宾馆、车
站、公共浴场等公共建筑用水，用水量大，地点集中，
成为“大用户”。
工业企业生活用水――工业企业内的饮用、烹饪、
洗浴、冲洗等生活用水，根据工业企业的生产工艺、生
• 重力给水：水流通过重力自流输水到水厂处理，
然后又通过重力输水管和管网送至用户使用，最
经济的给水方式。当原水位能有富余时可以通过
阀门调节供水压力。
• 一级加压给水：从水源取水到水厂采用一级提升，
处理后直接重力输水给用户。
• 二级加压给水：取水时经过第一级加压，水厂清
第12章 给水排水管网管理与维护_PPT幻灯片
• 检漏仪是比较好的检漏工具。所用仪器有电子放大仪和相关 检漏仪等。
14
听漏法
电子听漏棒
数字滤波漏水检测仪
15
多探头相关仪：集漏水预定位和精定位于一体， 仅一次检测即可完成一定区域内的漏点预定位和漏点 精定位的仪器，而且对管道属性要求不高，可以在不 清楚管材管径的情况下，进行漏水点定位。
检漏方法
12.3.1 管道防腐蚀 类型：化学腐蚀、电化学腐蚀； 现象：生锈、坑蚀、结瘤、开裂、脆化； 危害： 水质恶化、水头损失增大、管道漏水甚至爆 裂、阀门操作失灵； 影响因素：溶解氧、pH值、流速、含盐量； 防护措施：表面处理、阴极保护；
❖分区检漏法
• 分区检漏是用水表测出漏水地点和漏水量， 一般只在允许短期停水的小范围内进行。
• 方法是把整个给水管网分成小区，凡是和其 他地区相通的阀门全部关闭，小区内暂停用 水，然后开启装有水表的一条进水管上的阀 门，使小区进水。如小区内的管网漏水，水 表指针将会转动，由此可读出漏水量。
17
12.3 管道防腐蚀和修复
中国产销差水控制的市场有多大？
根据2002城市供水年鉴，2001年中国供水总量 为269.83亿立方米，全国平均漏失率为16.07%，产 销差率为20%。平均水价为1.084元/立方米。保守估 算，若将漏失率降为《城市供水管网漏损控制及评定 标准》中规定的漏失率低于12%，将非管网漏损原因 造成的产销差水降低一半，则全国每年的市场潜力为 17.6亿元/年，这其中不考虑水价上涨所带来的更大 的利润空间及由于产销差水控制带动的相关产业所带 来的收益。
② 为观察、分析整个给水管网现有的输水能力， 制订合理的调度方案，并为今后的管网改造与规划提 供数据，测压点宜设置在大管径干管的交叉点附近。
14
听漏法
电子听漏棒
数字滤波漏水检测仪
15
多探头相关仪：集漏水预定位和精定位于一体， 仅一次检测即可完成一定区域内的漏点预定位和漏点 精定位的仪器，而且对管道属性要求不高，可以在不 清楚管材管径的情况下，进行漏水点定位。
检漏方法
12.3.1 管道防腐蚀 类型：化学腐蚀、电化学腐蚀； 现象：生锈、坑蚀、结瘤、开裂、脆化； 危害： 水质恶化、水头损失增大、管道漏水甚至爆 裂、阀门操作失灵； 影响因素：溶解氧、pH值、流速、含盐量； 防护措施：表面处理、阴极保护；
❖分区检漏法
• 分区检漏是用水表测出漏水地点和漏水量， 一般只在允许短期停水的小范围内进行。
• 方法是把整个给水管网分成小区，凡是和其 他地区相通的阀门全部关闭，小区内暂停用 水，然后开启装有水表的一条进水管上的阀 门，使小区进水。如小区内的管网漏水，水 表指针将会转动，由此可读出漏水量。
17
12.3 管道防腐蚀和修复
中国产销差水控制的市场有多大？
根据2002城市供水年鉴，2001年中国供水总量 为269.83亿立方米，全国平均漏失率为16.07%，产 销差率为20%。平均水价为1.084元/立方米。保守估 算，若将漏失率降为《城市供水管网漏损控制及评定 标准》中规定的漏失率低于12%，将非管网漏损原因 造成的产销差水降低一半，则全国每年的市场潜力为 17.6亿元/年，这其中不考虑水价上涨所带来的更大 的利润空间及由于产销差水控制带动的相关产业所带 来的收益。
② 为观察、分析整个给水管网现有的输水能力， 制订合理的调度方案，并为今后的管网改造与规划提 供数据，测压点宜设置在大管径干管的交叉点附近。
管网的技术管理ppt课件
.
6
只要有供水管网，就有. 漏失：5%-50%
7
世界各国产销差率（2008）
• 英国：31% • 美国：25% • 法国：18% • 新加坡：5% • 日本东京：3%
.
8
.
9
.
ቤተ መጻሕፍቲ ባይዱ
10
漏损明细
.
11
总供水量 产销差率
漏失率
销售水量 漏失量
真实漏失
漏失量
账面漏失
市政用水 偷水
水表误差
出厂总计量
0.003852327 0.045050829
22
漏损属性分析
.
23
漏损属性分析
.
24
分区检漏（DMA）
独立计量区域法本身不会 降低漏损，但是可以较 快的对漏损定位。
.
25
• 分区检漏法：
水厂
DMA
检漏区 1 2
3
分区检漏法
1-水表. ；2-旁通管；3-阀门
26
DMA
• 分区检漏法：
– 用水表测出漏水地点和漏水量，一般只在允许短期停水 的小范围内进行。方法是把整个给水管网分成小区，凡 是和其他地区相通的阀门全部关闭，小区内暂停用水， 然后开启装有水表的一条进水管上的阀门，使小区进水 。如小区内的管网漏水，水表指针将会转动，如此可以 读出漏水量。水表装在直径为10~20mm的旁通管上。查 明小区内管网漏水后，可按需要再分成更小的区，用同 样方法测定漏水量。
① 建立技术档案； ② 检漏和修漏； ③ 水管清垢和防腐蚀； ④ 用户接管的安装、清洗和防冰冻； ⑤ 管网事故抢修； ⑥ 检修阀门、消火栓、流量计和水表等。
.
3
第一节管网技术资料
给排水管网PPT课件
• 设计充满度：h／D=1。 • 最小设计流速：管道0.75m/s、明渠0.4m/s。 • 最大设计流速：金属管10m/s、非金属5m/s，
明渠见表。
第38页/共67页
• 最小管径：雨水管道300mm、 雨水口连接管200mm。
• 最小设计坡度：雨水管道0.003、 雨水口连接管0.01。
• 最小覆土厚度：同前。 • 最大埋深：同前。
第55页/共67页
• 截流倍数n0 被截流的雨水量为旱流流量的n0倍； 被截流的雨水量为污水量的n0倍。
第43页/共67页
• 降雨历时公式： 等于或大于汇水面积上最远点的雨水流达设计断面的集水时间t， t=t1+mt2 。
t=t1+mt2 t1=地面集水时间，5－15min； t2=管渠内雨水流行时间； m=折减系数（暗管2，明渠1－2）；
第44页/共67页
2、管段直径计算
管段直径的计算
暴雨强度公式
集中流量 （工企，大型建
筑流入）
总变化系数
转输流量 （上游，侧管
流入）
q3
q1
q2
第11页/共67页
3、污水管道的水力计算
基本概念
① 设计充满度
污水管中深h与直径D的比值。 h/D＝1满流，h/D＜1不满流。
调节污水量变化；
hD
通风排气；
管道疏通和维护管理。
第12页/共67页
最大设计充满度：
第39页/共67页
• 水力计算图
管径mm
300 400
流速m/s
1.2 0.9
坡度
0.0015 0.001
150 200
流量L/s
第40页/共67页
钢筋混凝土圆管 （满流）n=0.013
给水排水管网系统1-4 PPT资料共84页
1) 日变化系数Kd 2) 时变化系数Kn 3) 总变化系数Kz
• 二.污水设计流量的计算
• 一般用累计流量法:这种方法不考虑各种生活污 水及各种工业废水高峰流量发生的时间.而假定 各种污水都在同一时间出现最高流量,并采用简 单的累加方法计算城市污水量.这样得到的流量 数据比实际偏高,但资料容易收集,比较方便
• 低压制消防给水系统：管网保证火灾时提供消防所需的 流量，而所需水压由消防车加压，此时允许管网最低压 力不小于10米
(1)无水塔管网在消防时的水泵扬程
H p'zcH f hn'hc'hs
• 下面讨论：
• 当 Hp H p 时，则按最高时选用的
水泵可用
• 当 Hp > H p ，则要考虑选用消防泵，如 果大的值不是太多，只需放大某些管段
取Qd 4500m03 /d
二、水流量调节计算
§6-2 设计流量分配与管径设计
一、节点流量分配计算
二、管段的计算流量分配计算
流量分配的最基本原则是水流的连续性方程。也就 是节点流量平衡方程。即流入和流出某一节点的流量 的代数和为零。
(1)树状管网的流量分配
q2 q3+q4+ q5 +q6+q7 q2
(2)网前水塔管网在消防时的工作情况
根据消防时的自由水压和管网水头损失，消防时的水压线可能比水塔水面高，也 有可能低。消防时水压线高于水塔时，水塔的进出水阀必须在发生火警时及时关 闭，以免水塔不断送水而管网的水压无法提高。如果消防时水压线低于水塔，水 塔仍可起流量调节作用，此时进出水阀无需关闭。
(3)对置水塔管网在消防时工作情况
q6 q7
q7
q6+q7
q4
• 二.污水设计流量的计算
• 一般用累计流量法:这种方法不考虑各种生活污 水及各种工业废水高峰流量发生的时间.而假定 各种污水都在同一时间出现最高流量,并采用简 单的累加方法计算城市污水量.这样得到的流量 数据比实际偏高,但资料容易收集,比较方便
• 低压制消防给水系统：管网保证火灾时提供消防所需的 流量，而所需水压由消防车加压，此时允许管网最低压 力不小于10米
(1)无水塔管网在消防时的水泵扬程
H p'zcH f hn'hc'hs
• 下面讨论：
• 当 Hp H p 时，则按最高时选用的
水泵可用
• 当 Hp > H p ，则要考虑选用消防泵，如 果大的值不是太多，只需放大某些管段
取Qd 4500m03 /d
二、水流量调节计算
§6-2 设计流量分配与管径设计
一、节点流量分配计算
二、管段的计算流量分配计算
流量分配的最基本原则是水流的连续性方程。也就 是节点流量平衡方程。即流入和流出某一节点的流量 的代数和为零。
(1)树状管网的流量分配
q2 q3+q4+ q5 +q6+q7 q2
(2)网前水塔管网在消防时的工作情况
根据消防时的自由水压和管网水头损失，消防时的水压线可能比水塔水面高，也 有可能低。消防时水压线高于水塔时，水塔的进出水阀必须在发生火警时及时关 闭，以免水塔不断送水而管网的水压无法提高。如果消防时水压线低于水塔，水 塔仍可起流量调节作用，此时进出水阀无需关闭。
(3)对置水塔管网在消防时工作情况
q6 q7
q7
q6+q7
q4
给水管网管理、维护及调度(ppt2003版)
了解管网水压和流量的测定原理和方法；
了解排水管渠系统清通及维修方法；
1
了解管网的水质管理和供水调度管理；
3
2
4
5
了解排水管渠系统清通及维修方法；
主要内容
为了维持管网的正常工作，保证安全供水，必须做好 日常的管网养护管理工作，内容包括： 1. 建立技术档案； 2. 检漏和修漏； 3. 水管清垢和防腐蚀； 4. 用户接管的安装、清洗和防冰冻； 5. 管网事故抢修； 6. 检修阀门、消火栓、流量计和水表； 7. 给水管道的水质管理和供水调度。
h — —压差计读数，m；
1 — —压差计中的液体密度，kg / L，通常用四氯化碳配成密度为1.224的溶液； — —水的密度，kg / L；
k — —比托管系数； g — —重力加速度， 9.81m / s2。 设k值为0.866，再将1 1.224 代入上式得水管断面内任一测点的流速： v 0.866 1.224 1 2 9.8 h 1.81 h
给水管网地理 信息系统
管网水压和流量测定
测定管网的水压，应在有代表性的测压点进行。 测压点的选定既要能真实反映水压情况，又要均匀合 理布局，使每一测压点能代表附近地区的水压情况。 测压点以设在大中口径的干管线上为主，不宜设在进 户支管上或有大量用水的用户附近。 测压时可将压力表安装在消火栓或给水龙头上，定时 记录水压。
清垢
维修——清垢 由于输水水质、水管材料、流速等因素，水管内壁会逐 渐腐蚀而增加水流阻力，水头损失逐步增长，输水能力 随之下降。 根据有些地方的经验，涂沥青的铸铁管经10—20年使用 后，粗糙系数n值可增长到0.016—0.018左右，内壁未 涂水泥砂浆的铸铁管，使用1—2年后n值即达到0.025， 而涂水泥砂浆的铸铁管，虽经长期使用，粗糙系数可基 本上不变。 为了防止管壁腐蚀或积垢后降低管线的输水能力，除了 新敷管线内壁事先采用水泥砂浆涂衬外，对已埋地敷设 的管线则有计划地进行刮管涂料，即清除管内壁积垢并 加涂保护层，以恢复输水能力，节省输水能量费用和改 善管网水质统(Geographic Information System简称GIS)。 收集、存储、管理、描述、分析地球表面及空间与地理分 布有关的数据的信息系统，主要功能－信息获取与输入、 数据存储与管理、数据转换与分析、信息表达与输出。
给水排水管网系统ppt课件
30
第二章 管网工程规划
现值（P）：表示在建设初期即0点上的资金价值。 终值（F）：表示投资偿还期期末的资金价值。 复利法计算公式 1）当资金现值为P，年利率为i%，则n年后的终值为
F=P（1+i%）n 2）当资金终值为F，年利率为i%，投资偿还期为n年；现值为
F P
(1 i%)n
20.06.2021
14
20.06.2021
15
❖ 给水排水工程分为给水工程和排水工程两大部份。
❖ 给水工程的任务；
❖ 排水工程的任务。
❖ 给水排水工程专业课内容主要包括水资源规划与保 护、取水工程、水处理工程和管网系统工程。
❖ 本课程为给水排水专业的主干课，教材中主要讲述 的内容为给水的输送和分配以及废水的收集和输送 管道系统网络的理论、工程设计与管网的管理维护 和运行调度的基础理论与工程技术。
8.排水管网系统的体制
合流制排水系统（直排式、截流式） 分流制排水系统
20.06.2021
21
本章重点
❖ 给排水系统的流量关系。 ❖ 水质变化过程。 ❖ 为何对于某些管网要实行分区供水？ ❖ 应该采用何方式来保证供水的安全性？ ❖ 应该采用何方式保证排水系统的运转安全性？ ❖ 如何进行排水体制的选择？
4.给水排水管网系统的功能与特点 功能：水量输送、水量调节、水压调节 特点：分散性、连通性、传输性、扩展性
20.06.2021
18
思考题
❖ （水源地）为何取水口一般布置在河流较窄 的地方？
❖ （水质）为何取水口位于城市河流的上游？
❖ （水压）为何给水处理厂一般建筑在城市地 势较高处而污水处理厂却建设在较低处？反 之有何问题？
(1i%n)1
给水管网系统课件
给水管网系统课件
目录
• 给水管网系统概述 • 给水管网系统的设计与建设 • 给水管网系统的运行与管理 • 给水管网系统的优化与改造 • 给水管网系统的法规与标准
01
给水管网系统概述
给水管网系统的定义与组成
定义
给水管网系统是指通过管道、泵 站、储水设施等设施，将水从原 水处理厂输送到用户端的供水系 统。
更新改造的必要性
为了提高供水安全性和可 靠性，降低漏损和维修成 本，需要对老旧管网进行 更新改造。
改造方法
包括管材更换、管网重新 设计、加强管道基础等措 施，具体方法需根据实际 情况选择。
供水管网的节能减排
节能减排的意义
节能减排是当前社会发展 的趋势，供水管网的节能 减排有助于降低能源消耗 和减少环境污染。
泵站与水塔的设计
泵站设计
根据供水需求、扬程和流量等参数， 选择高效、低耗、可靠的泵机组，并 确定适宜的泵站规模和布局。
水塔设计
根据供水需求和水源条件等因素，设 计适宜的水塔高度和容量，以满足供 水调节和水压要求。
03
给水管网系统的运行与管 理
水源管理与调度
01
02
03
04
总结词
水源管理与调度是给水管网系 统运行的关键环节，确保供水
安全、稳定和连续。
监测水源
对水源进行实时监测，掌握水 位、流量、水质等参数，确保 水源充足且水质符合标准。
调度管理
根据用水需求和管网压力，合 理调度水源，平衡供求关系， 避免水压波动和水资源浪费。
应急预案
制定应急预案，应对水源短缺 、水质突变等突发情况，确保
供水不间断。
水质监测与处理
总结词
水质监测与处理是保障供水安 全的重要措施，确保用户获得
目录
• 给水管网系统概述 • 给水管网系统的设计与建设 • 给水管网系统的运行与管理 • 给水管网系统的优化与改造 • 给水管网系统的法规与标准
01
给水管网系统概述
给水管网系统的定义与组成
定义
给水管网系统是指通过管道、泵 站、储水设施等设施，将水从原 水处理厂输送到用户端的供水系 统。
更新改造的必要性
为了提高供水安全性和可 靠性，降低漏损和维修成 本，需要对老旧管网进行 更新改造。
改造方法
包括管材更换、管网重新 设计、加强管道基础等措 施，具体方法需根据实际 情况选择。
供水管网的节能减排
节能减排的意义
节能减排是当前社会发展 的趋势，供水管网的节能 减排有助于降低能源消耗 和减少环境污染。
泵站与水塔的设计
泵站设计
根据供水需求、扬程和流量等参数， 选择高效、低耗、可靠的泵机组，并 确定适宜的泵站规模和布局。
水塔设计
根据供水需求和水源条件等因素，设 计适宜的水塔高度和容量，以满足供 水调节和水压要求。
03
给水管网系统的运行与管 理
水源管理与调度
01
02
03
04
总结词
水源管理与调度是给水管网系 统运行的关键环节，确保供水
安全、稳定和连续。
监测水源
对水源进行实时监测，掌握水 位、流量、水质等参数，确保 水源充足且水质符合标准。
调度管理
根据用水需求和管网压力，合 理调度水源，平衡供求关系， 避免水压波动和水资源浪费。
应急预案
制定应急预案，应对水源短缺 、水质突变等突发情况，确保
供水不间断。
水质监测与处理
总结词
水质监测与处理是保障供水安 全的重要措施，确保用户获得
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
瞬时水压，也可测定用户水龙头上的水压作为该点附近的
水压参考资料。
14
第二节 给水管网监测与检漏
精
等水压线
选 版
15
第二节 给水管网监测与检漏
精 选 版
16
第二节 给水管网监测与检漏
➢ 管网流量测定：
精 选
版
✓ 电磁流量计：
当导电液体流过电磁流量计时，导体液体中会产
生与平均流速V（体积流量）成正比的电压，其
➢测压方式：
精 选
版
• 将自动水压记录仪设在测压点上，连续记录该测点的水压，
每天定时调换水压记录纸，根据各测压点的连续水压记录，
整理统计出全市的水压分布情况。
• 将测压点的水压用有线或无线的方式及时和连续地传至调
度中心，作为水量调度和机泵开停的主要参考依据。
• 人工量测，用压力表在规定时间内测定指定的消火栓内的
管网管理信息系统实例
精
现状查询系统
选 版
可以查询节点自由水压、绝对水压、管段流量、流
速等，也可进行自由水压、绝对水压的等值线显示等
现状分析系统
综合分析管网的运行状况，包括管道负荷分析、供
水主要路径分析、供水分界线分析、水流方向分析、水
压满足区域分析等
辅助优化改扩建系统
可以进行新增小区的管网规划、新增用水大户的接
水管管径优化、新增用水户的位置优化，也可以辅助消
除低压区
事故分析系统
当给水管网发生事故时给出最优关阀方案
11
供水管网模型
精 选 版
－压力分布
－水厂供水范围
12
第二节 给水管网监测与检漏
一、监测：压力和流量
精 选
版
➢ 测压点的位置：（有代表性）
既能真实反映水压情况，均匀合理布局，每一测 压点能代表附近地区水压情况
• 测压点宜设置在大管径干管的交叉点附近。
• 多水源给水系统中，在供水分界线附近设置的较多测压点
• 在经常发生水压不足的地区或能考察调度质量的地区设置 测压点，考虑设在中、小管径的配水管网上。
• 根据需要和人力物力条件，在规定的时间内增设若干临时 测压点进行同时测压。
13
第二节 给水管网监测与检漏
给水排水地理信息系统（给水排水GIS）：
储存和处理给水排水系统空间信息的高新技术，它把地理位 置和相关属性有机结合起来，根据实际需要准确真实、图文并 茂地输出给用户，借助其独有的空间分析功能和可视化表达， 进行各项管理和决策。满足管理部门对供水系统的运行管理、 设计和信息查询的需要。
7
给水排水管网地理信息

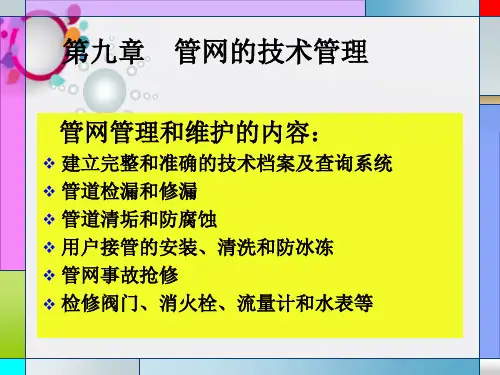

第九章 管网的技术管理
管网管理和维护的内容：
❖ 建立完整和准确的技术档案及查询系统 ❖ 管道检漏和修漏 ❖ 管道清垢和防腐蚀 ❖ 用户接管的安装、清洗和防冰冻 ❖ 管网事故抢修 ❖ 检修阀门、消火栓、流量计和水表等
精选版
1
精 选 版
第九章 管网的技术管理
第一节 给水管网档案管理 第二节 给水管网监测与检漏 第三节 管道防腐蚀和修复
感应电压信号通过两个与液体接触的电极检测，
通过电缆传至放大器，然后转换成统一的输出信
号。
特点：
◆使用可靠
◆维修方便
◆寿命长
◆压力损失小
◆没有测量滞后现象 17
第二节 给水管网监测与检漏
➢ 管网流量测定：
精 选
版
✓ 超声波量计：
声波传播速度差，将流体流动时与静止时超声
波在流体中传播的情形进行比较
时差型超声波量计 频差型超声波量计
• 暗漏平均持续时间为检测周期的一半。
DN600
精
选
版
DN500
DN400
可不按比例绘制，但管线方向和 相对位置应与管网总图一致
6
第一节 给水管网档案管理
精
二、给水管网地理信息系统
选 版
地理信息系统(Geographic Information System，简称GIS)：
收集、存储、管理、描述、分析地球表面及空间与地理分布 有关的数据的信息系统，主要功能：信息获取与输入、数据存 储与管理、数据转换与分析、信息表达与输出。
◆ 按水量漏失的大小及形式，水量漏失可分为：
背景漏失、暗漏和明漏。
20
第二节 给水管网监测与检漏
精
选
✓ 背景渗漏（不可检测渗漏），
版
• 单个的漏点的漏水量低于400～500 L/h，一般 的检漏设备则难以检测。
• 多发生在管道的接头，密封性差的管件，以及金 属管道中微小的腐蚀漏孔。漏水量非常微小，难 以被检测到，却大量的存在，占漏失量的很大一 部分。
• 背景渗漏通过更换管道管件的方式可以有效的降 低，但成本非常昂贵。
21
第二节 给水管网监测与检漏
精
选
✓ 暗漏（可检测到的漏点）
版
• 在系统中经常出现，其漏失水量处于中等水平， 于系统的压力，运行，土壤及管道的状况等有关。
• 暗漏持续时间取决于主动检漏措施的积极性及强 度。供水系统的检测周期如果为一年，漏点当中 的一些有可能发生在刚刚检测之后，则其持续时 间将为近一年，而有些漏点也有可能仅仅发生几 天。
优点： ◆管道外测流量，实现 无妨碍测量， ◆可以对高粘度液体、 非导电性液体或气体测 量。
18
第二节 给水管网监测与检漏
精 选 版
19
第二节 给水管网监测与检漏
二、管网检漏
精 选
版
◆ 供水系统水量漏失:通过系统输配水管网及城市蓄
水设备渗漏、漏失及溢流到外界的部分水量。
◆ 发生于：输水干管、配水管网、连接管件、阀门 与计量仪表、水池或水塔等处。
形（地面标高、等高线）、地物（公路、铁路、建筑
物、街道等）、地貌（河流、山谷等）信息
综合数据库
存储与给水管网系统相关的数据信息，包括水源信 息、用户用水量变化信息、管段信息等
管网水力模拟软件
对给水管网进行模拟计算，该系统是实现现状查
询、现状分析、辅助优化改扩建的前提，是给水管网
管理信息系统的核心
10
给水排水管网的地理信息管理，包括泵站、管
精 选
道、管道阀门井、水表井、减压阀、泄水阀、 版
排气阀、用户资料等。
8
管网管理信息系统实例
精 选 版
专业地理信息系统
综合数据库
管网水力模拟软件
现状 查询系统
辅助优化 改扩建系统
现状 分析系统
事故 分析系统
9
管网管理信息系统实例
精
专业地理信息系统
选 版
建立完整的给水管网拓扑结构图，录入翔实的地
2
第一节 给水管网档案管理
精
选
一、管网技术资料管理
版
Байду номын сангаас管网技术资料主要有：
1）管线图；
2）管线过河、过铁路和公路的构造详图；
3）各种管网附件及附属设施的记录数据和图文资料
4）管网设计文件和施工图文件、竣工记录和竣工图
5）管网运行、改建及维护记录数据和文档资料
3
精 选 版
4
精 选 版
5
管网节点详图
