HXN3型机车空气制动系统介绍
HXN3机车柴油机参考文档

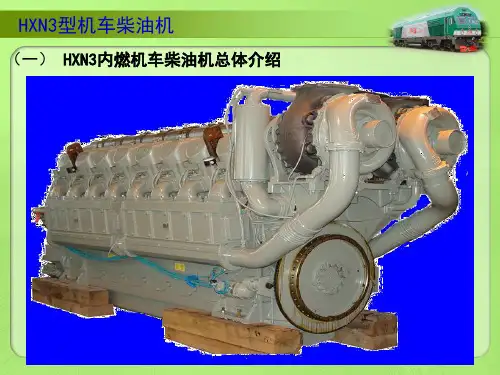

HXN3型机车柴油机
（二）柴油机机油系统
1.机油润滑系统概述
和谐3 型内燃机车柴油机机油润滑系统包括柴油机机外循环油路和柴油机
机内循环油路的两个部分，另外也包括了柴油机启动和机油预润滑系统。
2.机油系统要求
（1）机油系统机油存储量为：1703升。 （2）保持过滤精度13微米时，过滤器寿命92天（精滤器）。 （3）保持柴油机进口润滑油温度在85~90℃。 （4）保持柴油机出口润滑油温度在96~101℃。 （5）当柴油机全功率运行时，保持机油压力在430kPa以上。 （6）柴油机转速在325 r/min时，机油压力不小于108kPa。 （7）柴油机转速在420 r/min时，机油压力不小于179.3kPa。 （8）柴油机转速在1000 r/min时，机油压力不小于427.5kPa （9）额定工况下柴油机进口处的机油压力620.5kPA。（88 ℃油 温时586——655kPA）。
HXN3型机车柴油机
柴油机前端
主机油泵安装在 辅助传动箱的左 下侧，由辅助传 动齿轮驱动。
机油粗滤器外形呈筒状，铸在辅助传动箱中。粗滤器具有一个内装式网状 粗滤芯，用于过滤吸入机油泵的机油。粗滤器的滤芯是一个刚性的多孔金 属网，特点是不易变形且易于清洗。在粗滤网装入箱体内后，通过把紧盖 上的螺栓以使粗滤网保持固定。
电源
EMDEC发送器模块 EMDEC接收器模块
HXN3型机车柴油机
结构上的变化： ①双增压器布置在柴油机的一端（后端）；
左侧增压 器
右侧增压 器
HXN3型机车柴油机
②大容量中冷器在柴油机两侧与柴油机等长；
中冷器
HXN3型机车柴油机
③单根内置式凸轮轴； ④气门机构自动调整，设有自动旋转机构； ⑤两根排烟总管； ⑥曲轴转向：面对输出端为逆时针； ⑦柴油机曲轴箱保护没有差示压力计和防爆安全阀，只有油气分离器，柴油机曲 轴箱的保护靠曲轴箱压力传感器监测。
CCB概述
HXN3型大功率内燃机车空气系统总述
HXD3B 型大功率电力机车采用了国际上先进 的机车用 CCBII微机控制制动系统，满足干线客、 货运机车的运用要求，采用大功率轮盘制动装置，
采用先进的螺杆式空气压缩机作为风源设备。
一、HXD3B 型电力机车制动控制原则：
1.优先使用机车动力制动。 2.通过自动制动手柄或监控装置实施常用制动，经计算机 车施加与空气制动力相当的动力制动，车列施加空气制动。 3.通过自动制动阀、车长阀或监控装置实施紧急制动，经 计算机车施加与空气紧急制动力相当的动力制动，车列施 加空气紧急制动。 4.通过紧急按钮实施紧急制动时，机车断开主断路器后施 加空气制动，车列施加空气制动。该紧急按钮为非常情况 （如机车起火，主断路器粘接等电器故障）设计。 5.通过单独制动手柄实施制动，机车施加空气制动。 6.通过司控器可以施加动力制动，其最大值为480kN。
(8)司控器产生机车牵引力或再生制动力牵引：前推；制 动：后拉。
B-II 制动系统控制部分及辅助功能控制部分 集成在空气制动柜中。
和谐D3C:
总风缸
空压机、干燥器
空压机、干燥器
基础制动装置
空气控制柜
总风缸
和谐D3B:
空压机、干燥器
空气控制柜
空压机、干燥器
CCBII作用示意
FIRE （LCDM）
二、紧急制动的触发方式：
HXD3型电力机车空气制动系统
HXD3型电力机车空气制动系统HXD3型电力机车是我国具有完全自主知识产权的高速铁路牵引动力车，其空气制动系统是机车牵引和制动的重要组成部分。
本文将对HXD3型电力机车空气制动系统进行详细介绍。
空气制动系统概述HXD3型电力机车采用的空气制动系统是基于C3制动的改进版本，在保持C3制动基础上，增加了电控空气制动和电液制动两种新制动方式。
其主要组成部分包括制动阀组、转向架、制动盘、制动缸等。
制动阀组制动阀组分为三种：高压阀组、低压阀组和转向架过渡阀。
高压阀组和低压阀组均采用双阀结构，以便于制动盘的平稳制动和解除制动。
而转向架过渡阀主要用于实现转向架与机车上管气压的过渡。
转向架转向架作为机车的重要组成部分，其上设有制动盘、轮对、单导轮、踢轮等部件。
制动盘设有制动片，通过制动阀组的控制实现制动和解除制动。
单导轮和踢轮则用于改变列车行驶方向并保持稳定。
制动盘制动盘是空气制动系统重要的制动部件，直接与轮对相连。
其由内外制动盘组成，内盘厚度为20mm，外盘为16mm，通过制动器使制动片夹紧内盘和外盘之间来实现制动。
制动缸制动缸是空气制动系统的关键部件之一，其根据制动指令控制气源大小，推动制动杆按照一定力量对踏面施加压力。
HXD3型电力机车具有16个制动缸，分别安装在机车转向架和车体上。
电控空气制动电控空气制动器是HXD3型电力机车上的一种新型制动器，其可以通过电子信号控制空气制动器的开合程度。
相较于普通制动器，电控空气制动器具有制动快速、制动平稳等优点。
电液制动电液制动是一种新型的机车制动方式，通过液压泵将牵引系统高压油液送至制动缸，利用油液的压力对制动杆施加一定的制动力。
电液制动器有助于提高制动稳定性和灵敏度。
，HXD3型电力机车空气制动系统具有多种制动方式，并且在制动器、转向架、制动盘等部件方面都进行了优化和改进。
这些改进和优化使得该型电力机车的制动性能更加优越，为保障铁路行车安全发挥了重要作用。
HXD3型电力机车空气系统说明

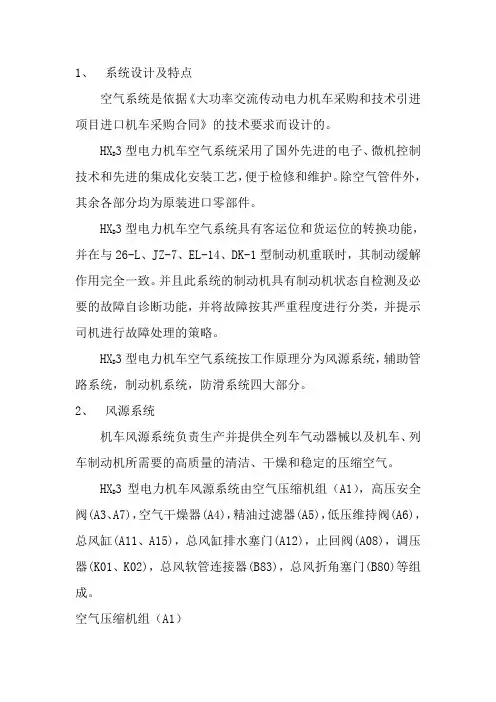

1、系统设计及特点空气系统是依据《大功率交流传动电力机车采购和技术引进项目进口机车采购合同》的技术要求而设计的。
HX D3型电力机车空气系统采用了国外先进的电子、微机控制技术和先进的集成化安装工艺，便于检修和维护。
除空气管件外，其余各部分均为原装进口零部件。
HX D3型电力机车空气系统具有客运位和货运位的转换功能，并在与26-L、JZ-7、EL-14、DK-1型制动机重联时，其制动缓解作用完全一致。
并且此系统的制动机具有制动机状态自检测及必要的故障自诊断功能，并将故障按其严重程度进行分类，并提示司机进行故障处理的策略。
HX D3型电力机车空气系统按工作原理分为风源系统，辅助管路系统，制动机系统，防滑系统四大部分。
2、风源系统机车风源系统负责生产并提供全列车气动器械以及机车、列车制动机所需要的高质量的清洁、干燥和稳定的压缩空气。
HX D3型电力机车风源系统由空气压缩机组（A1），高压安全阀(A3、A7)，空气干燥器(A4)，精油过滤器(A5)，低压维持阀(A6)，总风缸(A11、A15)，总风缸排水塞门(A12)，止回阀(A08)，调压器(K01、K02)，总风软管连接器(B83)，总风折角塞门(B80)等组成。
空气压缩机组（A1）采用两台SL22-47型螺杆式空气压缩机组做为系统的供风设备。
空气压缩机额定流量2750L/min,转速2920 r/min,工作压力10 bar,设有无负荷启动装置，高温保护开关，低温加热装置。
注：部分机车采用国产的TSA-230AVI型螺杆式压缩机，其性能同上。
空气干燥器(A4)采用型双塔干燥器，安装在空压机和总风缸之间，具有过滤压缩空气中油、水，降低压力空气露点的功能，使得空气系统在正常使用时，不会出现液态水。
注：部分机车采用TMG-Ⅲ型膜式干燥器，利用水分子的压力差，使水分子从湿度大的状态向湿度小的状态移动，达到降低空气露点的功能。
总风缸(A11、A15)四个容积为400L的总风缸串联作为压缩空气的存储容器，采用直立车上安装方式。
HXN3型内燃机车操作手册05解析
机车总体参数JT56ACe 型机车机车型式第一章机车总体信息（C-C）0660机车标称牵引功率动力装置柴油机型式型号气缸数最大转速空转转速（标称）空转转速（低）电子调速器（ECU）HC 标准单元1-200，EPA单元201-203，EPA主发电机装配TA20/CA9TA20 牵引发电机整流输出功率持续输出功率3700kW峰值功率4205 kW最大电压最大持续电流CA9 辅助发电机输出功率频率范围APC 辅助电源逆变器整流电压最大功率输出31 kW牵引电动机数量3700（+/-75）kW增压四冲程柴油机16V265H161000r/min420r/min325r/minEMDEC0 级2 级2632VDC8100A43.3～133Hz74VDC6（3 / 转向架）机车总体信息1-1型号型式联接方式定额机车蓄电池组布置单节蓄电池数量串联蓄电池组总电压空气制动系统型号型式空气压缩机型号型式数量驱动方式空气排量（最大）压缩机转速机油储备量设置点：加载卸载机车速度/牵引力限值这些限值基于：齿轮传动比：85:161TB2630MOD3 相交流感应式每个转向架 3 台电机并联690kW, 2027VAC, 3220r/min2-32V, 325Ah3264VDCCCBII 电空、微机控制、w/FIRE 接口KING TSA-2.8A螺杆式2电动2.4m3/min2650r/min6.5L750kPa900kPa最大转速1050mm 半磨耗轮（即1013mm）120km/h最大功率时的最大转速1-2 JT56ACe 机车–司机操纵手册120km/h第8 手柄位牵引力持续起动电阻制动力最大整备/储备量机油系统冷却水系统撒砂系统燃油箱（可使用的）标称尺寸两端车钩衔接线间距离22250mm司机室两镜打开时车体宽度3369mm最大高度4736mm两转向架中心间距离14280mm转向架轴距3680mm机车重量标称重量（全整备状态下）重量（对操纵者）通过曲线半径下列数据基于JT56ACe 机车采用 F 型式车钩单机最小曲线半径三机相连最小曲线半径598kN（20km 时）620kN（0km 时）570kN（20km 时）1703L1155L800kg9000L150MT100%R250mR145m机车总体信息1-3机车总体说明JT56ACe 是双司机室交流牵引电传动内燃机车。
电力机车制动系统功能介绍—空气制动机
司机将制动阀手柄置于“中立位”； 切断列车管的充、排风通路，列车管压力停止变化。 当副风缸压力降低到稍低于列车管压力时，三通阀活塞带动节制 阀微微右移，切断副风缸向制动缸充风的气路，制动缸既不充风也 不排风，制动机呈保压状态。
自动空气制动机的作用原理
自动空气制动机具有“列车管充风—缓解，列车管排风―制 动”的工作机理；
直通式空气制动机结构原理图
1—空气压缩机；2—总风缸；3—调压阀；4—制动阀；5—制动管；6—制动缸 7—车轮；8—闸瓦；9—制动缸活塞杆；10—制动缸弹簧；11—制动缸活塞。
直通式空气制动机
（一）直通空气制动机的作用原理
基本作用原理 制动系统的工作过程主要包括制动、缓解与 保压3个基本状态。
直通式空气制动机
2.基本作用原理－缓解状态
司机操纵制动阀手柄置于“缓解位”； 机车、车辆制动缸内的压力空气经列车管和制动阀排向大 气； 在制动缸弹簧作用下，制动缸活塞反向移动，并通过基础 制动装置带动闸瓦离开车轮，实现缓解作用。
直通式空气制动机
2.基本作用原理－制动状态
司机操纵制动阀手柄置于“制动位”； 总风缸内的压力空气经调压阀、制动阀和列车管直接向机车制 动缸和车辆制动缸充风； 压力空气推动制动缸活塞压缩弹簧移动，并由基础传动装置将 此推力传递到闸瓦上，使闸瓦压紧车轮产生制动作用。
自动空气制动机
2.基本作用原理－制动状态
司机将制动阀手柄置于“制动位”； 列车管内压力空气经制动阀排风，推动活塞左移，关闭充气沟； 活塞带动滑阀、节制阀左移，使滑阀遮盖排气口关断制动缸的排风 气路，并使节制阀开通副风缸向制动缸充风的气路； 压力空气充入制动缸，推动制动缸活塞右移，使闸瓦压紧车轮产生 制动作用。
HXN3型内燃机车操作手册08.
第四章机车操纵简介本章为机车的设置、运用准备和操纵提供建议性工作程序。
这些程序比较简洁，没有包括详细的设备说明。
设备的安装位置及功能详见本手册第 1 章或“机车使用手册”。
有关机车的操纵或检查需遵守铁路的规定和指导。
运用准备地面检查检查如下项目，如有需要进行处理：无燃油泄漏、滑油泄漏、漏水或漏气。
无零件松动或脱扣。
机车与机车以及机车与列车的电器控制电缆和空气制动软管的联接正确。
折角塞门和截断阀门设置正确。
转向架上的空气制动缸连接到位。
制动闸瓦状态良好。
燃料供应充足。
动力间检查进入动力间检查和操作动力间设备。
检查下列是否正常，如有需要进行处理：检查所有阀门的设置是否正确。
检查是否有燃油泄漏、滑油泄漏、水或空气泄漏。
空压机检查检查空压机（位于散热器的下面）润滑油供应是否充足。
检查是否有润滑油或空气泄漏。
机车操纵4-1柴油机检查• 隔离开关－START/STOP/ISOLATE（启机/停机/隔离），防止柴油机自动升转速超过 2 挡转速。
4-2 JT56ACe 机车–司机操纵手册断路器面板COMPUTER CONTROL（微机控制）断路器保持断开(控制杆向下)。
所有带黑色背景铭牌的断路器，包括ENGINGE CONTROL（柴油机控制）断路器－闭合（控制杆向上）。
其余断路器－按要求闭合(控制杆向上)。
GROUND RELAY CUTOUT（接地继电器切除）开关－闭合(控制杆向上)。
闭合COMPUTER CONTROL（微机控制）断路器(控制杆向上)。
司机操纵台• 控制器- 控制手柄－在IDLE（空转）位。
- 换向手柄－在中间位。
• CONTROL FUEL P（燃油泵控制）开关－接通(滑杆向上)。
• ENGINE RUN（柴油机运行）开关－断开（滑杆向下）。
• GEN. FIELD（主发励磁）开关－断开(滑杆向下)。
• DYN BRK CONT（电阻制动控制）断路器－闭合(滑杆向上)。
• 其余装置－根据需要设置。
CRH3 型动车组空气制动系统的两种控制模式
CRH3 型动车组空气制动系统的两种控制模式摘要：本文简单概述了CRH3型动车组制动系统的内容，详细分析了直通式电空制动系统的常用和紧急制动的实现过程，同时分析了在故障情况下使用的后备自动式制动系统，这两种控制系统在功能上相互补充，能够依照列车运行所需转化使用，保障动车组的安全制动操作。
关键词：CRH3型动车组；空气制动系统；控制模式引言：制动系统是支持动车运行的关键技术，其中主要包括直通式控制系统，主要保障列车的常规状态下的制动操作。
另外就是后备制动系统，主要应用于紧急制动或者缓解的情况。
两种系统在制动操作中会相互配合和补充，而且具有故障诊断的功能，能够极大地保障列车安全。
一、相关概述当前，CRH3型动车组的相关技术持续进步，支持更多运营线路的发展，这主要是源于其稳定的控制系统和车体结构，也包括可靠的空气制动系统。
这是支持动车组运营的核心技术，其中以CRH3型动车组的技术发展最为成熟，主要是依赖于微机控制作为支持，当动车进行制动操作时就能够实施电制动，当电制动无法完成的时候，比如动力不足或者存在切除时，就可以发挥空气制动的作用，以此来保障顺利的制动过程。
整个操作系统主要依赖于微机控制，控制中心所发展的制动信息会由总线输送给各个控制模块，然后系统会按照列车运营实际的动力需求来获得足够的电制动力，同时准确地分析出各个车厢必需的空气制动力，主要是借助空气压力的方式来实施制动操作[1]。
二、直通式电空制动这是最为基本的制动方式，主要是依赖各个控制单元间的协调，完成制动指令的传输与实施过程，在制动环节中主要是确保气路稳定和畅通，为制动操作提供足够的空气压力。
（一）常用制动的实现这个过程必须保障制动单元的稳定运行，在接受制动指令之后，就要及时调节制动操作必需的空气压力，这主要依赖于非常精密的调压设施来完成，其中的关键设备为电磁阀和传感器等，依赖于传感器能够精准地获知预控压力的数值，如果检测到其与相关控制单元所需求的压力值存在出入，就可以借助电磁阀来加以调节，这样就能确保预控压力的稳定性和精准度。
HXN3电气系统
HXN3 电气系统一、概述机车电气系统将主发电机提供的电能分配到机车的各个部分。
机车主发电机首先将3 相交流电输出到主牵引整流器，从而提供牵引变流器的直流电压。
主发电机机壳内还包括另一个发电机，称为辅助发电机。
该辅助发电机不仅负责主发励磁，同时还负责为其他辅助设备提供电源。
辅助发电机共两组线圈，一组线圈用来通过APC（辅助电源变换器）输出74Vdc。
另一组线圈采用了中间抽头的方式，以便能够提供两个不同电压等级的输出。
其中一个为机车冷却风扇及各种辅机提供三相电源。
而中间抽头输出通过主发励磁斩波器来给主发电机提供励磁。
图2-10-1 HXN3机车电功率分配（1）主发电机（2）励磁线圈（3）整流器组1 （4）整流器组2（5）直流回路开关（6）制动电阻1（7）中间直流回路1 （8）中间直流回路2（9） IGBT 主变流器（相模块）1 （10）IGBT 主变流器（相模块）2（11）辅助发电机1 号绕组（12）辅助发电机2 号绕组（13）辅助发电机3 号绕组（14）辅发励磁线圈（15）高低温冷却风扇、牵引通风机、相模块冷却风扇、断路器及除尘风机（16）主发电机励磁斩波器（17）制动电阻2 及制动电阻冷却风扇（18）蓄电池组（19）辅助设备电路：空调逆变器、电热玻璃、空气压缩机、司机室加热器（20）照明回路、燃油泵熔断器、控制电路熔断器、空气制动设备、通讯设备二、电气系统运行顺序图–低压直流电源以及BC, BP, BTP和BSP线路图 2-10-2 低压直流电源以及BC, BP, BTP 和BSP 线路的流程图三、电气设备①制动电阻② 2 号牵引通风机③除尘风机④电气柜⑤交流发电机风机⑥ 54 英寸散热器的冷却风扇⑦相模块/1 号牵引通风机⑧蓄电池组⑨ TA20-CA9 交流发电机图2-10-3 电气设备四、电气间部件图2-10-4 电气分布图解图2-10-5 电气分布图解图2-10-6 电气分布图解图2-10-7 电气分布图解图2-10-8 电气分布图解图2-10-9 电气分布图解图2-10-10 电气分布图解1.空气干燥器继电器(DCR)当空气压缩机同步继电器 CMPSYN 连通时，该继电器（见图 2—9—11）也随之连通。
HXN3型机车柴油机启机故障探究
HXN3型机车柴油机启机故障探究摘要:本文详细介绍了HXN3型机车空气启动系统的基本构成原理及其内部风路控制系统原理以及柴油机自动启机系统原理,并针对交验过程中暴露出的启机故障问题进行主要原因分析,制定措施,彻底消除质量隐患。
关键词: HXN3型机车；辅助空压机；启动马达；1 HXN3型机车介绍HXN3型机车主要是大功率采用交直交流电传动、25轴重的新型干线重载货运机车,装用EMD公司的16V265H型柴油机、TA20/CA9型主发电机和A2938-5型牵引电动机。
柴油机制动装车功率6250英制马力、采用EM2000微机网络控制系统、采用FIRE显示屏、采用EMDEC电喷系统和CCBII电空制动系统,具有全功率带自负荷试验功能的电阻制动等先进技术。
HXN3型机车传动采取交直交传动,即一台柴油机通过带动发电机组发出三相交流电,由整流柜整流转换成为直流电,再经逆变器调压变为可调频调压(VVVF)的三相交流电流、带动牵引电动机驱动轮对进行转动[1]。
16V265H型柴油机为16缸45°排列的四冲程大功率柴油机,机上配有采用高压比的增压器和电控喷油系统。
在全负荷工作状况下,空气压力可达到约3个大气压。
2原理介绍2.1空气启动系统HXN3型机车空气启动系统由辅助空压机、第3风缸(即启动风缸)、启动马达(左、右各1个)、启动马达小齿轮(共有11个齿)、齿圈(共有265个齿)、中继阀、过滤器、电磁阀(4个)、塞门以及相应风管路构成。
辅助空压机(阿特拉斯科普柯生产的无油活塞压缩机)由机车蓄电池经小型逆变器直流变交流后供电泵风,为第3风缸充风,构成 HXN3型机车空气启动系统的风源。
停机时间不久的机车,该风缸由机车第1风缸经逆止阀供风且保压,当风压高于500kPa(临界工作压力为434kPa)基本不需要辅助压缩机泵风即可满足启机需要。
英格索兰生产的999型空气启动马达是专门为长曲轴大负荷应用设计的风动力旋转马达。
和谐HXD3型大功率交流电力机车空气制动系统探究姚昱汀
和谐HXD3型大功率交流电力机车空气制动系统探究姚昱汀发布时间：2021-08-11T07:45:05.500Z 来源：《中国科技人才》2021年第12期作者：姚昱汀刘泽方[导读] 由于我国铁路交通运输的快速发展，近年来，铁路在逐步朝着重载、高速方向发展。
而电力机车不管是重载还是高速，其中十分重要的一个问题就是制动。
制动系统的高质量建设，能够保证牵引动力的大功率，这样重载或者高速发展才会更好的实现。
因此，本文主要对和谐HXD3型大功率交流电力机车空气制动系统进行了有关分析，以供参考。
姚昱汀刘泽方中车大连机车车辆有限公司辽宁大连 116021摘要：由于我国铁路交通运输的快速发展，近年来，铁路在逐步朝着重载、高速方向发展。
而电力机车不管是重载还是高速，其中十分重要的一个问题就是制动。
制动系统的高质量建设，能够保证牵引动力的大功率，这样重载或者高速发展才会更好的实现。
因此，本文主要对和谐HXD3型大功率交流电力机车空气制动系统进行了有关分析，以供参考。
关键词：电力机车；和谐HXD3型；空气制动系统和谐HXD3型电力机车的空气制动系统构成主要包含风源系统、CCBII制动机、辅助系统及基础制动装置几部分。
以下对各系统部分进行具体分析。
1.制动系统的技术特征和制动控制原则HXD3型机车空气制动系统的技术特征主要有：具有较快的反应速度，较高的准确性。
在部件的集成方面具有较好的表现，线路模块能够进行更换，便于进行维护。
在功能方面可以进行自动检测诊断、故障显示和处理等。
而且其中的主要部件具备冗余功能，制动系统和机车的监控系统进行配合使用，可以使机车运行更加安全可靠。
另外，制动系统的制动控制原则为：机车的再生制动具有优先使用权，关于制动的指令由司控器发出。
如果存在再生制动，操作常用制动时，机车的制动缸需要确保零压力，对机车实行再生制动，对车辆进行空气制动。
如果存在常用制动时，操作再生制动，机车制动缸需要将压力降到零，机车进行再生制动，对车辆需要确保原有的空气制动压力。
《HXN3制动系统》课件
了解HXN3制动系统在技术和应用方面的未来发展趋势，包括智能化和自动化。
技术创新及提升方向
探索HXN3制动系统技术的创新和提升方向，如性能提升和能源效率。
2
深入了解HXN3制动系统中传感器的结构，
探索其各个组件的作用和相互关系。
3
传感器类型介绍
了解HXN3制动系统中常见的传感器类型， 如速度传感器和压力传感器，并比较它 们的特点。
传感器原理及应用场景
了解HXN3制动系统中传感器的工作原理， 以及在不同场景下的应用和效果。
液压系统
1
液压系统介绍
了解HXN3制动系统中液压系统的基本知识，包括液压原理和液压传动。
《HXN3制动系统》PPT课 件
这个PPT课件将为您介绍HXN3制动系统，探索其概述、特点与优势，以及适 用范围。
简介
HXN3制动系统概述
了解HXN3制动系统的基本概 况以及其在各种交通工具中 的应用。
系统特点与优势
探索HXN3制动系统的独特特 点和优势，为何它是最佳的 制动解决方案。
适用范围
发现HXN3制动系统在不同行 业和场景中的广泛应用，以 及其适应性和灵活性。
系统组成
制动器
了解HXN3制动系统中 使用的各种制动器类 型、结构以及它们在 制动过程中的作用。
控制器
探索HXN3制动系统中 的控制器，包括其结 构、特点和工作原理 及算法。
传感器
了解HXN3制动系统中 的传感器类型、结构 分析以及其在系统中 的应用场景和原理。
液压系统
探索HXN3制动系统中 的液压系统，包括其 介绍、工作原理及组 成部分以及特点与优 势。
控制器
1
控制器结构
了解HXN3制动系统中的控制器的结构，
HXD型电力机车空气系统说明
HXD型电力机车空气系统说明————————————————————————————————作者：————————————————————————————————日期：HX D3型电力机车空气系统说明1、系统设计及特点空气系统是依据《大功率交流传动电力机车采购和技术引进项目进口机车采购合同》的技术要求而设计的。
HX D3型电力机车空气系统采用了国外先进的电子、微机控制技术和先进的集成化安装工艺，便于检修和维护。
除空气管件外，其余各部分均为原装进口零部件。
HX D3型电力机车空气系统具有客运位和货运位的转换功能，并在与26-L、JZ-7、EL-14、DK-1型制动机重联时，其制动缓解作用完全一致。
并且此系统的制动机具有制动机状态自检测及必要的故障自诊断功能，并将故障按其严重程度进行分类，并提示司机进行故障处理的策略。
HX D3型电力机车空气系统按工作原理分为风源系统，辅助管路系统，制动机系统，防滑系统四大部分。
2、风源系统机车风源系统负责生产并提供全列车气动器械以及机车、列车制动机所需要的高质量的清洁、干燥和稳定的压缩空气。
HX D3型电力机车风源系统由空气压缩机组（A1），高压安全阀(A3、A7)，空气干燥器(A4)，精油过滤器(A5)，低压维持阀(A6)，总风缸(A11、A15)，总风缸排水塞门(A12)，止回阀(A08)，调压器(K01、K02)，总风软管连接器(B83)，总风折角塞门(B80)等组成。
2.1空气压缩机组（A1）采用两台SL22-47型螺杆式空气压缩机组做为系统的供风设备。
空气压缩机额定流量2750L/min,转速2920 r/min,工作压力10 bar,设有无负荷启动装置，高温保护开关，低温加热装置。
注：部分机车采用国产的TSA-230A VI型螺杆式压缩机，其性能同上。
2.2 空气干燥器(A4)采用LTZ3.2H型双塔干燥器，安装在空压机和总风缸之间，具有过滤压缩空气中油、水，降低压力空气露点的功能，使得空气系统在正常使用时，不会出现液态水。
HXN3型内燃机车电传动控制系统研究分析
HXN3型内燃机车电传动控制系统研究分析【摘要】本文详细阐述了HXN3型内燃机车的各系统的工作原理，主要包括：交流传动系统、辅助供电系统、网络通讯系统、空气制动系统等，结合内燃机车的性能特性分析了目前HXN3机车电传动的矢量控制、PWM控制等技术、网络通讯控制的观点以及方法。
【关键字】内燃机车；电传动；控制技术1 引言随着经济的快速发展，铁路运输业的得到了迅猛发展，为此机车“客运高速，货运重载”的需求也越来越大，未来提高大功率内燃机车的性能，逐渐将先进的交流电传动技术应用于HXN3内燃机车，这不仅提高了内燃机车机车的技术水平，也提升了铁路装备的制造水平。
为此，HXN3内燃机车的交流电传动技术需要更深一步分析研究。
近十几年来交流电传动技术以及相关的控制技术已经逐渐应用于内燃机车控制过程，为满足铁路运输属于需求的内燃机车的大功率要求，对内燃机车的交流电传动技术以及与之相关各个系统的控制技术进行研究和分析，是目前铁路机车研究领域中的一个重要方向。
2 内燃机车电传动简介2.1直流电传动直流电传动是电力机车较普遍应用的一种传动方式，再工作过程输入直流电机的电能与机械能进行可逆的转换。
内燃机通过具有弹性性质的联轴节来驱动直流发电机，发电机把内燃机曲轴上的机械能转变为可以调节控制的直流电能，经直流牵引电动机把电能转变为转速以及转矩都能够进行调节的机械能，然后通过联轴节连接齿轮箱，经过齿轮箱驱动机车动车轮对，这样来实现牵引控制。
这种传动方式的发电机和牵引电动机都是釆用直流电机，所以也称为直-直电传动。
2.2交-直流电传动伴随内燃机功率与转速的逐渐提高，内燃机车逐步向大功率方向发展，但是直流牵引发电机的功率输出由于受到换向以及机车功率限界等各个因素的制约限制，单台内燃机功率一般被限制在2200KW以内，直到上世纪60年代，大功率机车的整流技术逐步成熟，交-直流电传动技术得到了广泛应用。
交-直流电传动属于直流调速系统，他是采用交流牵引发电机，交流牵引发电机输出的三相交流电，经过整流器将交流整流转变为直流，然后再经过直流牵引电动机通过联轴节来驱动机车动车车轮，直流牵引发电机相比，这种交流传动方式的牵引发电机具有无换向器的特性，这种方式结构简单，运行安全可靠，并且维护简单。
HXN3型内燃机车操作手册05解析
机车总体参数JT56ACe 型机车机车型式第一章机车总体信息（C-C）0660机车标称牵引功率动力装置柴油机型式型号气缸数最大转速空转转速（标称）空转转速（低）电子调速器（ECU）HC 标准单元1-200，EPA单元201-203，EPA主发电机装配TA20/CA9TA20 牵引发电机整流输出功率持续输出功率3700kW峰值功率4205 kW最大电压最大持续电流CA9 辅助发电机输出功率频率范围APC 辅助电源逆变器整流电压最大功率输出31 kW牵引电动机数量3700（+/-75）kW增压四冲程柴油机16V265H161000r/min420r/min325r/minEMDEC0 级2 级2632VDC8100A43.3～133Hz74VDC6（3 / 转向架）机车总体信息1-1型号型式联接方式定额机车蓄电池组布置单节蓄电池数量串联蓄电池组总电压空气制动系统型号型式空气压缩机型号型式数量驱动方式空气排量（最大）压缩机转速机油储备量设置点：加载卸载机车速度/牵引力限值这些限值基于：齿轮传动比：85:161TB2630MOD3 相交流感应式每个转向架 3 台电机并联690kW, 2027VAC, 3220r/min2-32V, 325Ah3264VDCCCBII 电空、微机控制、w/FIRE 接口KING TSA-2.8A螺杆式2电动2.4m3/min2650r/min6.5L750kPa900kPa最大转速1050mm 半磨耗轮（即1013mm）120km/h最大功率时的最大转速1-2 JT56ACe 机车–司机操纵手册120km/h第8 手柄位牵引力持续起动电阻制动力最大整备/储备量机油系统冷却水系统撒砂系统燃油箱（可使用的）标称尺寸两端车钩衔接线间距离22250mm司机室两镜打开时车体宽度3369mm最大高度4736mm两转向架中心间距离14280mm转向架轴距3680mm机车重量标称重量（全整备状态下）重量（对操纵者）通过曲线半径下列数据基于JT56ACe 机车采用 F 型式车钩单机最小曲线半径三机相连最小曲线半径598kN（20km 时）620kN（0km 时）570kN（20km 时）1703L1155L800kg9000L150MT100%R250mR145m机车总体信息1-3机车总体说明JT56ACe 是双司机室交流牵引电传动内燃机车。
专业知识（HXN3）
专业知识（HXN3）专业知识（HXN3）一、填空题1、在车体侧壁上的泄压按钮按下时，可控制百叶窗自动开启(30)秒，以缓解空气间与动力间的压差。
2、HXN型内燃机车采用了微机网络通讯功能和自动起停系统，同时采用了微机控制的(空气制动)系统。
3、机车司机室的(前部)与车体间加装了油压减振和弹簧减振,以缓解司机室的振动。
4、第一司机室设置的卫生间,在双司机值乘的情况下,可实现(1600)公里无需整备。
5、(电气室)通过风机注入清洁的滤清空气，室内予以加压以免污物进入室内。
6、HXN3型机车转向架构架上设有二系弹性横向止挡来限制(转向架和车体底架)的横向移动。
7、HXN3型内燃机车的柴油机为（16V265H）型。
8、启动马达风路设置了一个（手动）塞门，关闭后，可禁止柴油机启动。
9、柴油机的冷却方式为（水冷），废气涡轮增压、开式燃烧室，四冲程。
10、柴油机发—电机组与机体为（刚性连结）。
11、柴油机每完成一个工作循环，曲轴需要转（两圈），曲轴每转45°就有一个气缸发火。
12、柴油机的进排气门在工作时通过自动旋转机构进行（自动旋转），以保证其磨耗均匀。
13、柴油机启动最低水温不得低于（4）°。
14、柴油机启动时，启动凤缸的风压不得低于（620）kpa。
15、柴油机（）的出口与右侧增压器废气出口相连接。
16、柴油机最低启动水温时的发火转速为（60）r/min。
17、柴油机加载最低水温不得低于(49)C°。
18、柴油机正常工作水温在（76—82°）之间。
19、柴油机在额定转速下（1000r/min）的机油压力不得低于(437.9)kpa。
20、中冷器进口水温为(38)℃，出口水温为69.8℃。
21、严禁在闭合断路器面板后，在FIRE显示屏显示("无效数据")时按键。
22、严禁在主电路发生接地后切除("接地开关")运行23、正常怠速转速：(420 r/min)24、严禁在途中关闭(总风缸压力)传感器切除塞门。
HXN3型机车空气制动系统介绍
第二总风缸是作为制动控制的专用风缸，其容积为至少600L，并且由位于风缸进口处的止回阀保护。若由于某种原因第一总风缸的空气压力流失，以此来防止第二总风缸中的压力空气逆流流失。第二总风缸的压力空气通过最后一个空气过滤器到达Knorr-Bremse公司的CCB-2微处理器控制的空气制动系统。主要的CCB-2空气制动控制设备支架将被布置在动力制动隔间内，底架的上平面，并具有通向每个司机室的司机控制阀的管路接口。每个司机室内均设有司机空气制动控制阀用来控制机车的单独制动，列车的自动制动和紧急制动。
排气含油率：≤6mg/m3（5ppm）
机组噪声：≤85dB(A)
旋转的螺杆式空气压缩机包括一个集成、高效的压力空气后冷却器与油冷却器。空气压缩机电机将由单独的逆变器供电，EMD CA9型辅助发电机给逆变器提供变电压、变频率的电源。
总Hale Waihona Puke ••••启动总风缸（第三总风缸）位于车体燃油箱外部与后台转向架间燃油箱侧容积：735L
图1-2
•
•柴油机启动管路系统还有一个蓄电池供电的辅助空气压缩机。当第三风缸的压力为0时，在30min内，辅助空气压缩机可以使启动风缸
的压力达到92psi(634kpa)。如图1－2示。
柴油机的每一边均安装有一个气动马达。柴油机空气启动系统管路中包括一个电磁阀来使启动马达的小齿轮与安装在柴油机牵引主发电机连轴器上的环形大齿轮啮合。由空气作用开动的总风中继阀为启动马达提供动力，并启动柴油机。柴油机的启动顺序是由EMD EM2000计算机控制系统控制的。
HXN3型机车空气制动系统介绍
CCBⅡ课件(HXN3)
在ERBU方式下将制动缸连接至制动平衡（20）管线。 DBI－1型互锁：
通电－BCCP上的16#管压力排向大气。 断电－重新连接BCCP上的16#管压力和16模块上的压力供给。 如果施加了自动制动作用，当DBI失电时制动可以再次施加。
BC模块制动缸缓解(正常模式）
BC模块制动缸作用(正常模式）
DBTV 空气备用三通阀模块
ER 均衡风缸部
DER——无火机车调节器 对总风缸充风压力，由无火机车调节器设定值。
注：该调节器压力设定值250 kPa。 C2——无火机车充风节流阀
限制由制动管向总风缸的充风速率。 CV——止回阀
防止在遮断塞门没扳到“断”位的情况下，较高的总风缸压力被导 入制动管。 MRT——总风缸传感器
产生与总风缸压力成比例的电压信号。 ERT——均衡风缸传感器
制动管压力的上升时排出制动缸控制压力，并向辅助风 缸充风。
制动管减压时根据制动管的减压量将辅助风缸压力导向 制动缸控制部分（16TV）。
注：DBTV 在正常运行方式下行使其功能，但其影响只 有当其进入备用方式才能看出。
DBTV 三通阀ห้องสมุดไป่ตู้块
三通阀 制动管压力上升引起16 管压力（制动缸控制）排放至
大气，辅助风缸充风。 制动管压力下降引起辅助风缸向16（制动缸控制）并且
PVE——紧急压力阀 当制动管和快缓管压力低于140kPa时PVE打开,沟通ELV与DCV2。
ELV——紧急限压阀 调整总风压力到紧急限制压力值向16#管充风。典型值为448kPa。
DCV1——双向止回阀1 双向止回阀1选择制动管和快缓管中最高压力来关闭PVE。 ELV压力必须通过PVE排出。
HXD3型电力机车空气制动系统
黑龙江交通职业技术学院毕业设计（论文）题目 HXD3型电力机车——空气制动系统故障处理专业班级电力机车0919班姓名於云龙2012年 6 月1 日目录一、空气制动系统的技术特点及制动原则 (6)二、HXD3B型机车空气制动系统组成 (6)三、CC BII 制动机的控制关系 (7)四、制动机途中故障处理方法 (12)总结 (15)参考文献 (16)内容摘要这份毕业设计说明书的题目是《HXD3B型电力机车空气制动系统工作原理及故障处理设计》，为了提高铁路的运输能力,我国铁路一直在向高速与载重上发展。
而无论高速还是重载 ,人身安全，精准制动都是一个非常关键的问题。
制动问题如果没有解决 ,即使有了高质量的线路,有了功率很大的牵引动力,高速或重载还是不可能实现为此我国各铁路局运用的HXD3B型电力机车采用了目前国际上较为先进的CCB II微机控制制动系统。
本套制动系统是基于网络的电空制动系统，HXD3B 型交流传动货运电力机车于2008 年12 月29日在大连正式下线，是目前世界上功率最大的双端操作电力机车。
转向架采用C0- C0 型式，轴重25 t，其牵引功率可达到9 600 kW。
该机车采用克诺尔公司的CCBII 微机控制制动系统，但具体控制思路及制动系统的布置则更加优化、合理。
文中介绍了整个制动系统的运转过程、各个模块的作用和遇到紧急故障的处理方法。
HXD3 型交流传动电力机车空气制动系统采用微机控制的CCBII 电空制动系统。
介绍了该系统的组成工作原理及各部分的功能，关键词：CCB II微机制动线路可更换模板毕业设计（论文）开题报告中期进展情况检查表二、HXD3B型机车空气制动系统HXD3B型机车空气制动系统主要由风源系统、CCBII制动机、辅助系统及基础制动装置几个部分组成。
（一）. 风源系统风源系统为机车及车辆的制动系统提供符合要求的干燥、洁净的压缩空气，其原理图如图所示。
压缩由2 台SL20- 5 型螺杆式压缩机组提供，每台排风量为2 400 L/min。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
