CCBⅡ机车制动系统资料
合集下载
HXD1型交流机车CCB2和DK2制动系统(备份
CCB2制动系统工作原理
气压传动
CCB2制动系统采用气压传动方式，通过制动缸内的气压变化来控 制制动器的制动和缓解。
电气控制
CCB2制动系统的电气控制系统能够根据车辆的运行状态和司机的 制动操作，自动控制制动器的制动和缓解。
防滑控制
当车轮出现滑行时，CCB2制动系统的防滑控制系统能够自动降低 制动缸内的气压，减少制动力，防止车轮过度滑行。
案例一
针对HXD1型交流机车CCB2制动系统的特 点，对制动控制算法进行优化，提高了制动 系统的响应速度和稳定性，减少了制动距离 。
案例二
对HXD1型交流机车DK2制动系统的散热性 能进行改进，增加散热面积和通风量，有效 降低制动系统的温度，提高了制动系统的可 靠性。
THANKS
谢谢您的观看
CCB2制动系统应用
HXD1型交流机车
CCB2制动系统广泛应用于HXD1型交流机车，为其提供可靠的制动性能，确保列车运行安全。
其他铁路机车
CCB2制动系统也适用于其他类型的铁路机车，如内燃机车、电动车组等，具有良好的通用性和扩展 性。
03
HXD1型交流机车DK2制动系 统
DK2制动系统特点
高效性
02
03
制动稳定性
制动距离
DK2制动系统在制动过程中表现 出更好的稳定性，能够提供更平 滑的制动感觉。
在同等条件下，CCB2制动系统 通常需要更短的制动距离来实现 停车。
使用环境与条件
工作温度范围
CCB2制动系统具有更宽的工作温度范围，能够在更极端的温度 条件下正常工作。
湿度适应性
DK2制动系统对湿度的适应性更强，能够在相对潮湿的环境中稳 定工作。
DK2制动系统
HXD1型交流机车CCB2和DK-2制动系统资料
外部电气部件的中间接
口，以保证M-IPM接口的
U43
统一性。
其他是一些控制和 辅助模块。
U80 RIM F41 B40
Z10 EPCU
第一部分 目录
① 制动柜——S10模块
代号 名 称
功能
备注
.01 电联锁塞门 切除,36紧急制动作用 CCU将读取该塞门状态
.36
电空阀
得电时，以紧急排风速
率排列车管风
1.1
CCBⅡ制动系统概述及优点
1.2
CCBⅡ制动系统原理图
1.3
CCBⅡ制动系统制动设备及布置
1.4
无火回送
1.5
后备制动
目录
1.1 CCBⅡ制动机系统概述
该款制动机的原创是德国产的KLR型制动机，后经美国加以改造，是目前最 先进的制动机，尤其适用于牵引重载列车的机车使用。CCBⅡ制动系统是第二代微 机控制制动系统，为在干线客运和货运机车上使用而设计。CCBⅡ制动系统是基于 微处理器的电空制动控制系统，除了紧急制动的作用开始，所有逻辑是微机控制 的。
风表 制动显示屏 制动控制器
图6 主司机台左侧
第一部分 目录
3.1 司机室制动设备—布置
图7 后墙柜车长阀
第一部分 目录
3.1 司机室制动设备
与HXD1B、HXD1C机车不一致的是，装用自主研发牵引变流器和网络 控制系统的HXD1型电力机车设置了纯空气后备制动系统，作为电空制动系统 失效时的临时解决措施。该系统由后备制动阀、后备中继阀、后备均衡风缸、 电联锁塞门等组成，通过打开电联锁塞门可以启动后备制动系统。后备制动 阀集成了调压阀，安装在操纵台左柜面板，设置了紧急、制动、中立、运转 四个位置，见图8；后备中继阀、后备均衡风缸、电联锁塞门组成后备制动 模块，安装在司机室操纵台左柜，见图9。
克诺尔CCB2制动机课件
自动制动－单缓
补机-运转位
• 补机自动制动手柄用销子固定在“重联位” 单独制动手柄置“运转位”，本务：运转位 • 本务机车制动管充风，16#作用管及20#平 均管压力排空，制动作用缓解。补机（重 联机车）接收制动管压力增高的变化，通 过DBTV模块将16TV作用管排空，同时给 补机副风缸充风；补机响应平均管压力变 化，通过BCCP将制动缸压力排空，补机缓 解。
16CP组成与制动状态
16CP缓解状态
16CP紧急制动状态
20CP模块
• 20CP根据制动管减压量、单独缓解命 令、本机／单机模式下单独制动手柄位 置等信号，产生本务机和补机的制动缸 、平均管压力；平均管控制压力为列车 管减压量的2．5倍；当制动管压力增加 1 4 kPa或者在单独缓解时，平均管压 力缓解。
BPCP组成及缓解状态
BPቤተ መጻሕፍቲ ባይዱP制动状态
BPCP紧急制动状态1
BPCP紧急制动状态2
BPCP紧急制动状态3
16CP控制模块
• 用来产生制动缸的控制压力，其基本功能 类似于分配阀的作用。 • 本机模式下，16号管增加的压力同制动管 减少的压力的比例为2.5：1，并且16号管 增加的压力最大不超过450kPa。 • 在ER控制单元故障情况下，16CP与制动缸 隔离，通过3个电磁阀的动作连接到均衡风 缸, 16CP可以控制均衡风缸的压力。制动 缸的控制压力则由DBTV控制。
13CP组成及工作原理
BCCP模块
• BCCP从16CP或平均管接收到制动缸预控压力 （作用管），产生制动缸压力。 • BCCP属大通道的空气中继阀，它用总风缸作 为供风风源，16号管和平均管作为控制压力， 对机车制动缸进行充风和排风控制。 • 在失电状态下，BCCP会使制动缸通过PVPL与 平均管相连，产生平均管压力。

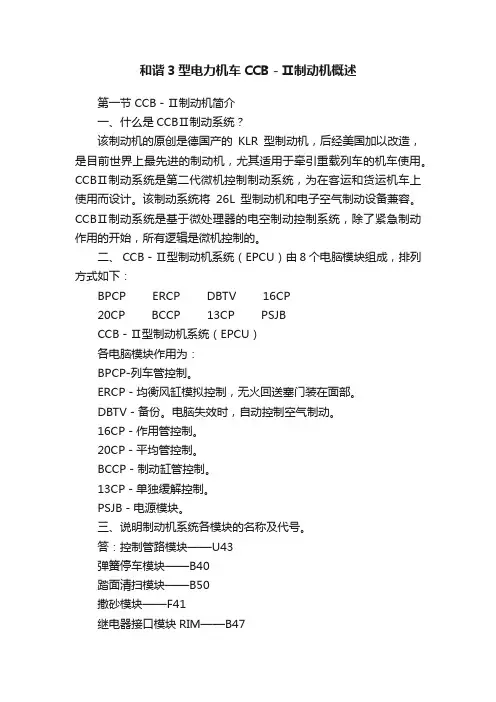

和谐3型电力机车CCB－Ⅱ制动机概述
和谐3型电力机车CCB－Ⅱ制动机概述第一节 CCB－Ⅱ制动机简介一、什么是CCBⅡ制动系统？该制动机的原创是德国产的KLR型制动机，后经美国加以改造，是目前世界上最先进的制动机，尤其适用于牵引重载列车的机车使用。
CCBⅡ制动系统是第二代微机控制制动系统，为在客运和货运机车上使用而设计。
该制动系统将26L型制动机和电子空气制动设备兼容。
CCBⅡ制动系统是基于微处理器的电空制动控制系统，除了紧急制动作用的开始，所有逻辑是微机控制的。
二、 CCB－Ⅱ型制动机系统（EPCU）由8个电脑模块组成，排列方式如下：BPCP ERCP DBTV 16CP20CP BCCP 13CP PSJBCCB－Ⅱ型制动机系统（EPCU）各电脑模块作用为：BPCP-列车管控制。
ERCP－均衡风缸模拟控制，无火回送塞门装在面部。
DBTV－备份。
电脑失效时，自动控制空气制动。
16CP－作用管控制。
20CP－平均管控制。
BCCP－制动缸管控制。
13CP－单独缓解控制。
PSJB－电源模块。
三、说明制动机系统各模块的名称及代号。
答：控制管路模块——U43弹簧停车模块——B40踏面清扫模块——B50撒砂模块——F41继电器接口模块RIM——B47处理器模块IPM——B46四、CCBⅡ制动系统的优点是什么？答：（1）组装部分①采用管路柜集成组装，将EPCU、IPM、IRM、停车制动、撒砂装置、踏面清扫、升弓控制等模块安装在制动柜中，方便操作和检修②管路采用走廊地板下集中布置，管路连接采用滚压式螺纹连接方式满足制动系统气密性要求（2）控制部分①CCBII采用微机(IPM)控制模式，EPCU上各部件为智能、可更换模块②司机室LCDM制动显示屏具有本务/补机，客/货，列车管补风/不补风，列车管投入/切除等转换功能，且有系统自检，故障记录，报警等功能，方便司机操作③采用MGS2型防滑器，使制动更加有效、安全。
五、、说明CCBⅡ型电空制动机主要部件的控制方式。
CCB制动机介绍
CCB－Ⅱ制动机介绍、设置及操纵一、CCB－Ⅱ制动机的由来该制动机的原创是德国产的KLR型制动机，后经美国加以改造，是目前世界上最先进的制动机，尤其适用于牵引重载列车的机车使用。
二、湖东机务段为何将DK－1型制动机改为CCB－Ⅱ型制动机国产DK－1型制动机也是由电来控制风，具有充风快、排风快的效果，但不能摇控，在万吨列车中，前部、中部和后部的机车不能同时对列车进行充风和排风，断钩事故不可能避免。
而CCB－Ⅱ制动机可以摇控，前部主控机车在操纵列车管的同时，发出无线网络指令，以不超过0.06秒的时间，使列车中部、后部的各台从控机车同步操纵列车管，消除了万吨列车运行中由于不同步操纵造成的前拉后拽现象，杜绝了断钩事故。
三、我局从太原局入助的SS4机车，制动机型号的分布我局从太原局大同机务段接回的12台SS4机车为DK－1型制动机，从湖东机务段接回的50台SS4机车为CCB－Ⅱ制动机。
四、DK－1型制动机与CCB－Ⅱ型制动机的单台优缺点DK－1型制动机几经改进，仍有不少电空阀和气动部件，故障率高于CCB－Ⅱ型制动机，但一经故障后，可以转换成空气位操纵，仍然可以牵引列车运行。
CCB－Ⅱ型制动机全由电脑模块控制，没有任何气动部件，故障几乎为0，但万一发生故障只有救援，中断牵引。
五、SS4机车上的CCB－Ⅱ型制动机的改装方式1、SS4机车制动柜内原有的DK－1型制动机系统中所有阀类、塞门、风缸全部拆下，由CCB－Ⅱ型制动机系统（EPCU）代替，该系统由8个电脑模块组成，排列方式如下：CCB－Ⅱ型制动机系统（EPCU）各电脑模块作用为：BPCP-列车管控制。
ERCP－均衡风缸模拟控制，无火回送塞门装在面部。
DBTV－备份。
电脑失效时，自动控制空气制动。
16CP－作用管控制。
20CP－平均管控制。
BCCP－制动缸管控制。
13CP－单独缓解控制。
PSJB－电源模块，将DC110V降至66V。
2、CCB－Ⅱ型制动机自身的控制风缸，U77号塞门没有带入，仍使用DK－1型制动机的控制风缸及97号塞门。
电力机车CCBⅡ电空制动系统—CCBⅡ电空制动系统基本设置
单机设置
4、从制动显示屏选择F3键“电空制动”，一个当 前的设置信息将在消息栏中显示。
5、按键F4“操纵端／非操纵端”可将制动系统设 置到本机状态（本机信息将会出现在消息栏中）。
6、按键F5“投入／切除”可将制动系统设置到切 除状态（本机一切除信息将会出现在消息栏中）。
7、选择F1“执行”键，显示屏恢复到默认状态。 8、单独制动作用可以单独制动阀手柄实施，自动 制动作用被切除。但通过自动制动手柄紧急作用仍可 实施。
本机设置
具体操纵如下：
如果有重联机车，在对本机机车进行设置前，确保其它机车 在补机状态。
1、 本机机车制动显示屏默认的是当前的空气状态。 2、 将自动制动阀手柄置运转位（确保紧急作用不会产生）， 单独制动阀手柄置全制动位。 3、 司控器可置任何位置。 4、 从制动显示屏选择F3键“电空制动”，机车当前的设置 信息显示在制动屏消息栏中。如果再选择其它对应的按键，机 车对应的改变设置信息也舍显示在制动屏消息栏中（字体为淡 灰色）。 5、 按键F4“操纵端／非操纵端”和F5“投入／切除”可将 制动系统设置到本机状态（本机一投入信息将会出现在消息栏 中）。
无火状态设置
（9）开放总风缸排水阀，总风排尽后关闭；关闭两个总风缸串联塞门 A10。 （10）将前、后平均管塞门开放。 （11）缓慢开通列车管塞门，防止紧急作用产生，总风缸被列车管充 风（15～20min）到250KPa（操纵台总风缸表不能显示）。
二、连接在机车后： （1）单阀手柄“运转”位，自阀手柄“重联”位（插好锁闭销）。 （2）确保司控器在零位，换向手柄中立位，断开电钥匙。 （3）制动系统断电，将电气控制柜上空气开关除QA80、QA43、QA44 （8）(车内照明）外全部断开。 （4）将总风缸管、列车管、平均管分别与本务机车各管对应相连，开 放截断塞门。投入） 单独制动控制可通过EBV单独制动手柄实施；均
电力机车制动系统第五章 CCB-Ⅱ型制动系统
CCBⅡ制动机主要部件及作用
LCDM
EBV IPM EPCU RIM
制动显示屏
电子制动阀 微处理器 电空控制单元 继电器接口模块
CCBⅡ制动机控制关系
主要部件控制关系
电子制动阀 EBV 电空控制单元 EPCU 基础制动 装置
继电器接口模块 RIM 机车控制系统 TCMS
集成处理器 IPM
制动显示器 LCDM
EPCU 电空控制单元
是制动系统的执 行部件，控制机 车空气管路压力。 由8个线路可更 换 BPCP 均衡风缸控制部分 ERCP DB三通阀 DBTV 16控制部分 16CP
20控制部分 20CP
制动缸控制部分 BCCP
13控制部分 13CP
电源接线盒 PSJB
EBV
电子制动阀
制动机人机接 口，也是制动 机的操纵部件。 发送指令至电 空控制单元。
LCDM 制动显示屏
制动机人机接 口，也是制动 机状态显示和 操作装置，通 过下方8个功 能键设定制动 机状态及参数。
LCDM 制动显示屏
F1－确认、执行 F2－取消 F3－进入设置检查，管压500KPa/600KPa设置，进 入其它设置 F4－操纵端/非操纵端设置，列车管压每按一次减少 10KPa设置 F5－列车管投入/切除设置，列车管每按一次增加 10KPa设置 F6－货车F2－取消/客车设置 F7－补风/不补风设置 F8－退出
DBTV模块组成和工作原理
CCBⅡ制动机控制关系
自阀
控制列车
ERCP BPCP 制动管压力 16CP BCCP 车辆制动机 机车制动缸
CCBⅡ制动机控制关系
控制机车
单阀 20CP
平均管压力
BCCP
CCBⅡ机车制动系统
自动手柄靠棘轮定位有运转位、最小减压（制动）位、 全制动位、抑制位、重联位、和紧急位，在最小制动 和全制动位之间是制动区，紧急位用红色标出
手柄可在重联位被锁闭（如当机车司机室为非操纵端 时），一旦EBV被锁闭，则手柄不能向任一方向移动， 所有的功能丧失
过充位仅在SS4G机车和青藏机车上有此位置，超出 均衡风缸定压约35kPa，过充位充风时，同时保持机 车制动缸压力 。原型制动机没有过充位
在重联模式下，16CP不受列车管压力下降的控制，仅受制 动缸平均管压力（BECP）的控制
在本务投入/切除模式下，制动缸压力与列车管减压量之间 的关系见表：
列车管增压14kPa时，制动缸压力会开始缓解；在单缓操作 时，手柄推向缓解位
电源故障时，16CP控制排出制动缸的压力空气，机车的制 动缸压力由DBTV（本务）或者20CP的压力控制
BPCP上的列车管压力传感器显示压力在LCDM上，用于司 机控制自动制动作用，当该传感器故障时，则显示16CP上 的列车管压力传感器测到的压力
第二节 系统构成
电空控制单元（EPCU）
4. 16控制模块（16CP）
响应列车管减压、制动缸平均管压力、单缓命令、在本务 操作模式时直接响应EBV置于制动区的位置，控制机车制 动缸压力
第二节 系统构成
电源连接盒（PJB）
包含DC/DC电源转换及接线端子，提供 110DC电源到EPCU及其他的外部设备
同时将机车蓄电池110VDC转变成66VDC 到XIPM
第二节 系统构成
继电器接口模块（RIM）
与本地机车的一些输入输出信号接口，包 含7个继电器输出
第二节 系统构成
单缓命令和EBV单独手柄位置，控制本务机车 和重联机车的制动缸平均管压力 制动缸平均管压力与列车管减压量的关系根据 下表的比例 当列车管由14kPa的增压，或者由单缓命令时， 制动缸平均管压力缓解 单独制动手柄从运转位经由制动区到全制动位， 制动缸平均管压力从0升至300kPa 当20CP故障，由16CP控制制动缸压力，制动 缸平均管没有压力
手柄可在重联位被锁闭（如当机车司机室为非操纵端 时），一旦EBV被锁闭，则手柄不能向任一方向移动， 所有的功能丧失
过充位仅在SS4G机车和青藏机车上有此位置，超出 均衡风缸定压约35kPa，过充位充风时，同时保持机 车制动缸压力 。原型制动机没有过充位
在重联模式下，16CP不受列车管压力下降的控制，仅受制 动缸平均管压力（BECP）的控制
在本务投入/切除模式下，制动缸压力与列车管减压量之间 的关系见表：
列车管增压14kPa时，制动缸压力会开始缓解；在单缓操作 时，手柄推向缓解位
电源故障时，16CP控制排出制动缸的压力空气，机车的制 动缸压力由DBTV（本务）或者20CP的压力控制
BPCP上的列车管压力传感器显示压力在LCDM上，用于司 机控制自动制动作用，当该传感器故障时，则显示16CP上 的列车管压力传感器测到的压力
第二节 系统构成
电空控制单元（EPCU）
4. 16控制模块（16CP）
响应列车管减压、制动缸平均管压力、单缓命令、在本务 操作模式时直接响应EBV置于制动区的位置，控制机车制 动缸压力
第二节 系统构成
电源连接盒（PJB）
包含DC/DC电源转换及接线端子，提供 110DC电源到EPCU及其他的外部设备
同时将机车蓄电池110VDC转变成66VDC 到XIPM
第二节 系统构成
继电器接口模块（RIM）
与本地机车的一些输入输出信号接口，包 含7个继电器输出
第二节 系统构成
单缓命令和EBV单独手柄位置，控制本务机车 和重联机车的制动缸平均管压力 制动缸平均管压力与列车管减压量的关系根据 下表的比例 当列车管由14kPa的增压，或者由单缓命令时， 制动缸平均管压力缓解 单独制动手柄从运转位经由制动区到全制动位， 制动缸平均管压力从0升至300kPa 当20CP故障，由16CP控制制动缸压力，制动 缸平均管没有压力
CCBⅡ机车制动系统解析
第二节 系统构成
制动手柄（EBV）
独立制动手柄的棘轮定位有运转位和全制动位， 在这两位置之间是制动区 单缓是靠独立制动手柄侧压实现，可以缓解自动 手柄作用产生的机车制动缸压力，但独立制动会 保持，两个手柄都在运转位时，机车制动缸压力 会被彻底缓解 手柄具有自动复位功能，缓解紧急制动时，单独 手柄复位后，紧急制动压力恢复 与原型制动机不同的是， 在SS4G机车和青藏机 车上设有独立制动的缓解位，在自动制动手柄处 于常用制动区和紧急制动位时彻底缓解机车制动
EBV制动手柄
过充位
缓解
第二节 系统构成
扩展的集成处理器模块（XIPM）
XIPM是CCBⅡ系统的中央处理器，包括电子电路、 处理器、继电器驱动电路 连接LCDM、RIM（继电器接口）模块、EBV、 EPCU模块的I/O接口 在XIPM的前面会有一些LED指示灯，提供系统操 作的反馈 前面还有便携式测试设备的连接接口，用于访问 数据日志，发现和处理故障及下载新的软件 和LCDM一起管理所有接口工作，经过Lonworks 网传输制动命令。（如果有动力分布式控制系统， 通过扩展的列车线接口模块和列车线继电器模块 管理着到机车列车线的接口）
第一节 概述
NYAB和Wabtec
都是在美国的国际生产制动机的大公司，
NYAB目前已被德国KNORR公司控股。 机车制动机从未在国产的机车上使用过，除 了进口机车以外，比如6K机车用的都是26－ L制动机。 电力机车8K用的是PBL2机车制动机，我国 的DK－1是根据PBL2的原理设计的。
CCBⅡ机车制动系统
概述 系统构成 基本作用 测试
CCBII制动系统
Page
5
CCBⅡ电空制动系统
三、CCBⅡ的组成 1）EBV（电子制动阀） EBV是CCBⅡ制动系统的人-机接口,它包括自动制动阀和单独制 动阀。操作者通过EBV向微机发出指令。EBV连接在网络中，它会发 送手柄的位置信号来实现自动制动、单独制动和缓解功能。将自动制 动阀手柄置于紧急制动位还能通过一个放风阀以机械的方式完成紧急 制动功能。 自动制动阀手柄和单独制动阀手柄都可以推到运转位实现列车和 CCBⅡ电空制动系统 机车的缓解。自动制动阀手柄可以在运转位、最小减压位、全制动位、 抑制位、重联位和紧急制动位之间切换。最小减压位和全制动位之间 为制动区。单独制动手柄可以在运转位和全制动位之间切换。最小减 压位和全制动位之间为制动区。
Page
6
CCBⅡ电空制动系统
单独制动阀手柄有一个“单缓”手柄位，通过侧压单独制动阀手 柄实现。当单独制动手柄处于运转位时，侧压单独制动阀可以完全缓 解自动制动阀手柄处于制动区时制动缸的压力直至0kPa。 当单独制动阀手柄处于制动区时，侧压单独制动阀手柄激活单独 缓解功能，可以快速缓解由自动制动控制阀所施加的机车制动，而由 单独制动阀控制所施加的制动仍然起作用。 EBV安装在司机室司机操纵台左侧，为桌式（水平）布置。自动 制动手柄在EBV左侧，单独制动手柄在 EBV右侧，图标在中间。 CCBⅡ电空制动系统
Page 11
CCBⅡ电空制动系统
这些部件装在EPCU平板上，完成不同的功能。下面是部件的分 类与说明： 1.列车管控制部分（BPCP） BPCP包含列车管中继阀，通过BPCP完成列车管投入/切除、列 车管保压/非保压以及紧急制动的触发等功能。 2.均衡风缸控制部分（ERCP） ERCP完成最初的均衡风缸控制，通过变化均衡风缸压力来控制 列车管压力。ERCP还包括无动力调节阀(DER)，在机车无动力时允 许列车管为机车总风缸充风以实现无火回送功能。 3.DB三通阀控制部分（DBTV） DBTV完成制动缸的备用控制、在电子系统失效时提供气动备份 功能。 4.16号管控制部分（16CP） 16CP完成最初的制动缸控制和均衡风缸备用制动系统
CCBII制动系统讲解(克诺尔制动机)
B-IPM Indicator LEDs
POWER -绿色LED表示IPM已加电。如果在IPM得电的情况下，指示
灯熄灭，则很有可能是电源失效。
CPU OK -根据内部看门狗计时器，该绿色LED显示IPM CPU的状况
良好，该LED表示IPM成功通过每15分钟进行一次的自检。
DP LEAD - This green LED is an indication that a given locomotive is in Distributed Power LEAD mode . DP REMOTE - This green LED is an indication that a given locomotive is in Distributed Power Remote mode. DP TX A - This amber LED is an indication that a given locomotive is transmitting DP radio messages on Radio A.
BC / DBTV Portions BC Release (Back-up Mode)
M R
BCCP
From 16 Portion
16
DCV1
From 20
Portion 20
# 46 EX
From 13 Portion 13 1 #3 vol 6 13 BO 16TV
AUX
AR
#57
DBTV #69 From BP Portion
Electronic Brake Valve
电子制动阀EBV
自动制动作用位置: 运转位——ERCP响应手柄位置，给均衡风缸充风到设定值；BPCP响应 均衡风缸压力变化，列车管被充风到均衡风缸设定压力；16CP响应列车 管压力变化，将作用管（16#管）压力排放；BCCP响应作用管压力变化 ，机车制动缸缓解；同时车辆副风缸充风，车辆制动机缓解。 常用制动区——即初制动与全制动之间。手柄放置在初制动位时，ERCP 响应手柄位置，均衡风缸压力将减少40kPa~60kPa；BPCP响应均衡风缸 压力变化，压力也减少40kPa~60kPa；16CP响应列车管压力变化，作用 管压力上升到70kPa~110kPa；BCCP响应作用管压力变化，机车制动缸 压力上升到作用管压力。手柄放置在全制动时，均衡风缸压力将减少 140kPa（定压500kPa）或170kPa （定压600kPa），制动缸压力将上升 到360kPa（定压500kPa）或420kPa （定压600kPa）。手柄放置在初制 动与全制动之间时，均衡风缸将根据手柄的不同位置减少压力。
电力机车制动系统第五章 CCB-Ⅱ型制动系统
组成及缓解状态
制动状态
无动力回送
制动管控制模块BPCP
制动管控制模块BPCP接收来自均衡风缸的压力，由内 部BP作用阀响应其变化并使制动管快速的产生与均衡 风缸相同的压力，从而完成列车的制动、保压和缓解 。它的作用相当于中继阀的作用。 当发现制动管压力快速下降或接收到来自制动制动阀 、IPM的紧急制动指令，制动管控制模块BPCP会加快 制动管减压产生紧急制动。此作用相当于紧急阀和电 动防风阀的作用。
均衡风缸控制模块ERCP
均衡风缸控制模块ERCP接收来自电子制动阀 的自动制动指令、微处理器以及机车监控系统 的指令来控制机车均衡风缸的压力。 能够准确的控制均衡风缸的压力，且具有自保 压功能，如果此模块发生了故障，会自动由其 他模块（16CP）来代替其功能 无动力回送装置也集成在均衡风缸控制模块内 部
BPCP组成及缓解状态
BPCP制动状态
BPCP紧急制动状态1
BPCP紧急制动状态2
BPCP紧急制动状态3
16CP控制模块
用来产生制动缸的控制压力，其基本功能类 似于分配阀的作用。 本机模式下，16号管增加的压力同制动管减 少的压力的比例为2.5：1，并且16号管增 加的压力最大不超过450kPa。 在ER控制单元故障情况下，16CP与制动缸 隔离，通过3个电磁阀的动作连接到均衡风 缸, 16CP可以控制均衡风缸的压力。制动 缸的控制压力则由DBTV控制。
13CP组成及工作原理
BCCP模块
BCCP从16CP或平均管接收到制动缸预控压力（ 作用管），产生制动缸压力。 BCCP属大通道的空气中继阀，它用总风缸作为 供风风源，16号管和平均管作为控制压力，对机 车制动缸进行充风和排风控制。 在失电状态下，BCCP会使制动缸通过PVPL与平 均管相连，产生平均管压力。
CCBII制动系统知识讲解
Page 7
CCBⅡ电空制动系统
BIPM安装在机车司机室的无线电子设备柜内，作为CCBⅡ电空制动 系统的主处理器与机车进行通信，通过LON 网络将制动和缓解命令 传至电子空气控制单元(EPCU)模块。BIPM满足机车系统集成（LSI） 技术规范的机械要求（LSI是英文Locomotive System Integration的缩 写，机车接口工业标准，用于将标准第三方设备连接到控制系统）。 BIPM主要包括系统电子、处理器、继电器驱动电路及与机车处理控 制器模块（ILC）、EBV模块及电子空气控制单元(EPCU)的接口板。
自动制动阀手柄和单独C制CB动Ⅱ电阀空制手动柄系统都可以推到运转位实现列车和 机车的缓解。自动制动阀手柄可以在运转位、最小减压位、全制动位、 抑制位、重联位和紧急制动位之间切换。最小减压位和全制动位之间 为制动区。单独制动手柄可以在运转位和全制动位之间切换。最小减 压位和全制动位之间为制动区。
Page 5
在BIPM(集中处理器模块)前板上还有一个便携测试单元插接口，它可 用于故障处理数据日志的访C问CBⅡ及电新空制软动系件统的下载
Page 8
CCBⅡ电空制动系统
3）EPCU（电子空气控制单元）
Page 9
CCBⅡ电空制动系统
电子空气控制单元（EPCU）由一些模块化的LRU组成，这些LRU控 制着所有空气控制压力的变化。根据机车的实际应用，电子空气控制 单元（EPCU）也可以加入一个制动控制模块（BCM）。EPCU安装 在空气制动柜内，由安装在阀柜或集中安装平板上的电子空气制动装 置组成。除风缸安装在阀柜的背面以外，其它装置均安装在阀柜的正 面（总风滤清器装在EPCU上）。下面列出了EPCU集中安装平板上 的装置：
这些部件装在EPCU平板上，完成不同的功能。下面是部件的分 类与说明：
CCBⅡ电空制动系统
BIPM安装在机车司机室的无线电子设备柜内，作为CCBⅡ电空制动 系统的主处理器与机车进行通信，通过LON 网络将制动和缓解命令 传至电子空气控制单元(EPCU)模块。BIPM满足机车系统集成（LSI） 技术规范的机械要求（LSI是英文Locomotive System Integration的缩 写，机车接口工业标准，用于将标准第三方设备连接到控制系统）。 BIPM主要包括系统电子、处理器、继电器驱动电路及与机车处理控 制器模块（ILC）、EBV模块及电子空气控制单元(EPCU)的接口板。
自动制动阀手柄和单独C制CB动Ⅱ电阀空制手动柄系统都可以推到运转位实现列车和 机车的缓解。自动制动阀手柄可以在运转位、最小减压位、全制动位、 抑制位、重联位和紧急制动位之间切换。最小减压位和全制动位之间 为制动区。单独制动手柄可以在运转位和全制动位之间切换。最小减 压位和全制动位之间为制动区。
Page 5
在BIPM(集中处理器模块)前板上还有一个便携测试单元插接口，它可 用于故障处理数据日志的访C问CBⅡ及电新空制软动系件统的下载
Page 8
CCBⅡ电空制动系统
3）EPCU（电子空气控制单元）
Page 9
CCBⅡ电空制动系统
电子空气控制单元（EPCU）由一些模块化的LRU组成，这些LRU控 制着所有空气控制压力的变化。根据机车的实际应用，电子空气控制 单元（EPCU）也可以加入一个制动控制模块（BCM）。EPCU安装 在空气制动柜内，由安装在阀柜或集中安装平板上的电子空气制动装 置组成。除风缸安装在阀柜的背面以外，其它装置均安装在阀柜的正 面（总风滤清器装在EPCU上）。下面列出了EPCU集中安装平板上 的装置：
这些部件装在EPCU平板上，完成不同的功能。下面是部件的分 类与说明：
ccbⅱ制动机课件(hxn5)
ccbⅱ制动机课件(hxn5)日期:目录•ccbⅱ制动机概述•ccbⅱ制动机的部件•ccbⅱ制动机的操作与维护•ccbⅱ制动机的检修与保养•ccbⅱ制动机的发展趋势与展望ccbⅱ制动机概述为机车提供压缩空气，经过压缩后的空气会进入总风缸，为机车提供足够的压力。
空气压缩机部分控制部分制动执行部分负责控制制动机的各种功能，包括制动和缓解等操作。
将控制部分传来的指令转化为实际的制动效果，包括基础制动装置和风缸制动装置等。
030201ccbⅱ制动机的组成当需要缓解时，控制部分会通过控制阀的作用，使制动缸内的压缩空气排出，活塞杆在缓解弹簧的作用下回复原位，闸瓦离开车轮踏面，实现缓解操作。
通过控制压缩空气的流量和压力，实现对机车制动和缓解的操作。
当需要制动时，空气压缩机将压缩空气送入制动缸，推动基础制动装置的活塞杆，使活塞杆移动，进而通过杠杆原理推动闸瓦移动，使闸瓦紧贴车轮踏面，实现制动效果。
ccbⅱ制动机的基本原理设有紧急制动阀在紧急情况下，可以迅速触发紧急制动阀，使机车在最短的时间内实现紧急制动。
制动缸采用双室结构可以更好地分配制动和缓解时的压力，提高制动的平稳性和缓解的迅速性。
采用双阀口式制动阀该阀结构简单，性能稳定，可靠性高，适合于机车的高速制动和缓解操作。
ccbⅱ制动机的特点ccbⅱ制动机的部件空气压缩机是ccbⅱ制动机的重要组成部分，主要作用是产生压缩空气，为整个制动机提供动力源。
空气压缩机概述空气压缩机主要由气缸、曲轴、连杆、活塞、进气阀和排气阀等组成。
空气压缩机的组成空气压缩机具有体积小、重量轻、易维护、可靠性高等优点。
空气压缩机的特点空气压缩机部分制动阀是ccbⅱ制动机的核心部件之一，主要作用是控制列车的制动和缓解操作。
制动阀概述制动阀主要由阀体、阀盖、活塞、弹簧、气路板等组成。
制动阀的组成制动阀在工作时，根据活塞两侧的压力差来控制气路的通断，从而实现列车的制动和缓解操作。
制动阀的工作原理制动阀部分基础制动装置部分基础制动装置概述基础制动装置是ccbⅱ制动机的重要部件之一，主要作用是吸收列车制动时的能量，使列车减速或停车。
CCBII制动系统讲解(克诺尔制动机)
促进产业链协同发展
制动系统的技术创新将带动整个产业链的协同发展，包括材料、零 部件、装备制造等相关领域。
提升行业竞争力
通过技术创新和改进，提高制动系统的性能和安全性，增强行业的 竞争力，推动行业的快速发展。
引领行业变革
制动系统的技术创新将引领整个行业的变革，推动行业向智能化、绿 色化、高效化的方向发展。
通过摩擦力将动能转化为热能 ，实现列车减速或停车。
与其他制动系统的比较
01
与KB型制动系统相比，CCBII制 动系统具有更高的制动性能和更 稳定的防滑控制。
02
与EP2002型制动系统相比， CCBII制动系统的维护成本较低， 且对环境适应性较强。
03
ccbii制动系统在克诺尔制动机中的应
用
应用场景
在全球范围内，CCBII制动系统的应用 前景广阔，特别是在高速铁路、城市 轨道交通等领域，具有广泛的市场需 求和应用前景。
未来，CCBII制动系统有望与其他智能 技术相结合，实现更加智能化、自动 化的列车制动控制，进一步提高列车 运行的安全性和效率。
THANKS
感谢观看
城市轨道交通
克诺尔CCBII制动系统广泛应用于城市轨道交通车辆，提供可靠的 制动解决方案，确保列车运行安全。
高速铁路
在高速动车组中，克诺尔CCBII制动系统也得到了广泛应用，为列 车提供快速、稳定的制动响应。
货运列车
对于货运列车，克诺尔CCBII制动系统同样适用，满足不同重量和 速度的制动需求。
实际效果与表现
市场前景与发展趋势
市场需求增长
随着轨道交通行业的快速发展，对高性能制 动系统的需求不断增长，市场前景广阔。
技术升级换代
随着技术的不断进步，制动系统将不断升级换代， 提高性能和安全性，满足更高标准的需求。
制动系统的技术创新将带动整个产业链的协同发展，包括材料、零 部件、装备制造等相关领域。
提升行业竞争力
通过技术创新和改进，提高制动系统的性能和安全性，增强行业的 竞争力，推动行业的快速发展。
引领行业变革
制动系统的技术创新将引领整个行业的变革，推动行业向智能化、绿 色化、高效化的方向发展。
通过摩擦力将动能转化为热能 ，实现列车减速或停车。
与其他制动系统的比较
01
与KB型制动系统相比，CCBII制 动系统具有更高的制动性能和更 稳定的防滑控制。
02
与EP2002型制动系统相比， CCBII制动系统的维护成本较低， 且对环境适应性较强。
03
ccbii制动系统在克诺尔制动机中的应
用
应用场景
在全球范围内，CCBII制动系统的应用 前景广阔，特别是在高速铁路、城市 轨道交通等领域，具有广泛的市场需 求和应用前景。
未来，CCBII制动系统有望与其他智能 技术相结合，实现更加智能化、自动 化的列车制动控制，进一步提高列车 运行的安全性和效率。
THANKS
感谢观看
城市轨道交通
克诺尔CCBII制动系统广泛应用于城市轨道交通车辆，提供可靠的 制动解决方案，确保列车运行安全。
高速铁路
在高速动车组中，克诺尔CCBII制动系统也得到了广泛应用，为列 车提供快速、稳定的制动响应。
货运列车
对于货运列车，克诺尔CCBII制动系统同样适用，满足不同重量和 速度的制动需求。
实际效果与表现
市场前景与发展趋势
市场需求增长
随着轨道交通行业的快速发展，对高性能制 动系统的需求不断增长，市场前景广阔。
技术升级换代
随着技术的不断进步，制动系统将不断升级换代， 提高性能和安全性，满足更高标准的需求。
CCBII制动系统知识讲解
自动制动阀手柄和单独C制CB动Ⅱ电阀空制手动柄系统都可以推到运转位实现列车和 机车的缓解。自动制动阀手柄可以在运转位、最小减压位、全制动位、 抑制位、重联位和紧急制动位之间切换。最小减压位和全制动位之间 为制动区。单独制动手柄可以在运转位和全制动位之间切换。最小减 压位和全制动位之间为制动区。
Page 5
这些部件装在EPCU平板上，完成不同的功能。下面是部件的分 类与说明：
1.列车管控制部分（BPCP） BPCP包含列车管中继阀，通过BPCP完成列车管投入/切除、列 车管保压/非保压以及紧急制动的触发等功能。 2.均衡风缸控制部分（ERCP） ERCP完成最初的均衡风缸控制，通过变化均衡风缸压力来控制 列车管压力。ERCP还包括无动力调节阀(DER)，在机车无动力时允 许列车管为机车总风缸充风以实现无火回送功能。 3.DB三通阀控制部分（DBTV） DBTV完成制动缸的备用控制、在电子系统失效时提供气动备份 功能。 4.16号管控制部分（16CP） 16CP完成最初的制动缸控制和均衡风缸备用控制功能。
Page 4
CCBⅡ电空制动系统
三、CCBⅡ的组成 1）EBV（电子制动阀）
EBV是CCBⅡ制动系统的人-机接口,它包括自动制动阀和单独制 动阀。操作者通过EBV向微机发出指令。EBV连接在网络中，它会发 送手柄的位置信号来实现自动制动、单独制动和缓解功能。将自动制 动阀手柄置于紧急制动位还能通过一个放风阀以机械的方式完成紧急 制动功能。
列车管控制部分（BPCP） 均衡风缸控制部分（ERCP） DB三通阀控制部分（DBTV） 16号管控制部分（16CP） 电源接线盒（PSJB） 制动缸控制部分（BCCP） 无火回送装置切除 20号管控制部分（20CP） 13号管控制部分（13CP） 总风缸滤清器
Page 5
这些部件装在EPCU平板上，完成不同的功能。下面是部件的分 类与说明：
1.列车管控制部分（BPCP） BPCP包含列车管中继阀，通过BPCP完成列车管投入/切除、列 车管保压/非保压以及紧急制动的触发等功能。 2.均衡风缸控制部分（ERCP） ERCP完成最初的均衡风缸控制，通过变化均衡风缸压力来控制 列车管压力。ERCP还包括无动力调节阀(DER)，在机车无动力时允 许列车管为机车总风缸充风以实现无火回送功能。 3.DB三通阀控制部分（DBTV） DBTV完成制动缸的备用控制、在电子系统失效时提供气动备份 功能。 4.16号管控制部分（16CP） 16CP完成最初的制动缸控制和均衡风缸备用控制功能。
Page 4
CCBⅡ电空制动系统
三、CCBⅡ的组成 1）EBV（电子制动阀）
EBV是CCBⅡ制动系统的人-机接口,它包括自动制动阀和单独制 动阀。操作者通过EBV向微机发出指令。EBV连接在网络中，它会发 送手柄的位置信号来实现自动制动、单独制动和缓解功能。将自动制 动阀手柄置于紧急制动位还能通过一个放风阀以机械的方式完成紧急 制动功能。
列车管控制部分（BPCP） 均衡风缸控制部分（ERCP） DB三通阀控制部分（DBTV） 16号管控制部分（16CP） 电源接线盒（PSJB） 制动缸控制部分（BCCP） 无火回送装置切除 20号管控制部分（20CP） 13号管控制部分（13CP） 总风缸滤清器
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二节 系统构成
第二节 系统构成
结构原理图
第二节 系统构成 CCBⅡ系统组成
第二节 系统构成 CCBⅡ系统组成
LCDM机车司机室显示模块 两套EBV（制动手柄，每个司机室各一），包括
自动制动和独立制动 一个XIPM，是制动系统的计算机中心，XIPM管
理着制动系统和司机室显示模块的电气接口，以 及其他机车的输入、输出 一个RIM，与XIPM接口的RIM对机车本地进行控 制 一个EPCU，8个可在线替换的模块LRU，管理机 车空气接口，机车制动缸、列车管、制动缸平均 管，5个LRU之间用Lonworks网络技术通讯连接， 控制实现各种作用。
60年代初，机车内电化开始起步，并且机车要求 双端操纵，研制并开始使用EL－14型机车制动机。
66年四方所和天津工厂开始研制JZ－7机车制动机， 78年鉴定，主要用于内燃机车。
74年铁科院机辆所和株洲电力机车工厂、眉山车 辆工厂共同研制成功DK－1型机车电控制动机，后 主要用于电力机车。
CCBⅡ机车制动系统
第二节 系统构司成机室显示模块（LCDM）
LCDM实时显示： （1）均衡风缸压力ER（kPa） （2）列车管压力BP（kPa） （3）总风缸压力MR（kPa） （4）制动缸压力BC（kPa） （5）列车管流量FLOW（CMM） 主要显示为中文
第二节 系统构成 制动手柄（EBV）
人机接口（MMI），电子制动阀，包括自动和独 立制动
用CCBⅡ对GE来讲是最简单和熟悉的，不用对 制动接口进行新的设计工作
第一节 概述
CCBⅡ的引进
CCBⅡ的有些模块是NYAB和GE公司联合开发的，集 成了双方的技术。
导致了KNORR公司的CCBⅡ制动机在中国的铁路机 车上装车试用，5台机车都装的单节。
在湖东机务段装车的LOCOTROL与CCBⅡ的系统经历 了2万吨的组合列车试验，试验是成功的。
CCBⅡ机车制动系统
概述 系统构成 基本作用 测试
CCBⅡ机车制动系统
第一节 概述
第一节 概述
CCB Ⅱ和26－L、JZ－7机车制动机
26－L机车制动机在北美铁路机车上使用 我国的JZ－7机车空气制动机就是以26－L为原
型参考设计的 CCB Ⅱ是第二代电子化的26－L机车制动机，
由NYAB公司1995年研制生产 同时Wabtec也研制生产类似的制动机，EPIC和
手柄具有自动复位功能，缓解紧急制动时，单独 手柄复位后，紧急制动压力恢复
与原型制动机不同的是， 在SS4G机车和青藏机 车上设有独立制动的缓解位，在自动制动手柄处 于常用制动区和紧急制动位时彻底缓解机车制动
EBV制动手柄
过充位
缓解
第二节 系统构成
扩展的集成处理器模块（XIPM）
XIPM是CCBⅡ系统的中央处理器，包括电子电路、 处理器、继电器驱动电路
铁道部增加SS4G机车安装LOCOTROL系统设备数量， 总数200台，同时也就增加了CCBⅡ的数量。
在引进的进口机车制动系统逐步开始采用CCBⅡ机的发展
最早的ET－6型机车制动机用于蒸汽机车，由于H －6型制动阀紧急排风速度太慢，列车不易发生紧 急。
连接LCDM、RIM（继电器接口）模块、EBV、 EPCU模块的I/O接口
在XIPM的前面会有一些LED指示灯，提供系统操 作的反馈
前面还有便携式测试设备的连接接口，用于访问 数据日志，发现和处理故障及下载新的软件
和LCDM一起管理所有接口工作，经过Lonworks 网传输制动命令。（如果有动力分布式控制系统， 通过扩展的列车线接口模块和列车线继电器模块 管理着到机车列车线的接口）
2005年5月，SS4G机车的CCBⅡ制动机过充位试验
第二节 系统构成 制动手柄（EBV）
独立制动手柄的棘轮定位有运转位和全制动位， 在这两位置之间是制动区
单缓是靠独立制动手柄侧压实现，可以缓解自动 手柄作用产生的机车制动缸压力，但独立制动会 保持，两个手柄都在运转位时，机车制动缸压力 会被彻底缓解
第一节 概述
CCBⅡ的引进
KNORR公司的CCBⅡ引进源于2003年底。铁路跨 越式发展，大秦线开行2万吨列车、年运量2亿 吨的目标。
与GE公司进行引进LOCOTROL无线动力分布式控 制系统的谈判。
在大秦线装了5台机车的LOCOTROL系统设备， 原要求GE在SS4G机车上装LOCOTROL，制动机是 DK－1，GE针对这个项目提出了几个方案，包 括和DK－1的，也包括和CCBⅡ的。
第二节 系统构司成机室显示模块（LCDM）
LCDM是司机的主要装置，安装在操纵台上 日光下易读，10.4寸屏幕 ，有8个功能键作为选
择菜单 LCDM可用于： （1）空气制动模式的选择 （2）列车管的投入/切除选择 （3）均衡风缸定压设定 （4）列车管压力补风/非补风选择 （5）空气制动诊断日志 （6）系统状态 （7）报警显示
EPIC Ⅱ，包括Fast Brake，也都是电子化的 26－L机车制动机
第一节 概述 NYAB和Wabtec
都是在美国的国际生产制动机的大公司， NYAB目前已被德国KNORR公司控股。
机车制动机从未在国产的机车上使用过，除 了进口机车以外，比如6K机车用的都是26－ L制动机。
电力机车8K用的是PBL2机车制动机，我国 的DK－1是根据PBL2的原理设计的。
连接着分布式的Lon网络和EPCU上的5个智能模 块
EBV同时包含有一个凸轮驱动的空气阀，当自动 手柄在紧急位时可以造成空气的紧急制动，不管 EBV是否有电。
EBV水平安装，自动手柄在左侧，独立手柄在右 侧，中间是刻度盘，刻度盘用中文显示手柄位置
第二节 系统构成 制动手柄（EBV）
自动和独立手柄均是推为制动，拉为缓解
自动手柄靠棘轮定位有运转位、最小减压（制动）位、 全制动位、抑制位、重联位、和紧急位，在最小制动 和全制动位之间是制动区，紧急位用红色标出
手柄可在重联位被锁闭（如当机车司机室为非操纵端 时），一旦EBV被锁闭，则手柄不能向任一方向移动， 所有的功能丧失
过充位仅在SS4G机车和青藏机车上有此位置，超出 均衡风缸定压约35kPa，过充位充风时，同时保持机 车制动缸压力 。原型制动机没有过充位
第二节 系统构成
结构原理图
第二节 系统构成 CCBⅡ系统组成
第二节 系统构成 CCBⅡ系统组成
LCDM机车司机室显示模块 两套EBV（制动手柄，每个司机室各一），包括
自动制动和独立制动 一个XIPM，是制动系统的计算机中心，XIPM管
理着制动系统和司机室显示模块的电气接口，以 及其他机车的输入、输出 一个RIM，与XIPM接口的RIM对机车本地进行控 制 一个EPCU，8个可在线替换的模块LRU，管理机 车空气接口，机车制动缸、列车管、制动缸平均 管，5个LRU之间用Lonworks网络技术通讯连接， 控制实现各种作用。
60年代初，机车内电化开始起步，并且机车要求 双端操纵，研制并开始使用EL－14型机车制动机。
66年四方所和天津工厂开始研制JZ－7机车制动机， 78年鉴定，主要用于内燃机车。
74年铁科院机辆所和株洲电力机车工厂、眉山车 辆工厂共同研制成功DK－1型机车电控制动机，后 主要用于电力机车。
CCBⅡ机车制动系统
第二节 系统构司成机室显示模块（LCDM）
LCDM实时显示： （1）均衡风缸压力ER（kPa） （2）列车管压力BP（kPa） （3）总风缸压力MR（kPa） （4）制动缸压力BC（kPa） （5）列车管流量FLOW（CMM） 主要显示为中文
第二节 系统构成 制动手柄（EBV）
人机接口（MMI），电子制动阀，包括自动和独 立制动
用CCBⅡ对GE来讲是最简单和熟悉的，不用对 制动接口进行新的设计工作
第一节 概述
CCBⅡ的引进
CCBⅡ的有些模块是NYAB和GE公司联合开发的，集 成了双方的技术。
导致了KNORR公司的CCBⅡ制动机在中国的铁路机 车上装车试用，5台机车都装的单节。
在湖东机务段装车的LOCOTROL与CCBⅡ的系统经历 了2万吨的组合列车试验，试验是成功的。
CCBⅡ机车制动系统
概述 系统构成 基本作用 测试
CCBⅡ机车制动系统
第一节 概述
第一节 概述
CCB Ⅱ和26－L、JZ－7机车制动机
26－L机车制动机在北美铁路机车上使用 我国的JZ－7机车空气制动机就是以26－L为原
型参考设计的 CCB Ⅱ是第二代电子化的26－L机车制动机，
由NYAB公司1995年研制生产 同时Wabtec也研制生产类似的制动机，EPIC和
手柄具有自动复位功能，缓解紧急制动时，单独 手柄复位后，紧急制动压力恢复
与原型制动机不同的是， 在SS4G机车和青藏机 车上设有独立制动的缓解位，在自动制动手柄处 于常用制动区和紧急制动位时彻底缓解机车制动
EBV制动手柄
过充位
缓解
第二节 系统构成
扩展的集成处理器模块（XIPM）
XIPM是CCBⅡ系统的中央处理器，包括电子电路、 处理器、继电器驱动电路
铁道部增加SS4G机车安装LOCOTROL系统设备数量， 总数200台，同时也就增加了CCBⅡ的数量。
在引进的进口机车制动系统逐步开始采用CCBⅡ机的发展
最早的ET－6型机车制动机用于蒸汽机车，由于H －6型制动阀紧急排风速度太慢，列车不易发生紧 急。
连接LCDM、RIM（继电器接口）模块、EBV、 EPCU模块的I/O接口
在XIPM的前面会有一些LED指示灯，提供系统操 作的反馈
前面还有便携式测试设备的连接接口，用于访问 数据日志，发现和处理故障及下载新的软件
和LCDM一起管理所有接口工作，经过Lonworks 网传输制动命令。（如果有动力分布式控制系统， 通过扩展的列车线接口模块和列车线继电器模块 管理着到机车列车线的接口）
2005年5月，SS4G机车的CCBⅡ制动机过充位试验
第二节 系统构成 制动手柄（EBV）
独立制动手柄的棘轮定位有运转位和全制动位， 在这两位置之间是制动区
单缓是靠独立制动手柄侧压实现，可以缓解自动 手柄作用产生的机车制动缸压力，但独立制动会 保持，两个手柄都在运转位时，机车制动缸压力 会被彻底缓解
第一节 概述
CCBⅡ的引进
KNORR公司的CCBⅡ引进源于2003年底。铁路跨 越式发展，大秦线开行2万吨列车、年运量2亿 吨的目标。
与GE公司进行引进LOCOTROL无线动力分布式控 制系统的谈判。
在大秦线装了5台机车的LOCOTROL系统设备， 原要求GE在SS4G机车上装LOCOTROL，制动机是 DK－1，GE针对这个项目提出了几个方案，包 括和DK－1的，也包括和CCBⅡ的。
第二节 系统构司成机室显示模块（LCDM）
LCDM是司机的主要装置，安装在操纵台上 日光下易读，10.4寸屏幕 ，有8个功能键作为选
择菜单 LCDM可用于： （1）空气制动模式的选择 （2）列车管的投入/切除选择 （3）均衡风缸定压设定 （4）列车管压力补风/非补风选择 （5）空气制动诊断日志 （6）系统状态 （7）报警显示
EPIC Ⅱ，包括Fast Brake，也都是电子化的 26－L机车制动机
第一节 概述 NYAB和Wabtec
都是在美国的国际生产制动机的大公司， NYAB目前已被德国KNORR公司控股。
机车制动机从未在国产的机车上使用过，除 了进口机车以外，比如6K机车用的都是26－ L制动机。
电力机车8K用的是PBL2机车制动机，我国 的DK－1是根据PBL2的原理设计的。
连接着分布式的Lon网络和EPCU上的5个智能模 块
EBV同时包含有一个凸轮驱动的空气阀，当自动 手柄在紧急位时可以造成空气的紧急制动，不管 EBV是否有电。
EBV水平安装，自动手柄在左侧，独立手柄在右 侧，中间是刻度盘，刻度盘用中文显示手柄位置
第二节 系统构成 制动手柄（EBV）
自动和独立手柄均是推为制动，拉为缓解
自动手柄靠棘轮定位有运转位、最小减压（制动）位、 全制动位、抑制位、重联位、和紧急位，在最小制动 和全制动位之间是制动区，紧急位用红色标出
手柄可在重联位被锁闭（如当机车司机室为非操纵端 时），一旦EBV被锁闭，则手柄不能向任一方向移动， 所有的功能丧失
过充位仅在SS4G机车和青藏机车上有此位置，超出 均衡风缸定压约35kPa，过充位充风时，同时保持机 车制动缸压力 。原型制动机没有过充位
