ANSYS模态分析实例
ANSYS模态分析教程及实例讲解解析
模态分析的定义
模态分析可以确定一个结 构的固有频率和振型，固 有频率和振型是承受动态 载荷结构设计中的重要参 数。 如果要进行模态叠加法谐 响应分析或瞬态动力学分 析，固有频率和振型也是 必要的。 所有动力学分析的基础。
模态分析的优点
模态分析的用途：
使结构设计避免共振或以特定频率进行振动（例如桥梁 设计）； 使工程师可以认识到结构对于不同类型的动力载荷是如 何响应的； 有助于在其它动力分析中估算求解控制参数（如时间步 长）。
要点：振动外力的周期和结构固有周期一致或接近则要发生共振。 共振因为会使振动变得越来越强，一般应该避免。
频率分析的相关知识
设计就来时，停止前发出突突的响声并晃动起 来。 这是洗衣机的固有频率和马达的转速一致时产生的共振现象。 要把脱水时马达的转速设计成洗衣机的1阶固有频率以上。从而，在脱水过 程中不会产生共振现象。 洗衣机的马达的转速直到停止前与它的固有频率相一致，产生共振，发出 突突声音。此后，因为很短时间即停止，洗衣机不会损坏。
模态分析的用途
有预应力的结构进行模态分析。例如旋转的涡轮 叶片。 循环对称结构模态分析。允许对循环对称结构的 一部分进行建模，而分析产生整个结构的振型。 ANSYS的模态分析都是线性分析。 ANSYS中的模态提取方法：
Block Lanzos（默认）、子空间、PowerDynamics、缩 减法、非对称法、阻尼法和QR 阻尼法。后两种允许结 构中包含阻尼。
应力
应变
内容简介 模态分析的背景简介 ANSYS模态分析功能介绍 模态分析实例操作演示
学习要点
频率分析的相关知识
什么是振动 固有频率 固有振动模态 共振
频率分析的相关知识
ANSYS模态分析教程及实例讲解
结构动态特性的改善方法
增加结构阻尼
通过增加结构阻尼，可以有效地吸收和消耗振动能量，减小结构 的振动幅值和响应时间。
优化结构布局
通过合理地布置结构的质量、刚度和阻尼分布，可以改善结构的动 态特性，提高结构的稳定性和安全性。
加强关键部位
对于关键部位，应加强其刚度和稳定性，以减小其对整体结构的振 动影响。
ansys模态分析教程及实例讲解
目 录
• 引言 • ANSYS模态分析基础 • ANSYS模态分析实例 • 模态分析结果解读 • 模态分析的优化设计 • 总结与展望
01 引言
ห้องสมุดไป่ตู้
目的和背景
01
了解模态分析在工程领域的应用 价值，如预测结构的振动特性、 优化设计等。
02
掌握ANSYS软件进行模态分析的 基本原理和方法。
挑战
未来模态分析面临的挑战主要包括处理大规模复杂结构 、模拟真实环境下的动力学行为以及提高分析的实时性 。随着结构尺寸和复杂性的增加，如何高效地处理大规 模有限元模型和计算海量数据成为亟待解决的问题。同 时，为了更准确地模拟实际工况下的结构动力学行为， 需要发展更加逼真的边界条件和载荷条件设置方法。此 外，提高模态分析的实时性对于一些实时监测和反馈控 制的应用场景也具有重要的意义。
模态分析基于振动理论，将复杂结构系统分解为若干个独立的模态，每个模态具有 特定的固有频率和振型。
模态分析可以帮助工程师了解结构的动态行为，预测结构的振动响应，优化结构设 计。
模态分析的步骤
建立模型
施加约束
求解
结果分析
根据实际结构建立有限 元模型，包括几何形状、 材料属性、连接方式等。
根据实际工况，对模型 施加约束条件，如固定
ANSYS模态分析教程及实例讲解
准备工作
哪种分析类型？
当您选择了结构分析，接下来的问题是： 静力还是动力分析？ 线性还是非线性分析？ 要回答这些问题，先要知道物体承受什么样的 激励（载荷），因为下述三种类型的力决定了 它的响应 静力（刚？
静力与动力分析的区别 静力分析假定只有刚度力是重要的。 动力分析考虑所有三种类型的力。
频率分析的相关知识
固有频率（以钟摆为例） 钟摆的振动所经过的时间越来越小，最后停了下来。 这是因为空气的阻碍、磨擦的阻碍等的阻力妨碍了钟摆的摆动（振 动）。 因为这样的阻力作用使振动衰减的力而起作用，被称为衰减力。
钟摆在没有外部而来的强迫它摆动的力（重力除外）作用下的振动 称为自由振动。 与此相对应，地震和汽车因为地基能、发动机等的强迫力作用下的 振动称为强迫振动。 任何结构都具有其固有频率（固有周期），其值由其本身的结构所决定 自由振动是一种无衰减力的振动状态，它将永远不停地振动下去。
频率分析的相关知识
静力分析中，节点位移是主要的未知量。[K]d=F中[K]为刚度 矩阵，d为节点位移的未知量，而F为节点载荷的已知量。 在动力学分析中，增加阻尼矩阵[C]和质量矩阵[M]
上式为典型的在有阻尼的交迫振动方程。当缺少阻尼及外力 时，该缺少阻尼及外力时（自由振动），该方程式简化为
频率分析的相关知识
应力
应变
内容简介 模态分析的背景简介 ANSYS模态分析功能介绍 模态分析实例操作演示
学习要点
频率分析的相关知识
什么是振动 固有频率 固有振动模态 共振
频率分析的相关知识
什么是振动？
钟摆和秋千的摆动，是我们身边最典型的振动现象。 乐器的弦振动而发出声音。 小提琴用弓拉弦，吉他用手指或拨片拨弦，在钢琴上敲 击琴键则小锤打击琴弦而使琴弦振动起来。 洗衣机在脱水时也会突突突地产生很大的振动现象。 按摩机是机械的振动，地震则是大地的振动。 如果在不平整的地上或公路上开车的话，也会感到让人 心情变坏的烦人的振动。
ANSYS模态分析实例!
ANSYS模态分析实例!下面以一个简单的悬臂梁为例，介绍如何进行ANSYS模态分析。
首先，在ANSYS软件中创建一个新的工程，并导入悬臂梁的三维模型。
然后，选择“模态分析”模块，进行模态分析设置。
在模态分析设置中，需要设置分析类型、求解器、收敛准则等参数。
在悬臂梁的模态分析中，我们可以选择进行固有频率和振型的分析。
固有频率是结构的自由振动频率，振型是结构在不同固有频率下的形态和振动模式。
为了进行分析，需要给出悬臂梁的材料属性、几何属性和边界条件。
在模态分析中，材料属性可以通过给定材料的密度、弹性模量和泊松比来定义。
几何属性需要给定悬臂梁的截面形状和尺寸。
边界条件则是指定悬臂梁的支撑方式，例如给定支座的约束条件。
在模态分析设置完成后，就可以进行求解了。
ANSYS软件将根据给定的参数进行求解，并输出悬臂梁的固有频率和振型。
用户可以根据固有频率的大小和频率分布，判断结构是否具有较好的动力特性，并针对不足之处进行优化。
通过模态分析，我们可以了解悬臂梁的固有频率和振型，进而评估结构是否满足设计要求。
对于悬臂梁来说，固有频率越高，说明结构越刚硬，越不容易发生振动。
结构的固有频率还与其几何形状、材料特性和约束条件有关。
此外，模态分析还可以帮助设计师发现结构的共振现象，即当外力频率接近结构的固有频率时，会引起结构的剧烈振动。
共振现象会对结构的安全稳定性产生重要影响，因此在设计中需要避免共振现象，或者通过在结构中引入阻尼器等装置来削弱共振效应。
综上所述，ANSYS模态分析是一种用于了解结构动力特性的数值模拟方法。
通过模态分析，可以获取结构的固有频率和振型，并评估结构的动力性能。
在实际工程中，模态分析可以为设计师提供结构优化的依据，以满足设计要求。
ANSYS模态分析教程及实例讲解
任何结构都具有其固有频率（固有周期），其值由其本身的结构所决定 自由振动是一种无衰减力的振动状态，它将永远不停地振动下去。
频率分析的相关知识
• 静力分析中，节点位移是主要的未知量。[K]d=F中[K]为刚度 矩阵，d为节点位移的未知量，而F为节点载荷的已知量。
要点：振动的形式（振形）称为振动模态。 一般从低频开始，称为1阶、2阶、3阶……固有频率，并且具
有与各个固有频率对应的振动模态。
频率分析的相关知识
• 共振（以荡秋千为例） –荡得好的人荡几下马上就能荡得很高
–这是因为与秋千摆动的节拍和时间配合起来的原因。 –换句话说，与秋千的固有频率（固有周期）相配合，这
– 小变形 – 弹性范围内的应变和应力 – 没有诸如两物体接触或分离时的刚度突变。
应力
弹性模量 (EX)
应变
准备工作
A. 哪种分析类型？
• 如果加载引起结构刚度的显著变化，必须进行 非线性分析。引起结构刚度显著变化的典型因 素有： – 应变超过弹性范围（塑性） – 大变形，例如承载的鱼竿 – 两体之间的接触
• 在动力学分析中，增加阻尼矩阵[C]和质量矩阵[M]
上式为典型的在有阻尼的交迫振动方程。当缺少阻尼及外力 时，该缺少阻尼及外力时（自由振动），该方程式简化为
频率分析的相关知识
• 固有振动模态（以弦的振动为例）
– 两端被固定住的弦，以手指弹一下张紧的弦，弦则振动 起来，振动在空气中传播发出声音。弦以下图所示的各
第三讲模态分析

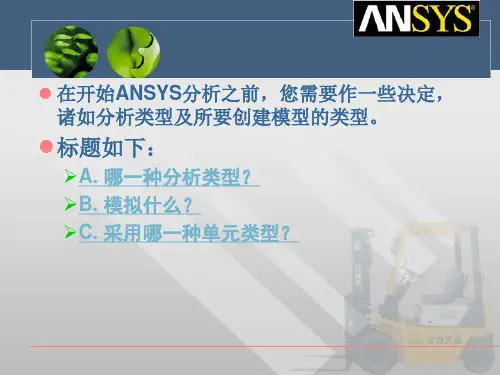

• 在开始ANSYS分析之前，您需要作一些决定， 诸如分析类型及所要创建模型的类型。
• 标题如下：
(完整版)ANSYS模态分析实例和详细过程
均匀直杆的子空间法模态分析1.模态分析的定义及其应用模态分析用于确定设计结构或机器部件的振动特性(固有频率和振型)，即结构的固有频率和振型，它们是承受动态载荷结构设计中的重要参数。
同时，也可以作为其它动力学分析问题的起点，例如瞬态动力学分析、谐响应分析和谱分析，其中模态分析也是进行谱分析或模态叠加法谐响应分析或瞬态动力学分析所必需的前期分析过程。
ANSYS的模态分析可以对有预应力的结构进行模态分析和循环对称结构模态分析。
前者有旋转的涡轮叶片等的模态分析，后者则允许在建立一部分循环对称结构的模型来完成对整个结构的模态分析。
ANSYS提供的模态提取方法有:子空间法(subspace)、分块法(block lancets),缩减法(reduced/householder)、动态提取法(power dynamics)、非对称法(unsymmetric),阻尼法(damped), QR阻尼法(QR damped)等，大多数分析都可使用子空间法、分块法、缩减法。
ANSYS的模态分析是线形分析，任何非线性特性，例如塑性、接触单元等，即使被定义了也将被忽略。
2.模态分析操作过程一个典型的模态分析过程主要包括建模、模态求解、扩展模态以及观察结果四个步骤。
(1).建模模态分析的建模过程与其他分析类型的建模过程是类似的，主要包括定义单元类型、单元实常数、材料性质、建立几何模型以及划分有限元网格等基本步骤。
(2).施加载荷和求解包括指定分析类型、指定分析选项、施加约束、设置载荷选项，并进行固有频率的求解等。
指定分析类型，Main Menu- Solution-Analysis Type-New Analysis,选择Modal。
指定分析选项，Main Menu-Solution-Analysis Type-Analysis Options，选择MODOPT(模态提取方法〕，设置模态提取数量MXPAND.定义主自由度，仅缩减法使用。
(完整版)ANSYS模态分析实例和详细过程
均匀直杆的子空间法模态分析1.模态分析的定义及其应用模态分析用于确定设计结构或机器部件的振动特性(固有频率和振型)，即结构的固有频率和振型，它们是承受动态载荷结构设计中的重要参数。
同时，也可以作为其它动力学分析问题的起点，例如瞬态动力学分析、谐响应分析和谱分析，其中模态分析也是进行谱分析或模态叠加法谐响应分析或瞬态动力学分析所必需的前期分析过程。
ANSYS的模态分析可以对有预应力的结构进行模态分析和循环对称结构模态分析。
前者有旋转的涡轮叶片等的模态分析，后者则允许在建立一部分循环对称结构的模型来完成对整个结构的模态分析。
ANSYS提供的模态提取方法有:子空间法(subspace)、分块法(block lancets),缩减法(reduced/householder)、动态提取法(power dynamics)、非对称法(unsymmetric),阻尼法(damped),QR阻尼法(QR damped)等，大多数分析都可使用子空间法、分块法、缩减法。
ANSYS的模态分析是线形分析，任何非线性特性，例如塑性、接触单元等，即使被定义了也将被忽略。
2.模态分析操作过程一个典型的模态分析过程主要包括建模、模态求解、扩展模态以及观察结果四个步骤。
(1).建模模态分析的建模过程与其他分析类型的建模过程是类似的，主要包括定义单元类型、单元实常数、材料性质、建立几何模型以及划分有限元网格等基本步骤。
(2).施加载荷和求解包括指定分析类型、指定分析选项、施加约束、设置载荷选项，并进行固有频率的求解等。
指定分析类型，Main Menu-Solution-Analysis Type-New Analysis,选择Modal。
指定分析选项，Main Menu-Solution-Analysis Type-Analysis Options，选择MODOPT(模态提取方法〕，设置模态提取数量MXPAND.定义主自由度，仅缩减法使用。
基于ANSYS的齿轮静力学分析及模态分析
基于ANSYS的齿轮静力学分析及模态分析齿轮是常用的动力传动装置，广泛应用于机械设备中。
在设计齿轮传动系统时，静力学分析和模态分析是非常重要的步骤。
本文将重点介绍基于ANSYS软件进行齿轮静力学分析和模态分析的方法和步骤。
1.齿轮静力学分析齿轮静力学分析旨在分析齿轮传动系统在静态负载下的应力和变形情况。
以下是基于ANSYS进行齿轮静力学分析的步骤：步骤1：几何建模使用ANSYS中的几何建模工具创建齿轮的三维模型。
确保模型准确地包含所有齿轮的几何特征。
步骤2：材料定义使用ANSYS的材料库定义齿轮材料的力学性质，例如弹性模量、泊松比和密度等。
步骤3：加载条件定义定义加载条件，包括对齿轮的力或力矩、支撑条件等。
加载条件应符合实际使用情况。
步骤4：网格划分使用ANSYS的网格划分工具对齿轮模型进行网格划分。
确保网格划分足够细致以捕捉齿轮的几何特征。
步骤5：模型求解使用ANSYS中的有限元分析功能对齿轮模型进行求解，得到齿轮在加载条件下的应力和变形分布情况。
步骤6：结果分析分析模型求解结果，评估齿轮的强度和刚度。
如果发现应力或变形过大的区域，需要进行相应的结构优化。
2.齿轮模态分析齿轮模态分析用于确定齿轮传动系统的固有频率和模态形态。
以下是基于ANSYS进行齿轮模态分析的步骤：步骤1：几何建模同齿轮静力学分析中的步骤1步骤2：材料定义同齿轮静力学分析中的步骤2步骤3：加载条件定义齿轮模态分析中，加载条件通常为空载条件。
即不施加任何外力或力矩。
步骤4：网格划分同齿轮静力学分析中的步骤4步骤5：模型求解使用ANSYS中的模态分析功能对齿轮模型进行求解，得到其固有频率和模态形态。
步骤6：结果分析分析模型求解结果，确定齿轮传动系统的固有频率和模态形态。
根据结果可以评估齿轮传动系统的动力特性和工作稳定性。
综上所述，基于ANSYS进行齿轮静力学分析和模态分析可以有效地评估齿轮传动系统的强度、刚度和动力特性。
这些分析结果对于优化齿轮设计和确保齿轮传动系统的正常工作非常重要。
实验：ANSYS模态分析
高速旋转轮盘模态分析在进行高速旋转机械的转子系统动力设计时，需要对转动部件进行模态分析，求解出其固有频率和相应的模态振型。
通过合理的设计使其工作转速尽量远离转子系统的固有频率。
而对于高速部件，工作时由于受到离心力的影响，其固有频率跟静止时相比会有一定的变化。
为此，在进行模态分析时需要考虑离心力的影响。
通过该实验掌握如何用ANSYS 进行有预应力的结构的模态分析。
一．问题描述本实验是对某高速旋转轮盘进行考虑离心载荷引起的预应力的模态分析，求解出该轮盘的前5阶固有频率及其对应的模态振型。
轮盘截面形状如图所示，该轮盘安装在某转轴上以12000转/分的速度高速旋转。
相关参数为：弹性模量EX ＝2.1E5Mpa ，泊松比PRXY ＝0.3，密度DENS ＝7.8E-9Tn/mm 3。
1-5关键点坐标：1(-10, 150, 0)2(-10, 140, 0)3(-3, 140, 0)4(-4, 55, 0)5(-15, 40, 0)L=10+（学号×0.1）RS=5二．分析具体步骤1. 定义工作名、工作标题、过滤参数①定义工作名：Utility menu > File > Jobname②工作标题：Utility menu > File > Change Title （个人学号）2. 选择单元类型本实验将选用六面体结构实体单元来分析，但在建模过程中需要使用四边形平面单元，所有需要定义两种单元类型：PLANE42和SOLID45，具体操作如下： Main Menu >Preprocessor > Element Type > Add/Edit/Delete①“ Structural Solid”→“ Quad 4node 42”→Apply（添加PLANE42为1号单元）②“ Structural Solid”→“ Quad 8node 45”→ok（添加六面体单元SOLID45为2号单元）在Element Types (单元类型定义)对话框的列表框中将会列出刚定义的两种单元类型：PLANE42、SOLID45，关闭Element Types (单元类型定义)对话框，完成单元类型的定义。
ANSYS模态分析实例和详细过程
ANSYS模态分析实例和详细过程ANSYS是一款被广泛应用于工程领域的有限元分析软件，可以进行多种不同类型的分析，包括模态分析。
模态分析是通过对结构进行振动分析，计算得到结构的固有频率、振型和阻尼比等参数，对结构的动力响应进行预测和分析。
本文将介绍ANSYS模态分析的实例和详细过程。
一、模态分析实例假设我们有一个简单的悬臂梁结构，长度为L，横截面面积为A，杨氏模量为E，密度为ρ。
我们想要计算该梁结构的固有频率、振型和阻尼比等参数，以评估其动力特性。
二、模态分析过程1.准备工作在进行模态分析之前，我们需要先准备好结构的有限元模型。
假设我们已经完成了悬臂梁结构的几何建模和网格划分，并且已经定义好了材料属性和约束条件。
2.设置分析类型和求解器打开ANSYS软件，并选择“Structural”工作台。
在“Analysis Settings”对话框中，选择“Modal”作为分析类型。
然后，在“Analysis Type”对话框中选择“Modes”作为解决方案类型。
3.定义求解控制参数在“Analysis Settings”对话框中，点击“Solution”选项卡。
在该选项卡中，我们可以定义求解控制参数，例如计算模态频率的数量、频率范围和频率间隔等。
4.添加约束条件在模态分析中，我们需要定义结构的边界条件。
假设我们对悬臂梁的一端施加固定边界条件，使其不能在该位置发生位移。
我们可以在“Model”工作区中选择相应的表面，然后右键点击并选择“Fixed”。
5.添加载荷在模态分析中，我们通常可以不添加外部载荷。
因为模态分析着重于结构的固有特性，而不是外部激励。
6.定义材料属性在模态分析中，我们需要定义材料的弹性性质。
假设我们已经在材料库中定义了结构所使用的材料，并在“Model”工作区中选择了适当的材料。
7.运行分析完成以上设置后，我们可以点击“Run”按钮开始运行分析。
ANSYS将计算结构的固有频率、振型和阻尼比等参数。
ANSYS模态分析实例
ANSYS模态分析实例ANSYS模态分析是一种用于计算和预测结构的固有频率和振动模态的方法。
模态分析可用于确定结构的固有频率、振动模态形状和模态质量，并且在设计和优化过程中具有广泛的应用。
下面将通过一个实例来介绍如何使用ANSYS进行模态分析。
假设我们有一个简单的悬挑梁结构，长度为L，截面积为A。
我们的目标是计算该结构的固有频率和模态形状。
第一步是创建模型。
使用ANSYS的建模工具，我们可以创建一个简单的悬挑梁结构。
设置结构的几何尺寸和材料属性（如悬挑梁的长度、截面积以及材料的弹性模量等）。
第二步是设置边界条件。
在模态分析中，我们需要定义结构的固定边界条件，以模拟实际应用中的约束情况。
对于悬挑梁结构，我们可以指定其一个端点固定。
第三步是应用模态分析。
在ANSYS中，我们可以选择适当的模态分析方法。
常用的方法包括隐式和显式求解器。
我们可以选择其中一种方法，并设置分析的参数，如求解器的精度和迭代次数等。
第四步是进行计算和分析。
启动计算后，ANSYS将计算结构的固有频率和模态形状。
计算结果将显示为结构的振动模态和对应的频率。
通过分析不同的模态，我们可以了解结构的振动行为和不同模态之间的关系。
第五步是结果分析和优化。
分析得到的结果后，我们可以对结构进行优化。
通过调整结构的几何形状、截面积或材料属性等参数，我们可以改变结构的固有频率和模态形状，以满足特定应用需求。
总结：以上是使用ANSYS进行模态分析的简要步骤。
通过模态分析，我们可以了解结构的振动特性，并优化结构以避免共振和振动问题。
ANSYS提供了强大的工具和功能，可帮助工程师进行模态分析和改进结构设计。
在实际应用中，模态分析对于航空航天、建筑工程和汽车工程等领域都有重要的应用价值。
ansys轴模态分析教程实例
APDL： smrt,1 mshape,1,3D mshkey,0 vmesh,all
⑦施加重力载荷
GUI: Main Menu/Solution/Define Loads/Apply/Structural/Inertia/Gravity/Global，在
弹出的对话框中根据图中所示的坐标系，选择正确的重力加速度的方向，此处为 -Y方向，所以在对话框中的ACELY设置为-9.8，单击OK。
⑮观察模态应力 GUI： Main Menu/General Postproc/Plot Result/Nodal Solu，在弹出的节点求解数 据云图对话框,按照下图设置，单击OK，得到下图显示。
APDL： PLNSOL，S，EQV
⑯按照上述方法，查看各阶自然频率下的振型和模态应力，如下图（仅 为第十阶自然频率的）
APDL： mp,ex,1,2e11 prxy,1,0.3 dens,1,7800
④建立主轴模型 GUI： Main/Preprocessor/Modeling/Create/Volumes/Cylinder/By Dimensions 在弹出的对话框中填上图中数据，单击apply，继续输入下面几张图片中的数 据，依次单击apply，最后关闭对话框
APDL： da,7,all da,8,all da,19,all da,20,all
⑪进行求解 GUI: Main/Solution/Solve/Current LS，即可弹出求解对话框，单击OK，进行求解。 警告窗口单击Yes，后出现Solution is done. ，单击Close关闭对话框，关闭求解对 话框。 APDL： /solu solve
APDL： SET,,, ,,, ,4
⑭观察Y方向上的第四阶频率下的振型 GUI: Main Menu/General Postproc/Plot Result/Nodal Solu，在弹出的节点求解数据 云图对话框,按照下图设置，单击OK，得到下图显示。 APDL： PLNSOL, U,Y, 0,1.0
ANSYS循环对称结构模态分析实例-简化齿轮的模态分析
ANSYS循环对称结构模态分析实例-简化齿轮的模态分析循环对称结构模态分析实例－简化齿轮的模态分析一、问题描述该实例是对一个简化的齿轮模型的模态分析。
齿轮在几何形状上具有循环对称的特征，因此在对其做模态分析时可以采用循环对称结构模态分析的方法。
要求确定齿轮的低阶固有频率。
已知的几何数据参见分析过程中的定义，材料特性数据如下：杨氏模量=2×108 N/m2泊松比=0.3密度=7.8×10-6 N/m3二、GUI方式分析过程第1 步：指定分析标题1.选取菜单途径Utility Menu>File>Change Title2.输入文字“Modal analysis of a Gear”，然后单击OK。
第2 步：定义单元类型1.选取菜单途径Main Menu>Preprocessor>Element Type>Add/Edit/Delete。
Element Types对话框将出现。
2.单击Add。
Library of Element Types对话框将出现。
3.在左边的滚动框中单击“Structural Shell”。
4.在右边的滚动框中单击“Elastic 4node 63”。
5.单击Apply。
6.在左边的滚动框中单击“Structural Solid”。
7.在右边的滚动框中单击“Brick 8node 45”。
8.单击OK。
9.单击Element Types对话框中的Close按钮。
第3 步：指定材料性能1.选取菜单途径Main Menu>Preprocessor>Material Props>-Constant-Isotropic。
Isotropic Material Properties对话框将出现。
2.在OK上单击以指定材料号为1。
第二个对话框将出现。
3.输入EX为2E8。
4.输入DENS为7.8e-6。
5.输入NUXY为0.3。
