了解振动试验的目的和振动台技术参数
振动试验方案

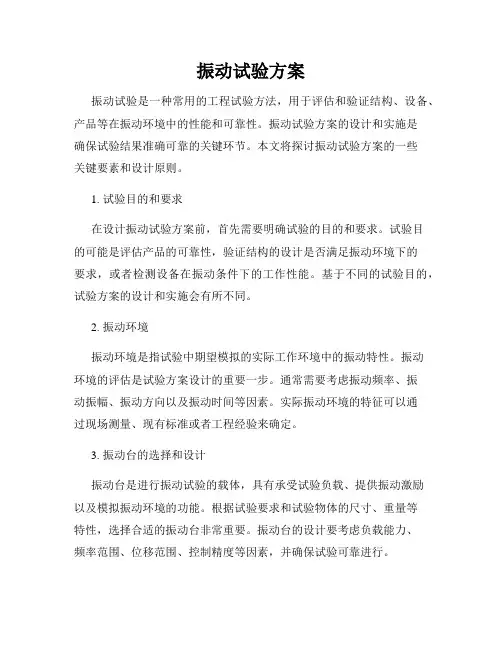

振动试验方案振动试验是一种常用的工程试验方法，用于评估和验证结构、设备、产品等在振动环境中的性能和可靠性。
振动试验方案的设计和实施是确保试验结果准确可靠的关键环节。
本文将探讨振动试验方案的一些关键要素和设计原则。
1. 试验目的和要求在设计振动试验方案前，首先需要明确试验的目的和要求。
试验目的可能是评估产品的可靠性，验证结构的设计是否满足振动环境下的要求，或者检测设备在振动条件下的工作性能。
基于不同的试验目的，试验方案的设计和实施会有所不同。
2. 振动环境振动环境是指试验中期望模拟的实际工作环境中的振动特性。
振动环境的评估是试验方案设计的重要一步。
通常需要考虑振动频率、振动振幅、振动方向以及振动时间等因素。
实际振动环境的特征可以通过现场测量、现有标准或者工程经验来确定。
3. 振动台的选择和设计振动台是进行振动试验的载体，具有承受试验负载、提供振动激励以及模拟振动环境的功能。
根据试验要求和试验物体的尺寸、重量等特性，选择合适的振动台非常重要。
振动台的设计要考虑负载能力、频率范围、位移范围、控制精度等因素，并确保试验可靠进行。
4. 试验物体的固定和支撑试验物体的固定和支撑方式会直接影响振动试验的结果和可靠性。
试验物体通常需要通过固定装置与振动台相连接，此过程要求连接刚度足够大，以保证试验的准确性。
另外，试验物体的支撑方式也应当与实际工作环境相符合，以充分模拟真实振动环境。
5. 振动激励源和控制系统振动激励源是产生振动的动力装置，可以是电动机、液压系统或者其他形式的动力装置。
振动试验中的控制系统负责监测试验物体的响应，并调节激励源的输出，使试验物体在预定的振动环境下进行振动。
激励源和控制系统的性能和精度对试验结果的准确性有着至关重要的影响。
6. 数据采集与分析振动试验中的数据采集和分析是评估试验结果的关键步骤。
通过合适的传感器和数据采集设备，可以记录试验物体在振动环境下的加速度、位移等参数。
这些数据经过分析处理可以获得试验物体的振动特性和响应情况。
振动台试验(终极版)
良好的工作状态。
试样准备
根据试验要求准备试样 ，确保试样的尺寸、质
量等参数符合标准。
环境设置
确保试验环境满足要求 ，如温度、湿度等。
安全措施
确保试验过程中人员和 设备的安全，如设置防 护装置、警示标识等。
试验过程
参数设置
根据试验要求，设置振动台的 振幅、频率、加速度等参数。
数值模拟技术
通过将振动台试验与数值模拟技术相结合，实现试样的优化设计和性 能预测，缩短产品研发周期。
THANKS
感谢观看
振动台试验的应用
01
02
Hale Waihona Puke 030405振动台试验广泛应用于 航空航天、汽车、电子 、通讯、建筑等领域， 用于检验产品或结构的 抗振性能、疲劳寿命等 。
在航空航天领域，振动 台试验用于检验飞行器 在起飞、降落和飞行过 程中可能遇到的振动环 境，以确保飞行器的安 全性和可靠性。
在汽车领域，振动台试 验用于检验汽车在行驶 过程中可能遇到的颠簸 、振动等环境，以提高 汽车的安全性和舒适性 。
结果评估
根据数据处理结果，评估试样的性能，如强 度、疲劳寿命等。
结果应用
将试验结果应用于实际工程中，为设计和优 化提供依据。
03
CATALOGUE
振动台试验的参数设置
频率设置
频率范围
扫描速度
根据试验需求，选择合适的振动频率 范围，通常为5-2000Hz。
设定频率变化的快慢，以适应不同试 验需求。
数据记录
在试验过程中，实时记录各项 数据，如时间、振幅、加速度 等。
异常处理
如遇异常情况，应立即停止试 验，检查并排除故障后重新开 始。
振动试验台技术参数指标及分析

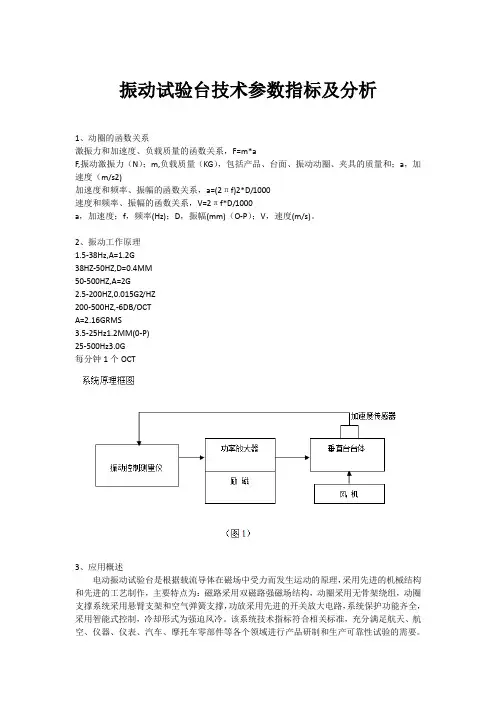

振动试验台技术参数指标及分析1、动圈的函数关系激振力和加速度、负载质量的函数关系，F=m*aF,振动激振力（N）；m,负载质量（KG），包括产品、台面、振动动圈、夹具的质量和；a，加速度（m/s2)加速度和频率、振幅的函数关系，a=(2πf)2*D/1000速度和频率、振幅的函数关系，V=2πf*D/1000a，加速度；f，频率(Hz)；D，振幅(mm)（O-P）；V，速度(m/s)。
2、振动工作原理1.5-38Hz,A=1.2G38HZ-50HZ,D=0.4MM50-500HZ,A=2G2.5-200HZ,0.015G2/HZ200-500HZ,-6DB/OCTA=2.16GRMS3.5-25Hz1.2MM(0-P)25-500Hz3.0G每分钟1个O CT3、应用概述电动振动试验台是根据载流导体在磁场中受力而发生运动的原理，采用先进的机械结构和先进的工艺制作，主要特点为：磁路采用双磁路强磁场结构，动圈采用无骨架绕组，动圈支撑系统采用悬臂支架和空气弹簧支撑，功放采用先进的开关放大电路，系统保护功能齐全，采用智能式控制，冷却形式为强迫风冷。
该系统技术指标符合相关标准，充分满足航天、航空、仪器、仪表、汽车、摩托车零部件等各个领域进行产品研制和生产可靠性试验的需要。
电动振动试验台各项技术指标均符合G B/T 13310-91《电动振动台技术条件》和企标Q/320502SN001-2002《DV、DC系列电动振动试验系统》的要求。
4、结构与特点宽频带电动振动台，工作频率范围5~4000Hz，既可作正弦振动也可作随机振动，其结构是（1）由驱动线圈、骨架、台面构成活动系统；（2）活动系统的支撑导向系统；（3）磁路系统等部分组成。
在活动系统支撑结构中采用了独特的摇臂式导向和轴向空气弹簧悬挂方式，因此具有横向负载强，波形精度高的特点，即使在额定负载下也能达到额定的25mmP-P位移值。
振动试验参数
振动试验参数振动试验是一种重要的质量检测方法，通过模拟实际工作环境下的振动条件，对产品的耐久性、可靠性等进行测试。
在进行振动试验时，需要设置一系列参数来确保测试结果的准确性和可靠性。
本文将详细介绍振动试验参数的设置。
一、振动试验参数概述1. 振动方式：在进行振动试验时，需要选择适合被测物品的振动方式。
常见的振动方式有正弦波、随机波、冲击波等。
2. 振幅：指被测物品受到的最大加速度值。
通常使用峰值加速度表示，单位为g（重力加速度）。
不同类型的产品对应着不同的振幅要求。
3. 频率范围：指被测物品所受到的频率范围。
通常使用频率范围来表示，单位为Hz（赫兹）。
不同类型的产品对应着不同的频率范围要求。
4. 持续时间：指被测物品所受到的持续时间。
通常使用小时或分钟来表示。
5. 控制方式：指控制器控制被测物品运行状态时所采用的控制方式。
常见的控制方式有位移控制、速度控制和加速度控制。
6. 加速度曲线：指加速度变化的曲线形状。
通常使用正弦波、三角波、方波等形状。
二、振动试验参数详解1. 振动方式1.1 正弦波振动正弦波振动是一种最基本的振动方式，它可以模拟实际工作环境下的周期性振动。
在进行正弦波振动试验时，需要设置以下参数：（1）频率范围：通常在5Hz~2000Hz之间。
（2）振幅：通常使用峰值加速度表示，单位为g（重力加速度）。
不同类型的产品对应着不同的振幅要求。
（3）持续时间：通常使用小时或分钟来表示。
1.2 随机波振动随机波振动是一种随机变化的非周期性振动，可以模拟实际工作环境下的非周期性震荡。
在进行随机波振动试验时，需要设置以下参数：（1）频率范围：通常在5Hz~3000Hz之间。
（2）峰值加速度：通常使用峰值加速度表示，单位为g（重力加速度）。
不同类型的产品对应着不同的振幅要求。
（3）持续时间：通常使用小时或分钟来表示。
1.3 冲击波振动冲击波振动是一种短暂的、高能量的非周期性振动，可以模拟实际工作环境下的冲击负载。
振动试验台技术参数指标及分析
振动试验台技术参数指标及分析1、动圈的函数关系激振力和加速度、负载质量的函数关系，F=m*aF,振动激振力（N）；m,负载质量（KG），包括产品、台面、振动动圈、夹具的质量和；a，加速度（m/s2)加速度和频率、振幅的函数关系，a=(2πf)2*D/1000速度和频率、振幅的函数关系，V=2πf*D/1000a，加速度；f，频率(Hz)；D，振幅(mm)（O-P）；V，速度(m/s)。
2、振动工作原理1.5-38Hz,A=1.2G38HZ-50HZ,D=0.4MM50-500HZ,A=2G2.5-200HZ,0.015G2/HZ200-500HZ,-6DB/OCTA=2.16GRMS3.5-25Hz1.2MM(0-P)25-500Hz3.0G每分钟1个OCT3、应用概述电动振动试验台是根据载流导体在磁场中受力而发生运动的原理，采用先进的机械结构和先进的工艺制作，主要特点为：磁路采用双磁路强磁场结构，动圈采用无骨架绕组，动圈支撑系统采用悬臂支架和空气弹簧支撑，功放采用先进的开关放大电路，系统保护功能齐全，采用智能式控制，冷却形式为强迫风冷。
该系统技术指标符合相关标准，充分满足航天、航空、仪器、仪表、汽车、摩托车零部件等各个领域进行产品研制和生产可靠性试验的需要。
电动振动试验台各项技术指标均符合GB/T 13310-91《电动振动台技术条件》和企标Q/320502SN001-2002《DV、DC系列电动振动试验系统》的要求。
4、结构与特点宽频带电动振动台，工作频率范围5~4000Hz，既可作正弦振动也可作随机振动，其结构是（1）由驱动线圈、骨架、台面构成活动系统；（2）活动系统的支撑导向系统；（3）磁路系统等部分组成。
在活动系统支撑结构中采用了独特的摇臂式导向和轴向空气弹簧悬挂方式，因此具有横向负载强，波形精度高的特点，即使在额定负载下也能达到额定的25mmP-P 位移值。
磁路由磁缸、中心磁极、上下极板以及励磁线圈构成。
振动台与振动试验介绍
振动台与振动试验介绍振动台是一种能够模拟地震、风、水流等各种复杂环境振动的试验设备。
它通过施加不同振动频率和振幅的力量于试验样件上，以模拟物体在实际振动环境下所受到的应力和振动影响。
振动台可以用于评估和验证各种物体在地震、风振或其他振动负载下的性能和可靠性，对于工程结构、电子设备、航空航天器材等领域具有重要意义。
振动试验是一种利用振动台进行的试验方法，其目的是通过施加振动负载于试验样件上，模拟实际环境中的振动作用，以评估和验证样件在振动环境中的性能和可靠性。
振动试验可以帮助工程师和设计师更好地理解材料和构件在振动下的行为，优化设计并改进材料性能，以提高产品的可靠性和耐久性。
振动台常用于以下几个领域：地震工程、航空航天、船舶工程、电子设备、汽车工程等。
在地震工程中，振动台能够模拟地震时的振动波形和振动频率，用于评估建筑物和构件在地震中的性能和可靠性，以指导结构设计和抗震措施的制定。
在航空航天领域，振动试验能够模拟飞行器在发射、飞行和着陆过程中的振动作用，以评估和验证飞行器的结构可靠性和航空电子设备的性能。
在船舶工程中，振动台可以模拟船舶在不同海况下的振动载荷，用于评估船舶结构和设备的可靠性和耐久性。
在电子设备领域，振动试验可以模拟运输过程中的振动作用，以验证电子设备的可靠性和抗震性能。
在汽车工程中，振动台可以模拟汽车在不同路况下的振动作用，用于评估汽车结构和配件的可靠性和舒适性。
振动台的设计和制造需要考虑多种因素，包括负载能力、频率范围、振幅范围、控制精度等。
不同类型的振动台适用于不同范围内的振动试验。
振动台通常由振动台本体、振动器、控制系统等组成。
振动台本体是支持试验样件和施加振动载荷的主要部件，通常由刚性支撑结构和振动台面组成。
振动器则是振动台产生振动载荷的关键部件，根据振动载荷的需要选择不同类型的振动器。
控制系统则是振动台进行动态加载和控制振动载荷的核心部件，通常采用电液伺服系统或电动机系统。
振动试验培训
2014-3-5
二、振动试验的目的
为提高产品可靠性，模拟包装运输环境 、随机环境对产品的影响，以鉴别和剔除 产品结构、工艺和元器件安装方式的不合 理引起的早期故障，确保整机质量和期望 寿命. 振动试验主要对产品的影响： 1、结构性损坏：这种破坏包括组成产品的 各构件产生变形、弯曲裂纹、断裂以及疲 劳损坏等。
2014-3-5
1、定频振动试验：在恒定的频率（如：共振 频率、特定频率或危险频率）上按照要求 进行的振动试验。 2、扫频振动试验：振动频率按一定的变化规 律进行的振动试验（如:线性变化、指数规 律变化、频率由大到小再由小到大等）。 3、窄带振动试验：在规定的频率范围内，用 某一中心频率上某一带宽的窄带随机信号 作由低频到高频，再由高频到低频的随机 振动试验。也就是说，频率成分分布在某 一窄频带的随机振动。
北京英博电气股份有限公司 Beijing IN-Power Electric Co., Ltd. 2014-3-5
2 、工作性能失灵：这种破坏一般指在振动 的影响下，系统造成不稳定性能变差，甚 至无法正常工作。 3 、工艺性能破坏：这种破坏一般指产品的 连接件松动，焊点脱焊，螺丝松动，印刷 电路板插脚接触不良等。 通过这些破坏来暴露产品的薄弱环节 ，从而可以使设计人员不断改进产品设计 ，使产品在运输使用过程中不出甚至少出 故障。
北京英博电气股份有限公司 Beijing IN-Power Electric Co., Ltd. 2014-3-5
七、振动试验步骤
（1）振动试验开始前，确保所试验的产品外观、功 能应是合格的。 （2）将试验样品放置于振动台上固定好，按照上述 振动试验要求，在通电/不通电的情况下对样品开 始进行振动测试，并在《振动试验记录表》上填 写产品型号、试验类别、振动试验开始时间。 （3）振动试验结束后，将样品从试验台上取下， 检查样品的外观、功能有无异常，并填写振动试 验结束时间、数量、有无异常、检测人签名。
振动试验方案
振动试验方案标题：振动试验方案设计与实施指南一、引言振动试验是一种用于评估产品在实际使用或运输过程中，对各种振动环境的耐受能力的测试方法。
这种试验对于航空航天、汽车制造、电子设备、机械工程等多个领域的产品质量控制至关重要。
本方案旨在详细阐述振动试验的步骤、设备、标准和预期结果，以确保产品的可靠性。
二、试验目的1. 确定产品在振动环境下的性能和耐用性。
2. 识别并解决可能因振动引起的设计缺陷。
3. 验证产品包装的防护效果。
三、试验设备1. 振动台：根据产品大小和重量选择适当的振动台。
2. 控制器：用于设定和调整振动频率、振幅等参数。
3. 测量仪器：如加速度计、位移传感器等，用于监测和记录振动数据。
四、试验标准试验应遵循相关的国际或行业标准，例如ISO 16750, MIL-STD-810G, IEC 60068-2-6等，这些标准定义了振动的类型（正弦振动、随机振动等）、频率范围、振幅和持续时间等参数。
五、试验程序1. 产品准备：将产品安装在振动台上，确保其稳定且与实际使用状态一致。
2. 参数设置：根据选定的标准设定振动参数。
3. 执行试验：启动振动台，按照设定的参数进行振动。
4. 数据收集：在试验过程中，使用测量仪器收集振动数据。
5. 结果分析：试验结束后，分析数据以评估产品性能。
六、预期结果试验结果应包括产品在振动环境下的性能变化、任何结构或功能故障的记录，以及可能需要改进的地方。
如果产品在试验中没有出现明显的性能下降或损坏，那么可以认为它具有良好的抗振性。
七、结论振动试验是保证产品质量和可靠性的重要环节，通过科学的试验方案，我们可以准确评估产品在实际环境中的表现，从而优化设计，提升产品性能。
在实施过程中，应严格遵守试验标准，确保试验的准确性和有效性。
八、附录包括试验记录表格、相关标准详细信息、设备操作手册等，以供参考。
以上就是振动试验方案的基本内容，具体实施时需根据实际情况进行调整。
振动测试条件
振动测试条件【原创实用版】目录1.振动测试的背景和意义2.振动测试的基本条件3.振动测试的具体实施步骤4.振动测试的应用领域5.振动测试的注意事项正文振动测试是一种常见的测试方法，主要用于检测产品的质量和性能。
通过模拟产品在使用过程中可能遇到的振动环境，可以对产品的抗振性能进行全面评估。
这对于提高产品质量、保证产品在使用过程中的稳定性和可靠性具有重要意义。
一、振动测试的基本条件振动测试的基本条件包括振动台的设计、振动台的安装、振动台的校准和振动试验方法。
1.振动台的设计：振动台是进行振动测试的基本设备，其设计应满足试验产品的质量和尺寸要求，同时具有足够的承载能力和稳定性。
2.振动台的安装：振动台的安装位置应选择在无尘、无腐蚀、无强烈震动的环境中，并确保振动台与地面的连接牢固。
3.振动台的校准：振动台在使用前应进行校准，以确保振动台的振动频率、振动幅度和振动时间等参数的准确性。
4.振动试验方法：振动试验方法包括正弦振动、随机振动和冲击振动等，应根据试验产品的特性选择合适的振动试验方法。
二、振动测试的具体实施步骤振动测试的具体实施步骤包括试验样品的准备、振动台的设置、试验过程的监控和试验数据的处理。
1.试验样品的准备：根据试验要求，准备试验样品，并将其安装在振动台上。
2.振动台的设置：根据试验要求，设置振动台的振动频率、振动幅度和振动时间等参数。
3.试验过程的监控：在试验过程中，应实时监控试验样品的状态，如发现异常情况，应及时处理。
4.试验数据的处理：试验结束后，对试验数据进行处理，计算试验样品的振动响应参数，并分析试验结果。
三、振动测试的应用领域振动测试的应用领域广泛，主要包括电子、通信、汽车、航空航天、军工等领域。
四、振动测试的注意事项进行振动测试时，应注意以下几点：1.确保试验样品的安装牢固，避免在试验过程中出现松动或脱落的情况。
2.试验过程中，应实时监控试验样品的状态，如发现异常情况，应及时处理。
随机振动试验原理及标准
随机振动试验原理及标准随机振动试验是一种模拟产品在实际使用中可能遇到的振动环境的试验方法。
通过将产品暴露在随机振动环境中，评估产品结构的稳定性和性能的可靠性。
这种试验方法常用于产品质量检测、设备耐久性测试等场合。
本文将详细介绍随机振动试验的原理及标准。
一、随机振动试验原理1.随机振动的定义随机振动是指一种不规则、无规律的振动，其振幅、频率和相位都是随机的。
这种振动通常是由多个不同频率和幅值的振动同时作用在产品上，形成的一种复杂的振动环境。
2.随机振动试验的目的随机振动试验的目的是为了模拟产品在实际使用中可能遇到的振动环境，以评估产品的结构稳定性和性能可靠性。
通过将产品暴露在随机振动环境中，检测产品是否会发生结构损伤、性能下降或者失效等情况，从而改进产品设计或生产工艺，提高产品的质量和耐久性。
3.随机振动试验的原理随机振动试验是通过将产品固定在振动台上，利用振动台产生规定的振动环境来实现的。
振动台可以模拟垂直和水平两个方向的振动，以模拟实际使用中可能遇到的振动情况。
振动的参数（如振幅、频率、相位等）可以根据需要进行调整。
在随机振动试验中，振动的输入是随机的，因此不能用简单的数学表达式来描述。
但是，可以通过概率分布函数来表示振动的统计特性。
常用的概率分布函数有高斯分布、泊松分布、均匀分布等。
其中，高斯分布由于其统计特性与实际振动环境较为接近，因此在随机振动试验中应用较为广泛。
4.随机振动试验的流程随机振动试验的流程一般包括以下几个步骤：（1）确定试验条件：根据产品实际使用环境和性能要求，确定试验的振幅范围、频率范围、振动时间等条件。
（2）选择合适的概率分布函数：根据实际振动环境的统计特性，选择合适的概率分布函数来描述振动的随机性。
（3）设置振动台参数：根据试验条件和概率分布函数，设置振动台的振幅、频率、相位等参数。
（4）固定产品：将待测试的产品固定在振动台上，确保产品与振动台接触良好，不影响振动传递。
苏试振动台参数
苏试振动台参数主要包括以下方面：
设备型号：Vibration Tester Suitability
台面尺寸：根据需求定制，最大可达10米
最大试验负载（kg）：1000
频率范围（Hz）：0-300
最大位移（mm）：空载时为20
速度控制精度：±2%或±1mm/min，取其中之一
工作温度范围（℃）：5-45（常规设备）
冷却方式：风冷
保护等级：IP54
关于振动台的主要性能参数，需要说明以下几点：
1. 台面标准载荷为1kg，但最大试验负载为1000kg，这意味着设备可以在满足小负载情况下进行精确的振动模拟性能测试。
2. 频率范围为0-300Hz，可以覆盖大多数工业应用的振动频率范围。
3. 最大位移为空载时20mm，这表明设备在最大振幅情况下具有较高的振动能力。
4. 速度控制精度为±2%或±1mm/min，取决于具体设备设置，精度较高。
5. 工作温度范围为5-45℃，适合大多数室内环境使用。
6. 冷却方式为风冷，适合在非高温环境下使用。
此外，振动台还有一些其他可选参数，如振动方向（垂直或水平），波形（正弦波、随机波等），激励频率的精度等。
具体参数可根据用户需求进行定制。
以上参数仅供参考，实际参数以厂家提供为准。
振动台试验分析方法研究
振动台试验分析方法研究引言振动台试验是一种常见的结构动力学分析手段，其通过对模型进行振动激励，模拟真实环境中的振动载荷，从而对结构的动力响应进行测试和分析。
在工程设计和结构安全评估中，振动台试验被广泛应用，具有重要的意义。
本文将就振动台试验分析方法进行研究和探讨，旨在提出一套科学有效的分析方法。
一、振动台试验基本原理振动台试验是通过振动台将模型进行激励，并记录其在不同频率下的振动响应，从而获得结构的振动特性。
振动台试验的基本原理可以归纳为以下几个方面：1. 振动台激励振动台可以通过不同方式进行激励，如机械激励、液压激励和电磁激励等。
激励源的选择与试验的目的和要求密切相关，需要根据实际情况进行合理选择。
2. 模型制备振动台试验通常需要制备适当的试验模型，以便进行振动响应测试。
模型的制备应符合试验要求，包括材料选择、几何尺寸和结构刚度等。
3. 数据采集与处理在进行振动台试验时，需要采集模型在不同频率下的振动信号，并对数据进行处理和分析。
正确认识并解释试验数据是振动台试验分析的关键环节。
二、振动台试验分析方法振动台试验分析方法主要包括以下几个方面：模型选择与优化、测试与数据采集、信号处理与分析以及模拟与预测等。
1. 模型选择与优化在进行振动台试验前，需要选择适当的模型，并对其进行优化。
模型的选择应考虑试验目的和要求，同时考虑到工程实际的复杂性和限制条件。
通过模型优化可以提高试验的效果和精度。
2. 测试与数据采集在振动台试验中，测试与数据采集是关键环节。
需要选择合适的传感器和测试设备，对模型进行振动数据采集。
同时需要注意传感器的布置和数据采集的频率，以获得准确、可靠的试验数据。
3. 信号处理与分析试验数据采集后，需要进行信号处理与分析。
通过对试验数据进行滤波、降噪和谱分析等处理，可以得到结构的振动特性。
同时，还可以利用振动信号分析方法进行模态参数的提取和振动模态分析。
4. 模拟与预测振动台试验的最终目的是通过试验数据对实际工程进行模拟和预测。
汽车零部件振动试验介绍
汽车零部件振动试验介绍汽车零部件振动试验是指通过施加一定的振动负荷来测试和评价汽车零部件的振动性能和可靠性。
振动试验是汽车零部件开发和生产过程中的重要环节，能够帮助汽车制造商和供应商提前发现和解决潜在的问题，提高产品的质量和可靠性。
本文将从试验目的、试验方法、试验设备和试验过程等方面对汽车零部件振动试验进行介绍。
一、试验目的汽车零部件振动试验的主要目的是评估其振动性能和可靠性，检验其结构的强度和稳定性，以及发现可能存在的缺陷和故障。
通过振动试验，可以对汽车零部件进行可靠性验证、寿命评估和设计改进，以保证汽车的安全性、稳定性和舒适性。
二、试验方法1.激振法：通过振动台或振动激振器对汽车零部件进行强制振动，以模拟实际工况下的振动环境。
可以根据实际需求选择正弦振动、随机振动或冲击振动等不同的激振方式。
2.自振法：将汽车零部件加在固定位置上，并施加一定的外力或初始条件，使其自然振动。
通过测量和分析零部件的振动响应，来评估其振动性能和可靠性。
三、试验设备汽车零部件振动试验所需的设备主要包括振动台、激振器、加速度传感器、振动控制系统等。
其中，振动台是实施激振法的关键设备，可根据试验需求的不同，选择不同类型的振动台，如电动振动台、液压振动台等。
激振器是将试验载荷传递到被试零部件上的设备，其特点是具有大的频率范围和振幅调节范围。
加速度传感器用于测量被试零部件的振动响应，以获取振动数据。
振动控制系统负责对振动台或激振器进行控制，实现预设的振动参数。
四、试验过程1.实验准备：制定试验方案，确定试验目的、试验条件和试验指标。
选择合适的试验设备和传感器，并进行校准。
准备试验样品和支撑结构。
2.安装和固定：将试验样品安装在振动台上或固定在自振装置上，并通过支撑结构保证试验样品的稳定性和与振动台或自振装置的连接牢固。
3.输入信号调节：根据试验要求，通过振动控制系统调节输入信号，包括振动频率、振幅和波形等参数。
4.开始试验：根据试验方案启动振动台或自振装置，施加预设的振动负荷。
振动试验及振动试验设备培训
软件：包括操作系统、 应用软件等
操作：通过人机界面 进行参数设置和操作
安全：具有过载保护、 故障报警等功能
作用：测量振 动信号，并将 信号转换为电
信号
类型：加速度 传感器、速度 传感器、位移
传感器等
工作原理：利 用压电效应、 磁电效应等物 理现象进行信
号转换
应用：振动试 验设备、地震 监测、汽车安
振动试验通常包括正弦振动、随机振动、冲击振动等类型。 振动试验设备包括振动台、振动传感器、数据采集系统等。
振动试验的目的是验证产品在振动环境下的性能和可靠性，提高产品的质量和安全性。
验证产品或结构的抗振性能 发现潜在的设计缺陷或制造问题 优化产品设计和制造工艺 提高产品的可靠性和耐用性
机械振动试验：模拟机械振动环境，如汽车、飞机等 电磁振动试验：模拟电磁振动环境，如电力设备、电子设备等 声波振动试验：模拟声波振动环境，如音响设备、声学设备等 热振动试验：模拟热振动环境，如高温、低温等 复合振动试验：模拟多种振动环境同时作用，如汽车、飞机等复杂环境
机械设备领域：用于模拟使用过程中的振动环 境，评估设备的可靠性和性能
智能化：利用人工 智能技术进行数据 分析和预测
自动化：实现振动 试验的自动化操作 和监控
集成化：将振动试 验与其他测试技术 相结合，提高测试 效率和准确性
绿色化：采用环保 材料和节能技术， 降低振动试验对环 境的影响
汇报人：
国际标准： ISO 108161:2006
国家标准： GB/T 108162006
行业标准： JB/T 108162006
企业标准： Q/ZB 108162006
试验方法： GB/T 108162006
试验设备： GB/T 108162006
了解振动试验的目的和振动台技术参数
了解振动试验的目的和必要性现今世界经济潮流,已从过去地域性的经济模式而走向全球性的经济贸易。
无论是地域性市场或进军全球市场，高质量的表现是不容讳言的。
而振动测试更是协助您产品跃入高质量行列中不可缺乏的利器。
产品达到用户手中，在此过程中将有不同状态之振动产生，造成产品不同程度的损坏。
而对于产品有任何损坏都不是厂商及客户所愿意见到的，然而运送过程所发生的振动却是难以避免，若一味的提高包装成本，必将带来严重而不必要的浪费，反之脆弱的包装却造成产品的高成本，并丧失了产品形象及市场，这些都不是我们所愿见到的。
振动测试约在四、五十年前开始萌芽，理论建立时，并无助于人们相信它的重要性，直到二次大战时，许多的飞行器、舰艇、车辆及器材在使用后，意外的发现机件失零的比例相当高，经研究的结果发现，大都由于其结构无法承受其本身所产生的长时间共振，或搭载物品承受运送共振所引起之，组件松脱、崩裂，而致机件失零甚而造成巨大损失。
当这项结果公布后，振动测试才受到各界重视，纷纷投入大笔经费、人力去研究。
尔后，对于振动量测分析以至模拟分析的近代理论建立后，对振动测试的方法及逻辑亦不断改进。
尤其现今货物的流通频繁，使振动测试更显重要。
然而振动测试的目的，是在于实验中作一连串可控制的振动模拟，测试产品在寿命周期中，是否能承受运送或振动环境因素的考验，也能确定产品设计及功能的要求标准。
据统计的数据显示提升3%的设计水平，将增加20%的回收及减少18%的各项不必要支出。
振动模拟依据不同的目的也有不同的方法如共振搜寻、共振驻留、循环扫描、随机振动及应力筛检等，而振动的效应计有：一、结构的强度。
二、结合物的松脱。
三、保护材料的磨损。
四、零组件的破损。
五、电子组件之接触不良。
六、电路短路及断续不稳。
七、各件之标准值偏移。
八、提早将不良件筛检出。
九、找寻零件、结构、包装与运送过程间之共振关系，改良其共振因素。
而振动测试的程序，须评估订定试验规格，夹具设计之真实性，测试过程中之功能检查及最后试件之评估、检讨和建议。
振动台模拟试验方法标准
振动台模拟试验方法标准振动台模拟试验方法标准是指用振动台进行模拟试验时所遵循的一系列科学、合理、规范的操作步骤和指导原则。
该标准的制定旨在确保振动台模拟试验的可靠性、可重复性和准确性，为工程设计、产品改进和质量控制提供可靠的数据和评估依据。
一、振动台模拟试验方法概述振动台模拟试验是通过模拟真实环境中的振动条件，对产品或系统在振动环境中的性能、耐久性和可靠性进行评估。
它广泛应用于航空航天、汽车、电子电气、机械制造等行业。
二、振动台模拟试验方法标准的制定依据1. 法规和标准要求：根据国家相关法规和标准要求，制定振动台模拟试验方法标准。
2. 行业经验和专家意见：借鉴行业经验和专家意见，结合实际情况，综合考虑制定振动台模拟试验方法标准。
3. 技术发展趋势：了解最新的技术发展趋势，对振动台模拟试验方法进行更新和改进。
1. 试验目的和范围：明确试验的目的，确定试验的适用范围。
2. 试验设备和工具：介绍振动台的基本结构和主要参数，确保振动台的准确性和可靠性。
3. 试验样本和标准要求：确定试验样本的选择标准和试验要求，确保试验结果的可比性和准确性。
4. 试验操作步骤：详细描述试验操作的步骤和要点，包括试验前的准备工作、样本的安装和调整、振动参数的设置、试验过程的监测与控制等。
5. 数据分析和结果评估：阐述试验数据的处理和分析方法，进行结果的评估和判定，提供科学的依据和建议。
6. 试验注意事项和安全要求：指出试验过程中需注意的问题和安全要求，确保试验人员的安全和试验设备的正常运行。
四、振动台模拟试验方法标准的应用举例1. 振动台模拟试验在航空航天领域的应用：例如，对飞机发动机零部件进行振动台模拟试验，以评估其性能和耐久性。
2. 振动台模拟试验在汽车工业的应用：例如，对汽车底盘系统进行振动台模拟试验，以评估其在不同地面路况下的可靠性和稳定性。
3. 振动台模拟试验在电子电气行业的应用：例如，对手机、电脑等电子产品进行振动台模拟试验，以评估其抗震性和抗摔性能。
振动台试验方案设计实例
振动台试验方案设计实例清晨的阳光透过窗帘的缝隙，洒在了我的办公桌上，我的思绪随着键盘的敲击声渐渐飘散。
十年的方案写作经验，让我对每一个项目都有着独特的理解和处理方式。
今天，就让我们来聊聊振动台试验方案设计。
一、项目背景这个项目是为一家电子设备制造商设计的，他们的产品需要在各种环境下经受住振动测试，以保证其在运输、安装和使用过程中的可靠性。
因此，我们需要为他们设计一个全面的振动台试验方案。
二、试验目的1.验证产品在振动环境下的结构强度和可靠性。
2.检验产品在振动过程中是否会产生功能故障。
3.评估产品在振动环境下的耐久性。
三、试验设备1.振动台：选择一款能够满足试验要求的振动台，其振动频率、振幅和振动时间等参数需满足产品标准。
2.数据采集系统：用于实时记录振动过程中的数据，以便后续分析。
3.温湿度控制系统：保证试验过程中的环境条件符合产品要求。
四、试验方案1.试件准备：根据产品标准和试验要求，选择合适的试件进行试验。
试件数量、规格和状态需满足试验要求。
2.试验步骤：（1）将试件放置在振动台上，调整振动台的频率、振幅和振动时间等参数，使其符合产品标准。
（2）启动振动台，进行正弦波振动试验。
观察试件在振动过程中的响应，记录数据。
（3）在振动过程中，对试件进行功能测试，检验其在振动环境下是否会出现故障。
（4）根据试验结果，调整振动台的参数，进行随机振动试验。
观察试件的响应，记录数据。
（5）重复步骤（2）和（3），直至完成所有试验。
3.数据分析：将试验过程中采集的数据进行整理和分析，评估产品的结构强度、可靠性和耐久性。
4.结论与建议：根据试验结果，给出产品在振动环境下的性能评估，并提出改进建议。
五、试验安全1.试验过程中，操作人员需穿戴好个人防护装备，确保人身安全。
2.设备需定期检查，确保其正常运行。
3.试验过程中，如发现异常情况，立即停止试验，查明原因并处理。
六、试验时间与地点1.试验时间：根据项目进度安排，确保在规定时间内完成试验。
电磁振动试验台操作规范
8.3委托试验单。
8.4试验报告。
8.5设备（维护、保养、维修）记录。
8.6设备点检记录。
8.7设备说明书。
修订日期
版本
修订内容
审 核
核 准
一、目的 :
规范测试员能熟练掌握仪器的使用操作步骤
二、范围 :
适用于公司各类产品和物料的振动测试工作
三、设备:
电磁振动试验台-设备型号:HK-CZSP-100(100HZ)
四、功能（用途）
电磁振动台广泛适用于国防、航空、通讯、电子、汽车、家电、等行业。该类型设备用于发现早期故障，模拟实际工况考核和结构强度试验，产品应用范围广泛、适用面宽、试验效果显著、可靠。正弦波、调频、扫频、时间控制。
半波/全波:选择扫频的模式。
截止频率:设定扫频的最高运行频率。
开始频率:设定扫频的开始运行频率。
循环次数:设定在当前测试方法的运行时间内，扫频的循环次数。
暂停时间:改测试方法的运行时间到达时，需要暂停时间，如每根轴都有设定有暂停时间，则以最大的暂停时间为准。
6.4程式参数设定:
测试配方:选择测试配方，用户可保存三组测试配方9振动波形:正弦波。
5.10时间控制:任何时间可设(秒为单位)。
5.11功率:1.2KW。
5.12电源电压(V):220Vac/50Hz。
六、程序设定：
6.1确认电源线和信号线连接好，打开电源。
6.2运行模式:选择测试运行模式，定值模式、程式模式。
循环次数:循环次数达到设定值结束测试:测试方法有6个阶段，点击测试，系统会从NO.1-N0.6 进行依次循环测试。
NO.10N -N0.60N:选择对应的阶段是否执行，不执行点击为“OFF”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
了解振动试验的目的和必要性
现今世界经济潮流,已从过去地域性的经济模式而走向全球性的经济贸易。
无论是地域性市场或进军全球市场，高质量的表现是不容讳言的。
而振动测试更是协助您产品跃入高质量行列中不可缺乏的利器。
产品达到用户手中，在此过程中将有不同状态之振动产生，造成产品不同程度的损坏。
而对于产品有任何损坏都不是厂商及客户所愿意见到的，然而运送过程所发生的振动却是难以避免，若一味的提高包装成本，必将带来严重而不必要的浪费，反之脆弱的包装却造成产品的高成本，并丧失了产品形象及市场，这些都不是我们所愿见到的。
振动测试约在四、五十年前开始萌芽，理论建立时，并无助于人们相信它的重要性，直到二次大战时，许多的飞行器、舰艇、车辆及器材在使用后，意外的发现机件失零的比例相当高，经研究的结果发现，大都由于其结构无法承受其本身所产生的长时间共振，或搭载物品承受运送共振所引起之，组件松脱、崩裂，而致机件失零甚而造成巨大损失。
当这项结果公布后，振动测试才受到各界重视，纷纷投入大笔经费、人力去研究。
尔后，对于振动量测分析以至模拟分析的近代理论建立后，对振动测试的方法及逻辑亦不断改进。
尤其现今货物的流通频繁，使振动测试更显重要。
然而振动测试的目的，是在于实验中作一连串可控制的振动模拟，测试产品在寿命周期中，是否能承受运送或振动环境因素的考验，也能确定产品设计及功能的要求标准。
据统计的数据显示提升3%的设计水平，将增加20%的回收及减少18%的各项不必要支出。
振动模拟依据不同的目的也有不同的方法如共振搜寻、共振驻留、循环扫描、随机振动及应力筛检等，而振动的效应计有：一、结构的强度。
二、结合物的松脱。
三、保护材料的磨损。
四、零组件的破损。
五、电子组件之接触不良。
六、电路短路及断续不稳。
七、各件之标准值偏移。
八、提早将不良件筛检出。
九、找寻零件、结构、包装与运送过程间之共振关系，改良其共振因素。
而振动测试的程序，须评估订定试验规格，夹具设计之真实性，测试过程中之功能检查及最后试件之评估、检讨和建议。
振动测试的要义在于确认产品的可靠度以及提前将不良品在出厂前筛检出，并评估其不良品的失效分析以期成为一个高水平、高信赖度的产品。
欢迎您与我们连络，我们提供给予您的不只是一部高质量的振动测试机，更是提升贵公司产品水平及形象的最佳利器，拥有它您的产品将无往不利。
一、产品用途：
振动试验机模拟产品在制造，组装运输及使用过程中所遭遇的各种环境，用以鉴定产品是否忍受环境振动的能力，适用于电子、机电、光电、汽机车、玩具……等各行各业的研究、开发、品管、制造。
振动试验机能让我们提早知道产品或产品中的部件的耐振寿命，从而确定产品设计及功能的要求标准。
二、检测范围：
1、产品结构的强度。
2、结合物的松脱。
3、保护材料的磨损。
4、零部件的破损。
5、电子组件的接触不良。
6、电路短路及断续不稳。
7、各零件之标准值偏移。
8、提早将不良件筛检。
9、找寻零件、结构、包装与运送过程间之共振关系。
三、使用振动试验机的优点：
1、设计时，可分析破坏点、易不良点，
2、质量时，可分析每一批产品所产生的不同点和不良点，
3、生产时，可完全一边振动一边测量，使产品不良率早发现，
4、耐久测量，让产品耐久使用、使不耐久的组件提早改进，公司品牌口碑即会更好。
四、台体规格：
1.垂直台体：L×W×H：（长×宽×高mm）用户可任选。
1）350×350×200
2）500×500×200
3）750×750×200
4）1000×1000×200
5）1500×1500×200
2.水平台体：L×W×H：（长×宽×高mm）用户可任选。
1）350×350×250
2）500×500×250
3）750×750×250
4）1000×1000×250
5）1500×1500×250
五、型号：
1.型号：HT-L
振动方向：垂直（上下振动）
频率范围：定频50HZ
2.型号：HT-HL
振动方向：水平（左右或前后振动）
频率范围：定频50HZ
3.型号：HT-TL
振动方向：垂直+水平（上下+左右或前后振动）
频率范围：定频50HZ
三、技术参数:
1.振动台体尺寸：
2.振动方向：
3.振动试验机最大试验负载：100 kg。
4.频率范围：定频50HZ。
5.振动试验机功率：2.2 KW。
6.振幅(可调范围mmp-p)：0～５.2mm。
7.最大加速度：22g ，最大加速度=0.002×f²（频率HZ）×D（振幅p-pmm）。
举例:10HZ最大加速度=0.002×10²×5=1g。
8.振动波形：正弦波。
9.时间控制：任何时间可设（秒为单位）。
10.电源电压（V）：220
11.最大电流：10（A）。
12.精密度：频率可显示到0.01Hz。
13.显示振幅加速度（另购）：如需看出振幅、加速度、最大加速度、准确数字需另购测量仪。
14.最大振幅5.2mm，最大振幅=20/(0.002×f²)
举例：100Hz最大振幅=20/(0.002×100²)=1mm。
15.加速度与振幅换算1g=9.8m/s²。
16.频率越大振幅越小。
电子组件振动试验法
电磁振动试验台作为振动试验台的一种，主要用于测试电子产品(如电路板、电子芯片等)在运输、组装或生产过程中是否存在漏焊、虚焊、共振等问题，恒泰丰科生产的电磁振动试验台质量精良，性能稳定，操作方便，收到了广大新老客户的信赖和支持！以下是电磁振动试验台正确安装方法和简易操作步骤，欢迎转载和阅览！(转载请注明出处)
电磁振动试验台安装操作方法
一、振动试验台的安装
1、先把台体四个脚底座固定好要放置的位置。
2、如要固定在工作台上，最好用角钢做成工作桌，桌面要求水平。
3、把振动台体的输入线接到控制箱的输出孔里。
①台体高15㎝接垂直②台体高25㎝接水平
4、接控制箱电源220∨/50HZ
5、打开电源开关、选波形为全波、选振动方向(垂直)。
6、按照“二、设定步骤”可进入参数设定。
7、按“三、频率操作说明”调整好单组或扫频等功能。
8、微调调幅固定在中间位置。
按“六、调幅控制说明”调振幅大小。
9、按RUN开始作振动试验。
二、振动试验台设定CD000～CDNNN的步骤
当进入第三项第5条时仪表功能启动(显示T00.00闪动)
1、按PROG键出现CD000(可按方向键进行闪标修改)
2、再按ENTER键进入CD000需要修改的值
3、修改完后按ENTER键出现END(CD000的值已修改成功)
4、仪表会反回到CD000画面，按向上键出现CD001再按上面的步骤修改CD001的值，不用修改的就不用进去。
依次操作即可。
三、振动试验台频率操作说明
1、调频参数说明
以下均按“四、设定步骤”修改参数：
①CD065=0，CD041=1，CD012=CD013=0.1(设定调频前的引导值)
②CD000=所要设定的频率(1～600HZ)
③CD087=执行一次的时间(0～65000秒)
④CD064=运行的次数(那么总时间=执行一次的时间×运行的次数)
⑤CD020到CD027=0，CD080到CD086=0，CD088到CD094=0，CD098到CD105=0
⑥按“六、调幅控制说明”调振幅大小
⑦按RUN键做振动试验，按红色键停止做试验。
