检修明纬S-500-24V开关电源实例
详细电脑开关电源维修图解及原理图解大字版
由于保险丝不断地熔断，搜索范围就缩小了。可能性只有3个：1、整流桥击穿；2、大电解电容击穿；3、初级开关管击穿。电源的整流桥一般是分立的四个整流二极管，或是将四个二极管固化在一起。将整流桥拆下一量是正常的。大电解电容拆下测试后也正常，注意焊回时要注意正负极。最后的可能就只剩开关管了。这个电源的初级只有一个大功率的开关管。拆下一量果然击穿，找同型号开关管换上，问题解决。
(1)半波整流
半波整流电路只需一个二极管，见图2(a)。在交流电正半周时VD导通，负半周时VD截止．负载R，。上得到的是脉动的直流电。
(2)全波整流
全波整流要用两个二极管，而且要求变压器有带中心抽头的两个圈数相同的次级线圈，见图2(b)。负载R1。上得到的是脉动的全波整流电流，输出电压比半波整流电路高。
(4)集成化稳压电路
近年来已有大量集成稳压器产品问世，品种很多，结构也各不相同。目前用得较多的有三端集成稳压器，有输出正电压的CW7800系列和输出负电压的CW7900系列等产品。输出电流从0．1A一3A，输出电压有5V、6V、9V、12V、l5V、18V、24V等多种。这种集成稳压器只有三个端子，稳压电路的所有部分包括大功率调整管以及保护电路等都已集成在芯片内。使用时只要加上散热片后接到整流滤波电路后面就行了。外围元件少，稳压精度高，工作可靠，—般不需调试。图4(c)是——个三端稳压器电路。图中C是主滤波电容，Cl、C2是消除寄生振荡的电容，VD是为防止输入短路烧坏集成块而使用的保护二极管。
五、电源电路读图要点和举例电源电路是电子电路中比较简单然而却是应用最广的电路。拿到—张电源电路图时，应该：1.先按“整流一滤波一稳压”的次序把整个电源。电路分解开来，逐级细细分析。2.逐级分析时要分清主电路相辅助电路、主要元件和次要元件，弄清它们的作用和参数要求等。例如开关稳压电源中，电感电容和续流二极管就是它的关键元件。3.因为晶体管有NPN和PNP型两类，某些集成电路要求双电源供电，所以一个电源电路往往包括有不同极性不同电压值和好几组输出。读图时必须分清各组输出电压的数值和极性。在组装和维修时也要仔细分清晶体管和电解电容的极性，防止出错。4.熟悉某些习惯画法和简化画法。5.最后把整个电源电路从前到后全面综合贯通起来。这张电源电路图也就读懂了。
明纬开关电源测试情况
明纬开关电源测试情况汇总
型号：WDR-120-24
INPUT：200 ~ 500 VAC 1.4A 接线端子：
OUTPUT：24 VDC 5A 接线端子：
电源输出通断状态指示接线端子：
1、+V与-V两端子间电压有24V输出时，体现电源输出通断情况端子间接通，DC OK指示灯同步亮起，两者间为同步关系。
2、当输入电压低于178V时，电源输出为0，DC OK不导通，指示灯不亮。
3、当输入电压在178~183V间时，电源输出出现瞬间电压值24V（DC OK指示灯一下亮，导通），然后电压缓慢下降至0V，下降过程中DC OK不导通，指示灯不亮。
4、当输入电压高于183V，低于750V时，电源输出为24V，DC OK导通，指示灯亮。
5、在电源稳定输出24V状态下，将输入电压下降到182V时，电源输出从24V 开始下降，DC OK不导通，指示灯不亮。
6、开关电源在输入电压为750V时，能够正常工作。
维修案例(整理得到的经典维修案例)
凯尔达s-400逆变手工焊机故障现象：送电跳闸检查维修：送电跳闸一般是短路造成的，开盖检查三项整流桥击穿，IGBT两组击穿（本机采用全桥逆变电路IGBT使用G50N120八只）主板上有进水痕迹，首先清洗维修主板，应主板上的一只LM324的一条腿已经腐蚀短，检查附近电路的过孔补焊。
更换IGBT 、整流桥和检查二次输出电路正常，通电（不能给IGBT版供主电源）后不跳闸风扇运行正常，测量主板交流23V供电正常，整流滤波、15V稳压输出正常，驱动电路供电正常。
之后测量主板驱动输出为0（正常时空载为AC18V 接上驱动变压器为AC15V 注意表的型号不同测量出的读数不同，我的表是优利德UT39A）后仔细检查主板发现标号为VD2 VD3的稳压管损坏，应是贴片元件没有标示，所以去到凯尔达的总代理那里拆了一个一样的主板把上面的VD1-VD5都拆下来检测了一遍参数除了VD1为7.6V其他的都为18V的稳压管。
更换了损坏的元件后通电测量驱动输出AC电压正常，同时用示波器检测波形30分钟一切正常，测量8只IGBT G E极电压（AC15V)波形正常。
之后通主电源开机测量空载电压DC76V，焊接4个的焊条3根一切正常，交付用户使用。
注意在更换IGBT的同时一定要同时检测驱动电路的元件是否正常，最好同时全部更换机型同上故障现象：空载电压低（DC27V)检查维修：这个问题是这个机型的通病，是应为2次输出后的负载电感损坏（严重时会起火），主要是应为开机后常时间不焊接造成的，另外线圈的线径细，用4平方的耐高温线重新绕23砸后接上工作一切正常，试机3根焊条后交付用户使用。
机型：一台ZX7-315 MOS管手工焊机（牌子看不请）故障现象：逆变版炸机检查维修：开盖检查此机是伪劣产品单逆变器共20只MOS管（4组）这种逆变器最大提供270A输出电流。
目测两组MOS管损坏，电源板电容炸开，估计是使用柴油发电机电压不稳造成。
首先更换滤波电容，断开驱动输出、检查整流桥、2次输出正常后通电（这个时候不能通主电）测量主板供电、表显、驱动管电压、输出波形正常。

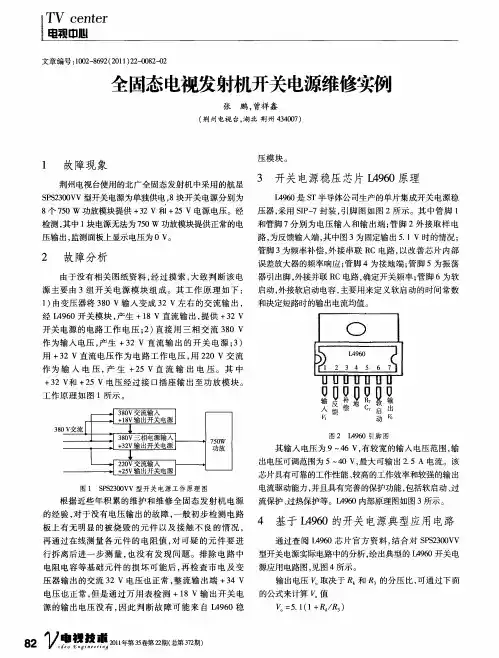

全固态电视发射机开关电源维修实例
由于没 有相 关 图纸资料 ， 过 摸索 ， 致判 断 该 电 器引出脚 ， 经 大 外接并 联 Ｒ Ｃ电路 ， 开关 频率 ； 确定 管脚 ６为软
ｌｏ ｌ
∞
作 为 输 入 电 压 ， 生 ＋ ５Ｖ直 流 输 出 电 压 。 其 中 产 ２
＋ ２ Ｖ ＋ ５Ｖ 电压经 过 接 口插 座输 出至 功放 模 块 。 ３ 和 ２
荆州 电视台使用 的北 广全 固态发射 机 中采用 的航 星
压模 块。
３ 开关电源稳压芯片 Ｌ９０原理 ４６
Ｌ９０是 ｓ ４６ Ｔ半导体公 司生产的单片集 成开关 电源稳
Ｓ Ｓ３０ Ｖ型开关 电源为单独供 电 ， 块 开关 电源分别 为 Ｐ ２０ Ｖ ８
８个 ７０Ｗ 功放模块提供 ＋ ２Ｖ和 ＋ ５Ｖ电源电压。经 压器 ， ５ ３ ２ 采用 ＳＰ ７封装 ， Ｉ一 引脚 图如 图 ２所 示。其 中管脚 １ 检测 ， 中 １ 电源无法为 ７０Ｗ 功放模块提供正常的电 和管脚 ７ 别 为 电压 输入 和输 出端 ； 脚 ２外 接取 样 电 其 块 ５ 分 管
压输 出， 监测面板上显示 电压为 ０Ｖ。
路， 为反馈输入端 ， 中图 ３ 固定输 出 ５ １Ｖ时 的情况 ； 其 为 ． 管脚 ３为频率补偿 ， 接 串联 Ｒ 外 Ｃ电路 ， 以改 善芯 片 内部 误差放大器 的频率响应 ； 管脚 ４为接地端 ； 管脚 ５为振荡 启动 ， 外接软启动电容 ， 用来 定义 软启动 的时间常数 主要 和决定短路时 的输 出电流均值 。
的公式来计算 Ｉ 值 ／ ｎ
＝
源 的输 出 电压 没 有 ， 因此 判 断 故 障可＋ Ｒ ）
８ Ｖ ｌ 加第 第 （ ） ２ Ｑ ，ｕ ｓ ｚ总 期 。 ｓ ｚ 第 年 卷 期 Ｉ＇ Ｉ ｔ Ｊ

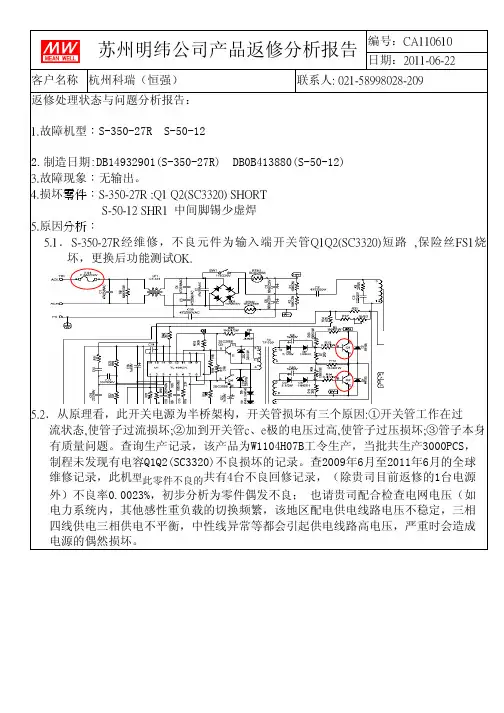

明纬电源回复报告6-24
短路 保险丝
烧
．从原理看，此开关电源为半桥架构，开关管损坏有三个原因 ①开关管工作在过 流状态 使管子过流损坏 ②加到开关管 、 极的电压过高 使管子过压损坏 ③管子本身 有质量问题。查询生产记录，该产品为W1104H07B工令生产，当批共生产3000PCS， 制程未发现有电容Q1Q2(SC3320)不良损坏的记录。查2009年6月至2011年6月的全球 维修记录，此机型此零件不良的共有4台不良回修记录，（除贵司目前返修的1台电源 外）不良率0.0023%，初步分析为零件偶发不良； 也请贵司配合检查电网电压（如 电力系统内，其他感性重负载的切换频繁，该地区配电供电线路电压不稳定，三相 四线供电三相供电不平衡，中性线异常等都会引起供电线路高电压，严重时会造成 电源的偶然损坏。
．退回的电源 通电状况为空载电压 带载异常，据贵司反馈的 情况，晃动电源后，输出电压异常，经维修分析为， （ ）中间的一个 引脚焊锡量偏少，经运输过程中受强烈的震动而造成焊点锡裂虚焊，接触不良，导 致反馈失控产生输出电压不稳定。
改善对策及建议： ．退回的电源尽快回修返回。 6.2．对于S-350-27R 开关管SC3320损坏的不良状况我司会继续跟踪。 6.3．针对5.3出现的焊点振动锡裂虚焊问题，反馈制造改善。我司已推出用 代 替 ，其为最经济的低瓦数安规符合型系列，有完善保护功能，建议选用。 6.4．以上若因此给贵司带来的困扰，请给予谅解。 附件
备注
核准 王 德 昭 如有疑问请致电
承办：顾松山 分机Leabharlann 苏州明纬公司产品返修分析报告
客户名称 杭州科瑞（恒强） 返修处理状态与问题分析报告： 故障机型 S-350-27R S-50-12 联系人
编号： 日期：
2.制造日期:DB14932901(S-350-27R) DB0B413880(S-50-12) 故障现象 无输出。 损坏零 中间脚锡少虚焊 原因 ． 经维修，不良元件为输入端开关管 坏，更换后功能测试

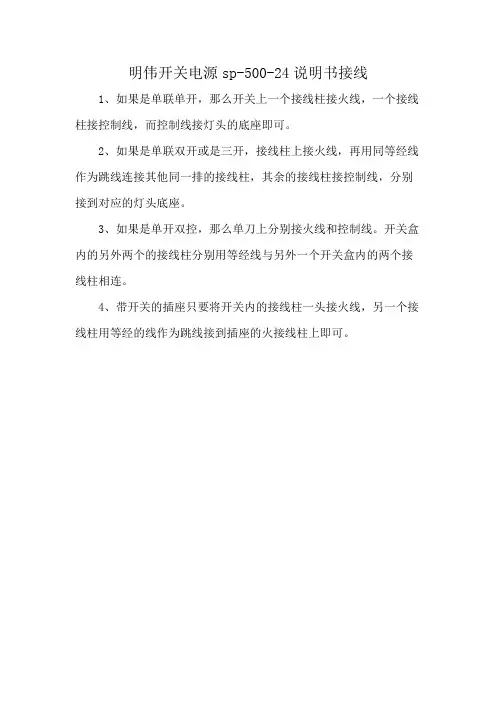

明伟开关电源sp-500-24说明书接线
明伟开关电源sp-500-24说明书接线
1、如果是单联单开，那么开关上一个接线柱接火线，一个接线柱接控制线，而控制线接灯头的底座即可。
2、如果是单联双开或是三开，接线柱上接火线，再用同等经线作为跳线连接其他同一排的接线柱，其余的接线柱接控制线，分别接到对应的灯头底座。
3、如果是单开双控，那么单刀上分别接火线和控制线。
开关盒内的另外两个的接线柱分别用等经线与另外一个开关盒内的两个接线柱相连。
4、带开关的插座只要将开关内的接线柱一头接火线，另一个接线柱用等经的线作为跳线接到插座的火接线柱上即可。
atx开关电源工作原理与维修实例
atx开关电源工作原理与维修实例1、ATX开关电源工作原理与修理实例开关电源工作原理与修理实例来源:时间:2021-05-17:apolloATX是计算机的工作电源，作用是把沟通220V的电源转换为计算机内部使用的直流5V，12V，24V的电源。
本文对ATX电源的组成及工作原理做了具体的讲解，最终并附上ATX电源修理实例供大家参考，盼望对大家解决ATX电源故障问题有所关心。
ATX型电源电路的组成及工作原理型电源电路的组成及工作原理ATX开关电源，电路按其组胜利能分为：沟通输入整流滤波电路、脉冲半桥功率变换电路、帮助电源电路、脉宽调制掌握电路、PS-ON和PW-OK产生电2、路、自动稳压与爱护掌握电路、多路直流稳压输出电路。
请参照图1和ATX电源电路原理图。
1.PS-ON和PW-OK、脉宽调制电路PS-ON信号掌握IC1的4脚死区电压，待机时，主板启闭掌握电路的电子开关断开，PS-ON信号高电3.6V，IC10精密稳压电路WL431的Ur电位上升，Uk电位下降，Q7导通，稳压5V通过Q7的e、c极，R80、D25和D40送入IC1的4脚，当4脚电压超过3V时，封锁8、11脚的调制脉宽输出，使T2推动变压器、T1主电源开关变压器停振，停止提供+3.3V、5V、12V的输出电压。
受控启动后，PS-ON信号由主板启闭掌握电路的电子3、开关接地，IC10的Ur为零电位，Uk电位升至+5V，Q7截止，c极为零电位，IC1的4脚低电平，允许8、11脚输出脉宽调制信号。
IC1的输出方式掌握端13脚接稳压5V，脉宽调制器为并联推挽式输出，8、11脚输出相位差180度的脉宽调制掌握信号，输出频率为IC1的5、6脚外接定时阻容元件的振荡频率的一半，掌握Q3、Q4的c极所接T2推动变压器初级绕组的激励振荡，T2次级它激振荡产生的感应电势作用于T1主电源开关变压器的一次绕组，二次绕组的感应电势经整流形成+3.3V、5V、12V的输出电压。
检修明纬S-500-24V开关电源实例
检修明纬S-500-24V开关电源实例
1、该电源为VIPER22A集成电路+KA3525A集成电路联合控制，VIPER22A集
成电路为KA3525A集成电路供电。
2、查电源保险，未烧断，可断定没有严重短路的地方。
查驱动管、前级驱动管，
未发现明显异常。
3、查整流后电压有310V，整流正常。
4、查VIPER22A电源电路，4脚VDD电压为0V，偶尔有小电压，判断为可能
有起振，后负载可能有短路。
资料上介绍此脚电压为14.5-40V，此条件不满足。
5、查IC4-KA3525A集成电路15脚VCC、12脚无电压。
6、断电查KA3525A集成电路15脚VCC、12脚间电阻为0，判断为这一路有短
路现象。
7、先简单入手：断开VIPER22A电源电路的负载整流二极管D3-SR3100，测
KA3525A集成电路15脚VCC、12脚间电阻6.19K，不再短路；测量二极管D3-SR3100，电阻为0，已击穿。
8、更换二极管：SR3100为肖特基二极管，3A/100V；更换为快恢复二极管FR607。
9、通电，风扇正常转动，负载24V输出正常：24.1V。
10、量VIPER22A电源电路：3脚0.9V，4脚17.5V正常。
11、量KA3525A集成电路15脚VCC、12脚间电压为15V。
开关电源常见故障维修
编辑本段常见故障及维修对策开关电源损坏开关电源损坏是众多变频器最常见的故障，通常是由于开关电源的负载发生短路造成的，在众多变频器的开关电源线路设计上，ABB变频器因该说是比较成功的。
616G3采用了两级的开关电源，有点类似于富士G5,先由第一级开关电源将直流母线侧500多伏的直流电压转变成300多伏的直流电压。
然后再通过高频脉冲变压器的次级线圈输出5V、12V、24V等较低电压供变频器的控制板，驱动电路，检测电路等做电源使用。
在第二级开关电源的设计上ABB变频器使用了一个叫做TL431的可控稳压器件来调整开关管的占空比，从而达到稳定输出电压的目的。
前几期我们谈到的LG变频器也使用了类似的控制方式。
用作开关管的QM5HL-24以及TL431都是较容易损坏的器件。
此外当我们在使用中如若听到刺耳的尖叫声，这是由脉冲变压器发出的，很有可能开关电源输出侧有短路现象。
我们可以从输出侧查找故障。
此外当发生无显示，控制端子无电压，DC12V，24V风扇不运转等现象时我们首先应该考虑是否开关电源损坏了。
OH故障故障是ABB变频器较常见的故障。
IGBT模块损坏，这是引起SC故障报警的原因之一。
此外驱动电路损坏也容易导致SC故障报警。
ABB在驱动电路的设计上，上桥使用了驱动光耦PC923，这是专用于驱动IGBT模块的带有放大电路的一款光耦，ABB的下桥驱动电路则是采用了光耦PC929，这是一款内部带有放大电路，及检测电路的光耦。
此外电机抖动，三相电流，电压不平衡，有频率显示却无电压输出，这些现象都有可能是IGBT模块损坏。
IGBT模块损坏的原因有多种，首先是外部负载发生故障而导致IGBT模块的损坏如负载发生短路，堵转等。
其次驱动电路老化也有可能导致驱动波形失真，或驱动电压波动太大而导致IGBT损坏,从而导致SC故障报警。
OH过热过热是平时会碰到的一个故障。
当遇到这种情况时，首先会想到散热风扇是否运转，观察机器外部就会看到风扇是否运转，此外对于30kW以上的机器在机器内部也带有一个散热风扇，此风扇的损坏也会导致OH的报警。
开关电源故障检修方法
开关电源故障检修思路日期：2011年8月27日 16:15电源故障（无电压输出）：电源无输出，如果保险丝烧断且发黑严重，则应检查是否有短路故障，通常300V滤波电容、消磁电阻和开关电源管损坏较为常见。
如无明显短路，则检测300V直流是否正常，不正常则检修300V整流滤波电路，正常则检修开关电源。
开关电源如果没有电压输出，则应重点检查起动电路与正反馈支路以及电源开关管，必要时可断开控制支路以确定振荡电路是否正常，不过此时进行降压检修。
除以上所述基本电路外，一些新型电视机电源多采用了许多保护电路，当电源过压、过流以及负载异常或保护电路和保护性元件不良时，也会引起电源无输出故障，这一点应引起注意。
另可参照“三无（由电源部分引起）”来检修。
输出电压低，有异常响声：输出电压低且有异常响声，通常为电源本身故障或电源负载故障，可用假负载来判断电源是否正常，确认为电源输出电压过低，除稳压控制回路外，还应检查正反馈回路以及负载回路与开关变压器。
如电源带假负载时正常，则多为电源负载故障，可参照“三无（由行部分引起）”和“三无（由电源部分引起）”来检修。
如果行部分正常，则可检测其它供电负载是否正常。
输出电压不稳定：通常电源输出电压不稳定有可能由电源本身引起，也可能由电源负载引起。
可采用带假负载的办法来判断是否电源故障。
如确认为电源故障，应重点检修稳压控制部分。
如为负载不良，可参照“三无（由行部分引起）”来检修。
另可参照“三无（由电源部分引起）”来检修。
如果行部分正常，则可检测其它供电负载是否正常。
输出电压高：对于电源输出电压过高，故障应在稳压控制回路，极少数出在电源开关管和开关变压器。
所属类别：公司新闻该资讯的关键词为：了解工作原理如果要学会排除开关电源的故障，我们得对其工作原理以及哪些元件易损坏有个了解。
当市电从输入端输入时，首先到达由电容和电感组成L型或π型滤波电路进行滤波，以消除市电中的浪涌电压和干扰信号，提高电源质量。
24V开关电源维修
DC24V仪用开关电源的原理和维修∙任何电子控制设备，都需要电源供应。
有些设备具有自备电源，有些设备，如温度压力传感器等，则需另外配用适宜的电源——DC24V电源。
随着各类传感器在工业控制领域的大量应用，相应的电源产品的供给也形成了一定的规模，高效率、模块化的仪用DC24V电源产品逐渐独立出来，成为了“专用电源设备”；一些生产线自动控制设备，对供电电源有一定的要求，需要交流稳压供电，各类交流稳压电源设备，能提供较为稳压的电源供给；一些设备，如工业电脑，为满足数据记忆，应急事件处理等要求，除要求稳压供电外，还需要在电网停电时，能实现不间歇供电，UPS一类电源设备产品也应运而生。
∙其实，从广义上讲，变频调速控制器、直流电动机调速器、电焊机、电镀机等设备，均可列入电源设备，但上述设备已有专著介绍，本文仅就自动化控制中常用到的，但其电路资料相匮乏甚至为空白的DC24V仪用电源做出电路原理分析和故障检修指导。
∙仪用DC24V开关电源∙仪用DC24V开关电源，是一个独立的电源产品，经常作为压力、温度传感器、旋转编码器等检测仪器的专用稳定直流电源。
有众多厂商生产和经销该类产品，整机电路组装于一个易于安装和电磁屏蔽良好的金属壳体中，输入/输出端子便于进行线路的连接，故障率低，耐受较为恶劣的工业生环境。
∙CL-A-35-24仪用DC24V开关电源，是额定功率为35W，输出额定（可调整）电压为DC24V 的开关电源产品，稳压精度较高，对过载、短路故障有较好的保护功能。
∙开关电源电路，为直—交—直型的逆变电路，是一种电压和功率的变换器，将直流电压和功率转换为脉冲电压，再整流成为另一种直流电压。
输入、输出电压由开关变压器相隔离，开关变压器起到功率传递、电压/电流变换的作用。
本机电路中的开关变压器为降压变压器。
整机电路由市电整流滤波电路、PWM脉冲生成电路、逆变功率开关电路和开关变压器二次整流电路、稳压控制和过载保护电路组成。
创维42吋平板电视开关电源故障检修一例
创维42吋平板电视开关电源故障检修一例
创维42吋
平板电视机开关电源故障
检修一例
故障现象：开机后不定时自动关机，几分钟至数小时不等。
检查：测主电源板220V经桥式整流、滤波后300V直流电压正常。
说明电源前级正常。
故障应在付电源。
付电源由两只IC、三极管、双三极管、开关变压器
等组成。
它能产生24V、12V、5V三组电源。
其中
24V供背光板（图像显示），12V供给伴音电路，5V
供给CPU电路。
注意，这个5V电源是关键：因为
CPU得到5V发出开机指令（PSON）——功率因数
校正（PFC）——脉冲震荡（PWM）——启动开关
变压器工作，产生24V、12V。
查升压CSKD91、PWM、PFC合用IC SK083各脚电压变化发现：当用
万用表测量SK083的1脚电压时，马上自动关机。
再
查该脚通过20K电阻外接过压过流光电保护器。
取下
20K电阻实测为19K。
（原因找到了）
故障排除：将该电阻换成22K，一切正常。
电视机使用七年了，至今没出现过自动关机！（停电除外）。
供大家参考！哈哈。
开关电源维修技巧：12v、24v、uc3842开关电源维修实例
开关电源维修技巧：12v、24v、uc3842开关电源维修实例随着电力科技的迅速发展，电子设备精细化，高端化，对于电源的要求也越来越严格，所以能够用来稳定电源输出的开关电源也越来越得到广泛的使用，但是随之而来的各种电源开关的故障问题也困扰着人们，那么下面小编就讲一讲开关电源维修技巧和步骤，文章后面会为大家介绍关于12v开关电源，24v开关电源还有uc3842开关电源维修实例，以便加深大家的理解。
开关电源一、开关电源维修步骤（1）修理开关电源时，首先用万用表检测各功率部件是否击穿短路，如电源整流桥堆，开关管，高频大功率整流管；抑制浪涌电流的大功率电阻是否烧断。
再检测各输出电压端口电阻是否异常，上述部件如有损坏则需更换。
（2）第一步完成后，接通电源后还不能正常工作，接着要检测功率因数模块（PFC）和脉宽调制组件（PWM），查阅相关资料，熟悉PFC和PWM模块每个脚的功能及其模块正常工作的必备条件。
（3）然后，对于具有PFC电路的电源则需测量滤波电容两端电压是否为380VDC左右，如有380VDC左右电压，说明PFC模块工作正常，接着检测PWM组件的工作状态，测量其电源输入端VC，参考电压输出端VR，启动控制Vstart/Vcontrol端电压是否正常，利用220VAC/220VAC隔离变压器给开关电源供电，用示波器观测PWM 模块CT端对地的波形是否为线性良好的锯齿波或三角形，如TL494 CT端为锯齿波，FA5310其CT端为三角波。
输出端V0的波形是否为有序的窄脉冲信号。
（4）在开关电源维修实践中，有许多开关电源采用UC38××系列8脚PWM组件，大多数电源不能工作都是因为电源启动电阻损坏，或芯片性能下降。
当R断路后无VC，PWM组件无法工作，需更换与原来功率阻值相同的电阻。
当PWM组件启动电流增加后，可减小R 值到PWM组件能正常工作为止。
在修一台GE DR电源时，PWM模块为UC3843，检测未发现其他异常，在R（220K）上并接一个220K的电阻后，PWM组件工作，输出电压均正常。
明伟开关电源维修总结
明纬D-120B
目录
一、开关电源介绍 二、明纬D-120B组成 三、明纬D-120B方框图 四、明纬D-120B电路图 五、常見故障分析
一、开关电源介绍
开关电源：又称交换式电源\开关 变换器，是一种高频化电能转换装置， 是电源供应器的一种。其功能是将一 个位准的电压，透过不同形式的架构 转换为用户端所需要的电压或电流。 开关电源的输入多半是交流电源或是 直流电源，而输出多半是需要直流电 源的设备。
பைடு நூலகம்
二、明纬D-120B
三、明纬D-120B方框圖
四、明纬D-120B电路圖
滤波电容
五、常见故障分析
安规Y电容 整流桥
共模电感
安规X电 容
保险
故障1.保险丝熔断
造成原因：电路短路电压或电流瞬间增大， 导致保险丝熔断 重点检查：整流桥.高压滤波电容.开关管 分析方法： a.首先查看电路板上的各个元件，看元件 表面是否烧糊，有没有电解液溢出 b.接着用万用表的二极管档测量整流桥， 测量值为0，整流桥短路。 c.将整流桥拆下，单独测量为正常，此时 以整流桥为界限分成两部分：一AC220输 入端到整流桥的AC输入端。二整流桥直流 输出到开关管，依次排除 d.先排查一AC220输入端到整流桥的AC输 入端。找同规格的保险丝替换不良，切记 不要上电，然后用万用表的二极管档，红 表笔接AC220的L端，黑表笔接整流桥的 AC输入端正常应为导通状态，值为0.再把 红表笔接AC220的N端,黑表笔接整流桥的 AC另一输入端正常应为导通状态，值为0。 反之，则为不良 e.如不导通，则红表笔不动，黑表笔依次 向前移逐次排除，找到不良元件良品替换 f.排除二整流桥直流输出到开关管时使用方 法同上
五、常见故障分析
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
检修明纬S-500-24V开关电源实例
1、该电源为VIPER22A集成电路+KA3525A集成电路联合控制，VIPER22A集成电
路为KA3525A集成电路供电。
2、查电源保险，未烧断，可断定没有严重短路的地方。
查驱动管、前级驱动管，
未发现明显异常。
3、查整流后电压有310V，整流正常。
4、查VIPER22A电源电路，4脚VDD电压为0V，偶尔有小电压，判断为可能有起
振，后负载可能有短路。
资料上介绍此脚电压为，此条件不满足。
5、查IC4-KA3525A集成电路15脚VCC、12脚无电压。
6、断电查KA3525A集成电路15脚VCC、12脚间电阻为0，判断为这一路有短路
现象。
7、先简单入手：断开VIPER22A电源电路的负载整流二极管D3-SR3100，测
KA3525A集成电路15脚VCC、12脚间电阻，不再短路；测量二极管D3-SR3100，电阻为0，已击穿。
8、更换二极管：SR3100为肖特基二极管，3A/100V；更换为快恢复二极管FR607。
9、通电，风扇正常转动，负载24V输出正常：。
10、量VIPER22A电源电路：3脚，4脚正常。
11、量KA3525A集成电路15脚VCC、12脚间电压为15V。
