机械制图试题库一、填空题:1、工程常用的投影法分为两类中心投影法和平行投影法,其中正投影法属于平行投影法投影法。

2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小,根据投影原理标准或有关规定画出的图形,叫做视图。

3、在图纸上必须用粗实线画出图框,标题栏一般应位于图纸的右下方位。

4、图样中,机件的可见轮廓线用粗实线画出,不可见轮廓线用虚线画出,尺寸线和尺寸界限用细实线画出,对称中心线和轴线用细点划线画出。

5、比例是图形与实物相应要素的线性尺寸比,在画图时应尽量采用原值的比例,须要时也可采用放大或缩小的比例,其中1:2为缩小比例,2:1为放大比例。

无论采用哪种比例,图样上标注的应是机件的实际尺寸。

6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及视图大小无关。

7、标注尺寸的三要素尺寸数字、尺寸线和尺寸界线。

8、尺寸标注中的符号:R表示半径,Φ表示直径。

9、标注水平尺寸时,尺寸数字的字头方向应向上;标注垂直尺寸时,尺寸数字的字头方向应向左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

10、平面图形中的线段有已知线段、中间线段和连接线段三种。

11、绘图板是用来固定图纸,丁字尺是用来画水平线。

12、在机械制图中选用规定的线型,虚线是用于不可见轮廓线,中心线、对称线就用细点划线。

13、标注圆的直径尺寸时,应在数字前加注符号Φ,标注球的直径符号为SΦ。

14、图样上的尺寸,由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号组成。

15、图样上的书写的汉字采用长仿宋体,其字的宽度应为高度的1/2。

16、三视图的投影规律长对正,高平齐,宽相等。

17、读简单零件图的步骤抓住特征分部分、旋转归位想形状、综合起来想整体。

18图纸的幅面分为基本幅面和加长幅面两类,基本幅面按尺寸大小可分为5种,其代号分别为 A0、A1、A2、A3、A4。

19、图纸格式分为不留装订边和留装订边种,按标题栏的方位又可将图纸格式分为x型和Y型两种。

道路工程识图(练习含答案)

道路工程识图(练习含答案)

《道路工程制图》题库一、选择题(每题1分)第一章制图基础1、丁字尺是用来与图板配合画水平线的,下面使用方法错误的是:()(C)A保持尺头与图板左边贴紧B水平线应由上向下逐条画出C可用丁字尺的下边画水平线D应防止受潮、曝晒、烘烤或弯曲2、据铅芯硬度不同用H或B标明,其中H表示()。

(A)A硬而淡B软而浓C软硬适中D硬而浓3、A1图幅的图纸外形尺寸是()。

(C)A841×1189B840×1189C594×841D594×8404、对图中比例下面表述正确的是()。

(D)A1:100<1:200B1:50<1:200C1:100>1:50D1:100>1:2005、图上所有尺寸数字是物体的()大小数值,与图形选用比例()。

(D)A缩小无关B扩大有关C实际有关D实际无关6、图纸幅面的()可以加长,加长时图幅A0、A2、A4应为()的整倍数,图幅A1、A3应为()的整倍数。

(A)A长边150mm210mm B短边150mm210mmC长边210mm150mm D短边210mm150mm7、工程图一般采用三种线宽,即粗、中、细的比例规定为()。

(B)A b:0.5b:0.35bB b:0.5b:0.25bC b:0.6b:0.25bD b:0.5b:0.30b8、标高、坡长和曲线要素均以()为单位。

(C)A kmB cmC mD mm9、标高的符号采用()绘制的()三角形表示。

(D)A中实线等边B细实线等边C中实线等腰直角D细实线等腰直角10、在画底稿时,应选用()铅笔轻轻画出。

(B)A B或HB H或2HC B或2B D2B或2H第二章投影的基本知识11、为了能在一张图纸上同时反映出三个投影图,即将三投影面体系展开,展开时规定()不动。

(D)A投影面B H面C W面D V面12、将三投影面体系展开后,Y轴分成两部分,其中随W面旋转的用()表示。

机械制图图样表达法试题-

机械制图图样表达法试题-


剖视图,B下面的图形为
视图。
3.上方有5:1的图为
图。
&
4.尺寸
的基本尺寸为
,基本偏差

,最大极限尺寸是
, 最小极限尺寸

,公差是

5.该零件轴向的尺寸基准是
,径向的尺寸基准


6.孔
的右端倒角为

7.套∅100的外圆面的表面粗糙度为

8.说明图中下列形位公差的意义:
被测要素为

,公差项目为


3、 装配图中所有的零件、部件必须编写序号,并于明细栏中的序号一致 ()

五、读装配图
(一)看懂机用虎钳的装配图并填空。
1.机用虎钳共用了 11 种零件,标准件有
种。
2.主视图采用了
剖视图,上方双点划线表示
画法,主视图还采用了
剖视图;左视图采用的是
剖视图。
3.主视图右边 φ18H8/f7 的基本尺寸是
,代号


4、越程槽3×表示槽宽
,槽深
,槽的定位尺寸为

5、直径为∅38圆柱长为
,其表面粗糙度的代号为


6、直径为∅23的孔左端倒角为

7、说明图中下列形位公差的意义:
被测要素为


。基准要素
公差项目为
,公差值为

(二)看懂套的零件图并填空。
1.该零件的名称是
,材料是
,绘图比例


2.主视图采用的是
,基准要素 ,公差值
(三)看懂轴的零件图并回答问题。
"
技术要求 热处理硬度HB240-286,

工程制图_北京科技大学中国大学mooc课后章节答案期末考试题库2023年

工程制图_北京科技大学中国大学mooc课后章节答案期末考试题库2023年

工程制图_北京科技大学中国大学mooc课后章节答案期末考试题库2023年1.选择正确的左视图()。

答案:2.选择正确的左视图()。

答案:3.选择正确的左视图()。

答案:4.选择正确的左视图()。

答案:5.选择正确的左视图()。

答案:6.根据俯视图,选择正确的主视图()。

答案:7.选择错误的左视图()。

答案:8.选择正确的左视图()。

答案:9.选择正确的左视图()。

答案:10.下列局部剖视图中,正确的一组视图是()。

答案:11.下列视图中错误的是()。

答案:12.选择正确的B-B断面图()。

答案:13.选择正确的局部剖视图()。

答案:14.选择正确的左视图()。

答案:15.选择错误的一组视图()。

答案:16.选择正确的全剖主视图()。

答案:17.选择正确的剖视图()。

答案:18.选择正确的E-E全剖视图()。

答案:19.选择正确的全剖视图()。

答案:20.选择正确的剖视图()。

答案:21.选择正确的局部剖视图()。

答案:22.选择正确的局部视图()。

答案:23.选择正确的断面图()。

答案:24.选择正确的全剖视图()。

答案:25.选择正确的尺寸标注()。

答案:26.选择正确的左视图()。

答案:27.选择正确的左视图()。

答案:28.圆柱和圆锥与一个假想的内切球相切,则正确的视图是()。

答案:29.选择正确的左视图()。

答案:30.选择正确的左视图()。

答案:31.选择正确的局部视图()。

答案:32.选择正确的俯视图()。

答案:33.选择正确的左视图()。

答案:34.已知带有圆孔的球体的四组投影,正确的是()。

答案:35.选择正确的左视图()。

答案:36.选择正确的左视图()。

答案:37.根据俯视图,选择正确的主视图()。

答案:38.选择正确的断面图()。

答案:39.选择正确的左视图()。

答案:40.剖视图按照被剖开的范围可以分为()。

答案:全剖视图半剖视图局部剖视图41.视图包括()。

答案:斜视图向视图局部视图基本视图42.选择正确的左视图()。

机械制图考试试题

机械制图考试试题

机械制图根底知识5种,图纸幅面代号分不为A0、A1、A2、A3、A4。

图框右下角必须要有一标题栏,标题栏中的文字方向为与瞧图方向一致。

粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线等八类3.图样中,机件的可见轮廓线用粗实线画出,不可见轮廓线用虚线画出,尺寸线和尺寸界线用细实线画出来,对称中心线和轴线用细点划线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的1/3。

图形尺寸与实物尺寸之比。

5.比例1:2是指实物尺寸是图形尺寸的2倍,属于缩小比例。

6.比例2:1是指图形尺寸是实物尺寸的2倍,属于放大比例。

原值比例的比例,需要时也可采纳放大或缩小的比例,其中1:2为缩小比例,2:1为放大比例不管采纳那种比例图样上标注的应是机件的实际尺寸。

8.图样中书写的汉字、数字和字母,必须做到字体工整,笔画清晰,间隔均匀,排列整洁,汉字应用长仿宋体书写。

尺寸界限、尺寸线、尺寸数字。

的符号:R表示圆半径,ф表示圆直径,Sф表示球直径。

件的实际尺寸,尺寸以毫米为单位时,不需标注代号或名称。

12.标准水平尺寸时,尺寸数字的字头方向应向上;标注垂直尺寸时,尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

是指歪线对水平线的倾歪程度,用符号∠表示,标注时符号的倾歪方向应与所标歪度的倾歪方向一致。

所标锥度方向一致。

“∠1:10”表示歪度1:10,符号“:5”表示锥度1:5。

线段、中间线段、连接线段三种。

它们的作图顺序应是先画出线段,然后画中间线段,最后画连接线段。

线段;有定形尺寸,但定位尺寸不全的线段喊中间线段;只有定形尺寸没有定位尺寸的线段喊连接线段。

视图所在的投影面称为正投影面,简称正面,用字母V表示。

俯视图所在的投影面称为水平投影面,简称水平面,用字母H表示。

左视图所在的投影面称为侧投影面,简称侧面,用字母W表示。

19.三视图的投影规律是,主视图与俯视图等长;主视图与左视图等高;俯视图与左视图等宽。

建筑工程制图题库

建筑工程制图题库

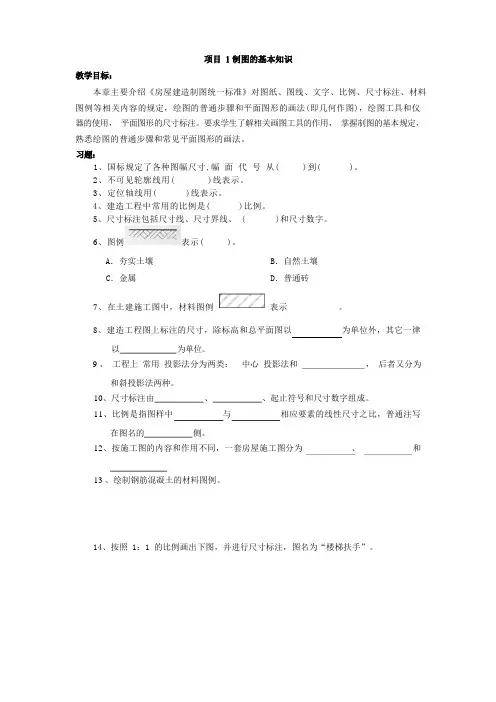

本章主要介绍《房屋建造制图统一标准》对图纸、图线、文字、比例、尺寸标注、材料图例等相关内容的规定,绘图的普通步骤和平面图形的画法(即几何作图),绘图工具和仪器的使用,平面图形的尺寸标注。

要求学生了解相关画图工具的作用,掌握制图的基本规定,熟悉绘图的普通步骤和常见平面图形的画法。

1、国标规定了各种图幅尺寸,幅面代号从( )到( )。

2、不可见轮廓线用( )线表示。

3、定位轴线用( )线表示。

4、建造工程中常用的比例是( )比例。

5、尺寸标注包括尺寸线、尺寸界线、 ( )和尺寸数字。

6、图例表示( )。

A.夯实土壤 B.自然土壤C.金属 D.普通砖7、在土建施工图中,材料图例表示___________。

8、建造工程图上标注的尺寸,除标高和总平面图以为单位外,其它一律以为单位。

9 、工程上常用投影法分为两类:中心投影法和,后者又分为和斜投影法两种。

10、尺寸标注由、、起止符号和尺寸数字组成。

11、比例是指图样中与相应要素的线性尺寸之比,普通注写在图名的侧。

12、按施工图的内容和作用不同,一套房屋施工图分为、和。

13 、绘制钢筋混凝土的材料图例。

14、按照 1:1 的比例画出下图,并进行尺寸标注,图名为“楼梯扶手”。

本章主要介绍正投影的相关知识,点、直线、平面、立体的投影特点,介绍形体轴测投影图的画法。

要求学生熟悉投影的分类,掌握正投影的基本性质,理解三面正投影的形成过程,了解土木工程中常用的投影图,掌握点的三面投影规律及作图方法,掌握两点的相互位置关系,熟悉重影点的概念,熟练掌握直线的作图方法、各种位置直线的投影特点,掌握判读两直线相互位置关系的方法,理解直线上的点的投影特点,熟练掌握平面投影做法、各种位置平面的投影特点,掌握求平面上点、线的方法。

熟练掌握棱柱、棱锥、圆柱、圆锥、球体的投影特性和作图方法,掌握平面立体和曲面立体的表面定点、定线的方法。

熟练掌握形体正等测、斜二测的画法,了解轴测图的概念和分类,理解轴测图的投影特点。

2020年国家开放大学电大考试建筑制图识图题题库及答案

2020年国家开放大学电大考试建筑制图识图题题库及答案
学号
姓出的图线的名称,以及当b=0.7时的线宽。





序号
图线名称
线宽
2、注出窗立面图的比例。3、根据所给的比例,注出外墙板长河高的实际尺寸。
窗立面图
外墙板立面图1:60
4、作出下列建筑形体的剖面图与断面图。
(1)作1—1剖面图。
(2)作形体的半剖面图。
架立钢筋、分布钢筋和其他构造筋。
6、为了保护钢筋,防止锈蚀,防火及加强钢筋与混凝土的粘结力,在构件中的钢筋的外表面要留有保护层。梁、柱的保护层最小厚度为25mm,板和墙的保护层厚度为10~15mm,且不应小于受力筋的直径。
7、钢筋布置图也就是钢筋混凝土构件详图中的配筋图,它包括立面图、
断面图、钢筋详图以及钢筋表。
8、焊缝代号主要由哪几部分组成?
答:焊缝代号主要由图形符号、辅助符号和引出线等部分组成。
9、焊缝的图形符号表示什么?
答:图形符号表示焊缝截面的基本形式。
建筑制图基础实训
小作业三
一、填空题
1、各种房屋,虽然在使用要求、外部造型、内部布局、结构形式以及细部构造上各不相同,但是构成建筑物的主要部分基本相同,一般有基础、墙、柱、楼面、屋面、
8、说明钢筋图上所标注4Ф16和Ф6@150各字母和数字的意义:
4表示钢筋4根;Ф表示I级钢筋;6表示钢筋直径为6mm;@表示相等中心距;150表示相邻钢筋轴线之间的中心距为150mm。
9、用平面图表示配置双层钢筋图时,顶层钢筋的画法是弯钩向下或向右,底层钢筋的画法是弯钩向上或向左。
10、在钢筋混凝土结构图中,钢筋的断面图例是黑圆点·,无弯钩钢筋的端部图例是或,无弯钩钢筋的搭接图例是。
走廓、天沟、雨水管、勒脚、踢脚板等组成。

机械制图试题库11(参考答案)

机械制图试题库11(参考答案)

图纸的幅面分为基本基本幅面和幅面和加长幅面幅面两类,基本幅面按尺寸大小可分为A0A1A2A3A4。

2、图纸是工厂组织生产、2、图纸是工厂组织生产、制造零件制造零件制造零件和和装配机器装配机器的依据。

的依据。

3、左视图从3、左视图从左往右左往右左往右进行投影,在进行投影,在进行投影,在侧立投影面侧立投影面侧立投影面(W (W 面)上所得到的视图,在面)上所得到的视图,在第一角第一角第一角投影法上左视图在投影法上左视图在图距与其物距之比。

图样上标注的尺寸应是机件的最后完工尺寸,与所采用的比例原值比例、放大比例放大比例和和缩小比例寸的缩小比例;比例是指图纸尺寸是实物尺寸的倍,属于倍,属于放大放大比例。

作图时应尽量采用缩小比例,需要时也可采用比例,需要时也可采用原值原值或放大的比例。

无论采用何种比例,实际尺寸。

图样中书写的汉字应用长仿宋体体书写。

字号指字体的高度,粗实线、细实线、虚线、点画线、双点画线、波浪线、双折线、粗点画线」→「物体」「物体」「物体」→→「投影面」「投影面」关系而投影视图的画法,关系而投影视图的画法,.图样中,机件的可见轮廓线用粗实线粗实线画出,不可见轮廓线用虚线画出,尺寸线和尺寸界线用细实线画出,点画线画出。

画出。

虚线、最后完工尺寸,尺寸以mm 为单位时,不需标注代号或名称。

.标注尺寸的四要素是尺寸界线、尺寸线、尺寸线终端、和尺寸数字、符号。

表示半径,φ表示直径,φ表示球直径球直径,t ,t 表示厚度,向上向上;标注垂直尺寸时,尺寸数字的字头方向应;标注垂直尺寸时,尺寸数字的字头方向应水平断开图线高度差对长度的倾斜程度,用符号∠表示,标注时符号的倾斜方向应与所一致。

直径差与长度的比,锥度用符号表示,标注时符号的锥度方向应与所标锥度方向方向一致一致。

斜度是1:10。

、机件的每一尺寸,一般只、机件的每一尺寸,一般只标注一次标注一次标注一次,并应标注在反映该结构,并应标注在反映该结构,并应标注在反映该结构最清晰最清晰最清晰的图形上。

《机械识图》题库及答案

《机械识图》题库及答案

半工半读题库一、参照立体图补全三视图二、补画视图中的缺线三、把主视图改画成全剖视图四、把主视图改画成局部剖视图五、在所给定的位置画出机件的断面图(10分)六、识图题(每空1分,共60分)一)识读轴的零件图,回答下列问题1 表达该零件共用了 3 个图形,分别是 主视 图、 断面 图和 局部放大 图。

2 基本视图采用的绘图比例是 1:1 。

局部放大图采用的绘图比例是 4:1 。

3 的基本尺寸为 Φ25 mm ,最大尺寸为Φ24.980 mm ,最小尺寸为 Φ24.947 mm 。

4 该零件上Φ32轴段的长为5 mm 。

5 右侧螺纹为连接螺纹,其长为 27 mm ,中间螺纹为传动螺纹,其长为 136 mm 。

6 零件左侧有4个尺寸相同的矩形平面,定形尺寸分别为 20 mm 、 40 mm 。

7 局部放大图表示的是螺纹的形状,从图可以看出,螺纹牙底的粗糙度代号为 ,螺纹的小径为 Φ18 。

8 Φ17圆柱面的表面粗糙度代号为 。

圆柱面的表面粗糙度代号为 。

9 该零件所用的材料为 45 钢,零件需要进行 调质处理 热处理。

二)识读螺旋千斤顶装配图,回答下列问题1 该装配体共由 7 种零件组成,共用了 4 个视图表达其结构,分别是 主 视图、 俯视图、 向 视图和 局部放大 图。

2 主视图采用了 单一 剖切平面和剖视,其螺旋杆采用了 局部 剖视,这是因为 需要表达零件3、5、6的装配关系 俯视图是拆 卸了 顶垫1 和 铰杠3 后绘制的,局部放大图是用来表达 矩形螺纹的结构 。

3 底座和螺套是用 螺钉4 进行周向连接和定位的。

4、螺杆上放置绞杠的孔有 2 个5 是 配合 尺寸,其中Φ65是 基本尺寸 ,H8表示件号为 7 的零件的 尺寸公差带代号 ,j7表示件号为 5 的 尺寸公差带代号 。

3.23.212.55 该装配体的总高是 221-277 ,绞杠的长为 300 。

6 螺旋千斤顶的顶举高度为 56 mm,螺杆轴线和底座的底平面之间的垂直度公差为 0.1 mm。

化工制图期末考试题库

化工制图期末考试题库

一、填空1.简单形体主要包括扫描体和非扫描体,其中扫描体包括拉伸形体和回转体;非扫描体包括类拉伸体、组合拉伸体和棱锥体。

2.根据两个焊件间相对位置的不同,焊接接头可分为对接、搭接、角接及T字接头等型式,焊接型式分别用于化工设备的连接部位:筒节和筒节、筒体和封头的连接采用对接型式;悬挂式支座的垫板和简体连接为搭接型式;接管和管法兰以及鞍式支座中则分别使用角接和T字接型式。

3.局部视图和斜视图的断裂边界一般以细波浪线表示。

4.断面图分为:移出断面图和重合断面图。

5.在焊缝标注的补充符号中O表示周围焊缝符号。

6.视图之间的投影规律包括:长对正、高平齐和宽相等。

7.剖视图分为:全剖视图、半剖视图、局部视图和旋转视图。

8.工程语言是图纸、表格、必要文字说明的总称。

9.初步设计要完成的四张图纸有①物料流程图②工艺流程草图③设备布置图④关键非标设备总装图。

10.施工图要完成的五张图纸有①物料流程图②带控制点的工艺流程图③设备布置图④化工设备图⑤管道布置图11.工艺流程图按其作用及内容详细程度不同可分为①全厂总工艺流程图②流程框图③物料流程图④工艺管道及仪表流程图;对系统复杂的大型装置的工艺管道及仪表流程图又可分为①工艺管道及仪表流程图②辅助管道及仪表流程图③公用系统管道及仪表流程图12. 工艺流程图中,工艺物料管线采用粗实线________mm,辅助管线采用中实线________mm,其他均采用细实线________mm。

物流管线最小间隔________mm。

13. 工艺管道及仪表流程图内容包括:①图形②标注③标题栏④图例⑤设备一览表14.在工艺管道及仪表流程图中有两个或两个以上相同系统时可只画一个系统,其余系统则以细双点划线方框表示,框内注明系统名称及编号15.工艺流程图不反映设备的前后左右位置只反映其相对高度。

16.常用图形符号尺寸:仪表符号用细实线圆∮________、轴线编号用细实线圆∮________、方位标用粗实线圆∮________、轴测图方位标用细实线圆∮________;空心箭头框尺寸________;工艺图阀门图例尺寸可选_________或_______。

机械制图考试题库

机械制图考试题库

机械制图考试题绪论1、零件图是表达零件的________、________、________及________。

2、机器是由若干个________组装而成。

3、装配图是表示组成机器各零件之间的________和________的图样。

4、投影的方法分为_____ ___和平行投影法,其中平行投影法又分为________和________。

5、透视图是用___ _____将物体投射到单一投影面上得到的图形,特点是________。

6、轴测图是用_____ ___将物体投射到单一投影面上得到的图形,特点是________。

7、多面正投影图的特点是_____ ___。

第一章制图的基本规定1、我国国家标准的代号是_______,它的意思是_______。

2、Α3图纸的大小B×L为_______,Α1图纸的大小B×L_______。

3、比例是指图样中_______与_______相应要素的线性尺寸之比。

4、字母和数字分_______和_______两种。

5、粗实线可用作______虚线可用作______。

6、细点画线用作_______、______。

7、双折线用作_______。

8、铅笔用“B”表示_______,H表示_______。

9、尺寸的三要素为_______、_______、_______。

10、Α3图纸的大小为()。

A、210×297B、841×594C、420×297D、210×29711、细实线可用作()。

12、双点画线可用作()。

A、极限位置轮廓线B、假想投影轮廓线C、中断线D、对称中心线13、尺寸注法的基本规则()。

A、大小以尺寸为依据B、以mm为单位时,不必标符号C、每一尺寸只标一次D、尺寸必须标在主视图14、Α0图纸的大小为Β×L:841×1188。

()15、5:1为缩小比例。

()16、1:2为放大比例。

《机械制图》练习题库与参考答案

《机械制图》练习题库与参考答案

《机械制图》练习题库与参考答案一、单选题(共10题,每题1分,共10分)1、后视图是()。

A、由后向前投影B、由前向后投影C、由右向左投影D、由左向右投影正确答案:A2、下列符号中表示强制国家标准的是A、GBB、GB/TC、GB/ZD、GB/TB正确答案:A3、右视图是()。

A、由后向前投影B、由前向后投影C、由右向左投影D、由左向右投影正确答案:C4、在绘制草图时,线条加深的顺序是()。

A、先注尺寸和写字后加深图形;B、先加深圆或圆弧后加深直线;C、一边加深图形一边注尺寸和写字;D、加深图形和注尺寸及写字不分先后正确答案:B5、直线从属于平面的条件是一直线经过属于平面的()。

A、四点B、两点C、三点D、一点正确答案:B6、看图的方向符号是用()绘制在对中符号位置处的一个正三角形。

A、波浪线B、粗实线C、细实线D、点画线正确答案:C7、产品用放大一倍的比例绘图,在标题栏比例项中应填()。

A、1×2B、放大一倍C、2:1D、1:2正确答案:C8、利用三角板配合丁字尺可画()之斜线。

A、25°B、40°C、35°D、15°正确答案:D9、通过测量获得的某一孔、轴的尺寸称为()。

A、基本尺寸B、极限尺寸C、实际尺寸D、尺寸偏差正确答案:C10、Α3 图纸的大小为()。

A、210×297B、420×297C、841×594D、841×595正确答案:B二、多选题(共10题,每题1分,共10分)1、机件的视图表示法通常包括()。

A、斜视图B、向视图C、左视图D、基本视图E、局部视图正确答案:ABDE2、垂直方向的平行尺寸应使()A、大尺寸在内,小尺寸在外B、大尺寸在外,小尺寸在内C、字头朝左D、尺寸数字在尺寸线左侧E、以上都对正确答案:BCD3、尺寸注法的基本规则()。

A、大小以尺寸为依据B、以 mm 为单位时,不必标符号C、每一尺寸只标一次D、尺寸必须标在主视图E、以上都对正确答案:ABC4、按基本要素标准化的程度可将螺纹分为()。

建筑工程专业知识试题库答案

建筑工程专业知识试题库答案

选择题: 1、钢筋混凝土梁的结构详图中,配筋图中的断面图,采用的是 A A、移出断面图B、中断断面图 C、重合断面图D、剖视图选择题: 1、钢筋工程施工中要看懂 C A、建筑施工图 B、土建施工图C、结构施工图D、设备施工2、基础各部分形状、大小、材料、构造、埋深及主要部位的标高都能通过 C 反映出来.A、总平面图B、基础平面图 C、基础详图 D、结构平面图3、画基础平面图时,基础墙的轮廓线应画成 B A、细实线 B、中实线C、粗实线D、实线4、钢筋混凝土构件分为现浇整体式和预制装配式是按 C A、受力特征 B、材料 C、施工方法 D、计算结果5、钢筋混凝土构件详图不包括 A A、断面图 B、模板图 C、配筋图 D、钢筋表判断题:1基础结构图属于建筑施工图。

(ⅹ)2、当采用砖墙和砖基础时,在基础墙和垫层之间做成阶梯形的砌体,称为阶梯形基础。

(ⅹ)3、结构施工图是说明房屋的结构构造类型、结构平面布置、构件尺寸、材料和施工要求等。

(√)第八节墙体的建筑构造(节)填空题: 1、按受力情况不同,墙体可分为承重墙和非承重墙。

2、散水是沿建筑物外墙设置的倾斜坡面,坡度一般为3%—5%,宽度一般为 600—1000mm3、设计抗震设防烈度在8度及以上时,圈梁必须贯通封闭。

选择题: 1、在建筑工程中,建筑物与土层直接接触的部分称为 BA、地基B、基础C、勒脚D、散水2、外墙与室外地坪接触的部分叫 C A、散水 B、踢脚线C、勒脚D、防潮层3、下列 B 不能用于加强砌体结构房屋整体性。

A、设圈梁B、设过梁C、设壁柱D、设构造柱4、当室内地面垫层为碎砖或灰土材料时,其水平防潮层的位置应设在 DA、垫层高度范围内B、室内地面以下-0。

060m处C、垫层标高以下D、平齐或高于室内地面面层5、门窗过梁的作用是 C A、装饰的作用 B、承受砖墙的荷载 C、承受门窗上部墙的荷载 D、承受楼板的荷载名词解释题:地基:支撑建筑物重量的土层.判断题: 1、明沟的作用与散水相似,适用于室外无组织排水。

中职机械制图试题库及答案(3)

中职机械制图试题库及答案(3)

机械制图试题库81.省略一切标注的剖视图,说明它的剖切平面通过机件的对称平面。

82.断面图用来表达零件的某部分的断面形状,剖面可分为移出断面和重合断面两种。

83.移出断面和重合断面的主要区别是:移出断面图画在视图外面,轮廓线用粗实线绘制;重合断面图画在视图上84螺纹的五要素是牙型、直径、线数、螺距、旋向。

85只有当内、外螺纹的五要素相同时,它们才能互相旋合。

86螺纹的三要素是牙型、直径、螺距。

87、当螺纹的三要素都符合国家标准规定的称为标准螺纹;牙型不符合国家标准的称为非标准螺纹;牙型符合国家标准,但直径或螺距不符合国家标准的称为特殊螺纹。

88、外螺纹的规定画法是:大径用粗实线表示,小径用细实线表示,终止线用粗实线表示。

89.在剖视图中,内螺纹的大径用细实线表示,小径用粗实线表示,终止线用粗实线表示。

不可见螺纹孔,其大径、小径和终止线都用细虚线表示。

90一螺纹的标注为M24×1.5,表示该螺纹是普通螺纹,其大径为25 ,螺距为 1.5,旋向为右。

91.粗牙普通螺纹,大径24,螺距3,中径公差带代号为6g,左旋,中等旋合长度,其螺纹代号为M 25X3-6g-LH92.螺纹连接用于可拆卸连接,常见的螺纹联接形式有:螺栓、螺柱、螺钉。

93.键连接用于轮和轴连接94常用键的种类有平键、半圆键、钩头锲键、花键。

95.销用作零件间的连接和定位。

常用销的种类有圆柱销、圆锥销、开口销。

96.齿轮传动用于传递动力和旋转运动,并可以改变运动速度和方向。

97齿轮传动的三种形式是圆柱齿轮、圆锥齿轮、蜗杆与蜗轮。

98.圆柱齿轮按轮齿的方向可分为直齿、斜齿、人字齿三种。

99.齿轮轮齿部分的规定画法是:齿顶圆用粗实线绘制;分度圆用点划线绘制;齿根圆用细实线绘制,也可省略不画。

在剖视图中,齿根圆用粗实线绘制。

100.轴承是用来支撑旋转轴的。

滚动轴承分为向心轴承、推力轴承和向心推力轴承三类。

101.轴承代号6208指该轴承类型为深沟球轴承,其尺寸系列代号为02,内径为40。

机械制图题库

机械制图题库

2015-2016学年第一学期机械制图15级机加专业一、名词解释..1、机械制图:用图样的方式能够确切表达机械内部结构、尺寸大小、工作原理理和技术要求的一门学科..2、断面图:把物体某处切断;仅画出断面处的形状..3、比例:图中图形与其实物相应要素的线性尺寸之比..4、图框:用来确定绘制图区域的线框..5、视图:用正投影法所得到的投影图..6、主视图:由前向后投影所得到的视图..7、俯视图:由上向下投影所得到的视图..8、左视图:由左向右投影所得到的视图..9、投影法:用投影表示物体的形状和大小的方法称为投影法..10、局部视图:将机件的某一部分向基本投影面投射所得到的视图称为局部视图..11、螺距:螺纹上相邻两牙对应点之间的轴向距离..12、标准件:是按国家标准或部标准等大批量制造的常用零件..13、锥度:锥度是指圆锥的底面直径与锥体高度之比..14、仰视图:由下向上投影所得到的视图..15、螺纹公称直径:螺纹的大径的基本尺寸..二、填空题:1、图样中;机件的可见轮廓线用实线画出;不可见轮廓线用虚线画出..2、常用的比列可分为放大比例、缩小比例和原值比例..3、机械制图当中常用的图幅可分为A0、A1、A2、A3、 A4 ;其中 A0 图纸的尺寸最大..4、平行投影法分为正投影法和斜投影法..5、组合体的组合形式有叠加类和切割类两种基本形式..6、图样在标注尺寸时;其符号SR的意思是球体半径 ;φ的意思直径 ..7、尺寸三要素是尺寸线、尺寸界线、尺寸数字 ..8、剖视图按剖切范围可分为全剖视图、半剖视图、局部剖视图..9、断面图可分为移出断面图和重合断面图..10、正投影的三个性质积聚性、类似性、真实性 ..11、角度标注尺寸数字应水平书写..12、视图上所标注的尺寸可分为定形尺寸和定位尺寸..13、三视图以主视图为基准的;其符号GB/T表示的意思是推荐性国家标准..14、螺纹按旋向可以分为左旋和右旋、按内外圆柱面可分为内螺纹和外螺纹..三、判断题..1、国家制图标准规定;图纸大小可以随意确定×2、比例是指图样与实物相应要素的线性尺寸之比.. ×3、2:1是缩小比例.. ×4、绘制机械图样时;尽量采用1:1的比例√5、使用圆规画图时;应尽量使钢针和铅笔芯垂直于纸面.. √6、丁字尺与三角板随意配合;便可画出65度的倾斜线.. ×7、国家制图标准规定;中心线用虚线绘制.. ×8、国家制图标准规定;各种图线的粗细相同.. ×9、制图标准规定;图样中标注的尺寸数值为工件的最后完成尺寸..√10、图样中书写汉字的字体;应为长仿宋体.. √11、画圆的中心线时;其交点可心是点画线的短画.. ×12、当圆的直径过小时;可以用线实线来代替线点画线.. √13、水平线的正面投影与X轴平行;水平投影反映线段的真实长度.. √14、正平面的正面投影积聚为直线.. ×15、铅垂面的水平投影积聚成平行X轴的直线段.. √16、正投影的基本特性是实形性;积聚性和类似性.. √17、中心投影法是投射线互相平行的.. ×18、水平线的水平投影反映真实长度.. √19、水平面的水平投影积聚为直线.. ×20、点的三投影面体系中的位置;可以用坐标来表示.. √21、画线段的三面投影实质是作两端点的三面投影;然后同面投影连线.. √22、当一条直线垂直于投影面时;则在该面上反映实形性.. ×23、标注的尺寸不是定位尺寸就是定形尺寸..×24、非回转体类零件的主视图一般应选择工作位置.. √25、在剖视图中;切根线用细实线绘制..×26、外螺纹的牙顶圆投影用粗实线表示;内螺纹的牙顶圆用细实线表示..√27、 A4图纸的尺寸为210×297mm.. √28、圆柱体属于回转体类零件√29、在螺纹代号标注中;右旋代号可省略不标注.. √30、形位公差值是以微米为单位的..×四、选择题..1、下列符号中表示强制国家标准的是 C ..A、GB/TB、GB/ZC、GBD、GB/F2、尺寸界线线采用 C 来绘制..A、粗实线B、虚线C、细实线D、点画线3、下列比例当中表示放大比例的是 BA、1:1B、2:1C、1:2D、2:24、在标注球的直径时应在尺寸数字前加 CA、RB、ΦC、SΦD、SR5、下列比例当中表示缩小比例的是 CA、1:1B、2:1C、1:2D、3:36、机械制图中一般不标注单位;默认单位是 AA、㎜B、㎝C、mD、km7、下列尺寸正确标注的图形是 C8、下列缩写词中表示均布的意思的是 BA、SRB、 EQSC、CD、SQ9、标题栏一般位于图纸的 AA、右下角B、左下角C、右上角D、左上角10、三视图是采用 B 得到的..A、中心投影法B、正投影法C、斜投影法D、轴测投影法11、当一条线平行于一个投影面时;必 D 于另外两个投影面..A、平行B、垂直C、倾斜D、垂直或倾斜12、当一个平面平行于一个投影面时;必 B 于另外两个投影面..A、平行B、垂直C、倾斜D、垂直或倾斜13、以下属于曲面体的是 CA、三棱柱B、正方体C、圆锥D、四棱锥14、圆柱被正垂面斜切的截面是 AA、椭圆B、圆C、圆弧D、抛物线15、标注尺寸时;应尽可能使用符号和缩写词;其符号 B 表示半径..A、 B、R C、S D、SR16、机械图样中;尺寸线用 C 线型绘制..A粗实线 B.细虚线 C.细实线 D.粗虚线17、三视图中;左视图在主视图的 D 位置..A、上方B、下方C、左方D、右方18、常用金属材料的剖面符号应画成间隔均匀、平行 B ..A、粗实线B、细实线C、波浪线D、细点画线19、当同一机件上有几个被放大的部分时;应用 B 数字编号..A、阿拉伯B、罗马C、英文D、中文20、常用金属材料的剖面线与水平夹角成 B 度..A、0B、45C、90D、18021、半剖视图中;半个视图与半个剖视图的分界线用 B ..A、粗实线B、细点画线C、细虚线D、波浪线22、符号“⊥”表示的形位公差项目是 B ..A、平行度B、垂直度C、同轴度D、倾斜度23、旋合长度代号分短、中、长三组;分别用字母代替;其中中等旋合长度用: AA 、N代替 B、 S代替 C、L代替 D、R代替24、一般用于受力不大且不常拆卸的场合的连接方法是: DA、螺栓连接B、双头螺柱连接C、螺钉连接D、焊接连接25、标准直齿圆柱齿轮的齿顶高尺寸计算公式等于: CA、 ha =0.25m26A、锯齿形 D、管螺纹27、A、模数相等B、压力角相等C、模数和压力角相等D、齿顶圆28、普通螺纹的牙型角是 BA、30°B、60°C、 33°D、 45°29、 132±0.0125的上偏差为 AA +0.0125B -0.0125C +0.025D 0.02530、表面粗糙度中;Ra的单位为 BA、米B、毫米C、微米D、厘米五、作图题..1、做圆内接正六边形;圆直径为60mm2、画出下立体图的三视图尺寸在图中量取;10分3、画出下立体图的三视图尺寸在图中量取;10分4、补画下列几何体的第三面视图.答案5、补画下列几何体的第三面视图.答案6、根据下面轴测图;补画视图中所缺的线..答案7、根据下面轴测图;补画视图中所缺的线..答案8、根据下面轴测图;补画视图中所缺的线..答案9、根据下面轴测图;补画视图中所缺的线..答案9、根据下面轴测图;补画视图中所缺的线..答案10、根据轴侧图补画三视图.. 答案11、根据轴侧图补画三视图..答案12、补画下物体的的三视图.. 答案13、根据轴侧图画三视图.. 答案14、根据立体图;补画下面三视图中所缺的线..答案15、已知轴测图;做出下轴测图的三视图..答案六、问答题..1、机械制图当中常用的绘图工具有哪些答:绘图工具包括铅笔、三角板、比例尺、圆规、丁字尺、绘图板、曲线板等..2、三视图的投影关系是什么、三视图的定义是什么答:三视图的投影关系为;主俯视图长对正、主左视图高平齐、俯左视图宽相等..三视图指的是:主视图、俯视图、左视图..物体通常用三个视图表示;称为三视图..3、在零件中常用的标准件和常用件都有哪些答:标准件有螺栓、螺母、键、销、滚动轴承等..常用件主要有齿轮和弹簧..4、螺纹件有哪些作用螺纹是怎么来分类的答:连接、传动和固定作用..1 按牙型形状三角螺纹、梯形螺纹、矩形螺纹、锯齿形螺纹..2 按旋向左旋螺纹、右旋螺纹..(3)内外圆柱面内螺纹和外螺纹4 线数单线螺纹和多线螺纹5、螺纹紧固件的连接都有哪些各有什么特点答:螺栓连接;用于两个不太厚的零件..双头螺柱连接:两个被连接件中有一个很厚;加工通孔有困难时..螺钉连接、紧定螺钉连接:用来固定轴与轴上零件..。

机械制图2_郑州轻工业大学中国大学mooc课后章节答案期末考试题库2023年

机械制图2_郑州轻工业大学中国大学mooc课后章节答案期末考试题库2023年

机械制图2_郑州轻工业大学中国大学mooc课后章节答案期末考试题库2023年1.如图所示,正确的右视图是:答案:d2.如图所示,对于A向斜视图,正确的说法是:答案:a正确 b不正确 c不正确 d正确3.如图所示,对于A向视图,正确的说法是:答案:a正确 b不正确 c不正确4.对于图中所示的A-A断面图,正确的说法是:答案:a不正确 b不正确 c正确 d不正确5.在下面内、外螺纹旋合图中,画法正确的是:答案:a正确 b不正确 c正确 d不正确6.如图所示,齿轮轴上有几处倒角?几处退刀槽?几处砂轮越程槽?答案:5处倒角;1处退刀槽;2处砂轮越程槽7.如图所示,主视图左下方图I的比例4:1,含义是:答案:图样I的线性尺寸与实际机件的线性尺寸相比4:18.直径φ16H7,说法正确的是:答案:孔的公称尺寸为φ16、尺寸公差等级为79.如图所示,端盖主视图为全剖视图,其剖切方法为:答案:相交的剖切面剖切;10.对于标注,说法正确的是:答案:6个均匀分布的阶梯孔,大孔直径11.5,深度6;11.选择正确的按简化画法绘制的主视图。

答案:d12.如图所示,选择正确的断面图。

答案:a13.已知主视图和俯视图,正确的左视图是:答案:b14.下图中正确的斜视图是:答案:c15.下图中正确的A-A断面图是:答案:c16.下图中正确的A-A断面图是:答案:c17.如图所示,根据所给主俯视图,正确的左视图是:答案:d18.如图所示,由俯视图可知正确的主视图是:答案:c19.根据所给主视图,正确的俯视图是:答案:b20.下图中的画法有几处错误?答案: 4。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
相关文档
最新文档
