变频器电路原理详解经典
变频器主电路工作原理
变频器主电路工作原理一、引言变频器是一种用于控制交流电动机转速的电子设备。
它通过改变输入电源频率和电压来调节机电的转速。
本文将详细介绍变频器主电路的工作原理。
二、主电路组成变频器的主电路由以下几个主要部份组成：1. 整流器：将交流电源转换为直流电源。
2. 中间电路：由电容器组成，用于储存能量和平滑直流电压。
3. 逆变器：将直流电源转换为可调节的交流电源。
4. 滤波器：用于滤除逆变器输出的高频噪声。
5. 机电：由变频器控制的交流电动机。
三、工作原理1. 整流器工作原理：交流电源经过整流器，将交流电转换为直流电。
整流器通常采用可控硅器件，如二极管或者晶闸管。
整流器的输出电压为半波或者全波整流的直流电压。
2. 中间电路工作原理：直流电压通过整流器后，进入中间电路。
中间电路由电容器组成，用于储存能量和平滑直流电压。
电容器的容量越大，中间电路的电压波动越小。
3. 逆变器工作原理：中间电路的直流电压经过逆变器，被转换为可调节的交流电源。
逆变器通常采用可控硅器件或者晶体管。
逆变器的输出电压和频率可以根据需要进行调节。
4. 滤波器工作原理：逆变器输出的交流电源经过滤波器，滤除高频噪声和谐波。
滤波器通常由电感和电容器组成，能够平滑输出电压波形。
5. 机电工作原理：变频器控制的交流电动机接收逆变器输出的交流电源。
通过调节逆变器的输出电压和频率，可以实现对机电转速的精确控制。
变频器可以根据负载需求动态调整机电的转速，提高能效和运行稳定性。
四、应用领域变频器主电路工作原理的应用非常广泛，包括但不限于以下领域：1. 工业自动化：变频器广泛应用于机械设备、输送系统、风机、泵等工业自动化领域，实现对机电转速的精确控制。
2. 冷却和空调系统：变频器可以控制冷却水泵、风机和压缩机等设备，提高能效和运行稳定性。
3. 电梯和升降机：通过变频器控制电梯和升降机的机电，可以实现平稳启停和精确楼层控制。
4. 新能源领域：变频器在太阳能发电和风能发电系统中的应用越来越广泛，可以实现对发机电的输出电压和频率的精确控制。
变频器的基本原理
变频器的基本原理
变频器是一种用于改变电源频率的电子设备，它采用电力电子器件来将输入直流电源转换为可调节的交流电源输出。
其基本原理如下：
1. 整流：首先，变频器将输入的交流电源通过整流电路转换为直流电流。
整流电路通常由二极管桥等组成，能够将交流电源的正、负半周分别转换为单一方向的直流电流。
2. 滤波：经过整流后得到的直流电流含有较大的脉动成分，需要通过滤波电路进行平滑。
滤波电路一般由电容器和电感器组成，能够将脉动成分去除，得到较为平稳的直流电源。
3. 逆变：经过滤波后得到的电流是直流电流，需要将其转换成交流电源输出。
逆变电路一般采用晶闸管、IGBT（绝缘栅双
极型晶体管）等器件，通过不断切换电源极性来生成不同频率、幅度的交流电流。
控制逆变电路开关频率和占空比，可以达到变频的目的。
4. 控制系统：变频器还配备了控制系统，用于监测输入输出电压、电流，以及控制逆变电路的开关频率和占空比。
控制系统常使用微处理器或FPGA（现场可编程门阵列）等数字控制芯片，通过接收外部信号或运算逻辑，动态调整变频器的工作状态，以满足不同的需求。
总的来说，变频器通过整流、滤波和逆变等过程将输入直流电源转换为可调节的交流电源输出。
通过控制系统的控制，可以
实现对输出频率和电压的精确调节，从而满足不同设备对电力供应的需求。

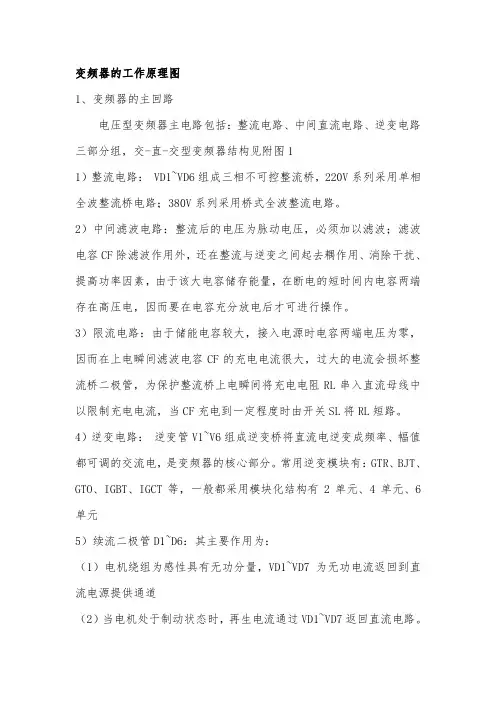

变频器的工作原理图
变频器的工作原理图1、变频器的主回路电压型变频器主电路包括：整流电路、中间直流电路、逆变电路三部分组，交-直-交型变频器结构见附图11）整流电路： VD1~VD6组成三相不可控整流桥，220V系列采用单相全波整流桥电路；380V系列采用桥式全波整流电路。
2）中间滤波电路：整流后的电压为脉动电压，必须加以滤波；滤波电容CF除滤波作用外，还在整流与逆变之间起去耦作用、消除干扰、提高功率因素，由于该大电容储存能量，在断电的短时间内电容两端存在高压电，因而要在电容充分放电后才可进行操作。
3）限流电路：由于储能电容较大，接入电源时电容两端电压为零，因而在上电瞬间滤波电容CF的充电电流很大，过大的电流会损坏整流桥二极管，为保护整流桥上电瞬间将充电电阻RL串入直流母线中以限制充电电流，当CF充电到一定程度时由开关SL将RL短路。
4）逆变电路：逆变管V1~V6组成逆变桥将直流电逆变成频率、幅值都可调的交流电，是变频器的核心部分。
常用逆变模块有：GTR、BJT、GTO、IGBT、IGCT等，一般都采用模块化结构有2单元、4单元、6单元5）续流二极管D1~D6：其主要作用为：（1）电机绕组为感性具有无功分量，VD1~VD7为无功电流返回到直流电源提供通道（2）当电机处于制动状态时，再生电流通过VD1~VD7返回直流电路。
（3）V1~V6进行逆变过程是同一桥臂两个逆变管不停地交替导通和截止，在换相过程中也需要D1~D6提供通路。
6）缓冲电路由于逆变管V1~V6每次由导通切换到截止状态的瞬间，C极和E 极间的电压将由近乎0V上升到直流电压值UD，这过高的电压增长率可能会损坏逆变管，吸收电容的作用便是降低V1~V6关断时的电压增长率。
7）制动单元电机在减速时转子的转速将可能超过此时的同步转速（n=60f/P）而处于再生制动（发电）状态，拖动系统的动能将反馈到直流电路中使直流母线（滤波电容两端）电压UD不断上升（即所说的泵升电压），这样变频器将会产生过压保护，甚至可能损坏变频器，因而需将反馈能量消耗掉，制动电阻就是用来消耗这部分能量的。
变频器主电路工作原理
变频器主电路工作原理一、概述变频器是一种电力调节设备，用于控制交流机电的转速和扭矩。
主电路是变频器的核心部份，负责将输入的交流电源转换为可调节频率和电压的交流电源输出。
本文将详细介绍变频器主电路的工作原理。
二、变频器主电路组成1. 整流器：将输入的交流电源转换为直流电源。
常用的整流器包括整流桥和整流二极管。
2. 滤波器：用于平滑整流后的直流电源，消除电压波动和纹波。
滤波器通常由电容器和电感器组成。
3. 逆变器：将直流电源转换为可调节频率和电压的交流电源。
逆变器通常由晶闸管、绞线管和电容器组成。
4. 控制电路：用于控制逆变器的频率和电压输出。
控制电路通常由微处理器、传感器和驱动电路组成。
三、变频器主电路工作原理1. 整流过程：交流电源经过整流器后，被转换为直流电源。
整流桥或者整流二极管将正负半周的交流电流转换为直流电流，并通过滤波器平滑输出。
2. 逆变过程：直流电源经过逆变器后，被转换为可调节频率和电压的交流电源。
晶闸管通过开关控制，将直流电源转换为脉冲宽度可调的交流电源。
绞线管和电容器用于平滑输出电压。
3. 控制过程：控制电路通过微处理器和传感器获取机电的运行状态，并根据设定的转速和扭矩要求，调节逆变器的频率和电压输出。
驱动电路负责控制晶闸管的开关动作。
四、变频器主电路工作原理示意图（示意图省略）五、变频器主电路工作原理的优势1. 节能：变频器主电路可以根据实际负载需求调节机电的转速和扭矩，避免了传统固定频率和电压的浪费。
2. 精确控制：通过微处理器和传感器的精确控制，变频器主电路可以实现对机电的精确控制，满足不同工况下的运行要求。
3. 可靠性高：变频器主电路采用先进的电子元器件和控制技术，具有较高的可靠性和稳定性。
4. 减少机械磨损：变频器主电路可以通过调节机电的转速和扭矩，减少机械设备的磨损和损坏。
六、总结变频器主电路是变频器的核心部份，负责将输入的交流电源转换为可调节频率和电压的交流电源输出。

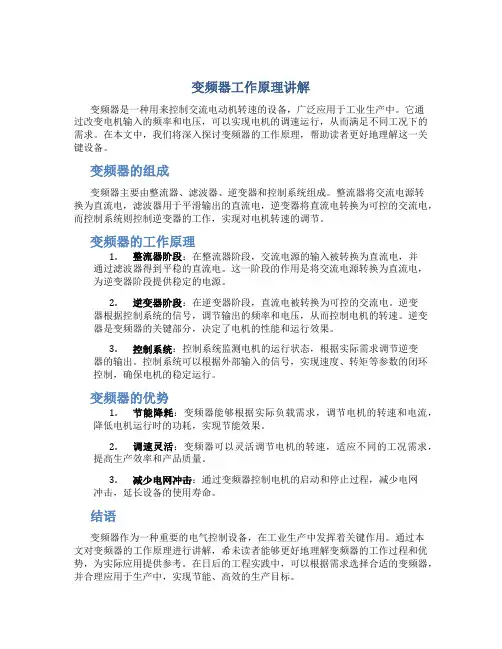

变频器工作原理讲解
变频器工作原理讲解变频器是一种用来控制交流电动机转速的设备，广泛应用于工业生产中。
它通过改变电机输入的频率和电压，可以实现电机的调速运行，从而满足不同工况下的需求。
在本文中，我们将深入探讨变频器的工作原理，帮助读者更好地理解这一关键设备。
变频器的组成变频器主要由整流器、滤波器、逆变器和控制系统组成。
整流器将交流电源转换为直流电，滤波器用于平滑输出的直流电，逆变器将直流电转换为可控的交流电，而控制系统则控制逆变器的工作，实现对电机转速的调节。
变频器的工作原理1.整流器阶段：在整流器阶段，交流电源的输入被转换为直流电，并通过滤波器得到平稳的直流电。
这一阶段的作用是将交流电源转换为直流电，为逆变器阶段提供稳定的电源。
2.逆变器阶段：在逆变器阶段，直流电被转换为可控的交流电。
逆变器根据控制系统的信号，调节输出的频率和电压，从而控制电机的转速。
逆变器是变频器的关键部分，决定了电机的性能和运行效果。
3.控制系统：控制系统监测电机的运行状态，根据实际需求调节逆变器的输出。
控制系统可以根据外部输入的信号，实现速度、转矩等参数的闭环控制，确保电机的稳定运行。
变频器的优势1.节能降耗：变频器能够根据实际负载需求，调节电机的转速和电流，降低电机运行时的功耗，实现节能效果。
2.调速灵活：变频器可以灵活调节电机的转速，适应不同的工况需求，提高生产效率和产品质量。
3.减少电网冲击：通过变频器控制电机的启动和停止过程，减少电网冲击，延长设备的使用寿命。
结语变频器作为一种重要的电气控制设备，在工业生产中发挥着关键作用。
通过本文对变频器的工作原理进行讲解，希未读者能够更好地理解变频器的工作过程和优势，为实际应用提供参考。
在日后的工程实践中，可以根据需求选择合适的变频器，并合理应用于生产中，实现节能、高效的生产目标。
变频器主电路工作原理
变频器主电路工作原理一、引言变频器是一种电力调节设备，广泛应用于电机驱动系统中，可以实现电机的调速和控制。
变频器主电路是变频器的核心部分，通过将输入的固定频率交流电转换为可调频率的交流电供电给电机，从而实现电机的调速和控制。
本文将详细介绍变频器主电路的工作原理。
二、变频器主电路的组成变频器主电路主要由整流器、滤波器、逆变器和输出滤波器组成。
1. 整流器：变频器主电路的输入是交流电，而电机需要直流电才能正常工作。
整流器的作用是将输入的交流电转换为直流电。
常见的整流器有单相整流器和三相整流器，根据输入电源的相数选择相应的整流器。
2. 滤波器：整流器输出的直流电中可能含有一些脉动成分，滤波器的作用是去除这些脉动成分，使直流电更加稳定。
滤波器通常由电容器和电感器组成。
3. 逆变器：逆变器是变频器主电路的核心部分，其作用是将直流电转换为可调频率的交流电。
逆变器采用高频开关技术，通过控制开关管的通断来实现输出电压的调节。
逆变器通常由功率开关器件（如IGBT）和驱动电路组成。
4. 输出滤波器：逆变器输出的交流电中可能含有一些高频成分，输出滤波器的作用是去除这些高频成分，使输出电压更加纯净。
输出滤波器通常由电感器和电容器组成。
三、变频器主电路的工作原理变频器主电路的工作原理可以分为以下几个步骤：1. 整流：输入的交流电经过整流器转换为直流电。
单相整流器采用单相桥式整流电路，将单相交流电转换为直流电；三相整流器采用三相桥式整流电路，将三相交流电转换为直流电。
2. 滤波：直流电经过滤波器，去除脉动成分，使直流电更加稳定。
3. 逆变：稳定的直流电经过逆变器，通过控制开关管的通断来实现输出交流电的调节。
逆变器的控制电路根据需要控制开关管的导通和关断，从而控制输出电压的频率和幅值。
4. 输出滤波：逆变器输出的交流电经过输出滤波器，去除高频成分，使输出电压更加纯净。
四、变频器主电路的特点变频器主电路具有以下几个特点：1. 节能高效：变频器主电路通过将输入的固定频率交流电转换为可调频率的交流电供电给电机，可以根据实际需要调整电机的转速，从而实现节能和高效运行。
变频器主电路工作原理
变频器主电路工作原理一、引言变频器是一种电力电子器件，用于控制电动机的转速和输出功率。
它广泛应用于工业生产中，具有调速范围广、精度高、效率高等优点。
本文将详细介绍变频器主电路的工作原理。
二、变频器主电路结构变频器主电路通常由整流器、滤波器、逆变器和控制电路组成。
1. 整流器整流器将交流电源转换为直流电源，常用的整流器有单相整流桥和三相整流桥。
整流器的工作原理是利用二极管的导通和截止特性，将交流电源的负半周或正半周转换为直流电。
2. 滤波器滤波器用于平滑整流后的直流电源，减小电压和电流的纹波。
常用的滤波器有电容滤波器和电感滤波器。
电容滤波器通过电容的充放电过程平滑电压波动，电感滤波器则通过电感元件的储能和释能过程减小电流纹波。
3. 逆变器逆变器将直流电源转换为交流电源，常用的逆变器有单相逆变器和三相逆变器。
逆变器的工作原理是利用开关管（如晶闸管、IGBT等）的开关操作，通过改变开关管的导通时间和导通顺序，将直流电源转换为可调频率和可调幅值的交流电。
4. 控制电路控制电路是变频器的核心部分，它根据输入的控制信号，对逆变器的开关管进行控制，实现对电机的转速和输出功率的调节。
控制电路通常由微处理器、传感器和驱动电路组成。
三、变频器主电路工作原理变频器主电路的工作原理可以分为以下几个步骤：1. 输入电源变频器主电路的输入电源通常为三相交流电，电压和频率根据实际需求而定。
输入电源经过整流器和滤波器后，转换为平滑的直流电源。
2. 控制信号输入通过控制信号输入端口，输入控制电路所需的控制信号。
控制信号可以是模拟信号，也可以是数字信号，用于控制变频器的转速、运行状态等参数。
3. 控制电路处理控制电路接收到输入的控制信号后，经过处理和计算，生成逆变器所需的开关信号。
控制电路根据设定的转速和输出功率，调节开关管的导通时间和导通顺序，控制逆变器输出的交流电的频率和幅值。
4. 逆变器输出逆变器接收到控制电路生成的开关信号后，根据开关信号的控制，将直流电源转换为可调频率和可调幅值的交流电。
变频器主电路工作原理
变频器主电路工作原理一、概述变频器是一种电力电子设备，用于控制交流电机的转速和扭矩。
它通过改变输入电源的频率和电压来实现对电机的控制。
本文将详细介绍变频器主电路的工作原理。
二、变频器主电路组成1. 整流器：变频器主电路的第一部分是整流器，用于将交流电源转换为直流电源。
常见的整流器包括单相整流桥和三相整流桥。
2. 中间电路：中间电路是变频器主电路的核心部分，用于储存和平滑直流电压。
它通常由电容器和电感器组成。
3. 逆变器：逆变器将中间电路的直流电压转换为可变的交流电压。
逆变器通常采用高频开关器件，如IGBT（绝缘栅双极型晶体管）。
4. 控制电路：控制电路用于监测和控制变频器的输出电压和频率。
它包括微处理器、传感器和驱动电路等组件。
三、变频器主电路工作原理1. 整流过程：交流电源进入整流器，经过整流器的整流作用，将交流电源转换为直流电源。
整流器的工作原理是利用二极管的单向导电特性，使得正半周的电流通过，负半周的电流被截断。
2. 中间电路充电：直流电源通过整流器后，进入中间电路进行充电。
电容器和电感器起到平滑和储存电能的作用，使得中间电路的电压保持稳定。
3. 逆变过程：中间电路充电完成后，直流电压进入逆变器。
逆变器通过高频开关器件（如IGBT）将直流电压转换为可变的交流电压。
逆变器的工作原理是通过控制开关器件的导通和截断时间，改变输出电压的波形和频率。
4. 控制过程：控制电路监测逆变器的输出电压和频率，并根据需要进行调节。
控制电路通过微处理器、传感器和驱动电路等组件实现对变频器的精确控制。
四、变频器主电路工作特点1. 节能：变频器主电路通过调整输出电压和频率，实现对电机的精确控制，从而提高能效和节约能源。
2. 调速范围广：变频器主电路可以实现对电机的连续调速，调速范围广，适用于不同负载和工况的需求。
3. 响应速度快：变频器主电路的控制电路响应速度快，可以实时监测和调整输出电压和频率，满足对电机的快速响应要求。
变频器工作原理
变频器工作原理变频器是一种将电源交流电转换为不同频率和电压的电力调节装置。
其主要工作原理包括功率电路、控制电路和保护电路。
功率电路是变频器的主要部分，用于将输入的电源交流电转换为需要的频率和电压输出，通常采用IGBT（绝缘栅双极型晶体管）作为开关元件。
其工作原理如下：1.输入电源直流变换：变频器首先将输入的交流电源经过整流电路转换为直流电源。
通常采用整流桥或者整流器将交流电变成直流电。
2.中间电压模块：直流电源经过中间电压模块，其中包含电容器等元件，用于产生中间直流电压，为后续的逆变提供稳定的电源。
3.逆变电路：通过控制IGBT的开关状态，将中间直流电压转换成相应频率和电压的交流电输出。
逆变电路一般采用PWM（脉宽调制）控制方式，通过控制IGBT的导通时间和截止时间来调节输出电压和频率。
控制电路是变频器的重要组成部分，用于控制功率电路的开关状态和调节输出频率和电压。
其主要工作原理如下：1.控制信号生成：控制电路根据输入信号的要求，产生对应的控制信号，包括逆变电路中IGBT的控制信号和其他保护信号。
2.PWM控制：控制电路通过生成PWM信号，控制IGBT的导通和截止时间，从而调节输出电压和频率。
通常采用PID控制算法或者模糊控制算法来实现对输出的精确控制。
保护电路主要用于保障变频器和被控设备的安全运行，常见的保护措施有：1.过载保护：监测输出电流，当电流超过设定值时，及时停机并报警。
2.过温保护：监测变频器内部温度，当温度过高时，及时停机并报警。
3.短路保护：监测输出电路是否出现短路，一旦检测到短路，及时停机。
4.过电压和欠电压保护：监测输出电压的波形和大小，当电压超出或低于设定范围时，即刻停机。
5.缺相保护：监测输入电源的三相供电是否正常，如出现缺相，立即停机。
6.过流保护：监测输入电流，当电流超过额定值时，停机保护。
以上仅是变频器工作原理和保护的基本知识点，实际应用中还需综合考虑使用环境、负载特性等因素，因此在设计和使用变频器时，需要根据具体情况进行选择和配置。
变频器主电路工作原理
变频器主电路工作原理一、概述变频器是一种将电源交流电转换为可调频率和可调幅度的交流电的电子设备。
它广泛应用于工业生产中，用于控制电动机的转速和扭矩。
变频器主电路是变频器的核心部份，负责将输入的交流电转换为可调频率和可调幅度的输出电流。
二、主要组成部份1. 整流电路：变频器主电路的第一个环节是整流电路，它将输入的交流电转换为直流电。
整流电路通常由整流桥、滤波电容和电阻组成。
整流桥将交流电转换为脉冲直流电，滤波电容用于平滑输出电压，电阻用于限制电流。
2. 逆变电路：逆变电路将直流电转换为可调频率和可调幅度的交流电。
逆变电路通常由逆变桥和滤波电路组成。
逆变桥将直流电转换为交流电，滤波电路用于平滑输出电压。
3. 控制电路：控制电路是变频器主电路的控制中心，负责监测和调节输出电流的频率和幅度。
控制电路通常由微处理器、运算放大器和驱动电路组成。
微处理器负责接收和处理输入的控制信号，运算放大器负责将处理后的信号转换为控制电流，驱动电路负责将控制电流传递给逆变电路。
三、工作原理变频器主电路的工作原理可以分为以下几个步骤：1. 整流：输入的交流电通过整流桥转换为脉冲直流电。
整流桥由四个二极管组成，根据输入电压的正负半周，不同的二极管导通，使得输出电流为单向脉冲。
2. 滤波：脉冲直流电通过滤波电容进行平滑，使得输出电压变为稳定的直流电。
3. 逆变：经过滤波的直流电通过逆变桥转换为可调频率和可调幅度的交流电。
逆变桥由四个可控硅组成，根据输入的控制信号，不同的可控硅导通，使得输出电流的频率和幅度可调。
4. 控制：微处理器接收输入的控制信号，根据信号处理后的结果，调节运算放大器的输出电压，从而控制逆变桥的导通情况。
通过控制逆变桥的导通时间和导通顺序，可以实现对输出电流频率和幅度的精确控制。
四、应用领域变频器主电路的工作原理使得变频器在工业生产中具有广泛的应用。
它可以用于控制电动机的转速和扭矩，实现精确的运动控制。
变频器还可以用于节能调速，通过调整电动机的转速，降低能耗，提高生产效率。
变频器原理图讲解
变频器的主要功能是改变交流 电的频率和电压
变频器的工作原理是通过改变 交流电的频率来控制电机的转 速
变频器的应用广泛如工业自动 化、家用电器等领域
变频器的工作原理
变频器主要由整流器、逆变器 和控制单元组成
整流器将交流电转换为直流电
逆变器将直流电转换为交流电
功率模块：将直流电转换为交流电驱动 电机
驱动电路：控制功率模块的输出实现对 电机转速和转矩的控制
控制电路：接收控制信号控制驱动电路 的输出实现对电机转速和转矩的控制
保护电路原理图解析
过电流保护：当电流超过设定值时自动切断电源 过电压保护：当电压超过设定值时自动切断电源 欠电压保护：当电压低于设定值时自动切断电源 过热保护：当温度超过设定值时自动切断电源 短路保护：当电路发生短路时自动切断电源 接地保护：当电路接地时自动切断电源
主电路原理图解析
主电路：变频器 的核心部分负责 将交流电转换为 直流电
整流器：将交流 电转换为直流电 为变频器提供稳 定的直流电源
逆变器：将直流 电转换为交流电 实现变频调速
控制电路：控制 逆变器的开关频 率实现变频调速
控制电路原理图解析
控制电路：用 于控制变频器 的运行状态和
参数设置
控制信号：包 括频率、电压、
添加副标题
变频器原理图讲解
汇报人：
目录
PRT One
添加目录标题
PRT Two
变频器原理概述
PRT Three
变频器电路原理图 解析
PRT Five
变频器在自动化系 统中的应用
PRT Four
变频器参数设置与 调试
PRT Six
变频器原理及接线图
变频器原理及接线图。
变频器（VFD ）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。
变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。
变频器靠内部IGBT 的开断来调整输出电源的电压和频率，根据电进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。
变频器工作原理主电路是给异步电动机提供调压调频电源的电力变换部分，变频器的主电路大体上可分为两类：电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容。
电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。
它由三部分构成，将工频电源变换为直流功率的“整流器”，吸收在变流器和逆变器产生的电压脉动的“平波回路”，以及将直流功率变换为交流功率的“逆变器”。
变频器接线图变频器接线方法一、主电路的接线1、电源应接到变频器输入端R 、S 、T 接线端子上，一定不能接到变频器输出端（U 、V 、W ）上，否则将损坏变频器。
接线后，零碎线头必须清除干净，零碎线头可能造成异常，失灵和故障，必须始终保持变频器清洁。
等进入变频器中。
2、在端子+，PR 间，不要连接除建议的制动电阻器选件以外的东西，或绝对不要短路。
/article/zhishi/bpq/3、电磁波干扰，变频器输入／输出（主回路）包含有谐波成分，可能干扰变频器附近的通讯设备。
因此，安装选件无线电噪音滤波器FR-BIF 或FRBSF01或FR-BLF 线路噪音滤波器，使干扰降到最小。
4、长距离布线时，由于受到布线的寄生电容充电电流的影响，会使快速响应电流限制功能降低，接于二次侧的仪器误动作而产生故障。
因此，最大布线长度要小于规定值。
不得已布线长度超过时，要把Pr ．156设为1。
5、在变频器输出侧不要安装电力电容器，浪涌抑制器和无线电噪音滤波器。
否则将导致变频器故障或电容和浪涌抑制器的损坏。
变频器工作原理图解
变频器工作原理图解1 变频器的工作原理变频器分为1 交---交型输入是交流，输出也是交流将工频交流电直接转换成频率、电压均可控制的交流，又称直接式变频器2 交—直---交型输入是交流，变成直流再变成交流输出将工频交流电通过整流变成直流电，然后再把直流电变成频率、电压、均可控的交流电又称为间接变频器。
多数情况都是交直交型的变频器。
2 变频器的组成由主电路和控制电路组成主电路由整流器中间直流环节逆变器组成先看主电路原理图三相工频交流电经过VD1 ~ VD6 整流后，正极送入到缓冲电阻RL中，RL的作用是防止电流忽然变大。
经过一段时间电流趋于稳定后，晶闸管或继电器的触点会导通短路掉缓冲电阻RL ，这时的直流电压加在了滤波电容CF1、CF2 上，这两个电容可以把脉动的直流电波形变得平滑一些。
由于一个电容的耐压有限，所以把两个电容串起来用。
耐压就提高了一倍。
又因为两个电容的容量不一样的话，分压会不同，所以给两个电容分别并联了一个均压电阻R1、R2 ，这样，CF1 和CF2 上的电压就一样了。
继续往下看，HL 是主电路的电源指示灯，串联了一个限流电阻接在了正负电压之间，这样三相电源一加进来，HL就会发光，指示电源送入。
接着，直流电压加在了大功率晶体管VB的集电极与发射极之间，VB的导通由控制电路控制，VB上还串联了变频器的制动电阻RB，组成了变频器制动回路。
我们知道，由于电极的绕组是感性负载，在启动和停止的瞬间都会产生一个较大的反向电动势，这个反向电压的能量会通过续流二极管VD7~VD12使直流母线上的电压升高，这个电压高到一定程度会击穿逆变管V1~V6 和整流管VD1~VD6。
当有反向电压产生时，控制回路控制VB导通，电压就会通过VB在电阻RB释放掉。
当电机较大时，还可并联外接电阻。
一般情况下“+”端和P1端是由一个短路片短接上的，如果断开，这里可以接外加的支流电抗器，直流电抗器的作用是改善电路的功率因数。
变频器主电路工作原理
变频器主电路工作原理标题：变频器主电路工作原理引言概述：变频器是一种用于调节交流电动机转速的设备，通过改变机电输入的频率和电压来实现调速。
变频器主电路是变频器的核心部份，其工作原理对于了解变频器的运行机制至关重要。
一、电源输入1.1 变频器接收来自电网的三相交流电源。
1.2 电源通过整流器将交流电转换为直流电。
1.3 直流电通过滤波电路去除波动和噪音，保证电源稳定。
二、逆变器2.1 逆变器将直流电转换为可变频率的交流电。
2.2 逆变器采用晶闸管、IGBT等元件进行电压和频率的调节。
2.3 逆变器通过PWM技术控制输出波形，实现对机电转速的精确调节。
三、控制电路3.1 控制电路接收用户设定的转速信号。
3.2 控制电路根据设定值调节逆变器输出频率和电压。
3.3 控制电路监测机电运行状态，保证机电安全稳定运行。
四、保护电路4.1 保护电路监测电流、电压和温度等参数，保护机电和变频器不受损坏。
4.2 保护电路在浮现故障时自动切断电源，避免事故发生。
4.3 保护电路通过显示屏或者报警器提示用户故障信息，便于维修和排除故障。
五、反馈回路5.1 反馈回路监测机电转速和输出功率。
5.2 反馈回路将实际运行情况反馈给控制电路，实现闭环控制。
5.3 反馈回路可以根据实际负载情况调整输出频率和电压，提高系统效率和稳定性。
结论：变频器主电路是变频器的核心部份，通过电源输入、逆变器、控制电路、保护电路和反馈回路的协同作用，实现对机电转速的精确调节和保护。
深入理解变频器主电路的工作原理，有助于提高设备的运行效率和可靠性。
变频器主电路工作原理
变频器主电路工作原理一、概述变频器是一种电力电子设备，用于将固定频率的交流电源转换为可调节频率和电压的交流电源。
它广泛应用于工业控制、电力传输和其他领域。
变频器主电路是变频器的核心部分，负责将输入的交流电源转换为可调节的交流输出。
二、主要组成部分1. 整流器：变频器主电路的第一部分是整流器，用于将输入的交流电源转换为直流电源。
整流器通常采用整流桥电路，由四个二极管组成。
当交流电源的正半周时，两个二极管导通，将电流导向负极；当交流电源的负半周时，另外两个二极管导通，将电流导向正极。
通过这种方式，整流器将交流电源转换为直流电源。
2. 滤波器：直流电源通过整流器后，仍然存在一些脉动。
为了去除这些脉动，需要使用滤波器。
滤波器通常由电容器和电感器组成，能够将直流电源中的脉动电压滤除，使输出电压更加稳定。
3. 逆变器：逆变器是变频器主电路的关键部分，用于将直流电源转换为可调节的交流电源。
逆变器通常采用IGBT（绝缘栅双极型晶体管）作为开关元件，通过控制开关元件的导通和截止，可以实现对输出电压和频率的调节。
逆变器还包括滤波电路，用于去除输出电压中的谐波和噪声。
4. 控制电路：变频器主电路中的控制电路负责监测和控制整个系统的运行。
它通常包括微处理器、传感器和驱动电路等组件。
微处理器负责接收用户输入的指令，并根据指令控制逆变器的工作状态。
传感器用于监测电流、电压、温度等参数，以保证系统的安全运行。
驱动电路负责控制开关元件的导通和截止，实现对输出电压和频率的精确控制。
三、工作原理变频器主电路的工作原理可以分为以下几个步骤：1. 整流：输入的交流电源经过整流器，将交流电源转换为直流电源。
整流器通过控制二极管的导通和截止，将交流电源的正负半周分别导向直流电源的正负极。
2. 滤波：直流电源通过滤波器，去除其中的脉动电压，使输出电压更加稳定。
电容器和电感器在滤波器中起到关键作用，能够平滑输出电压波形。
3. 逆变：直流电源经过逆变器，将直流电源转换为可调节的交流电源。
变频器原理及接线图
变频器的工作原理
整流器
将输入的三相交流电转换为直 流电。
滤波器
滤除整流后的直流电压中的谐 波，使输出更加平滑。
逆变器
将直流电转换为频率可调的三 相交流电，以驱动电机。
控制电路
根据输入的设定值和反馈信号， 控制逆变器的输出频率和电压，
实现电机的调速和转矩控制。
02
变频器的接线方式
BIG DATA EMPOWERS TO CREATE A NEW
THANKS
感谢观看
常见故障及排除方法
故障二
变频器过热
VS
排除方法
检查散热风扇是否正常工作，检查周围环 境温度是否过高，检查负载是否过大。
常见故障及排除方法
故障三
变频器过电流
排除方法
检查电机是否堵转，检查电机电缆是否短路 或断路，检查参数设置是否正确。
常见故障及排除方法
故障四
变频器过电压
排除方法
检查输入电压是否过高，检查电机是否处于 再生制动状态，检查参数设置是否正确。
01
变频器是一种电力电子装置，通 过改变电机输入电源的频率来调 节电机的转速和转矩。
02
变频器主要由整流器、滤波器、 逆变器和控制电路组成。
变频器的分类
1
按变换环节可分为交-直-交变频器和交-交变频器。
2
按电压调制方式可分为脉宽调制（PWM）和脉 相调制（PAM）。
3
按工作原理可分为电压型和电流型变频器。
04
变频器的维护与保养
BIG DATA EMPOWERS TO CREATE A NEW
ERA
日常维护
检查变频器外观
确保变频器外壳无破损、无严重污垢，无明显异 常。
变频器电路原理详解经典
变频器电路原理详解经典(总9页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除要想做好变频器维修，当然了解变频器基础知识是相当重要的，也是迫不及待的。
下面我们就来分享一下变频器维修基础知识。
大家看完后，如果有不正确地方，望您指正，如果觉得还行支持一下，给我一些鼓动！变频器维修入门--电路分析图对于变频器修理，仅了解以上基本电路还远远不够的，还须深刻了解以下主要电路。
主回路主要由整流电路、限流电路、滤波电路、制动电路、逆变电路和检测取样电路部分组成。
图是它的结构图。
1）驱动电路驱动电路是将主控电路中CPU产生的六个PWM信号，经光电隔离和放大后，作为逆变电路的换流器件（逆变模块）提供驱动信号。
对驱动电路的各种要求，因换流器件的不同而异。
同时，一些开发商开发了许多适宜各种换流器件的专用驱动模块。
有些品牌、型号的变频器直接采用专用驱动模块。
但是，大部分的变频器采用驱动电路。
从修理的角度考虑，这里介绍较典型的驱动电路。
图是较常见的驱动电路（驱动电路电源见图）。
广州科沃—工控维修的120驱动电路由隔离放大电路、驱动放大电路和驱动电路电源组成。
三个上桥臂驱动电路是三个独立驱动电源电路，三个下桥臂驱动电路是一个公共的驱动电源电路。
2）保护电路广州科沃—电梯维修的120当变频器出现异常时，为了使变频器因异常造成的损失减少到最小，甚至减少到零。
每个品牌的变频器都很重视保护功能，都设法增加保护功能，提高保护功能的有效性。
在变频器保护功能的领域，厂商可谓使尽解数，作好文章。
这样，也就形成了变频器保护电路的多样性和复杂性。
有常规的检测保护电路，软件综合保护功能。
有些变频器的驱动电路模块、智能功率模块、整流逆变组合模块等，内部都具有保护功能。
图所示的电路是较典型的过流检测保护电路。
由电流取样、信号隔离放大、信号放大输出三部分组成。
3）开关电源电路开关电源电路向操作面板、主控板、驱动电路及风机等电路提供低压电源。
变频器主电路工作原理
变频器主电路工作原理一、引言变频器是一种用于控制交流电机转速的电力调节设备。
它通过改变电源电压的频率和幅值，实现对电机的精确控制。
本文将详细介绍变频器主电路的工作原理。
二、变频器主电路的组成变频器主电路主要由整流器、滤波器、逆变器和控制电路组成。
1. 整流器整流器将交流电源输入转换为直流电源。
通常采用整流桥电路来实现，由四个二极管组成。
当交流电源输入时，整流器将交流电转换为脉冲直流电。
2. 滤波器滤波器用于平滑整流器输出的脉冲直流电，并降低电压的纹波。
常见的滤波器有电容滤波器和电感滤波器。
电容滤波器通过电容器对电压进行平滑，而电感滤波器则利用电感元件对电流进行平滑。
3. 逆变器逆变器将直流电源转换为可变频率和可调幅值的交流电源。
逆变器通常采用IGBT（绝缘栅双极型晶体管）作为开关元件。
通过逆变器的调节，可实现对电机转速的精确控制。
4. 控制电路控制电路是变频器的核心部分，用于控制整个系统的运行。
它接收来自用户的控制信号，并根据设定的参数来调节逆变器的输出频率和幅值。
控制电路通常由微处理器和各种传感器组成，用于监测电机的转速、电流和温度等参数。
三、变频器主电路的工作原理变频器主电路的工作原理可以分为以下几个步骤：1. 输入电源变频器通过输入电源获取供电。
输入电源通常为三相交流电源，频率为50Hz 或60Hz。
2. 整流器工作输入电源经过整流器，将交流电转换为脉冲直流电。
整流器的工作原理是利用四个二极管的导通和截止，将交流电的正半周和负半周分别转换为直流电。
3. 滤波器平滑整流器输出的脉冲直流电经过滤波器进行平滑处理，降低电压的纹波。
电容滤波器通过充放电的方式平滑电压，而电感滤波器则通过电感元件的储能和释能来平滑电流。
4. 逆变器控制平滑后的直流电经过逆变器进行控制。
逆变器中的IGBT开关元件根据控制电路的指令，将直流电转换为可变频率和可调幅值的交流电。
逆变器通过调节IGBT 的导通和截止时间，控制输出电压的频率和幅值。
变频器主电路工作原理
变频器主电路工作原理引言概述：变频器主电路是变频器的核心部份，负责将输入电源的交流电转换为可调频的交流电输出。
本文将详细介绍变频器主电路的工作原理。
一、输入电源与整流电路1.1 输入电源：变频器主电路的输入电源通常为三相交流电源，其频率和电压根据实际需求进行选择。
1.2 整流电路：输入电源首先经过整流电路，将交流电转换为直流电。
常用的整流电路有单相整流桥和三相整流桥，通过控制开关管的导通和关断，实现电流的单向流动。
二、中间电路与逆变电路2.1 中间电路：整流后的直流电经过滤波电路，消除直流电中的脉动成份，使电压更加平稳。
常见的滤波电路有电容滤波和电感滤波，通过电容和电感元件的组合，将直流电转换为平滑的直流电。
2.2 逆变电路：中间电路的直流电经过逆变电路，将直流电转换为可调频的交流电。
逆变电路主要由逆变器和控制电路组成。
逆变器通过控制开关管的导通和关断，将直流电转换为可调频的交流电输出。
三、PWM调制与控制电路3.1 PWM调制：PWM调制是一种将摹拟信号转换为脉冲宽度调制信号的技术。
在变频器主电路中，PWM调制被广泛应用于控制逆变器的开关管，从而实现对输出交流电频率和幅值的控制。
3.2 控制电路：控制电路负责对逆变器的开关管进行控制，根据输入信号和设定参数，通过调整开关管的导通和关断时间，控制输出交流电的频率和幅值。
常见的控制方法有开环控制和闭环控制，闭环控制通过反馈系统实时调整输出信号，更加精确稳定。
四、保护电路与辅助电路4.1 保护电路：变频器主电路中的保护电路起到保护电路元件和整个系统的作用。
常见的保护电路有过流保护、过压保护、过热保护等，当电路浮现异常情况时，保护电路会及时切断电源，避免损坏。
4.2 辅助电路：辅助电路主要为变频器主电路提供稳定的工作环境。
例如，电源电压稳定器可以提供稳定的电源电压，滤波器可以抑制电磁干扰，保证电路正常运行。
结论：变频器主电路是变频器的核心组成部份，通过输入电源、整流电路、中间电路、逆变电路、PWM调制、控制电路、保护电路和辅助电路等部份的协调工作，将输入电源的交流电转换为可调频的交流电输出。
