软件工程结构化软件设计PPT
软件工程结构化软件设计PPT 在当今数字化的时代，软件已经成为了驱动社会发展和创新的重要力量。
而软件工程中的结构化软件设计则是确保软件质量、可维护性和可扩展性的关键环节。
本 PPT 将深入探讨软件工程结构化软件设计的相关概念、原则、方法和技术。
一、结构化软件设计的概念结构化软件设计是一种基于模块化、自顶向下、逐步细化的设计方法。
它将软件系统分解为多个相互独立、功能明确的模块，通过清晰的接口进行通信和协作。
这种设计方法有助于提高软件的可读性、可理解性和可维护性，降低开发成本和风险。
二、结构化软件设计的原则1、模块化原则将软件系统划分为若干个模块，每个模块具有独立的功能和明确的接口。
模块之间的耦合度要低，内聚度要高，以提高模块的独立性和可复用性。
2、自顶向下原则从软件系统的顶层开始，逐步向下分解和细化，直到最底层的模块。
这种方法有助于把握软件系统的整体结构和功能，避免出现混乱和遗漏。
3、信息隐藏原则模块内部的实现细节对其他模块隐藏，只通过公开的接口进行交互。
这样可以减少模块之间的相互影响，提高软件的稳定性和可修改性。
4、高内聚低耦合原则模块内部的元素之间具有紧密的联系，形成一个高度内聚的整体；模块之间的联系要尽量松散，降低耦合度。
这样可以使软件系统更容易理解和维护。
三、结构化软件设计的方法1、数据流图（DFD）用于描述软件系统中数据的流动和处理过程。
通过绘制 DFD，可以清晰地了解系统的功能需求和数据流程，为后续的设计提供依据。
2、结构图展示软件系统的模块结构和模块之间的层次关系。
结构图可以帮助开发人员直观地了解系统的整体架构，便于进行模块的划分和设计。
3、程序流程图用于描述程序的控制流程和逻辑结构。
通过绘制程序流程图，可以清晰地了解程序的执行过程，便于进行代码的编写和调试。
四、结构化软件设计的技术1、模块划分技术根据功能需求和设计原则，将软件系统划分为合理的模块。
在划分模块时，要考虑模块的大小、功能的独立性和复用性等因素。

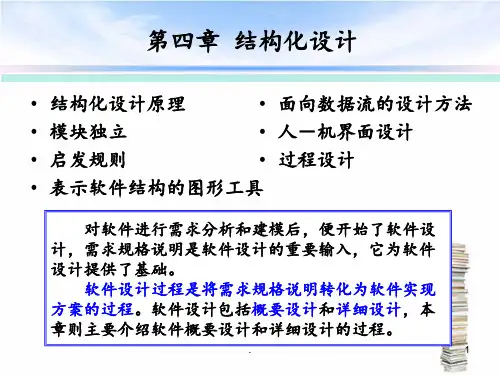

软件工程中的结构化设计PPT课件
