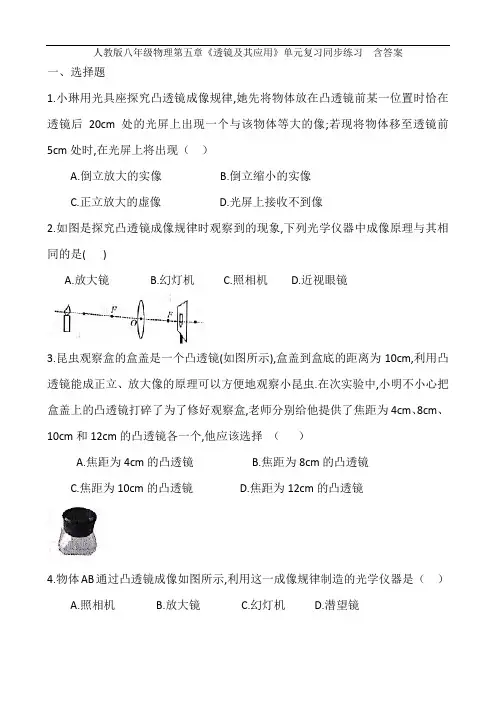

人教版八年级物理第五章《透镜及其应用》单元复习同步练习 含答案
人教版八年级物理第五章《透镜及其应用》单元复习同步练习含答案一、选择题1.小琳用光具座探究凸透镜成像规律,她先将物体放在凸透镜前某一位置时恰在透镜后20cm处的光屏上出现一个与该物体等大的像;若现将物体移至透镜前5cm处时,在光屏上将出现（）A.倒立放大的实像B.倒立缩小的实像C.正立放大的虚像D.光屏上接收不到像2.如图是探究凸透镜成像规律时观察到的现象,下列光学仪器中成像原理与其相同的是( )A.放大镜B.幻灯机C.照相机D.近视眼镜3.昆虫观察盒的盒盖是一个凸透镜(如图所示),盒盖到盒底的距离为10cm,利用凸透镜能成正立、放大像的原理可以方便地观察小昆虫.在次实验中,小明不小心把盒盖上的凸透镜打碎了为了修好观察盒,老师分别给他提供了焦距为4cm、8cm、10cm和12cm的凸透镜各一个,他应该选择（）A.焦距为4cm的凸透镜B.焦距为8cm的凸透镜C.焦距为10cm的凸透镜D.焦距为12cm的凸透镜4.物体AB通过凸透镜成像如图所示,利用这一成像规律制造的光学仪器是（）A.照相机B.放大镜C.幻灯机D.潜望镜5.凸透镜正对太阳光,其下方的纸上呈现一个并非最小的光斑,这时光斑到凸透镜的距离为L.若凸透镜远离纸的过程中光斑一直变大,则该凸透镜的焦距（）A.一定小于lB.一定等于lC.一定大于lD.可能小于L,也可能大于l6.全国中学生体质健康调研表明:中学生近视发生率急剧上升,且低龄化.甲、乙两眼睛的成像示意图如图,下列判断正确的是（）A.是近视眼,应配戴凸透镜制成的眼镜矫正B.甲是近视眼,应配戴凹透镜制成的眼镜矫正C.乙是近视眼,应配戴凸透镜制成的眼镜矫正D.乙是近视眼,应配戴凹透镜制成的眼镜矫正7.下列说法不正确的是（）A.近视镜片中间薄,边缘厚,是凹透镜B.照相机拍摄物体所成的像一定是实像C.近视眼不戴眼镜时成的像在视网膜的前面D.用望远镜观察远处的物体,物镜得到的是放大的像8.某同学用自制的水凸透镜做凸透镜成像实验,在光屏上得到了清晰的像,如图所示.他继续向水凸透镜内注水,使水凸透镜的焦距变小,如果不改变蜡烛和凸透镜的位置,要在光屏上再次成清晰的像A.光屏应向左移动,成缩小的像B.光屏应向右移动,成放大的像C.光屏应向左移动,成放大的像D.光屏应向右移动,成缩小的像9.如图所示,F为凸透镜的两个焦点,AB′为物体AB的像,则物体AB在（）A.图中I区域,比A'B′大,箭头方向向上B.图中Ⅱ区域,比A'B'大,箭头方向向下C.图中Ⅲ区域,比AB′大,箭头方向向上D.图中Ⅳ区域,比A'B'小,箭头方向向下10.如图所示,将凸透镜固定在光具座上某位置(图中未标出),点燃的蜡烛放在光具座上的a点,调节光屏的位置,在光屏上得到烛焰清晰缩小倒立的像;将蜡烛从a点滑到b点后,再移动光屏,屏上得到清晰的像变小.则（）A.凸透镜位于a点左侧B.凸透镜位于b点右侧C.蜡烛在a点时,像距大于二倍焦距D.蜡烛在b点时,像距大于二倍焦距11.一个物体沿凸透镜的主光轴移动,当物体距凸透镜25cm时,在凸透镜的另一侧15cm处得到一个倒立、缩小的实像,该凸透镜焦距为（）A.15~25cmB.7.5~12.5cmC.小于7.5cm或大于12.5cmD.无法确定12.3D电影具有三维立体视觉效果,拍摄时,将两个摄像头按照人两眼间的距离放置,同时拍摄,制成胶片;放映时,两个放映机在银幕上呈现两个略有差异的画面,观看者带上特殊眼镜后,就和直接用双眼看到物体的效果一样.关于3D电影,下列说法不正确的是（）A.光在银幕上发生的是漫反射B.画面在人眼视网膜上所成的像是倒立、缩小的实像C.拍摄时,两镜头中心间的距离约为7cmD.放映时,胶片到放映机镜头的距离大于2倍的镜头焦距13.如图所示,虚线框内为一透镜,MN为透镜的主轴,O是透镜的光心,a和b是射向透镜的两条光线.已知光线a通过透镜之后与MN交于P点,光线b通过透镜之后与MN交于Q点由图可知,下列说法中正确的是（）A.透镜是凸透镜,距离OP小于焦距B.透镜是凸透镜,距离OP大于焦距C.透镜是凹透镜,距离OQ小于焦距D.透镜是凹透镜,距离OQ大于焦距二、填空题14.如图所示是光线A、B经过透镜折射后的传播情况,虚线处放置的透镜是____透镜15.如图所示,鱼缸中只有一条小鱼,而眼睛从A点可以观察到两条,一条鱼的位置变浅,另条鱼变大前者是由于____形成的____(填“实”或“虚”)像;后者是由于鱼缸的____(填“左”或“右”)侧部分等效凸透镜而形成的____(填“实”或“虚”)像16.如图所示是小阳制作的多用途手电筒,AB处是可插入胶片的小插口,CD、EF是可左右伸缩的套筒,DF处装入凸透镜.当手电筒先作照明用时,调节套筒,使灯泡灯丝处于____位置,射出平行光线;在此基础上,作幻灯机使用时,在AB处插入幻灯片,接下来应把套筒向____(填“左”或“右”)移动,才能在前方屏幕上观察到____(填“正立”或“倒立”)放大的实像,请你再动脑思考指出该手电筒另外一项不同的功能:____________17.(1)用显微镜观察物体时,来自被观察物体的光经过物镜后成一个____(填“放大”或“缩小”)的____(填“虚”或“实”)像,目镜的作用则相当于一个____,可以把像再放大一次,使人看到肉眼看不见的小物体(2)一般天文望远镜的目镜和物镜使用的都是____.当被观察物体在物镜二倍焦距以外时,远处的物体在焦点附近成____像(填“实”或“虚”),然后这个像再经过目镜____(填“放大”或“缩小”),观察者就能看清楚远处的物体18.如图是装有水的圆柱形玻璃杯将铅笔靠近玻璃杯的后面,透过玻璃杯可以看到笔尖指向左侧此时成像为正立、____的虚像.如果将铅笔由靠近玻璃杯的位置向远处慢慢移动,你会看到笔尖指向____侧19.如图甲所示是某一物体的形状,图乙是供选择的物体的像的形状(不考虑像的大小)(1)该物体在照相机的胶片上所成的像的形状为____（2）在平面镜中看到的该物体的形状为____(3)把投影仪的平面镜卸掉,让物体的像成在天花板上,这时看到的该物体的像的形状为____(4)用放大镜看到的该物体的形状为____三、作图题20.如图所示,请画出入射光线或折射光线,使光路完整四、实验探究题21.小华同学用蜡烛、凸透镜和光屏等器材做“探究凸透镜成像规律”的实验(1)在如图甲所示的位置上,成的像是等大的倒立的实像.分析实验成像情况可知实验中所用凸透镜的焦距为____cm(2)当把点燃的蜡烛由图甲所示位置向右移至光具座的35cm刻度时,向____(填“左”或“右”)移动光屏会得到一个倒立、____的实像;____就是利用这成像规律工作的.此时,风一吹,烛焰向左偏,则光屏上成的像向____偏.(3)小明用此光具座模拟人眼看远近不同物体的情况,当人眼看清眼前30cm处的物体时,凸透镜的位置、形状如图乙所示.如果将物体移至眼前50cm处,保持透镜(晶状体)、光屏(视网膜)之间距离不变,则应该换上更____(填“薄”或“厚”)的凸透镜(凸透镜直径大小相同),才能在光屏上得到清晰的像答案.1.D2.C3.D4.B5.A6.D7.D8.A9.C10.A11.B12.D13.A14.凹15.光的折射虚右虚16.焦点右倒立去下套筒上得凸透镜做放大镜使用17.放大实放大镜凸透实放大18.放大右19.D A D C20.略21.10.0 右放大投影仪右薄。
八年级物理上册《第五章 透镜及其应用》同步练习及答案(人教版)
八年级物理上册《第五章透镜及其应用》同步练习及答案(人教版）学校:___________班级：___________姓名：___________考号：___________一、单选题1．香水的主要成分是易燃酒精，如图所示为四瓶香水，透明玻璃瓶盖形状各异，最容易在阳光下引发火灾的是（）A．B．C．D．2．单反相机镜头由多种光学器件组成，其中较为重要的是透镜组，如图所示透境组中属于凹透镜的是（）A．①B．②C．③D．④3．一束光通过透镜的光路如图所示，其中正确的光路图是（）A．B．C．D．4．如图，《淮南万毕术》关于冰透镜记载：“削冰令圆，举以向日，以艾承其影，则火生”。
此现象中取火原理应用了（）A．凸透镜对光线的发散作用B．凸透镜对光线的会聚作用C．凹透镜对光线的会聚作用D．凹透镜对光线的发散作用5．在下列虚框中放入适当的凸透镜或凹透镜，光路图成立。
其中放入凹透镜的是（）A．甲和丁B．乙和丁C．丙和丁D．乙和丙6．一束跟主光轴平行的光通过凸透镜的光路如图所示。
下列说法中正确的是（）A．O点为该凸透镜的焦点B．任意一束平行光经过凸透镜后都可以会聚于F点C．OF的距离越短，说明透镜的折光能力越强D．若把图中凸透镜的上半部分用手遮住该凸透镜对光不具有会聚作用7．如下图所示，N是一个水平放置的长方形暗盒，盒内有水平向右的平行光，P为暗盒右侧平面上的一个圆孔，M是一个与暗盒右侧平面平行的、相间一定距离的光屏，若用一个外径与圆孔P相同的光学器件嵌入其中，发现在光屏M上呈现出一个比圆孔P大的圆形光斑，则嵌入圆孔P的光学器件（）A．一定是凹透镜B．一定是凸透镜C．可能是凸透镜或凹透镜D．可能是厚平板玻璃8．把一个透明且均匀的玻璃球切成如图所示的五块，其中能够使平行光发散的有（）A．只有b B．a、c、d、eC．a、b、c D．a、b、c、d、e均可二、多选题9．关于透镜，下列说法正确的是（）A．凸透镜对光线有会聚作用，通过凸透镜的光线一定会聚到一点B．不论是凸透镜还是凹透镜，经过透镜光心的光线方向都不变C．放在凹透镜焦点上的点光源，它发出的光线经透镜折射后平行主光轴D．凸透镜有两个实焦点，凹透镜有两个虚焦点10．放在凸透镜主轴上焦点以内的点光源S发出的光，通过凸透镜后的光路如图所示，则下列说法不正确的是（）A．凸透镜可以对光线起发散作用B．凸透镜只对平行于主光轴的光线起会聚作用C．通过凸透镜后的光线是发散的，因此凸透镜的作用是对光线起发散作用D．通过凸透镜后的光线是发散程度比原来小，仍然是会聚的一种表现三、填空题11．如图所示，让凸透镜正对着太阳光，将一张纸放在凸透镜的另一侧，调整凸透镜与纸的距离，纸上会出现一个很小、很亮的光斑，说明凸透镜对光有作用，此光斑到凸透镜光心的距离就是该凸透镜的。
5.2 人教版八年级上册物理 第五章《透镜及其应用透镜》生活中的透镜 专题训练含答案及解析
简单1、如图所示是照相机的成像示意图，以下说法中正确的是（）A．照相机使用的是凸透镜B．照相机使用的是凹透镜C．所成的像是正立、缩小的实像D．所成的像是倒立、缩小的虚像【分析】要做好本题，首先根据题干图解知道照相机所成像的性质；其次知道凸透镜和凹透镜所成像的性质和成像的规律．【解答】凹透镜成正立缩小的虚像；凸透镜的成像规律是：u＞2f，成倒立缩小的实像；u＝2f，成倒立等大的实像；f＜u＜2f，成倒立放大的实像；u＝f，不成像；u＜f，成正立放大的虚像；照相机所成的像是倒立缩小的实像，所以用的是凸透镜．故选A．2、我州凯里市及部分县城开通的无人售票公交车上，为了保证人们从公交车后门上下车的安全．安装了“车载电视监控器”，如图所示，是该装置的光学系统，图中的摄像头的工作原理相当于_________透镜成_________像（填“虚”“实”）．【分析】根据摄像头的工作原理是利用凸透镜，使物距大于二倍焦距，成倒立的、缩小的、实像．【解答】“车载电视监控器”是利用凸透镜U＞2f 时，能得到倒立、缩小的实像工作的；因此摄像头的工作原理相当于凸透镜成实像．故答案为：凸；实．3、在用小灯泡、凸透镜、光屏模拟制作照相机的过程中，应把_________当做照相机的镜头，把_________当做胶卷．【分析】照相机是利用凸透镜成倒立、缩小的实像来工作的，照相机的镜头相当于凸透镜成像实验中的凸透镜，胶卷相当于光屏，被拍照的物体相当于蜡烛．【解答】在用小灯泡、凸透镜、光屏模拟制作照相机的过程中，小灯泡当做被拍照的物体，凸透镜当做照相机的镜头，光屏当做胶卷．故答案为：凸透镜；光屏．4、如图所示是投影仪的成像示意图，以下说法中正确的是（）A．投影仪的镜头是平面镜B．投影仪的镜头是凹透镜C．所成的像是正立、缩小的虚像D．所成的像是倒立、放大的实像【分析】投影仪是根据物体在凸透镜的一倍焦距和二倍焦距之间，成倒立、放大的实像的规律制成的．【解答】投影仪的镜头是一凸透镜，将物体放在凸透镜的一倍焦距和二倍焦距之间，能够成倒立、放大的实像．故abc错误，D正确．故选D．5、如图所示，投影仪的镜头相当于一个焦距为10cm的凸透镜，当物体到镜头的距离在__________时，在屏幕上就可以看到倒立、放大的像；投影仪上有一块平面镜，它的作用是__________，使像能够投射到屏幕上．【分析】（1）掌握投影仪的制作原理：当2f＞u＞f时，根据凸透镜成放大、倒立实像的原理制成的．（2）平面镜的作用是改变光的传播方向，使射向天花板的光能在屏幕上成像．【解答】（1）投影仪的镜头相当于一个焦距为10cm的凸透镜，则由凸透镜成像规律可知，当物体到镜头的距离在10～20cm时，在屏幕上就可以看到倒立、放大的像；（2）投影仪成像时，按照光沿直线传播，会竖直向上射出，投不到幕布上；加上平面镜，改变了光的传播方向，从而使像能成在幕布上．故答案为：10～20cm；改变光路．6、物体AB通过凸透镜成像如图所示，利用这一成像规律制造的光学仪器是（）A．照相机B．放大镜C．幻灯机D．潜望镜【分析】①凸透镜成像的三种情况和应用．U＞2f，成倒立、缩小的实像，应用于照相机和摄像机．2f＞U＞f，成倒立、放大的实像，应用于幻灯机和投影仪．U＜f，成正立、放大的虚像，应用于放大镜．②首先判断出物距与焦距，再判断出所成像的性质，从而可以判断出利用这一成像规律制造的光学仪器．【解答】从图可知，此时物距小于焦距，即U＜f，并且此时所成的像为正立、放大的虚像，所以根据此规律可以制成放大镜．故选B．7、如图所示，下列光学仪器的成像规律与该实验现象的成像规律相同的是（）A．放大镜B．照相机C．投影仪D．潜望镜【分析】根据凸透镜成像的三种情况和应用进行判断：u＞2f，成倒立、缩小的实像，应用于照相机．2f＞u＞f，成倒立、放大的实像，应用于幻灯机．u＜f，成正立、放大的虚像，应用于放大镜．【解答】如图，可以看到正立、放大的像，这是凸透镜成像时，u＜f，成正立、放大的虚像，应用于放大镜．故选A．8、关于实像和虚像，下面说法中正确的是（）A．虚像是人的幻觉，并没有光线进入人眼B．实像一定是光的折射形成的，而虚像一定是光的反射形成的C．实像能用光屏接收到，而虚像不能D．平面镜成虚像，凸透镜成实像【分析】实像是由实际光线汇集而成的，可以用光屏承接．而虚像是由实际光线的反向延长线汇聚而成的，不能用光屏承接．【解答】A、虚像是由实际光线的反向延长线汇聚而成的，只是进入人眼的光是发散的，并不是没有光进入人眼，若真的是没有光进入人眼，将什么也看不到，故A错误；B、实像是由实际光线汇集而成的，但不一定是光的折射形成的，如小孔成像；我们从岸上看水中的东西，看到的是物体的虚像，就是光的折射形成的，故B错误；C、实像是由实际光线汇集而成的，所以实像能呈在光屏上，而虚像是由实际光线的反向延长线汇聚而成的，所以虚像不能呈在光屏上，故C正确；D、因为凸透镜能成实像也能成虚像，故D错误．故选C．9、照相机成的是__________像，投影仪成的是__________像，放大镜成的是__________像．【分析】凸透镜成像的三种情况和应用．①U＞2f，成倒立、缩小的实像，应用于照相机和摄像机．②2f＞U＞f，成倒立、放大的实像，应用于幻灯机和投影仪．③U＜f，成倒正立、放大的虚像，应用于放大镜．【解答】①照相机是利用物距大于凸透镜的二倍焦距时，物体成倒立、缩小的实像而制成的．②投影仪是物距大于凸透镜的一倍焦距小于二倍焦距时，成倒立、放大的实像而制成的．③放大镜是利用物距小于凸透镜的一倍焦距时，物体成正立、放大的虚像而制成的．故答案为：倒立、缩小的实；倒立、放大的实；正立、放大的虚．简单1. 小琦观察到秋天的早上树叶上有露珠，透过露珠可以看到放大的树叶的茎，这是因为（）A．露珠相当于一个凹透镜，通过它看到树叶的茎放大的实像B．露珠相当于一个凹透镜，通过它看到树叶的茎放大的虚像C．露珠相当于一个凸透镜，通过它看到树叶的茎放大的虚像D．露珠相当于一个凸透镜，通过它看到树叶的茎放大的实像【分析】露珠的中间厚边缘薄，形成一个水凸透镜，物体放在水凸透镜的一倍焦距以内，成正立、放大的虚像．【解答】露珠的中间厚边缘薄，相当于一个凸透镜，树叶的茎在凸透镜的一倍焦距以内，透过凸透镜看到正立、放大的虚像．故选C．2. 放灯片时，银幕上出现了一面旗，如图所示，则幻灯机上的旗时怎么放置的（）A．B．C．D．【分析】幻灯机是利用凸透镜成倒立、放大的实像工作的，凸透镜成倒立像时，物像上下颠倒，左右颠倒．【解答】A、物像上下不颠倒，左右不颠倒．不符合题意．B、物像上下颠倒，左右颠倒．符合题意．C、物像上下不颠倒，左右颠倒．不符合题意．D、物像上下颠倒，左右不颠倒．不符合题意．故选B．3. 如图所示，是小明同学拍摄的风景区中“天地桥”的照片，下列说法正确的是（）A．桥在水中的倒影是由于光的折射形成的B．桥在水中的倒影是由于光的直线传播形成的C．要想使桥的像小一些，小明应离桥远一些，再拍摄D．拍摄时底片上的像是倒立放大的实像【分析】水面相当于平面镜，桥在水中的倒影是桥在水中的像，是光的反射形成的．小明拍摄“天地桥”的照片，是用照相机拍摄的．应用物体在凸透镜的二倍焦距以外，成倒立、缩小的实像制成的．凸透镜成实像时，物距增大，像距减小，像减小．【解答】平静的水面相当于平面镜，桥在水中的倒影是桥在水中成像，是光反射的结果．要想使桥的像小一些，照相机离桥远一些，物距增大，像减小．照相机给桥拍照时，底片上得到倒立、缩小的实像．故选C．4. 用幻灯机放映幻灯片时，银幕上出现的是正常画面，但若有一个小虫正好飞落在凸透镜镜片上，此时对画面的影响为（）A．几乎无影响B．画面上有只小虫C．画面上有小虫，但不清晰D．画面变得模糊【分析】物体有无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像．当挡住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像．【解答】小虫正好飞落在凸透镜镜片上，挡住凸透镜的一小部分，物体上任一点射向凸透镜的其它部分，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，由于挡住的折射光线很少，会聚成的像变化不大．故选A．5. 如图所示．纸筒A的一端蒙了一层半透明纸，纸筒B的一端嵌了一个凸透镜，两纸筒套在一起组成了一个照相机模型，为了在纸筒A的半透明纸上得到清晰的像，要适当调整A、B的位置，这时（）A．眼晴应从B端向筒内观察，观察像是否清楚B．在半透明纸上观察到的像是倒立的C．观察像时，应把纸筒A朝着明亮的室外，B端朝着较暗的室内，否则看不清楚D．在清晰地观察近处物体后，再看远处物体时就应该增加A、B间的距离【分析】在本题的模型照相机中在纸筒B的右端为凸透镜，纸筒A的左端的半透明纸就相当于真实照相机的底片，在半透明纸上所看到的就是凸透镜前方的景物通过凸透镜所生成的像．【解答】A、由凸透镜的成像规律可知，应该对着A端观察半透明的纸，而不对着B端向内方向观察，故错误；B、据照相机的成像原理可知，所成的是倒立、缩小的实像，故在半透明纸上观察到的像是倒立的，故正确；C、为使半透明纸上得到的像更亮一些，要成像的物体就应该在明亮的地方，所以应该把模型照相机的B朝着室外面，A端朝着较暗的室内，故错误；D、在清晰地观察近处物体后，再看远处物体时，即物距变大，相距应该变小，所以应该减小A、B间的距离，故错误；故选B．6. 关于实像和虚像，下面说法中正确的是（）A．实像能用光屏接收到，而虚像不能B．实像一定是光的折射形成的，而虚像一定是光的反射形成的C．虚像是人的幻觉，并没有光线进入人眼D．平面镜只能成虚像，凸透镜只能成实像【分析】要解决此题，首先要掌握实像和虚像的区别．实像是实际光线会聚而成的，所以能成在光屏上，而虚像不是实际光线会聚而成的，所以不能成在光屏上．要掌握所学的成实像和成虚像的情况．实像：小孔成像、凸透镜成像．虚像：平面镜成像、看到水中物体的像、凸透镜成像．【解答】A、实像是由实际光线会聚而成的，所以能成在光屏上；虚像不是实际光线会聚而成的，所以不能成在光屏上．所以A正确．B、实像有凸透镜成像和小孔成像，其中小孔成像是由于光的直线传播而形成的，所以B错误．C、虚像是真实存在的，但是不是由实际光线会聚形成的，所以不能用光屏承接，所以C错误．D、凸透镜在物距大于一倍焦距时成的像是实像，但是在物距小于一倍焦距时所成的像是虚像，所以D错误．故选A．7. 如图所示的四种现象中，由光的折射形成的是（）A．甲、丁B．丙、丁C．乙、丙D．甲、乙【分析】（1）光在同种均匀物质中沿直线传播，在日常生活中，激光准直、小孔成像和影子的形成等都表明光在同一种均匀介质中是沿直线传播的；（2）当光照射到物体界面上时，有一部分光被反射回来，例如：平面镜成像、水中倒影等；（3）当光从一种介质斜射入另一种介质时，传播方向的会偏折，发生折射现象，如：看水里的鱼比实际位置浅等．【解答】甲、三棱镜分解白光，是光的色散现象，属于光的折射；乙、水面上山的“倒影”，是水面成像，属于光的反射现象；丙、手影，是光的直线传播形成的；丁、笔在水面处“折断”，是光的折射现象．因此由光的折射形成的是甲、丁．故选A．8. （多选）在固定位置给固定景物拍照，下列做法正确的是（）A．根据光线强度调节光圈大小B．根据光线强度调节快门大小C．根据距离景物的远近调节焦距D．调焦要求：直到观察到被拍景物清晰的像为止【分析】（1）照相机的光圈是控制光通量，让像不能太亮或太暗．（2）照相机的快门是控制曝光时间，让像不能太亮或太暗．（3）照相机距离景物距离不同，物距不同，可以通过调焦来成清晰的像．【解答】AB、根据光线的强度，调节光圈和快门，使会聚成像的光线不能太强或太弱，像会更清晰．两个选项都正确．CD、距离景物越远，可以使照相机的焦距增大，物距相对减小，直到拍摄到清晰的像为止．两个选项都正确．故选ABCD．9. 如图所示，常用体温计的刻度部分为三棱体，其正面呈现弧形，这样就可以看清体温计内极细的水银柱，以便于读数，这是因为圆弧形玻璃的作用相当于_______，使我们能看到水银柱放大后的_______像．【分析】要解决此题需要掌握凸透镜成像的规律及其应用．知道当物距小于焦距时，凸透镜成放大、正立的虚像．放大镜就是根据这个原理制成的．【解答】从右图中体温计的横截面看，从圆弧形表面看去，此温度计相当于凸透镜，当物距小于焦距时，可以成放大、正立的虚像．故答案为：凸透镜；正立的虚．10. 放映幻灯片时，在屏幕上得到的像对幻灯片来说（）A．正立的、放大的实像B．倒立的、放大的虚像C．正立的、放大的虚像D．倒立的、放大的实像【分析】凸透镜成像的三种情况和应用：u＞2f，成倒立、缩小的实像，应用于照相机和摄像机．2f＞u＞f，成倒立、放大的实像，应用于幻灯机和投影仪．u＜f，成正立、放大的虚像，应用于放大镜和老花镜．【解答】幻灯机是利用物体在凸透镜一倍焦距和二倍焦距之间，成倒立、放大的实像制成的，因此放映幻灯片时，在屏幕上得到的像对幻灯片来说是倒立放大的实像．故选D．11. 如图所示的是校园门口安装的监控摄像头，它能实时记录校门口的情况．摄像镜头相当于一个______透镜，所摄景物通过镜头成的是倒立、_______的实像．【分析】摄像头的镜头是一个凸透镜，物体在凸透镜的二倍焦距以外，物体成倒立、缩小的实像．【解答】摄像头的镜头是一个凸透镜，校园门口安装的监控摄像头，它能实时记录校门口的情况，物体在凸透镜的二倍焦距以外，物体成倒立、缩小的实像．故答案为：凸；缩小．12. 如图所示，是一台光学投影仪的结构示意图．其中A属于______镜；B 属于______镜；C属于______镜，其作用是_______．【分析】本题首先要知道投影仪的作用：一是把透明图片上的物体成倒立放大的实像；二是将放大的像投到竖直墙面或幕布上，以便于人们观看；其次，根据两大作用分析出投影仪结构上的各部件的作用．【解答】投影仪上的A属于凹面镜；B属于凸透镜，使投影片到凸透镜的距离大于一倍焦距小于二倍焦距，经过凸透镜成倒立放大的实像；C属于平面镜，其作用是改变光的传播方向，将凸透镜所成的实像反射到竖直墙壁或幕布上．故答案为：凹面；凸透；平面；改变光的传播方向．难题1. 下列关于四种光学仪器成像情况的说法中，正确的是（）A．平面镜成正立等大的虚像B．照相机成正立缩小的实像C．幻灯机成正立放大的实像D．放大镜成正立放大的虚像【分析】要解决此题，需要掌握凸透镜成像的规律及应用：当u＞2f时，成倒立、缩小的实像．照相机、摄像机就是根据这个原理制成的．当u＝2f时，成倒立、等大的实像．当f＜u＜2f时，成倒立、放大的实像．幻灯机、投影仪就是根据这个原理制成的．当u＝f时，无像．经凸透镜折射后的光线是平行的，没有会聚点．当u＜f时，成正立、放大的虚像．放大镜就是根据这个原理制成的．同时要掌握平面镜成像的特点，知道平面镜成正立、等大的虚像．【解答】A、平面镜成正立、等大的虚像，所以A正确．B、照相机成倒立、缩小的实像，所以B错误．C、幻灯机成倒立、放大的实像．所以C说法错误．D、放大镜成正立、放大的虚像，所以D说法正确．故选A、D．2. 调皮的小明学着爷爷的样子拿着放大镜看报纸，“报纸上的字真大呀！”他还发现字的边缘有“彩虹”，你能帮他解释这些现象吗？【分析】彩虹是因为光发射色散，不同颜色的光的折射程度不同，所以人们可以清晰地分辨出七种颜色的光，即见到的“小彩虹”．【解答】答：放大镜是短焦距的凸透镜，彩虹是阳光通过凸透镜发生折射，由于不同颜色的光折射的角度不同，凸透镜将太阳光分解成七色光的现象．3. 小丑鱼颜色艳丽、体型较小，因此水族馆常将它放入球形鱼缸中以便观赏（如图所示）．球形鱼缸起到了______的作用，我们看到的小丑鱼是它通过球形鱼缸形成的正立、放大的______（选填“实像”或“虚像”）【分析】（1）放大镜实质上就是凸透镜，通过放大镜我们看到的是正立的放大的虚像．（2）虚像都是正立的，实像都是倒立的．【解答】通过图片我们可以看出小丑鱼被鱼缸放大了，所以球形鱼缸就相当于一个放大镜或凸透镜．我们通过放大镜看到的是正立的放大的虚像．故答案为：凸透镜或放大镜，虚像．4. 如图所示是照相机原理图，当照相机镜头在A位置时，照出了相片（1）．若照相机镜头移至B位置，则照出的是相片______，此时像距变_______（填“大”或“小”）了．【分析】凸透镜成实像时，物距减小，像距变大，像变大．【解答】若照相机镜头移至B位置，还是照相机，成倒立、缩小的实像，镜头移至B位置，物距减小，像距会变大，像变大，照片是（3）．故答案为：（3）；大．5. 把一个透明的圆柱形的小玻璃瓶装上水，但不要装满，使得塞上瓶塞后瓶内留有一个空气泡，这就形成了一个既能放大又能缩小的两用透镜，如图所示．如果把它放在书上，则（）A．当眼睛对着空气泡看下去时，看到的字是缩小的，当眼睛从其他位置看下去时，看到的字是放大的B．当眼睛对着空气泡看下去时，看到的字是放大的，当眼睛从其他位置看下去时，看到的字是缩小的C．不管从哪个位置看都是放大的D．不管从哪个位置看都是缩小的【分析】气泡处的水相当于凹透镜，成缩小的像；无气泡处相当于凸透镜，成放大的像．【解答】因气泡的存在，水面变得向下凹，在此位置相当于一个凹透镜，所以从气泡看下面的字，看到的是变小的字．其他位置则相当于一个不规则的凸透镜，据前题的分析知，放在书上，此时物距小于焦距，故成为放大镜；当看到的是在垂直于小瓶轴线方向上变大的文字．故选A．6.有下列光学器具：①照相机、②潜望镜、③幻灯机、④穿衣镜、⑤放大镜、⑥牙医内窥镜，可以把它们分成两类：一类包括_______，其特征是_______．一类包括_______，其特征是_______．【分析】照相机、放大镜、投影仪的利用凸透镜三种成像规律制成的．凸透镜对光线有会聚作用．潜望镜、穿衣镜、牙医内窥镜是根据光的反射定律制成的．【解答】（1）潜望镜是靠平面镜改变光的传播路线，穿衣镜是因为光的反射，反射光线的反向延长线会聚成的虚像．牙医内窥镜是牙医是利用牙在平面镜成等大的像，通过观察像来观察牙的情况，并且做出诊断．原理都是光的反射．（2）凸透镜成像规律：U＞2f，成倒立、缩小的实像，制成照相机．2f＞U＞f，成倒立、放大的实像，制成幻灯机．U＜f，成正立、放大的虚像，制成放大镜．故答案为：潜望镜、穿衣镜、牙医内窥镜；利用光的反射原理制成．照相机、幻灯机、放大镜；利用光的折射原理制成．7. 阅读短文，回答下列问题：用照相机照像时，若曝光太强相片会发白，若曝光太弱相片会发暗，所以必须恰当曝光．为了曝光合适，相机上设置了快门和光圈．快门是控制曝光时间的，可设置各种快门值，如13、160、1100、1200等等，快门1100，意思是按下快门按钮后镜头的进光时间是1100s．照相机的镜头上还有一个类似于眼睛瞳孔的装置，叫光阑．光阑的大小可调，它控制着镜头的进光面积．光阑的口径越大，进光面积越大．把镜头的焦距跟光阑的直径的比值叫光圈数，简称光圈．如光圈8是指光阑的直径是镜头焦距的18，光圈的字数越大，光阑的直径就越小．底片的曝光量跟曝光时间和进光面积有关．如果拍摄的是静止或慢速的物体，我们所选择的快门时间可稍长一些，如果拍摄的是动态的景物，就必须选择较短时间的快门，否则照出的相片就会因物体的运动而不清晰．（1）若只调节相机的光圈数，现有8和5两个光圈数，那么当光线较亮时拍摄，应选用光圈数是______较好．（2）若只调节快门值，现有1100、1200两种，那么拍摄跳高运动员的英姿时，应选用______值较好．【分析】（1）光圈的字数越大，光阑的直径就越小．（2）如果拍摄的是静止或慢速的物体，我们所选择的快门时间可稍长一些，如果拍摄的是动态的景物，就必须选择较短时间的快门，否则照出的相片就会因物体的运动而不清晰．【解答】（1）光圈数越大，曝光直径越小，当光线较亮时拍摄，选择光圈小比较小的，故选择光圈数为8的．（2）如果拍摄的是动态的景物，就必须选择较短时间的快门，拍摄跳高运动员的英姿时，选择1200的快门．故答案为：（1）8；（2）1 200．8、阅读短文，回答问题：一般手电筒都有一个俗称灯窝的东西，灯窝相当于一面凹面镜，它有聚光焦点．当光源在焦点上时，光就会被强烈地反射出来，近似地形成平行光，这样手电筒的光就能照亮较远的地方，避免发散的光照到远处时就很快地变暗．然而，钢笔型电筒、打火机电筒等微型电筒并没有灯窝，它们发出来的光也能近似平行射出，这是什么原因呢？这要从微型电筒的电珠分析入手，微型电筒使用的电珠和普通的电珠不同，它顶端玻璃很厚，呈半圆形，恰好是一个凸透镜，能起聚光作用，所以不用灯窝也能使电珠发出的光近似于平行地射出．（1）一般手电筒得到近似的平行光，是把光源放在凹面镜的焦点上，利用凹面镜的“从焦点射向凹面镜的光经凹面镜______后平行射出”这一性质制成的．（2）微型手电筒得到近似的平行光，是把光源放在凸透镜的______上，利用凸透镜的“从_______射向凸透镜的光经凸透镜_______后平行射出”这一性质制成的．（3）请你列举出一种与一般手电筒或微型手电筒非常相似的应用_______．（4）通过阅读以上的一段文章，你还可以知道：同样的一束光线照射到物体的表面，光照面的明亮程度与光照面的面积、光源距光照面的距离有关，光照面的面积越_______，光照面上亮度就越小．【分析】（1）面镜对光有反射作用；（2）经过凸透镜焦点的光线经凸透镜折射后平行于凸透镜的主光轴．灯泡尖端很厚、呈半圆形的玻璃是凸透镜，灯丝放在凸透镜的焦点上，光线经过凸透镜折射后是平行光线．（3）利用凹面镜或凸透镜可获得平行光，应用还有汽车前灯等．（4）同样的一束光线照射到物体的表面，光源距光照面的距离一定，所照光面越大，物体单位面积上的光线越少，光照面上亮度就越小．【解答】（1）面镜对光有反射作用，从焦点射向凹面镜的光经凹面镜反射后平行射出；（2）灯泡尖端很厚、呈半圆形的玻璃是凸透镜，灯丝放在凸透镜的焦点上，光线经过凸透镜折射后是平行光线．（3）利用凹面镜或凸透镜可获得平行光．汽车前灯内有一凹面镜，把光源放在凹面镜的焦点处，经凹面镜反射后得到一束平行光．（4）同样的一束光线照射到物体的表面，光照面的明亮程度与光照面的面积、。

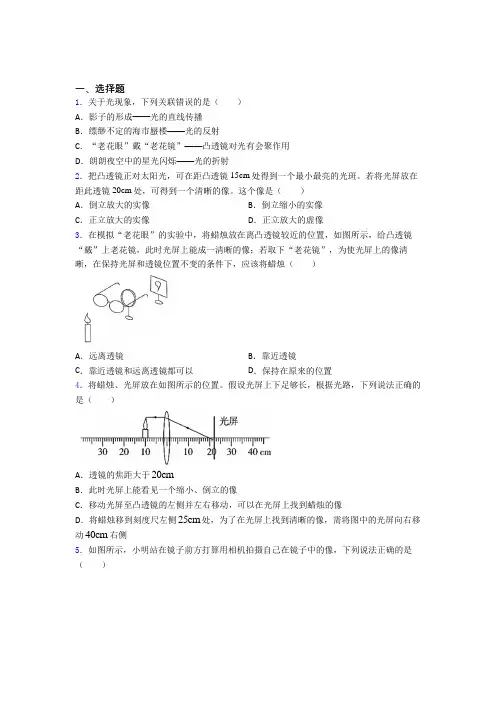

人教版初中八年级物理上册第五章《透镜及其应用》复习题(含答案解析)
一、选择题1．关于光现象，下列关联错误的是（）A．影子的形成——光的直线传播B．缥缈不定的海市蜃楼——光的反射C．“老花眼”戴“老花镜”——凸透镜对光有会聚作用D．朗朗夜空中的星光闪烁——光的折射2．把凸透镜正对太阳光，可在距凸透镜15cm处得到一个最小最亮的光斑。
若将光屏放在距此透镜20cm处，可得到一个清晰的像。
这个像是（）A．倒立放大的实像B．倒立缩小的实像C．正立放大的实像D．正立放大的虚像3．在模拟“老花眼”的实验中，将蜡烛放在离凸透镜较近的位置，如图所示，给凸透镜“戴”上老花镜，此时光屏上能成一清晰的像；若取下“老花镜”，为使光屏上的像清晰，在保持光屏和透镜位置不变的条件下，应该将蜡烛（）A．远离透镜B．靠近透镜C．靠近透镜和远离透镜都可以D．保持在原来的位置4．将蜡烛、光屏放在如图所示的位置。
假设光屏上下足够长，根据光路，下列说法正确的是（）A．透镜的焦距大于20cmB．此时光屏上能看见一个缩小、倒立的像C．移动光屏至凸透镜的左侧并左右移动，可以在光屏上找到蜡烛的像D．将蜡烛移到刻度尺左侧25cm处，为了在光屏上找到清晰的像，需将图中的光屏向右移动40cm右侧5．如图所示，小明站在镜子前方打算用相机拍摄自己在镜子中的像，下列说法正确的是（）A．小明无法拍到自己的像，因为平面镜成的是虚像B．小明可以拍到自己的像，因为有反射光进入镜头C．小明无法拍到自己的像，因为虚像光屏承接不到D．小明可以拍到自己的像，因为平面镜也能成实像6．每年6月6日是全国爱眼日。
如果不爱护眼睛容易患上近视眼，下列关于近视眼及其矫正的原理图正确的是（）A．甲乙B．丙乙C．甲丁D．丙丁7．在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰放大的像。
要使烛焰在光屏上呈现一个清晰缩小的像，下列做法中，可行的是（）A．透镜不动，蜡烛靠近透镜移动，光屏远离透镜移动B．透镜不动，蜡烛远离透镜移动，光屏远离透镜移动C．蜡烛、光屏都不动，透镜向光屏方向移D．蜡烛、光屏都不动，透镜向蜡烛方向移8．下列事例中属于虚像的是（）A．小树在地面上的影子B．水中“倒影”C．小孔成像D．幻灯机成的像9．随着科技的进步，刷脸就可以完成购物支付了。
人教版物理八年级上册第五章透镜及其应用复习试卷(含答案)
第五章透镜及其应用复习试卷一、选择题1．两块凸透镜，一个直径比另一个大，在阳光下聚焦，分别点燃两根相同的火柴，哪一个凸透镜先点燃火柴（）A．焦距小的透镜B．直径大的凸透镜C．直径小的凸透镜D．焦距大的透镜2、将点燃的蜡烛放在一凸透镜前1.5倍焦距的地方，当它向与它同侧的距离透镜3倍焦距的地方移动时，它所成的像（）A．变大B．变小C．先变小后变大D．与蜡烛之间的距离变小3.如果在载玻片上写一个字如图甲所示，怎么样使图像变成图乙（）A．将载玻片顺时针转动90°B．将载玻片逆时针转动90°C．将载玻片向左上角移动D．将载玻片向右下角移动4.用水彩笔在磨砂的电灯泡的侧面画一个你所喜爱的图案，然后接通电源，拿一个凸透镜在灯泡和白墙之间移动，下列情形不可能发生的是（）A.能在墙上看到倒立、缩小的所画图案的像B.能在墙上看到倒立、放大的所画图案的像C.只能在墙上看到放大的所画图案的像D.不能在墙上看到所画图案的像5、小明在学习中发现，把写有“爱物理”字样的纸条先后放在左右两水滴下方的桌面上，小明从水滴上方看到的像如图甲、乙所示，则水滴变凸（）A．焦距变大，放大功能变大B．焦距变大，放大功能变小C．焦距变小，放大功能变大D．焦距变小，放大功能变小6、如图所示蜡烛在光屏上成清晰缩小的像。
下列哪一项操作可能使烛焰在光屏上成清晰放大的像（）A．透镜不动，蜡烛、光屏靠近透镜B．透镜不动，蜡烛、光屏向右移动C．透镜、光屏都不动，蜡烛向右移动D．蜡烛、光屏都不动，透镜靠近光屏7、同学们快毕业了，班主任组织同学们拍集体照。
学校操场上，班主任老师在给同学们拍照片。
她即将按下快门时，发现全班同学的身影都清晰的在镜头中了，可是却没有景色。
现在既要增加风景，又不能让全班的同学的身影少一个，那么她该怎么处理（）A．镜头拉长，全班身影变小，增加风景B．镜头缩短，全班身影变小，增加风景C．镜头拉长，全班身影变大，增加风景D．镜头缩短，全班身影变大，增加风景8、小吴在透明的玻璃板上画了个头像如图甲．在做“探究凸透镜成像规律”实验中用它替代蜡烛．实验操作中用平行光源对着玻璃板上的头像照射，移动光屏直到出现成清晰像为止，如图乙所示．则在光屏上所成的像是（）9.一天，小聪告诉小亮，放大镜不仅能把物体“放大”，还能把物体“缩小”有些惊讶的小亮立刻找来一个放大镜做起了实验。
人教版八年级物理第5章透镜及其应用经典题型汇编(含答案)
给我一个支点，可以撬起整个地球。
——阿基米德人教版八年级物理第5章透镜及其应用经典题型汇编（含答案）1.图中L为凸透镜，MN为其主光轴，O为光心，若物体AB经凸透镜成的实像为A′B′，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置．第1题图第1题答图2.如图，L表示凹透镜，MN为主光轴，O点为光心，F为焦点．图甲和图乙表示经过凹透镜的两条特殊光路．请运用凹透镜的特殊光路，在图丙中画出物体AB通过凹透镜所成虚像A′B′的光路图．甲乙丙第2题图第2题答图3.人们根据物理原理或规律制造出许多机器设备，下列叙述中正确的是( A )A. 投影仪是利用凸透镜成像的原理B. 电动机是利用电磁感应现象制成的C. 内燃机是将机械能转化为内能的机器D. 发电机的原理是磁场对电流有力的作用4.图a是放置在水平桌面上的刻度尺的一部分，甲、乙、丙、丁是通过凸透镜所看到的刻度尺的像．若凸透镜先贴着刻度尺然后逐渐远离，则看到刻度尺的像的先后顺序正确的是( C )第4题图A. 甲→乙→丙→丁B. 乙→丙→甲→丁C. 乙→丁→甲→丙D. 丙→甲→乙→丁5.凸透镜的成像规律可以通过画光路图去理解．在光路图中凸透镜用图甲表示，O点为光心，F为焦点．图乙中A′B′是物体AB经透镜所成的像．甲乙第5题图(1)请画出图乙中两条入射光线的出射光线，完成成像光路图；(2)在图乙中，物距用u表示，即u＝BO；像距用v表示，即v＝OB′；焦距用f表示，即f ＝OF. 请运用几何知识证明：1,u＋1,v＝1,f.解：(1)如答图所示第5题答图6.如图所示，物体MN在A位置时通过凸透镜所成的像为M′N′. 现在把该物体移动至B位置，请通过作图的方法画出该物体在B位置所成的像．第6题图第6题答图7.在探究凸透镜成像规律实验中：第7题图第7题答图(1)小明在组装实验器材的过程中无意中发现在光屏上出现了实验室窗外景物的像，其成像特点是倒立、缩小 (选填“放大”“等大”或“缩小”)的实像．(2)请在图中画出AB经凸透镜成像的光路图并画出AB的像．8. 如图所示，在烧杯中漂浮着一个正方体的木块，水面以下的部分看起来比水面以上的部分要大一些，这是因为烧杯和水起到了凸(选填“凸”或“凹”)透镜的放大作用，从而形成了一个虚(选填“虚”或“实”)像．远(选填“近”或“远” )视眼镜用的就是这种透镜．第8题图9.一幅如图甲所示的漫画立在桌面上．小霞把一个装水的玻璃杯放在漫画前，惊奇地发现：透过水杯看到漫画中的老鼠变“胖”了，还掉头奔向猫，如图乙．小霞观察分析：装水的圆柱形玻璃杯横切面中间厚，边缘薄，起到凸透镜(选填“平面镜”“凸透镜”或“凹透镜”)的作用，使图片横向放大、颠倒，透过水杯看到的是老鼠的实(选填“实”或“虚”)像，此时老鼠到玻璃杯的距离满足f＜u＜2f (选填“f＜u＜2f”或“u＜2f”)．甲乙第9题图10.如图甲所示的黑白卡片放在一只未装满水的薄高脚玻璃杯后面，在高脚杯前方观察到的现象如图乙所示，此时装水部分的高脚杯和杯内水的组合相当于一个( A )第10题图A. 凸透镜B. 凹透镜C. 凸面镜D. 凹面镜11.下列关于光的知识应用的说法，正确的是( C )A. 照相机的原理是利用凸透镜能成正立、缩小的虚像B. 电视机遥控器是利用超声波实现遥控的C. 近视眼镜是利用凹透镜对光的发散作用D. 投影仪的原理是利用凸透镜能成正立、放大的实像12.小亮在重阳节送给奶奶一个台式放大镜(如图)．放大镜的焦距为25 cm.奶奶正确使用这个放大镜看书时( B )第12题图A. 书与放大镜之间的距离应等于25 cmB. 书与放大镜之间的距离应小于25 cmC. 看到的是倒立、放大的虚像D. 看到的是正立、放大的实像13.在“探究凸透镜的成像特点”实验中，所用凸透镜的焦距为10 cm，光屏是用表面涂有白漆的铁板制成．小科把“F”发光物置于离凸透镜13 cm处，移动光屏，在光屏上找到清晰的像，如图所示．小科看到光屏上像的形状和大小分别是( A )第13题图A. 、放大B. 、放大C. 、缩小D. 、缩小14.如图所示，在探究凸透镜成像规律的实验中，当蜡烛和凸透镜之间的距离为26 cm时，在光屏上得到一个清晰缩小的实像．下列说法不正确的是( B )第14题图A. 该凸透镜的焦距： 13 cm>f>10.5 cmB. 只将蜡烛向右移动，可以在光屏上得到清晰放大的像C. 只将蜡烛和光屏互换，可以在光屏上得到清晰放大的像D. 将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏靠近凸透镜本文使用Word编辑，排版工整，可根据需要自行修改、打印，使用方便。
人教版八年级上物理 第5章 透镜及其应用 专项题(含答案)
《透镜及其应用》专项题一、选择题1.如图所示，对光有发散作用的透镜是( )2.如图所示是光通过透镜(未画出)前后的光路图，据此判断图中的透镜属于凹透镜的是( )3.在“探究凸透镜成像规律”的实验中，当蜡烛、凸透镜、光屏处于如图所示的位置时，恰能在光屏上得到一个清晰的像。
利用这一成像原理工作的光学仪器是( )A．投影仪 B．照相机C．放大镜 D．显微镜4.小杨学了“平面镜成像”和“凸透镜成像”后，总结出关于实像和虚像的一些特点，其中错误．．的是（）A．虚像可以是正立的，也可以是倒立的 B．虚像不可以用光屏承接C．实像可以是放大的，也可以是缩小的 D．实像一定可以用光屏承接5.放映幻灯片时，想使银幕上出现放大的“F”字时，则幻灯片在镜头前正确的放置方法应是（）A B C D6.透过圆形的鱼缸看里面的金鱼时,看到的金鱼比实际的要大,则此时:①鱼缸相当于一个凸透镜，②鱼缸相当于一个凹透，③所看到的是金鱼的，④所看到的是金鱼的虚像.其中正确的述是 ( )A ①④B ②③C ①③D ②④7.很多车主都在车上安装了行车记录仪，便于及时用摄像头将行车过程中发生的事情记录下来，在夜间可以利用摄像头周边的红外线补光灯，拍出依旧清楚的画面。
关于行车记录仪，下列说法正确的是( )A．在拍摄过程中，物体在透镜二倍焦距外B．行车记录仪的摄像头中用的是凹透镜C．人肉眼是可以观察到红外线的D．在拍摄过程中，物体在透镜一倍焦距内8.把蜡烛放在距离凸透镜50 cm处，在透镜另一侧的光屏上观察到倒立、缩小的清晰像。
那么凸透镜的焦距不可能是( )A.25 cmB.20 cmC.15 cmD.10 cm9.(多选)有一次，小明上学前取自己的眼镜时，发现自己的近视镜和爷爷的老花镜混在一起，外形完全一样，小明要想找出自己的眼镜，下列做法正确的是( )A．用手摸镜时，中间薄、边缘厚的是近视镜B．让镜片正对太阳光，太阳光通过镜片能呈现一个明亮小光斑的是近视镜C．让镜片正对太阳光，太阳光通过镜片后能呈现一个大光斑的是近视镜D．拿着镜片看字，把字放大的是近视10.关于显微镜和望远镜，下列叙述中错误的是( )A．用显微镜观察物体时，物体应放在物镜的焦点之外B．通过显微镜的目镜观察到的是物体的实像C．远处物体通过望远镜的物镜成的是一个缩小的实像D．用望远镜观察物体时，观察者感觉远处的物体被拉近了二、填空题11.借助一些简单的工具和专用的仪器可以分辨人民币真伪。
人教版 初中物理八年级上册 第五章 透镜及其作用 复习习题 (含答案解析)
人教版初中物理八年级上册第五章透镜及其作用复习习题（含答案解析）学校:___________姓名：___________班级：___________考号：___________一、单选题1．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v 跟物体到凸透镜的距离u之间的关系图象，如图所示，下列判断正确的是A．该凸透镜的焦距是8cmB．当u=6cm时，在光屏上能得到一个缩小的像C．当u=20cm时成放大的像．投影仪就是根据这一原理制成的D．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变大2．黑暗的房间里有两盏电灯，只有一盏灯点亮，但人能看到未点亮的灯泡。
以下对于“看到未点亮灯泡”所画的光路图，正确的是A．B．C．D．3．一凸透镜的焦距为15cm，将点燃的蜡烛从离凸透镜40cm处沿主光轴移到20cm处的过程中，像的大小和像距的变化情况是（）A．像变大，像距变大B．像变小，像距变小C．像变大，像距变小D．像变小，像距变大4．下列关于光的说法中正确的是（）A．“小孔成像”和“水中倒影”都是光的反射现象B．在平面镜成像实验中，需要选择薄的玻璃片进行实验，是为了能确定像的位置C．红外线能使荧光物质发光，紫外线具有热效应D．我们所看到的“红花绿叶”，那是由于花吸收了红光、叶子吸收了绿光5．在做凸透镜成像实验时，把物体从焦点沿主光轴向2倍焦距外移动的过程中A．像逐渐变大，像距逐渐变大B．像逐渐变大，像距逐渐变小C．像逐渐变小，像距逐渐变小D．像逐渐变小，像距逐渐变大6．如图，手机扫描二维码，相当于给二维码拍了一张照片，手机摄像头相当于凸透镜。
下列说法正确的是A．物体上的二维码是光源B．凸透镜可以成正立的实像C．摄像头发光照亮了二维码D．平行光通过摄像头会发生折射7．在探究凸透镜成像规律的实验中，先用凸透镜甲进行实验，蜡烛、凸透镜和光屏在光具座上的位置如图所示，此时在光屏上得到烛焰清晰的像。
人教版初中物理八年级上册《第五章透镜及其应用5-1透镜》章节测试题(含答案解析)
人教版初中物理八年级上册《第五章透镜及其应用5-1透镜》章节测试题（含答案解析）考试范围：xxx；考试时间：100分钟；命题人：xxx注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上第I卷（选择题）一、单选题1．如图所示，F1、F2是凸透镜的焦点，S是放在凸透镜前的点光源，S’是S经凸透镜所成的像。
其中a、b 是由S发出的两条经凸透镜折射后会聚到S’的光线。
当光源S沿平行主轴的方向向透镜移动时（始终保持u>f），像S'移动的情况是（）A．远离透镜，沿平行主轴方向B．靠近透镜，沿O与S'连线方向C．远离透镜，沿F2与S'连线方向D．靠近透镜，沿F1与S'连线方向【答案】C【详解】B D．当光源S沿平行主轴的方向向透镜移动时，物近像远，故像远离透镜，故BD不符合题意；A C．当光源S沿平行主轴的方向向透镜移动时，a光线仍然平行主光轴，经过凸透镜后折射，过焦点，该直线不变，而不断靠近透镜后，b光线会慢慢顺时针转动，故像沿沿F2与S'连线方向移动，故A错误；C 正确。
故选C。
2．小文利用太阳光测量凸透镜的焦距，方法如图所示，他让凸透镜正对阳光，但纸板上的最小光斑却不易确定。
于是他移动纸板找到两次成等大光斑的位置，分别测出了光斑到凸透镜中心的距离为8cm和14cm，则凸透镜的焦距是（）试卷第1页，共85页A．8cm B．11cm C．14cm D．22cm【答案】B【详解】将凸透镜正对阳光，光线经过凸透镜后会慢慢会聚为一点，即光斑先慢慢变小，直至焦点时最小，过了焦点后光斑慢慢变大，故焦点在两次成等大光斑的位置中间，故焦距在8到14cm之间，故B符合题意。
故选B。
3．在许多高速公路上，在传统的交通标志白线上每隔2m安装了一个凸起的纯玻璃元件，这种元件叫“夜精灵”。
晚上只要汽车的灯光一照，司机就能看到附近地上的“夜精灵”亮起来（如图所示）。
人教版物理八年级上册 寒假复习 第五章《透镜及其应用》透镜作图专题训练（含答案）
八年级上学期寒假复习培训：第五章《透镜及其应用》透镜作图专题训练1.如图表示的是两条光线经过凸透镜和凹透镜的光路图，其中画法正确的是（）A. B. C. D.2.图中，一束光通过透镜的光路，正确的是（）C. D.A.B.3.如图，A、B、C、D是通过透镜（图中未画出）改变光的传播方向的情形，使用凸透镜的是（）D.A. B.C.4.图中画出了光线通过透镜（图中未画出透镜）的情形，其中运用凸透镜的是（）A.ACB.ADC.BDD.CD5.如图所示，根据方框中的透镜，判断下列光路图正确的是（）A. B. C. D.6.如图所示是光线通过透镜（图中未画出）的情形，其中所用透镜是凸透镜的是（）A.①B.②C.③D.①②③④都是凸透镜7.图中正确表示了光通过透镜的是（）A.甲图B.乙图C.丙图D.丁图8.如图所示，现有五种光学元件和光路图，方框中可放入的元件为（）A.2或5B.1或5C.1或3或5D.2或3或49.如图所示，请将光路补充完整。
10.将下列图中的光线补充完整。
11.画出光线分别经过凸透镜和凹透镜的光路图，保留必要的作图痕迹；12.请在图中虚线框内填上适合光路的透镜。
13.如图乙所示，ab是光源S射向平面镜后的一条反射光线，并射向凹透镜的焦点F.S′是光源S在平面镜中的像。
请画出：光源S的位置、ab的入射光线和ab经凹透镜的折射光线。
14.如图所示，作出折射光线。
15.在探究凸透镜成像的规律的实验中，小明在凸透镜前看到A的像在B处，如图所示，CC′是凸透镜的主光轴。
（1）请在图中作出凸透镜的大致位置和焦点F.（保留作图痕迹）（2）下列能体现这一成像原理应用的是。
①照相机②投影仪③放大镜八年级上学期寒假复习培训：第五章《透镜及其应用》透镜作图专题训练答案1.如图表示的是两条光线经过凸透镜和凹透镜的光路图，其中画法正确的是（）A. B. C. D.答案：C2.图中，一束光通过透镜的光路，正确的是（）C. D.A.B.答案：A3.如图，A、B、C、D是通过透镜（图中未画出）改变光的传播方向的情形，使用凸透镜的是（）D.A. B.C.答案：A4.图中画出了光线通过透镜（图中未画出透镜）的情形，其中运用凸透镜的是（）A.ACB.ADC.BDD.CD答案：B5.如图所示，根据方框中的透镜，判断下列光路图正确的是（）A. B. C. D.答案：D6.如图所示是光线通过透镜（图中未画出）的情形，其中所用透镜是凸透镜的是（）A.①B.②C.③D.①②③④都是凸透镜答案：C7.图中正确表示了光通过透镜的是（）A.甲图B.乙图C.丙图D.丁图答案：A8.如图所示，现有五种光学元件和光路图，方框中可放入的元件为（）A.2或5B.1或5C.1或3或5D.2或3或4 答案：C9.如图所示，请将光路补充完整。
人教版八年级上册物理第5章：5.1-2 透镜 生活中的透镜专题复习题
人教版八年级上册物理第5章：5.1－2 透镜生活中的透镜专题复习题姓名:________ 班级:________ 成绩:________一、单选题1 . 在用光具座研究凸透镜成像规律的实验中，测量凸透镜的焦距如图所示，则该凸透镜的焦距是（）A．10厘米B．20厘米C．30厘米D．50厘米2 . 小明在物理实验室里把一个透明圆柱形试管装满水塞上塞子后横放，如图所示，再将该试管贴近书本，透过试管观看书本上的鹦鹉图片（圆圈中的鹦鹉图与书本中的鹦鹉图实际大小相等），则他所看到的虚像可能是（）A．B．C．D．3 . 下列说法正确的是A．凸透镜就是很厚的透镜B．凹透镜就是很薄的透镜C．凸透镜的两个焦点之间的距离叫焦距D．透镜的光心位于它的主光轴上4 . 下列诗句中有关光现象的说法正确的是A．“绿树阴浓夏日长”，树阴是光的反射形成的B．“楼台倒影入池塘”，楼台倒影是光的折射形成的C．“瀑水喷成虹”，彩虹是光的直线传播形成的D．“潭清疑水浅”，水浅是光的折射形成的5 . 某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图象，如图所示，下列判断正确的是A．该凸透镜的焦距是20cmB．当u=15cm时，在光屏上能得到一个缩小的像C．当u=25cm时成缩小的像，照相机就是根据这一原理制成的D．把物体从距凸透镜10cm处移动到30cm处的过程中，像逐渐变大6 . 如图所示为某次实验中蜡烛通过透镜成像的情况，下列过程中用到的主要光学规律与此相同的是（）A．照镜子B．放大镜C．放电影D．拍照片二、多选题7 . 有一次，小明上学前取自己的眼镜时，发现自己的近视镜和爷爷的老花镜混在一起，外形完全一样，如图所示，小明要想找出自己的眼镜，下列做法正确的是（）A．用手摸镜时，中间薄边缘厚的是近视镜B．让镜片正对太阳光，太阳光通过镜片能呈现一个明亮小光斑的是近视镜C．让镜片正对太阳光，太阳光通过镜片后能呈现一个大光斑的是近视镜D．拿着镜片看字，把字放大的是近视镜8 . 如图所示，属于凹透镜的是a b c d eA．d B．c C．e D．a三、填空题9 . 物距大于一倍焦距小于二倍焦距时，物体通过凸透镜成_____（选填“正立”或“倒立”）、放大的实像，投影仪就是利用这一规律制成的；次仁同学近视，应佩戴_____透镜来矫正。
人教版初中八年级物理上册第五章《透镜及其应用》经典复习题(含答案解析)
一、选择题1．关于光现象，下列关联错误的是（）A．影子的形成——光的直线传播B．缥缈不定的海市蜃楼——光的反射C．“老花眼”戴“老花镜”——凸透镜对光有会聚作用D．朗朗夜空中的星光闪烁——光的折射2．如图所示，是一束光通过透镜（图中未画出）发生折射的光路图，其中所用透镜属于凸透镜的是（）A．B．C．D．3．下列图中关于光学现象的描述或解释错误的是（）A．甲图中小孔成的是倒立的实像，是由光的直线传播形成的B．乙图中凹透镜可以矫正远视眼，凹透镜对光有会聚作用C．丙图中白光通过三棱镜会分解成多种色光D．丁图中漫反射的光线遵循光的反射定律4．关于下列四幅图说法正确的是（）A．甲图是近视眼成像图，丁图是近视眼矫正后的成像图B．甲图是远视眼成像图，丙图是远视眼矫正后的成像图C．乙图是远视眼成像图，丙图是近视眼矫正后的成像图D．乙图是近视眼成像图，丁图是远视眼矫正后的成像图5．纺织工人在检查纺织品的质量时，要观看纺织品的布纹是否有缺陷，应该使用（）A．凸透镜，并把纺织品放在它的焦点以内B．凸透镜，并把纺织品放在它的焦点与二倍焦距点之间C．凸透镜，并把纺织品放在它的二倍焦距点之外D．凹透镜，并把纺织品放在它的焦点以内6．如图所示，手机扫描物品上二维码，相当于给二维码拍了一张照片，手机摄像头相当于凸透镜，影像传感器相当于光屏。
下列说法正确的是（）A．物品上的二维码是光源B．要使屏幕上二维码的像变小，需将手机远离二维码C．扫码时二维码要位于摄像头一倍焦距与二倍焦距之间D．影像传感器上成的是正立的实像7．疫情期间，王老师利用手机直播网课（如图），下列说法正确的是（）A．黑板上的文字通过手机镜头成正立缩小的实像B．老师和黑板应位于手机镜头一倍焦距和两倍焦距之间C．为了让同学们看到黑板上的字更大，手机应靠近黑板D．凸透镜对光线具有发散作用8．如图所示为“新冠肺炎”疫情期间，各地通过手机扫描二维码进行防疫登记。
手机扫描二维码相当于给二维码拍了一张照片，手机摄像头相当于凸透镜，影像传感器相当于光屏。
(人教版)八年级物理上册第五章《生活中的透镜》练习题 (23).pdf
_______。 型号 Sony-S70
镜头焦距 34mm
光圈快门 8s-1/1000s
ＣＣＤ解析度 1024×768
19．(3 分)如图，小明用一个透镜观看书上的一个英文单词，他看到了两个字母“YS”的放大 的像．这个透镜是______透镜，这种透镜对光线有______作用，利用这种透镜可制成的光 学仪器有______(只需填写一种)．
评卷人 得分
二、填空题
18．(3 分)数码相机是一种新兴的照相器材，它同普通照相机不同之处，在于它没有底片，
而是通过一个特殊的感光层ＣＣＤ，将图象的光信号转化成为数字信号保存起来．下表是
某数码相机的一些参数，请你根据这个表格,用所学过的知识来说明，感光层离开镜头的距
离要满足什么条件：__ _______要成像，物体离开镜头的距离要满足什么条件：__
B．一片漆黑
C．有一个放大的黑点像 D．有一个缩小的黑点像
14．(2 分)为纪念伽利略将望远镜用于天文观溯四百周年，联合国将今年定为国际天文年
(图为宣传画)。伽利略望远镜利用了凸透镜成像的原理，关于凸透镜成像，以下说法正确
的是 ( )
A．当物体位于凸透镜一倍焦距以内时，成倒立放大的虚像
B．当物体位于凸透镜的三倍焦距处，成倒立缩小的实像
A．小于 5cm B．等于 5cm C．大于 5cm 而小于 10 ㎝ D．大于 l0cm 11．(2 分)蜡烛放在离凸透镜 20 厘米的主光轴上，在透镜的另一侧光屏上得到缩小的像，
若将蜡烛向远离透镜方向移动 10 厘米，则所成的像一定是
（ ）。
A．倒立缩小的
B．倒立放大的 C．正立放大的 D．倒立等大的
8．B 9．B 10．A 11．A 12．B 13．A
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
人教版八年级上册物理第5章：5.1－2 透镜生活中的透镜专题复习题
姓名:________ 班级:________ 成绩:________
一、单选题
1 . 小华同学总结了透镜的一些知识，你认为正确的是
A．凹透镜对光有会聚作用B．平行光经过凸透镜后一定会聚于焦点上
C．近视眼戴凹透镜矫正D．凸透镜越厚，折光能力越弱
2 . 用焦距一定的照相机照相，要使照片上的人像再小一些，可以采取的办法是
A．照相机离人近一些，同时将镜头与底片的距离调近一些
B．照相机离人远一些，同时将镜头与底片的距离调近一些
C．照相机离人远一些，同时将镜头与底片的距离调远一些
D．照相机离人近一些，同时将镜头与底片的距离调远一些
3 . 如图，将一透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到透镜的距离为L.下面说法正确的是（）
A．由于纸上呈现一个并非最小的光斑，所以可能是凹透镜
B．一定是凸透镜，纸上的光斑是太阳通过透镜所成的实像
C．一定是凸透镜，若透镜远离纸的过程中光斑一直变大，则透镜的焦距一定小于L
D．一定是凸透镜，若透镜远离纸的过程中光斑一直变大，则透镜的焦距也随之变大
4 . 将一支点燃的蜡烛放在距凸透镜20cm处，在光屏上得到一个缩小的像；当蜡烛距凸透镜14cm时，在光屏上得到一个放大的像这个凸透镜的焦距可能是（）
A．8 cm B．6 cm C．10 cm D．15 cm
5 . 清澈平静的湖面上方，有只小燕子正向下俯冲捕食，下列说法正确的是
A．像距变小，像变大B．像距不变，像变大
C．像距变小，像不变D．像距不变，像不变
6 . 蜡烛放在如图所示位置，通过凸透镜成倒立、缩小的像。
小红画了图中的光路。
下列说法正确的是
A．小红画的光路是正确的
B．透镜成的是虚像
C．透镜的焦距小于 10cm
D．透镜的焦距等于 20cm
二、多选题
7 . 截面为正方形、中空部分为椭圆形的玻璃体如图所示．则这个玻璃体（）
A．可以看做两块凹透镜B．可以看做一块凸透镜
C．对图示光束具有发散作用D．对图示光束具有汇聚作用
8 . 如图所示，属于凹透镜的是
a b c d e
A．d B．c C．e D．a
三、填空题
9 . 在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏处于如图所示的位置时，恰能在光屏上得到一个
清晰的像．若将蜡烛与光屏的位置对调，则在光屏所成的像性质是．
10 . 小明按课本提示在易拉罐底部开一小孔自制了如图所示简易针孔照相机，它的原理是____，利用它观察
窗外的景物时，会在塑料薄膜上看到倒立的____（彩色/黑白）____（实/虚）像.
11 . 昆虫观察盒的盒盖是一个凸透镜(如图所示), 盒盖到盒底的距离为10cm, 是利用凸透镜能成正立、________(缩小/等大/放大)的________(虚像/实像)的原理，实现方便地观察小昆虫.在一次实验中小明不小心把盒盖上的凸透镜打碎了，为了修好观察盒，老师分别给他提供了焦距为5cm、10cm 和12cm的凸透镜各一个，他应该
选择焦距为________cm的凸透镜.
12 . 风景旖旎的镜湖，各式现代建筑环湖矗立，充满时代气息．建筑物在湖中的“倒影”是由光的_________所形成的．这些“倒影”看起来比建筑物本身“暗”一些，主要是因为建筑物的光射到水面时，有一部分发生____________进入了水中。
13 . “共享单车”已经走进扬州的大街小巷，为人们的生活带来了很多方便。
使用前用户需用手机扫描“二维码”，将信息发送给管理平台，平台将信息发回给单车自动开锁，这些过程中都是利用_______来传递信息的。
用户骑行时还会带动车上的小型发电机发电，给车上的车锁组件、联网模块等提供电能，这种发电机利用了__________的原理。
14 . 二维码在现代生活中随处可见。
我们能看见二维码是由于光在二维码图案上发生了________（填“反”或“折”）射；用手机扫描二维码时，手机的镜头相当于_________镜，二维码图案通过手机镜头成______（填“实”或“虚”）像。
交通上的监控摄像头拍摄车辆和行人离镜头的距离应该满足的条件是___________。
15 . 一人正对竖直平面镜站立，人的脸宽为20cm，两眼的距离为10cm，欲使自己无论闭上左眼还是右眼，都能用另一只眼睛从镜中看到自己的整个脸，则镜子的宽度至少为cm．
四、作图题
16 . 如图所示，请将凸透镜的光路补充完整
17 . 如图一条入射光线AO从空气斜射向鱼缸中的水面，请两出反射光线和折射光线的大致方向．
（______）
18 . 根据透镜的性质，完成图中的光路。
19 . （1)完成图甲中光路图．
（2）图乙是用扳手转动螺母的示意图（螺母的中心为支点Ｏ)，请在图中画出动力的力臂．
（3）如图丙所示，一个桃子静止在水平桌面上，请画出桃子所受力的示意图．
（4）如图丁所示，请将螺线管、滑动变阻器接入电路中，使开关闭合后，螺线管与条形磁铁相互排斥，滑动变阻器滑片P向右移动会使斥力变
大．
五、简答题
20 . (1)如何粗测凸透镜的焦距____?
(2)实验时如果无论怎样移动光屏，都不能在光屏上成像。
造成这种现象的原因可能有哪些____?
21 . 如图所示，用铁丝绕成一个内径约3mm的圆环，将圆环在清水中浸一下后取出，布满圆环的水膜犹如一
个透镜．试用三种简易方法辨别它是“凸透镜”，还是“凹透镜”．
参考答案一、单选题
1、
2、
3、
4、
5、
6、
二、多选题
1、
2、
三、填空题
1、
2、
3、
4、
5、
6、
7、
四、作图题
1、
2、
3、
4、
五、简答题
1、
2、。
