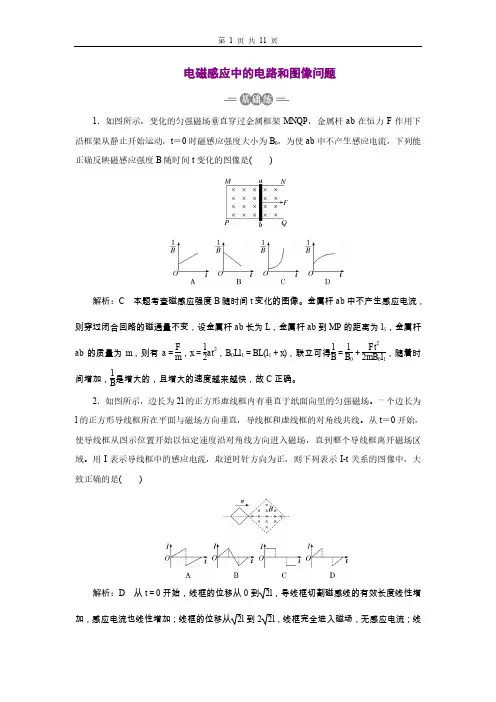

高三总复习物理检测题 电磁感应中的电路和图像问题
电磁感应中的电路和图像问题1.如图所示,变化的匀强磁场垂直穿过金属框架MNQP ,金属杆ab 在恒力F 作用下沿框架从静止开始运动,t =0时磁感应强度大小为B 0,为使ab 中不产生感应电流,下列能正确反映磁感应强度B 随时间t 变化的图像是( )解析:C 本题考查磁感应强度B 随时间t 变化的图像。
金属杆ab 中不产生感应电流,则穿过闭合回路的磁通量不变,设金属杆ab 长为L ,金属杆ab 到MP 的距离为l 1,金属杆ab 的质量为m ,则有a =F m ,x =12at 2,B 0Ll 1=BL (l 1+x ),联立可得1B =1B 0+Ft 22mB 0l 1,随着时间增加,1B是增大的,且增大的速度越来越快,故C 正确。
2.如图所示,边长为2l 的正方形虚线框内有垂直于纸面向里的匀强磁场。
一个边长为l 的正方形导线框所在平面与磁场方向垂直,导线框和虚线框的对角线共线。
从t =0开始,使导线框从图示位置开始以恒定速度沿对角线方向进入磁场,直到整个导线框离开磁场区域。
用I 表示导线框中的感应电流,取逆时针方向为正,则下列表示I -t 关系的图像中,大致正确的是( )解析:D 从t =0开始,线框的位移从0到2l ,导线框切割磁感线的有效长度线性增加,感应电流也线性增加;线框的位移从2l 到22l ,线框完全进入磁场,无感应电流;线框的位移从22l 到32l ,导线框切割磁感线的有效长度线性减少,感应电流也线性减小,故D 正确。
3.(多选)如图甲所示,虚线右侧有一垂直纸面的匀强磁场,取磁场垂直于纸面向外的方向为正方向,磁感应强度B 随时间t 变化的关系如图乙所示,固定的闭合导线框abcd 一部分在磁场内。
取线框中感应电流沿逆时针方向为正方向,安培力向左为正方向。
从t =0时刻开始,下列关于线框中感应电流i 、线框cd 边所受安培力F 分别随时间t 变化的图像,可能正确的是( )解析:AD 本题考查电磁感应现象中的i -t 、F -t 图像问题。
高中物理《电磁感应图像》专题练习
电磁感应—图像专题1.圆形导线框固定在匀强磁场中,磁感线的方向与导线框所在平面垂直.规定磁场的正方向垂直纸面向里,磁感应强度B随时间变化的规律如图所示.若规定顺时针方向为感应电流i的正方向,下列各图中正确的是( )2如图所示,电阻R=1 Ω、半径r1=0.2 m的单匝圆形导线框P内有一个与P共面的圆形磁场区域Q,P、Q的圆心相同,Q的半径r2=0.1 m.t=0时刻,Q内存在着垂直于圆面向里的磁场,磁感应强度B随时间t变化的关系是B=2-t(T).若规定逆时针方向为电流的正方向,则线框P中感应电流I随时间t变化的关系图象应该是图中的( )3如图所示,垂直纸面向里的匀强磁场的区域宽度为2a,磁感应强度的大小为B.一边长为a、电阻为4R的正方形均匀导线框ABCD从图示位置开始沿水平方向向右以速度v匀速穿过磁场区域,图中线框A、B两端电压U AB与线框移动距离x的关系图象正确的是( )4.半径为r带缺口的刚性金属圆环在纸面上固定放置,在圆环的缺口两端引出两根导线,分别与两块垂直于纸面固定放置的平行金属板连接,两板间距为d,如图甲所示.有一变化的磁场垂直于纸面,规定向内为正,变化规律如图乙所示.在t=0时刻平板之间中心有一重力不计,电荷量为q的静止微粒.则以下说法正确的是( ) A.第2秒内上极板为正极B.第3秒内上极板为负极C.第2秒末微粒回到了原来位置D.第2秒末两极板之间的电场强度大小为0.2πr2/d1、有一等腰直角三角形形状的导线框abc,在外力作用下匀速地经过一个宽为d的有限范围的匀强磁场区域,线圈中产生的感应电流i与沿运动方向的位移x之间的函数图象是如下图中的()2. 如图4所示,在PQ、QR区域中存在着磁感应强度大小相等、方向相反的匀强磁场,磁场方向均垂直于纸面.一导线框abcdefa位于纸面内,框的邻边都相互垂直,bc边与磁场的边界P重合.导线框与磁场区域的尺寸如图所示.从t=0时刻开始,线框匀速横穿两个磁场区域.以a→b→c→d→e→f为线框中的电动势E的正方向,以下四个E-t关系示意图中正确的是()图43、如图,一闭合直角三角形线框以速度v向右匀速穿过匀强磁场区域。
电磁感应中的图像问题练习题
电磁感应中的图象问题--练习题 姓名:1.一环形线圈放在均匀磁场中,设在第1 秒内磁感线垂直于线圈平面向内,如图甲所示。
若磁感强度B 随时间 t 变化的关系如图乙中实线所示,那么在第2 秒内线圈中感应电流的大小和方向是( D )(A ) 逐渐增加, 逆时针方向 (B ) 逐渐减小 , 顺时针方向 (C ) 大小恒定, 顺时针方向 (D ) 大小恒定, 逆时针方向2.一磁棒自远处匀速沿一圆形线圈的轴线运动,并穿过线圈向远处而去,如图所示,较正确反映线圈中电流 i 与时间 t 关系的是(线圈中电流以图示箭头为正方向)( B )3.如图所示的闭合直角三角形的导线框ABC 匀速通过匀强磁场,磁感强度方向垂直纸面向里,磁场区域宽为b ,长为a ,AC=a/2,BC <b 。
则线框从BC 边开始进入磁场到A 点离开磁砀的过程中,线框内感应电流如下列哪个图所示( A )4.如图(甲)所示,两条平行虚线之间存在匀强磁场,虚线间的距离L ,磁场方向垂直纸面向里.Abcd 是位于纸面内的梯形线圈,ad 与bc 间的距离也为L.t=0时刻,bc 边与磁场区域边界重合,现令线圈以恒定的速度υ沿垂直于磁场区域边界的方向穿过磁场区域.取顺时针方向的感应电流为正,则在线圈穿越磁场区域的过程中,感应电流i 随时间t 变化的图线可能是图(乙)中的( B )5.一矩形线圈位于一随时间t 变化的匀强磁场内,磁场方向垂直线圈所在的平面(纸面)向里,如图(甲)所示.以i 表示线圈中的感应电流,以图中的线圈上所示方向的电流为正,则图(乙)中的i-t 图象正确的是( A )图(甲)图6.如图(甲)所示,虚线上方空间有垂直线框平面的匀强磁场,直角扇形导线框绕垂直于线框平面的轴O以角速度ω匀速转动.设线框中感应电流方向以逆时针为正方向,那么在图(乙)中能准确描述线框从下图所示位置开始转动一周的过程中,线框内感应电流随时间变化情况的是( A )7. 如图所示,一宽40cm 的匀强磁场区域,磁场方向垂直纸面向。
电磁感应图像专题(好题)
电磁感应图像问题专题练习1、(2012·课标全国理综)如图所示,一载流长直导线和一矩形导线框固定在同一平面内,线框在长直导线右侧,且其长边与长直导线平行。
已知在t =0到t =t 1的时间间隔内,直导线中电流i 发生某种变化,而线框中的感应电流总是沿顺时针方向;线框受到的安培力的合力先水平向左、后水平向右。
设电流i 正方向与图中箭头所示方向相同,则i 随时间t 变化的图象可能是( )—2、(2013·南京二模)在竖直方向的匀强磁场中,水平放置一圆形导体环。
规定导体环中电流的正方向如图a 所示,磁场方向向上为正。
当磁感应强度B 随时间t 按图b 变化时,下列能正确表示导体环中感应电流变化情况的是( )3、(2014·泉州质检)如图所示,一足够大的正方形区域abcd 内存在垂直纸面向里的匀强磁场,其顶点a 在直线MN 上,且ab 与MN 的夹角为45°。
一边长为L 的正方形导线框从图示位置沿直线MN 以速度v 匀速穿过磁场区域。
规定逆时针方向为感应电流的正方向,下列表示整个过程导线框中感应电流i 随时间t (以Lv为单位)变化的图象中正确的是()4、如图所示,在PQ 、QR 区域存在着磁感应强度大小相等、方向相反的匀强磁场,磁场方向均垂直于纸面,bc 边与磁场的边界P 重合.导线框与磁场区域的尺寸如图所示.从t =0时刻开始线框以v =l 的速度匀速横穿两个磁场区域.以a→b→c→d→e→f 为线框中电动势的正方向.以下四个ε-t 关系示意图中正确的是( ) —5、如图所示,平行于y 轴的导体棒以速度v 向右匀速直线运动,经过半径为R 、磁感应强度为B 的圆形匀强磁场区域,导体棒中的感应电动势e 与导体棒位置x 关系的图象是( )6、一矩形线圈位于一随时间t变化的磁场内,磁场方向垂直线圈所在的平面(纸面)向里,如图甲所示.磁感应强度B随t的变化规律如图乙所示.以I表示线圈中的感应电流,以图甲中线圈上箭头所示方向的电流为正,则以下的It图象中正确的是()<7、. 在光滑水平面上,边长为L的正方形导线框abcd在水平拉力作用下,以恒定的速度v0从匀强磁场的左区B1完全拉进右区B2.在该过程中,导线框abcd始终与磁场的边界平行,B1=B2,方向垂直线框向下,中间有宽度为L2的无磁场区域,如图所示.规定线框中逆时针方向为感应电流的正方向.从ab边刚好出磁场左区域B1开始计时,到cd边刚好进入磁场右区域B2为止,下面四个线框中感应电流i随时间t变化的关系图象中正确的是()8、.如图所示,有一个等腰直角三角形的匀强磁场区域,直角边长为L,磁感应强度大小为B,方向垂直纸面向外.一边长为L、总电阻为R的正方形闭合导线框abcd,从图示位置开始沿x轴正方向以速度v垂直磁场匀速穿过磁场区域.取电流沿a→b→c→d→a的方向为正,则图中表示线框中感应电流i随bc边位置坐标x变化的图象正确的是();9、矩形导线框abcd固定在匀强磁场中,磁感线的方向与导线框所在平面垂直,规定磁场的正方向垂直地面向里,磁感应强度B随时间变化的规律如图所示。
电磁感应中的图像问题专题练习
电磁感应中的图像问题专题练习1. (2016武汉模拟)如图(甲)所示,矩形导线框abed固定在匀强磁场中,磁感线的方向与导线框所在平面垂直.规定磁场的正方向垂直纸面向里,磁感应强度B随时间变化的规律如图(乙)所示.若规定顺时2. (2016山西康杰中学高二月考)如图所示,两条平行虚线之间存在匀强磁场,磁场方向垂直纸面向里,虚线间的距离为L.金属圆环的直径也是L.自圆环从左边界进入磁场开始计时,以垂直于磁场边界的恒定速度v穿过磁场区域.规定逆时针方向为感应电流i的正方向,则圆环中感应电流i随其移动距离x的变化的i -x图像最接近()Sx X X 祐I " I*_ ix x x xif* X X;[ hx x x x:IX X x xi3. 如图(甲)所示,光滑导轨水平放置在竖直方向的匀强磁场中,匀强磁场的磁感应强度B随时间的变化规律如图(乙)所示(规定向下为正方向),导体棒ab垂直导轨放置,除电阻R的阻值外,其余电阻不计,导体棒ab在水平外力F的作用下始终处于静止状态.规定a—b的方向为电流的正方向,水平向右的方向为外力的正方向,则在0〜2t o时间内,能正确反映流过导体棒ab的电流与时间或外力与时间关系的图线是()4. 如图所示,有一个等腰直角三角形的匀强磁场区域其直角边长为L, 磁场方向垂直纸面向外,磁感应强度大小为B.边长为L、总电阻为R 的正方形导线框abed,从图示位置开始沿x轴正方向以速度v匀速穿过磁场区域.取沿abeda的感应电流方向为正,则表示线框中电流i随be边的位置坐标x变化的图像正确的是()5. 如图所示,EOF和E‘ O F为空间一匀强磁场的边界,其中E0//E O ,FO/F 0’,且EOLOF,OO为/ EOF的角平分线,00’间的距离为I,磁场方向垂直于纸面向里,一边长为I的正方形导线框ABCD 沿O O方向匀速通过磁场,t=0时刻恰好位于图示位置.规定导线框中感应电流沿逆时针方向时为正,则在图中感应电流i与时间t的关系图线可能正确的是(6. 如图所示,用导线制成的矩形框长2L,以速度v穿过有理想界面的宽为L的匀强磁场,那么,线框中感应电流和时间的关系可用下图中的哪个图表示()7. 如图所示,平行导轨间有一矩形的匀强磁场区域,细金属棒PQ沿导轨从MN外匀速运动到M N的过程中,棒上感应电动势E随时间t变化的图示,可能正确的是()8. 如图(甲)所示,一个由导体制成的矩形线圈以恒定速度v运动,从无场区进入匀强磁场区,然后出来,若取逆时针方向为电流的正方向那么在图(乙)所示的图线中,能正确反映出回路中感应电流随时间变化的是()■i li:■■ «■ P/ J°A Bw 11■fa・I- *£iC㈢D9. 如图(甲)所示,固定在水平桌面上的光滑金属框架cdeg处于方向竖直向下的匀强磁场中,金属杆ab与金属框架接触良好.在两根导轨的端点d,e之间连接一电阻,其他部分电阻忽略不计.现用一水平向右的外力F作用在金属杆ab上,使金属杆由静止开始向右在框架上滑动,运动中杆ab始终垂直于框架.图(乙)为一段时间内金属杆受到的安培力F安随时间t的变化关系,则图(丙)中可以表示外力F随时间t 变化关系的图像是()10. (多选)边长为a的闭合金属正三角形框架完全处于垂直于框架平面的匀强磁场中,现把框架匀速拉出磁场,如图所示,则电动势、外力、外力功率与位移的关系图像不相符的是()11. (多选)如图,一有界区域内,存在着磁感应强度大小均为B方向分别垂直于光滑水平桌面向下和向上的匀强磁场,磁场宽度均为L.边长为L的正方形线框abed的be边紧靠磁场边缘置于桌面上,使线框从静止开始沿x轴正方向匀加速通过磁场区域,若以逆时针方向为电流的正方向,能反映线框中感应电流变化规律的是下图中的(AC )6 L ~ 2L <12. (多选)(2016绍兴高二月考)有一个垂直于纸面的匀强磁场,它的边界MN左侧为无场区,右侧是匀强磁场区域,如图(甲)所示,现让一个金属线框在纸平面内以垂直于MN勺恒定速度从MN左侧进入匀强磁场区域,线框中的电流随时间变化的i-t图像如图(乙)所示,则进入磁场区域的金属线框可能是下图的()13. 匀强磁场的磁感应强度B=0.2 T,磁场宽度1=3 m,一正方形金属框边长ad=l ' =1 m,每边的电阻r=0.2 Q ,金属框以v=10 m/s的速度匀速穿过磁场区,其平面始终保持与磁感线方向垂直,如图所示,试画出:(1) 金属框穿过磁场区的过程中,各阶段的等效电路图;(2) 金属框穿过磁场区的过程中,金属框内感应电流的i-t图线;(要求写出图依据)(3) ab两端电压的Ut图线.(要求写出作图依据)1、解析:0〜1 s内,B垂直纸面向里均匀增大,则由楞次定律及法拉第电磁感应定律可知线框中产生恒定的感应电流,方向为逆时针方向,排除A,C选项.2〜3 s内,B垂直纸面向外均匀增大,同理可得线框中电流大小不变,方向为顺时针方向,选项B错误,D正确.2、解析:圆环进入磁场的过程中,圆环中磁通量增大,由楞次定律可得感应电流的方向沿逆时针方向,为正,感应电动势先增大后减小,所以, 圆环中感应电流先增大后减小;圆环离开磁场过程中,圆环中磁通量减小,由楞次定律可得感应电流的方向为顺时针方向,为负,感应电流大小先增大后减小,故选项A正确.3、解析:在O~t o时间内磁通量为向上减少,t。
(完整版)电磁感应图像问题练习
电磁感应图像问题1.如图所示,由粗细均匀的电阻丝制成的边长为l的正方形线框abcd,其总电阻为R,现使线框以水平向右的速度v匀速穿过一宽度为2l、磁感应强度为B的匀强磁场区域,整个过程中ab、cd两边始终保持与磁场边界平行。
令线框的cd边刚好与磁场左边界重合时t=0,电流沿abcda流动的方向为正,u0=Blv。
线框中a、b两点间电势差u ab随线框cd边的位移x 变化的图象正确的是()2.如图所示,空间存在垂直纸面向里的有界匀强磁场,磁场区域宽度为2L,以磁场左边界为坐标原点建立x轴.一边长为L的正方形金属线框abcd,在外力作用下以速度v匀速穿过匀强磁场.从线框cd边刚进磁场开始计时,线框中产生的感应电流i、线框ab边两端的电压U ab、线框所受安培力F、穿过线圈的磁通量Φ随位移x的变化图像正确的是( )A B.C.D.3.如图所示,两相邻的宽均为0.8m的匀强磁场区域,磁场方向分别垂直纸面向里和垂直纸面向外。
一边长为0.4m的正方形导线框位于纸面内,以垂直于磁场边界的恒定速度v=0.2m/s 通过磁场区域,在运动过程中,线框有一边始终与磁场区域的边界平行。
取它刚进入磁场的时刻t=O,规定线框中感应电流逆时针方向为正方向。
在下列图线中,正确反映感应电流强度随时间变化规律的是()A.B.C.D.4.如图所示,为三个有界匀强磁场,磁感应强度大小均为B,方向分别垂直纸面向外、向里和向外,磁场宽度均为L,在磁场区域的左侧边界处,有一边长为L的正方形导体线框,总电阻为R,且线框平面与磁场方向垂直,现用外力F使线框以速度v匀速穿过磁场区域,以初始位置为计时起点,规定电流沿逆时针方向时的电动势E为正,磁感线垂直纸面向里时的磁通量Φ为正值,外力F向右为正。
则以下反映线框中的磁通量Φ、感应电动势E、外力F和电功率P随时间变化规律图象错误的是A.B.C.D.5.如图所示,在虚线MN的右侧存在着垂直纸面向里的匀强磁场,边长为a的正三角形金属线框平行纸面放置,t=0时刻,顶点恰好在磁场的左边界上,一边平行磁场边界MN.现令该金属线框匀速进入磁场区域,则线框中产生的感应电动势E、电流I、所施加的外力F、安培力做功的功率P随时间t的变化关系的图象中正确的是( )A.B.C.D.6.如图所示,宽度为l的有界匀强磁场的方向垂直纸面向里,磁感应强度的大小为B。
电磁感应中的图像问题专题练习(可编辑修改word版)
电磁感应中的图像问题专题练习1.(2016 武汉模拟)如图(甲)所示,矩形导线框abcd 固定在匀强磁场中, 磁感线的方向与导线框所在平面垂直.规定磁场的正方向垂直纸面向里,磁感应强度B 随时间变化的规律如图(乙)所示.若规定顺时针方向为感应电流i 的正方向,图中正确的是( )2.(2016 ft西康杰中学高二月考)如图所示,两条平行虚线之间存在匀强磁场,磁场方向垂直纸面向里,虚线间的距离为L.金属圆环的直径也是L.自圆环从左边界进入磁场开始计时,以垂直于磁场边界的恒定速度v 穿过磁场区域.规定逆时针方向为感应电流i 的正方向,则圆环中感应电流i 随其移动距离x 的变化的i x 图像最接近( )3.如图(甲)所示,光滑导轨水平放置在竖直方向的匀强磁场中,匀强磁场的磁感应强度B 随时间的变化规律如图(乙)所示(规定向下为正方向),导体棒ab 垂直导轨放置,除电阻R 的阻值外,其余电阻不计,导体棒ab 在水平外力F 的作用下始终处于静止状态.规定a→b的方向为电流的正方向,水平向右的方向为外力的正方向,则在0~2t0时间内,能正确反映流过导体棒ab 的电流与时间或外力与时间关系的图线是( )4.如图所示,有一个等腰直角三角形的匀强磁场区域其直角边长为L, 磁场方向垂直纸面向外,磁感应强度大小为B.边长为L、总电阻为R 的正方形导线框abcd,从图示位置开始沿x 轴正方向以速度v 匀速穿过磁场区域.取沿abcda 的感应电流方向为正,则表示线框中电流i 随bc 边的位置坐标x 变化的图像正确的是( )5.如图所示,EOF 和E′O′F′为空间一匀强磁场的边界,其中EO∥ E′O′,FO∥F′O′,且EO⊥OF,OO′为∠EOF的角平分线,OO′间的距离为l,磁场方向垂直于纸面向里,一边长为l 的正方形导线框ABCD 沿O′O方向匀速通过磁场,t=0 时刻恰好位于图示位置.规定导线框中感应电流沿逆时针方向时为正,则在图中感应电流i 与时间t 的关系图线可能正确的是( )6.如图所示,用导线制成的矩形框长 2L,以速度 v 穿过有理想界面的宽为 L 的匀强磁场,那么,线框中感应电流和时间的关系可用下图中的哪个图表示( )7.如图所示,平行导轨间有一矩形的匀强磁场区域,细金属棒PQ 沿导轨从MN 外匀速运动到M′N′的过程中,棒上感应电动势E 随时间t 变化的图示,可能正确的是( )8.如图(甲)所示,一个由导体制成的矩形线圈以恒定速度v 运动,从无场区进入匀强磁场区,然后出来,若取逆时针方向为电流的正方向,那么在图(乙)所示的图线中,能正确反映出回路中感应电流随时间变化的是 ( )9.如图(甲)所示,固定在水平桌面上的光滑金属框架cdeg 处于方向竖直向下的匀强磁场中,金属杆ab 与金属框架接触良好.在两根导轨的端点d,e 之间连接一电阻,其他部分电阻忽略不计.现用一水平向右的外力F 作用在金属杆ab 上,使金属杆由静止开始向右在框架上滑动, 运动中杆ab 始终垂直于框架.图(乙)为一段时间内金属杆受到的安培力F 安随时间t 的变化关系,则图(丙)中可以表示外力F 随时间t 变化关系的图像是( )10.(多选)边长为a 的闭合金属正三角形框架完全处于垂直于框架平面的匀强磁场中,现把框架匀速拉出磁场,如图所示,则电动势、外力、外力功率与位移的关系图像不相符的是( )11.(多选)如图,一有界区域内,存在着磁感应强度大小均为B、方向分别垂直于光滑水平桌面向下和向上的匀强磁场,磁场宽度均为L.边长为L 的正方形线框abcd 的bc 边紧靠磁场边缘置于桌面上,使线框从静止开始沿x 轴正方向匀加速通过磁场区域,若以逆时针方向为电流的正方向,能反映线框中感应电流变化规律的是下图中的( AC )12.(多选)(2016 绍兴高二月考)有一个垂直于纸面的匀强磁场,它的边界MN 左侧为无场区,右侧是匀强磁场区域,如图(甲)所示,现让一个金属线框在纸平面内以垂直于MN 的恒定速度从MN 左侧进入匀强磁场区域,线框中的电流随时间变化的i t 图像如图(乙)所示,则进入磁场区域的金属线框可能是下图的( )13.匀强磁场的磁感应强度 B=0.2 T,磁场宽度 l=3 m,一正方形金属框边长ad=l′=1 m,每边的电阻r=0.2 Ω,金属框以 v=10 m/s 的速度匀速穿过磁场区,其平面始终保持与磁感线方向垂直,如图所示,试画出:(1)金属框穿过磁场区的过程中,各阶段的等效电路图;(2)金属框穿过磁场区的过程中,金属框内感应电流的 i t 图线;(要求写出图依据)(3)ab 两端电压的 U t 图线.(要求写出作图依据)1、解析:0~1 s 内,B 垂直纸面向里均匀增大,则由楞次定律及法拉第电磁感应定律可知线框中产生恒定的感应电流,方向为逆时针方向,排除A,C 选项.2~3 s 内,B 垂直纸面向外均匀增大,同理可得线框中电流大小不变,方向为顺时针方向,选项 B 错误,D 正确.2、解析:圆环进入磁场的过程中,圆环中磁通量增大,由楞次定律可得感应电流的方向沿逆时针方向,为正,感应电动势先增大后减小,所以, 圆环中感应电流先增大后减小;圆环离开磁场过程中,圆环中磁通量减小,由楞次定律可得感应电流的方向为顺时针方向,为负,感应电流大小先增大后减小,故选项 A 正确.3、解析:在 0~t0时间内磁通量为向上减少,t0~2t0时间内磁通量为向下增加,两者等效,且根据 B t 图线可知,两段时间内磁通量的变化率相等,根据楞次定律可判断 0~2t0时间内均产生由b 到a 的大小不变的感应电流,选项 A,B 均错误;在 0~t0可判断所受安培力的方向水平向右,则所受水平外力方向向左,大小 F=BIL,随B 的减小呈线性减小;在 t0~2t0时间内,可判断所受安培力的方向水平向左,则所受水平外力方向向右,大小 F=BIL,随B 的增加呈线性增加,选项 D 正确.4、解析:0~L 不切割,所以 I=0,L~2L,bc 边切割,且有效切割长度在增大.由右手定则知电流b→c,为正,当 bc 边在 2L~3L 段,ad 边切割,bc 边不切割,有效切割长度增大,I 增大,且电流a→d,为负,故选项C 正确.5、解析:以图示位置为零位置,AB 边从零位置开始运动到O′的过程中, 只有 AB 边的一部分切割了磁感线,切割的有效长度从零增加到 l,感应电动势变大,由右手定则可以判断,感应电流方向为逆时针(即与题目规定的正方向相同),因此排除了 C,D 选项.AB 边从O′位置开始继续运动到 A,B 两点与OE,OF 边接触的过程中,只有 AB 边切割了磁感线, 切割的有效长度等于 l,感应电动势不变,感应电流方向还是逆时针.AB 边从上述位置继续运动到O 点的过程中,AB 边和CD 边都部分切割了磁感线,AB 边切割的有效长度从 l 减小到 0,而CD 边切割的有效长度从 0 增加到 l,两条边产生的感应电动势相反,相互抵消,电动势减小到 0 后反向增加,所以感应电流方向先逆时针减小到 0,再从 0 开始顺时针增加,再往后 CD 从O′到O 跟前面 AB 从O′到O 过程相反. 由此判断选项 B 正确.6、解析:当线框右边刚出磁场到线框左边刚进入磁场时间内,穿过线框的磁通量不变,无感应电流,左边进入磁场后感应电流方向反向,故选项 B 正确.7、解析:在金属棒 PQ 进入磁场区域之前或出磁场后,棒上均不会产生感应电动势,选项D 错误;在磁场中运动时,感应电动势 E=Blv,保持不变,故选项 A 正确.8、解析:当线圈 ab,cd 边都不进入磁场时,线圈无感应电流;当线圈只有 ab 边进入磁场切割磁感线时,产生的感应电动势 E=Blv 为定值,感应电流也为定值,方向为逆时针(正)方向;当 ab,cd 边都进入磁场时, 线圈没有感应电流;当线圈只有 cd 边在磁场时,感应电流方向为顺时针(负)方向,且数值一定;当 cd 边离开磁场后,线圈无感应电流.故选项 C 正确.Blv 9、解析:ab 切割磁感线产生感应电动势 E=Blv,感应电流为 I=R ,安B2l2v培力 F 安=R,所以v∝F 安,v∝t,金属杆的加速度为定值,又由牛顿第二定律 F-F 安=ma,得 F=F 安+ma,故 D 项正确.10、解析:框架匀速拉出过程中,有效长度 l 均匀增加,由 E=Blv 知,电B2l2v动势均匀变大,选项A 错误,B 正确;因匀速运动,则F 外=F 安=BIl=R, 故外力 F 外随位移x 的增大而非线性增大,选项 C 错误;外力功率 P=F 外·v,v恒定不变,故 P 也随位移 x 的增大而非线性增大,选项 D 错误.111、解析:当 bc 边在 0~L 内运动时,由右手定则可判断出感应电流的 E B L at 方向为逆时针方向,感应电流大小为 I= = ,图像应为过坐标原点R R的直线.当 bc 边在L ~2L 内运动时,ad,bc 两边均切割磁感线,由右手定则可判断出感应电流的方向为顺时针方向.当ad 边刚进入L ~2L 内时,b c 边离开磁场,由右手定则可判断出感应电流的方向为逆时针方向,且此时的感应电流突然变小,故选项 B,D 错误.因导线框匀加速运动,所以当bc 边在3L>x>L 的区域内运动时,感应电流随时间均匀变化, 图像仍为直线而感应电流随位移 x 变化的图像不为直线.故选项 A,C 正确.12、解析:在 B,C 两线圈进入磁场的过程中,线圈切割磁感线的有效长度先逐渐线性增大,然后不变,再逐渐线性减小,所以电流呈现图(乙) 的形状.选项 B,C 正确.13、解析:金属框的运动过程分为三个阶段:第Ⅰ阶段 cd 相当于电源; 第Ⅱ阶段 cd 和 ab 相当于开路时两并联的电源;第Ⅲ阶段 ab 相当于电源,如图所示.E 在第Ⅰ阶段,有 i = r + 3r Bl 'v = 4r =2.5 A.感应电流方向沿逆时针方向,持续时间为l ' 1t 1= = s=0.1 s. v 10ab 两端的电压 U 1=i 1·r=2.5×0.2 V=0.5 V3 在第Ⅱ阶段,有 i 2=0,U 2=E=Bl′v=2 Vt 2=0.2 sE在第Ⅲ阶段,有 i = =2.5 A 4r 感应电流方向为顺时针方向U 3=i 3·3r=1.5 V,t 3=0.1 s规定逆时针方向为电流正方向,故i t 图像和 ab 两端U t 图像分别如图(甲)、(乙)所示.答案:见解析。
电磁感应中图像问题专题练习
电磁感觉中的图像问题专题练习1.(2016 武汉模拟 ) 如图 ( 甲) 所示 , 矩形导线框 abcd 固定在匀强磁场中,磁感线的方向与导线框所在平面垂直 . 规定磁场的正方向垂直纸面向里 , 磁感觉强度 B 随时间变化的规律如图 ( 乙) 所示 . 若规定顺时针方向为感觉电流i 的正方向 , 图中正确的选项是 ()2.(2016 山西康杰中学高二月考 ) 如下图 , 两条平行虚线之间存在匀强磁场 , 磁场方向垂直纸面向里 , 虚线间的距离为 L. 金属圆环的直径也是 L. 自圆环从左界限进入磁场开始计时 , 以垂直于磁场界限的恒定速度 v 穿过磁场地区 . 规定逆时针方向为感觉电流 i 的正方向 , 则圆环中感觉电流 i 随其挪动距离 x 的变化的 i x 图像最靠近 ()3.如图( 甲) 所示, 圆滑导轨水平搁置在竖直方向的匀强磁场中, 匀强磁场的磁感觉强度 B 随时间的变化规律如图 ( 乙) 所示 ( 规定向下为正方向 ), 导体棒 ab 垂直导轨搁置 , 除电阻 R的阻值外 , 其余电阻不计 ,导体棒 ab 在水平外力 F 的作用下一直处于静止状态 . 规定 a→b 的方向为电流的正方向 , 水平向右的方向为外力的正方向 , 则在 0~2t 0时间内 , 能正确反应流过导体棒 ab 的电流与时间或外力与时间关系的图线是 ()4.如下图 , 有一个等腰直角三角形的匀强磁场地区其直角边长为L,磁场方向垂直纸面向外 , 磁感觉强度大小为 B. 边长为 L、总电阻为 R 的正方形导线框 abcd, 从图示地点开始沿 x 轴正方向以速度 v 匀速穿过磁场地区 . 取沿 abcda 的感觉电流方向为正 , 则表示线框中电流 i 随bc 边的地点坐标 x 变化的图像正确的选项是 ()5.如下图 ,EOF和 E′O′F′为空间一匀强磁场的界限 , 此中 EO∥E′O′,FO∥F′O′, 且 EO⊥OF,OO′为∠ EOF的角均分线 ,OO′间的距离为 l, 磁场方向垂直于纸面向里, 一边长为 l 的正方形导线框 ABCD 沿O′O方向匀速经过磁场 ,t=0 时辰恰巧位于图示地点 . 规定导线框中感觉电流沿逆时针方向时为正 , 则在图中感觉电流 i 与时间 t 的关系图线可能正确的选项是 ()6.如下图 , 用导线制成的矩形框长 2L, 以速度 v 穿过有理想界面的宽为 L 的匀强磁场 , 那么 , 线框中感觉电流和时间的关系可用下列图中的哪个图表示 ()7.如下图 , 平行导轨间有一矩形的匀强磁场地区 , 细金属棒 PQ沿导轨从 MN外匀速运动到 M′N′的过程中 , 棒上感觉电动势 E 随时间 t变化的图示 , 可能正确的选项是 ()8.如图 ( 甲) 所示 , 一个由导体系成的矩形线圈以恒定速度 v 运动 , 从无场区进入匀强磁场区 , 而后出来 , 若取逆时针方向为电流的正方向 ,那么在图 ( 乙) 所示的图线中 , 能正确反应出回路中感觉电流随时间变化的是 ()9.如图 ( 甲) 所示 , 固定在水平桌面上的圆滑金属框架 cdeg 处于方向竖直向下的匀强磁场中 , 金属杆 ab 与金属框架接触优秀 . 在两根导轨的端点 d,e 之间连结一电阻 , 其余部分电阻忽视不计 . 现用一水平向右的外力 F 作用在金属杆 ab 上, 使金属杆由静止开始向右在框架上滑动, 运动中杆 ab 一直垂直于框架 . 图( 乙) 为一段时间内金属杆遇到的安培力 F 安随时间 t 的变化关系 , 则图 ( 丙) 中能够表示外力 F 随时间 t变化关系的图像是 ()10.( 多项选择 ) 边长为 a 的闭合金属正三角形框架完整处于垂直于框架平面的匀强磁场中 , 现把框架匀速拉出磁场 , 如下图 , 则电动势、外力、外力功率与位移的关系图像不符合的是()11.( 多项选择 ) 如图 , 一有界地区内 , 存在着磁感觉强度大小均为B、方向分别垂直于圆滑水平桌面向下和向上的匀强磁场 , 磁场宽度均为 L. 边长为 L 的正方形线框 abcd 的 bc 边紧靠磁场边沿置于桌面上 , 使线框从静止开始沿 x 轴正方向匀加快经过磁场地区 , 若以逆时针方向为电流的正方向 , 能反应线框中感觉电流变化规律的是下列图中的 ( AC )12.( 多项选择 )(2016 绍兴高二月考 ) 有一个垂直于纸面的匀强磁场 , 它的界限 MN左边为无场区 , 右边是匀强磁场地区 , 如图 ( 甲) 所示 , 现让一个金属线框在纸平面内以垂直于 MN的恒定速度从 MN左边进入匀强磁场地区 , 线框中的电流随时间变化的 i t 图像如图 ( 乙) 所示 , 则进入磁场地区的金属线框可能是下列图的()6-13.匀强磁场的磁感觉强度 B=0.2 T, 磁场宽度 l=3 m,一正方形金属框边长 ad=l ′=1 m, 每边的电阻 r=0.2 Ω, 金属框以 v=10 m/s 的速度匀速穿过磁场区 , 其平面一直保持与磁感线方向垂直 , 如下图 , 试画出 :(1)金属框穿过磁场区的过程中 , 各阶段的等效电路图 ;(2)金属框穿过磁场区的过程中 , 金属框内感觉电流的 i t 图线 ;( 要求写出图依照 )(3)ab 两头电压的 U t 图线 .( 要求写出作图依照 )1、分析:0 ~1 s 内,B 垂直纸面向里平均增大, 则由楞次定律及法拉第电磁感觉定律可知线框中产生恒定的感觉电流 , 方向为逆时针方向 ,清除 A,C 选项 .2 ~3 s 内,B 垂直纸面向外平均增大 , 同理可得线框中电流大小不变 , 方向为顺时针方向 , 选项 B 错误 ,D 正确 .2、分析 : 圆环进入磁场的过程中 , 圆环中磁通量增大 , 由楞次定律可得感觉电流的方向沿逆时针方向, 为正 , 感觉电动势先增大后减小, 所以 ,圆环中感觉电流先增大后减小; 圆环走开磁场过程中 , 圆环中磁通量减小 , 由楞次定律可得感觉电流的方向为顺时针方向, 为负 , 感觉电流大小先增大后减小 , 应选项 A正确 .3、分析 : 在 0~t 0时间内磁通量为向上减少 ,t 0~2t 0时间内磁通量为向下增添 , 二者等效 , 且依据 B t 图线可知 , 两段时间内磁通量的变化率相等 , 依据楞次定律可判断 0~2t 0时间内均产生由 b 到 a 的大小不变的感觉电流 , 选项 A,B 均错误 ; 在 0~ t 0可判断所受安培力的方向水平向右 , 则所受水平外力方向向左 , 大小 F=BIL, 随 B 的减小呈线性减小; 在t 0~2t 0时间内 , 可判断所受安培力的方向水平向左 , 则所受水平外力方向向右 , 大小 F=BIL, 随 B 的增添呈线性增添 , 选项 D正确 .4、分析:0 ~L 不切割 , 所以 I=0,L ~2L,bc 边切割 , 且有效切割长度在增大 . 由右手定章知电流 b→c, 为正 , 当 bc 边在 2L~3L 段,ad 边切割,bc 边不切割 , 有效切割长度增大 ,I 增大 , 且电流 a→d, 为负 , 应选项 C正确 .5、分析: 以图示地点为零地点,AB 边从零地点开始运动到O′的过程中, 只有 AB边的一部分切割了磁感线 , 切割的有效长度从零增添到 l,感觉电动势变大, 由右手定章能够判断, 感觉电流方向为逆时针( 即与题目规定的正方向同样 ), 所以清除了 C,D 选项 .AB 边从 O′地点开始连续运动到 A,B 两点与 OE,OF边接触的过程中 , 只有 AB边切割了磁感线,切割的有效长度等于 l, 感觉电动势不变 , 感觉电流方向仍是逆时针.AB 边从上述地点连续运动到 O点的过程中 ,AB 边和 CD边都部分切割了磁感线 ,AB 边切割的有效长度从 l 减小到 0, 而 CD边切割的有效长度从 0 增添到 l, 两条边产生的感觉电动势相反 , 互相抵消 , 电动势减小到 0 后反向增添 , 所以感觉电流方向先逆时针减小到0, 再从 0 开始顺时针增添 , 再今后 CD从 O′到 O跟前面 AB从 O′到 O过程相反 .由此判断选项 B 正确 .6、分析 : 当线框右边刚出磁场到线框左边刚进入磁场时间内 , 穿过线框的磁通量不变 , 无感觉电流 , 左边进入磁场后感觉电流方向反向 , 应选项B 正确 .7、分析 : 在金属棒 PQ进入磁场地区以前或出磁场后 , 棒上均不会产生感觉电动势 , 选项 D错误 ; 在磁场中运动时 , 感觉电动势 E=Blv, 保持不变, 应选项 A 正确 .8、分析 : 当线圈 ab,cd 边都不进入磁场时 , 线圈无感觉电流 ; 当线圈只有ab 边进入磁场切割磁感线时, 产生的感觉电动势E=Blv 为定值, 感觉电流也为定值 , 方向为逆时针 ( 正) 方向 ; 当 ab,cd 边都进入磁场时 ,线圈没有感觉电流 ; 当线圈只有 cd 边在磁场时 , 感觉电流方向为顺时针(负) 方向 , 且数值必定 ; 当 cd 边走开磁场后 , 线圈无感觉电流 . 应选项 C正确 .9、分析 :ab 切割磁感线产生感觉电动势 E=Blv, 感觉电流为 I= , 安培力 F 安= , 所以 v∝F 安,v ∝t, 金属杆的加快度为定值 , 又由牛顿第二定律 F-F 安=ma,得 F=F安 +ma,故 D项正确 .10、分析 : 框架匀速拉出过程中 , 有效长度 l 平均增添 , 由 E=Blv 知,电动势平均变大 , 选项 A错误 ,B 正确 ; 因匀速运动 , 则 F 外=F安=BIl=,故外力 F 外随位移 x 的增大而非线性增大 , 选项 C错误 ; 外力功率 P=F ·v,v 恒定不变 , 故 P 也随位移 x 的增大而非线性增大 , 选项 D错误 .11、分析 : 当 bc 边在 0~L 内运动时 , 由右手定章可判断出感觉电流的方向为逆时针方向 , 感觉电流大小为I= =, 图像应为过坐标原点的直线 . 当 bc 边在 L~2L 内运动时 ,ad,bc 两边均切割磁感线 , 由右手定则可判断出感觉电流的方向为顺时针方向. 当 ad 边刚进入 L~2L 内时,bc 边走开磁场 , 由右手定章可判断出感觉电流的方向为逆时针方向, 且此时的感觉电流忽然变小 , 应选项 B,D 错误 . 因导线框匀加快运动, 所以当 bc 边在 3L>x>L的地区内运动时 , 感觉电流随时间平均变化 ,图像仍为直线而感觉电流随位移 x 变化的图像不为直线 . 应选项 A,C 正确 .12、分析 : 在 B,C 两线圈进入磁场的过程中 , 线圈切割磁感线的有效长度先渐渐线性增大 , 而后不变 , 再渐渐线性减小 , 所以电流体现图 ( 乙)的形状 . 选项 B,C 正确 .13、分析 : 金属框的运动过程分为三个阶段 : 第Ⅰ阶段 cd 相当于电源 ; 第Ⅱ阶段 cd 和 ab 相当于开路时两并联的电源 ; 第Ⅲ阶段 ab 相当于电源, 如下图 .在第Ⅰ阶段 , 有 i 1= ==2.5 A.感觉电流方向沿逆时针方向, 连续时间为t 1= =s=0.1 s.ab 两头的电压 U 1=i 1·r=2.5 ×0.2 V=0.5 V在第Ⅱ阶段 , 有 i 2=0,U 2=E=Bl ′v=2 Vt 2=0.2 s在第Ⅲ阶段 , 有 i 3= =2.5 A感觉电流方向为顺时针方向U=i 3·3r=1.5 V,t=0.1 s 3 3规定逆时针方向为电流正方向 , 故 i t 图像和 ab 两头 U t 图像分别如图 ( 甲) 、( 乙) 所示 .答案 : 看法析。
电磁感应中的电路问题和图像问题(解析版)—2025年高考物理一轮复习考点通关卷(新高考通用)
电磁感应中的电路问题和图像问题建议用时:75分钟电磁感应中的电路问题和图像问题1.(2024·北京海淀·三模)如图所示,先后用一垂直于cd 边的恒定外力以速度1v 和2v 匀速把一正方形导线框拉出有界的匀强磁场区域,212v v =,拉出过程中ab 边始终平行于磁场边界。
先后两次把导线框拉出磁场情况下,下列结论正确的是( )A .感应电流之比12:2:1I I =B .外力大小之比12:1:2F F =C .拉力的功率之比12:1:2P P =D .拉力的冲量大小之比F1F2:1:2I I =【答案】B【详解】A .根据:E BLv I R R==可得感应电流之比:12:1:2I I =故A 错误;B .根据:22B L vF F BIL R ===安可得外力大小之比:12:1:2F F =故B 正确;C .根据:222B L v P Fv R ==可得拉力的功率之比:12:1:4P P =故C 错误;D .根据:I Ft =又:Lt v=联立,解得:23B L I R=可得拉力的冲量大小之比:F1F2:1:1I I =故D 错误。
故选B 。
2.(2024·四川巴中·一模)如图所示,平行金属导轨水平放置,导轨左端连接一阻值为R 的电阻,导轨所在空间存在竖直向下的匀强磁场,磁感应强度为B ,已知长度为l 导体棒MN 倾斜放置于导轨上,与导轨成θ角,导体棒电阻为r ,保持导体棒以速度v 沿平行于导轨方向匀速向右运动,导轨电阻不计,下列说法正确的是( )A .导体棒中感应电流的方向为N 到MB .MN 两端的电势差大小为RBlv R r+C .导体棒所受的安培力大小为22sin B l v R r q+D .电阻R 的发热功率为2222sin ()RB l v R r q +【答案】C【详解】A .导体棒沿导轨向右匀速运动时,由右手定则可知,导体棒中感应电流的方向为N 到M ,故A 错误;B .导体棒切割产生的感应电动势大小为:sin E Blv q =故导体棒两端的电势差大小为:sin E Blv U IR R R R r R rq ===++故B 错误;C .导体棒所受的安培力大小为:22sin E B l v F BIl Bl R r R r q===++故C 正确;D .电阻R 的发热功率为:2222222sin ()()E B l v P I R R R R r R r q ===++故D 错误。
电磁感应的图像问题含答案
电磁感应的图像问题一、单选题1.如下图所示,abcd是边长为L,每边电阻均相同的正方形导体线框,今维持线框以恒定的速度V沿z轴运动,并过倾角为45°的三角形匀强磁场区域,磁场的磁感应强度为B,方向垂直纸面向里。
线框b点在O位置时开始计时,则在/ 2L时间内,a, b二点的电势差U随时间V2.如图所示,让闭合线圈abcd从高h处下落后,进入匀强磁场中,在bc边开始进入磁场,到ad边刚进入磁场的这一段时间内,表示线圈运动的v-t图象不可能是()3 .如图所示,用粗细相同的铜丝做成边长分别为L 和2L 的两只单匝闭合线框a 和b,以相同的水平速度从磁感应强度为B 的匀强磁场区域 中匀速地拉到磁场外,则在此过程中()A.线框a 、b 中电流大小之比I a :1b =1:1B.线a 、b 中电流大小之比I a :1b =1:2C.线框a 、6中焦耳热之比Q a :Q b =1:2D.线框a 、6中焦耳热之比Q a :Q b =1:84.如图所示,光滑的金属轨道分为水平段和圆弧段两部分,O 点为圆弧 的圆心”为轨道交点。
两轨道之间宽度为0.5m,匀强磁场方向竖直向 上,大小为0.5T 。
质量为0.05kg 的金属细杆置于轨道上的M 点。
当 在金属细杆内通以电流强度为2A 的恒定电流时,其可以沿轨道由静 止开始向右运动。
已知MN=OP=1.0m,金属杆始终垂直轨道,OP 沿水平 方向,则() B.A.A.金属细杆在水平段运动的加速度大小为5m/s2B.金属细杆运动至P点时的向心加速度大小为10m/s2C.金属细杆运动至P点时的速度大小为5m/sD.金属细杆运动至P点时对每条轨道的作用力大小为0.75N5.如图所示,在水平面内固定着U形光滑金属导轨,轨道间距为50cm, 金属导体棒ab质量为0.1kg,电阻为0.2。
,横放在导轨上,电阻R的阻值是0.8。
(导轨其余部分电阻不计).现加上竖直向下的磁感应强度为0.2T的匀强磁场.用水平向右的恒力F=0.1N拉动ab,使其从静止开始运动,则()A.导体棒ab开始运动后,电阻R中的电流方向是从P流向MB.导体棒ab运动的最大速度为10m/sC.导体棒ab开始运动后,a、b两点的电势差逐渐增加到1V后保持不变D.导体棒ab开始运动后任一时刻,F的功率总等于导体棒ab和电阻R 的发热功率之和6.如图所示,A是一个边长为L的正方形导线框,每边电阻为r.现维持线框以恒定速度v沿x轴运动,并穿过图中所示由虚线围成的匀强磁场区域.U bc二九-@c,线框在图示位置的时刻作为时间的零点,则b、c 两点间的电势差随时间变化的图线应为()二、多选题7.如图甲所示,水平放置的U形金属导轨宽度为25cm,其电阻不计。
法拉第电磁感应定律之图像问题 习题精选
2.2法拉第电磁感应定律之图像问题习题精选一、单选题1.如图描绘的是穿过一个单匝闭合线圈的磁通量随时间的变化规律,以下正确的是()A.0~0.3s内线圈中的电动势在均匀增加B.0.2s和0.4s的瞬时电动势的方向相同C.0.9s线圈中的瞬时电动势比0.2s的小D.0.6s线圈中的感应电动势是4V2.如图所示,在平行虚线区域内存在方向垂直纸面向里的匀强磁场,粗细均匀的三角形闭合导线框abc的ab边与磁场边界平行(bc边长度小于磁场区域宽度)。
现使线框水平向右匀速穿过磁场区域,且速度方向与ab边始终垂直。
若规定电流在线框中沿逆时针方向为正,在该过程中,导线框中的感应电流i随时间t的变化规律,可能如下面哪一图线所示?()A.B.C.D.3.如图甲所示,两固定导体线圈a、b在同一平面内,a在内侧,b在外侧.现使a接交流电源,规定逆时针方向为正方向,a中的电流i随时间t按正弦规律变化,图像如图乙所示,以下说法正确的是()t t时间内线圈b中有逆时针方向的电流A.34t时刻线圈b中的电流最大B.2t时刻两线圈间的作用力最大C.1t t时间内两线圈相互排斥D.124.如图所示,有一等腰直角三角形的匀强磁场区域,其直角边长为L,磁场方向垂直纸面向外,磁感应强度大小为B。
一边长为L、总电阻为R的正方形导线框abcd,从图示位置开始沿x轴正方向以速度v匀速穿过磁场区域。
取沿a→b→c→d→a的感应电流为正,则图中表示线框中电流i随bc边的位置坐标x变化的描述正确的是()A.B.C.D.5.如图甲所示,闭合矩形导线框abcd固定在匀强磁场中,磁场的方向与导线框所在平面垂直,磁感应强度B随时间t变化的规律如图乙所示。
规定垂直纸面向外为磁场的正方向,顺时针为线框中感应电流的正方向,水平向右为安培力的正方向。
关于线框中感应电流i随时间t变化的图像以及ad边所受安培力F随时间t变化的图像,下列选项中正确的是()A.B.C.D.6.如图所示,平面直角坐标系的第一和第二象限分别存在磁感应强度大小相等、方向相反且垂直于坐标平面的匀强磁场,图中虚线方格为等大正方形。
专题 电磁感应中的图像问题
专题电磁感应中的图像问题【高考真题】1.(2008全国卷)如图,一个边长为l的正方形虚线框内有垂直于纸面向里的匀强磁场;一个边长也为l的正方形导线框所在平面与磁场方向垂直;虚线框对角线ab与导线框的一条边垂直,ba的延长线平分导线框。
在t=0时,使导线框从图示位置开始以恒定速度沿ab方向移动,直到整个导线框离开磁场区域。
以i表示导线框中感应电流的强度,取逆时针方向为正。
下列表示i-t关系的图示中,可能正确的是()A B C D2.(2013全国卷)如图,在水平面(纸面)内有三根相同的均匀金属棒ab、ac和MN,其中ab、ac在a点接触,构成“V”字型导轨。
空间存在垂直于纸面的均匀磁场。
用力使MN向右匀速运动,从图示位置开始计时,运动中MN始终与∠bac的平分线垂直且和导轨保持良好接触。
下列关于回路中电流i与时间t的关系图线,可能正确的是()A B C D3.(2008广东卷)如图(a)所示,水平放置的两根平行金属导轨,间距L=0.3m。
导轨左端连接R=0.6Ω的电阻,区域abcd内存在垂直于导轨平面B=0.6T的匀强磁场,磁场区域宽D=0.2 m。
细金属棒A1和A2用长为2D=0.4m的轻质绝缘杆连接,放置在导轨平面上,并与导轨垂直,每根金属棒在导轨间的电阻均为r=0.3Ω,导轨电阻不计,使金属棒以恒定速度v=1.0m/s 沿导轨向右穿越磁场,计算从金属棒A1进入磁场(t=0)到A2离开磁场的时间内,不同时间段通过电阻R的电流强度,并在图(b)中画出i-t图像。
【巩固提升】1.如图所示,一边长为L的正方形导线框,匀速穿过宽为2L、方向垂直于纸面向里的匀强磁场区域。
线框刚进入磁场的时刻记为t=0时刻,则下列图像能正确反映线框中的感应电流i随时间t变化规律的是(规定线框中的电流沿逆时针方向为正)()A B C D2.图中两条平行虚线之间存在匀强磁场,虚线间的距离为l,磁场方向垂直纸面向里。
abcd 是位于纸面内的梯形线圈,ad与bc间的距离也为l。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电磁感应中的图像问题专题练习
1.(2016武汉模拟)如图(甲)所示,矩形导线框abcd固定在匀强磁场中,磁感线的方向与导线框所在平面垂直.规定磁场的正方向垂直纸面向里,磁感应强度B随时间变化的规律如图(乙)所示.若规定顺时针方向为感应电流i的正方向,图中正确的是( )
2.(2016山西康杰中学高二月考)如图所示,两条平行虚线之间存在匀强磁场,磁场方向垂直纸面向里,虚线间的距离为L.金属圆环的直径也是L.自圆环从左边界进入磁场开始计时,以垂直于磁场边界的恒定速度v穿过磁场区域.规定逆时针方向为感应电流i的正方向,则圆环中感应电流i随其移动距离x的变化的i x图像最接近( )
3.如图(甲)所示,光滑导轨水平放置在竖直方向的匀强磁场中,匀强磁场的磁感应强度B随时间的变化规律如图(乙)所示(规定向下为正方向),导体棒ab垂直导轨放置,除电阻R的阻值外,其余电阻不计,导体棒ab在水平外力F的作用下始终处于静止状态.规定a→b的方向为电流的正方向,水平向右的方向为外力的正方向,则在0~2t0时间内,能正确反映流过导体棒ab的电流与时间或外力与时间关系的图线是( )
4.如图所示,有一个等腰直角三角形的匀强磁场区域其直角边长为L,磁场方向垂直纸面向外,磁感应强度大小为B.边长为L、总电阻为R 的正方形导线框abcd,从图示位置开始沿x轴正方向以速度v匀速穿过磁场区域.取沿abcda的感应电流方向为正,则表示线框中电流i随bc边的位置坐标x变化的图像正确的是( )
5.如图所示,EOF和E′O′F′为空间一匀强磁场的边界,其中EO∥
E′O′,FO∥F′O′,且EO⊥OF,OO′为∠EOF的角平分线,OO′间的距离为l,磁场方向垂直于纸面向里,一边长为l的正方形导线框ABCD沿O′O方向匀速通过磁场,t=0时刻恰好位于图示位置.规定导线框中感应电流沿逆时针方向时为正,则在图中感应电流i与时间t的关系图线可能正确的是( )
6.如图所示,用导线制成的矩形框长2L,以速度v穿过有理想界面的宽为L的匀强磁场,那么,线框中感应电流和时间的关系可用下图中的哪个图表示( )
7.如图所示,平行导轨间有一矩形的匀强磁场区域,细金属棒PQ沿导轨从MN外匀速运动到M′N′的过程中,棒上感应电动势E随时间t 变化的图示,可能正确的是( )
8.如图(甲)所示,一个由导体制成的矩形线圈以恒定速度v运动,从无场区进入匀强磁场区,然后出来,若取逆时针方向为电流的正方向,那么在图(乙)所示的图线中,能正确反映出回路中感应电流随时间变化的是( )
9.如图(甲)所示,固定在水平桌面上的光滑金属框架cdeg处于方向竖直向下的匀强磁场中,金属杆ab与金属框架接触良好.在两根导轨的端点d,e之间连接一电阻,其他部分电阻忽略不计.现用一水平向右的外力F作用在金属杆ab上,使金属杆由静止开始向右在框架上滑动,运动中杆ab始终垂直于框架.图(乙)为一段时间内金属杆受到的安培力F安随时间t的变化关系,则图(丙)中可以表示外力F随时间t变化关系的图像是( )
10.(多选)边长为a的闭合金属正三角形框架完全处于垂直于框架平面的匀强磁场中,现把框架匀速拉出磁场,如图所示,则电动势、外力、外力功率与位移的关系图像不相符的是( )
11.(多选)如图,一有界区域内,存在着磁感应强度大小均为B、方向分别垂直于光滑水平桌面向下和向上的匀强磁场,磁场宽度均为L.边长为L的正方形线框abcd的bc边紧靠磁场边缘置于桌面上,使线框从静止开始沿x轴正方向匀加速通过磁场区域,若以逆时针方向为电流的正方向,能反映线框中感应电流变化规律的是下图中的( AC )
12.(多选)(2016绍兴高二月考)有一个垂直于纸面的匀强磁场,它的边界MN左侧为无场区,右侧是匀强磁场区域,如图(甲)所示,现让一个金属线框在纸平面内以垂直于MN的恒定速度从MN左侧进入匀强磁场区域,线框中的电流随时间变化的i t图像如图(乙)所示,则进入磁场区域的金属线框可能是下图的( )
13.匀强磁场的磁感应强度B=0.2 T,磁场宽度l=3 m,一正方形金属框边长ad=l′=1 m,每边的电阻r=0.2 Ω,金属框以v=10 m/s的速度匀速穿过磁场区,其平面始终保持与磁感线方向垂直,如图所示,试
画出:
(1)金属框穿过磁场区的过程中,各阶段的等效电路图;
(2)金属框穿过磁场区的过程中,金属框内感应电流的i t图线;(要求写出图依据)
(3)ab两端电压的U t图线.(要求写出作图依据)
1、解析:0~1 s内,B垂直纸面向里均匀增大,则由楞次定律及法拉第电磁感应定律可知线框中产生恒定的感应电流,方向为逆时针方向,排除A,C选项.2~3 s内,B垂直纸面向外均匀增大,同理可得线框中电流大小不变,方向为顺时针方向,选项B错误,D正确.
2、解析:圆环进入磁场的过程中,圆环中磁通量增大,由楞次定律可得感应电流的方向沿逆时针方向,为正,感应电动势先增大后减小,所以,圆环中感应电流先增大后减小;圆环离开磁场过程中,圆环中磁通量减
小,由楞次定律可得感应电流的方向为顺时针方向,为负,感应电流大小先增大后减小,故选项A正确.
3、解析:在0~t0时间内磁通量为向上减少,t0~2t0时间内磁通量为向下增加,两者等效,且根据B t图线可知,两段时间内磁通量的变化率相等,根据楞次定律可判断0~2t0时间内均产生由b到a的大小不变的感应电流,选项A,B均错误;在0~t0可判断所受安培力的方向水平向右,则所受水平外力方向向左,大小F=BIL,随B的减小呈线性减小;在t0~2t0时间内,可判断所受安培力的方向水平向左,则所受水平外力方向向右,大小F=BIL,随B的增加呈线性增加,选项D正确.
4、解析:0~L不切割,所以I=0,L~2L,bc边切割,且有效切割长度在增大.由右手定则知电流b→c,为正,当bc边在2L~3L段,ad边切割,bc 边不切割,有效切割长度增大,I增大,且电流a→d,为负,故选项C正确.
5、解析:以图示位置为零位置,AB边从零位置开始运动到O′的过程中,只有AB边的一部分切割了磁感线,切割的有效长度从零增加到l,感应电动势变大,由右手定则可以判断,感应电流方向为逆时针(即与题目规定的正方向相同),因此排除了C,D选项.AB边从O′位置开始继续运动到A,B两点与OE,OF边接触的过程中,只有AB边切割了磁感线,切割的有效长度等于l,感应电动势不变,感应电流方向还是逆时针.AB 边从上述位置继续运动到O点的过程中,AB边和CD边都部分切割了磁感线,AB边切割的有效长度从l减小到0,而CD边切割的有效长度从0增加到l,两条边产生的感应电动势相反,相互抵消,电动势减小到0后反向增加,所以感应电流方向先逆时针减小到0,再从0开始顺时针
增加,再往后CD从O′到O跟前面AB从O′到O过程相反.由此判断选项B正确.
6、解析:当线框右边刚出磁场到线框左边刚进入磁场时间内,穿过线框的磁通量不变,无感应电流,左边进入磁场后感应电流方向反向,故选项B正确.
7、解析:在金属棒PQ进入磁场区域之前或出磁场后,棒上均不会产生感应电动势,选项D错误;在磁场中运动时,感应电动势E=Blv,保持不变,故选项A正确.
8、解析:当线圈ab,cd边都不进入磁场时,线圈无感应电流;当线圈只有ab边进入磁场切割磁感线时,产生的感应电动势E=Blv为定值,感应电流也为定值,方向为逆时针(正)方向;当ab,cd边都进入磁场时,线圈没有感应电流;当线圈只有cd边在磁场时,感应电流方向为顺时针(负)方向,且数值一定;当cd边离开磁场后,线圈无感应电流.故选项C 正确.
9、解析:ab切割磁感线产生感应电动势E=Blv,感应电流为I=,安培力F安=,所以v∝F安,v∝t,金属杆的加速度为定值,又由牛顿第二定律F-F安=ma,得F=F安+ma,故D项正确.
10、解析:框架匀速拉出过程中,有效长度l均匀增加,由E=Blv知,电动势均匀变大,选项A错误,B正确;因匀速运动,则F外=F安=BIl=,故
外力F外随位移x的增大而非线性增大,选项C错误;外力功率P=F
外·v,v恒定不变,故P也随位移x的增大而非线性增大,选项D错误.
11、解析:当bc边在0~L内运动时,由右手定则可判断出感应电流的方向为逆时针方向,感应电流大小为I==,图像应为过坐标原点的直线.当bc边在L~2L内运动时,ad,bc两边均切割磁感线,由右手定则可判断出感应电流的方向为顺时针方向.当ad边刚进入L~2L内时,bc边离开磁场,由右手定则可判断出感应电流的方向为逆时针方向,且此时的感应电流突然变小,故选项B,D错误.因导线框匀加速运动,所以当bc边在3L>x>L的区域内运动时,感应电流随时间均匀变化,图像仍为直线而感应电流随位移x变化的图像不为直线.故选项A,C 正确.
12、解析:在B,C两线圈进入磁场的过程中,线圈切割磁感线的有效长
度先逐渐线性增大,然后不变,再逐渐线性减小,所以电流呈现图(乙)的
形状.选项B,C正确.
13、解析:金属框的运动过程分为三个阶段:第Ⅰ阶段cd相当于电源;
第Ⅱ阶段cd和ab相当于开路时两并联的电源;第Ⅲ阶段ab相当于
电源,如图所示.
在第Ⅰ阶段,有i 1===2.5 A.
标准实用 文案大全 感应电流方向沿逆时针方向,持续时间为
t 1== s=0.1 s.
ab 两端的电压U 1=i 1·r=2.5×0.2 V=0.5 V
在第Ⅱ阶段,有i 2=0,U 2=E=Bl ′v=2 V
t 2=0.2 s
在第Ⅲ阶段,有i 3==2.5 A
感应电流方向为顺时针方向 U 3=i 3·3r=1.5 V,t 3=0.1 s
规定逆时针方向为电流正方向,故i t 图像和ab 两端
U t 图像分别如图(甲)、(乙)所示.
答案:见解析。
