10KV环网柜试验报告模板

10KV环网柜试验报告模板
专业性和真实性高
1报告概述
本报告是对10KV环网柜的试验报告，旨在评估电气设备的安全性，绝缘性和可靠性。

10KV环网柜是一种作为高压环网变电站配备的配电设备，在各种工厂、仓库、楼宇的电气设计、布置中，它负责开关和测量电力信号，具有重要的控制和保护作用。

2试验前准备
2.1环网柜的结构
2.2试验条件
（1）环网柜应满足供电系统的设计规程，并满足技术标准、示范施工要求和设计文件的规定。

（2）环网柜的绝缘系统的绝缘强度应有效的地达到技术精度，并满足保护和制动的要求。

（3）操作器应有良好的动作特性，电气动作可靠。

（4）环网柜的功能及参数应符合所选用的配电系统。

3试验方法
3.1绝缘强度试验
绝缘强度试验，主要检测产品的高压释放特性，即在一定的时间内能够承受的电压。

绝缘强度试验主要有静绝缘强度试验、动绝缘强度试验和电绝缘强度试验。

3.2漏电流试验。

环网柜分析报告

环网柜分析报告1. 引言本报告旨在对环网柜进行详细分析，包括其定义、功能、结构、工作原理以及应用领域等方面。

通过本报告的阅读，读者将对环网柜有一个全面的了解，并能够对其在电力行业的应用有深入的认识。

2. 环网柜的定义环网柜是一种用于配电系统的设备，它主要用于将高压电网与低压电网相连，并分配电力到各个终端用户。

环网柜通常包括开关设备、隔离开关、保护装置以及控制装置等组件。

3. 环网柜的功能环网柜具有以下几个主要功能： - 将高压电网与低压电网连接起来，实现电力的传输和分配； - 提供电力保护功能，包括过载保护、短路保护等； - 实现对电力系统的远程监控和控制； - 提供电力质量监测和调节功能。

4. 环网柜的结构环网柜通常由以下几个部分组成： - 外壳：用于保护内部设备，并提供安全操作环境； - 开关设备：用于控制电流的通断，包括断路器、负荷开关等； - 隔离开关：用于隔离电路，确保操作人员的安全； - 保护装置：用于监测电路状态，并在出现故障时进行保护； - 控制装置：用于对环网柜进行远程监控和控制。

5. 环网柜的工作原理环网柜的工作原理是基于电力系统的运行原理。

当高压电网与低压电网相连时，环网柜通过控制开关设备来实现电流的通断。

当电流超过额定范围时，保护装置将发出保护信号，断开电路，以保护设备和人员的安全。

6. 环网柜的应用领域环网柜广泛应用于电力系统中，包括以下几个方面： - 城市配电网：环网柜用于连接高压供电线路和低压用户线路，实现电力的分配和供应； - 工业电力系统：环网柜用于工业园区或工厂的电力分配和监控； - 建筑配电系统：环网柜用于大型建筑物内的电力分配和控制； - 农村电网改造：环网柜用于农村电网的升级改造，提高电网的可靠性和安全性。

7. 环网柜的优势环网柜相比传统的配电系统具有以下几个优势： - 结构简单，体积小，占地面积少； - 可远程监控和控制，提高了操作的便利性； - 具备电力保护功能，提高了电力系统的可靠性； - 可实现电力质量监测和调节，提高了电力的稳定性。

10KV环网柜试验报告模板

10KV环网柜试验报告模板标题：10KV环网柜试验报告日期：（填写试验日期）试验对象：10KV环网柜试验目的：1.验证10KV环网柜的电气性能是否符合设计要求；2.检验10KV环网柜的各个功能模块是否正常运行；3.记录试验数据，为后期的运维提供参考。

试验仪器和设备：1.10KV测试电源；2.数字电力仪表；3.温度计；4.多功能测试仪。

试验步骤：1.对10KV环网柜进行外观检查，确认各个部件是否完好无损。

2.进行绝缘测试：a.使用数字电力仪表对10KV环网柜的绝缘电阻进行测量，记录数据。

b.使用数字电力仪表对10KV环网柜的介质损耗因数进行测量，记录数据。

3.进行电气性能测试：a.使用10KV测试电源对环网柜的额定电压进行输出，检测其输出电压是否稳定。

b.使用多功能测试仪对10KV环网柜的电压、电流、功率参数进行测试，记录数据。

c.设定不同负载情况下，对10KV环网柜进行过载测试，检测其保护装置的响应时间，并记录数据。

4.进行温度测试：a.使用温度计对10KV环网柜的各个部件的表面温度进行测量，记录数据。

b.设定不同负载情况下，对10KV环网柜进行长时间运行测试，测量环网柜各个部件的温度变化情况，并记录数据。

5.进行功能测试：a.检验环网柜的各个开关、指示灯是否正常运行。

b.检验环网柜的联锁功能是否正常。

c.检验环网柜的远程通信功能是否正常。

试验结果和数据分析：1.绝缘测试结果：a.绝缘电阻和介质损耗因数均符合设计要求。

2.电气性能测试结果：a.输出电压稳定性良好，符合额定要求。

b.各项电参数（电压、电流、功率）均符合设计要求。

c.过载测试中，保护装置能够及时响应，保护环网柜的安全运行。

3.温度测试结果：a.各个部件的表面温度均在设计要求范围内。

b.在长时间运行测试中，环网柜的温度变化符合设计要求。

4.功能测试结果：a.各个开关、指示灯运行正常。

b.联锁功能和远程通信功能正常运行。

结论：建议：定期对10KV环网柜进行维护保养，以确保其长期稳定运行。

KV高压环网柜出厂试验报告

序号
检验
项目
技术要求
检验方法
检验结论
1
外观检查
外观检查
箱体内外表面应平整光洁、美观、无锈蚀、无磕碰损伤。
目测
标志
检查
产品铭牌、接线标记、警示标志正确、清晰、完整。
目测
2
防误操作
功能检查
检查断路器手车与接地开关联锁机构是否可靠。检查防误入带电间隔是否可靠。防止带电挂接地线和带接地线合闸。带电显示装置、电磁锁是否正常。
目测
2
防误操作
功能检查
检查负荷开关与接地开关联锁机构是否可靠。检查防误入带电间隔是否可靠。防止带电挂接地线和带接地线合闸。带电显示装置、电磁锁是否正常。
目测及手动操作
3
结构与接线正确性检查
检查零部件应符合图纸要求；产品配线应符合接线方案，接线正确，工艺美观，柜内的元件应符合各自的标准和技术条件。
目测
检验结论
1
外观检查
外观检查
箱体内外表面应平整光洁、美观、无锈蚀、无磕碰损伤。
目测
标志
检查
产品铭牌、接线标记、警示标志正确、清晰、完整。
目测
2
防误操作
功能检查
检查断路器手车与接地开关联锁机构是否可靠。检查防误入带电间隔是否可靠。防止带电挂接地线和带接地线合闸。带电显示装置、电磁锁是否正常。
目测及手动操作
不同回路各导电部分之间、同一导电回路各分断点之间2.5KV/1min
8
绝缘电阻验证
各回路导电部件与地及相间的绝缘电阻≥1000MΩ
实测:MΩ
兆欧表
9
接地电阻测试
各接地点牢靠,标志清晰,接地连续性满足≤100mΩ
实测:mΩ

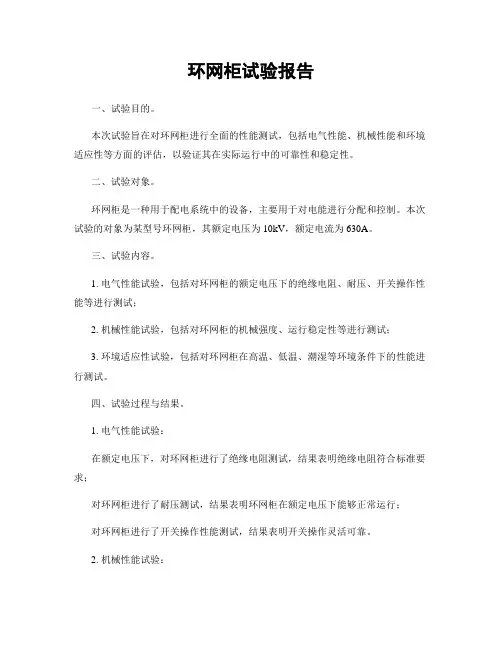

环网柜试验报告

环网柜试验报告一、试验目的。

本次试验旨在对环网柜进行全面的性能测试，包括电气性能、机械性能和环境适应性等方面的评估，以验证其在实际运行中的可靠性和稳定性。

二、试验对象。

环网柜是一种用于配电系统中的设备，主要用于对电能进行分配和控制。

本次试验的对象为某型号环网柜，其额定电压为10kV，额定电流为630A。

三、试验内容。

1. 电气性能试验，包括对环网柜的额定电压下的绝缘电阻、耐压、开关操作性能等进行测试；2. 机械性能试验，包括对环网柜的机械强度、运行稳定性等进行测试；3. 环境适应性试验，包括对环网柜在高温、低温、潮湿等环境条件下的性能进行测试。

四、试验过程与结果。

1. 电气性能试验：在额定电压下，对环网柜进行了绝缘电阻测试，结果表明绝缘电阻符合标准要求；对环网柜进行了耐压测试，结果表明环网柜在额定电压下能够正常运行；对环网柜进行了开关操作性能测试，结果表明开关操作灵活可靠。

2. 机械性能试验：对环网柜进行了机械强度测试，结果表明环网柜结构牢固，能够承受一定的外部冲击；对环网柜进行了运行稳定性测试，结果表明环网柜在运行过程中稳定性良好。

3. 环境适应性试验：对环网柜在高温、低温、潮湿等环境条件下进行了性能测试，结果表明环网柜能够适应各种恶劣环境条件下的运行要求。

五、结论。

经过全面的试验评估，本次试验结果表明该型号环网柜在电气性能、机械性能和环境适应性方面均符合设计要求，能够满足实际应用中的需求。

六、建议。

在实际使用过程中，建议对环网柜进行定期的维护和检测，以确保其长期稳定运行。

七、附录。

1. 环网柜技术参数表。

2. 试验数据记录表。

以上为本次环网柜试验的报告内容，如有任何疑问或需进一步了解，请与我们联系。

环网柜实验报告范文

环网柜实验报告范文
摘要
环网柜是一种常见的电力系统控制和保护装置。

环网柜的可靠性能决定了它在电力系统的可靠性。

为了确定环网柜的可靠性性能，实验室进行了环网柜的可靠性实验。

实验结果表明，环网柜的可靠性得到了较大的改善，具有很好的可靠性性能。

关键词：环网柜；可靠性；实验
1绪论
环网柜是电力系统中一种常见的控制、保护和测量装置。

它是一种小型、灵活的控制和保护装置，可以实现电力系统控制、保护和测量的综合功能。

环网柜的可靠性是环网柜应用的关键性能参数，也是电力系统可靠性的决定因素。

为了确定环网柜可靠性性能，实验室对环网柜进行了实验研究，并取得一定成果。

2实验环境
实验环境中的环网柜是由实验室购买的一台LJF系列环网柜，型号为LJF-550。

环网柜安装在一台实验室的电源系统上，与实验室的真实电力系统连接，使实验能够更好的代表实际运行的情况。

3实验内容
主要实验内容包括：动态控制实验、可靠性实验、故障定位实验和安全实验四个部分。

3.1动态控制实验。

高压环网柜试验报告

高压环网柜试验报告10KV高压环网柜出厂试验报告产品型号出厂编号本产品根据GB3906-2006《3~35 交流金属封闭开关设备》国家标准及本产品技术条件、试验大纲的要求，出厂前作如下检验和试验序检验技术要求检验方法检验结论号项目外观箱体内外表面应平整光洁、美观、无锈蚀、无目测检查磕碰损伤。

1 外观检查标志产品铭牌、接线标记、警示标志正确、清晰、目测检查完整。

检查负荷开关与接地开关联锁机构是否可靠。

检查防误防误操作目测及手2 入带电间隔是否可靠。

防止带电挂接地线和带接地线合功能检查动操作闸。

带电显示装置、电磁锁是否正常。

检查零部件应符合图纸要求;产品配线应符合接线方目测结构与接线正确3 案，接线正确，工艺美观，柜内的元件应符合各自的标校验台性检查准和技术条件。

母线安装及标识母线截面积选择应符合规定的选择原则;母排无加工裂目测 4 正确性纹，表面镀层良好;母排排列及涂漆颜色符合要求。

机械操作手动操作 5 负荷开关和接地开关各操作5次应无拒分、拒合现象。

试验回路电阻?150μΩ HXGN?-12/630-20 6 主回路电阻 A: B: C: 测试仪?250μΩ HXGN?-12/125-31.5相对地及相间42KV/1min 高压回路负荷开关断口48KV/1min工频耐压工频耐压控制回路和辅助回路导电部分与开关底座之间 7 试验测试仪 2.0KV/1min 低压回路不同回路各导电部分之间、同一导电回路各分断点之间2.5KV/1min各回路导电部件与地及相间的 8 绝缘电阻验证兆欧表MΩ 实测: 绝缘电阻?1000MΩ各接地点牢靠,标志清晰,接地连接地电阻 9 接地电阻测试mΩ 实测: 测试仪续性满足?100mΩ卷尺 10 主回路电气间隙主回路带电部件对地及相间的距离?125mm专用塞规 11 防护等级 ?IP20(,12) ?IP30(,2.5) ?IP40(,1)12 随机文件及备件随机文件资料、配件、备件等均齐全正确目测目测 13 产品包装包装方式、牢固度、标志符合产品相关要求结论检验员: 校核: 试验日期:10KV户内交流移开式金属封闭开关设备出厂试验报告产品型号出厂编号本产品根据GB3906-2006《3~35 交流金属封闭开关设备》国家标准及本产品技术条件、试验大纲的要求，出厂前作如下检验和试验序检验技术要求检验方法检验结论号项目外观箱体内外表面应平整光洁、美观、无锈蚀、无目测检查磕碰损伤。

环网柜研究报告

环网柜研究报告
报告内容：
1. 研究背景：环网柜是电力配电系统中的重要设备，用于将电能从高压网转换为低压供电给用户。

随着电力系统的发展，环网柜在实际应用中面临着一些问题，需要进行研究和改进。

2. 研究目的：本研究的目的是对环网柜进行全面的研究，包括其结构、性能、运行稳定性等方面，寻找问题所在，并提出改进措施，以提高环网柜的可靠性和安全性。

3. 研究方法：本研究采用了实地调研和实验室测试相结合的方法。

首先对多个环网柜进行实地考察和数据采集，在实验室中对环网柜进行性能测试和故障模拟实验，得到了大量的数据。

4. 研究结果：根据实地调研和实验室测试的数据，我们发现了环网柜存在的一些问题，例如漏电、过载、短路等。

这些问题可能导致设备损坏、安全事故等。

同时，我们也发现了一些使用环网柜的最佳实践，例如定期维护、设备升级等。

5. 改进措施：针对环网柜存在的问题，我们提出了一些改进措施。

例如，加强对环网柜的定期维护和检修，提高设备的耐久性和稳定性；加强对环网柜的监测和故障预测，及时发现并处理问题。

6. 结论：环网柜是电力配电系统中不可或缺的设备，但在实际应用中存在一些问题。

通过本研究，我们发现了这些问题，并
提出了一些改进措施。

希望这些结果对环网柜的改进和应用有所帮助。

7. 局限性：本研究仅对少数环网柜进行了考察和测试，结果可能不具有普适性。

此外，由于研究时间和资源有限，对环网柜的研究深度可能不够。

希望未来能够进一步进行研究和改进。

环网柜实验报告

质检部门
技术负责人
安装责任人
记录人
环网柜试验报告
名称：QS02环网柜
额定电压：10KV
使用位置：7#升压站
出厂编号：2011110291
二、绝缘测试：
测试环境温度：7℃
相别
耐压前绝缘电阻
耐压后绝缘电阻
A相
2500MΩ
2500MΩ
B相
2500MΩ
2500MΩ
C相
2500MΩ
2500MΩ
三、耐压实验
相别
交流试验电压
持续时间
A相-地
42KV
1min
B相-地
42KV
1min
C相-地
42KV
1min
A相-B相
42KV
1min
B相-C相
42KV
1min
C相-A相
42KV
1min
断口
42KV
1min
四、使用仪器：BC2550型数字绝缘电阻测试仪 ZX－20型交流耐压操作箱、交流耐压器
五、结论：合格
施工单位：宿迁市苏能电力工程有限公司
环网柜试验报告
名称：QS01环网柜
额定电压：10KV
使用位置：4#升压站
出厂编号：2011110290
一、绝缘测试：
测试环境温度：7℃
相别
耐压前绝缘电阻
耐压后绝缘电阻
A相
2500MΩ
2500MΩ
B相
2500MΩ
2500MΩ
C相
2500MΩ
2500MΩ
三、耐压实验
相别
交流试验电压
持续时间
A相-地
42KV
1 min
B相-地

KV高压环网柜出厂试验报告

卷尺
10
防护等级
IP20(￠ 12)□IP30(￠□IP40(￠ 1)
专用塞规
11
随机文件及备件
柜体图纸文件资料、配件、备件等均齐全正确
目测
结论
检验员：校核：试验日期：
10KV环网柜出厂试验报告
产品型号
XGW-12/630
出厂编号
本产品根据 GB3906-2006《3~35 交流金属封闭开关设备》国家标准及本产品技术条件、试验大纲的要求，出厂前作如下检验和试验
序号
检验项目
技术要求
检验方法
检验结论
1
外观检查
外观检查
箱体内外表面应平整光洁、美观、无锈蚀、无磕碰损伤。
低压
回路
控制回路和辅助回路导电部分与开关底座之间1min
不同回路各导电部分之间、同一导电回路各分断点之间 1min
7
绝缘电阻验证
各回路导电部件与地及相间的绝缘电阻 ≥1000MΩ
兆欧表
8
接地电阻测试
各接地点牢靠,标志清晰,接地连续性满足 ≤100mΩ
接地电阻
测试仪
9
电气间隙
主回路带电部件对地及相间的距离 ≥125mm
目测Biblioteka 检验台4母线安装及
标识正确性
母线截面积选择应符合规定的选择原则；母排无加工裂纹，表面镀层良好；母排排列及涂漆颜色符合要求。
目测
5
机械操作
试验
负荷开关和接地开关各操作 5 次应无拒分、拒合现象。
手动操作
6
工频耐压
试验
高压
回路
相对地及相间 42KV/1min
工频耐压
测试仪

一二次融合环网柜的试验分析

一二次融合环网柜的试验分析一、引言随着城市化进程的不断加快，电力系统的建设和改造也成为了城市发展的重要环节之一。

而在电力系统中，环网柜作为供电设备的重要组成部分，其功能涵盖了电能的配电、供电、控制等多个方面，对于城市电网的安全稳定运行起着至关重要的作用。

而一二次融合环网柜则是环网柜的新型产品，其具有更高的智能化程度和更为灵活的运行方式，因而备受市场推崇。

二、研究目的本文旨在通过实验分析的方式，对一二次融合环网柜的功能以及性能进行全面的评估和探讨，为其在城市电网中的应用提供科学依据。

三、实验设计1. 实验目标：通过对一二次融合环网柜的性能进行实验测试，获取其电能分配、供电、控制等方面的数据，以达到评估其性能的目的。

2. 实验内容：对一二次融合环网柜的各项功能进行实验测试，包括电能分配的精度、供电的稳定性、控制的智能化程度等。

3. 实验方法：采用实验台架设置的方式进行实验测试，通过连接相关电器设备模拟真实运行场景，对环网柜的各项功能进行测试。

4. 实验数据采集：通过实验测试设备连接数据采集系统，实时记录环网柜各项功能在实验过程中的数据，包括电能分配的误差、供电的稳定性、控制系统响应时间等。

四、实验过程与结果1. 电能分配：通过实验测试，我们得到了一二次融合环网柜在电能分配方面的数据。

实验结果显示，环网柜能够精确地根据负荷需求进行电能分配，且偏差较小，表现出了较高的电能分配精度。

2. 供电稳定性：实验中模拟了环网柜在不同负荷情况下的供电过程。

实验结果显示，环网柜在供电过程中能够保持较高的稳定性，响应速度较快，且在负荷变化时能够迅速调整输出电能，保持供电的稳定性。

3. 控制系统反应：通过模拟控制系统的实验测试，我们发现一二次融合环网柜配备的智能化控制系统响应速度较快，能够快速捕捉到负荷变化并做出相应调整，提高了供电系统的灵活度和智能化程度。

五、实验分析与讨论1. 从实验结果来看，一二次融合环网柜在电能分配、供电、控制等方面表现出了较高的性能。

环网柜试验报告

环网柜试验报告一、试验目的。

本次试验旨在对环网柜进行性能测试，验证其在实际工作环境中的可靠性和稳定性，为产品的进一步改进和优化提供参考数据。

二、试验对象。

环网柜是一种用于电力系统中的配电设备，主要用于配电、控制和保护电气设备，广泛应用于工矿企业、商业建筑和住宅小区等场所。

三、试验内容。

1. 环网柜的静态特性测试，包括外观检查、尺寸测量、接线端子的绝缘电阻测试等。

2. 环网柜的动态特性测试，包括负载开关能力测试、短路开关能力测试、过载保护功能测试等。

3. 环网柜的环境适应性测试，包括高温、低温、湿热、震动等环境下的稳定性测试。

四、试验结果。

1. 静态特性测试结果显示，环网柜外观完好，尺寸符合设计要求，接线端子的绝缘电阻均在合格范围内。

2. 动态特性测试结果显示，环网柜具有良好的负载开关能力和短路开关能力，过载保护功能可靠。

3. 环境适应性测试结果显示，环网柜在高温、低温、湿热和震动等环境下均能保持稳定工作。

五、结论。

本次试验结果表明，环网柜在静态和动态特性测试以及环境适应性测试中均表现出良好的性能，符合设计要求，能够满足实际工作环境的要求。

建议在生产中继续严格控制产品质量，提高生产工艺水平，进一步提升产品的可靠性和稳定性。

六、改进建议。

1. 进一步优化环网柜的外观设计，提高产品的整体美观性。

2. 加强对环网柜的质量控制，确保每一台产品的性能稳定可靠。

3. 加强环网柜在不同环境下的适应性测试，进一步提高产品的适用范围和稳定性。

七、参考文献。

1. 《电气设备环境试验方法》。

2. 《电气设备环境试验导则》。

3. 《环网柜设计与应用手册》。

以上为环网柜试验报告内容，如有任何疑问或建议，请及时与我们联系。

环网柜实习报告第一周

一、实习背景为了深入了解环网柜的运行原理、维护保养及操作流程，提高自己的专业技能，我于2021年x月x日来到了某电力公司进行为期四周的环网柜实习。

本周是我实习的第一周，我将从实习单位的基本情况、实习内容、实习收获三个方面进行总结。

二、实习单位基本情况1. 单位名称：某电力公司2. 单位性质：国有企业3. 单位简介：某电力公司是一家以电力生产、输电、配电、售电为主营业务的大型国有企业，拥有完善的电力供应体系和服务网络。

三、实习内容1. 实习岗位：环网柜操作员2. 实习内容：（1）了解环网柜的基本结构、工作原理及操作流程；（2）学习环网柜的日常维护保养方法；（3）熟悉环网柜的故障处理及应急措施；（4）参与环网柜的操作演练。

四、实习收获1. 知识收获：（1）通过实习，我对环网柜的基本结构、工作原理及操作流程有了深入的了解；（2）掌握了环网柜的日常维护保养方法，为今后的工作奠定了基础；（3）熟悉了环网柜的故障处理及应急措施，提高了自己的应急处理能力。

2. 技能收获：（1）在实习过程中，我学会了如何正确操作环网柜，提高了自己的动手能力；（2）通过参与操作演练，我锻炼了自己的团队协作能力和沟通能力；（3）在解决实际问题的过程中，我学会了如何运用所学知识解决工作中遇到的问题。

3. 思想收获：（1）通过实习，我认识到电力行业的重要性和责任感，对自己的职业规划有了更明确的方向；（2）实习过程中，我明白了理论与实践相结合的重要性，为自己的成长积累了宝贵的经验；（3）在实习过程中，我学会了如何面对困难和挫折，提高了自己的心理素质。

五、总结本周是我环网柜实习的第一周，通过实习，我对环网柜有了更深入的了解，提高了自己的专业技能。

在今后的实习过程中，我将继续努力学习，不断提高自己的综合素质，为我国电力事业贡献自己的力量。

以下是本周实习的具体情况：1. 第一天，我参观了实习单位，了解了公司的发展历程、组织架构及企业文化。

同时，我结识了实习导师和同事，为今后的实习工作奠定了基础。

电气环网柜实习报告

电气环网柜实习报告一、实习背景随着我国经济的快速发展，电力系统建设日新月异，电气环网柜作为电力系统中重要的组成部分，广泛应用于电力、能源、交通等领域。

为了更好地了解电气环网柜的结构、原理和应用，提高自身实践能力，我参加了为期一个月的电气环网柜实习。

二、实习内容1. 了解电气环网柜的基本概念、分类和特点。

电气环网柜是一种用于电力系统中进行电能分配、控制、保护和测量的设备，主要包括开关设备、保护设备、控制设备等。

根据绝缘介质的不同，电气环网柜可分为气体绝缘环网柜、固体绝缘环网柜等。

电气环网柜具有占地面积小、结构紧凑、操作简便、可靠性高等特点。

2. 学习电气环网柜的组成部分及工作原理。

电气环网柜主要包括以下几个部分：（1）开关设备：用于实现电能的分配和连接，包括负荷开关、断路器等。

（2）保护设备：用于检测电力系统中的故障，并对故障进行隔离和保护，包括继电保护、熔断器等。

（3）控制设备：用于对电力系统进行监测、控制和调节，包括PLC、DCS等。

（4）绝缘介质：用于保证电气环网柜的绝缘性能，如SF6、空气、固体绝缘等。

电气环网柜的工作原理主要是利用开关设备实现电能的分配和连接，通过保护设备对电力系统进行故障检测和保护，利用控制设备对电力系统进行监测和控制。

3. 熟悉电气环网柜的安装、调试和维护。

在实习过程中，我参与了电气环网柜的安装、调试和维护工作。

安装主要包括基础施工、设备搬运、设备安装等；调试主要包括设备功能测试、系统联调等；维护主要包括设备巡检、故障处理等。

通过这些工作，我对电气环网柜的安装、调试和维护有了更深入的了解。

4. 学习电气环网柜的安全操作规程。

为了确保实习期间的安全，实习单位为我们制定了严格的安全操作规程。

主要包括：（1）操作前必须进行设备检查，确认设备处于安全状态。

（2）操作过程中必须穿戴好个人防护装备，如安全帽、绝缘手套等。

（3）遵守操作顺序，不得擅自改变设备参数。

（4）遇到故障时，立即停止操作，按照故障处理流程进行处理。

环网柜实习报告

一、实习背景随着我国电力行业的快速发展，环网柜作为一种新型、高效、可靠的配电设备，在电力系统中得到了广泛应用。

为了更好地了解环网柜的结构、工作原理以及在实际应用中的性能，我于XX年XX月XX日至XX年XX月XX日在XX电力公司进行了为期两周的环网柜实习。

二、实习目的1. 了解环网柜的基本结构、工作原理及性能特点；2. 掌握环网柜的安装、调试及维护方法；3. 提高实际操作能力，增强对电力系统的认识；4. 为今后从事电力行业工作打下坚实基础。

三、实习内容1. 环网柜基本知识实习期间，我首先学习了环网柜的基本知识。

环网柜是一种以SF6气体或空气作为绝缘介质的金属封闭式开关设备，主要由主开关、接地开关、负荷开关、隔离开关、母线设备、PT单元和DTU单元等组成。

其主要功能是实现配电线路的开关、保护、控制和监测。

2. 环网柜结构及工作原理通过实习，我了解了环网柜的结构及工作原理。

环网柜主要由以下几部分组成：（1）主开关：采用FLN-12型SF6负荷开关，具有结构简单、操作灵活、连锁可靠等特点。

（2）接地开关：用于实现接地保护，确保人身和设备安全。

（3）负荷开关：用于实现配电线路的通断，替代传统的隔离开关，提高安全性。

（4）隔离开关：用于隔离电路，便于检修和维护。

（5）母线设备：用于连接各分支线路，实现电能的传输。

（6）PT单元：用于实现电压、电流的测量和监控。

（7）DTU单元：实现三温、线缆计量、短路/接地故障处理、通信、二次供电等功能，可实现自适应综合型就地自动化。

3. 环网柜安装、调试及维护实习期间，我跟随师傅学习了环网柜的安装、调试及维护方法。

具体如下：（1）安装：按照设计图纸和规范要求，将环网柜安装在配电室或室外合适的位置，确保安装牢固、安全。

（2）调试：检查各部件的连接是否牢固，进行功能测试，确保环网柜正常运行。

（3）维护：定期检查环网柜的运行状况，更换磨损、老化部件，确保环网柜的安全可靠运行。

四、实习体会1. 环网柜具有结构简单、操作灵活、连锁可靠、安装方便等特点，是一种高效、可靠的配电设备。

一二次融合环网柜的试验分析

一二次融合环网柜的试验分析一、引言融合环网柜是电力配电网中的一种新型设备，它将断路器、负荷开关、隔离开关、PT、CT等多种设备融合在一体，具有结构简单、运维方便等优点。

为了验证融合环网柜的性能和安全性，进行了一系列试验分析。

二、试验目的本次试验的目的是验证融合环网柜在实际应用中的性能指标和安全性能，包括主要的开关操作性能、过载和短路抗击能力等。

三、试验内容1. 开关操作性能试验：测试融合环网柜的开关操作是否灵活、稳定。

通过对融合环网柜进行多次开关操作，记录开关的动作时间、可靠性等指标。

2. 过载试验：在规定的负荷条件下，对融合环网柜进行过载试验，观察其在过载情况下的运行状态，记录其温度变化、电流波形等数据。

通过与设备的设计参数进行对比，评估其过载能力。

3. 短路试验：对融合环网柜进行短路试验，观察其在短路情况下的动作速度、短路电流大小等。

通过对比试验结果和设备设计参数，评估其短路抗击能力。

4. 绝缘试验：对融合环网柜的绝缘性能进行测试，主要包括绝缘电阻和击穿电压等。

通过测量和分析试验数据，评估其绝缘性能。

五、结论通过以上试验分析，可以得出以下结论：1. 融合环网柜具有良好的开关操作性能，满足实际应用需求。

2. 融合环网柜具有较强的过载和短路抗击能力，能够保证电力系统的正常运行。

3. 融合环网柜具有良好的绝缘性能，能够保障人员和设备的安全。

六、建议根据试验结果，对进一步优化融合环网柜的设计提出以下建议：1. 进一步提高融合环网柜的开关操作速度，降低操作时间。

2. 针对过载和短路情况，优化融合环网柜的保护措施，提高其抗击能力。

3. 继续加强融合环网柜的绝缘设计，提高其绝缘性能。

七、参考文献[1] 张明，钟勇. 融合环网柜的研究进展[J]. 中国电力，2015，(11)：86-89.[2] 陈伟，李晓军. 环网柜及其配电系统[M]. 北京：中国电力出版社，2017.。

一二次融合环网柜的试验分析

一二次融合环网柜的试验分析一、引言随着城市化进程的加速，城市电网的负荷需求不断增加，常规的配电设备已经难以满足电能分配的需求。

而一二次融合环网柜作为城市电网应对多样化需求的重要设备，具有智能化、集成化、安全可靠等特点，在电能分配领域得到了广泛的应用。

对一二次融合环网柜的试验分析显得尤为重要。

1.一二次融合环网柜的基本结构和性能特点一二次融合环网柜是一种新型的综合性配电装置，主要由低压配电柜和环网柜两部分组成。

它拥有多功能集成、多回路并轨、高可靠性、智能化管理等特点，能够对各种不同的负载进行精准的控制和分配。

在城市电网中，其作为主要的配电设备，具有极其重要的地位。

对一二次融合环网柜的试验分析主要包括以下几个方面：（1）基本功能试验：包括环网柜的负荷开关试验、遥信遥控检验、人工操作试验等，主要测试环网柜的基本工作性能和稳定性。

（2）技术性能试验：主要包括环网柜的绝缘电阻测试、环网运行试验、环网柜温升试验等，用以评估环网柜的技术性能和安全性。

对一二次融合环网柜进行试验分析，不仅有利于验证设备的性能和可靠性，也有助于总结经验，提高设备的制造水平和技术含量，为城市电网的安全稳定提供保障。

1.试验数据采集与分析技术：通过现代化的数据采集设备，对环网柜进行不同负荷下的运行数据采集，并借助专业的数据分析软件对数据进行全面的分析，以评估环网柜的性能。

2.仿真模拟技术：借助现代化的仿真软件，对环网柜的各项试验进行仿真模拟分析，寻找其中存在的问题和瓶颈，并提出改进措施。

3.工程实物试验技术：通过搭建实验样机，对环网柜进行真实的负荷测试和操作试验，以验证环网柜的性能和稳定性。

一二次融合环网柜作为现代城市电网的主要配电设备，其应用前景非常广阔。

通过对环网柜的试验分析，能够不断提高其性能和可靠性，进而提高城市电网的安全稳定性，在城市化进程中发挥越来越重要的作用。

五、结论一二次融合环网柜的试验分析，是对其性能和可靠性进行全面验证的重要手段。

环网柜工厂实习报告

实习报告一、前言随着我国经济的快速发展，电力行业的地位日益凸显，对电力设备的需求也越来越大。

环网柜作为一种新型的电力设备，广泛应用于电力、能源、交通等领域。

为了更好地了解环网柜的生产工艺和流程，提高自己的实践能力，我选择了环网柜工厂进行为期一个月的实习。

二、实习内容及收获1. 实习内容（1）了解环网柜的基本结构和原理在实习的第一周，我在导师的指导下，学习了环网柜的基本结构和原理。

环网柜主要由开关设备、继电保护装置、控制装置、电源设备等组成。

通过学习，我明白了环网柜的工作原理和其在电力系统中的重要作用。

（2）参观生产线在实习的第二周，我参观了环网柜的生产线。

生产线主要包括原材料准备、钣金加工、组装、调试、试验等环节。

参观过程中，我了解到了环网柜生产过程中的各个细节，对环网柜的生产工艺有了更深入的认识。

（3）参与生产实践在实习的第三周，我参与了环网柜的生产实践。

在导师的指导下，我学习了环网柜的开关设备、继电保护装置等组件的安装和调试方法。

通过实际操作，我对环网柜的生产流程有了更直观的了解。

（4）参加技术培训在实习的第四周，我参加了工厂举办的技术培训。

培训内容包括环网柜的最新技术动态、市场前景、运维管理等方面。

通过培训，我拓宽了视野，为今后的工作打下了基础。

2. 实习收获（1）提高了专业素养通过实习，我对环网柜的基本结构和原理有了更深入的了解，掌握了环网柜的生产工艺和流程，提高了自己的专业素养。

（2）培养了团队协作能力在实习过程中，我与工厂的同事们共同完成任务，学会了沟通协调，培养了团队协作能力。

（3）增强了实践能力参与环网柜的生产实践，使我掌握了实际操作技能，增强了实践能力。

（4）拓宽了视野参加技术培训，了解了环网柜的最新技术动态和市场前景，拓宽了视野。

三、总结通过这次实习，我对环网柜的生产工艺和流程有了更深入的了解，提高了自己的专业素养和实践能力。

同时，我也认识到理论知识与实践操作之间的联系，明白了“纸上得来终觉浅，绝知此事要躬行”的道理。

一二次融合环网柜的试验分析

一二次融合环网柜的试验分析
融合环网柜是一种将低压开关设备、智能电能表和通信设备集成在一起的综合配电柜。

它采用了先进的数字通信技术和智能化控制技术，具有可靠性高、运行维护方便等优点，
广泛应用于城市配电网中。

本文将对一二次融合环网柜进行试验分析。

试验目的：
1. 验证融合环网柜的基本功能是否正常。

2. 评估融合环网柜的技术性能和可靠性。

试验内容：
1. 功能测试：包括开关操作、遥控操作、告警功能测试等，以确保融合环网柜的基
本功能正常。

2. 通信测试：测试通信设备的通信性能和稳定性，包括数据传输速率、通信范围
等。

3. 安全测试：测试融合环网柜的绝缘性能、短路保护功能等，以确保其使用安全可靠。

4. 负载测试：测试融合环网柜的负载能力和稳定性，包括额定负载下的运行状态、
过载保护能力等。

试验结果分析：
根据试验结果对融合环网柜的功能性能和可靠性进行评估。

如果试验结果符合设计要求，说明融合环网柜的功能正常，技术性能和可靠性良好。

如果试验结果不符合设计要求，需要进一步分析问题原因，并采取相应的措施进行修复或改进。

一二次融合环网柜的试验分析主要包括功能测试、通信测试、安全测试和负载测试等
内容。

通过对这些试验的分析，可以对融合环网柜的技术性能和可靠性进行评估，提供指
导性意见和改进措施。
