5.1导线测量

5.1导线测量

§5-2
一、导线测量
导线测量
1、导线:测区内选定一系列控制点,标定后构成闭合
多边形或折线形。
2、导线点:构成导线的控制点。
3、导线转折角:导线点上的水平角。(左角、右角) 4、导线边长:相邻两导线点间的水平距离。
5、外业观测:所有导线转折角,并测量所有导线
边长,则导线点之间的相对位置得
以确定。
1536.86 837.54 B -107.27 -17.89 +30.91 -0.59 -13.00 -64.83 1429.59 772.71 1 +97.10 1411.70 869.81 2 +141.27 1442.61 1011.08 3 +116.42 1442.02 1127.50 4 +155.67 1429.02 1283.17 C D

辅 助 计 算
f 始 测 n 180 终
f 容 60 6
fx fy
f f x2 f y2
K
K容 1 2000
观测角
点 号 A B 205 36 48 1 2 290 40 54 (右角) °´"
改 正 数
˝
改正角 °´"
3、测角 经纬仪测导线的转折角: 附合导线测右角 闭合导线测内角。
4、联测
• 测区内有高级控制点时,应将导线与高级控制
点进行联系测量,简称联测。这样既可以使导
线计算时获得起算方向和坐标,又可使导线和
高级控制点连成一整体,检核导线观测成果。
A 2 4 D
B
3
C
• 附近无高级控制点时, 可用罗盘仪测定导线 2 起始边的磁方位角作 2 为起算方向,并假定 3 起始点的坐标为起算 1 1 坐标,建立独立控制 4 5 网系统。

导线测量

导线测量

导线坐标计算表
点 观测角 改正数 号 (°′″) (″)
α 距离
(°′ ″)
(m)
增量计算值
δx δy (m) (m)
改正后增量 Δy
Δx (m) (m)
坐标值

X
Y号
(m)
(m)
辅助计算:角度闭合差、导线全长闭合差、导线全长相对闭合差、 容许闭合差。
导线草图
(一)几个基本公式
1、坐标方位角(grid bearing)的推算
1
970300
484318 A1
A
XA=536.27m
A
1122224
2
1051706
2
YA=328.74m
1233006
4 1014624
4
3
3
1
(1)计算坐标增量闭合差:
f x x测 x理 x测
1
970300
f y y测 y理 y测
484318 A1
➢导线全长闭合差:
A
§1 基本知识
(3)支导线
从一个已知控 制点起,经过若干 个控制点,既不附 合到另一个已知控 制点,又不回到原 来的起始点的导线。
§1 基本知识
(4)导线网
若干条导线汇 合于一点或几个点 所构成的网状结构, 称为导线网。
导线网分为单 结点导线网、多结 点导线网、闭合环 导线网等多种形式。
§2 导线测量外业工作
增量。
1
Vxi
f
x
D
Di
Vyi
f
y
D
Di
xˆi x Vxi yˆi x Vyi
1
970300
484318 A1

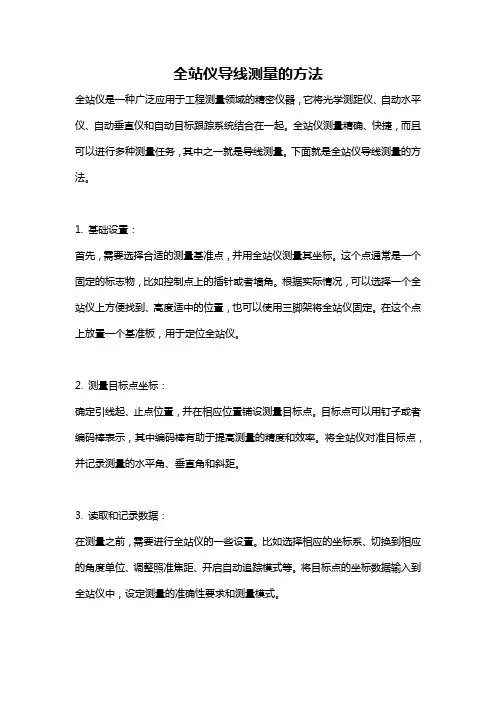

全站仪导线测量的方法

全站仪导线测量的方法

全站仪导线测量的方法全站仪是一种广泛应用于工程测量领域的精密仪器,它将光学测距仪、自动水平仪、自动垂直仪和自动目标跟踪系统结合在一起。

全站仪测量精确、快捷,而且可以进行多种测量任务,其中之一就是导线测量。

下面就是全站仪导线测量的方法。

1. 基础设置:首先,需要选择合适的测量基准点,并用全站仪测量其坐标。

这个点通常是一个固定的标志物,比如控制点上的插针或者墙角。

根据实际情况,可以选择一个全站仪上方便找到、高度适中的位置,也可以使用三脚架将全站仪固定。

在这个点上放置一个基准板,用于定位全站仪。

2. 测量目标点坐标:确定引线起、止点位置,并在相应位置铺设测量目标点。

目标点可以用钉子或者编码棒表示,其中编码棒有助于提高测量的精度和效率。

将全站仪对准目标点,并记录测量的水平角、垂直角和斜距。

3. 读取和记录数据:在测量之前,需要进行全站仪的一些设置。

比如选择相应的坐标系、切换到相应的角度单位、调整照准焦距、开启自动追踪模式等。

将目标点的坐标数据输入到全站仪中,设定测量的准确性要求和测量模式。

4. 导线测量方法:目前常用的导线测量方法主要有前后视、反射器测量和坐标导线测量。

4.1 前后视法:在测量起点点位时,全站仪首先对准起点,并读取测角和测距数据。

然后,将全站仪对准终点,并记录测量的角度和距离。

通过计算坐标差,可以得出相邻目标点之间的坐标。

4.2 反射器测量法:这种方法常用于长距离测量。

在测量起点和终点时,需要在目标点处设置反射器。

全站仪通过发射光束,测量光束反射后的角度和距离。

通过这些数据,可以计算出目标点的坐标。

4.3 坐标导线测量法:这种方法更适用于大面积和复杂的工程测量。

首先,在目标点的周围设置若干个控制点,并利用全站仪测量它们的坐标。

然后,通过对目标点和控制点的测量数据进行数据处理和计算,得到目标点的坐标。

5. 准确性控制和数据处理:在导线测量过程中,准确性控制非常重要。

可以通过重复测量、平差计算和误差分析等方法,提高测量结果的准确性和精确性。

导线测量-PPT

导线测量-PPT

f
' 终

角度闭合差分配原则:角度为左角时,以反符号平均分配 角度为右角时以相同符号平均分配。
⊿xAB
(二)、坐标增量闭合差的计算: x
⊿x3B ⊿x23
3 2
B X终、y终 (n)
⊿x12
1
⊿xA1
X起、y起
A
⊿y12 ⊿y23 ⊿y34
⊿y4n
0
⊿yAB
y
理论值: x理 x终 x起 则闭合差为:fx x测 x理
二、各导线形式的使用条件:
(一)闭合导线:适用于宽阔地区,无高级控制点的地区。
(二)附和导线:适用于狭长地带。例铁路、公路。
(三)支导线:无校核条件,适用
于导线数目不足时的测图。在钢
B
A
尺量距时由于量距精度低一般不
D
超过两个点。
(四)结点导线:增加校核条 件可以提高导线点的精度。 (五)导线网:测区范围较大时, 首级控制可布成导线网。
475.90 299.80 +24.10 +200.20
1
-10
121-26-52
+24.04 +200.16
500.00 500.00
121-27-02
24-36-00
2
∑ 540-00-52 540-00-00
1137.7 -0.32 -0.24
0
0
计算注意事项:
1、角度分配值以秒为单位,剩余值分配至含 有短边的夹角。
f
f
2 x
f
2 y
考虑导线误差与边长有关,衡量导线精度用相对误差表示。
图根导线精度要求:
K
f
S
1 T

导线测量

导线测量
3.3 当观测方向不多于3个时,可不归零。 3.4 三、四等导线的水平角观测,当测站只有两个方向时,应在观测 总测回中以奇数测回的度盘位置观测导线前进方向的左角,以偶数测回 的度盘位置观测导线前进方向的右角。左右角的测回数为总测回数的一 半。但在观测右角时,应以左角起始方位角为准变换度盘位置,也可用 起始方向的度盘位置加上左角的概值在前进方向配置度盘。
S----经气象及加、乘常数等改正的斜距(m); h----仪器的发射中心与棱镜的反射中心之间的高差(m)。 (2)导线网水平角观测的测角中误差,应按
m
1 N
*
ff

n

式中:fβ----导线环的角度闭合差或附合导线的方位角闭合差(″); n----计算fβ时的相应测站数; N----闭合环及附合导线的总数。
2 任意一边的实际测距中误差:mDi
1 Pi
式中:mDi----第i边的实际测距中误差(mm);
Pi----第i边距离测量的先验权;
3 当网中边长相差不大时,可按下式计算网的平均测距中误差。
网的平均测距中误差: mDi
dd
2n
式中:mDi----平均测距中误差(mm);
中铁七局集团武汉工程有限公司测绘分公司
3.1.1测回法观测步骤
中铁七局集团武汉工程有限公司测绘分公司
专业、专注、专心
勇于跨越 追求卓越
步骤: (1)盘左瞄准左边A,配置度盘,读取并记录水平角读数αOA及距离OA; (2)顺时针旋转瞄准右边B,读取并记录水平角读数αOB及距离OB;
则上半测回角值:β= αOB-αOA。 (3)转动仪器,用盘右瞄准右边B,读取并记录水平角读数αOB1及距离OB1; (4)逆时针转动仪器瞄准左边A,读取并记录水平角读数αOA1及距离OA1;

导线测量

导线测量

ˆ V i i
1
§6-3 导线测量 • 四、闭合导线坐标计算
4.坐标增量闭合差的计算与调整 (1)计算坐标增量闭合差:
f x x 测 x 理 x 测 f y y 测 y 理 y 测
导线全长闭合差:
f
f x2 f y2
1
§6-5 交会定点
推导: X X D cos X D cos( ) p A AP AP A AP AB
D AP
sin D AB 则sin( )
sin (cos AB cos sin AB sin ) X P X A DAB sin cos sin cos sin (cos AB cos sin AB sin ) /(sin sin ) X A DAB (sin cos sin cos ) /(sin sin ) D cos ABctg DAB sin AB X A AB ctg ctg ( X X A )ctg (YB YA ) X Actg X B ctg (YB YA ) XA B ctg ctg ctg ctg
1
S12
2 S23
2
3
S34
(XC,YC)
(XB,YB)
观测数据:连接角B 、C ; 导线转折角1, 2, 3 ,4 ; 导线各边长SB1,S12,……,S4C。
1
§6-3 导线测量
• 一、导线测量的布设形式
3.支导线 支导线的点数不宜超过2个,仅作补点使用。
A、B为已知边,点1、2为新建支导线点。
1
§6-3 导线测量

导线测量方法和步骤

导线测量方法和步骤

导线测量方法和步骤导线测量是电工工作中非常重要的一项任务,它用于测量导线的电阻、电压和电流等参数,以确保电路的正常运行。

下面将介绍导线测量的方法和步骤。

首先,测量导线电阻的方法是最常见和基本的测量方式之一。

在测量之前,需要确保被测导线与电源完全断开。

然后,将万用表的测量模式设置为电阻测量。

接下来,将测试探头分别连接到被测导线的两个端点,读取万用表上的电阻值。

这个值即为被测导线的电阻。

其次,测量导线电压的方法也是很重要的。

在进行电压测量之前,同样需要确保被测导线与电源完全断开,以防止触电危险。

然后,将万用表的测量模式设置为直流电压或交流电压,根据实际情况选择合适的量程。

将测试探头分别连接到被测导线的两个端点,读取万用表上的电压值。

需要注意的是,测量直流电压时,正负极性的连接要正确。

最后,测量导线电流的方法也非常重要。

在测量导线电流之前,同样需要确保被测导线与电源完全断开。

然后,将电流表的量程调整到合适的范围,将电流表的测量插头与被测导线相连接。

然后,再将导线与电源连接,读取电流表上的电流值。

需要注意的是,电流测量要选择合适的量程,并确保电流表的内阻足够小,以避免对测量结果的影响。

除了上述方法外,还有一些特殊情况下的导线测量方法。

例如,在测量导线的绝缘电阻时,可以将万用表的测量模式设置为绝缘电阻测量,将测试探头连接到被测导线的两个端点,读取万用表上的绝缘电阻值。

在测量导线的电容时,可以使用LCR表或示波器等专用仪器进行测量。

综上所述,导线测量涉及到电阻、电压和电流等参数的测量。

在进行测量之前,务必确保安全,并选择合适的测量仪器和方法,以获得准确的测量结果。

这样可以保证电路的正常运行,提高工作效率。

导线测量注意事项

导线测量注意事项

导线测量注意事项导线测量是一项非常重要的工作,正确的测量结果能够保证工程的安全和优质。

以下是导线测量的一些注意事项。

首先,测量前需对测量仪器进行检查和校准,确保仪器的准确度。

对于导线测量来说,测量仪器包括电流表、电压表、频率表等。

仪器应该经过定期的校准和检修,确保其测量结果正确,并能够满足测量要求。

其次,测量时需要注意安全。

导线测量可能涉及到高电压和高电流,因此必须遵守相关安全规定,必须穿戴好个人防护装备,确保自身的安全。

在测量过程中,要小心操作,避免触碰导线,避免触电的危险。

此外,测量时需要准确记录测量数据。

测量数据对于分析和判断导线质量和电路工作状态非常重要。

因此,在进行测量之前,应该准备好记录表格或软件,及时记录测量数据,并保持数据的准确性。

记录数据时要注意清晰、整洁,方便日后查阅和分析。

还有,测量过程中要注意控制外界因素的影响。

导线测量可能受到温度、湿度、外界电磁场等环境因素的影响,这些因素可能会对测量结果产生干扰或误差。

因此,在测量过程中,要尽量控制这些因素的影响,以保证测量结果的准确性。

同时,还要注意测量的环境条件,避免在恶劣的环境中进行测量,确保仪器和测量结果的稳定性。

最后,测量结束后,应及时进行数据的分析和处理。

通过对测量数据进行分析和处理,可以评估导线的质量和电路的工作状态,发现问题并采取相应的措施。

测量数据的分析和处理是导线测量的重要环节,也是确保工程质量的关键。

总而言之,导线测量是一项复杂而重要的工作,需要仪器准确、操作细致、安全可靠、数据准确和后续处理等多方面的考虑。

只有注意以上这些事项,并在实践中不断总结和提高,才能够保证导线测量的质量和精确度。

控制测量(导线)

控制测量(导线)

03
导线测量的实施步骤
测区踏勘与选点
测区踏勘
在导线测量前,需要对测区进行实地踏勘,了解测区的地形 、地貌、交通和植被等情况,以便合理选择测量方法和确定 所需的设备和人员。
选点
根据测区踏勘结果,选择合适的导线点位。导线点应尽量均 匀分布在测区内,并考虑通视条件、地物特征和安全等因素 。
测角与测距
发展趋势
未来,随着智能化和自动化技术的 不断发展,导线测量将朝着更高精 度、更高效率、更智能化的方向发 展。
02
导线测量的基本原理
坐标系与坐标转换
01
02
03
坐标系
描述空间中点位置的参照 系统,包括地理坐标系和 直角坐标系。
坐标转换
将一个坐标系中的点坐标 转换为另一个坐标系中的 点坐标的过程。
常用坐标转换方法
测角误差的来源与控制
环境因素
如大气折射、地球曲率等对测角的影响 。
VS
选择高精度仪器
使用经过校准的高精度仪器,降低仪器误 差。
测角误差的来源与控制
培训观测员
提高观测员的技能和责任心,减少人为误差。
多次测量求平均值
通过多次测量求平均值,降低随机误差的影响。
考虑环境因素
在观测前了解并考虑环境因素对测角的影响,如选择合适的时间和 地点进行观测。
导线网优化
在满足精度要求的前提下,对导线网 进行优化,包括缩短测量路线、提高 测量效率等。
导线测量数据处理
数据处理流程
原始数据整理、数据预处理、平差计算、精度分 析和成果输出。
平差计算
通过数学模型对导线测量数据进行处理,消除误 差影响,求得各导线点的准确坐标。
精度分析
评估导线测量成果的精度水平,常用的方法有比 较法和统计分析法。

第五章导线测量

第五章导线测量

n 1
mT m 4
控制测量技术
福建信息职业技术学院
5
2.方位附合导线终点位置误差
对于“等边直伸”的方位符合导线, Ti=0,D1=D2=…=Dn。此时终点纵向、横向 位置误差公式:
mt mu
m
2 D
n

m

2 L2
2
D
nn

1n
12

2

控制测量技术
福建信息职业技术学院
11
关于单一导线点位误差的讨论:
(1)导线直伸时,纵向中误差由测距误差引起,横 向中误差由测角误差引起。
(2)在不考虑起始数据误差影响的情况下,单导线 最弱点位置中误差与导线的总长度L、导线边长D及 导线点数n有关。当平均边长一定时,导线的点位 中误差与L近似成正比;而当L一定时,点位中误差 与√n近似成正比。
福建信息职业技术学院

10
关于单一导线方位角中误差的讨论:
(1)在不考虑起始数据误差情况下,导线推算边方 位角中误差与 √n 成正比,而与导线形状关系不大。 为了保证导线边方位角精度,应当限制导线转折角 数目。在导线长度一定时,适当加长导线边,可以 减少转折角个数。
(2)在导线边数目相同时,以上所述4种导线:支导 线、方位附合导线、坐标附合导线、方位坐标附合 导线,它们的最弱边方位角中误差之比是4 :2 : 2.3 :1。
mT m
n1 16
控制测量技术
福建信息职业技术学院
7
4.方位和坐标附合导线中点位置误差
对于两端均有方位角和坐标控制点的等边直伸附合 导线,最弱点位于导线中点。 方位和坐标附合导线中点(最弱点)位置误差:

第8章 导线测量

第8章 导线测量

的点依相邻次序连成折线,并测量各线段的边长
和转折角,再根据起始数据确定各点平面位置的
测量方法。
14
2021年8月10日星期二
导线的布设形式与等级
导线的布设形式: 单导线的布设
附合导线、闭合导线、支导线。
两个连接角
B
1
3
C
附合导线 一个连接角
2 A
D
不测连接角
2 1
B
闭合导线
起始边不在 A
B 3
起始边在闭 A
2
2021年8月10日星期二
控制测量的原则: 1、分级布网、逐级控制; (由高级到低级) 2、要有足够的精度; 3、要有足够的密度; 4、要有统一的规格。
内容:平面控制、高程控制。
3
2021年8月10日星期二
平面控制测量
确定控制点平面位置的工作。 常规方法:三角测量、边角测量、导线测量 GPS控制网 平面控制网: 国家平面控制网
1:2000 2000 180
10
2021年8月10日星期二
GPS控制网
11
2021年8月10日星期二
高程控制测量 布设原则:由高级到低、从整体到局部。 国家高程控制网:一、二、三、四等。 城市高程控制网:二、三、四等。 小地区高程控制网:三、四等及图根水准。 各级高程控制网均采用水准测量、 高山地区可采用三角高程测量。
闭合导线(已知边在多边形中)
A、B为已知点,1、2、3、4为新建导线点。
1
DB1
D12
2
B
D23
DAB
已知数据:AB,XA,YA,XB,YB
A
D4A
3
D34
观测数据:
4

导线测量方案

导线测量方案

导线测量方案1. 引言在电力系统中,导线是电流传输的主要组成部分。

因此,准确测量导线的参数十分重要,包括导线长度、电阻、电感和电容等。

本文将介绍一种常用的导线测量方案,以帮助工程师和技术人员更好地进行导线测量。

2. 测量工具和仪器在进行导线测量之前,我们需要准备以下工具和仪器:•万用表:用于测量导线的电阻。

•电感测量仪:用于测量导线的电感。

•电容测量仪:用于测量导线的电容。

•导线长度测量仪:用于测量导线的长度。

导线电阻的测量是导线测量中最常见的一步。

下面是一种常用的测量步骤:1.将导线两端连接到万用表的测量端口。

2.将万用表调至电阻测量模式,并选择适当的量程。

3.打开电流源,经过一段时间让电流稳定。

4.记录下测得的电阻值。

在测量导线电阻时,需要注意以下几点:•由于导线的电阻通常很小,所以应选择一个灵敏度较高的量程,以确保准确测量。

•需要注意导线和测量仪器之间的电缆电阻,应该进行零位校准。

导线电感的测量是测量导线参数的另一个重要环节。

下面是一种常用的测量步骤:1.将导线两端连接到电感测量仪的测试夹具。

2.打开电感测量仪并进行仪器的归零校准。

3.将电感测量仪的测试参数进行设定,如测量频率等。

4.开始测量,记录下测得的电感值。

在进行导线电感测量时,需要注意以下几点:•导线附近的其他电器设备和磁性物体可能会对测量结果产生干扰,因此应将导线远离这些干扰源。

•测量时应保持稳定的电流,以确保测量准确性。

导线电容的测量是导线测量的另一个重要环节。

下面是一种常用的测量步骤:1.将导线两端连接到电容测量仪的测试夹具。

2.打开电容测量仪并进行仪器的归零校准。

3.将电容测量仪的测试参数进行设定,如测量频率等。

4.开始测量,记录下测得的电容值。

在进行导线电容测量时,需要注意以下几点:•导线附近的其他电器设备和电容体可能会对测量结果产生干扰,因此应将导线远离这些干扰源。

•测量时应保持稳定的电压,以确保测量准确性。

导线长度的测量是导线测量的最后一步。

导线测量

导线测量

第六章导线测量一、本章重点1.导线测量坐标计算的基本公式。

2.导线边坐标方位角的推算。

3.闭合导线内业计算过程和方法。

4.附合导线内业计算过程和方法。

二、本章难点1.导线坐标正、反算概念与方法。

2.导线边坐标方位角推算的思路和方法。

3.导线内业计算中角度闭合差计算与调整的思路和方法。

4.导线内业计算中坐标增量闭合差计算与调整的思路和方法。

三、课时分配第一节概述导线测量是平面控制测量的一种方法。

所谓导线就是由测区内选定的控制点组成的连续折线,见图6-1所示。

折线的转折点A、B、C、E、F称为导线点;转折边D AB、D BC、D CE、D EF称为导线边;水平角 βB,βC,βE称为转折角,其中βB、βE在导线前进方向的左侧,叫做左角,βC在导线前进方向的右侧,叫做右角;αAB称为起始边D AB的坐标方位角。

导线测量主要是测定导线边长及其转折角,然后根据起始点的已知坐标和起始边的坐标方位角,计算各导线点的坐标。

图6-1导线示意图一、导线的形式根据测区的情况和要求,导线可以布设成以下几种常用形式:1.闭合导线如图6-2a)所示,由某一高级控制点出发最后又回到该点,组成一个闭合多边形。

它适用于面积较宽阔的独立地区作测图控制。

2.附合导线如图6-2b)所示,自某一高级控制点出发最后附合到另一高级控制点上的导线,它适用于带状地区的测图控制,此外也广泛用于公路、铁路、管道、河道等工程的勘测与施工控制点的建立。
