线性系统的频率特性实验报告(精)

合集下载

线性定常系统的频率特性

线性定常系统的频率特性

一、实验目的
1、学习了解Matlab语言的实验环境。 学习了解Matlab语言的实验环境。 语言的实验环境 2、练习Matlab命令的基本操作。 练习Matlab命令的基本操作 命令的基本操作。 3、练习m文件的基本操作。 练习m文件的基本操作。 4、明确频率特性的概念及其物理意义。 明确频率特性的概念及其物理意义。 5、掌握频率特性的测试方法及原理; 掌握频率特性的测试方法及原理; 6、掌握频率特性的表示方法
Matlab工作界面窗口 Matlab工作界面窗口
在“command Window”命令窗口中命令提示 Window”命令窗口中命令提示 符位置键入如下命令: 符位置键入如下命令: help 显示Matlab的功能目录 显示Matlab的功能目录 help control 阅读控制系统工具箱命令清单。 阅读控制系统工具箱命令清单。 help step 阅读命令step的帮助文件内容 的帮助文件内容。 阅读命令step的帮助文件内容。

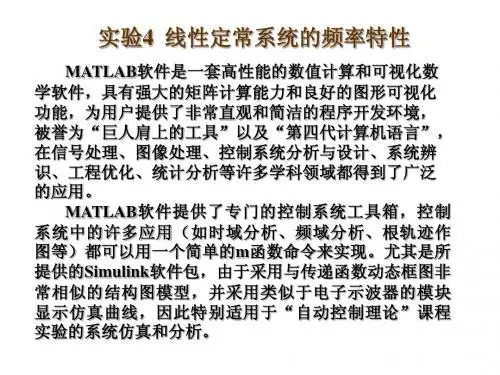

实验4 实验4 线性定常系统的频率特性
MATLAB软件是一套高性能的数值计算和可视化数 MATLAB软件是一套高性能的数值计算和可视化数 学软件, 学软件,具有强大的矩阵计算能力和良好的图形可视化 功能,为用户提供了非常直观和简洁的程序开发环境, 功能,为用户提供了非常直观和简洁的程序开发环境, 被誉为“巨人肩上的工具”以及“第四代计算机语言” 被誉为“巨人肩上的工具”以及“第四代计算机语言”, 在信号处理、图像处理、控制系统分析与设计、 在信号处理、图像处理、控制系统分析与设计、系统辨 识、工程优化、统计分析等许多学科领域都得到了广泛 工程优化、 的应用。 的应用。 MATLAB软件提供了专门的控制系统工具箱 MATLAB 软件提供了专门的控制系统工具箱 , 控制 软件提供了专门的控制系统工具箱, 系统中的许多应用( 如时域分析、 频域分析、 系统中的许多应用 ( 如时域分析 、 频域分析 、 根轨迹作 图等)都可以用一个简单的m函数命令来实现。 图等)都可以用一个简单的m函数命令来实现。尤其是所 提供的Simulink软件包 软件包, 提供的Simulink软件包,由于采用与传递函数动态框图非 常相似的结构图模型, 常相似的结构图模型 , 并采用类似于电子示波器的模块 显示仿真曲线, 因此特别适用于“ 自动控制理论” 显示仿真曲线 , 因此特别适用于 “ 自动控制理论 ” 课程 实验的系统仿真和分析。 实验的系统仿真和分析。

实验四 控制系统频率特性的测试 实验报告

实验四 控制系统频率特性的测试 实验报告

实验四控制系统频率特性的测试一.实验目的认识线性定常系统的频率特性,掌握用频率特性法测试被控过程模型的原理和方法,根据开环系统的对数频率特性,确定系统组成环节的参数。

二.实验装置(1)微型计算机。

(2)自动控制实验教学系统软件。

三.实验原理及方法(1)基本概念一个稳定的线性定常系统,在正弦信号的作用下,输出稳态与输入信号关系如下:幅频特性相频特性(2)实验方法设有两个正弦信号:若以)(y tω为纵轴,而以tω作为参变量,则随tω的变xω为横轴,以)(t化,)(y tω?所确定的点的轨迹,将在 x--y平面上描绘出一条封闭的xω和)(t曲线(通常是一个椭圆)。

这就是所谓“李沙育图形”。

由李沙育图形可求出Xm ,Ym,φ,四.实验步骤(1)根据前面的实验步骤点击实验七、控制系统频率特性测试菜单。

(2)首先确定被测对象模型的传递函数, 预先设置好参数T1、T2、ξ、K(3)设置好各项参数后,开始仿真分析,首先做幅频测试,按所得的频率范围由低到高,及ω由小到大慢慢改变,特别是在转折频率处更应该多取几个点五.数据处理(一)第一种处理方法:(1)得表格如下:(2)作图如下:(二)第二种方法:由实验模型即,由实验设置模型根据理论计算结果绘制bode图,绘制Bode图。

(三)误差分析两图形的大体趋势一直,从而验证了理论的正确性。

在拐点处有一定的差距,在某些点处也存在较大的误差。

分析:(1)在读取数据上存在较大的误差,而使得理论结果和实验结果之间存在。

(2)在数值应选取上太合适,而使得所画出的bode图形之间存在较大的差距。

(3)在实验计算相角和幅值方面本来就存在着近似,从而使得误差存在,而使得两个图形之间有差异六.思考讨论(1)是否可以用“李沙育”图形同时测量幅频特性和想频特性答:可以。

在实验过程中一个频率可同时记录2Xm,2Ym,2y0。

(2)讨论用“李沙育图形”测量频率特性的精度,即误差分析(说明误差的主要来源)答:用“李沙育图形”测量频率特性的精度从上面的分析处理上也可以看出是比较高的,但是在实验结果和理论的结果之间还是存在一定的差距,这些误差主要来自于从“李沙育图形”上读取数据的时候存在的误差,也可能是计算机精度方面的误差。

频率特性实验报告

频率特性实验报告

一、实验目的1. 理解频率特性的基本概念和测量方法。

2. 掌握使用Bode图和尼奎斯特图分析系统频率特性的方法。

3. 了解频率特性在系统设计和稳定性分析中的应用。

二、实验原理频率特性描述了系统对正弦输入信号的响应,通常用幅频特性和相频特性来表示。

幅频特性表示输出信号幅度与输入信号幅度之间的关系,相频特性表示输出信号相位与输入信号相位之间的关系。

频率特性的测量通常通过以下步骤进行:1. 使用正弦信号发生器产生不同频率的正弦信号。

2. 将信号输入被测系统,并测量输出信号的幅度和相位。

3. 根据测量数据绘制幅频特性和相频特性曲线。

三、实验设备1. 正弦信号发生器2. 示波器3. 信号分析仪4. 被测系统(如电路、控制系统等)四、实验步骤1. 准备实验设备,确保各设备连接正确。

2. 设置正弦信号发生器,产生一系列不同频率的正弦信号。

3. 将正弦信号输入被测系统,并使用示波器或信号分析仪测量输出信号的幅度和相位。

4. 记录不同频率下的幅度和相位数据。

5. 使用绘图软件绘制幅频特性和相频特性曲线。

五、实验结果与分析1. 幅频特性分析通过绘制幅频特性曲线,可以观察到系统对不同频率信号的衰减程度。

一般来说,低频信号的衰减较小,高频信号的衰减较大。

根据幅频特性,可以判断系统的带宽和稳定性。

2. 相频特性分析通过绘制相频特性曲线,可以观察到系统对不同频率信号的相位延迟。

相频特性曲线通常呈现出滞后或超前特性。

根据相频特性,可以判断系统的相位裕度和增益裕度。

3. 系统稳定性分析根据幅频特性和相频特性,可以判断系统的稳定性。

如果系统的相位裕度和增益裕度都大于零,则系统是稳定的。

否则,系统可能是不稳定的。

六、实验结论通过本次实验,我们成功地测量了被测系统的频率特性,并分析了其幅频特性和相频特性。

实验结果表明,被测系统在低频段表现出较小的衰减,而在高频段表现出较大的衰减。

相频特性曲线显示出系统在低频段滞后,在高频段超前。

根据频率特性分析,可以得出被测系统是稳定的。

线性系统的频率特性实验报告

线性系统的频率特性实验报告

实验四线性系统的频率特性一、实验目的:1 •测量线性系统的幅频特性2 •复习巩固周期信号的频谱测量二、实验方法:1 •输入信号的选取这里输入信号选取周期矩形信号,并且要求T不为整数。

这是因为周期矩形信号具有丰富的谐波分量,通过观察系统的输入、输出波形的谐波的变化,分析系统滤波特性。

周期矩形信号可以分解为直流分量和许多谐波分量;由于测量频率点的数目有限,因此需要排除谐波幅度为零的频率点,周期矩形信号谐波幅度为零的频率点是竺门,其中K=1、2、3、…。

一KII'■'■111 - \ T-泊卜、0 Q3^ 4Q 5Q E M 血 1.0图11.2输入的周期矩形信号幅度频谱2 •线性系统的系统函数幅度频率特性分析(1) RL低通网络L-- ------ —V n j) R V°ut(j叭(a) RL电路v o (t) R 畔*)R dt输入周期矩形信号,通过 RL 低通网络的输出波形如下:对比输入、输出信号,可以看到输出信号的跳变部分被平滑,说明输入信号 通过RL 低通网络后,滤除高频分量。

R三、实验实验设备与器件1 •函数信号发生器2 •选频电平表3 •双踪示波器4 •实验箱5.电阻、电感、电容若干四、实验内容1 .仪器使用与调试(参见实验一)输入信号选取:周期方波信号,周期T =200 ・S ,脉冲宽度.=60=s ,脉冲幅度 V p =5V 。

2. RL 低通网络在实验箱上连接成RL 电路(4.7mH 电感、220"电阻)。

分别测量输入、输 出的时域波形;分别测量 RL 低通电路的输入、输出信号的基波到第十次谐波,描述RL 低通网络的系统函数的频率特性为 H(j)V o (j )V i (j)并记录测量的各次谐波频率f (KHz)及对应谐波频率的幅度V(dB) 测量图如下:频率f(kHz)5 10 15 20 25 30 35 40 45 50实测电压V i (dB)6.4 1.6 -12.0 -8.5 -6.0 -12.7 -18.6 -10.7 -13.6 -39.9电压V o (dB)3.6-3.4-19.2-17.3-16.4-24.4-31.3-24.6 -28.4-54.5H ( j 3) (dB)/V )-V -2.8 -5 -7.2 -8.8 -10.5 -11.7 -12.7 -13.9 -14.8 -14.6 H ( j 3)0.716 0.550 0.432 0.359 0.299 0.257 0.232 0.200 0.180 0.151 仿真H ( j 3)0.8360.5940.4080.3690.2860.2230.2650.1880.1540.0040 ■ ■ ■ ■ ■ ■ ■102030405060频率f/kHz3. RC 高通网络在实验箱上连接成 RC 电路(47nF 电容、220 Q 电阻)。

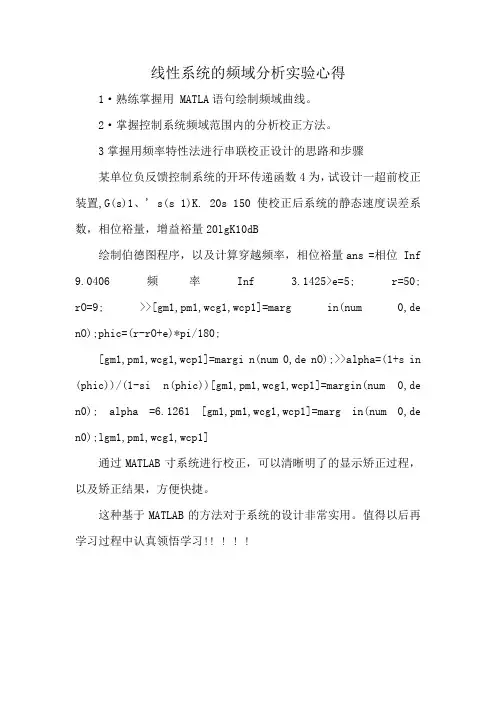

线性系统的频域分析实验心得

线性系统的频域分析实验心得

线性系统的频域分析实验心得
1·熟练掌握用 MATLA语句绘制频域曲线。

2·掌握控制系统频域范围内的分析校正方法。

3掌握用频率特性法进行串联校正设计的思路和步骤
某单位负反馈控制系统的开环传递函数4为,试设计一超前校正装置,G(s)1、' s(s 1)K. 20s 150使校正后系统的静态速度误差系数,相位裕量,增益裕量20lgK10dB
绘制伯德图程序,以及计算穿越频率,相位裕量ans =相位 Inf 9.0406频率Inf 3.1425>e=5; r=50; rO=9; >>[gm1,pm1,wcg1,wcp1]=marg in(num 0,de nO);phic=(r-rO+e)*pi/180;
[gm1,pm1,wcg1,wcp1]=margi n(num 0,de nO);>>alpha=(1+s in (phic))/(1-si n(phic))[gm1,pm1,wcg1,wcp1]=margin(num 0,de n0); alpha =6.1261 [gm1,pm1,wcg1,wcp1]=marg in(num 0,de n0);lgm1,pm1,wcg1,wcp1]
通过MATLAB寸系统进行校正,可以清晰明了的显示矫正过程,以及矫正结果,方便快捷。

这种基于MATLAB的方法对于系统的设计非常实用。

值得以后再学习过程中认真领悟学习!! ! ! !。

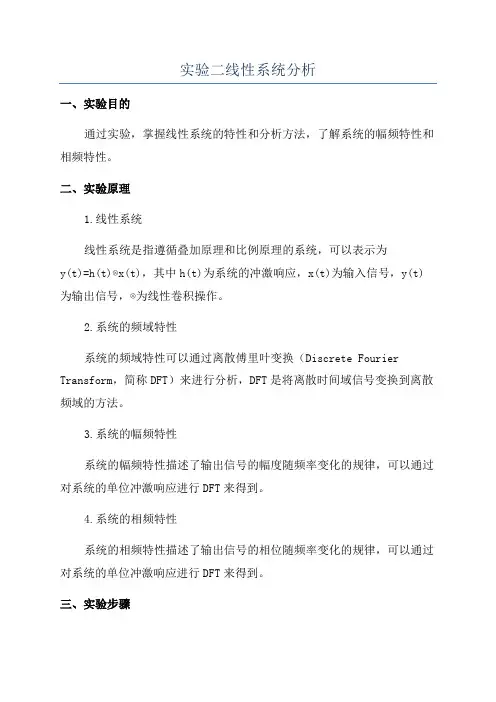

实验二线性系统分析

实验二线性系统分析

实验二线性系统分析一、实验目的通过实验,掌握线性系统的特性和分析方法,了解系统的幅频特性和相频特性。

二、实验原理1.线性系统线性系统是指遵循叠加原理和比例原理的系统,可以表示为y(t)=h(t)⊗x(t),其中h(t)为系统的冲激响应,x(t)为输入信号,y(t)为输出信号,⊗为线性卷积操作。

2.系统的频域特性系统的频域特性可以通过离散傅里叶变换(Discrete Fourier Transform,简称DFT)来进行分析,DFT是将离散时间域信号变换到离散频域的方法。

3.系统的幅频特性系统的幅频特性描述了输出信号的幅度随频率变化的规律,可以通过对系统的单位冲激响应进行DFT来得到。

4.系统的相频特性系统的相频特性描述了输出信号的相位随频率变化的规律,可以通过对系统的单位冲激响应进行DFT来得到。

三、实验步骤1.准备工作:a.将信号发生器的频率设置为100Hz,幅度设置为5V。

b.将示波器的触发模式设置为自动,并调节水平位置使信号波形居中显示。

2.测量系统的幅频特性:a.将信号发生器的输出信号连接到线性系统的输入端口,将示波器的通道1连接到线性系统的输入端口,将示波器的通道2连接到线性系统的输出端口。

b.调节示波器的时间基准使波形显示在适当的范围内。

c.调节信号发生器的频率和示波器的触发模式,观察输入信号和输出信号的波形。

d.在示波器中进行幅度测量,并记录下输入信号和输出信号的幅值。

e.使用DFT算法对输入信号和输出信号进行频谱分析,得到幅频特性曲线。

f.绘制输入信号和输出信号的幅频特性曲线,并进行比较和分析。

3.测量系统的相频特性:a.调节信号发生器的频率和示波器的触发模式,观察输入信号和输出信号的相位差。

b.在示波器中进行相位测量,并记录下输入信号和输出信号的相位。

c.使用DFT算法对输入信号和输出信号进行频谱分析,得到相频特性曲线。

d.绘制输入信号和输出信号的相频特性曲线,并进行比较和分析。

系统频率测试实验报告(3篇)

系统频率测试实验报告(3篇)

第1篇一、实验目的1. 了解系统频率特性的基本概念和测试方法。

2. 掌握使用示波器、频谱分析仪等设备进行系统频率测试的操作技巧。

3. 分析测试结果,确定系统的主要频率成分和频率响应特性。

二、实验原理系统频率特性是指系统对正弦输入信号的响应,通常用幅频特性(A(f))和相频特性(φ(f))来描述。

幅频特性表示系统输出信号幅度与输入信号幅度之比,相频特性表示系统输出信号相位与输入信号相位之差。

频率测试实验通常包括以下步骤:1. 使用正弦信号发生器产生正弦输入信号;2. 将输入信号输入被测系统,并测量输出信号;3. 使用示波器或频谱分析仪观察和分析输出信号的频率特性。

三、实验设备1. 正弦信号发生器2. 示波器3. 频谱分析仪4. 被测系统(如放大器、滤波器等)5. 连接线四、实验步骤1. 准备实验设备,将正弦信号发生器输出端与被测系统输入端相连;2. 打开正弦信号发生器,设置合适的频率和幅度;3. 使用示波器观察输入信号和输出信号的波形,确保信号正常传输;4. 使用频谱分析仪分析输出信号的频率特性,记录幅频特性和相频特性;5. 改变输入信号的频率,重复步骤4,得到一系列频率特性曲线;6. 分析频率特性曲线,确定系统的主要频率成分和频率响应特性。

五、实验结果与分析1. 幅频特性曲线:观察幅频特性曲线,可以发现系统存在一定频率范围内的增益峰值和谷值。

这些峰值和谷值可能对应系统中的谐振频率或截止频率。

通过分析峰值和谷值的位置,可以了解系统的带宽和选择性。

2. 相频特性曲线:观察相频特性曲线,可以发现系统在不同频率下存在相位滞后或超前。

相位滞后表示系统对输入信号的相位延迟,相位超前表示系统对输入信号的相位提前。

通过分析相位特性,可以了解系统的相位稳定性。

六、实验总结1. 通过本次实验,我们掌握了系统频率特性的基本概念和测试方法。

2. 使用示波器和频谱分析仪等设备,我们成功地分析了被测系统的频率特性。

3. 通过分析频率特性曲线,我们了解了系统的主要频率成分和频率响应特性。

系统频率特性的测试实验报告

系统频率特性的测试实验报告

东南大学自动化学院课程名称:自动控制原理实验实验名称:系统频率特性的测试姓名:学号:专业:实验室:实验时间: 2013年11月 22日同组人员:评定成绩:审阅教师:一、实验目的:(1)明确测量幅频和相频特性曲线的意义;(2)掌握幅频曲线和相频特性曲线的测量方法;(3)利用幅频曲线求出系统的传递函数;二、实验原理:在设计控制系统时,首先要建立系统的数学模型,而建立系统的数学模型是控制系统设计的重点和难点。

如果系统的各个部分都可以拆开,每个物理参数能独立得到,并能用物理公式来表达,这属机理建模方式,通常教材中用的是机理建模方式。

如果系统的各个部分无法拆开或不能测量具体的物理量,不能用准确完整的物理关系式表达,真实系统往往是这样。

比如“黑盒”,那只能用二端口网络纯的实验方法来建立系统的数学模型,实验建模有多种方法。

此次实验采用开环频率特性测试方法,确定系统传递函数。

准确的系统建模是很困难的,要用反复多次,模型还不一定建准。

另外,利用系统的频率特性可用来分析和设计控制系统,用Bode图设计控制系统就是其中一种。

幅频特性就是输出幅度随频率的变化与输入幅度之比,即。

测幅频特性时,改变正弦信号源的频率,测出输入信号的幅值或峰峰值和输输出信号的幅值或峰峰值。

测相频有两种方法:(1)双踪信号比较法:将正弦信号接系统输入端,同时用双踪示波器的Y1和Y2测量系统的输入端和输出端两个正弦波,示波器触发正确的话,可看到两个不同相位的正弦波,测出波形的周期T和相位差Δt,则相位差。

这种方法直观,容易理解。

就模拟示波器而言,这种方法用于高频信号测量比较合适。

(2)李沙育图形法:将系统输入端的正弦信号接示波器的X轴输入,将系统输出端的正弦信号接示波器的Y轴输入,两个正弦波将合成一个椭圆。

通过椭圆的切、割比值,椭圆所在的象限,椭圆轨迹的旋转方向这三个要素来决定相位差。

就模拟示波器而言,这种方法用于低频信号测量比较合适。

若用数字示波器或虚拟示波器,建议用双踪信号比较法。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

实验四 线性系统的频率特性
一、实验目的:
1. 测量线性系统的幅频特性
2. 复习巩固周期信号的频谱测量
二、实验原理:
我们讨论的确定性输入信号作用下的集总参数线性非时变系统,又简称线性系统。

线性系统的基本特性是齐次性与叠加性、时不变性、微分性以及因果性。

对线性系统的分析,系统的数学模型的求解,可分为时间域方法和变换域方法。

这里主要讨论以频率特性为主要研究对象,通过傅里叶变换以频率为独立变量。

设输入信号)(t v in ,其频谱)(ωj V in ;系统的单位冲激响应)(t h ,系统的频率特性
)(ωj H ;输出信号)(t v out ,其频谱)(ωj V out ,则
时间域中输入与输出的关系
)()()(t h t v t v in out *=
频率域中输入与输出的关系
)()()(ωωωj H j V j V in out ⋅=
时间域方法和变换域方法并没有本质区别,两种方法都是将输入信号分解为某种基本单元,在这些基本单元的作用下求得系统的响应,然后再叠加。

变换域方法可以将时域分析中的微分、积分运算转化为代数运算,将卷积积分变换为乘法;在信号处理时,将输入时间信号用一组变换系数(谱线)来表示,根据信号占有的频带与系统通带间的关系来分析信号传输,判别信号中带有特征性的分量,比时域法简便和直观。

三、实验方法:
1. 输入信号的选取
这里输入信号选取周期矩形信号,并且要求
τ
T
不为整数。

这是因为周期矩形信号具有丰富的谐波分量,通过观察系统的输入、输出波形的谐波的变化,分析系统滤波特性。

周期矩形信号可以分解为直流分量和许多谐波分量;由于测量频率点的数目有限,因此需要排除谐波幅度为零的频率点,周期矩形信号谐波幅度为零的频率点是
Ω
KT
,其中1=K 、2、3、… 。

图11.1 输入的周期矩形信号时域波形
t
图11.2 输入的周期矩形信号幅度频谱
2.线性系统的系统函数幅度频率特性分析 (1)RL 低通网络
(a ) RL 电路 (b ) 幅频特性曲线
图11.3 RL 电路及其幅频特性曲线
)()()(t v dt
t dv R L t v i o o =⋅+
输入周期矩形信号,通过RL 低通网络的输出波形如下:
图11.4 通过RL 低通网络的输入、输出信号
V )(ω
j V out
)
(s t μ
)
(s t μ
对比输入、输出信号,可以看到输出信号的跳变部分被平滑,说明输入信号通过RL 低通网络后,滤除高频分量。

描述RL 低通网络的系统函数的频率特性为
L
R j L R j V j V j H i o +
=
=
ωωωω)
()
()(
(2)RC 高通网络
(a ) RC 电路
(b ) 幅频特性曲线
图11.5 RC 电路及其幅频特性曲线
)()(1
)( t v dt t v RC t v i t o o =⋅+⎰∞
-
输入周期矩形信号,通过RC 高通网络的输出波形如下:
图11.6 通过RC 高通网络的输入、输出信号
对比输入、输出信号,可以看到输出信号的跳变部分被保留,说明输入信号通过RC 高通网络后,滤除低频分量。

描述RC 高通网络的系统函数的频率特性为
V )
(ωj out
)
(s t μ
)
(s t μ
RC
j j j V j V j H i o 1)
()
()(+
=
=
ωωωωω
四、实验实验设备与器件
1. 函数信号发生器 2. 选频电平表 3. 双踪示波器 4. 实验箱
5. 电阻、电感、电容若干
五、实验内容
1. 仪器使用与调试(参见实验一)
输入信号选取:周期方波信号,周期s T μ200=,脉冲宽度s μτ60=,脉冲幅度V V p 5=。

2. RL 低通网络
在实验箱上连接成RL 电路(4.7mH 电感、220Ω电阻)。

分别测量输入、输出的时域波形;分别测量RL 低通电路的输入、输出信号的基波到第十次谐波,并记录测量的各次谐波频率)(KHz f 及对应谐波频率的幅度)(dB V 。

测量图如下:
图11.7 RL 低通电路测量图
RL 低通电路仿真图
3.RC高通网络
在实验箱上连接成RC电路(47nF电容、220Ω电阻)。

测量数据的要求同RL低通电路。

测量电路如下:
图11.8 RC高通电路测量图
RC高通电路仿真图。
