电动车仪表说明书

合集下载

比亚迪汉ev纯电动仪表盘说明

比亚迪汉ev纯电动仪表盘说明

比亚迪汉ev纯电动仪表盘说明汽车仪表灯有三种颜色的提示灯,分别是绿色、黄色和红色。

绿色:表示车辆正常。

黄色:起警示作用,车辆可以正常行驶,但车辆处在不正常的状态,需要停车进行检查。

红色:起警告作用,车辆已经无法正常行驶。

安全带未系指示灯:电源挡位位于"OK"挡时,若前排和后排(装有时)任一座椅安全带未扣紧,则座椅安全带指示灯点亮。

直至扣紧安全带,否则指示灯持续点亮。

SRS故障警告灯:电源挡位位于"OK"挡时,此警告灯点亮,如果安全气囊系统工作正常,则几秒后此警告火灯熄灭。

此警告火灯用于监控安全气囊ECU、碰撞传感器、充气装置、警告灯、接线和电源。

转向系统故障警告灯:转向系统出现故障,此警告灯常亮时,建议将车辆送到比亚迪汽车授权服务店进行检查。

驻车系统故障警告灯:当制动液位低且制动系统故障时,此警告灯点亮,如果发生下列任何一种情况,请立刻将车辆停在安全的地方,并建议与比亚迪汽车授权服务店联系。

低压供电系统故障警告灯:如果在驾驶中此灯点亮,表示 DC系统或低压供电系统存在问题。

关闭空调、风扇、收音机等,建议将车直接开到最近的比亚迪汽车授权服务店进行修理。

动力电池过热警告灯:如果此指示灯点亮。

表示动力电池温度太高,须停车降温。

动力电池过热警告灯闪烁时,建议立即安全停车并尽快撤离车辆。

动力电池故障警告灯:当整车电源挡位刚切换到"OK"挡时,此灯点亮。

如果动力电池系统工作正常,则几秒钟后此灯熄灭。

此后,如果系统发生故障,此灯将再次点亮。

建议尽快与比亚迪汽车授权服务店联系检查车辆。

动力系统故障警告灯:如果动力系统发生故障,此警告灯点亮。

交通标志识别指示灯:此指示图标点亮时,代表系统识别到当前路段的限速值。

鸿日s1pro仪表盘使用说明

鸿日s1pro仪表盘使用说明

鸿日s1pro仪表盘使用说明

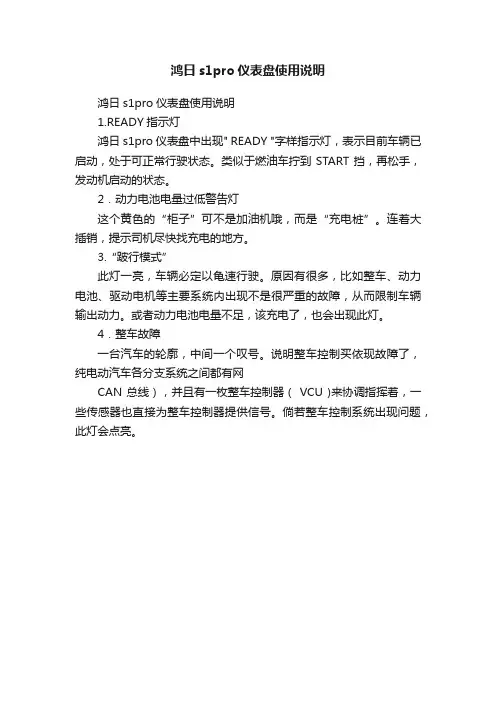

鸿日s1pro仪表盘使用说明
1.READY指示灯
鸿日s1pro仪表盘中出现" READY "字样指示灯,表示目前车辆已启动,处于可正常行驶状态。

类似于燃油车拧到 START 挡,再松手,发动机启动的状态。

2.动力电池电量过低警告灯
这个黄色的“柜子”可不是加油机哦,而是“充电桩”。

连着大插销,提示司机尽快找充电的地方。

3.“跛行模式”
此灯一亮,车辆必定以龟速行驶。

原因有很多,比如整车、动力电池、驱动电机等主要系统内出现不是很严重的故障,从而限制车辆输出动力。

或者动力电池电量不足,该充电了,也会出现此灯。

4.整车故障
一台汽车的轮廓,中间一个叹号。

说明整车控制买依现故障了,纯电动汽车各分支系统之间都有网
CAN 总线),并且有一枚整车控制器( VCU )来协调指挥着,一些传感器也直接为整车控制器提供信号。

倘若整车控制系统出现问题,此灯会点亮。

雅迪电动车液晶仪表盘说明(一)

雅迪电动车液晶仪表盘说明(一)

雅迪电动车液晶仪表盘说明(一)
雅迪电动车液晶仪表盘说明
仪表盘功能概述
•仪表盘是雅迪电动车的核心零部件之一,用于显示车辆的各项信息。

•仪表盘采用液晶显示屏,支持多种功能和操作。

主要功能特点
•速度显示:准确显示当前车速。

•电量显示:实时显示电池剩余电量,帮助您合理安排充电。

•里程统计:记录车辆行驶的总里程数。

•剩余里程估算:根据当前电量和车辆行驶状态,预估剩余可行驶里程。

•智能提示:提醒您及时充电、保养等重要事项。

•时间显示:显示当前的时间,方便您掌握时间。

•背光调节:支持调节仪表盘的背光亮度,适应不同环境光线。

•车辆故障提示:及时报警和提醒,保障行驶安全。

操作说明
1.开机/关机:按下电源按钮,长按3秒以上可开机/关机。

2.功能切换:使用方向键或滚轮可以在不同功能之间进行切换。

3.设置操作:长按方向键或滚轮进入设定模式,根据屏幕提示进行
相关设置。

4.调节背光亮度:在亮度调节模式下,可通过方向键或滚轮上下调
节背光亮度。

5.警报处理:当仪表盘显示故障警报时,立即寻找专业技术人员检
修。

注意事项
•请勿在行驶过程中操作仪表盘,以免分散注意力造成危险。

•仪表盘使用过程中如有异常情况,请及时联系雅迪电动车售后服务热线。

提示:以上仅为常见功能和操作说明,详细内容请参考产品说明书或咨询售后服务。

Sciwil GZ3-LCD电动车仪表用户说明书

Sciwil GZ3-LCD电动车仪表用户说明书

USERS GUIDE GZ3-LCD目录用户说明 (1)1.外观尺寸 (2)2.工作电压及接线方式 (2)2.1工作电压 (2)2.2接线方式 (3)3.功能概述及按钮定义 (4)3.1功能概述 (4)3.2控制器功能 (4)3.3正常显示区域 (4)3.4设置 (5)3.5通讯协议 (6)3.6按键定义 (6)3.7错误代码说明 (7)3.8打码标记说明 (8)4.用户注意事项 (9)5.安装说明 (9)6.用户设置 (10)6.1开机/关机 (10)7.开机前准备 (10)8.品质保证和保修条款 (10)9.版本号 (11)用户说明尊敬的用户,为了更好的操作您的电动车,请在使用前仔细阅读 GZ3 仪表的说明书。

我们将以最简洁的语言告诉您仪表使用的每一个环节,包括从硬件的安装、设置到仪表的正常使用。

同时帮助您解决有可能出现的困惑与障碍。

No.9, Huashan Road, Xinbei Dist.changzhou,213002, CNFax:+0086 ************* Tel: +0086 ************* 1.外观尺寸1.1主要材质及颜色GZ3产品外壳材质为ABS,液晶透明窗为进口高硬度亚克力,硬度值相当于钢化玻璃。

产品允许在-20℃到 60℃温度中正常使用,并且能保证良好的机械性能。

实物图及尺寸如下图(单位:mm)2.工作电压及接线方式2.1工作电压DC24--60V 兼容(仪表选择设定),其他电压可以定制。

No.9, Huashan Road, Xinbei Dist.changzhou,213002, CNFax:+0086 ************* Tel: +0086 ************* 2.2接线方式注:部分产品的引线采用防水接插件,用户无法看到线束内的引线颜色。

No.9, Huashan Road, Xinbei Dist.changzhou,213002, CNFax:+0086 ************* Tel: +0086 ************* 3.功能概述及按钮定义3.1功能概述GZ3 为您提供了多种功能及显示,以满足您的骑行需要。

欧派电动车仪表盘说明书

欧派电动车仪表盘说明书

欧派电动车仪表盘说明书一、引言欧派电动车仪表盘是车辆上的一个重要部件,它提供了诸如车速、电池电量、里程等关键信息,帮助驾驶员了解车辆的状态。

本说明书旨在向用户介绍欧派电动车仪表盘的功能、使用方法及常见故障处理。

二、功能概述欧派电动车仪表盘提供了以下主要功能:1. 车速显示:仪表盘上的速度表可以准确显示当前车辆的行驶速度,帮助驾驶员掌握车辆行驶状态。

2. 电池电量显示:仪表盘上的电池电量指示灯可以实时显示电池的剩余电量,提醒驾驶员及时充电。

3. 里程显示:仪表盘上的里程显示功能可以显示车辆已行驶的总里程数,帮助驾驶员合理安排行程。

4. 告警功能:仪表盘会及时发出警报声音和警示灯,提醒驾驶员注意车辆故障或异常状态。

三、使用方法1. 启动仪表盘:通过钥匙启动车辆后,仪表盘将自动点亮并显示车速、电池电量等相关信息。

2. 车速显示:仪表盘上的速度表以刻度的方式显示车速,驾驶员可以直观地了解车辆当前的行驶速度。

3. 电池电量显示:仪表盘上的电池电量指示灯以不同颜色或不同电量刻度显示电池的剩余电量,驾驶员可以根据电量情况及时决定是否充电。

4. 里程显示:仪表盘上的里程显示功能可显示车辆已行驶的总里程数,驾驶员可以根据里程情况规划行程及保养车辆。

5. 告警功能:当仪表盘探测到车辆故障或异常状态时,会发出警报声音并点亮警示灯,驾驶员应及时处理故障或联系售后服务人员。

四、常见故障处理1. 仪表盘不亮:可能是电池电量不足或电路故障导致,请检查电池电量及车辆电路并及时维修。

2. 速度表不准确:可能是传感器故障或线路接触不良,请检查相关传感器及线路并进行修复。

3. 电池电量显示异常:可能是电池损坏或测量电路故障,请检查电池及相关测量电路并进行维修或更换。

4. 告警灯常亮:可能是车辆出现故障或异常状态,请及时检查车辆并联系售后服务人员进行维修。

五、注意事项1. 驾驶员在行驶过程中应时刻关注仪表盘上的信息,特别是车速和电池电量,以确保行驶安全和续航能力。

赛克电动车仪表说明

赛克电动车仪表说明

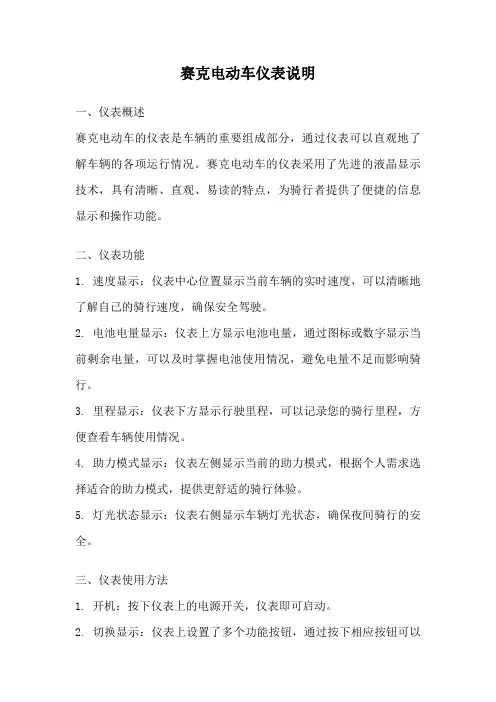

赛克电动车仪表说明一、仪表概述赛克电动车的仪表是车辆的重要组成部分,通过仪表可以直观地了解车辆的各项运行情况。

赛克电动车的仪表采用了先进的液晶显示技术,具有清晰、直观、易读的特点,为骑行者提供了便捷的信息显示和操作功能。

二、仪表功能1. 速度显示:仪表中心位置显示当前车辆的实时速度,可以清晰地了解自己的骑行速度,确保安全驾驶。

2. 电池电量显示:仪表上方显示电池电量,通过图标或数字显示当前剩余电量,可以及时掌握电池使用情况,避免电量不足而影响骑行。

3. 里程显示:仪表下方显示行驶里程,可以记录您的骑行里程,方便查看车辆使用情况。

4. 助力模式显示:仪表左侧显示当前的助力模式,根据个人需求选择适合的助力模式,提供更舒适的骑行体验。

5. 灯光状态显示:仪表右侧显示车辆灯光状态,确保夜间骑行的安全。

三、仪表使用方法1. 开机:按下仪表上的电源开关,仪表即可启动。

2. 切换显示:仪表上设置了多个功能按钮,通过按下相应按钮可以切换不同的显示界面,以满足不同需求。

3. 调整亮度:仪表上设有亮度调节功能,可根据亮度需求进行调节,确保在不同光线条件下都能清晰地读取信息。

4. 重置里程:在里程显示界面长按相应按钮,即可重置行驶里程,方便记录不同段落的骑行里程。

5. 充电提示:当电池电量过低时,仪表会发出相应的充电提示,及时提醒骑行者进行充电。

四、注意事项1. 仪表是车辆的重要部件,请保持仪表干燥、清洁,避免水、油等液体进入仪表内部,以免损坏。

2. 请按照说明书正确操作仪表,避免误操作导致故障。

3. 在骑行过程中,应时刻关注仪表显示的信息,确保安全骑行。

4. 若发现仪表故障,请及时联系售后服务进行维修或更换,切勿私自拆卸或修理。

总结:赛克电动车仪表通过直观、清晰的信息显示,为骑行者提供了便捷的车辆运行信息。

通过仪表,骑行者可以了解实时速度、电池电量、行驶里程等重要信息,从而更好地掌握车辆运行状况,确保安全骑行。

在使用过程中,应注意保持仪表的干燥、清洁,正确操作仪表,并及时联系售后服务解决故障。

KT-LCD4型电动助力车专用仪表用户手册说明书

KT-LCD4型电动助力车专用仪表用户手册说明书

用户手册User Manual KT-LCD4型电动助力车专用仪表目录前言 (4)外形图与尺寸 (4)仪表主体外形尺寸 (4)按钮盒外形尺寸 (5)主要材质与颜色 (5)接线示意 (5)安装说明 (5)φ22.2车把直径安装图示 (6)安装实物图示 (6)功能概述 (7)仪表显示内容 (8)按钮定义 (8)常规操作 (9)开机和关机 (8)显示界面 (9)助力比(或转把)档位切换 (10)助推功能 (11)巡航功能 (12)开启仪表背光和车灯 (12)刹车状态显示 (13)剩余电量显示 (13)单次数据清除 (16)自动提示界面 (16)故障代码显示 (16)用户设置项目 (16)常规项目设置 (16)最高骑行速度 (16)轮径 (17)公制和英制单位 (18)退出常规项目设置 (18)P 参数设置 (19)P1电机特性参数设置 (19)P2轮圈转速脉冲信号设置 (20)P3助力控制模式设置 (20)P4转把启动设置 (21)P5电量监测设置 (22)退出 P参数设置 (22)C 参数设置 (23)C1助力传感器类型及参数设置 (23)C2电机相位分类编码设置 (24)C3助力比档位初始化设置 (25)C4转把功能设置 (26)C5控制器最大电流调整设置 (27)C6仪表背光亮度调节设置 (28)C7巡航功能设置 (29)C8电机运行温度显示设置 (30)C9仪表开机密码设置 (31)C10 自动恢复出厂设置 (32)C11 仪表属性设置 (33)C12 控制器最低电压调整设置 (34)C13 控制器ABS刹车及反充电控制参数设置 (35)C14 助力微调参数设置 (36)参数复制 (39)用户设置注意事项 (40)版本信息 (41)前言尊敬的用户,为使您能正确的使用KT-LCD4型液晶显示仪表,请详细阅读本使用手册。

手册将以图文并茂的方式助您了解和熟悉仪表功能,指导您如何操作仪表、如何设置项目参数、如何实现电机、控制器与仪表三者达到最佳匹配状态,提升电动车电控性能。

速美德电动车仪表说明书

速美德电动车仪表说明书

速美德电动车仪表说明书
1、首先将启动钥匙插入,然后顺时针转向“ON”的位置,接通电瓶车电源。

2、仪表盘主要显示行驶速度和电池电量,接通后电量指针由零指向实际值。

3、调节左右后视镜至合适位置,可直接扳动后视镜下方。

4、转动右边的调速转把启动电瓶车,转把旁边有绿色的换挡按钮,有“经济”、“动力”、“高速”三个挡位可选择,喇叭按钮则在换挡按钮左边。

5、快速转动调速转把可进行提速,减速时需松开调速转把并捏住刹车。

6、左边把手附近有左右方向灯开关,左右拨动即为打方向灯,中间突出按钮为取消方向灯。

7、方向灯开关上方为近光、远光灯按钮,在此之前需将右边把手附近的相应开关拨到左边。

8、同时,仪表盘上也有方向灯及夜间灯开启的指示。

斯波兹曼电动车显示屏说明书

斯波兹曼电动车显示屏说明书

斯波兹曼电动车显示屏说明书一、产品概述斯波兹曼电动车显示屏是一种用于电动车的智能控制器,通过该显示屏可以实现对电动车的各项功能的监控和调节。

它采用高清晰度液晶显示屏,用户可以通过触摸屏进行操作,方便快捷。

二、显示屏介绍1. 显示屏尺寸:斯波兹曼电动车显示屏采用7寸高清晰度彩色液晶屏,显示效果清晰明亮,色彩鲜艳。

2. 操作方式:显示屏支持触摸操作,用户可以通过触摸屏上的按钮进行各项功能的操作。

触摸屏响应灵敏,操作方便。

3. 显示内容:显示屏可以显示电动车的速度、里程、剩余电量、电压等信息。

同时,还可以显示电动车的工作状态、故障代码等重要信息,帮助用户及时了解车辆的运行情况。

4. 显示界面:显示屏界面简洁明了,采用图标和文字相结合的方式,用户可以一目了然地了解各项功能和参数。

三、功能特点1. 车辆状态监控:显示屏可以实时监测电动车的各项状态,包括电池电量、充电状态、电机温度等,帮助用户及时了解车辆的工作情况。

2. 故障诊断:显示屏可以显示电动车的故障代码,当车辆出现故障时,用户可以通过显示屏上的提示信息了解故障原因,以便及时修复。

3. 多种驾驶模式:显示屏支持多种驾驶模式的切换,用户可以根据需求选择不同的模式,如普通模式、运动模式、节能模式等,以满足不同的行驶需求。

4. 信息提醒:显示屏可以通过声音和震动的方式提醒用户,如超速提醒、低电量提醒等,确保用户的安全和方便。

5. 数据记录:显示屏可以记录车辆的行驶数据,如里程、速度等,用户可以随时查看和导出这些数据,为用户提供更好的使用体验和管理便利。

四、使用方法1. 开机:长按显示屏上的电源按钮,待显示屏亮起后松开按钮即可。

2. 功能操作:通过触摸屏上的图标或按钮进行相应的功能操作,如调节速度、切换驾驶模式等。

3. 停机:长按显示屏上的电源按钮,待显示屏关闭后松开按钮即可。

五、注意事项1. 使用前请仔细阅读本说明书,了解显示屏的功能和操作方法。

2. 请遵守交通法规,安全驾驶。

061-韩国(CAN)电动车仪表说明书

061-韩国(CAN)电动车仪表说明书

061-韩国(CAN)电动车仪表说明书User Manual for DKD speedometer with CAN●仪表功能●Function1、左转向灯(绿色)。

信号:左转向灯。

同步转向灯亮灭。

1.Left-turn indicator(Green).Signal:Left-turn indicator.Synchronous turn signal on2、电流指示单位:*5A或*10A根据车型选择。

2.Current indicating unit:x5A or x10A,according to your vehicle model.3、4个指示图标刹车指示灯:机械刹车或电子刹车时,指示灯亮。

控制器故障:控制器故障,指示灯亮。

电机故障:霍尔故障或电机缺相时,指示灯亮。

转把故障:转把故障或防飞车保护时,指示灯亮。

3.4Indicator iconsBrake indicator:When the mechanical brake or electronic brake is applied,the indicator light is on.Controller failure:The controller is faulty and the indicator is on.Motor failure:When the Hall is faulty or the motor is out of phase,the indicator lights up.Turning the fault:When the fault is turned off or the anti-flying protection is applied,theindicator light is on.4、电耗指示。

4.Power consumption indication5、速度指示条:当控制器一线通信号没有接入的时候显示速度。

新日电动车液晶仪表说明书

新日电动车液晶仪表说明书

新日电动车液晶仪表说明书摘要:一、新日电动车液晶仪表简介1.仪表的功能与特点2.适用范围与型号二、新日电动车液晶仪表的使用方法1.仪表的开启与关闭2.仪表的读数与操作3.常见问题的处理方法三、新日电动车液晶仪表的维护与保养1.日常清洁与保养2.电池寿命与更换3.软件升级与功能优化四、新日电动车液晶仪表的安全注意事项1.使用环境与条件2.防止意外损坏3.遵守交通规则与安全驾驶正文:新日电动车液晶仪表说明书新日电动车液晶仪表是一款集成了多种功能的高科技产品,为您的骑行带来便捷与安全。

在开始使用之前,请仔细阅读以下说明书,确保正确操作并维护液晶仪表。

一、新日电动车液晶仪表简介新日电动车液晶仪表具有以下功能与特点:1.多功能显示:速度、里程、电量、时间等实时数据一目了然。

2.阳光下可视:高亮度显示,适应各种光线条件。

3.操作简便:一键式操作,方便快捷。

4.自动背光:根据环境光线自动调整显示亮度,节能环保。

适用范围:适用于新日电动车的各类型号。

请根据您的电动车型号选择相应的液晶仪表。

二、新日电动车液晶仪表的使用方法1.仪表的开启与关闭:当电动车启动时,液晶仪表会自动开启;当电动车熄火时,液晶仪表会自动关闭。

2.仪表的读数与操作:通过观察液晶屏幕,您可以轻松获取当前速度、里程、电量等数据。

如需进行操作,请按下仪表上的按键。

3.常见问题的处理方法:若液晶屏幕出现模糊、闪烁等现象,请检查电池连接是否正常,或联系售后服务进行处理。

三、新日电动车液晶仪表的维护与保养1.日常清洁与保养:使用柔软的干布擦拭液晶屏幕,避免使用含有酒精或其他有溶剂的清洁剂。

2.电池寿命与更换:电池寿命根据使用频率与充电次数有所不同。

当电池寿命接近终点时,请及时联系售后服务进行更换。

3.软件升级与功能优化:新日电动车液晶仪表支持软件升级,以实现功能的优化与拓展。

请关注新日电动车官方网站,了解相关升级信息。

四、新日电动车液晶仪表的安全注意事项1.使用环境与条件:请勿在高温、潮湿、振动等恶劣环境中使用液晶仪表,以免影响使用寿命。

YD1200DT—48A显示器说明

YD1200DT—48A显示器说明

YD1200DT—48A显示器说明
1、驻车指示灯
驻车制动手柄(即手刹)拉起时,此灯点亮。

手刹被放下时,该指示灯自动熄灭。

在有的车型上,刹车液不足时此灯会亮。

2、电瓶指示灯
显尿蓄电池工作状态的指示灯。

接通电门后亮起,发动机启动后熄灭。

如果不亮或长亮不灭应立即检查发电机及电路。

3、刹车盘指示灯
显示刹车盘片磨损情况的指示灯。

正常情况下此灯熄灭,点亮时提示车主应及时更换故障或磨损过渡刹车片,修复后熄灭。

4、水温指示灯
显显发动机冷却液温度过高的指示灯,此灯点亮报警时,应即时停车并关闭发动机,待冷却至正常温度后再继续行驶。

5、安全气囊指示灯
显显安全气囊工作状态的指示灯,接通电门后点亮,约3到4秒后熄灭,表示系统正常,不亮或常量表示系统存在故障。

6、ABS指示灯
接通电门后点亮,约3到4秒后熄灭,表示系统正常。

不亮或长亮则表示系统故障,此时可以继续低速行驶,但应避免急刹车。

7、车门状态指示灯
显示车门是否完全关闭的指示灯,门打开或未能关闭时,相应的指示灯亮起,提车主车门未关好,门关闭后熄灭。

神龙展拓电动车仪表说明书

神龙展拓电动车仪表说明书

神龙展拓电动车仪表说明书
一、性能介绍
组合仪表采用全MCU控制,四表均采用步进电机驱动指针指示。

仪表内部电源采用高压级电源芯片,仪表由蓄电池直接供电,工作电压范围宽,从28V~60V 供电都可正常工作。

仪表接线插头上有“蓄电池负”端口和“DC-DC 负”端口,适合于两种电源不共地的汽车。

但如果汽车上两种电源是共地的,也只需把仪表“蓄电池负”端口和“DC-DC 负”端口合并连接即可。

该仪表包含车速里程表,电压表,电量表,电流表及15 种报警指示灯,另外还有累计、小计里程LCD显示,低电压自动报警指示等功能,预制故障代码通讯线。

是目前较为先进的电动车专用组合仪表。

该仪表具有较高指示精度,抗干扰性强,外形美观,性能优越,只需外配车速传感器和分流器,是各大电动汽车制造厂商广泛选用的产品。

二、技术指标
电压表测量范围:0~60V 指示误差:士2%
电流表测量范围:0~300A(400A)指示误差:士5%
车速表测量范围:0~80km/h 指示误差:符合QC/T594-1999《汽车摩托车用电子车速里程
表》
最大累计里程:999999 km最大日计里程:999.9 km
使用环境温度:-35℃~+75℃
另附
四、注意事项
1、分流器至仪表连线(电流信号线)采用双芯屏蔽线。

2仪线包括两种电源)应单独接地,避免与其它负载共用地线。

3车池电、车桥总减速比、轮胎直径、车速传感器每转一周的输出脉冲数及采用分流器安培值。

电动车仪表说明书

电动车仪表说明书
使用 300A/75mV 的分流器。把分流器串接在电源主回路中。且分流器负极、仪表负极 都直接从蓄电池负极直接引线。分流器正极接仪表正极,分流器负极接仪表负极。
广州迈凯电子科技有限公司 | 2
3.电压表 内容:
以指针方式实时显示电压。指示范围:30~90(V) 要求: 电压波动范围小于 1V,误差小于正负 0.5V。 操作方法:

光 灯 开 关
远分 光流 灯器 开负 关极
电 流 信 号


12V- - DC + 12V+ +-
电池组
+ 负载 -
控制器
分流器 -
广州迈凯电子科技有限公司 | 4
产品实物
二、技术参数:
电源说明: 正常工作电压 30V-72V 指示灯工作电压为 12V 转速传感器脉冲高电平为 5~12V
1.指示灯 内容:
左转向灯(绿色)、右转向灯 (绿色)、远光灯(蓝色) 、前雾灯(绿色)、驻车制动 灯(红色)、后雾灯(黄色)、近光灯(绿色)、位置灯(绿色)、倒车灯(绿色) 操作方法:
B、停止电流表工作,小时计应该停止工作。
6.车速 内容:以指针方式实时显示当前的转速。指示范围 0~60 公里/小时。 要求:
误差范围 0~+3 公里/小时。
7.里程 内容:以 LCD 屏实时显示的里程。且关机时记忆上次工作里程。 要求:
关机记忆里程最大误差为 0.1 公里。
广州迈凯电子科技有限公司 | 3
电动车说明书电动车使用说明书电动车充电器说明书好孩子电动车说明书雅马哈电动车说明书新日电动车说明书爱玛电动车说明书狮龙电动车说明书电动车仪表盘电动车液晶仪表
电科技有限公司
2010 年

电动车组合仪表使用说明书

电动车组合仪表使用说明书

电动车组合仪表使用说明书一.用途电动车组合仪表是专门为电动车辆设计的一款车辆仪表。

他能及时反映电动车运行时的蓄电池放电电流、蓄电池剩余电量、车速、累计行驶里程、各种灯光使用以及控制器出现故障时以数字代码反映故障源的显示。

由于采用步进电机驱动指针,因此有很好的抗振性能。

二.型号和功能型号:YB—1 YB—2功能:1.蓄电池放电电流值的指针式指示2.车速(公里、英里)指针式指示3.累计行驶(公里、英里)里程液晶显示4.蓄电池剩余电量指针式指示5.远光灯、转向灯开启显示,仪表面板灯光照明6.蓄电池电量不足、倒车、控制器故障、停车、刹车状态图标显示7.数字代码显示控制器故障源(仅与本公司生产的控制器配套使用有此功能)三.技术参数仪表工作电压直流12V (应与动力蓄电池完全电气隔离)蓄电池放电电流指示0—450A ±5%电流传感输入信号模拟信号,1V/100A车速指示0—80Km / h (0—50Mp / h) ±5%车速传感输入信号脉冲方波信号,高电平≥10V,低电平≤0.3V累计里程显示0—99999.9Km ±5%蓄电池剩余电量0—100% ±10%各种灯光、图标显示输入信号 12V正极故障源显示代码个数 9个* 车速指示有0—40Km/h和0—120Km/h的量程四.安装尺寸五.使用注意事项1.在使用本仪表前需事先向我公司提供:动力蓄电池电压、电机转动一圈车速传感器输出的脉冲个数、电机至轮胎传动总减速比、轮胎直径等四个参数,以便编制程序写入表内。

2.仪表的12V工作电源必须与动力蓄电池电气隔离,否则容易受到干扰而无法正常工作。

3. 12V的全部用电设备必须采用“双线”供电制,不能使用“一线一搭铁”的方法。

3.车辆的电锁开关在断开后,仪表必须维持12V工作电源电压达2秒钟以上,否则蓄电池电量表指针可能回不到“0”位置。

4.与仪表配套使用的车速传感器、电流传感器的12V工作电源负极必须可靠地与仪表的12V 工作电源负极相连。

恩途电车屏幕使用说明书

恩途电车屏幕使用说明书

恩途电车屏幕使用说明书
1、电池电量图标
这个图标是电动车显示屏上最基本的图标之一,它代表着电池的电量。

通常情况下,电池电量图标会显示电池电量的百分比,以便您了解电池的剩余电量。

当电池电量低于一定水平时,这个图标会闪烁提醒您需要充电。

2、速度图标
速度图标代表着电动车的速度,通常以公里/小时为单位显示。

这个图标可以帮助您了解您的行驶速度,以便您在行驶过程中更加安全。

3、档位图标
档位图标显示的是电动车的档位,通常有三个档位:低速、中速和高速。

这个图标可以帮助您了解当前的档位,以便您在行驶过程中选择合适的档位。

4、充电状态图标
当您的电动车正在充电时,充电状态图标会显示在显示屏上。

这个图标可以帮助您了解电动车正在充电的状态,以便您在充电过程中做好相应的准备。

5、故障警示图标
当电动车出现故障时,故障警示图标会在显示屏上闪烁。

这个图标可以帮助您及时发现故障,并采取相应的措施。

赛250mini仪表盘使用说明

赛250mini仪表盘使用说明

赛250mini仪表盘使用说明
1、左半区域
有左侧指示灯、日期时间显示、车辆状态显示、驱动功率限制指示灯、总计里程、小计里程、亮度调节、电压电流等数据显示、ABS防抱死系统故障警告灯0。

2、中间区域
仪表盘上方的指示灯从左至右分别为前大灯、后雾灯、远光灯、制动系统警告灯、充电线连接指示灯、充电状态指示灯、安全带未系警告灯0、电机过热警告灯、胎压监测系统故障警告灯,下面则是左转向灯、右转向灯、车速表以及下方的文字信息提示。

3、右侧区域
能量回收指示灯、车辆电量表、READY指示灯、绝缘警告灯、安全气囊故障警告灯、电动助力转向故障警告灯0、真空泵故障警告灯、系统故障警告灯、整车瞬时功率表、当前车辆驾驶模式、动力电池电量低警告灯、续航里程表、蓄电池故障警告灯。

雅迪TDR2695z说明书

雅迪TDR2695z说明书

雅迪TDR2695z说明书
1、驻车指示灯
驻车制动手柄(即手刹)拉起时,此灯点亮。

手刹被放下时,该指示灯自动熄灭。

在有的车型上,刹车液不足时此灯会亮。

2、电瓶指示灯
显示蓄电池工作状态的指示灯。

接通电门后亮起,发动机启动后熄灭。

如果不亮或长亮不灭应立即检查发电机及电路。

3、刹车盘指示灯
显示刹车盘片磨损情况的指示灯。

正常情况下此灯熄灭,点亮时提示车主应及时更换故障或磨损过渡刹车片,修复后熄灭。

4、水温指示灯
显示发动机冷却液温度过高的指示灯,此灯点亮报警时,应即时停车并关闭发动机,待冷却至正常温度后再继续行驶。

5、安全气囊指示灯
显示安全气囊工作状态的指示灯,接通电门后点亮,约3-4秒后熄灭,表示系统正常,不亮或常量表示系统存在故障。

6、ABS指示灯
接通电门后点亮,约3-4秒后熄灭,表示系统正常。

不亮或长亮则表示系统故障,此时可以继续低速行驶,但应避免急刹车。

7、车门状态指示灯
显示车门是否完全关闭的指示灯,车门打开或未能关闭时,相应的指示灯亮起,提示车主车门未关好,车门关闭后熄灭。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电动车组合仪表
MKYB-A4812



广州迈凯电子科技有限公司
2010年
一、概述:
MKYB电动车数字组合仪表采用了先进的电子技术成果,对输入信号进行了高精度的数字化处理,主要有指示灯、电流表、电压表、电量表、以及小时计、车速表、里程表7部分组成。

液晶显示器通过内部微处理器的控制能显示多种信息,十段数码显示条可以清晰的显示车辆电池的状态,六组状态指示灯可以实时准确的指示车辆的状态。

该仪表克服了传统仪表精度差,稳定度不高,参数修改和扩展困难,发热量大,耗电多,易损坏,开放性差等缺点,具有外形美观、性能稳定、易扩展的优点。

是各种电动轿车、游览车、牵引车、高尔夫球车的理想配置。

产品实物
二、技术参数:
电源说明:
正常工作电压30V-72V
指示灯工作电压为12V
转速传感器脉冲高电平为5~12V
1.指示灯
内容:
左转向灯(绿色)、右转向灯(绿色)、远光灯(蓝色)、前雾灯(绿色)、驻车制动灯(红色)、后雾灯(黄色)、近光灯(绿色)、位置灯(绿色)、倒车灯(绿色)
操作方法:
把“左转向灯、右转向灯、远光灯、前雾灯、驻车制动灯、前雾灯、近光灯、位置灯、倒车灯”信号分别接+12V电源,对应的指示灯应对应点亮,且颜色符合要求。

平时背光灯不点亮。

把“大灯”信号接+12V电源,背光灯应该点亮。

2.电流表
内容:
以指针方式实时显示电流。

指示范围:0~300(A)
标准:
电流波动范围小于4A,误差小于正负4A。

操作方法:
使用300A/75mV的分流器。

把分流器串接在电源主回路中。

且分流器负极、仪表负极都直接从蓄电池负极直接引线。

分流器正极接仪表正极,分流器负极接仪表负极。

3.电压表
内容:
以指针方式实时显示电压。

指示范围:30~90(V)
要求:
电压波动范围小于1V,误差小于正负0.5V。

操作方法:
指针在工作过程中实时指示当前蓄电池的工作电压。

4.电量表
内容:
以2段红色8段绿色LED单格显示。

要求:
1、电量表在指示过程中不允许电量回升;
2、电量指示的下降速度为1格/2分钟;
3、电量指示进入临界报警时,左起第1格和第2格时来回闪亮方式指示,并伴有蜂鸣器鸣响;
4、电量指示进入欠电报警时,左起第1格闪亮方式指示,并伴有蜂鸣器鸣响
操作方法:
电量表在工作过程中实时指示当前蓄电池的电荷容量。

5.小时计
内容:
以LCD屏显示开机工作时间,且关机时记忆上次工作时间。

要求:
在不关机状态下实时显示。

关机记忆最大误差为1分钟。

操作方法:
A、首先保持电流表工作。

对照秒表,观察LCD屏显示的时间跳变1小时的时间是否为60分钟(如果时间急迫需要,可以只观察0.1小时的时间是否为6分钟)。

B、停止电流表工作,小时计应该停止工作。

6.车速
内容:以指针方式实时显示当前的转速。

指示范围0~60公里/小时。

要求:
误差范围0~+3公里/小时。

7.里程
内容:以LCD屏实时显示的里程。

且关机时记忆上次工作里程。

要求:
关机记忆里程最大误差为0.1公里。

三、仪表端口定义(16P)
P1:照明(背光灯)
P2:48V或72V电压信号
P3:电流信号
P4:DC +12V
P5:蓄电池负极(接分流器负极)P6:车速信号(接传感器)
P7:远光灯
P8:近光灯P9:仪表内照明和指示灯负极(12地) P10:制动灯
P11:倒车灯
P12:后雾灯
P13:右转向灯
P14:左转向灯
P15:前雾灯
P16:位置灯
四、仪表接线原理图。
