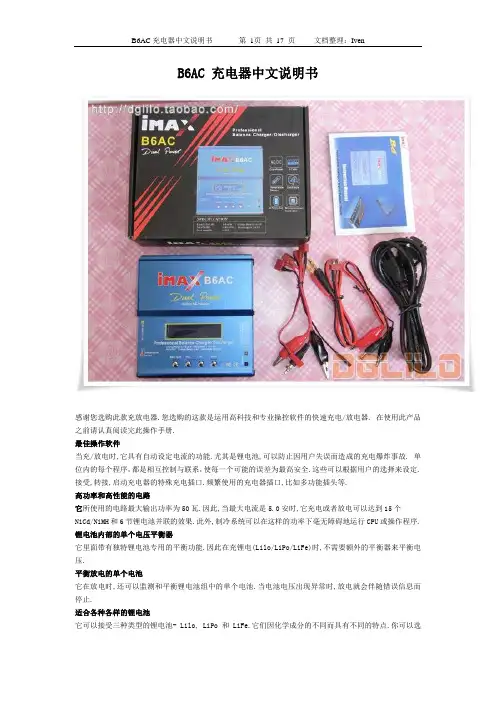

B6AC平衡充电器中文说明书

B6充电器中文说明书

B6充电器中文说明书

一.充电器参数：（精度可调节）

—电压值：DC11.0-18.0V AC100-240, -50/60HZ 12V DC 5A

二.—最大充电功率：50W

—最大放电功率：5W

—充电电流值：0.1-5.0A

—放电电流值：0.1-1.0A

—单个电池的电流：300mah/cell

—镍氢/镍镉电池个数：1-15cell

—锂离子/聚合物级数：1-6节（注：支持Li-Fe电池，即A123）

—PB电池电压：2-20V

二.按键功能Batt. Type / Stop按钮：电池种类以及停止按钮，接电后即可

使用该按钮在主菜单中进行切换，充电时可随时按此键停止；Dec. / Inc.

< Status >按钮：减小以及增加按钮，设置各种数值时Dec.是减小，Inc.是增加，充电时按这两个按钮以浏览电池不同信息；Start / Enter按钮：开始以及确定按钮。三.操作说明

接通电源，即显示主菜单此时可以按Batt. Type / Stop 按钮，在主要的几个菜单中进行切换，它们是：

1)Program Select

LiPo BATT

对锂电池系列进行充放电的主菜单

2)Program Select

MiMH BATT

对镍氢电池进行充放电的主菜单

3)Program Select

NiCd BATT

对镍镉电池进行充放电的主菜单

4)Program Select

Pb BATT

对蓄电池进行充放电的主菜单

5)Program Select

Save Data

保存设定数据菜单

6)Program Select

Load Data

加载数据菜单

7)User Set

Program->

使用者设定菜单

⑴锂电池充放电1.) 充电开机后显示主菜单：Program Select

LiPo BATT

按Start / Enter按钮确定屏幕显示LiPo CHARGE

0.1A 11.08V(3S)

这个是锂电充电，非平衡充，不推荐所以要继续.(适用于不带平衡端子的锂电池)

按Inc. > ，屏幕显示：LiPo BALANCE

0.5A 12.8V(3S)

这个就是锂电平衡充电功能了，我们模型基本要用的就是平衡充电，所以要在这里进行操作，如下：按Start / Enter，A前面的数字闪烁按Dec. < 或者 Inc. >改变改数值大小，这个是充电电流选择，锂聚合物电池最多不可超过1c，也就是4400mah电池最高用4.4a，2200mah电池最高用2.2a，这样类推；建议保守点用0.5c，即4400mah电池用2.2a，依此类推

Dec. < 减小该数值，Inc. > 增加该数值按Start / Enter，V(3S)前面的数字闪烁按Dec. < 或者 Inc. >改变改数值大小，这个是选择电池额定电压，为3.7的倍数，车用电池一般为7.4v，即2S（每3.7v=1S）长按Start / Enter，出现如下屏幕：Battery Check Wait…

如果电池连接不正确，则显示：CONNECTION BREAK

如连接正确，则显示：上行：R: *SER S: *SER (说明一下：R: *SER是指充电器自动检测到的电池节数，S: *SER是你设置的电池节数，如果数值不等，请不要开始充电，以免损坏电池)

下行：CANCEL(STOP)与CONFIRM(ENTER)来回切换此时按Start / Enter开始充电，按Satt. Type / Stop取消充电，返回设置界面

充电界面：Li3S 0.5A 11.08V

BAL 000:08 00086

第一行：锂电节数，即时充电电流，即时电池总电压第二行：充电指示，充电耗时，充进的电量充电指示：充电时显示CHG , 充满之后显示：FULL

***充电过程中可随时按Batt. Type / Stop按钮停止充电

***充电过程中可随时按Start / Enter按钮改变充电电流，改变后记得再次确认即可

***充电过程中可随时按 Inc. > 观看各节电池单独电压

***充电过程中可随时按 Dec. < 观看各设定参数2.）放电在对锂电池系列进行充放电的主菜单中继续按Inc. > ，屏幕显示如下界面：LiPo DISCHARGE

0.1A 12.8V(3S)

按Start / Enter，选择\放电功能，操作方法跟充电一样，设置好放电电流和放电截至电压即可，电压为3的倍数级增减，7.4v锂电请设为6.0V(2S)

***注意：必须同时接上放电接头以及平衡充电接头，方可进行对锂电的充放

***补充：LiPoCHARGE / LiPo FAST CHG具体作用，适用于不带平衡端子的锂聚合物电池充电/锂聚合物快速充电，对于有平衡端的电池不建议使用。因为锂电电芯有明确的电压限制，所以是要求使用平衡充电器进行电压平衡充电，以防止某片电压偏低而导致另一片电压过高而出现危险情况

***LiPo STORAGE功能是用于保存锂电，如果锂电长期不使用，请将锂电充满电后，使用这个功能，将电压放至锂电的长期保存电压即可，使用方法与充电方法雷同，只是放电电流最大只有1Ab

⑵镍氢电池充放电1.）充电主菜单时按Batt. Type / Stop选择到：PROGRAM SELECT NiMH BATT

这个就是镍氢电池充电模式，按Start / Enter，显示：NiMH CHARGE Man

CURRENT *.*A

按Start / Enter，A前面的数字闪烁按Dec. < 或者 Inc. >改变改数值大小，这个是充电电流选择，一般认为1C～1.5C的电流进行充电对电池会比较好.

*** 改变强制充电电流与自动充电电流控制NiMH CHARGE Man

CURRENT *.*A

在这个开始前的充电电流选择界面，B6默认是手动充电电流即后面是 Man字样，在该种充电方式下，充电器会按照你所设置的充电电流进行充电，即强制使用你所设置的充电电流，这样并非好事，因此B6亦可以改变为自动充电电流控制。改变方法：在选择充电电流界面：
