《plc与变频应用技术》课程标准

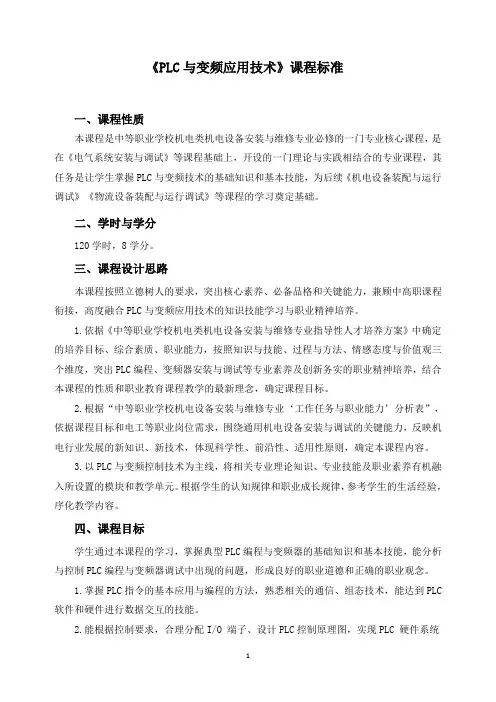

《PLC与变频应用技术》课程标准一、课程性质本课程是中等职业学校机电类机电设备安装与维修专业必修的一门专业核心课程，是在《电气系统安装与调试》等课程基础上，开设的一门理论与实践相结合的专业课程，其任务是让学生掌握PLC与变频技术的基础知识和基本技能，为后续《机电设备装配与运行调试》《物流设备装配与运行调试》等课程的学习奠定基础。
二、学时与学分120学时，8学分。
三、课程设计思路本课程按照立德树人的要求，突出核心素养、必备品格和关键能力，兼顾中高职课程衔接，高度融合PLC与变频应用技术的知识技能学习与职业精神培养。
1.依据《中等职业学校机电类机电设备安装与维修专业指导性人才培养方案》中确定的培养目标、综合素质、职业能力，按照知识与技能、过程与方法、情感态度与价值观三个维度，突出PLC编程、变频器安装与调试等专业素养及创新务实的职业精神培养，结合本课程的性质和职业教育课程教学的最新理念，确定课程目标。
2.根据“中等职业学校机电设备安装与维修专业‘工作任务与职业能力’分析表”，依据课程目标和电工等职业岗位需求，围绕通用机电设备安装与调试的关键能力，反映机电行业发展的新知识、新技术，体现科学性、前沿性、适用性原则，确定本课程内容。
3.以PLC与变频控制技术为主线，将相关专业理论知识、专业技能及职业素养有机融入所设置的模块和教学单元。
根据学生的认知规律和职业成长规律，参考学生的生活经验，序化教学内容。
四、课程目标学生通过本课程的学习，掌握典型PLC编程与变频器的基础知识和基本技能，能分析与控制PLC编程与变频器调试中出现的问题，形成良好的职业道德和正确的职业观念。
1.掌握PLC指令的基本应用与编程的方法，熟悉相关的通信、组态技术，能达到PLC 软件和硬件进行数据交互的技能。
2.能根据控制要求，合理分配I/O 端子、设计PLC控制原理图，实现PLC 硬件系统的正确安装。
3.能选用一种PLC编程软件完成程序的编写、调试、仿真、下载和监控，实现系统的稳定运行。

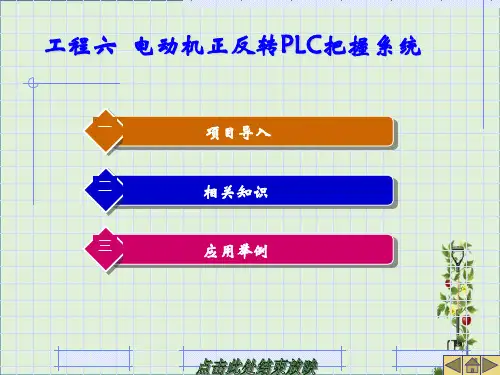

-变频器与PLC应用技术..
〔二〕PLC的根本构造、编程语言、工作原理
1．硬件组成 以微处理器为核心的构造：硬件和软件
〔1〕输入单元
作用：是连接可编程把握器与其它外设之间的桥梁。对 输入信号进展滤波、隔离、电平转换等，把输入信号安 全、牢靠地传送给CPU。 生产设备的把握信号通过输入模块传送给CPU。 常用的输入信号：按钮、位置开关、开关或电位器、传 感器、变送器
0 LD
XO
1 OR
Y0
2 AN I X1
3 OUT
Y0
4 END
3．根本工作原理
PLC的工作原理与计算机的工作原理根本上是全都的， 可以简洁地描述为在系统程序的治理下，通过运行应用 程序完成用户任务。但个人计算机与PLC的工作方式有 所不同，计算机一般承受等待命令的工作方式 如常用 的键盘扫描或I/O扫描方式，当键盘有健按下或I/O口 有信号输 入时则中断转入相应的子程序。而PLC在确定 了工作任务，装入了专用程序后成为一种专用机，它承 受循环扫描的工作方式。系统工作任务理及应用程序执 行都是循环扫描的工作方式。 • PLC对用户程序的执行过程是：
(6)状态器S
状态器S是构成状态转移图的重要软器件，它与后述的步进顺控指令 协作使用。常用的状态器有： 〔1〕初始状态器S0〜S9共10点。 〔2〕回零状态器S10〜S19共10点。 〔3〕通用状态器S20〜S499共480点。 〔4〕保持状态器S500〜S899共400点。 〔5〕报警状态器S900〜S999共100点。
1．三菱FX2N系列PLC的编程器件概述 可编程把握器用于工业把握，其实质是用程序表达把握
过程中事物间的规律或把握关系。而就程序来说，这种 关系必需借助机内器件来表达，这就要求在可编程把握 器内部设置具有各种各样功能的，能便利地代表把握过 程中各种事物的元器件。这就是编程器件。 可编程把握器的编程器件从物理实质上来说是电子电路 及存储器。具有不同使用目的的元件其电路有所不同。 考虑工程技术人员的习惯，用继电器电路中类似名称命 名。称为输入继电器、输出继电器、帮助〔中间〕继电 器、定时器、计时器等。为了明确它们的物理属性，称 它们为“软继电器”。从编程的角度动身，我们可以不 管这些器件的物理实现，只留意它们的功能，像在继电 器电路中一样使用它们
plc控制变频器的原理及应用
PLC控制变频器的原理及应用引言PLC（可编程逻辑控制器）是一种广泛应用于工业自动化控制的设备，而变频器则是用于控制电机转速的电子设备。
本文将介绍PLC控制变频器的原理以及在工业领域中的应用。
PLC控制变频器的原理PLC控制变频器的原理基于传感器获取的信号通过PLC进行逻辑处理，并控制变频器输出的频率，从而实现电机转速的调节。
PLC通常由输入模块、输出模块、中央处理单元（CPU）和程序存储单元组成。
输入模块负责接收来自传感器的信号，如测量电机转速的编码器信号。
而输出模块则负责通过信号向变频器发送控制信号。
PLC的CPU负责处理来自输入模块的信号，并根据程序存储单元中的编程逻辑进行判断和计算，最后通过输出模块向变频器发送相应的频率指令。
变频器接收到PLC发送的频率指令后，会相应地调节输出频率，从而控制电机转速。
PLC控制变频器的应用PLC控制变频器在工业自动化领域中有着广泛的应用，下面列举了一些常见的应用场景：1.输送线控制：在制造工厂中，输送线可以用于将产品从一个工序转移到另一个工序。
PLC控制变频器可以根据生产线的需求调节输送线的速度，以实现产品的高效运输和生产流程的协调。
2.机械设备控制：PLC控制变频器可以应用于各种机械设备，如风机、泵等。
通过控制变频器，PLC可以根据不同的工作状态和需求，调节电机的转速，实现机械设备的优化运行。
3.能耗管理：PLC控制变频器可以用于控制电机的启停及转速调节，从而有效管理能耗。
例如，在电梯、空调等设备中应用PLC控制变频器可以根据实际需求控制设备的运行状态，达到节能的目的。
4.电机保护：PLC控制变频器可以通过监测电机的运行状态和负载情况，实现对电机的保护。
当出现异常情况时，PLC可以通过控制变频器立即停止电机运行，以避免电机的损坏或事故的发生。
5.工业制程控制：在工业制造过程中，PLC控制变频器可以根据生产线需求，实现对不同设备的自动控制。
通过编程逻辑，PLC可以根据传感器反馈的信号进行判断和计算，从而实现精确的工业制程控制。
变频器中PLC自动控制技术的运用
变频器中PLC自动控制技术的运用一、变频器中PLC自动控制技术的基本概念1. 变频器变频器是一种能够控制交流电机转速的调速装置，它通过改变电机输入的电压、频率和电流来实现电机转速的调节。
变频器可以根据实际需求进行灵活的调节，从而实现节能、降噪和扩大电机的应用范围等功能。
2. PLCPLC（可编程逻辑控制器）是一种专门用于工业控制的计算机，它通过对输入信号的检测和逻辑运算来实现对工业生产过程的自动控制。
PLC具有开放式编程、可靠性高和适应性强等特点，广泛应用于自动化生产线、工业设备和机械加工等领域。
3. 变频器中PLC自动控制技术变频器中PLC自动控制技术是指通过将PLC与变频器相结合，利用PLC对变频器的控制信号进行编程和调节，实现对电机转速、工艺流程和生产参数的智能化管理和自动化控制。
这种技术的运用不仅提高了生产效率，还可以减少人为误操作和安全事故的发生。
二、变频器中PLC自动控制技术的应用案例1. 工业生产线在汽车制造、食品加工和纺织印染等行业中，通常会使用到大量的电机和传动设备。
通过将变频器与PLC相结合，可以实现对生产线的自动化控制，提高生产效率和产品质量。
2. 水泵控制系统在市政供水、污水处理和工业冷却等系统中，水泵的运行控制对于系统的稳定运行至关重要。
利用变频器中PLC自动控制技术，可以根据水压和流量等实时数据对水泵进行智能调节，实现对供水系统的精准控制。
3. 风机控制风机通常被用于工厂通风、环境净化和空调系统等场合，利用变频器中PLC自动控制技术，可以根据环境温度、湿度和气流速度等参数对风机进行智能化控制，从而实现节能和环保的目的。
三、变频器中PLC自动控制技术的未来发展趋势1. 智能化随着工业4.0的推进，智能制造已经成为未来工业发展的主要趋势。
变频器中PLC自动控制技术将会更加智能化，实现设备间的互联互通和数据共享，从而进一步提高生产效率和智能化管理水平。
2. 集成化未来的变频器中PLC自动控制技术将趋向于集成化，不仅可以实现对电机转速的调节，还可以实现对设备的故障诊断、维护管理和远程监控等功能，为工厂的全面自动化生产提供技术支持。
变频器中PLC自动控制技术的运用
变频器中PLC自动控制技术的运用随着工业自动化程度的不断提高，PLC（可编程逻辑控制器）的应用范围越来越广，已经成为了自动化控制的重要基础设施。
同时，变频器作为工业生产中的电力调节装置，不仅可以起到节能、降噪和无级调速等作用，而且配合PLC也可以实现更加复杂的控制功能，提高生产效率和产品质量。
PLC自动控制技术可以实现对变频器的各种参数进行灵活的调节，如调整电机的转速、电压、电流和转矩等。
此外，还可以实现一系列的保护功能，如过载保护、过压保护、欠压保护和故障诊断等，有效降低了生产中的事故风险。
在现代工业生产过程中，PLC自动控制技术的运用需要考虑以下几个方面：1. 精细化控制：通过PLC自动控制技术，可以实现对变频器的各种参数进行精细调节，从而实现精准控制。
比如，可以通过对电压、电流、频率和位移等参数的监控，及时调整工作状态，保证电机的高效稳定运行。
2. 节能降耗：变频器与PLC的结合可以实现对工业生产流程的全面控制，使其工作在最佳状态下，从而节约能源和降低耗损。
例如，在物流行业中，变频器可以根据车速和货物质量等因素，自动调整电机负载，降低耗油量，从而提高物流效率和降低成本。
3. 故障预警：PLC自动控制技术可以通过设定故障预警机制，及时发现设备异常状态，并预测可能出现的问题。
这样可以在故障发生之前及时采取措施，避免机器停工或出现损坏，降低生产成本和维护费用。
在实际应用中，PLC自动控制技术的成功应用需要结合现场实际情况，根据需要进行设备状态监测、特征参数提取、趋势分析和自适应控制等多种技术手段的综合运用。
只有做到这些，才能实现PLC自动控制技术在变频器中的有效应用，提高生产效率，降低设备维护成本，提高竞争力，实现制造业的可持续发展。
PLC与变频器通讯在电机控制中的应用
PLC与变频器通讯在电机控制中的应用PLC（可编程逻辑控制器）和变频器是现代工业自动化控制中常用的设备。
它们在电机控制中起着非常重要的作用，特别是在生产线和设备自动化中。
在实际应用中，PLC和变频器的通讯技术被广泛应用于电机控制系统中，以实现对电机运行状态的监测、控制和调节。
下面将详细介绍PLC与变频器通讯在电机控制中的应用。
一、PLC与变频器简介1. PLC（可编程逻辑控制器）PLC是一种可编程的数字电子计算机，用于工业自动化领域。
它使用可编程存储器保存指令，执行特定的逻辑、序列控制、定时、计数和算术运算等功能，控制各种类型的机器或生产流程。
PLC的工作原理是通过接收输入信号（传感器、按钮、开关等），根据预设的程序进行逻辑判断和运算，最终输出控制信号（执行器、驱动器、报警信号等）来控制设备或生产过程。
2. 变频器变频器是一种用于控制交流电机转速的设备，通过改变供电频率和电压，实现对电机转速的调节。
它能够根据系统需求调整电机的运行速度和输出扭矩，从而适应不同的工作负载和运行条件。
变频器还可以对电机进行软启动、停止、过载保护等功能，以提高电机的运行效率和可靠性。
在电机控制系统中，PLC与变频器的通讯技术是非常重要的。
它实现了PLC与变频器之间的数据交换和指令传递，使得电机控制系统能够实现更加高效和灵活的控制。
1. 通讯接口现在的PLC和变频器通常都提供了多种通讯接口，如RS-232、RS-485、以太网等。
这些接口能够实现PLC与变频器之间的数据通讯和控制指令传递。
PLC通过通讯接口与变频器建立连接，并发送控制指令、运行参数、故障诊断信息等数据到变频器，同时接收变频器的运行状态、反馈信息等数据，从而实现对电机的实时监测和控制。
2. 通讯协议为了实现PLC与变频器之间的数据通讯，需要使用一种通讯协议来规范数据的格式、传输方式和通讯规程，常用的通讯协议有Modbus、Profibus、Ethernet/IP等。
变频器与PLC的联动控制
变频器与PLC的联动控制随着现代工业自动化的发展，变频器和PLC成为了工业控制领域中常用的设备。
它们分别担负着驱动电机和控制各种自动化设备的重要任务。
而将变频器和PLC进行联动控制，可以实现更加灵活和高效的工业生产过程。
本文将详细介绍变频器与PLC的联动控制原理、应用和优势。
一、变频器和PLC的基本介绍1. 变频器变频器，即交流变频调速器，是一种通过调整电源频率和电压来控制电机转速的装置。
它可以使电机实现无级调速，适用于各种需要调整转速的场合。
2. PLCPLC，即可编程逻辑控制器，是一种专门用于控制自动化设备的计算机控制系统。
它可以编程实现各种逻辑运算，对输入输出信号进行处理，并控制各种执行器的动作。
二、变频器与PLC的联动控制原理变频器与PLC的联动控制主要基于以下几个原理。
1. 通信协议变频器和PLC之间需要通过某种通信协议进行数据传输和控制命令的交互。
常用的通信协议包括Modbus、Profibus等。
2. 输入输出信号交互PLC可以通过输入模块接收传感器或者其他设备的信号，然后根据预设的逻辑进行处理，并通过输出模块控制变频器的启停、转速等参数。
3. 控制策略根据实际需求，可以通过PLC编程实现不同的控制策略。
例如，根据流量传感器检测到的流量信号，PLC可以调整变频器的输出频率，以达到预期的流量控制效果。
三、变频器与PLC的联动控制应用变频器与PLC的联动控制在工业自动化领域有广泛的应用。
以下是几个常见的例子。
1. 水泵控制系统通过变频器和PLC联动控制，可以实现水泵的自动控制。
根据PLC程序中的逻辑，通过检测水位、压力等信号，PLC可以控制变频器的启停和转速，以确保水泵的正常运行。
2. 输送带控制系统在自动化生产线上，通过变频器和PLC的联动控制，可以实现对输送带的运行速度和方向的精确控制。
根据PLC的程序逻辑，可以根据工件的数量和位置，实时调整变频器的输出频率和方向，使输送带与生产线的工作同步。
PLC自动控制技术在变频器中的应用
PLC自动控制技术在变频器中的应用
变频器作为PLC自动控制系统中的一个重要组成部分，主要起到调节电机转速和电机
负载的作用。
通过使用变频器，可实现电机调速，实现电机定速和变速控制。
此外，变频
器还能够实现电机的软启动，防止由于突然启动而导致设备损坏和电网电压波动，从而保
护电机和设备的安全运行。
此外，变频器在PLC自动控制系统中还起到了调节和控制电机
负载的作用，通过对电机负载的精准调节，可降低生产过程中的能耗和设备损坏率。
2.1 变频器控制模块
在PLC自动控制系统中，变频器控制模块通常被用来实现电机转速和电机负载的控制。
该模块通常包括变频器通讯模块、变频器控制器、控制卡等部分，通过PLC控制来实现对
变频器的调节和控制。
2.2 电机启停控制
在PLC自动控制系统的变频器中，可实现对电机的启停控制，通过PLC控制，精准的
实现电机的软启动和停止。
此外，还可以采用反向停止功能、远程停止、紧急停止等多种
方式对电机进行控制。
这样可以大大降低电机的损坏率，并确保生产的连续性。
通过PLC自动控制系统，可以实现对电机转速的调节和控制。
这是由于PLC具有先进
的PID算法，可以根据生产需求和工作负载，实现对电机转速的高精度调节和控制。
通过
对电机转速进行控制，可以提高设备的生产效率和降低能耗。
综上所述，PLC自动控制技术在变频器中的应用，可以大大提高生产的效率和降低生
产中的能耗，保障设备的安全运行，同时也为工程师提供了更加精准和灵活的控制手段，
有力地推动了工业自动化和智能制造的发展。
plc和变频器通讯教程
plc和变频器通讯教程PLC（可编程逻辑控制器）和变频器通讯，是现代工业自动化领域中常见的一种应用。
PLC用于控制生产线的运行，而变频器则用于控制电机的转速。
通过PLC和变频器的通信，可以实现对电机的远程控制和监控。
下面是一个关于PLC和变频器通讯的教程，包含了硬件连接、通信协议、通信参数的配置等步骤。
一、硬件连接在PLC和变频器之间建立通信连接之前，需要确定两者之间的硬件连接方式。
通常，PLC和变频器之间使用RS485接口进行通信。
首先，需要将PLC和变频器的RS485接口连接起来。
具体连接方式如下：1. 将PLC的RS485接口的A线连接到变频器的RS485接口的A线；2. 将PLC的RS485接口的B线连接到变频器的RS485接口的B线；3. 保持PLC和变频器的地线连接到一块；4. 确保所有连接都紧固可靠。
二、通信协议PLC和变频器之间的通信需要使用一种特定的通信协议。
常见的通信协议包括Modbus、Profibus、Ethernet等。
在选择通信协议时，需要根据实际需要和硬件设备的兼容性来确定。
本教程以Modbus通信协议为例。
三、PLC参数设置在PLC的编程软件中，需要进行一些参数的设置。
具体步骤如下：1. 设置通信口的类型为RS485；2. 设置通信口的波特率和数据位数，通常为9600波特率和8数据位；3. 设置Modbus通信协议的相关参数，包括通信地址、数据格式、校验位等。
四、变频器参数设置在变频器的设置面板中，也需要进行一些参数的设置。
具体步骤如下：1. 设置通信口的类型为RS485；2. 设置通信口的波特率和数据位数，需与PLC的设置一致；3. 设置Modbus通信协议的相关参数，包括通信地址、数据格式、校验位等。
五、PLC编程设置在PLC的编程软件中，需要编写一些代码来实现PLC与变频器的通信。
具体步骤如下：1. 在PLC的程序中创建一个通信模块；2. 在通信模块中配置通信口和通信协议的相关参数；3. 编写代码实现PLC向变频器发送指令、读取状态等操作；4. 调试程序，确保通信正常。
变频器与plc控制原理及应用技术
变频器与plc控制原理及应用技术变频器与PLC控制是现代工业自动化领域中常见的控制技术，下面我将详细介绍变频器与PLC控制的原理及应用技术。
首先，我们先了解一下变频器的原理和应用技术。
变频器（Variable Frequency Drive，VFD）是一种能够通过改变电机转速来实现对电机驱动力的控制的设备。
其主要原理是通过改变输入电压的频率和电压幅值来控制驱动电机的速度。
变频器主要由整流器、逆变器和控制电路组成。
其中，整流器将交流电源转换为直流电压，然后逆变器将直流电压转换为可调的交流电压，进而通过控制电路调节输出电压和频率，从而实现对电机的转速控制。
变频器的应用技术非常广泛，主要应用于电机的调速控制领域。
对于工业生产中的一些需要调速的场合，如风机、泵站、空调等设备，变频器能够通过调整电机的转速来满足不同负载和使用要求，节约能源和降低生产成本。
同时，变频器还可以通过其自带的保护功能，实现对电机的过载、短路、过压、欠压等情况的监测和保护，提高设备的安全性和可靠性。
接下来，我们来了解一下PLC（可编程逻辑控制器）控制的原理和应用技术。
PLC是一种用于工业自动化控制的数字运算设备，它具有可编程性、可扩展性和可靠性强的特点。
PLC控制系统的核心部分是中央处理器（CPU），其通过编程后的控制指令来对输入信号进行处理，并通过输出信号来控制外围设备的动作。
PLC控制的基本原理是通过内部的逻辑运算和数据处理来实现对工业生产过程的控制。
首先，PLC通过输入模块来接收和采集外部设备的信号，如开关、传感器等。
然后，PLC的CPU根据预先编制好的程序，对输入信号进行逻辑运算和数据处理。
最后，PLC通过输出模块将处理后的信号发送给外围设备，如电磁阀、电机等，以实现对设备的控制。
PLC的应用技术非常广泛，主要应用于各种自动化控制系统中。
例如，在工业自动化生产中，PLC可以用于对生产线的控制和调度，实现对生产过程的自动化和灵活调度；在电力系统中，PLC可以用于对电力系统的监测和控制，实现对电力设备的自动化控制和保护；在交通控制系统中，PLC可以用于对交通信号灯的控制和调度，实现交通运输的安全和高效。
“PLC应用技术”课程标准
“PLC应用技术”课程标准一、课程概述１．课程定位本课程是三年制高职机电专业、数控专业、电气自动化专业、电子信息工程专业的一门重要专业课程，其学习要以《电机与控制》为基础，目标是培养学生掌握可编程控制器技术的基本知识和基本技能，能对简单的可编程控制系统进行程序设计、运行、调试与维护，满足生产现场可编程控制系统应用的需要。
通过《PLC应用技术》课程，培养学生的实际动手能力和分析与解决工程实际问题的能力，进一步培养学生理论联系实际的工作作风，加深理解和巩固可编程序控制器和变频器方面的基础知识，为实际应用可编程序控制器和变频器打下良好的基础。
通过工学结合模式的《PLC应用技术》课程的学习、训练，学生能够获得初步的工程实践能力。
《PLC应用技术》的前置课程有《电机与电力拖动基础》、《电工与电子技术》、《电气控制与运行》等。
同行课程为《液压与气压系统安调与维修》、《单片机技术应用》、《传感器与检测技术》，后继课程为《变频器的安装与调试》、《数控编程与加工》、《农机设备装配与维修》、专业综合实训、毕业设计、顶岗实习等。
它是一门应用性、实践性、逻辑性很强的课程。
２．设计思路本课程标准以相关专业学生的就业为导向，根据行业专家对有关专业所涵盖的岗位群进行的任务和职业能力分析，以电气自动化控制为主线，以本专业应共同具备的岗位职业能力为依据，遵循学生认知规律，按照由浅入深，从简单到复杂的原则，整合、序化教学项目，实现能力递进。
教学项目按设备运行控制的方案设计——器件选择——系统装配——系统调试工作过程合理组织教学内容。
确定本课程的工作模块和课程内容。
为了充分体现任务引领、实践导向课程思想，将本课程的教学活动分解设计成若干项目或工作情景，以项目为单位组织教学，以典型设备为载体，引出相关专业理论知识，使学生在实训过程中加深对专业知识、技能的理解和应用，培养学生的综合职业能力，满足学生职业生涯发展的需要。
课程教学以项目为载体，依照真实工作过程，将基本指令应用顺控指令应用功能指令应用融合到项目教学过程中，学做一体，将知识和技能培养融入工作过程中，实现课程教学目标。
变频器和PLC在传送带多种速度控制中的应用
变频器和PLC在传送带多种速度控制中的应用一、本文概述随着工业自动化程度的不断提升，传送带作为物料运输的核心设备，其运行效率与稳定性对于生产线的顺畅运作至关重要。
在传送带的运行过程中，速度控制是关键因素之一，它直接影响到生产线的生产效率和产品质量。
近年来，随着变频器与PLC（可编程逻辑控制器）技术的快速发展和应用，它们在传送带速度控制中发挥着越来越重要的作用。
本文旨在探讨变频器和PLC在传送带多种速度控制中的应用，分析它们的工作原理、优势以及在实际生产中的应用案例，以期为相关领域的工程技术人员提供有益的参考和启示。
二、变频器的基本原理与功能变频器是一种能够调整电机运行频率的设备，它通过改变电源的频率和电压，实现对电机转速的精确控制。
变频器主要由整流器、滤波器和逆变器三部分组成。
整流器将输入的交流电转换为直流电，滤波器则用于平滑直流电压，消除谐波干扰，而逆变器则将直流电转换回交流电，其频率和电压可以根据需要进行调整。
变频器的基本工作原理是通过改变逆变器的开关模式，从而改变输出交流电的频率和电压。
当变频器接收到来自PLC或其他控制器的指令时，它会根据指令调整输出电压和频率，进而改变电机的转速。
通过这种方式，变频器能够实现电机的平滑调速，提高设备的运行效率和稳定性。
除了基本的调速功能外，变频器还具有多种保护功能，如过流保护、过压保护、欠压保护、过热保护等。
这些保护功能可以确保电机在出现异常情况时能够及时停机，避免设备损坏或事故发生。
变频器还可以通过与PLC等设备的通讯，实现远程监控和控制，提高设备的自动化程度和运行效率。
在传送带速度控制中，变频器发挥着至关重要的作用。
通过精确控制电机的转速，变频器可以实现传送带的平稳运行和多种速度切换。
变频器还可以与PLC等设备配合，实现对传送带速度的自动调整和监控，提高生产线的自动化程度和运行效率。
三、（可编程逻辑控制器）的基本原理与功能可编程逻辑控制器（PLC）是一种数字运算操作的电子系统，专为在工业环境下应用而设计。
PLC与变频器典型应用
输入点（4个）：
SB1、SB2：X0，X1
SA2：X2
故障报警点：X3
输出点（5个）：
变频器电源：Y0
变频器电源指示：Y1
变频器运行：Y2、Y4
变频器报警：Y3
1）地址分配
第1页/共79页
KM
A B C
2）硬件连接：
30A 30B 30CFWD
COM
X0
X1
X2
X3
GND
24
N
L
变频停止
第4页/共79页
2、用S7-200PLC实现
输入点（4个）
SB1、SB2：I0.0，I0.1
SA2：I0.2
故障报警点：I0.3
输出点（4个）
变频器电源：Q0.0
变频器运行：Q0.1 Q0.3
变频器报警：Q0.2
1）地址分配
第5页/共79页
KM
2）硬件连接：
30A 30B 30CFWD
参看课本P221
第46页/共79页
4） 泵切换问题----判断
变频泵复位信号
判断切换条件并且在5秒内
第47页/共79页
先工频泵启动信号
变频泵启动信号
延时3秒后启动变频泵
第48页/共79页
工频泵启动原理
1#工频泵启动运行的条件:
(1)2#泵为变频泵,无工频泵时; (2)3#泵为变频泵,2#已经工频运行
变频器运行：Y3
变频器报警：Y4、Y5
X0、X1
X2、X3
X4、X5
工频过载停止：KR
X6
方法二、用PLC实现
第13页/共79页
2、硬件连接线图
第14页/共79页
PLC在变频器控制中的应用
PLC在变频器控制中的应用随着工业自动化水平的不断提高，PLC（可编程逻辑控制器）在各个领域的应用越来越广泛。
在变频器控制方面，PLC的应用发挥着重要的作用。
本文将介绍PLC在变频器控制中的应用，并探讨其优势和挑战。
一、PLC与变频器的基本原理和作用PLC是一种用于控制和自动化的计算机系统。
它采用可编程的指令集，能够接收和处理输入信号，并根据程序逻辑来控制输出信号。
变频器（也称为变频设备）则是一种能够控制电机转速和运行模式的电子设备。
它通过调整电源频率和电压来实现对电机的精确控制。
在变频器控制中，PLC负责接收和处理来自传感器和其他输入设备的信号，根据预设的控制逻辑判断和计算，然后输出控制信号给变频器，从而实现对电机的精确控制。
PLC与变频器的结合，能够实现对电机的快速启停、转速调节以及运行模式切换等功能。
二、PLC在变频器控制中的应用领域1. 工业生产线控制工业生产线常常需要对电机进行精确控制，以满足不同工作环境和要求下的生产需求。
PLC与变频器相结合，能够实现对多个电机的协调控制，保证整个生产线的稳定和高效运行。
通过PLC编程，可以灵活调整电机转速和工作模式，实现生产线的自动化控制。
2. 通风与空调系统在通风与空调系统中，需要对风机的转速进行精确控制，以达到舒适的室内环境和节能的目的。
PLC通过与变频器的结合，可以根据室内温度、湿度等参数进行实时调节，自动控制风机的转速。
这种控制方式不仅提高了空调系统的效率，还能够减少能源的浪费。
3. 水泵控制水泵控制是另一个重要的应用领域。
在水处理、供水和排水系统中，水泵的运行状态需要根据需求进行精确控制。
PLC与变频器的结合，可以实现对水泵的启停、流量调节以及水位控制等功能。
通过PLC的编程，还可以实现对多台水泵的自动切换和联合控制，提高系统的可靠性和灵活性。
三、PLC在变频器控制中的优势1. 灵活性PLC可以根据实际需求进行编程，实现对变频器的灵活控制。
PLC与变频器通讯在电机控制中的应用
PLC与变频器通讯在电机控制中的应用
PLC（可编程逻辑控制器）和变频器在电机控制中扮演着重要的角色。
PLC是一种用于工业自动化控制的计算机，广泛应用于各种生产过程中。
而变频器是一种用于控制交流电机转速的设备，通过改变电机供电频率来改变电机的转速。
PLC与变频器通讯的应用可以实现对电机的更加精确的控制，提高生产过程的效率和质量。
以下是PLC与变频器通讯在电机控制中的一些常见的应用。
1. 速度控制：通过PLC与变频器通讯，可以实现对电机的精确的速度控制。
通过改变变频器的输出频率，可以控制电机的转速。
PLC可以根据生产过程的需要，通过变频器设置电机的转速，从而实现对生产过程的准确控制。
4. 故障诊断：通过PLC与变频器通讯，可以实现对电机故障的快速诊断。
变频器可以采集电机的运行状态信息，并通过与PLC通讯将这些信息传输给PLC。
PLC可以根据这些信息进行故障分析，并快速判断出电机是否存在故障，并定位故障的原因，从而提高维修的效率。
PLC与变频器的连接方式
PLC与变频器的连接方式
plc与变频器一般有三种连接方法。
1、利用PLC的模拟量输出模块掌握变频器
PLC的模拟量输出模块输出0~5V电压信号或4~20 mA电流信号，作为变频器的模拟量输入信号。
掌握变频器的输出频率，这种掌握方式接线简洁，但需要选择与变频器输入阻抗匹配的PLC输出模块，且PLC的模拟量输出模块价格较为昂贵，此外还需实行分压措施使变频器适应PLC的电压信号范围，在连接时留意将布线分开，保证主电路一侧的噪声不传至掌握电路。
2、利用PLC的开关量输出掌握变频器
PLC的开关输出量一般可以与变频器的开关量输入端直接相连。
这种掌握方式的接线简洁，抗干扰力量强。
利用PLC的开关量输出可以掌握变频器的启动/停止、正/反转、点动、转速和加减时间等，能实现较为简单的掌握要求，但只能有级调速。
3. PLC与485通信接口的连接
大部分的通用变频器都有一个RS485串行接口(有的也供应RS232接口)，采纳双线连接，其设计标准适用于工业环境的应用对象。
单一的RS485链路最多可以连接30台变频器，而且依据各变频器的地址或采纳广播信息，都可以找到需要通信的变频器。
链路中需要有一个主掌握器(主站)，而各个变频器则是从属的掌握对象(从站)。
采纳串行接口有以下优点:
(1)大大削减布线的数量。
(2)无须重新布线，即可更改掌握功能。
(3)可以通过串行接口设置和修转变频器的参数。
(4)可以连续对变频器的特性进行监测和掌握。
变频器中PLC自动控制技术的运用
变频器中PLC自动控制技术的运用一、变频器的基本原理变频器是一种用来控制交流电动机转速的装置，通过调节电动机的输入电压和频率来实现对电机的转速控制。
它的工作原理是通过将交流电输入变频器后，经过整流器和滤波器的处理，将交流电转变成直流电，然后再经过逆变器将直流电转变成所需的频率和电压输出到电机，从而实现对电机速度的精确控制。
变频器的主要优点在于可以实现电动机的无级调速，能够在满足生产要求的情况下降低电机的能耗，同时还可以提高电机的启动和停止性能，延长电动机的使用寿命。
二、PLC自动控制技术的应用PLC（可编程逻辑控制器）是一种用来控制工业生产过程的自动化设备，它可以根据程序的设定自动地完成各种工业生产任务，例如控制生产线的启动和停止、设备的自动化操作、生产数据的采集和处理等。
目前，PLC已经广泛应用于各种工业领域，包括制造业、能源行业、交通运输等。
在工业生产中，PLC自动控制技术通常用于控制生产过程中的各种运动控制和逻辑控制，可以实现高效的自动化生产。
在装配线上，PLC可以自动控制机械手的动作和速度，完成产品的装配和分拣；在化工生产中，PLC可以根据设定的程序自动控制各种生产设备的运行，实现自动化生产；在电力系统中，PLC可以实现对电力设备的远程监控和控制，提高了电力系统的安全性和稳定性。
在工业生产中，变频器和PLC是两种常用的控制设备，它们通常会结合在一起使用，以实现对生产过程的全面控制和管理。
变频器中PLC自动控制技术的运用主要体现在以下几个方面：1. 调速控制变频器可以实现对电机的精确调速，而PLC可以根据生产线的实际情况对变频器进行控制，实现对电机速度的智能调控。
通过PLC的程序控制和逻辑判断，可以实现对不同生产状态下的电机速度进行调整，从而提高生产效率和产品质量。
2. 运动控制在生产过程中，往往需要对各种运动设备进行精确的控制，如输送带、升降机、送料器等，变频器和PLC的结合可以实现对这些设备的精确运动控制。
PLC自动控制技术在变频器中的应用
PLC自动控制技术在变频器中的应用1. 引言1.1 PLC在自动控制中的重要性PLC在自动控制中的重要性可谓是不可忽视的。
作为工业控制领域的核心技术之一，PLC（可编程逻辑控制器）的应用范围广泛，能够实现对各类自动化设备和生产过程的精确控制。
通过PLC技术，我们可以实现对传感器、执行器等各种工业设备的监控和控制，从而提高生产效率、降低成本、保障生产安全。
在工业自动化系统中，PLC承担着“大脑”的作用，可以根据预设的逻辑程序实现自动化生产流程的控制和调节，不仅提高了生产效率，还提升了产品质量和生产过程的稳定性。
PLC的特点是可编程、灵活、可靠并且易于维护，使得它成为工业控制系统中不可或缺的重要组成部分。
PLC在自动控制中的重要性体现在其可以实现工业生产的自动化、智能化，提高生产效率和产品质量，降低劳动强度和生产成本，增强工业生产的可靠性和安全性等方面。
PLC技术的不断发展和应用将进一步推动工业自动化的发展，为工业生产带来更大的便利和利益。
1.2 变频器在工业领域中的应用变频器在工业领域中的应用的范围非常广泛，其在现代工业自动化控制系统中发挥着重要的作用。
随着工业生产的自动化程度不断提高，变频器已成为不可或缺的设备之一。
在工业生产中，变频器被广泛应用于电机的调速控制。
通过调整变频器的输出频率和电压，可以实现对电机转速的精确控制，从而满足不同生产工艺对电机转速的要求。
这在一些需要频繁调整转速的生产场景中尤为重要，例如输送带、风机、泵等设备的控制。
变频器还可以用于节能减排。
传统的电机在启动时通常会产生较大的电流冲击，而变频器可以通过逐渐增加电机的转速，实现软启动，有效减少了电网负荷冲击，节约了能源。
变频器还可以根据实际负荷需求动态调整电机的转速，提高了电机的效率，从而降低了能耗和排放。
变频器还可以提高设备的运行稳定性和可靠性。
通过变频器对电机的精确控制，可以减小设备在启动和停止过程中的机械冲击，延长了设备的使用寿命，减少了维护成本，提高了设备的可靠性。
PLC控制的变频器在自动化生产线中的应用
PLC控制的变频器在自动化生产线中的应用1. 电机的启停控制在自动化生产线中，有许多设备需要定时启停，而变频器能够通过PLC的控制实现电机的精准启停。
PLC控制变频器的频率输出，从而实现电机的启停控制，避免了电机频繁启停带来的损坏和能耗增加。
2. 电机的速度调节在生产线中，有些需要根据生产需求调整工作速度的设备，而变频器可根据PLC的控制信号调整电机的工作频率，实现电机的速度调节。
这样不仅提高了生产线的生产效率，还能够有效地保护设备和节约能源。
3. 生产线整体调度PLC控制的变频器能够实现生产线整体的调度控制。
当需要对整条生产线进行调度和控制时，PLC通过控制各个变频器的频率输出，实现整条生产线的协调运行。
4. 传感器信号处理在自动化生产线中，有许多传感器用于检测设备运行状态，而传感器发出的信号需要通过变频器进行处理。
PLC通过控制变频器的工作频率和输出信号，实现对传感器信号的处理和解析，从而确保生产线的正常运行。
5. 故障诊断和报警PLC控制的变频器能够实时监测设备的运行状态，一旦发现设备出现异常情况，立即通过变频器发出报警信号，并将故障信息传输给PLC。
PLC能够根据接收到的故障信息及时进行诊断，并对故障设备进行处理，从而保障生产线的正常运行。
2. 灵活可靠PLC控制的变频器能够根据生产需求灵活调整设备的运行状态，实现对生产线的精准控制。
变频器具有较高的抗干扰能力和稳定性，能够适应不同的生产环境，保障生产线的可靠运行。
4. 便于维护管理PLC控制的变频器具有较高的自动化水平，能够实现对设备的自动诊断和报警，帮助企业及时发现和处理设备故障，提高了生产线的可维护性和可管理性。
四、总结PLC控制的变频器在自动化生产线中的应用，不仅提高了生产效率和产品质量，而且降低了生产成本，对企业的可持续发展具有重要意义。
未来，随着工业自动化水平的不断提高，PLC控制的变频器将在更多领域发挥重要作用，为企业创造更大的经济价值。
