阀门和管件规格表示
阀门、管件的基础知识
阀门、管件基础知识一、阀门的基础参数阀门是流体管路的控制装置，具有截断、调节、导流、防止逆流、稳压、分流或溢流卸压等功能。
用于流体控制的阀门，从最简单的截止阀到极为复杂的自控系统中所用的各种阀门，其品种和规格相当繁多。
阀门的公称尺寸从极微小几㎜的仪表阀大到10m的工业管路用阀。
阀门的工作压力可从1.3×10-3MPa到1000MPa 的超高压。
工作温度从-269℃的超低温到1430℃的高温。
阀门的基本参数阀门的基本参数包括公称直径、公称压力和使用介质，这三者是阀门设计和选用中不可缺少的因素。
1、公称尺寸（DN）DN：用于管道系统元件的字母和数字组合的尺寸标识。
它由字母DN 和后跟无因次的整数数字组成。
这个数字与端部连接件的孔径或外径（用㎜表示）等特征尺寸直接相关。
公称尺寸DN是管道系统中为所有附件所通用的用数字表示的尺寸，以区别用螺纹或外径表示的那些零件。
公称通径是供参考用的一个圆整数，与加工尺寸呈不严格的关系。
公称尺寸是指阀门与管路连接处通道的名义直径，它表示阀门规格的大小，是阀门最主要的尺寸参数。
为了便于设计、制造、选用和安装，我国已用国家标准的形式把公称直径系列确定下来。
公称直径的数值应符合国家标准《管道元件DN（公称尺寸）的定义和选用》（GB/T1047-2005）的规定，见表1-1。
公称尺寸是字母DN后面紧跟一个整数数字组成，如公称尺寸250㎜应标志为DN250。
阀门的公称尺寸系列按表1-1的规定。
表1-1 阀门的公称尺寸系列（㎜）DN6 DN8 DN10D N15DN20D N25 D N32DN40 D N50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300 DN350 DN400 DN450 DN500 DN600 DN700N800 DN900 DN1000注：1、除在相关标准中另有规定，字母D N后面的数字不代表测量值，也不能用于计算目的。
管件尺寸与阀门通径及英寸对照表

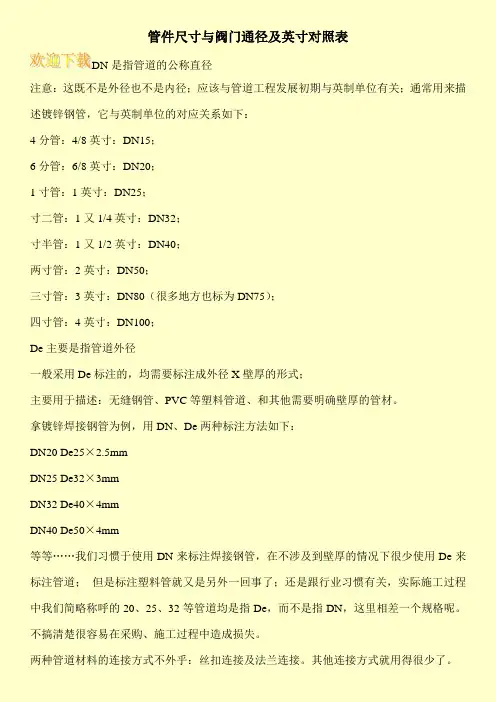

管件尺寸与阀门通径及英寸对照表
DN是指管道的公称直径
注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：
4分管：4/8英寸：DN15；
6分管：6/8英寸：DN20；
1寸管：1英寸：DN25；
寸二管：1又1/4英寸：DN32；
寸半管：1又1/2英寸：DN40；
两寸管：2英寸：DN50；
三寸管：3英寸：DN80（很多地方也标为DN75）；
四寸管：4英寸：DN100；
De主要是指管道外径
一般采用De标注的，均需要标注成外径X壁厚的形式；
主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN、De两种标注方法如下：
DN20 De25×2.5mm
DN25 De32×3mm
DN32 De40×4mm
DN40 De50×4mm
等等……我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。
不搞清楚很容易在采购、施工过程中造成损失。
两种管道材料的连接方式不外乎：丝扣连接及法兰连接。
其他连接方式就用得很少了。
化工管路阀门图文详解：11种用管 ,4类管件 ,11大阀门
化工管路与阀门是化工生产中非常重要的设备。
它们是化工设备的重要组成部分，负责将各种材料输送到各个化学车间，为生产流程提供正确的物质输送。
化工管路通常由各种材质的管子组成，包括碳钢、不锈钢、合金钢、玻璃钢、塑料等。
这些管子通常都有不同的规格和材质，能够满足不同场合的需求。
阀门则是用来控制管路中流体流动的装置。
阀门通常由螺纹连接而成，能够提供动力和压力。
阀门的使用方法也多种多样，包括手动、自动和自动控制。
化工管路中的最常见的阀门如何工作？主要用途？化工用管与管件阀门又有哪些？化工管路这些事，一篇全掌握！11种化工用管化工用管的种类按材质分：金属用管和非金属用管1、金属用管铸铁管、有缝钢管、无缝钢管、铜管、铝管、铅管。
①铸铁管：铸铁管是化工管路中常用的管道之一。
由于性脆及连接紧密性较差，只适用于输送低压介质，不宜输送高温高压蒸汽及有毒、易爆性物质。
常用于地下给水管、煤气总管和下水管道。
铸铁管的规格以Ф内径×壁厚（mm）表示。
②有缝钢管：有缝钢管按使用压力分普通水煤气管（耐压0.1～1.0MPa）和加厚管（耐压1.0～0.5MPa）。
一般用于输送水、煤气、取暖蒸汽、压缩空气、油等压力流体。
镀锌的叫白铁管或镀锌管。
不镀锌的叫黑铁管。
其规格以公称直径表示。
最小公称直径6mm，最大公称直径150mm。
③无缝钢管：无缝钢管的优点是质量均匀强度较高。
其材质有碳钢、优质钢、低合金钢、不锈钢、耐热钢。
因制造方法不同，分为热轧无缝钢管和冷拔无缝钢管两种。
管道工程中管径超过57mm时，常用热轧管，57mm 以下时常用冷拔管。
无缝钢管常用于输送各种受压气体、蒸气和液体，能耐较高温度（约435℃）。
合金钢管用于输送腐蚀性介质，其中耐热合金管耐温可达900-950℃。
无缝钢管的规格以Ф内径×壁厚（mm）表示。
冷拔管最大外径为200mm，热轧管最大外径630mm。
无缝钢管按用途分为一般无缝管和专用无缝管，如石油裂化无缝管、锅炉无缝管、化肥无缝管等。
阀门通径(DN)与管径尺寸对照表,Dn、De、D、d、Φ
阀门通径(DN)与管径尺寸对照表，Dn、De、D、d、Φ2020.2.5众所周知阀门口径大小与管道的尺寸有着必然的联系，通常说多大的管径(外径)配多大的阀门。
而阀门口径则需要根据实际参数来计算，一般来说管道都会较大一些，阀门实际要比较小，主要取决于阀门位置需要控制的流量大小是多少，而管道尺寸只需要流通能力够就行了。
管道天天见，管径经常念，可是要把Dn、De、D、d、Φ这几个都放在一起......比如：DN200、De200、D200、d200、Φ200一般来说，管子的直径可以分为外径（De），内径（D），公称直径（DN）。
DN是指管道的公称直径注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。
当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
水。
煤气输送钢管（镀锌钢管或者非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15.DN20）De主要是指管道外径一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25×2.5mmDN25 De32×3mm DN32 De40×4mmDN40 De50×4mm我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。
不搞清楚很容易在采购、施工过程中造成损失。
两种管道材料的连接方式不外乎：丝扣连接及法兰连接。
其他连接方式就用得很少了。
镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。
注意：如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触。
阀门及管件的规格型号及表示方法
阀门及管件的规格型号及表示方法一、阀门型号的表示方法
标准规定阀门的规格型号由7个单元组成,各单元意义如下：
如：D343X-16C-200表示阀门是蝶阀、传动型式是蜗轮传动、连接形式法兰连接、内部结构斜板式、密封面为橡胶、公称压力1.6MPa、阀体材料为碳钢、公称通径200mm。
二、管件的种类和代号
三、管件的壁厚分级表单位：mm
如90E（L）DN150Sch40304表示90度长半径弯头、公称通径150、壁厚7.11材料304的不锈钢弯头
四、法兰的规程型号及表示方法1法兰类型及密封面
2、类型及代号
3、法兰密封面
法兰密封面包括突面、凹面/凸面、榫面/槽面、全平面、环连接面
4、法兰的标记及示例
以上法兰标准是参照HG20592-2009编制，申报法兰时要提供以下条件：1、标准编号2、法兰类型或类型代号3、法兰密封面代号4、公称尺寸DN、公称压力PN5、材料牌号。
阀门及管件技术要求
口。
2）65mm 及以上：铸铁阀体、青铜座环、固体楔形圆盘、不上升阀杆、法兰接口。
球阀（止回阀）
1）50mm 及以下：青铜阀体、青铜球及丝扣阀帽、金属对金属对金属座、丝扣接口。 2）65mm 及以上：铸铁阀体、镶青铜球、再次研磨可换式阀座及圆盘、螺栓锁定阀帽、法兰接口。 止回阀 1)关于水泵出水口处或按图纸之要求位置，安装止回阀，以利于快速无振关闭。 2）阀门型式为对夹式止回阀，带半圆形双门蝶阀，阀轴须与液体流动方向成直角。 3）铸铁阀体，青铜阀蝶，橡胶阀座环。 4）不锈钢弹簧机阀轴。 5）关闭动作由不锈钢弹簧控制，使液体流动动静止或反方向回流前，阀蝶先回到阀座环。 6）阀蝶之开启角度必须大于 70°，以减少水头之损失。 摆荡式止回阀（50mm 口径及以下） 1）摆荡式止回阀须配有可拆铰锁和丝扣帽盖，适合在水平或垂直位置操作。 2）提供清扫塞及一般扁移摇摆舌门。提供可拆除的帽盖，再研磨圆盘机阀座环。 蝶形阀门 1）总则：在要求弹性阀座的地方应采用紧密闭合。垫圈或组合法兰型蝶形阀。设置覆盖阀体，内 表面并延伸到阀体端部的阀座；或设置 O 型圈，使阀体可以用最小的栓接负荷，且不用附加气密 垫圈栓接和密闭在平面法兰之间；或设置组合管阀端面，以方便管道运用，此阀相对于阀座的中 心法兰上，有集中槽接密封的管道和阀面。 2）圆盘：求魔铸铁或不锈钢 3）阀体：球墨铸铁 4）轴杆：316 不锈钢（液体不能与轴杆有接触） 5）操纵杆：可锁定在任何位置，或带有 10 度或 15 度切口的节流扳手以保持阀处所选定的位置。 对于 150mm 及更大尺寸者，须提供齿输操纵器。设置位置指示剂限位挡板。 电动阀门 1）根据图纸要求为每个阀设置电动阀操纵器，该操纵器附在阀上。 2）在制造厂的技术指导监督下，在现场安装电动阀操纵器。 3）提供手动控制以允许在停电时进行手动操纵。 4）电动阀操纵装置：操纵单元中应包括电动机、磁力电动控制器、控制电路变压器、内藏式反向 接触器、开、关力矩开关个限位开关、内藏式开-闭-停瞬间接触按钮个开-闭位置指示灯和接头接 栓，供遥控瞬间接触开-闭停按钮和开-闭位置指示灯的现场接线，上述所有物品均由厂家事先连 接在某个机壳上。 5）电动机：高速、高力矩型，具有足够的容量，电动机的线圈绝缘为 B 类。提供内藏式过热载保 护，所有电动阀门的闭合时间都用金额调定时器控制，但不超过 2 分钟。
阀门、管件
阀门编号由七个部分组成，分别表示
第一节 阀门
2、类型代号用汉语拼音字母表示，按表1的规定。
表1 类型 代号 类型 代号
闸阀
截止阀 节流阀 球阀 蝶阀
Z
J L Q D
旋塞阀
止回阀和底阀 安全阀 减压阀 疏水阀
X
H A Y S
隔膜阀
表15
阀体材料 灰铸铁
可锻铸铁 球墨铸铁 铜及铜合金 WCB
代号 Z
K Q T C
阀体材料 Cr5Mo
1Cr18Ni9Ti Cr18Ni12Mo2Ti 12CrMoV
代号 I
P R V
第一节 阀门
8、具体阀门编号举例说明:
如: 一台编号
Z543H-16C
Z 5 4 3 16 C
的阀门：
第一部分: 阀门类型 第二部分: 传动方式 第三部分: 连接方式 第四部分: 结构形式 第六部分: 公称压力 第七部分: 阀体材料
第一采气厂作业二区员工培训教材
中国石油
阀门、管件基础知识培训
授课人：韦继军 二○一二年五月
概述
阀门是流体管路的控制装置，其基本功能 是接通或切断管路介质的流通，改变介质的 流通，改变介质的流动方向，调节介质的压 力和流量，保护管路的设备的正常运行。 阀门作为管道的重要控制元件，广泛应用 于石油、化工、冶金、天然气输送、发电站、 城市供水等国民经济的各个部门。
第一节 阀门
表6 球阀结构形式
代号
直通式
浮动 L形 T形 四通式 固定 表7 蝶阀结构形式 直通式
三通式
1 4 5 6 7
代号
杠杆式
阀门和常用管件标准
阀门和常用管件标准标准号标准名称标准号标准名称GB12220—89 《通用阀门标志》GB12245—89 《减压阀性能试验方法》GB12221—89 《法兰连接金属阀门的结构长度》GB12246—89 《先导式减压阀》GB12222—89 《多回转阀门驱动装置的连接》GB12247—89 《蒸汽疏水阀分类》GB12223—89 《部分回转阀门驱动装置的连接》GB12248—89 《蒸汽疏水阀术语》GB12224—89 《钢制阀门一般要求》GB12249—89 《蒸汽疏水阀标志》GB12225—89 《通用阀门铜合金铸件技术条件》GB12250—89 《蒸汽疏水阀结构长度》GB12226—89 《通用阀门灰铸铁件技术条件》GB12251—89 《蒸汽疏水阀试验方法》GB12227—89 《通用阀门球墨铸铁件技术条件》GB10868—89 《电站减温减压阀技术条件》GB12228—89 《通用阀门碳素钢锻件技术条件》GB10869—89 《电站调节阀技术条件》GB12229—89 《通用阀门碳素钢铸件技术条件》GB1348—88 《球墨铸铁件》GB12230—89 《通用阀门奥氏体钢铸件技术条件》GB11352—89 《铸钢件技术条件》GB12231—89 《阀门铸件外观质量要求》GB596—83 《船用外螺纹青铜截止止回阀》GB12232—89 《通用阀门法兰连接铁质闸阀》GB597—83 《船用外螺纹青铜止回阀》GB12233—89 《通用阀门铁质截止阀与升降式止回阀》GB1047—70 《管子和管路附件的公称通径》GB12234—89 《通用阀门法兰、对焊连接钢制闸阀》GB1048—90 《管道元件公称压力》GB12235—89 《通用阀门法兰连接钢制截止阀和升降式止回阀》GB1851—84 《船用PN160外螺纹青铜空气截止阀》GB12236—89 《通用阀门钢制旋启式止回阀》GB4213—84 《气动调节阀通用技术条件》GB12237—89 《通用阀门法兰和对焊连接钢制球阀》GB8464—87 《内螺纹连接闸阀、截止阀、球阀、止回阀通用技术条件》GB12238—89 《通用阀门法兰对夹连接蝶阀》GB8465.1～7—87 《内螺纹连接闸阀、截止阀、球阀、止回阀基本尺寸》GB12239—89 《通用阀门隔膜阀》GB8335—87 《气瓶专业螺纹》GB12240—89 《通用阀门铁质旋塞阀》GB10877—89 《氧气瓶阀》GB12241—89 《安全阀一般要求》GB10879—89 《溶解乙炔气瓶阀》GB12242—89 《安全阀性能试验方法》GB197—81 《普通螺纹、公差与配合》GB12243—89 《弹簧直接载荷式安全阀》GB1239.2—89 《冷卷圆柱螺旋压缩弹簧技术条件》GB12244—89 《减压阀一般要求》GB1239.4—89 《热卷圆柱螺旋弹簧技术条件》GB1804—79 《公差与配合未注公差尺寸的极限偏差》GB10095—86 《渐开线圆柱齿轮精度》GB3323—87 《钢熔化焊对接接头射线照相和质量分级》GB11365—89 《锥齿轮和准双曲齿轮精度》GB5677—85 《铸钢件射线照相及底片等级分类方法》GB9444—88 《铸钢件磁粉探伤及质量评级方法》GB5796—86 《梯形螺纹》GB6414—86 《铸件尺寸公差》GB7306—87 《用螺纹密封的管螺纹》GB/T592—93 《船用法兰铸铁止回阀》GB7307—87 《非螺纹密封的管螺纹》GB/T1852—93 《船用法兰铸钢蒸汽减压阀》GB9443—88 《铸钢件渗透探伤及缺陷显示痕迹的评级方法》GB/T1972—92 《蝶形弹簧》GB/T12252—89 《通用阀门供货要求》GB/T13927—92 《通用阀门压力试验》2.阀门机械行业标准（见表1-16）表1-16 阀门机械行业标准标准号标准名称标准号标准名称JB93—91 《手柄》JB1700.2—91 《锁紧螺母(二)》JB94—91 《扳手》JB1701—91 《阀杆螺母(六)》JB95—59 《通用管路附件阀件分类术语》JB1702.1—91 《轴承压盖(一)》JB96—75 《截止阀、节流阀和止回阀结构长度》JB1702.2—91 《轴承压盖(二)》JB106—78 《阀门标志和识别涂漆》JB1703—91 《衬套》JB308—75 《阀门型号编制方法》JB1704—75 《压套螺母式填料函尺寸》JB309—75 《闸阀参数》JB1706—91 《压套螺母》JB311—75 《止回阀参数》JB1707—75 《带孔式填料压盖填料函尺寸》JB312—75 《旋塞阀参数》JB1708—91 《填料压盖》JB450—79 《Pg100～320kgf/cm2化工石油工业用锻造高压阀门》JB1709—91 《T形螺栓》JB451—64 《杠杆式安全阀技术条件》JB1710—75 《开口式填料压盖填料函尺寸》JB452—77 《弹簧式安全阀技术条件》JB1711—75 《开口式填料压盖》JB610—79 《疏水阀参数》JB1712—91 《石棉填料》JB790—65 《Pg=16～64kgf/cm2钢制阀技术条件》JB1713—91 《填料垫(一)》JB792—65 《铸铁和铸钢制低压阀门技术条件》JB1716—91 《填料垫(二)》JB930—67 《氧气减压器》JB1717—75 《上密封尺寸》JB1681—75 《截止阀参数》JB1718—91 《垫片(一)》JB1682—75 《节流阀参数》JB1719—91 《垫片(二)》JB1683—75 《球阀参数》JB1720—91 《垫片(三)》JB1684—75 《蝶阀参数》JB1721—91 《垫片(四)》JB1685—75 《隔膜阀参数》JB1722—75 《下螺纹阀杆端部尺寸》JB1689—75 《截止阀、节流阀阀杆螺纹直径和螺距》JB1723—75 《连接圈式阀瓣连接槽尺寸》JB1690—75 《闸阀阀杆螺纹直径和螺距》JB1724—75 《上螺纹阀杆端部尺寸》JB1691—75 《阀杆头部尺寸》JB1725—75 《阀瓣盖式阀瓣连接槽尺寸》JB1692—91 《伞形手轮》JB1726—91 《阀瓣盖》JB1693—91 《伞形手轮》JB1727—91 《对开圆环》JB1694—91 《阀杆螺母(一)》JB1728—91 《止退垫圈》JB1695—91 《阀杆螺母(二)》JB1729—75 《锻钢阀阀杆端部尺寸》JB1696—91 《阀杆螺母(三)》JB1730—75 《闸阀阀杆端部尺寸》JB1697—75 《灰铸铁闸板T形槽尺寸》JB1731—75 《阀瓣和闸板T形槽尺寸》JB1698—91 《阀杆螺母(五)》JB1732—75 《锥形密封面尺寸》JB1699—91 《阀杆螺母(四)》JB1733—75 《灰铸铁阀体铜密封面尺寸》JB1700.1—91 《锁紧螺母(一)》JB1734—75 《灰铸铁闸板和阀瓣铜密封面尺寸》JB1738—75 《楔式闸阀阀体、闸板导轨和导轨槽尺寸》JB1735—91 《底阀阀瓣密封圈》JB1739—75 《楔式闸阀阀体、密封面、间距和楔角尺寸》JB1736—91 《旋启式止回阀阀瓣密封圈》JB1740—75 《楔式闸板密封面尺寸》JB1737—91 《旋启式止回阀阀瓣密封圈压板》JB1741—91 《顶心》JB2765—81 《阀门名词术语》JB1742—91 《调整垫》JB2766—79 《Pg160.320kgf/cm2锻造高压阀门结构长度》JB1743—75 《球阀阀杆端部尺寸》JB2767—79 《Pg160.320kgf/cm2锻造高压阀门参数》JB1744—75 《球体》JB2768—79 《Pg160.320kgf/cm2管子和管件阀门端部尺寸和技术要求》JB1745—75 《螺纹填料压套式填料函尺寸》JB2769—79 《Pg160.320kgf/cm2螺纹法兰》JB1747—91 《填料压环》JB2770—79 《Pg160.320kgf/cm2接头螺柱》JB1748—75 《氨阀阀杆端部尺寸》JB2771—79 《Pg160.320kgf/cm2接头》JB1749—91 《氨阀阀瓣》JB2772—79 《Pg160.320kgf/cm2盲板》JB1750—75 《氨阀阀体密封面尺寸》JB2773—79 《Pg160.320kgf/cm2双头螺柱》JB1751—75 《承插焊连接和配管端部尺寸》JB2774—79 《Pg160.320kgf/cm2阶端双头螺柱及螺孔尺寸》JB1752—75 《外螺纹连接端部尺寸》JB2775—79 《Pg160.320kgf/cm2螺母》JB1753—91 《接头垫》JB2776—79 《Pg160.320kgf/cm2透镜垫》JB1754—91 《接头》JB2777—79 《Pg160.320kgf/cm2无孔透镜垫》JB1755—91 《接头螺母》JB2778—79 《Pg160.320kgf/cm2管件和紧固件温度标记》JB1756—75 《卡套连接端部尺寸》JB2843—80 《蝶阀技术条件》JB1757—91 《卡套》JB2884—81 《空分设备低温截止阀和节流阀技术条件》JB1758—91 《卡套螺母》JB2920—81 《阀门电动装置型式、基本参数和连接尺寸》JB1759—91 《轴套》JB2921—81 《阀门电动装置技术条件》JB1760—91 《六角螺塞》JB2986—81 《旋塞阀技术条件》JB1761—91 《螺塞垫》JB3328—83 《气瓶阀和管路阀》JB1762—75 《板体尺寸》JB3329—83 《小型医用气瓶柜式阀的连接尺寸》JB1842—77 《铸铁衬胶和非衬里隔膜阀技术条件》JB/T3595—93 《电站阀门制造技术条件》JB2121—77 《铜合金铸件技术条件》JB4018—85 《电站阀门型号编制方法》JB2202—77 《弹簧式安全阀参数》JB5206.1—91 《填料压套(一)》JB2203—77 《弹簧式安全阀结构长度》JB5206.2—91 《填料压套(二)》JB2204—77 《减压阀参数系列》JB5206.3—91 《填料压套(三)》JB2205—77 《减压阀结构长度》JB5207—91 《填料压板》JB2206—77 《减压阀技术条件》JB5208—91 《隔环》JB2311—78 《球阀技术条件》JB5209—91 《塑料填料》JB2637—81 《锅炉承压球墨铸铁件技术条件》JB5210—91 《上密封座》JB2639—81 《锅炉承压灰铸铁件技术条件》JB5211—91 《闸阀阀座》JB2762—79 《疏水阀结构长度》JB2763—79 《疏水阀的性能试验方法》JB2764—79 《疏水阀技术条件》3.阀门行业（专业）标准（见表1-17）表1-17阀门行业（专业）标准标准号标准名称标准号标准名称ZBJ16002—87 《阀门电动装置技术条件》ZBJ16008—90 《液化石油气设备用紧急切断阀技术条件》ZBJ16004—88 《减压阀型式与基本参数》ZBJ16009—89 《阀门气动装置技术条件》ZBJ16005—90 《钢制阀门》ZBJ98013—89 《电站安全阀技术条件》ZBJ16006—90 《》阀门的试验与检验ZBJ98015—89 《锅炉管道附件承压铸钢件技术条件》ZBJ16007—90 《蒸汽疏水阀技术条件》ZBJ98016—89 《锅炉锻件技术条件》4.原机械电子工业部通用机械（阀门）行业内部标准目录（见表1-18）表1-18原机械电子工业部通用机械（阀门）行业内部标准标准号标准名称标准号标准名称JB/TQ374—85 《锻钢阀门用短牙梯形螺纹》JB/TQ438—85 《液化石油气钢瓶角阀质量分级》JB/TQ375—85 《缩径锻钢阀门》JB/TQ440—85 《阀门铸钢件质量分级》JB/TQ395—85 《钢制闸阀产品质量分级》JB/TQ441—89 《截止阀质量分级》JB/TQ407—85 《高压平衡截止阀质量分级》JB/TQ648—88 《铁制对夹式平板闸阀》JB/TQ408—89 《隔膜阀质量分级》JB/TQ649—88 《铁制对夹式平板闸阀装配质量分级》JB/TQ409—89 《球阀质量分级》JB/TQ650—88 《先导式减压阀产品质量分级》JB/TQ410—89 《多回转阀门电动装置质量分级》JB/TQ677—88 《阀门产品抽样和等级评定方法》JB/TQ411—89 《机械型带密闭浮子的蒸汽疏水阀质量分级》JB/TQ551—88 《工业用阀门灰铸铁质量分级》JB/TQ412—85 《热动力型圆盘式疏水阀质量分级》JB/TQ552—88 《工业用阀门法兰连接铜制旋塞阀》JB/TQ413—85 《凝结水回收装置质量分级》JB/TQ730—89 《氧气瓶阀质量分级》JB/TQ414—85 《先导活塞式减压阀质量分级》JB/TQ814—89 《钢制平板闸阀质量分级》JB/TQ415—89 《弹簧直接载荷式安全阀质量分级》JB/TQ815—89 《阀门产品清洁度及检查方法》JB/TQ416—89 《软密封蝶阀质量分级》JB/TQ816—89 《阀门用球墨铸铁件质量分级》JB/TQ830.1—89 《阀门标准体系表》5.其它阀门标准目录（见表1-19）表1-19其它阀门标准标准号标准名称标准号标准名称JB/Z243—85 《闸阀静压寿命试验规程》HG5—1587—85 《液化石油气槽车弹簧式安全阀》JB/Z244—85 《截止阀静压寿命试验规程》HG5—1588—85 《液化石油气紧急切断阀》JB/Z245—85 《旋塞阀静压寿命试验规程》JB/T5300—91 《通用阀门材料》JB/Z246—85 《球阀静压寿命试验规程》JB/T5263—91 《电站阀门铸钢件技术条件》JB/Z247—85 《阀门电动装置寿命试验规程》JB/T6439—92 《阀门受压铸钢件磁粉探伤检验》JB/Z248—85 《蝶阀静压寿命试验规程》JB/T6440—92 《阀门受压铸钢件射线照相检验》6.阀门相关标准（见表1-20）表1-20阀门相关标准标准号标准名称标准号标准名称GB150—89 《钢制压力容器》GB4216.5—84 《16巴灰铸铁管法兰尺寸》GB9128.1—88 《钢制管法兰连接用八角形金属环垫》GB4216.5—84 《25巴灰铸铁管法兰尺寸》GB9128.2—88 《钢制管法兰连接用椭圆形金属环垫》GB4216.7—84 《2.5巴和6巴灰铸铁螺纹管法兰尺寸》GB9129—88 《钢制管法兰用石棉橡胶垫片技术条件》GB4216.8—84 《10巴和16巴灰铸铁螺纹管法兰尺寸》GB9130—88 《钢制管法兰连接用金属环垫技术条件》GB4216.9—84 《灰铸铁管法兰用石棉橡胶垫片尺寸》GB9131—88 《钢制管法兰压力温度等级》GB4216.10—84 灰铸铁管法兰及垫片技术要求《》GB255—81 《一般用途管法兰连接尺寸》GB4622—88 《缠绕式垫片》GB2556—81 《一般用途管法兰密封面形状和尺寸》GB3985—83 《石棉橡胶板》GB4216.1—84 《灰铸铁管法兰公称压力、试验压力和工作压力》GB539—83 《耐油石棉橡胶板》GB4216.2—84 《2.5巴灰铸铁管法兰尺寸》JC67—82 《橡胶石棉盘根》GB4216.3—84 《6巴灰铸铁管法兰尺寸》JC68—82 《油浸石棉板》GB4216.4—84 《10巴灰铸铁管法兰尺寸》JC468—92 《高压锅炉水位计用云母片》三、阀门国际标准（见表1-21）表1-21阀门国际标准标准号标准名称标准号标准名称ISO5209—77 《工业用阀门标记》ISO7508—85 《受压管路用未增塑氯乙烯(PVC-U阀门米制系列基本尺寸》ISO5752—88 《法兰管路系统中金属阀门的结构长度》ISO7841—88 《自动蒸汽疏水阀—漏气量测定—试验方法》ISO5996—84 《铸铁闸阀》ISO7842—88 《自动蒸汽疏水阀—排水量测定—试验方法》》ISO6552—89 《自动蒸汽疏水阀术语定义》ISO8233—88 《热塑性塑料阀门扭矩试验方法》ISO6553—80 《自动蒸汽疏水阀-标志》ISO/DIN4216—85 《安全阀的一般要求》ISO6554—80 《法兰连接自动蒸汽疏水阀结构长度》ISO/DIN5208—87 《工业用阀门—阀门的压力试验》ISO6704—89 《自动蒸汽疏水阀分类》ISO/DIN5210—89 《多回转型阀门驱动装置连接》ISO6708—80 《管道附件公称通径的定义》ISO/DIN5211—89 《部分回转型阀门驱动装置连接》ISO6948—81 《自动蒸汽疏水阀-产品试验和工作特性试验》ISO/DIN6002—88 《阀盖用螺栓连接的钢制闸阀》ISO7121—86 《法兰连接钢制球阀》ISO/DIN10631—91 《普通用途的金属蝶阀》ISO7259—88 《主要靠扳手操作的地下用铸铁闸阀》ISO7268。
各种管材管件阀门辅材代号说明
各种管材管件阀门辅材代号说明
1、管子
表示 方法 SLSP 代号 1.1 代号 SLSP 管子 LWSP LISP ELL9 代号 2.1 代号 ENT4 弯头 ESW4 ELL4 名称 锻制螺纹45 弯头 锻制承插焊450弯头 对焊长半径450弯头
0
50 公称直径 名称 无缝钢管 焊接钢管 衬里钢管
附表号 表3.1 等径 三通
4、异径三通
表示 方法 80×40 公称直径 SCH40×SCH80 管表号 20# 材质
附表号 表4.1 等径 三通
5、异径管
表示 方法 80×40 公称直径 SCH40×SCH80 管表号 20# 材质
附表号 表5.1 异径管
6、管箍
表示 方法 50 公称直径
附表号 表6.1
2、弯头
表示 方法 50 公称直径 代号 ENT9 ESW9 ELL9 ELS9 -
附表号 表2.1
3、等径三通
表示 方法 TEES 代号 3.1 代号 TSNT TEES TEER 代号 4.1 代号 TRNT TEER RCON 代号 5.1 代号 NNCA RCON HCSW 代号 6.1 代号 HCNT 管箍 HCSW RCSW 名称 单头螺纹管箍 单承口承插焊管箍 锻制同心异径双承口管箍 代号 FCNT FCSW 名称 双头螺纹管箍 双承口承插焊管箍 名称 锻制同心螺纹异径管 对焊同心异径管 代号 RCSW RECC SCH40 管表号 名称 锻制同心承插焊异径管 对焊偏心异径管 20# 材质 锻制螺纹异径三通 对焊异径三通 代号 TRSW 名称 锻制承插焊异径三通 名称 锻制螺纹等径三通 对焊等径三通 代号 TSSW 50 公称直径 -
附表
公元PVC-U给水管材管件阀门规格型号表
32 (V)
72
40 (1½∙)
40
GO (1 ½∙)
30
63(?)
24
I
产品主要性能指标
管材
枪鸿血目
1350-1460
物理坯縫
住卡&SLZ
$80
纵阖辰1«■策
≤ S
∑∙ΦKSI*
為应交化不兵予4N
!«・冲出IXIft T∣R%
<5%
力学性繼
尢戒&尤・■
液压试Ift
5WER无沒逅
筲件
枪测项目
SeMytn>
6 3fe工后须经试压合恪后方可a±ss使用•
7貝伴安装使用对事照逢设部相关SSIW范•
1350-1460
“卡WKaer
> 74
无任伺WSK耕SIiS开H
力学性能
*««
酒压试址
坯■
ERA
球阀
输测项目
▲亠‰a,
««kg^n>
1350-1460
a 72
无(IflJP酬《!«»幵製
力学性能
建筑给水用硬氯乙烯
产品规格(mm)
剥诵口 魁L(HTn)
ERA
公元
1 SMK切割：隈据便用雯求，BlRRiS当的长度以后，可用手工割倨或机關切割It取WWSM.切对时应保袴 两爲塁直平整■井用雀刀去洽毛刺和娩边，但剖角不宜过大•
2管材、倚件的粘接：站接枸0須进行试确定安第位好乐记，淸洗桶入管縮的长度（承桶深度4.1Omm）口内SL然层旧用沾洗蔣发1力5・Aft>X外仙*Uθ⅛口内侧约勺 涂刷胶粘剂，不宜过但不得矯涂•涂毕即插入•开腹转至安 装所需的»«ffl合角度•使管材全∞λ⅛fc□.约2至3分W/S8D自行固定，并擦去帖合处溢岀的多余胶帖列，保持筲道漕洁∙ tt时切总強行拆开哎辂动方向，否则矣灌舷潼馬.Wil8tR4⅛{t1小时 内不JS受外力的作用，24小时内不猜IS水，完成固化时傅后方可 进行试峻。
阀门及管件的规格型及表示方法
阀门及管件的规格型号及表示方法一、阀门型号的表示方法
标准规定阀门的规格型号由7个单元组成,各单元意义如下：
如：D343X-16C-200表示阀门是蝶阀、传动型式是蜗轮传动、连接形式法兰连接、内部结构斜板式、密封面为橡胶、公称压力1.6MPa、阀体材料为碳钢、公称通径200mm。
二、管件的种类和代号
三、管件的壁厚分级表单位：mm
如90E（L）DN150Sch40304表示90度长半径弯头、公称通径150、壁厚7.11材料304的不锈钢弯头
四、法兰的规程型号及表示方法1法兰类型及密封面
2、类型及代号
3、法兰密封面
法兰密封面包括突面、凹面/凸面、榫面/槽面、全平面、环连接面
4、法兰的标记及示例
以上法兰标准是参照HG20592-2009编制，申报法兰时要提供以下条件：1、标准编号2、法兰类型或类型代号3、法兰密封面代号4、公称尺寸DN、公称压力PN5、材料牌号。
管件尺寸表
管件尺寸表管件尺寸表是指用于管道连接的各种管件的规格和尺寸的汇总表，常用于管道设计、安装和维护等工作中。
管件尺寸表按照管道的直径大小、管件的种类和连接方式等进行分类，具体内容如下：一、阀门类管件尺寸表1.截止阀：DN50-400mm2.球阀：DN15-1000mm3.闸阀：DN40-600mm4.蝶阀：DN50-1200mm5.止回阀：DN15-1200mm6.隔膜阀：DN15-500mm7.电动阀门：DN15-1200mm二、管接类管件尺寸表1.弯头：R=1.5D，1D，0.75D，0.5D；DN15-1200mm2.三通（等通、异口）：DN15-1200mm3.四通（等通、异口）：DN50-600mm4.变径管（通径扩大或缩小）：DN15-1200mm5.扩口管（口径扩大）：DN15-1200mm6.缩口管（口径缩小）：DN15-1200mm三、法兰类管件尺寸表1.法兰（平焊、对焊、螺纹、承插）：DN15-2400mm2.法兰盲板：DN15-2400mm3.法兰套（法兰之间连接的管段）：DN15-2400mm4.衬垫（用于补偿法兰之间的不平衡）：DN15-2400mm四、管卡类管件尺寸表1.管卡（U型、三角型）：DN15-400mm2.卡箍（橡胶、金属）：DN15-400mm3.卡簧（单簧、双簧）：DN15-400mm五、其他类管件尺寸表1.管塞（盲板）：DN15-1200mm2.法兰喉（用于改变法兰连接的管段角度）：DN15-1200mm3.管帽（用于管道的盖头和止水作用）：DN15-1200mm4.接头（连接管道和设备的部件）：DN15-1200mm以上是一些常见的管件尺寸表，具体尺寸和规格还需按照不同的行业、材料、压力等情况进行详细的规划和设计。
在安装和维护管道时，必须按照管件尺寸表来选择合适的管件和连接方式，以确保管道系统的正常运行和安全性。
管径规格符号
管径规格符号管径规格符号是一种用来表示管道尺寸的特殊符号系统。
它在工程设计、制造、施工和维护中起到了重要的作用。
管径规格符号是管道、管件和配件尺寸的重要标识，它能够清晰地表达管道系统中不同部位尺寸的大小关系。
下面是一些常见的管径规格符号及其参考内容。
1. 直径符号（￠）直径符号是表示管道外径的常用标识，它一般用半角的圆括号“￠”表示。
例如，￠20表示管道的外径为20毫米。
2. 内径符号（￠）内径符号用半角的圆括号“￠”加小写字母“i”表示。
例如，￠20i表示管道的内径为20毫米。
3. 壁厚符号（t）壁厚符号用小写字母“t”表示。
例如，t2表示管道的壁厚为2毫米。
4. 接口形式符号为了表示管道连接的方式和接口形式，通常使用文字符号来标识。
例如，“BW”表示焊接接口，“SW”表示承插焊接，而“FL”则表示法兰连接。
这些符号通常与管径标识符号组合使用，以表示具体的管道连接方式。
5. 管道等级符号（PN）管道等级符号用大写字母“PN”表示。
它表示管道的压力等级，用于指示管道所能承受的最大压力，是设计和选型过程中关键的参考依据。
例如，“PN10”表示管道的压力等级为10。
6. 阀门和管件符号阀门和管件的符号也是管径规格符号系统中的重要组成部分。
不同种类的阀门和管件都有各自的标识符号，用于表示其类型、尺寸和连接方式。
例如，“A”型法兰表示按国际标准设计的法兰连接，而“L”型法兰则表示按德国标准设计的法兰连接。
7. 材料符号材料符号是用来表示管道和配件所采用的材料的。
它通常使用大写字母和数字的组合来表示，例如，“S”表示不锈钢，“PVC”表示聚氯乙烯，而“C20”表示碳钢。
管径规格符号的使用能够大大简化工程设计和施工中的沟通和协调工作。
通过标准化的符号系统，设计人员可以清晰地表达设计意图，制造商和供应商可以准确地理解产品要求，施工人员可以正确安装和连接管道。
这样可以避免因为误解和不一致而导致的错误和问题，提高工作效率，确保管道系统的安全和可靠运行。
阀门法兰管件的公称通径DN和公称压力PN
阀门法兰管件的公称通径DN和公称压力PN2012-08-28 21:27:59| 分类：工程备件长度单位|举报|字号订阅通常表示法兰尺寸大小有DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600等,其中DN指的是法兰的国际公称尺寸，也就是日常用的通径；有些朋友误以为DN 指的是法兰的内径，其实这是误解,DN是公称通径，也叫公称直径,就是各种管子与管路附件的通用口径。
同一公称直径的管子与管路附件均能相互连接，具有互换性,它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等；按法兰材质有:不锈钢法兰,碳钢法兰,合金钢法兰公称通径用字母"DN"后面紧跟一个数字标志。
公称通径是管路系统中所有管路附件用数字表示的尺寸，公称直径可用公制mm表示，也可用英制in表示。
公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。
一般来说，管子的直径可分为外径、内径、公称直径。
管子的外径用字母￠来表示，其后附加直径的尺寸和壁厚，例如外径159的无缝钢管，壁厚为4MM，用￠159*4表示，为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。
对管子而言，公称直径是指名义直径，是与内径相近的某一个数值，管子公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。
每一公称直径相同的管子，其外径是相同的，由于壁厚是变化的，所以内径也是变化的。
其内径数值随厚度不同而不同。
管件也用公称直径表示，意义同管子。
在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也称之为，是管子公称通径（或者管件）的规格名称。
如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明该管道的公称直径，壁厚。
管法兰类型有：板式平焊法兰、带颈平焊法兰、对焊法兰、盲法兰法兰盖、松套法兰等。
国标闸阀标准尺寸表
国标闸阀标准尺寸表
国标闸阀标准尺寸通常根据管道的规格和用途进行分类，以下是一些常见的国标闸阀标准尺寸：
1. DN100：阀门口径为100mm，通常用于管道直径为100mm至150mm的场合。
2. DN150：阀门口径为150mm，通常用于管道直径为150mm至200mm的场合。
3. DN200：阀门口径为200mm，通常用于管道直径为200mm至300mm的场合。
4. DN300：阀门口径为300mm，通常用于管道直径为300mm至400mm的场合。
5. DN400：阀门口径为400mm，通常用于管道直径为400mm至500mm的场合。
6. DN500：阀门口径为500mm，通常用于管道直径为500mm至600mm的场合。
7. DN600：阀门口径为600mm，通常用于管道直径为600mm至800mm的场合。
以上仅为国标闸阀标准尺寸中的一部分，实际上还有许多其他规格和用途的闸阀，具体可查阅相关标准或咨询专业人士。
阀门表示方法
的 型 号 编 制 方 法 如 下L —公称压力數值-阔座密封面咸衬里材料代昌结椀式代号 痉蹴式代号----- 传动方式代号 类型代昌注：低温（低于零下 40摄氏度）、保温（带加热层）和带波纹管的阀门在类型代号前分别加 “D “ B'和“W 汉语拼音字母。
3•传动方式代号用阿拉伯数字表示,类型 代号 闸阀 Z 截止阀 J 节流阀 L 球阀 Q 蝶阀D隔膜阀GI类型 代号 旋塞阀 X 止回阀和底阀H 安全阀 A 减压阀 Y 疏水阀S 柱塞阀U传动方式 代号 电磁动 0 电磁-液动 1 电-液动 2 蜗轮3 正齿轮4传动方式 代号 伞齿轮 5 气动 6 液动 7 气-液动 8 电动9表1注：(1)手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。
(2)对于气动或液动：常开式用6K 7K表示；常闭式用6B 7B表示；气动带手动用6S表示，防爆电动用“ 9B'表示。
蜗杆-T形螺母用3T表示。
广州永昌阀门有限公司座落于广东省广州市天河区，致力于为全国机械行业设备用户提供高性价比、高品质、完善售后服务的阀门管件解决方案。
我司创建于1988年，是集研制、开发、销售与服务为一体的大型阀门高新技术企业。
公司拥有高精密度的数控车床，引进先进的CAD CAM计算机辅导系统，并已通过了IS09002国际质量体系认证。
现我公司产品畅销北京上海天津重庆河北湖南山西江苏山东安徽湖北河南浙江江西福建广东广西海南辽宁吉林四川贵州云南西藏陕西甘肃宁夏青海新疆各个省区市，目前正积极开拓国际市场。
本公司的产品主要有：1、阀门系列产品：有不锈钢闸阀、截止阀、球阀；铸钢闸阀、截止阀、球阀；电磁阀以及各种常用阀门，可以为客户提供国标、美标、日标、德标、非标等几十个系列多种规格的阀门产品。
2、管件系列产品：弯头、三通、大小头、翻边、管帽，可为客户提供国标、非标等丝扣管件、焊接管件、快装管件、卡箍、钢管支架、薄壁不锈钢管材等系列管件及其配套产品。
弯头、活接、管码、阀门等常见管件图例及说明
常用管件图例1.弯头：改变管路方向的管件。
其中90°弯头、45°弯头最为常用。
90°弯头45°弯头2.三通：三通是具有三个口子，用于改变流体方向的管件、管道连接件。
按管径尺寸可分为正三通（等径三通）和异径三通。
正三通异径三通3.直通和活接1)直通：用于加长管道。
2)活接：能方便安装拆卸的常用管道连接件。
一般管道不大于一寸时（DN25或φ32）用活接连接，一寸以上用密闭性更佳的法兰。
实际应依现场条件及要求选用连接方式。
直通（等径管套）活接外丝活接内丝活接4.大小头和法兰1)大小头：又称异径管、异径直通。
用于两种不同管径的管道之间的连接。
2)法兰：法兰是管道之间相互连接的零件，用于管端之间的连接；也有用在设备进出口上的法兰，用于两个设备之间的连接。
法兰连接或法兰接头，是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。
大小头（异径管套）法兰5.管码：包括码仔、半边码、吊码和U型码。
用于固定管道的管件。
装配在焊接板上之前，为更好地确定夹的方向，建议先在固定处做好标记，后焊上焊接，嵌上管夹身的下半部分，放上需固定的管子。
再放上另一半管夹身和盖板，用螺钉拧紧。
切忌直接焊接已装好管夹的底板。
码仔半边码吊码U型码6.球阀和底阀1)球阀：启闭件（球体）由阀杆带动，并绕球阀轴线作旋转运动的阀门。
2)底阀：主要应用于水泵等处理浆液的机械设备，通常底阀会被安装在水泵水下吸管的底端，来防止浆液回流。
球阀底阀7.止回阀和闸阀1)止回阀：指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门。
2)闸阀：是一个启闭件闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，主要用于截断或接通管路中的介质，一般不作为调节或节流使用。
蝶形止回阀闸阀。
