矫形器制作2014
假肢、矫形器的制作工艺的制作流程
本技术公开了一种假肢、矫形器的制作工艺，包括以下步骤：利用医用取模仪对伤残患者的残肢或畸患矫正部位进行取型，得到1：1的三维扫描图像数据D1；利用假肢或矫形器修模软件，对三维扫描图像数据D1进行模拟修模处理，得到三维扫描图像数据D2；将三维扫描图像数据D2传输到康复医疗专用3D打印机中进行打印，得到假肢接受腔或矫形器本体。
本技术的制作流程均采用数字化处理，具有制备流程简单、周期短、成本低等优点，大大提高了假肢、矫形器的制作效率和精确度；采用环保3D打印材料进行打印，杜绝了环境污染以及损害技术身体健康的问题；假肢、矫形器与伤残患者身体完美贴合，矫正力点和施力大小适度合理，符合人体生物力学原理。
技术要求1.一种假肢、矫形器的制作工艺，其特征在于，包括以下步骤：a、利用医用取模仪对伤残患者的残肢或畸患矫正部位进行快速的取型，得到1：1的三维扫描图像数据D1；b、利用假肢或矫形器修模软件，对三维扫描图像数据D1进行模拟修模处理，得到符合伤残患者的可用于穿戴假肢或矫形器的三维扫描图像数据D2；c、假肢或矫形器技师可通过电脑将调整好的三维扫描图像数据D2传输到康复医疗专用3D 打印机中进行打印，得到与伤残患者残肢相契合的假肢接受腔或与畸患矫正部位相契合的矫形器本体。
2.根据权利要求1所述的假肢、矫形器的制作工艺，其特征在于，步骤a中的取型工艺分为假肢取型和矫形器取型两类，其中：假肢取型步骤包括：利用医用取模仪对伤残患者的残肢进行取型，得到1：1的三维扫描图像数据D1；矫形器取型步骤包括：首先在伤残患者的畸患部位穿戴好支具，再利用医用取模仪对畸患部位进行取型，得到1：1的三维扫描图像数据D1。
技术说明书一种假肢、矫形器的制作工艺技术领域本技术涉及领域，特别涉及一种假肢、矫形器的制作工艺。
背景技术假肢和矫形器是伤残者首选的两种并列的康复器具；其中，假肢的作用是代替肢体伤残者所失去的部分肢体功能；矫形器的作用是矫治畸变肢体的疾患，使伤残患者恢复一定的生活自理和工作能力。

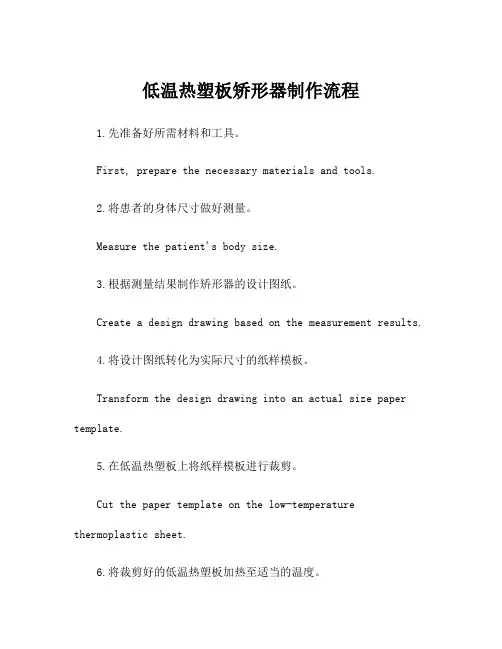

低温热塑板矫形器制作流程
低温热塑板矫形器制作流程1.先准备好所需材料和工具。
First, prepare the necessary materials and tools.2.将患者的身体尺寸做好测量。
Measure the patient's body size.3.根据测量结果制作矫形器的设计图纸。
Create a design drawing based on the measurement results.4.将设计图纸转化为实际尺寸的纸样模板。
Transform the design drawing into an actual size paper template.5.在低温热塑板上将纸样模板进行裁剪。
Cut the paper template on the low-temperature thermoplastic sheet.6.将裁剪好的低温热塑板加热至适当的温度。
Heat the cut low-temperature thermoplastic sheet to the appropriate temperature.7.将热软化的塑板迅速取出并贴合到设计图纸上。
Quickly remove the softened plastic sheet and place it on the design drawing.8.利用模具或手工将热软化的塑板按照设计图纸的形状进行成型。
Use a mold or hand to shape the softened plastic sheet according to the design drawing.9.确保矫形器的尺寸和形状符合患者的需求。
Ensure that the size and shape of the orthosis meet the patient's needs.10.将成型好的矫形器进行冷却固化。
Cool and solidify the molded orthosis.11.对矫形器进行修整和打磨，使其表面光滑。
免荷踝足矫形器的制作
免荷踝足矫形器（部份免荷）的制作免荷踝足矫形器（部份免荷）的制作 (1)一、生物力学及适应症 (2)（一）生物力学 (2)（二）适应症 (2)二、标记及测量 (2)（一）标记 (2)（二）测量 (3)三、取型 (3)四、阳型的制作和修整 (4)（一）阳型制作 (4)（二）阳型的修整 (5)1、依照之前测量的围长和M-L削减阳型，使之与测量的尺寸相符或略小于测量的尺寸 (5)2、髌韧带 (5)3、半腱半膜肌和股直肌通道 (5)4、胫骨嵴和胫骨粗隆 (5)5、胫骨嵴以下、踝关节以上 (6)6、骨突起部位 (6)7、足底 (6)8、跟腱 (7)9、砂光 (7)五、PE板材热塑成型 (7)（一）前部挡片的制作 (7)（二）热塑成型 (8)六、成品加工 (8)（一）后侧半腱半膜肌和股直肌通道 (8)（二）前侧髌骨到胫骨嵴划线处 (8)（三）胫骨嵴划线处以下 (8)（四）去毛边，倒角 (9)（五）固定 (9)七、适配性检查 (9)八、问题及总结 (9)一、生物力学及适应症（一）生物力学PTB踝足矫形器与PTB小腿假肢原理相同，用髌韧带支撑体重，使同意腔以下的小腿和足部免荷。
（二）适应症小腿骨折；双侧下肢长度不同，代偿作用。
二、标记及测量（一）标记1、给患者患肢穿上袜套2、在以下部位做标记：（1）髌骨轮廓（2）胫骨粗隆（3）髌韧带（4）胫骨嵴（从胫骨粗隆向下10~15cm即可）（5）胫骨内侧缘（6）胫骨内外髁的前脸部（7）胫骨内外髁的锥面基部（8）内外侧腘绳肌腱（9）腓骨小头（10）内踝（11）外踝（12）舟骨（13）第一跖趾关节（14）第五跖趾关节（15）（骨折部位）其他骨突起部为、压痛点等必要部位也做出标记（二）测量1、测量股骨髁部的M-L2、测量跖趾关节处的M-L3、测量踝关节处的M-L4、测量足长5、在患者正常站立时，测量髌韧带到脚底的距离（下肢长度，作为修型参考）6、从腓骨小头向下每隔5cm测量小腿围长（作为修型参考）三、取型1、让患者坐在椅子上，膝关节适当屈曲，足部维持内外旋中间位，跖屈适当角度（以足跟离地2-3cm为基准），保证足部无内外翻畸形。
矫形器制作操作程序
操作程序
1．处方制定前的检查：由康复小组人员对患者进行体检和心理检查。
2．制定处方：由康复医师制订，内容包括：疾病诊断、肌力、关节运动范围、畸形情况等，并结合患者个人生活、工作条件，对矫形器提出具体制造和装配要求。
同时康复医师应让患者了解使用矫形器的目的、必要性、使用方法、可能出现的问题等。
3．矫形器装配前的治疗：由治疗师为患者进行针对性的肌肉力量、关节运动范围、肌肉协调能力的训练。
4．制造、装配：由矫形器技师按照处方要求进行测量、绘图、制造石膏阴模、阳模，制成半成品后试样，交付初检。
5．初检：由康复医师对患者矫形器的穿戴进行初步的系统功能检查。
6．矫形器的适应性训练：初检满意后，由物理治疗师对患者进行适应性训练。
物理治疗师通过各种临床客观检查、评定，认为矫形器的装配和适应性使用都比较满意后，再安排完成产品，交付终检。
7．终检：由康复医师、治疗师、矫形器技师等康复小组人员共同协作完成，包括矫形器生物力学性能的复查、矫形器实际使用效果的评定、患者身体、心理康复状况的评定。
8．职业训练：根据患者所要恢复的职业，进行穿戴矫形器后的针对性训练。
9．走上工作岗位：患者穿戴矫形器恢复工作。
10．随访：由康复医师负责定期随访，并做专门的测量、记录，必要时提出修改意见。
随访间隔时间视具体情况而定。
矫形器制作康复治疗技术操作规范
矫形器制作康复治疗技术操作规范1、定义根据患者的功能障碍表现，为其设计并采用不同质地材料按一定工序加工、制作和装配具有特殊矫形功能的辅助器具，称为矫形器制作技术。
2、适应证与禁忌证（1）适应证：对肢体、躯干需要保护、支持及固定的患者；肢体创伤或术后需采取制动以帮助消除炎症、水肿、疼痛的患者；肢体畸形的预防和矫正者；需要提高或恢复肌力、扩大关节活动范围的患者；为改善功能活动和功能代偿者；下肢需要减轻承重的患者；需借助矫形器提高生活自理能力的患者。
（2）禁忌证：因各种原因不宜穿戴矫形器者，如认知障碍、皮肤感染等。
3、设备与用具（1）低温热塑矫形器制作设备：包括水温箱、热风枪、缝纫机、剪刀、绘图工具、各类量尺、裁剪刀等。
（2）高温热塑矫形器制作设备：包括平板加热器、打磨机、真空泵、带式锯床、钻床、抛光机、沙轮机、台钳、缝纫机及石膏振动锯等专业工具。
4、操作方法与步骤（1）制作前对患者进行全面评定，在医师指导下制定矫形器处方。
治疗师对装配矫形器部位进行评定，在此基础上确定装配矫形器的种类或设计方案。
（2）制作与装配：根据矫形器的设计方案确定材料、零部件，按照制造和装配工序进行操作：1）低温热塑矫形器：画肢体轮廓图；取纸样下料；塑形和修整；安装固定带和弹力部件。
2）高温热塑矫形器：在肢体上划上标志点；石膏绷带取阴模；灌石膏浆取石膏阳模；修整石膏阳模；塑形和修整；组装支条与金属关节（必要时）；安装固定带。
（3）初检与试穿：患者试穿矫形器，了解是否达到预期目的，经医师同意后交给患者正式穿戴。
（4）随访：在医师指导下，定期检验矫形器使用效果，发现问题及时解决。
5、注意事项（1）制作中要严格执行矫形器处方。
（2）制作中安全操作，注意劳动保护。
（3）做好设备维护和保养，保证设备的正常运行。
（4）制作的矫形器要符合技术、质量要求。
（5）避免矫形器局部压力过大影响肢体血液循环。
（6）矫形器的辅助部件如金属关节、支条、螺丝、弹簧等安装要牢靠。

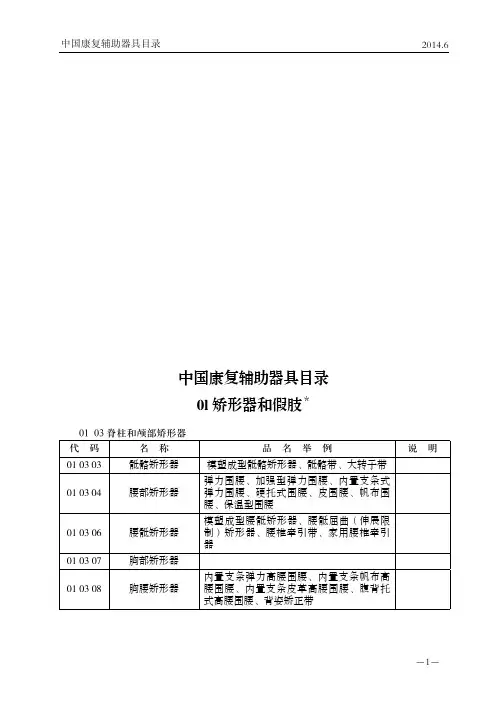

中国康复辅助器具目录(2014版)
小腿矫形器
弹力小腿护腿、小腿固定护套、模塑成型 小腿固定托
髋矫形器
髋固定矫形器、锁定式髋外展矫形器、可 调 内 收 外 展 的 髋 固 定 矫 形 器、 蛙 式 支 架、 儿童先天性髋脱位矫形器
髋膝矫形器
大腿矫形器
弹力大腿护腿、大腿固定护套、模塑成型 大腿固定托
髋膝踝足矫形器
金属支条式髋大腿矫形器、塑料制髋大腿 矫形器、坐骨承重髋大腿矫形器
01 24 48
下肢临时假肢
石膏接受腔临时假肢、采用接受腔调节架 的临时假肢、树脂接受腔临时假肢、短桩 临时假肢
01 30 不同于假肢的假体
代码
名称
01 30 03
假发
01 30 18
假乳房
品名举例 胸罩式假乳房、仿真假乳房
说明
－6－
中国康复辅助器具目录
2014.6
代码
01 30 21
01 30 24 01 30 27 01 30 30 01 30 33 01 30 36
名称
假眼
假耳 假鼻 面部合成假体 假腭 假牙
品名举例
说明
配制硬性假眼、定制硬性假眼、软性假眼、 薄体假眼、特制活动假眼
硅胶假耳
硅胶假鼻
单颗牙、全口牙
01 33 矫形鞋
代码
名称
01 33 07
控制畸形的矫形 鞋
01 33 18
01 33 21 01 33 30 01 33 33
补高鞋
补缺鞋 免荷鞋 保护用矫形鞋
说明
－4－
中国康复辅助器具目录
2014.6
代码 01 18 09
01 18 12
01 18 15
01 18 18 01 18 21 01 18 24 01 18 25 01 18 26 01 18 30 01 18 33 01 18 36 01 18 40 01 18 41
假肢矫形器定制方案(一)
假肢矫形器定制方案(一)假肢矫形器定制方案资料背景介绍•假肢矫形器是一种用于替代或辅助肢体功能的装置，帮助失去肢体功能的患者重新恢复行动能力和生活质量。
但是传统的假肢矫形器存在着通用性差、舒适度低等问题，无法满足个性化的需求。
目标•开发一种定制化的假肢矫形器，通过基于患者个体特征和需求的设计和制造，提升假肢矫形器的适配性和舒适性，从而改善患者的生活质量。
方案步骤1.患者测量与评估–进行目标用户的测量与评估，获得其肢体数据，包括长度、周长、关节角度等。
2.设计与个性化定制–根据患者的测量数据，采用三维建模技术，设计出符合其个体特征的假肢矫形器。
–在设计过程中，考虑到患者的医疗需求、运动能力和审美偏好，确保假肢矫形器的个性化定制。
3.材料选择与制造–选择高强度、轻质、适应性高的材料，如碳纤维复合材料等。
–利用先进的制造技术，如3D打印、激光切割等，制造出符合设计要求的假肢矫形器。
4.矫形器测试与调整–对制造出的假肢矫形器进行全面的功能测试，确保其正常工作。
–针对患者的反馈意见和实际使用情况，进行必要的调整和优化。
5.定制化服务与售后支持–提供患者定制化的服务，包括在线预约、专业咨询和设计、售后支持等，以满足其个性化需求。
–建立假肢矫形器的用户反馈机制，不断改进产品的质量和性能。
优势与价值•提供个性化定制的假肢矫形器，能够更好地适应患者的身体特征和需求，提升适配性和舒适性。
•改善患者的生活质量，恢复其行动能力和社会参与度。
•提供专业的定制化服务与售后支持，满足患者的个性化需求和解决问题。
结论•通过以上方案步骤，开发一种定制化的假肢矫形器，可以为失去肢体功能的患者带来更好的生活体验和社会融入感。
这样的方案将进一步推动假肢矫形器行业的发展，并为患者提供更好的解决方案。
方案步骤（续）6.费用评估与支付方式–对于定制化的假肢矫形器，费用会相对较高。
进行对患者的费用评估，提供多种支付方式，包括一次性支付、分期付款等，以确保患者的经济负担相对合理。
假肢矫形器-刘燕
实验一：矫形器的制作实验学时：2学时实验要求：选做一、实验目的1.认识常用制作假肢矫形器的材料。
2.以踝足矫形器为例，熟悉热塑性塑料踝足矫形器的模塑成型工艺。
3.掌握低温热塑板材制作上肢矫形器的工艺。
二、实验内容以踝足矫形器为例介绍热塑性塑料模型的成型工艺，以及低温热塑板材制作上肢矫形器的工艺。
三、实验原理、方法和手段最初人类制作矫形器使用的材料是木材、皮革、植物纤维等。
随着人类对新材料的认识，材料学、工程学的不断发展，用于制作矫形器的材料种类日益增多。
矫形器不同于一般的日用工业品，因为矫形器必须佩带在患者身上，所以选用矫形材料时必须注意以下几点：第一要保证一定的强度、刚度、重量轻，不会突然断裂；第二要求抗疲劳、抗磨损、抗腐蚀、抗冲击；第三要求卫生，便于清洁，透气性好，无毒、无刺激、无过敏反应；第四便于加工制作，便于穿戴、临床观察。
目前国内外最常用的原材料为热塑板材（thermal plastic materials）。
该材料具有易成形、易修整、轻便耐用、安全可靠等优点，用它制成的矫形器能较好地符合生物力学原理。
热塑板材按软化温度的高低可分为低温热塑板材和高温热塑板材。
本实验分别以踝足矫形器和上肢矫形器为例，介绍热塑性塑料踝足矫形器的模塑成型工艺和低温热塑板材制作的工艺。
塑料踝足矫形器有多种形式，主要目的是：保护踝关节，减轻疼痛，促进病变痊愈；稳定踝关节和距下关节；预防和矫正关节畸形。
需要根据每一位患者对矫形器的生物力学需求进行设计。
而低温热塑板材具有良好的可塑性，可以直接在肢体上成形。
其制作过程简单、迅速，而且容易加工和修改，是上肢矫形器主要的制作材料。
四、实验组织运行要求本实验根据制作矫形器的要求和具体条件，采用先集中授课，使学生明白制作的过程，再以学生自主训练为主，教师辅助、指导的开放模式组织教学。
五、实验条件1．剪板工具、设备用于剪切塑料板材的工具包括锯子、剪刀。
设备有：锯床、剪板机。
锯子用于分离或切割材料，一般分为钢锯或木锯。
制作矫形器方法第一(材料和工具的配置
划线，标记用H-3H铅笔（扁平），有直尺、圆规、木质划线规
好友推荐
钢锯
对材料（或工件）进行切断、切槽，锯弓分为固定式和可调节式。
丝攻与板牙
是一种加工螺纹的工具，前者加工内螺纹，后者加工外螺纹
锯
一般框锯：木工最基本常用工具，分为纵锯、横锯、绕锯；刀锯：当框锯受阻时，用以刀锯切割直线，分为板锯、侧锯、尖戳锯；线锯：曲线切割和小料加工，通常有手柄锯、钢丝锯、可调线锯
尺
量具，测量长度、角度、圆周、内孔直径。分为直尺、角尺、活动斜角尺、卷尺
名 称
作 用
石膏绷带
石膏夹板原料
低温热塑板材
常用支具、夹板原料
高温热塑板材
常用支具、夹板原料
玻璃纤维板材
支具、夹板的一种高级材料，价格昂贵
金属条
支具、夹板原料，常用铝条、钢板、钢丝
皮革
常用支具、夹板原料，多用人造革
布料
常用支具、夹板原料，有帆布、高弹力织布
人造革
常用支具、夹板原料
恒温水箱
加温用，一般水温0~100℃可调恒定
电吹风
局部加温用
电烙铁
焊接、局部加温用
强力、普通剪刀
裁剪原料用
打孔机
指套、固定带钻孔
铆钉机
用铆钉固定支具、夹板的工具
镊子、钳子
加温时取料
棉纱绷带
热塑板材塑形
透明胶布、白纸
设计、取样用
尼龙搭扣
固定带的部件
大毛巾
吸水
棉花
垫里，保护皮肤
快干胶
粘合
乳胶
粘合作用
皮革缝纫机
缝制皮革
铆钉
固定夹板、支具原料ቤተ መጻሕፍቲ ባይዱ
矫形器的制作流程
矫形器的制作流程一、矫形器的制作流程概述矫形器是一种用于纠正骨骼、肌肉或关节问题的医疗设备。
其制作流程需要经过多个步骤，包括了术前准备、设计方案、模型制作、材料选择、零部件加工、组装调试等环节。
本文将详细介绍矫形器的制作流程。
二、术前准备1.患者初诊首先，需要进行患者初诊，对患者进行全面的身体检查，了解其身体情况和病史，并做出初步诊断。
2.拍摄影像根据初步诊断结果，需要对患者进行X光片或CT扫描等影像检查，以获取更为详细的信息。
3.制定治疗方案根据影像检查结果和临床表现，制定出针对性强的治疗方案，并与患者及家属进行沟通和确认。
三、设计方案1.确定设计方案在确定治疗方案后，需要根据具体情况来选择合适的矫形器类型，并在此基础上进行进一步设计。
2.测量尺寸通过测量患者身体的各项尺寸，确定矫形器的具体尺寸和形状。
3.绘制设计图根据测量结果和设计方案，绘制出矫形器的设计图，并进行评审和修改。
四、模型制作1.选择模型材料根据矫形器的具体设计要求，选择适合的模型材料，如聚乙烯、聚氨酯等。
2.制作模型将设计图转化为三维模型，并使用数控机床等设备进行加工，制作出符合要求的模型。
3.精细加工对于一些复杂的部位，需要进行手工精细加工，以确保其质量和精度。
五、材料选择和零部件加工1.选择材料根据矫形器的具体要求和患者情况，选择适合的材料进行制作。
常见材料有金属、塑料、弹性布料等。
2.零部件加工对于不同类型的矫形器，需要加工不同类型的零部件。
如支架、调节螺丝等。
这些零部件需要经过数控机床或手工加工等环节后才能使用。
六、组装调试1.组装零部件将加工好的零部件进行组装，并进行初步调试。
2.试戴调整在组装完成后，需要对矫形器进行试戴调整，以确保其质量和效果。
根据患者的具体情况和反馈，进行必要的调整。
七、矫形器的检测和验收1.检测在制作完成后，需要对矫形器进行全面的检测，包括外观、尺寸、材料等方面。
2.验收经过检测合格后，需要对矫形器进行验收，并将其交付给患者或家属。
膝踝足矫形器制作工艺（1）
膝踝足矫形器制作工艺（1）金属支条式膝踝足矫形器制作(KAFO)区炳祥矫形器: 是用于改变神经、肌肉和骨骼系统的机能特性或结构的体外使用装置。
矫形器的分类医用临时矫形器:用快速成形材料制作的用于医疗的临时性矫形器。
固定性矫形器:将肢体保持在固定位置上的矫形器。
矫正性矫形器:用于矫正肢体变形的矫形器。
保护性矫形器:用于保护肢体免受损伤或防止病变的软式矫形器。
功能性矫形器:具有辅助肢体运动功能的矫形器。
免荷式矫形器:为减轻下肢承载的负荷而使用的矫形器。
夜间用矫形器:为矫正或预防肢体变形而在夜间就寝时或白天卧床休息时使用的矫形器。
牵引式矫形器:以牵引为目的而使用的矫形器。
功能性骨折治疗矫形器：用于骨折治疗的矫形器，其关节可以活动。
金属框架式矫形器：用于躯干的金属框架结构的矫形器。
模塑矫形器：使用热塑板材经石膏阳模成形的矫形器。
体外力源矫形器：采用电动，气动或液动等外部动力驱动的矫形器。
组件式矫形器：由矫形器标准化组件组装的矫形器。
矫形器按装配部份分类名称和缩写中文名称缩写骶髂矫形器SIO腰骶矫形器LSO胸腰骶矫形器TLSO 颈部矫形器C O 颈胸矫形器CTO 颈胸腰骶矫形器CTLSO手矫形器H O 腕矫形器W O 肘矫形器E O 肘腕矫形器EWO肩矫形器S O 肘矫形器S E 肩肘腕矫形器SEWO 肩肘腕手矫形器 SEWHO足矫形器F O 踝足矫形器AFO 膝矫形器K O: 0号膝踝足矫形器KAFO 髋矫形器H O 髋膝踝足矫形器HKAFO下肢矫形器结构件名称下肢矫形器的基本作用作用原理: 矫形器用于平衡肢体的缺陷，它们可以用于长期装配，也可以用于短期装配，很多手术在使用了术前矫形器以后才能进行,也有的矫形器用于术后结果进行稳定和巩固.下肢矫形器有着以下功能；稳定作用针对那些行走过程中没有肌力控制的关节可以通过装配矫形器防止其不由自主的运动.静置作用针对有关节，下肢某部分以及整个下肢可以使用矫形器进行静置（不能运动）.矫正（复位）针对畸形或错位可以通过矫形器，使用一定的压力将恢复到原来的位置并固定在那里.免荷作用针对避免体重或行走过程中的力量对下肢远端的负荷.长度平衡针对腿长不一致可以通过使用矫形器来补偿.牵引作用针对下肢的某个部分或整个下肢可以通过使用矫形器进行牵引.运动控制针对控制关节在有关平面内的运动，使其不可能作非生理性的运动.限制作用针对关节的一些运动受到限制.加强活动针对使关节能在其运动范围内再次运动起来或者使其运动范围加大.一个矫形器同时有多种功能，例如:腿长平衡作用和稳定作用常常同时出现为了达到装配目的: 矫形器的适配如何，生物力学作用怎样，矫形器的设计样式是否好看，材料和零部件的选择是否得当以及加工是否精细都起着重要作用。
下肢矫形器的制作流程
下肢矫形器的制作流程## Process of Manufacturing Lower Limb Orthoses.English Answer:### 1. Patient Evaluation and Assessment:Gait analysis.Range of motion assessment.Measurement of the affected limb.### 2. Orthosis Design:Determination of orthosis type (e.g., ankle-foot orthosis, knee-ankle-foot orthosis)。
Selection of materials (e.g., thermoplastic, carbon fiber)。
Design of the orthosis contours and framework to provide support and alignment.### 3. Fabrication:Fabrication of the orthosis framework.Heat molding or casting of the thermoplastic to fit the patient's limb.Shaping and trimming of the orthosis.Attachment of straps, buckles, and other accessories.### 4. Fitting and Adjustments:Fitting the orthosis to the patient's affected limb.Making adjustments to ensure proper fit, comfort, and function.Monitoring patient progress and making further adjustments as needed.### 5. Patient Education and Training:Educating the patient on the use and maintenance of the orthosis.Training the patient on proper donning and doffing techniques.Providing guidance on how to incorporate the orthosis into daily activities.## 中文回答：### 1. 患者评估：步态分析。
脊柱矫形器的制作流程
脊柱矫形器的制作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!脊柱矫形器是一种用于治疗脊柱侧弯、脊柱骨折等疾病的医疗器械。
它通过对脊柱施加外力，来矫正脊柱的畸形，缓解疼痛，恢复脊柱的正常功能。
脚趾矫正器的制作技术
本技术提供一种脚趾矫正器，包括绷带，还包括虎骨扣、垫片和压垫，所述的虎骨扣与绷带活动连接，所述的绷带一端穿过第二穿孔绕在第二连杆上从第一穿孔穿回，所述的绷带另一端穿过第三穿孔绕在第四连杆上从第四穿孔穿回，所述的绷带两端均设有粘接带的公面，所述的绷带远离与人脚贴合的一侧表面设有与粘接带公面配合的粘接带母面，所述的垫片设置在虎骨扣与人脚接触的部位，所述的垫片通过第一夹片与虎骨扣配合固定，所述的压垫通过第二夹片设置在绷带与脚掌贴合的一侧。
本产品解决了人脚在长期穿鞋的情况下脚趾外翻的问题，避免了脚趾外翻导致脚骨畸形，放置了脚骨骨膜受损，而且本产品使用方便，能够有效的帮助人们矫正脚趾。
权利要求书1.一种脚趾矫正器，包括绷带，其特征在于，还包括虎骨扣、垫片和压垫，所述的虎骨扣与绷带活动连接，所述的虎骨扣包括上支杆和下支撑，所述的上支杆和下支杆之间设有第一连杆、第二连杆、第三连杆、第四连杆和第五连杆，所述的第一连杆、第二连杆、第三连杆、第四连杆和第五连杆之间设有间距相等的第一穿孔、第二穿孔、第三穿孔和第四穿孔。
2.如权利要求1所述的一种脚趾矫正器，其特征在于，所述的绷带一端穿过第二穿孔绕在第二连杆上从第一穿孔穿回，所述的绷带另一端穿过第三穿孔绕在第四连杆上从第四穿孔穿回，所述的绷带两端均设有粘接带的公面，所述的绷带远离与人脚贴合的一侧表面设有与粘接带公面配合的粘接带母面。
3.如权利要求1所述的一种脚趾矫正器，其特征在于，所述的垫片设置在虎骨扣与人脚接触的部位，所述的垫片上设有第一夹片，所述的第一垫片通过夹片与虎骨扣配合固定，所述的压垫上设有第二夹片，所述的压垫通过第二夹片设置在绷带与脚掌贴合的一侧。
4.如权利要求1所述的一种脚趾矫正器，其特征在于，所述的绷带为具有透气性和散热性的弹性材料制成。
5.如权利要求1所述的一种脚趾矫正器，其特征在于，所述的压垫为扁球状结构。
技术说明书一种脚趾矫正器技术领域本技术涉及一种矫正器，特别涉及一种脚趾矫正器。
实验五活动矫治器的制作
实验五活动矫治器的制作（二）（三学时）【目的要求】初步掌握活动矫治器功能附件的结构和制作方法及牙合垫（posterior bite block）式矫治器的制作及其要领。
【实验内容】1、示教弯制分裂簧、双曲唇弓和纵簧。
2、实习弯制分裂簧、双曲唇弓和纵簧。
3、由指导老师示教活动牙合垫（posterior bite block）式矫治器的制作。
【实验用品】石膏模型，直径0.5mm、0.7mm、0.9mm的不锈钢丝，梯形钳、鹰嘴钳、切断钳、日月钳、蜡刀、雕刻刀、蜡片、红铅笔、酒精灯、火柴、石膏调拌刀、酒精灯、牙合架、自凝塑料、分离剂。
【方法和步骤】1、分裂簧（split spring）又称菱形簧，用于扩大牙弓。
取一段0.9mm不锈钢丝弯制成菱形，由口、体、低三部分组成，斜边形的两锐角相当于簧的口部和底部，而钝角则相当于簧的体部，各个角均应圆钝，以防止加力时折断。
菱形口部张开1~2mm，口对准鄂中缝，体部左右宽度约6~8mm，长约10~20mm。
簧距组织面约3~4mm，便于加力时调整，连接体转弯处正对尖牙和第一前磨牙的接触点，最后形成与腭部曲线一致的连接体。
（图分裂基托）2双曲唇弓用于辅助固位及内收切牙。
由唇弓的水平部分及两个垂直弯曲及两连接体组成，取一段直径0.7mm的不锈钢丝，弯曲双曲唇弓的中部使其与切牙接触呈弧形，弓丝位于前切牙1/3与中1/3交界处，在两侧尖牙近中1/3处，将钢丝向牙龈方向弯曲两个U形曲，曲的宽度是尖牙宽度的2/3，高度应距前庭底2~3mm并离开组织面约1~1.5mm，钢丝末端经尖牙与第一前磨牙的颊外展隙，牙合外展隙到腭部形成连接体，埋于机托内。
3.双曲纵簧，主要用于近远中方向牙齿的移动。
取一段直径为0.5mm的不锈钢丝，弯制成纵向的双曲，弹簧的游离端放在角质牙的近中或远中临面，其主要的作用为利用扩大或收小簧曲所产生的推力或者拉力，使牙齿向近远中移动（图双曲唇弓）4.牙合垫式矫正器制作（1）石膏模型固定调整牙合架，固定好定位螺丝，将用水浸透过的前牙反牙合石膏模型按上、下颌咬合关系对好，用石膏固定在架子上，升高咬合，已打开锁结，大约使前牙分离1~2mm。
