暖通知识房间空调一般都是单元式空调、（一体式窗式空调也属于单元式）。
分体式壁挂、柜机空调统称单元式空调,（它是由几个单元组合的产品了）。
中央空调是由一台主机通过风道过风或冷热水管接多个末端的方式来控制不同的房间以达到室内空气调节目的的空调。
采用风管送风方式，用一台主机即可控制多个不同房间并且可引入新风，有效改善室内空气的质量，预防空调病的发生。
家用中央空调的最突出特点是产生舒适的居住环境，其次从审美观点和最佳空间利用上考虑，使用家用中央空调使室内布置更加灵活。
更多内容欢迎参详筑龙暖通网（1）空调器的安装位置，应尽量避开自然条件恶劣（如油烟重、风沙大，阳光直射或高温热源）的地方；油烟、风沙极易损坏空调，应极力避免空调与其接触。
直射的阳光或高温热源会使空调制冷不及时，制冷效果差。
（2）室外机安装位置应选择尽可能离室内机较近的地方，又要考虑空气流通、无阳光或少阳光照射的条件。
室外机组应安装在空调房间的外墙，朝向最好为北向，其次为南向，最差为东、西向。
如图1-1。
（3）室外机进空气的侧面及后面应留有10 cm以上的空间，前面排风方向空间距离应在70cm以上。
各室外机由于结构不同，所需空间尺寸也不相同应参考说明书中的规定。
（4）空调器的安装面应坚固结实，具有足够的承载能力。
安装面为建筑物的旧壁或屋顶时，必须具有实心砖、混凝土或与其强度等效的安装面。
安装场地应能承受室外机的重量，且应该无振动，不引起噪声的增大。
比如：空调安在突出的阳台上会产生强烈共振，噪声大。
一般安在卧室的窗户下面，隔着窗、墙，会大大减少噪声。
而且安在窗户下面伸手可及，保证以后维护清洗、用户套空调罩以及检修等的方便。
（5）排出空气和噪声不影响邻居的场所。
（6）建筑物内部的过道、楼梯、出口等公用地方不应安装空调器的室外机。
（7）空调器的室外机组不应占用公共人行道，沿道路两侧建筑物安装的空调器其安装架底部距地面的距离应大于2.5m。
（1）空调器的安装位置，应尽量避开自然条件恶劣（如油烟重、风沙大，阳光直射或高温热源）的地方；油烟、风沙极易损坏空调，应极力避免空调与其接触。
制冷机组、单元式空调机组试运转记录
18.7
5.5
/
≤52/Βιβλιοθήκη 3808运转平稳，各项参数符合要求
合格
净化空调机组AHU-504
20.5
18.7
5.5
/
≤52
/
380
8
运转平稳，各项参数符合要求
合格
净化空调机组AHU-505
20.5
18.7
5.5
/
≤52
/
380
8
运转平稳，各项参数符合要求
合格
净化空调机组AHU-506
18.7
17.3
制冷机组、单元式空调机组试运转记录
表E6-6编号：×××
工程名称
××工程
测试仪器及精度
压力表（10Pa）、温度计（1~100℃）
试验日期
年月日
设备名称
制冷量
（KW）
制热量
（KW）
额定功率
（KW）
制冷剂
允许噪声
（DB）
试验电流
（A）
试验电压
（V）
运转时间
（h）
测试过程
测试结果
净化空调机组AHU-503
4.0
/
≤52
/
380
8
运转平稳，各项参数符合要求
合格
试验结果
机组试运转均平稳，各项技术参数均符合设备技术文件规定。合格
参加人员签字
监理（建设）单位
施工单位
××公司
技术负责人
质检员
施工员
×××
×××
×××
×××
本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

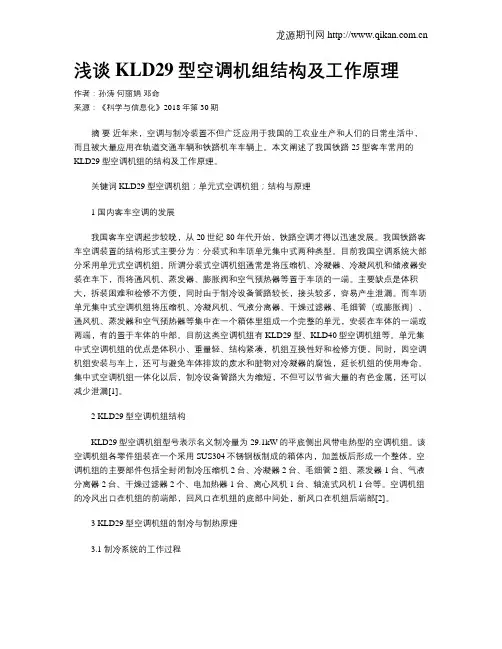

浅谈KLD29型空调机组结构及工作原理
浅谈KLD29型空调机组结构及工作原理作者：孙涛何丽娟邓命来源：《科学与信息化》2018年第30期摘要近年来，空调与制冷装置不但广泛应用于我国的工农业生产和人们的日常生活中，而且被大量应用在轨道交通车辆和铁路机车车辆上。
本文阐述了我国铁路25型客车常用的KLD29型空调机组的结构及工作原理。
关键词 KLD29型空调机组；单元式空调机组；结构与原理1 国内客车空调的发展我国客车空调起步较晚，从20世纪80年代开始，铁路空调才得以迅速发展。
我国铁路客车空调装置的结构形式主要分为：分装式和车顶单元集中式两种类型。
目前我国空调系统大部分采用单元式空调机组。
所谓分装式空调机组通常是将压缩机、冷凝器、冷凝风机和储液器安装在车下，而将通风机、蒸发器、膨胀阀和空气预热器等置于车顶的一端。
主要缺点是体积大，拆装困难和检修不方便，同时由于制冷设备管路较长，接头较多，容易产生泄漏。
而车顶单元集中式空调机组将压缩机、冷凝风机、气液分离器、干燥过滤器、毛细管（或膨胀阀）、通风机、蒸发器和空气预热器等集中在一个箱体里组成一个完整的单元，安装在车体的一端或两端，有的置于车体的中部。
目前这类空调机组有KLD29型、KLD40型空调机组等。
单元集中式空调机组的优点是体积小、重量轻、结构紧凑，机组互换性好和检修方便，同时，因空调机组安装与车上，还可与避免车体排放的废水和脏物对冷凝器的腐蚀，延长机组的使用寿命。
集中式空调机组一体化以后，制冷设备管路大为缩短，不但可以节省大量的有色金属，还可以减少泄漏[1]。
2 KLD29型空调机组结构KLD29型空调机组型号表示名义制冷量为29.1kW的平底侧出风带电热型的空调机组。
该空调机组各零件组装在一个采用SUS304不锈钢板制成的箱体内，加盖板后形成一个整体。
空调机组的主要部件包括全封闭制冷压缩机2台、冷凝器2台、毛细管2组、蒸发器1台、气液分离器2台、干燥过滤器2个、电加热器1台、离心风机1台、轴流式风机1台等。
JB 8655—1997 单元式空气调节机 安全要求
单元式空气调节机安全要求JB 8655—1997中华人民共和国机械工业部1997—11—19批准1998—05—01实施前言本标准的电器安全要求非等效采用了IEC 335—2—40：1992《家用和类似用途电器的安全热泵空调器和除湿机的特殊要求》(即GB 4706．32—1996《家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求》并与IEC 335—1：1991《家用和类似用途电器的安全一般要求》(即GB 4706．1—92《家用和类似用途电器的安全通用要求》)协调一致。
由于本标准为三相电源，除了家用和类似用途之外，还适用于商业用和工业用。
本标准的机械安全要求，参考了美国供暖制冷空调工程师学会标准ANSI／ASHRAE15—1992《机械制冷安全规范》。
本标准是首次发布。
本标准由机械工业部冷冻设备标准化技术委员会提出并归口。
本标准起草单位：广东华宝空调器厂、合肥通用机械研究所。
本标准主要起草人：周子成、葛传诗、张明圣。
1 范围本标准规定了制冷量在7 000W以上、额定电压小于600V的三相电源空气冷却和水冷却的单元式空气调节机(单冷型、热泵型、带辅助电加热的热泵型及纯电加热制热型)(以下简称空调机)的安全要求。
本标准不适用于单相电源的房间空调器，也不适用于煤气加热的空调器，以及非机械制冷方式的空调器。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 4208—93 外壳防护等级(IP代码)GB 4343—1995 家用和类似用途电动、电热器具，电动工具以及类似电器无线电干扰特性测量方法和允许值GB 4706．1—92 家用和类似用途电器的安全通用要求GB 4706．32—1996 家用和类似用途电器的安全热泵空调器和除湿机的特殊要求GB 7373—87 工业用二氟一氯甲烷(F22)GB 7778—87 制冷剂编号表示方法JB 6917—93 制冷装置用压力容器3 危险一览表空调机的危险因素见表1。
热泵产品相关标准

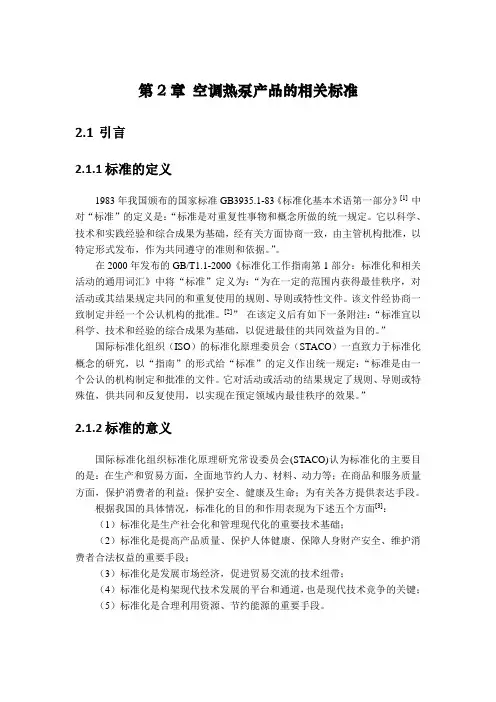

第2章空调热泵产品的相关标准2.1引言2.1.1标准的定义1983年我国颁布的国家标准GB3935.1-83《标准化基本术语第一部分》[1] 中对“标准”的定义是：“标准是对重复性事物和概念所做的统一规定。
它以科学、技术和实践经验和综合成果为基础，经有关方面协商一致，由主管机构批准，以特定形式发布，作为共同遵守的准则和依据。
”。
在2000年发布的GB/T1.1-2000《标准化工作指南第1部分：标准化和相关活动的通用词汇》中将“标准”定义为：“为在一定的范围内获得最佳秩序，对活动或其结果规定共同的和重复使用的规则、导则或特性文件。
该文件经协商一致制定并经一个公认机构的批准。
[2]”在该定义后有如下一条附注：“标准宜以科学、技术和经验的综合成果为基础，以促进最佳的共同效益为目的。
”国际标准化组织（ISO）的标准化原理委员会（STACO）一直致力于标准化概念的研究，以“指南”的形式给“标准”的定义作出统一规定：“标准是由一个公认的机构制定和批准的文件。
它对活动或活动的结果规定了规则、导则或特殊值，供共同和反复使用，以实现在预定领域内最佳秩序的效果。
”2.1.2标准的意义国际标准化组织标准化原理研究常设委员会(STACO)认为标准化的主要目的是：在生产和贸易方面，全面地节约人力、材料、动力等；在商品和服务质量方面，保护消费者的利益；保护安全、健康及生命；为有关各方提供表达手段。
根据我国的具体情况，标准化的目的和作用表现为下述五个方面[3]：（1）标准化是生产社会化和管理现代化的重要技术基础；（2）标准化是提高产品质量、保护人体健康、保障人身财产安全、维护消费者合法权益的重要手段；（3）标准化是发展市场经济，促进贸易交流的技术纽带；（4）标准化是构架现代技术发展的平台和通道，也是现代技术竞争的关键；（5）标准化是合理利用资源、节约能源的重要手段。
2.1.3标准的分类由于标准种类极其繁多，可以根据不同的目的，从不同角度对标准进行分类，比较通行的方法有三种，即标准约束性分类法、标准性质分类法、标准层次分类法[4]。
单元式空调机
一、简介“五洲”柜式空调机系我公司最新设计开发的空调设备系列，产品包括：⏹单元式空调机(L，LF，RF，H，HF)，规格为13kW一340kW；⏹低温和低湿恒温恒湿机(HD，HDD)，规格为5kW一20kW；⏹模块化机房专用空调(HFXM)，规格为13kW一152kW。
其产品设计合理，具有结构紧凑、体积小、重量轻、噪音低，运行安全、可靠性高等优点，可广泛应用于国防、科研、文教卫生、制药行业；以及厂房、宾馆、商场等不同环境下的空气调节。
设计和制造执行标准《单元式空气调节机》 GB／T17758《单元式空气调节机安全要求》 JB8655二、工作原理降温原理：制冷系统工作时由压缩机排出的高温高压R22 气体进入冷凝器被冷凝成常温高压的液体，经膨胀阀节流降压变成低温低压的汽液两相混和物进入蒸发器，在其内蒸发并吸收通过蒸发器的空气的热量, 使流经蒸发器的空气得以降温，制冷剂吸收空气热量后汽化成低压常温的蒸汽，被压缩机吸入，在压缩机中压缩成高温高压的气体，再进入下一循环；空气离开蒸发器后，通过送风机送到特定的空间、房间，吸收其热量，再通过回风管道回到空调机组，在蒸发器处降温，这样不断循环，从而达到降温目的。
降湿原理：由于蒸发器翅片表面温度低于空气的露点温度，空气流经蒸发器表面时，水份将在蒸发器表面析出成冷凝水并排出机外，从而使空气湿度降低。
升温原理：启动加热器，空气流经加热器时，空气被加热而升温。
加湿原理：启动加湿器，加湿器产生的水蒸汽不断被风机送入室内达到加湿的目的。
控制原理：首先机组内的温湿度传感器将测量的房间空气温度和湿度，传递给控制仪表，仪表根据该组数据与用户所要求的数据进行计算、分析、比较，然后发出相应的指令，启动(关闭)空调机组内对应的部件，对房间的空气进行降温、降湿、升温、加湿等处理工作，以使空气的温度和湿度达到用户设定的要求。
三、机组特点压缩机：选用高性能的进口压缩机，安全、可靠、能效比高。
动车 高铁 第三章 空调系统
第三章空调系统1.概述为了改善旅客和工作人员的旅行、工作环境，提高客室的舒适度和整体的美观性，本车配装了二台集中单元式空调机组。
机组分别安装于车体两端顶部，各通过一节软风道与车体联接。
车内顶部设12节大风道，采用静压送风风道将空调空气通过条缝风口均匀送入车内，厕所设废气排风装置，乘务员室、配电柜设有空调送风口。
根据季节的变化，单元空调机组通过PLC综合控制柜，集中控制客室、乘务员室的温度及通风换气，达到夏天降温，冬天升温的目的，使旅客和工作人员处于舒适的工作环境中。
2.空调系统技术参数2.1机组2.1.1型式：车顶单元式（平底前出风）2.1.2型号：KLD-29PQ2.1.3电源：主回路三相交流380V±10% 50Hz控制回路单相交流220V±10% 50Hz2.1.4制冷量：29.07kW（25000kcal/h）(空气条件：蒸发器进风干球温度29.0℃，相对湿度Φ=60%，室外干球温度35℃。
）2.1.5风量：低速：3000 m3/h 新风：1100 m3/h高速：4500m3/h量新风：1500 m3/h 2.1.6制冷剂：R22 充注量3800g×22.1.7功率：约13kW 24A2.1.8重量：约700kg2.1.9外形尺寸（mm）：长2100×宽2280×高650圆弧顶R2360 平底2.1.10构架材质：不锈钢（SUS307）2.2全封闭压缩机：2台2.2.1型号：日本三菱JH514YZ（美国Copeland压缩机）2.2.2功率：5.2kW×2 (5.02kW×2)2.2.3转速：2900r/min2.3.冷凝器：2台2.31冷却方式：风冷2.3.2型式：铝肋片套铜管2.3.3冷凝风机：轴流式1台型号：KT51 NO7A1型功率：1.5kW转速：940r/min风叶：Φ700mm 8叶片（或10叶片）风量：10000m3/h电动机：SL112M-6-J42.4蒸发器1台（2个系统）2.4.1铝肋片套铜管2.4.2离心式风机：1台（双联、双速）双出轴电机：1.8/1.3kW 转速1450/950r/min风机：多叶片离心式双联风机，水平出风流量：4500/3000m3/h2.5节流方式：毛细管Φ3.2×Φ1.6铜管2.6高压压力开关2个动作值电路断开： 2.9±0.01MPa电路接通：2.4±0.01MPa2.7低压压力开关2个动作值电路断开：0.19±0.05MPa电路接通：0.32±0.05MPa2.8气液分离器2只2.9配线用电力联合器插头（插头座编号参见附图二）20芯插头P48K20TY-G 1只26芯插头P48K26TY-G 1只2.10电加热器：1台类型：PTC型发热器容量：3kW×2PTC发热条：两侧带铝翅片散热，防水结构保护装置：温度开关，断开：70℃±5℃熔断保险丝139℃±5℃3.用途及结构特点概述：当空调机组通风机运转后，冷凝风机、压缩机在综合电气控制柜的控制下相继工作，经处理后的空气通过主风道送入车内各室，大部分空气通过车内走道平顶板上回风口回到空调机组再循环，小部分空气排出车外，如此循环不断，用以处理车厢内空气，使之达到夏天降温，冬天升温的目的，使车内工作人员有一适宜的工作环境。
申菱单元式空调机样本
一产品简介及特点1、简介申菱第三代单元式柜机是申菱公司在多年生产柜机的基础上最新升级的版本。
机组外形采用流线型设计，外形美观。
具有制冷、制热、除湿、加热等功能，可实现对室内环境温度的精确控制。
广泛适用于各种写字楼、宾馆，展览馆等场合。
2、产品特点本系列设有3HP～100HP共19个规格。
有风冷、水冷两种冷却方式，满足客户不同使用环境的需求。
有多种送回风方式，便于匹配组合。
有新风引入功能，能够有效改善空气品质。
适用于多种工程环境。
机组结构紧凑、外型小巧，所有维护、保养均可正面进行，便于安装、维护和调试。
主要制冷系统配件采用知名品牌产品，如高性能进口压缩机，低噪音高效率离心式风机等，节能、性能可靠。
壳管式冷凝器采用我司专利产品――高效换热管，大大提高机组换热效率。
机组设有多重安全保护，如高低压力、压缩机过流、过载等，确保机组安全可靠。
根据使用场合的具体要求，机组可做防爆防腐处理。
可广泛用于石油、化工、冶金、军工、医药等行业存在或可能存在ⅡA、ⅡB级,T1～T4组可燃性气体、蒸气与空气混合形成的爆炸性气体混合物的1～2区场合。
3、执行标准本产品执行国家标准：①GB/T 17758-1999 《单元式空气调节机》。
②GB 19576-2004《单元式空气调节机能效限定值及能源效率等级》三名义工况名义工况四 运行范围制冷时，室内最高进风温度32℃，最低进风温度18℃。
室外最高进风温度43℃，最低进风温度18℃。
制热时，室内最高进风温度27℃。
室外最高进风温度21℃，最低进风温度-7℃。
水冷机最高进水温度34℃，最低进水温度20℃，承受最高水压0.4Mpa 。
◆机组长时间在超出上述范围运行，会导致损坏，如客户确有需要，请在订货时说明。
五 产品型号表示方法室内机室外机S W ×例如： (1) LF58N ：制冷量为57.6kW 的风冷冷风型单元式空调机，制冷剂为R22，压缩机置于室内。
(2) RF34H ：制冷量为33.6kW 的风冷热泵型单元式空调机，制冷剂为R407C ，压缩机置于室外。
单元式空气调节机
《单元式空气调节机》GB/T17758-1999标准已经于2007年进行了修订并报批，即将出台。
影响风冷型单元式空调机APF性能评价指标的因素除空调自身性能参数外，还包括“建筑负荷线”和“空调的使用小时数分布”两个因素。
依据中国国情，我们对这两个因素进行了定量研究，为GB/T17758-1999标准修订提供了理论依据。
随着制冷空调技术的发展，变速、变容量制冷空调设备逐渐成为行业的研究与发展重点，变速、变容量单元式空气调节机（以下简称单元式空调）在中国制冷产业中所占的比例越来越大，而1999年制定的《单元式空气调节机》GB/T17758-1999标准尚未考虑该类产品。
为推进行业的技术进步，实现中国标准迈向国际先进行列，并与国际接轨，全国冷冻空调设备标准化技术委员会经过两年多的努力，对GB/T17758-1999进行了修订（修订标准已经报批），其重要变化之一是用季节能效指标（单冷型用季节能效比SEER，热泵型用全年能源消耗效率APF）代替原标准中的名义制冷或名义制热工况的性能指标（EER或COP），更为客观地描述风冷型单元式空调的性能。
从SEER、APF的计算公式可以看出，采用季节能效指标来评价单元式空调的性能时，必须明确三个问题：（1）定义建筑负荷线；（2）定义使用空调的小时数分布；（3）研究制冷与制热时空调的性能曲线及其测试方法。
其中，问题（3）是全世界都面临的共同问题，研究成果可以相互借鉴；而问题（1）与问题（2）则与空调的应用地域、建筑围护结构、空调使用习惯、人们的平均生活水平等因素具有直接关系，因此，对于不同国家而言，在制定标准时，必须进行有针对性的研究，提出符合本国国情的数据或曲线。
本文针对计算风冷型单元式空调全年能源消耗效率APF（对于单冷型空调而言，则采用SEER）所需的建筑冷热负荷线、制冷与制热季节及其各温度（外温）下的使用小时数进行研究，为中国国家标准《单元式空气调节机》GB/T17758-1999的修订提供了理论依据。
单元式空调机组国标标准
单元式空调机组国标标准
关于单元式空调机组的国家标准，目前中国实施的是GB/T 19232-2013《商用和类似用途空气调节设备性能测试方法》和GB/T 23331-2009《商用和类似用途空气调节设备能效限定值及能效等级》两项标准。
GB/T 19232-2013标准规定了商用和类似用途空气调节设备的
性能测试方法，包括了单元式空调机组。
该标准主要涉及空调设备
的制冷量、制热量、能效比、风量、静压、噪声等性能参数的测试
方法，以确保空调设备的性能达到国家规定的要求。
而GB/T 23331-2009标准则规定了商用和类似用途空气调节设
备的能效限定值及能效等级，也包括了单元式空调机组。
该标准主
要针对空调设备的能效进行了限定，以及根据能效等级划分了不同
的能效等级，从而引导消费者选购能效更高的空调产品，促进节能
减排。
除了上述两项国家标准，单元式空调机组还需要符合相关的行
业标准和安全标准，以确保产品质量和使用安全。
总的来说，国家
标准对于单元式空调机组的性能、能效等方面进行了严格的规定和测试方法，以保障消费者的权益，推动空调行业的健康发展。
组合式空调机组GBT14296-2008
组合式空调机组1、范围本标准规定了组合式空调机组（简称机组）的术语和定义、分类与标记、材料、要求、试验方法、检验规则、标志、包装、运输和贮存、产品样本和说明书的基本内容等。
本标准适用于以功能段为组合单元，能够完成空气运输、混合、加热、冷却、去湿、过滤、消声、热回收等一种或几种处理功能的机组。
冷媒为盐水、乙二醇和直接蒸发盘管以及采用电加热的机组，可参照适用。
本标准不适用于自带冷、热源的空调机（器）、风机盘管机组、暖风机等。
1、规范性引用文件下列文件红的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励本剧本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不住日期的引用文件，其最新版本适用于本标准。
GB/T 1236-2000工业通风机用标准化风道进行性能试验GB/T 2624.3-2006 用安装在圆形截面管道中的差压装置测量满管流体流量第3部分：喷嘴和文丘里喷嘴GB/T 9068-1988 采暖通风与空气调节设备噪声声功率级的测定工程法GB/T14296 空气冷却器和空气加热器GB/T16803 采暖、通风、空调、净化设备术语JB/T 9064盘管耐压试验和密封性检查JG/T 21-1999 空气冷却器和空气加热器性能试验方法2、术语和定义GB/T16803 确定的以及下列术语和定义适用于本标准。
3.1组合式空调机组 central station air handling units由各种空气处理功能段组装而成的一种空气设备。
适用于阻力大于等于100Pa的空调系统。
3.2机组空气处理功能段 functional section of units具有对空气进行一种或几种处理功能的单元体。
机组功能段有：空气混合、均流、过滤、冷却、一次和二次加热、去湿、加湿、送风机、回风机、喷水、消毒、热回收等单元体。
3.3额定风量 Rated air flow rate在标准空气状态下，单位时间通过机组的空气体积流量，单位为m³/h或m³/s。
组合式空调机组GBT14296-2008
组合式空调机组1、范围本标准规定了组合式空调机组（简称机组）的术语和定义、分类与标记、材料、要求、试验方法、检验规则、标志、包装、运输和贮存、产品样本和说明书的基本内容等。
本标准适用于以功能段为组合单元，能够完成空气运输、混合、加热、冷却、去湿、过滤、消声、热回收等一种或几种处理功能的机组。
冷媒为盐水、乙二醇和直接蒸发盘管以及采用电加热的机组，可参照适用。
本标准不适用于自带冷、热源的空调机（器）、风机盘管机组、暖风机等。
1、规范性引用文件下列文件红的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励本剧本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不住日期的引用文件，其最新版本适用于本标准。
GB/T 1236-2000工业通风机用标准化风道进行性能试验GB/T 2624.3-2006 用安装在圆形截面管道中的差压装置测量满管流体流量第3部分：喷嘴和文丘里喷嘴GB/T 9068-1988 采暖通风与空气调节设备噪声声功率级的测定工程法GB/T14296 空气冷却器和空气加热器GB/T16803 采暖、通风、空调、净化设备术语JB/T 9064盘管耐压试验和密封性检查JG/T 21-1999 空气冷却器和空气加热器性能试验方法2、术语和定义GB/T16803 确定的以及下列术语和定义适用于本标准。
3.1组合式空调机组central station air handling units由各种空气处理功能段组装而成的一种空气设备。
适用于阻力大于等于100Pa的空调系统。
3.2机组空气处理功能段functional section of units具有对空气进行一种或几种处理功能的单元体。
机组功能段有：空气混合、均流、过滤、冷却、一次和二次加热、去湿、加湿、送风机、回风机、喷水、消毒、热回收等单元体。
3.3额定风量Rated air flow rate在标准空气状态下，单位时间通过机组的空气体积流量，单位为m³/h或m³/s。
组合式空调机组电子样本
单元式空调机组
单元式恒温恒湿空调机组机组概况：本系列单元式空调机组系我公司总结原款恒温恒湿机组的基础上，结合最新科技发展，潜心研究、设计开发的空调设备系列，是本公司多年来的重点科研项目，产品的技术性能、型式规格居国内领先水平。
该产品秉承"高效、节能、环保、健康"的设计理念，为用户制造的符合二十一世纪新特点的高性能产品，产品总体设计合理，具有功能全、结构紧凑、体积小、重量轻、噪音低、运行安全、可靠性高等优点。
可广泛应用于国防、科研、文教卫生、制药行业；以及厂房、宾馆、商场等不同环境下的空气调节。
工作原理：恒湿恒湿机系统的运作是通过三个相互联系的系统：制冷剂循环系统、空气循环系统、电器自控系统;制冷剂循环系统：蒸发器中的液态制冷剂吸收空气的热量（空气被降温及除湿）并开始蒸发，最终制冷剂与空之间形成一定的温度差，液态制冷剂亦完全蒸发变为气态，后被压缩机吸入并压缩（压力和温度增加）,气态制冷剂通过冷凝器（风冷/水冷）吸收热量，凝结成液体。
通过膨胀阀（或毛细管）节流后变成低温低压制冷剂进入蒸发器，完成制冷剂循环过程。
空气循环系统：风机负责将空气从回风口吸入，空气经过蒸发器（降温、除湿），加湿器，加热器（升温）后经送风口送到用户需的空间内，送出的空气与空间内的空气混合后回到回风口。
电器自控系统：包括电源部分和自动控制部分。
电源部分通过接触器，对压缩机、风扇、加湿器等供应电源。
自动控制分部分又分为温、湿度控制及故障保护部分：温、湿度控制是通过温、湿度控制器，将回风的温湿度与用户设定的温湿作对比，自动运行压缩机（降温、除湿），加湿器，电加热（升温）等元件，实现恒温恒湿的自动控制。
故障保护控制是通过压力保护、延时器、继电器、过载保护等相互组合达到，对压缩机，风机，加湿器等元件进行故障保护的控制。
机组特点：1.控制先进：机组采用智能仪表或可编程控制器（PLC）控制，控制精度高，可靠性好，机组仪表可预留远程控制接口，方便用户远程集中控制，节省管理人力；全面应用现代控制技术，优化控制模型，以保证机组运行模式适应全年工况的变换，提高机组季节能效比；2.多重保护：机组设有高压、低压、过载、短路、断相、过热、欠风压等保护，以及水泵、防火阀连锁保护；3.机组全面采用能效比高(EER)的涡旋压缩机（50Hp以下）和半封闭螺杆压缩机（60Hp以上）。
空调系统英语对照
房间空调器 room air conditioner单元式空调机 unitary air conditioner窗式空调机 window-type air conditioner分体式空调器 split-type air conditioner室内机 indoor unit室外机 outdoor unit蒸发器 evaporator冷凝器 condenser毛细管 capillary tube压缩机 compressor往复式压缩机 reciprocating compressor(回转)转子式压缩机 rotary compressor涡旋式压缩机 scroll compressor气缸 cylinder吸气阀 suction valve排气阀 discharge valve理论排量 theoretical displacement实除排量 actual displacement热交换器 heat exchangerU形管 U-shape tube吊顶式 ceiling suspended吸顶式 ceiling cassettes(ceiling concealed)壁挂式 wall mounted落地式 floor standing光管 plain copper pipe内螺纹管 inner groove copper pipe翅片管 finned tube四通换向阀 4—way reversing valve单向阀 check valve轴流风机 axial flow fan(propeller fan)离心风机 centrifugal fan(sirocco fan)贯流风机 cross flow fan(1inefrow fan)截止阀 cut-off valve(ball valve)过滤器 strainer底盘(底板) chassis(lower panel)安装板 installation sheet前(后)面板 front(rear) panel侧板 side plate(side panel)边板 end plate (end panel)风扇电机 fan motor电机支架 motor support中间隔板 mid．isolation sheet(separated support plate) 网罩 protection grill nets扫风电机 swing motor(louver motor)步进电机 step motor (vane motor)进风格栅 air intake grill步进电机座 vane crank继电器引线 relay lead电器安装板 electrical supporting plate 盖板 cover plate(top plate)电容 capacitor电容夹 capacitor clamp胶圈 o-gasket管路系统 tubing systems排气管 discharge pipe吸气管 suction pipe电气原理图 electrical principle diagram 电气接线图 electrical wring diagram线路图 circuit diagram保温管 thermal insulation pipe连接管堵头 connection pipe cap电器安装盒 electrical box汽液别离器 liquid-gas separator接线板 Terminal block交流接触器 AC contactor贮液器 liquid accumulator波纹软管 corrugated pipe四芯(六芯)控制线 signal cable with 4(6)cores 电热管 heater element扫风叶片支架 louver support左右端盖 side box (L,R)电源线 power cord控制器 controller红外遥控器 remote controller继电器 relay主令开关 main switch温控器 thermostat螺钉 screw螺栓 bolt螺母 nut垫圈 gasket排水管 drainpipe油别离器 oil separator插片 insert block插孔 insert bolt电机保护器 motor protector保险丝 fusePTC发热元件 PTC electrical heater变压器 transformer控制面膜 controlling panel脚轮 castor固定螺丝 fixed screw底板 soleplate水位开关 water-level switch 触摸开关 touch switch热断路 thermal cut-out限温器 temperature limiter 电脑芯片 IC集成电路 integrated circuit 可控硅 controlled silicon 蜂鸣器 buzzer插座 socket插头 plug过滤网 air filter过滤栅 filter grille蜗壳 propeller housing水箱 water tank水箱盖 tank cover上隔板 upper inner cover 下隔板 lower inner cover 上卡板 top cover下卡板 bottom cover扫风叶片 swing louver支撑条 support bar导风叶片 lower louver出风格栅 front grill出水管 drainage duct出水槽 outlet for water模具 mould灯箱 light box机壳 body电磁阀 solenoid valve电磁线圈 solenoid coil压缩机过载保护 thermal protector高压保护 high pressure switch低压保护 low pressure switch 吊顶机风扇蜗壳 casing set集水盘 drain pan安装螺钉盖 screw cover(screw cap) 壁挂机安装板 wall frame电机固定件 motor holder电机固定圈 rubber mount风叶护网 fan guard室内电机 fan motor(IU)室外电机 fan motor(OU)四通阀 4-way valve步进/同步电机 louver motor电源互联线 interconnection cord(for power) 信号线 interconnection cord(for signal) 拨动开关 swing switch电机电容 Run capacitor for fan motor (IU) 压机电容 Run capacitor for compressor电机保护器 Thermal cut-out for fan motor压机保护器 Protector for compressor变压器保险管 Thermal link in transformer电抗器 reactor电源模块 IPM整流桥 Bridge rectifier光藕 Optocoupler控制器保险管 Fuse in controller压敏电阻 Varistor电机继电器 relay for fan motor压机继电器 relay for compressorX2滤波电容 X2 filter capacitorY2电容 Y2 capacitor温度计 thermometer水银温度计 mercurial thermometer电阻温度计 resistance thermometer热敏电阻 thermistor热电偶 thermocouple热电偶温度计 thermocouple thermometer 量热计 calorimeter表压 gauge pressure绝对压力 absolute pressure压力计 pressure gauge真空 vacuum真空计 vacuum gauge真空压力计 compound gauge干球温度计 dry bulb thermometer温球温度计 wet bulb thermometer湿度计 hygrometer干湿球温度计 dry-wet bulb thermometer 流量计 flowmeter喷嘴 flow nozzle质量流量计 mass flowmeter温度传感器 temperature sensor湿度传感器 humidity sensor风速仪 anemometer机械风速仪 mechanical anemometer数字风速仪 digital anemometer热线风速仪 hot-wire anemometer声级计 sound level meter工具 tool测量放大器 measurement amplifier电容传声器 condenser microphone绝缘电阻表 insulation resistance meter耐压测试仪 high voltage reliability meter接地电阻测试台 testing station of earthing resistance泄漏电流测试装置 testing equipment of leaking current直流电阻电桥 electric bridge of DC resistance灼热丝试验装置 testing equipment for scorching漏电起痕试验装置 testing equipment of scrap with leaking current球压装置 ball-pressure apparatus热平衡室 Balanced Calorimeter或Balanced Ambient Room-Type Calorimeter 焓差室 Psychrometric 或Air Enthalpy Method Calorimeter测量不确定度 Uncertainty in Measurement扩口器 rube-outlet expander弯管器 tube bender卤素检漏仪 halogen leak detector电子检漏仪 electrical leak detector板子 wrench冲击钻 electric driven rotary hammerFCU ：风机盘管 fan coil unitAHU ：空气处理单元 (空气处理机) air handling unitFAU ：新风处理单元 fresh air unitHVAC：供热通风与空气调节 heating ventilating and air conditioningDCC ：干盘管〔干式盘管〕Dry cooling coilFFU：风机过滤单元 Fan filter unitMAU ：新风空调箱 Make up air hundling unit schedule 洁净空调系统中外气空调箱，完全是新风的空调箱AHU：空气处理单元 Air hundling unit 一般型空调箱HEPA：高效空气过滤器 High efficiency pariculate airRAC：循环组合空调单元 Recirculation air cabinet unit scheduleC/R：洁净室无尘室 Clean roomULPA：超高空气效过滤器 Ultra low penetration air filterAS ：风淋室Air showerPB：传递箱 Pass boxCB：净化工作台Clean benchRD ：泄压风门Relief damperCH.：制冷机C.D. ：冷凝水管C.T. ：冷却塔CAV ：新风量控制箱EAF ：排风机EAD ：排风管EAG ：排风口EAL ：排风百叶FAG ：新风口FAL ：新风百叶FAF ：补风机F.A. ：新风FAD ：新风管F.D.：防火阀HC ：加热盘管FP ：风机盘管HX ：热交换器优质文本N.R.D.：风管止回阀P.A.：经过处理的新风PDA：新风管(经过处理的新风)PAU：新风机(带处理功能)PAL：新风百叶R.A.：回风RAD：回风管RAG：回风口refrigerantadj.制冷的n.制冷剂空气源热泵(ASHP)AirSourceHeatPump。
