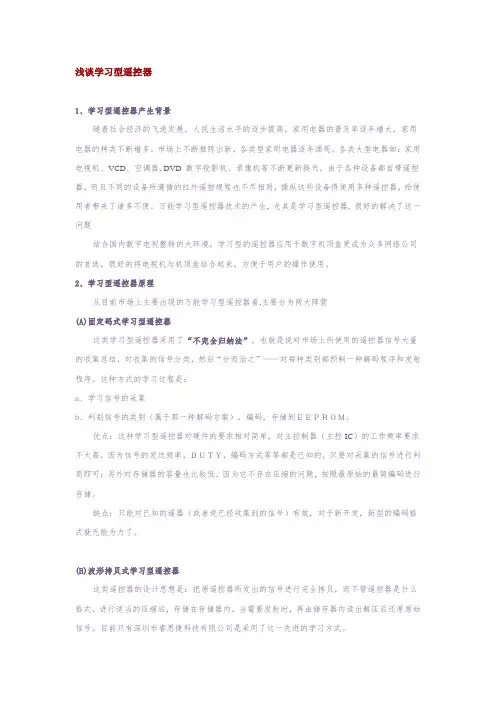

学习型遥控器原理
浅谈学习型遥控器
浅谈学习型遥控器
1、学习型遥控器产生背景
随着社会经济的飞速发展，人民生活水平的逐步提高，家用电器的普及率逐年增大，家用电器的种类不断增多。市场上不断推陈出新，各类型家用电器逐年涌现。各类大型电器如：家用电视机、VCD、空调器, DVD 数字投影机、录像机等不断更新换代，由于各种设备都自带遥控器，而且不同的设备所遵循的红外遥控规程也不尽相同，操纵这些设备得使用多种遥控器，给使用者带来了诸多不便。万能学习型遥控器技术的产生, 尤其是学习型遥控器, 很好的解决了这一问题
结合国内数字电视整转的大环境，学习型的遥控器应用于数字机顶盒更成为众多网络公司的首选，很好的将电视机与机顶盒结合起来，方便于用户的操作使用。
2、学习型遥控器原理
从目前市场上主要出现的万能学习型遥控器看,主要分为两大阵营
(A)固定码式学习型遥控器
这类学习型遥控器采用了“不完全归纳法”，也就是说对市场上所使用的遥控器信号大量的收集总结，对收集的信号分类，然后“分而治之”——对每种类别都预制一种解码程序和发射程序。这种方式的学习过程是：
a、学习信号的采集
b、判别信号的类别（属于那一种解码方案），编码，存储到ＥＥＰＲＯＭ。
优点：这种学习型遥控器对硬件的要求相对简单，对主控制器（主控IC）的工作频率要求不太高，因为信号的发送频率，ＤＵＴＹ，编码方式等等都是已知的，只要对采集的信号进行判别即可；另外对存储器的容量也比较低，因为它不存在压缩的问题，按照最原始的最简编码进行存储。
缺点：只能对已知的遥器（或者说已经收集到的信号）有效，对于新开发，新型的编码格式就无能为力了。
