地铁车站地下连续墙双轮铣成槽施工技术分析摘要:本文主要介绍双轮铣槽机成槽工艺及施工质量控制措施,以期为类似工程提供参考。
关键词:地铁车站;地下连续墙;双轮铣成槽;施工技术一、双轮铣槽机设备工作原理双轮铣槽机是地下连续墙施工中的常用设备,由于施工孔规则、凹槽结构效率高,环保和安全,因此在较多的发达国家已经被广泛采用,在我国三峡工程中也应到双轮铣槽机。
两轮槽铣床在工作单元底部装有两个铣轮,铣轮会以旋转的姿态进行下沉,直接进入到另外一个槽。
铣轮下沉和提升的同时,注入混凝土,凹槽形成后,就可以形成具有一定连续性的墙壁。
应用该设备时,如果两轮槽铣床实施铣削操作,为了防止槽体发生塌陷,需要布置泥浆旨在保护好槽体。
在两轮槽铣床中,底盘主要由液压系统、动力单元等结构组成,墙体防护泥浆放置系统主要由两部分组成:泥浆运输装置和泥浆放置装置。
设备的控制系统通过对底盘进行控制,实现对整个铣削操作的控制。
双轮铣槽机设备的主要结构为铣刀架,在铣槽操作中,两个铣轮会按照相反的方向进行低速旋转。
铣齿首先压碎岩石,然后启动泥浆泵。
悬挂式双轮铣槽机结构如图1所示。
图1悬挂式双轮铣槽机结构二、施工技术1.导墙施工导壁是地下膜墙整个施工过程中极为重要的部分,具有导引沟槽形成的功能,同时可以控制沟槽的高度和截面,从而防止沟槽塌陷。
有必要为导壁的施工做准备,清理残留的碎石,如大石头,并在此基础上进行回填作业,到达上部时,以分层的方式进行压实处理。
在导墙的构造中,必须注意以下几点:(1)关于地下连续墙的中心线,导墙的中心线必须与其重合。
导向壁的垂直表面必须具有足够的垂直度,这样保证了连续墙施工的整体精度。
在一侧基于垂直模板的现场铸造加工中,当表层土壤具有柔软特性时,开挖后获得的底壁将无法进入自支撑状态,并且在不影响这种影响的情况下,有必要在外部同时应用模板回填的压实;(2)为了确保导向壁不动,拆除导向壁后,必须在导向壁内安装许多木制支撑结构。
双轮铣槽机地下连续墙成槽施工工法
![双轮铣槽机地下连续墙成槽施工工法](https://img.taocdn.com/s3/m/507730d4783e0912a3162a0b.png)
中铁二局股份有限公司城通公司双轮铳槽机地下连续墙成槽施工工法东莞R2 线2303B 标项目部双轮铣槽机地下连续墙成槽施工工法中铁二局股份有限公司城通公司1. 前言在城市地铁施工中,地下连续墙工艺被广泛应用于基坑支护体系中,传统上使用冲桩机辅助成槽机施工地下连续墙施工工艺适合于于较软的地质。
在中风化、微风化等岩石坚硬、岩层厚的地质条件下施工地下连续墙,施工中不可避免出现偏孔、冲孔缓慢等问题,导致施工功效低、延误工期且有连续墙鼓包、钢筋笼卡笼等质量问题。
若在岩石坚硬、岩层厚的地铁施工过程中采用双轮铣槽机成槽施工地下连续墙,除能缩短施工工期、提高功效、保证连续墙施工质量外且因其施工噪音及震动小,对周边居民、建筑造成影响较小。
本工法具有钻进能力强、功效高、成槽质量好、环境影响小等优点,可广泛应用于石坚硬、岩层厚的地铁地下连续墙施工领域。
东莞市城市快速轨道交通R2 线2303B 标段下桥地下车站围护结构采用地下连续墙施工,根据地质情况,选择了双轮铣槽机成槽施工地下连续墙,取得了较好的技术和经济效益。
2. 工法特点2.1工效高:双轮铳槽机借助UCS阀,可适应强度达50〜lOOMPa的各种土层或岩层,钻进能力强,成槽速度快。
2.2 成桩质量好:双轮铣槽机DMS 电子系统可时刻监控液压双轮铣的工作参数及位置;专业器械装置可对垂直度的偏差及时进行修正,保证施工质量。
2.3 环境影响小:成槽过程噪音及产生的震动很小,对周边建筑造成影响小;同时切削渣通过反循环系统并经过泥浆处理系统的分离可重复利用,环境污染小,能满足城市地下施工的高环保要求。
2.4 垂直度控制好:双轮铣设备的DMS 系统可有效的监控成槽垂直度,通过X、Y、Z 轴的调整可及时对垂直度进行调整纠偏。
3. 适用范围本工法适用于地铁地下连续墙施工中,软硬交互的岩层( 50~100Mpa )。
4. 工艺原理双轮铳槽机是一个带有液压和电气控制系统的钢制框架,底部安装3个液压马达,水平向排列,两边马达分别带动两个装有铳齿的滚筒。
灰岩地区地下连续墙双轮铣槽机成槽施工工法(2)
![灰岩地区地下连续墙双轮铣槽机成槽施工工法(2)](https://img.taocdn.com/s3/m/9ac38b71777f5acfa1c7aa00b52acfc788eb9f44.png)
灰岩地区地下连续墙双轮铣槽机成槽施工工法灰岩地区地下连续墙双轮铣槽机成槽施工工法一、前言地下连续墙施工是一项常见的基础工程施工方法,其在城市建设、土石方工程和地下工程中有广泛的应用。
然而,灰岩地区的施工情况特殊,常常面临地质条件复杂、岩石硬度高的问题。
为解决这一问题,灰岩地区地下连续墙双轮铣槽机成槽施工工法应运而生。
二、工法特点1. 高效节能:双轮铣槽机通过两个装有锯齿刀头的滚筒同时旋转铣削地下连续墙的开槽部分,不仅加快了作业速度,还减少了能耗。
2. 施工质量高:双轮铣槽机通过精准控制刀头旋转速度和切削深度,能够精确控制开槽尺寸和形状,保证施工质量。
3. 适应性强:双轮铣槽机可根据不同的地质条件和施工要求,调整切削速度、刀头材质和切削方式,适应不同地区的施工需求。
4. 操作简便:双轮铣槽机采用自动控制系统,操作方便,操作人员只需进行简单的设定和监控。
5. 施工噪音小:双轮铣槽机在施工过程中噪音较小,减少了对周边环境和居民的影响。
三、适应范围灰岩地区地下连续墙双轮铣槽机成槽施工工法适用于各种灰岩地区的地下连续墙施工,特别适用于灰岩地层硬度高、地质条件复杂的情况下的施工。
四、工艺原理双轮铣槽机的工艺原理是基于切削原理和机械力学的基础上,通过控制两个滚筒的转速,及刀头的切削深度,实现对灰岩地层的开槽操作。
施工工法与实际工程之间的联系,采用的技术措施主要包括:1. 现场勘探:通过地质勘探和试探等手段,对施工地区的地质情况进行详细了解和分析,确定双轮铣槽机的施工参数。
2. 机具设备调试:根据施工地区的地质条件和施工要求,对双轮铣槽机进行参数调整和设备调试,确保其能够适应灰岩地层的施工需求。
3. 施工过程控制:通过监控设备,实时控制切削速度、刀头材料和切削深度,实现对开槽尺寸和形状的精确控制。
4. 质量检测与验收:施工完成后,对开槽部分进行质量检测,确保其符合设计要求,并进行相应的验收程序。
五、施工工艺1. 地面准备:清理施工现场,确保施工道路畅通,搭建必要的临时设施。

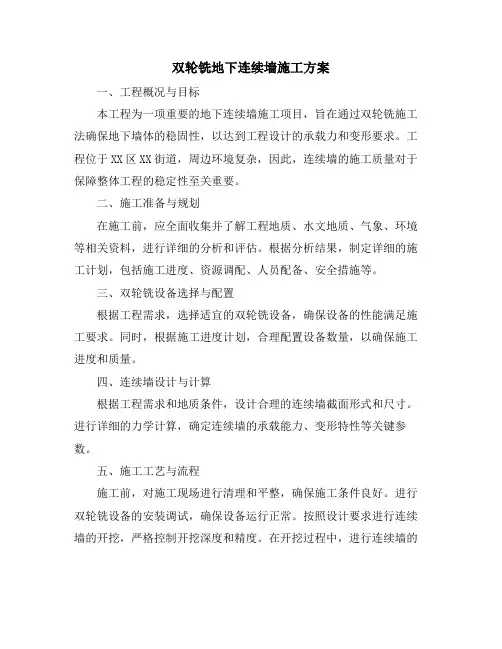

双轮铣地下连续墙施工方案
