油浸式电流互感器运行事故分析及其对策正式版
电流互感器事故分析及处理措施
电流互感器事故分析及处理措施摘要：针对外部故障时电流互感器饱和导致继电保护误动的情况，从故障电流非周期分量和互感器励磁特性两个方面，分析电流互感器饱和产生的原因以及电流互感器饱和时的一二次电流波形。
说明一次电流非周期分量对电流传变的影响,致使电流互感器的二次侧无法如实反映一次侧电流的变化情况,因此在考核互感器饱和对保护的影响时,必须考虑非周期分量引起的暂态饱和。
文中分析了电流互感器饱和对保护的影响，并提出防止电流互感器饱和的方法。
0引言：电流互感器饱和给电网安全稳定运行造成严重隐患。
文中从线路短路时稳态对称电流太大和故障电流非周期分量两方面入手，分析电流互感器饱和的原理，以及防范措施等。
分析故障电流非周期分量导致电流互感器饱和，为确保继电保护可靠动作，对其误动进行分析，并提出防范措施。
1 电流互感器饱和分析电流互感器饱和指的是铁心饱和，电流互感器正常工作时一次电流在铁心中产生交变磁通，二次绕组处在交变磁场中可产生感应电动势，二次侧在工作时不允许开路，因此二次侧可产生感应电流，可以通过二次电流准确地反应一次电流。
1.1电流互感器工作原理电流互感器正常时，励磁阻抗Z0很大，励磁电流I0、励磁电压近似为零；随着一次电流I1的增大，磁密增加，导磁系数减小，励磁阻抗Z0减小，励磁电流I0增加，导致铁心饱和。
1.2电流互感器稳态饱和铁心的饱和可以分为两种情况。
一是稳态饱和，二是暂态饱和。
稳态饱和：励磁电流和二次电流是按比例分流关系。
当一次电流由于发生事故等原因增大时，必然按比例增大，于是铁心磁通密度过大，使铁心趋于饱和。
1.3电流互感器暂态饱和当一次非周期分量长时间作用于互感器时，可能导致铁心严重饱和，其饱和时间由时间常数决定。
当故障发生时，一次电流中有衰减的非周期分量励磁，使励磁电流不能突变。
如果非周期分量存在时间长,则很容易使互感器出现暂态饱和。
2电流互感器饱和对保护的影响：2.1对电流速断保护的影响电流互感器饱和后，短路电流二次值变小，甚至小于电流继电器的定值，导致保护拒动。
220kV油浸倒立式电流互感器故障分析
220kV油浸倒立式电流互感器故障分析摘要：近年来，在使用倒立式电流互感器的时候出现不同故障情况，所以有必要对故障原因等进行分析。
关键词：220kV；油浸倒立式；电流互感器；故障1三台故障设备案例分析1.1第一台倒立式电流互感器故障案例某220kV变电站#2主变一次B相电流互感器上部有火光和黑烟。
经查看，该电流互感器膨胀器已完全胀开，外壳落在互感器的构架上，膨胀器上盖落在距该互感器10m远处。
储油柜沿焊接面完全开裂，上半部倾斜，可见内部二次线包被火大面积烧黑迹象，二次包绝缘纸、电容屏、等电位连线多处烧断。
拔出一次导管，发现导管已经弯曲变形，弯曲度约有12mm。
在靠近母线侧的导管上有6处直径约8mm的电蚀麻点，一次导电杆外护套已经完全烧黑碳化。
解体打开二次屏蔽罩，没有发现二次绕组有放电痕迹，屏蔽罩内表面可见两处烧损孔洞，其中一个较大的直径大约6mm。
1.2第二台倒立式电流互感器故障案例这台倒立式互感器是投运两天后爆炸，上油箱和瓷套均被炸开，主绝缘全部烧光。
在油箱顶部内侧与二次罩顶部油孔上发现放电痕迹，二者位置对应。
值得思考的是该故障互感器出厂试验介损值为0.219%，现场交接试验值为0.383%，虽然在合格范围内，但是有较大偏差。
分析故障原因为油箱内主绝缘干燥不彻底导致发生局部放电，进而发展成贯穿性放电。
1.3第三台倒立式电流互感器故障案例该互感器型号为LVB-220W2。
某年秋检时，发现该倒立式电流互感器乙炔含量达到153μL/L（注意值为1μL/L）。
其例行试验数据见表1。
表1 例行试验数据例行试验中，介质损耗因数：10kV下小于0.3%，正常，但加压到30kV时，数据非常大，无法读数。
局部放电：加压到153kV时，放电量达到10000pC以上（标准：252kV下≤10pC）。
解体检查情况如下。
一次导电杆及二次绕组主绝缘层没有发现异常。
扒开二次引线管绝缘，发现第一个电容屏在距离底部1600mm处铝箔有裂纹，但没有完全断开。
油浸式电流互感器的故障与分析李洪波
油浸式电流互感器的故障与分析李洪波发布时间：2021-10-22T05:32:46.720Z 来源：《中国电业》（发电）》2021年第12期作者：李洪波刘长华李卫林商琼玲黄利达朱榜超[导读] 电流互感器是重要的电气一次设备，担负着为系统提供计量和继电保护所需信号的重要任务。
目前，在电网中大量应用的是电容式电流互感器，因其设计结构、制造工艺及运行维护水平原因造成设备内部放电故障甚至事故的情况时有发生。
李洪波刘长华李卫林商琼玲黄利达朱榜超广西电网有限责任公司百色供电局广西百色 533000摘要：电流互感器是重要的电气一次设备，担负着为系统提供计量和继电保护所需信号的重要任务。
目前，在电网中大量应用的是电容式电流互感器，因其设计结构、制造工艺及运行维护水平原因造成设备内部放电故障甚至事故的情况时有发生。
基于此，文章针对一起220kV油浸式电流互感器的故障展开分析，并提出相应的处理及防范措施，为设备制造商、检修及运维人员分析和处理油浸式电流互感器缺陷提供技术参考。
关键词：油浸式电流互感器；油中溶解气体；故障分析1缺陷概述1.1故障过程2017年3月，某500kV变电站220kV线路首次检修过程中，试验人员对油浸式电流互感器进行油中溶解气体分析时发现该组设备A相特征气体数据异常，乙炔含量达到1502μL·L-1，B、C相含有少量乙炔，为保证数据准确性，试验人员分别采用安捷伦6890和中分2000型色谱仪进行复测，试验数据无异常变化，测试结果如表1所示。
试验结果显示，A相（201502285）电流互感器油样色谱中乙炔、氢气、总烃超标，与交接试验时相比明显增长，B相（201502254）、C相（201502284）电流互感器含有少量乙炔，但并未超出GB/T7252规定的注意值。
因此本文对A相进行IEC三比值法比对：A相为1，0，2，结合特征气体法可以判断A相存在电弧放电故障。
1.2设备基本信息500kV某变电站220kV为双母双分段接线方式，检修时220kV3号、4号、5号、6号母线运行，母联断路器为运行状态。
互感器运行中的异常与事故处理预案范文（二篇）
互感器运行中的异常与事故处理预案范文互感器是电力系统中重要的电气设备，负责将高电压（主接线侧）变换为低电压（测量侧）用于测量或保护。
然而，在互感器的长期运行中，可能会出现各种异常情况和事故，例如互感器温度升高、绝缘损坏、接线松动等问题。
为了确保互感器的安全运行，我们需要制定一套详细的异常处理预案。
本文将探讨互感器运行中常见的异常情况，并提供相关处理预案。
一、互感器温度升高互感器温度升高是互感器运行中常见的问题之一，可能是由于负载过重、内部绝缘损坏或冷却系统故障等原因导致的。
处理互感器温度升高的预案如下：1.立即停机。
一旦发现互感器温度异常升高，应立即停机，切断电源。
2.检查负载情况。
检查互感器所接负载情况，确保没有超负荷运行。
如果负载过重，应减少负载。
3.检查绝缘情况。
检查互感器绕组和绝缘是否有损坏。
如发现绝缘损坏，应及时更换或修复。
4.检查冷却系统。
检查互感器冷却系统是否正常工作，如发现故障应及时修复或更换。
5.监测温度。
在互感器运行过程中，应定期监测温度，确保不超过安全范围。
二、互感器绝缘损坏互感器绝缘损坏可能是由于绝缘老化、绝缘材料质量不合格或外界环境恶劣等原因导致的。
处理互感器绝缘损坏的预案如下：1.立即停机。
一旦发现互感器绝缘损坏，应立即停机，切断电源。
2.检查绝缘情况。
对互感器进行绝缘测试，找出绝缘损坏的位置。
3.修复绝缘损坏。
根据实际情况，采取相应的绝缘修复措施。
4.加强维护。
加强互感器的定期维护，确保绝缘材料的正常工作。
三、互感器接线松动互感器接线松动可能是由于长期运行或过度振动等原因导致的。
处理互感器接线松动的预案如下：1.立即停机。
一旦发现互感器接线松动，应立即停机，切断电源。
2.检查接线松动。
对互感器进行接线检查，找出松动的接线位置。
3.重新固定接线。
重新固定接线，确保接线紧密可靠。
4.加强固定措施。
加强互感器的固定，防止接线松动再次发生。
四、互感器漏油或漏液互感器漏油或漏液可能是由于机械损坏、密封失效或工作环境恶劣等原因导致的。

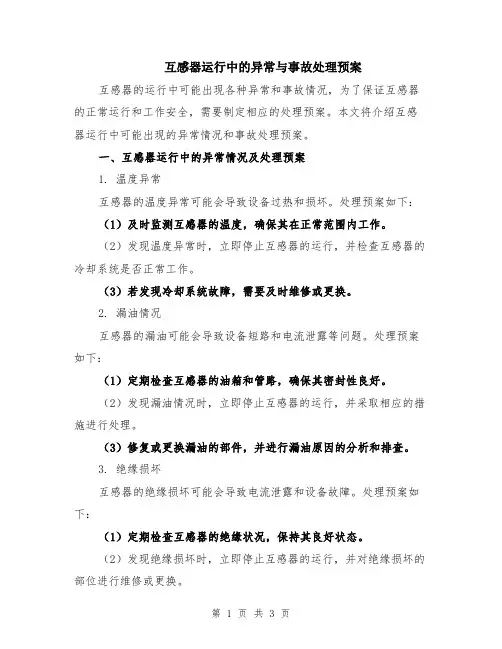

互感器运行中的异常与事故处理预案
互感器运行中的异常与事故处理预案互感器的运行中可能出现各种异常和事故情况，为了保证互感器的正常运行和工作安全，需要制定相应的处理预案。
本文将介绍互感器运行中可能出现的异常情况和事故处理预案。
一、互感器运行中的异常情况及处理预案1. 温度异常互感器的温度异常可能会导致设备过热和损坏。
处理预案如下：（1）及时监测互感器的温度，确保其在正常范围内工作。
（2）发现温度异常时，立即停止互感器的运行，并检查互感器的冷却系统是否正常工作。
（3）若发现冷却系统故障，需要及时维修或更换。
2. 漏油情况互感器的漏油可能会导致设备短路和电流泄露等问题。
处理预案如下：（1）定期检查互感器的油箱和管路，确保其密封性良好。
（2）发现漏油情况时，立即停止互感器的运行，并采取相应的措施进行处理。
（3）修复或更换漏油的部件，并进行漏油原因的分析和排查。
3. 绝缘损坏互感器的绝缘损坏可能会导致电流泄露和设备故障。
处理预案如下：（1）定期检查互感器的绝缘状况，保持其良好状态。
（2）发现绝缘损坏时，立即停止互感器的运行，并对绝缘损坏的部位进行维修或更换。
（3）加强对设备绝缘状况的监测和检查，预防绝缘损坏的发生。
二、互感器运行中的事故处理预案1. 互感器短路事故互感器的短路事故可能会导致设备故障和电流过大。
处理预案如下：（1）立即切断互感器的电源，并确保人员安全。
（2）排除短路故障的原因，如检查绝缘状况、接线是否正确等。
（3）修复或更换短路部位的设备，并进行相关故障原因的分析和记录。
2. 互感器火灾事故互感器的火灾可能会严重损坏设备和威胁人员安全。
处理预案如下：（1）立即切断互感器的电源，并通知消防部门进行火灾扑灭。
（2）疏散人员，并确保其安全。
（3）火势得到控制后，对互感器进行检查，确定火灾原因，并进行相应的维修和防火措施加强。
3. 互感器电击事故互感器的电击事故可能会造成人员伤害和设备故障。
处理预案如下：（1）立即切断互感器的电源，并确保人员的安全。
电流互感器事故分析及预防
电流互感器事故分析及预防摘要：近些年来，高压电流互感器的爆炸事故时有发生，严重威胁着电网的安全运行。
电流互感器虽小，但爆炸造成的损失和影响却很大。
因此，引起人们的广泛重视。
本节将分析电流互感器发生事故的原因并指出诊断方法和预防措施。
关键词：电流互感器，电容屏，绝缘击穿，局部放电一. 事故原因分析1．绝缘工艺不良。
电容型电流互感器绝缘包绕松紧不均、外紧内松、纸有皱格，电容屏错位、断裂，“并腿”时损伤绝缘等缺陷，都能导致运行中发生绝缘击穿事故。
2．绝缘干燥和脱气处理不彻底。
由于对绝缘干燥和脱气处理不彻底，电流互感器在运行中发生绝缘击穿。
3．在过电压下损坏3.1铁磁谐振过电压。
它是导致110～220kV串级式电压互感器损坏或爆炸的一种常见电压。
它是由断路器均压电容与母线电磁式电压互感器在某些运行状态下产生的串联铁磁谐振过电压。
这种过电压大多数在有空母线的变电所，当打开最后一条线路的断路器时发生。
3.2其他过电压。
运行经验表明，电压互感器也有在雷电过电压、工频过电压下损坏或爆炸的情况。
例如有的电压互感器在单相接地事故引起的电压升高的作用下，不到几分钟就爆炸了。
按理，电压工感器应当能承受这些过电压，然而它却爆炸了，这只能说明这些电压互感器内部有隐患，如设计裕度小，材质和工艺差，若再加受潮，则很难承受这些过电压。
4.安装、检修和运行人员过失。
常见的过失有引线接头松动、注油工艺不良、二次绕组开路、电容末屏接地不良等。
由于这些过失常导致局部过热或放电，使色谱分析结果异常。
二. 电流互感器事故诊断方法1.认真进行预防性试验规程规定，电流互感器的预防性试验项目有：测量绕组及末屏的绝缘电阻、介质损耗因数tgδ和油中溶解气体的色谱分析等。
对这项目的测试结果进行综合分析，可以发现进水受潮及制造工艺不良等方面的缺陷。
表2－7列出了油纸电容式电流互感器的油中溶解气体色谱分析结果和判断检测缺陷的实例。
2.局部放电测量常规绝缘试验不能检出电流互感器的局部放电型缺陷，而进行局部放电测量能灵敏地检出该类型的缺陷，所以规程规定，电流互感器在大修后或必要时按GB5583进行局部放电测量。
互感器运行中的异常与事故处理预案
互感器运行中的异常与事故处理预案互感器是变压器和电流互感器的组成部分，用于测量电、磁能量之间的相互转换。
在互感器的运行过程中，有时会出现各种异常情况和事故，如果不加以处理，可能会对设备和人员造成严重的损失。
因此，制定互感器运行中的异常与事故处理预案至关重要。
下面是一个关于互感器异常与事故处理的预案，供参考。
一、互感器运行中的异常情况处理：1. 互感器温度异常：(1) 如果互感器温度过高，可能是因为负载过大，长时间运行导致。
此时应立即停止互感器的运行，并检查负载情况。
如果负载过大，应及时调整电力负载。
(2) 如果互感器温度突然升高，并伴有异味或冒烟，可能是由于绝缘材料老化或故障引起。
此时应立即切断电源，停止运行，并进行绝缘材料的更换或维修。
(3) 如果互感器温度异常升高，但没有明显的异味或冒烟，可能是因为环境温度过高导致。
此时应调整环境温度或增加散热措施。
2. 互感器输出异常：(1) 如果互感器输出电压或电流异常，可能是由于互感器绕组接触不良或断路引起。
此时应检查互感器的绕组连接情况，并进行维修或更换。
(2) 如果互感器输出异常波动或起伏，可能是由于电源波动或负载突变引起。
此时应检查电源和负载情况，并进行调整。
3. 互感器绝缘故障：(1) 如果互感器存在绝缘故障，可能会造成电弧、放电或漏电等问题。
此时应停止互感器的运行，并进行绝缘测量和维修。
(2) 如果互感器绝缘损坏严重，可能会对设备和人员造成安全隐患。
此时应立即切断电源，并进行绝缘材料的更换和维修。
4. 其他异常情况处理：(1) 如果互感器存在噪音过大的问题，可能是由于机械故障或设备老化引起。
此时应立即停止互感器的运行，并进行检修或更换。
(2) 如果互感器存在振动过大的问题，可能是由于固定不牢或设备损坏引起。
此时应进行固定和检修。
(3) 如果互感器存在漏油或渗漏问题，可能是由于密封不好或设备损坏引起。
此时应进行密封和维修。
二、互感器运行中的事故处理预案：1. 互感器短路事故：(1) 如果互感器发生短路事故，可能引起电压突然升高或电流突然增大。
油浸式电流互感器运行事故分析及其对策
油浸式电流互感器运行事故分析及其对策集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-油浸式电流互感器运行事故分析及其对策1引言1996年10月1日中午，宁波电业局220kV跃龙变电所#1主变220kV 独立CTA相发生事故，设备投运不足24小时，虽投产试验均合格，这次爆炸事件纯属厂家制造工艺的质量问题，这正说明试验合格不能说产品质量问题是绝对可靠。
油浸式电流互感器在变电所是重要设备之一，有关保护和测量及控制都靠它，虽是小功率设备，不象断路器那样有电弧问题，也不象变压器那样传递强大的功率，因此，它不被人们所重视，特别是值班人员在设备巡视中非常容易忽视，但是由于互感器的使用量大，由于这类产品的设计、结构等原因造成的事故不断出现，危及电网的安全供电，互感器的爆炸事故不但损坏相邻的设备，甚至造成人身伤亡，因此应当引起人们的高度重视。
2电流互感器的事故原因2.1电流互感器事故的分类电流互感器的事故按事故的性质可以分成两大类，即使运行突然中断的事故，例如爆炸或即将爆炸而被迫立即停止运行的事故，如乙炔特别高，严重漏油等，称为严重事故，如果能够按照计划停止运行，并且产品能够修复的事故称为不严重事故。
2.2电流互感器事故的直观原因四例爆炸事故的直观原因a)铁夹处贯穿b)底部贯穿c)油柜内积水d)R处贯穿2.3电流互感器的故障原因分析产品故障分产品内在因素，产品安装运行两部分原因，而内在因素分为设计技术，工艺和检试手段、质量控制。
设计技术分为密封结构和主绝缘两部分。
密封结构为：(1)密封方式不合理，例如：开启式、隔膜式；(2)密封结构不合理，如密封面不平，胶垫在压缩量未控制；(3)密封材料不好，如低温特性不好，弹簧永久变形。
主绝缘原因分为：(1)一次导体刚性差，如铜扁线太重且易变形；(2)一次绕组形状不合理，如拼腿时局部损伤绝缘；(3)一次绕承座结构不合理，如绝缘变形；(4)机械固定不利，如电动力运输时损坏绝缘；(5)电场局部集中，电强强度过高；(6)图样技术要求不利。
电流互感器发生事故的原因及诊断方法和预防措施互感器
电流互感器发生事故的缘由及诊断方法和预防措施 - 互感器本文分析了电流互感器发生事故的缘由并指出诊断方法和预防措施。
事故缘由分析如下：1．绝缘工艺不良电容型电流互感器绝缘包绕松紧不均、外紧内松、纸有皱格，电容屏错位、断裂，“并腿”时损伤绝缘等缺陷，都能导致运行中发生绝缘击穿事故。
2．绝缘干燥和脱气处理不彻底由于对绝缘干燥和脱气处理不彻底，电流互感器在运行中发生绝缘击穿。
这是由于电流互感器若不能保持高真空度，或处理时间不够，在运行电压和温度的作用下，就会发生热和（或）电老化击穿。
3．在过电压下损坏（1）铁磁谐振过电压。
它是导致110～220kV串级式电压互感器损坏或爆炸的一种常见过电压。
它是由断路器均压电容与母线电磁式电压互感器在某些运行状态下产生的串联铁磁谐振过电压。
这种过电压大多数在有空母线的变电所，当打开最终一条线路的断路器时发生，电流互感器CT二次开路可加装电流互感器CT二次过电压爱护器。
这种过电压造成电压互感器损坏或爆炸的缘由是：l）过电压幅值高。
现场实测到的过电压为（1． 65～3） Uxg，在这样高的电压作用下，电压互感器的励磁电流急剧增加，有时可达80IN，这个电流将破坏绝缘。
同时高压使得绝缘击穿，造成互感器事故。
2）过电流数值大。
当断路器的均压电容与母线电磁式电压互感器引起分频谐振时，虽然电压幅值并不高，但是磁通密度可达额定电压下的3倍，产生数值甚大的过电流，它将使得高压绕组绝缘严峻受烤，从而损坏电压互感器，国内目前对前一种过电压争辩较多，已引起充分重视，而对后一种过电压还很少引起重视。
争辩表明，铁磁谐振过电压与断路器的均压电容、电压互感器的励磁特性、线路的分布电容有关。
均压电容越大时，谐振越严峻，过电压越高。
电压互感器的励磁特性曲线越简洁饱和时，谐振的概率越高，但过电压较低。
其他过电压。
运行阅历表明，电压互感器也有在雷电过电压、工频过电压下损坏或爆炸的状况。
例如有的电压互感器在单相接地事故引起的电压上升的作用下，不到几分钟就爆炸了。
油浸式电流互感器漏油故障的研究分析
油浸式电流互感器漏油故障的研究分析摘要:在变电站中，油浸式电流互感器具有良好的动、热稳定性，因此被越来越多的地方广泛应用。
这种油浸式电流互感器能够有效的提高电网的稳定性，保障了人们的用电安全，及工作人员的人身安全。
但是在电流互感器运行时，也会有故障产生，因此本文对油浸式电流互感器漏油故障进行分析。
关键字：油浸式电流互感器；漏油故障；整改措施引言：对于互感器的形式主要有两种，一是电流互感器，二是电压互感器。
电流互感器是针对一次与二次的连接元件，能够向继电保护继电器、电流线圈等供电，以此能够及时反映出电气设备的运行情况，他们都是特别种类的变压器，与基本的变压器原理互通。
本文将以油浸式电流互感器漏油故障研究目标，通过对油浸式电流互感器漏油故障现象分析、油浸式电流互感器漏油故障原因探讨、油浸式电流互感器漏油故障整改措施、油浸式电流互感器漏油故障的防范建议等方面进行探究。
一、油浸式电流互感器漏油故障现象分析油浸式电流互感器主要是由一次端子、器身、瓷套、二次绕组、底座、排气等方面组成，在电网重要枢纽开关站主要是由双母线带旁路、专用旁路接线、专用母联、四回进线、五回出线的形式连接。
在一次电厂检修人员在进行停电检查中，发现油浸式电流互感器瓷套表面有漏油现象出现，如图1所示这种漏油现象的出现容易对变压器的稳定性出现影响，如图所见能够看到表面的熔锡现象，并且有明显开裂问题出现，所以导致设备漏油，由此现象出现及时联系设备厂家进行处理[1]。
图 1变压器漏油现象二、油浸式电流互感器漏油故障原因探讨针对这种故障出现，主要原因包括绝缘电阻、介损及电容量、红外热像温度检测等方面。
第一、绝缘电阻原因，首先对于故障的原因的排查，要对绝缘电阻进行试验，对于绝缘电阻的试验方式主要运用接线测试，在测试中要注意绝缘电阻测试仪的电压要和被测绝缘电阻的电压相同、对绝缘电阻一定要断电处理、在工作电路中不能晃动绝缘电阻等问题。
正常状态下的绝缘电阻，一次性绕组绝缘电阻数值要在>3000兆，如表1所示，就是绝缘电阻测试下的试验数据，相比而言，漏油电流互感器绝缘电阻的数值有明显的下降趋势，但是又远大于标准规定的数值。
某220kV变电站油浸倒置式电流互感器发生爆炸事故的分析与防范
某220kV变电站油浸倒置式电流互感器发生爆炸事故的分析与防范1.事故简况6月15日17时16分，某220kV变电站255开关两套保护同时动作（RCS931A 电流差动保护、距离I段保护动作；RCS901A保护纵联变化量方向、纵联零序方向、距离I段保护动作），跳B相开关，重合闸不成后跳三相开关。
现场检查发现，255间隔B相电流互感器头部发生爆炸后着火燃烧，金属膨胀器及部分金属碎片飞出6～7m。
2.爆炸TA检查情况及继电保护检查情况（1）电流互感器的主绝缘被击穿。
（2）二次绕组铝壳罩顶部有明显电弧烧伤点，其外部包扎的绝缘层（约40mm 厚）已被击穿，经剥离绝缘层后发现铝壳罩烧损面积约2*4cm。
（3）在互感器铸铝外壳上有电弧烧伤的半圆形缺口。
（4）膨胀器的金属波纹管发生永久性膨胀变形。
（5）支撑瓷瓶外观完好，内部油纸绝缘、电容屏、末屏接地引下线以及二次接线盒均完好无损。
（6）查阅两套保护录波数据显示，本次故障相电流达到14280A（二次电流值59.50A）。
根据保护动作波形分析，故障点在后钢线255间隔CT本体靠线路侧。
事故电流互感器是两年前出厂的IOSK245型油浸倒立式电流互感器。
本批次电流互感器15只投运前取油样试验发现油介损有9只超标、6只处于临界值，经与厂家沟通后返厂处理。
该批产品5月17日返厂处理，5月28日返回现场安装，经过交接试验和油试验合格后，6月10日17：33分带电运行，6月11日4时39分，2号主变高压侧252间隔A相TA发生爆炸；“6.11”事故后对该批次所有互感器重新取油样及高压试验，试验合格，并经厂家确认可继续投运后于6月14日1时58分再次带电，6月15日17时16分255间隔B相再次发生爆炸。
3.同批产品返厂试验解剖情况厂家技术人员对该批产品进行了分析和解剖，并列出一下试验检查步骤：（1）对返回13台产品抽取油样进行油色谱、油中含水量、油介损分析；在抽油样前，目测油位。
电流互感器常见故障分析及处理的相关问题
电流互感器常见故障分析及处理的相关问题为了保证电力系统安全经济运行，必须对电力设备的运行情况进行监视和测量。
为了保护人身和设备安全，测量和保护装置需要通过电流互感器间接接入系统，来满足对系统的测量和监视。
分析电流互感器在电力系统中出现故障的原因，找出解决的办法，保证系统稳定运行。
电流互感器故障处理稳定运行一、电流互感器的作用为了保证电力系统安全经济运行，必须对电力设备的运行情况进行监视和测量。
但一般的测量和保护装置不能直接接入一次高压设备，而需要将一次系统的大电流按比例变换成小电流，供给测量仪表和保护装置使用。
在测量交变电流的大电流时，为了便于二次仪表测量需要，转换为比较统一的电流（我国规定电流互感器的二次额定电流为5A或1A），另外线路上的电压都比较高，如直接测量是非常危险的。
电流互感器就起到变流和电气隔离作用。
它是电力系统中测量仪表、继电保护等二次设备获取电气一次回路电流信息的传感器，电流互感器将高电流按比例转换成低电流，电流互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等。
二、电流互感器工作原理电流互感器由一次线圈、二次线圈、铁芯、绝缘支撑及出线端子等组成。
电流互感器的铁芯有硅钢片叠置而成，其一次线圈与主电路串联，且通过被测电流I1，它在铁芯内产生交变磁通，使二次线圈感应出相应二次电流I2（其额定电流为5A）。
如将励磁损耗忽略不计，则I1N1=I2N2，其中N1、N2分别为一、二次线圈匝数。
电流互感器的变流比K=I1/I2=N2/N1。
由于电流互感器的一次线圈连接在主电路中，所以一次线圈对地必须采取与一次线路电压相适应的绝缘材料，以保障二次回路与人身的安全。
三、电流互感器的分类电流互感器分为测量用电流互感器和保护用电流互感器；测量用电流互感器的作用是用来计量（计费）和测量运行设备电流的；保护用电流互感器主要与继电装置配合，在线路发生短路过载等故障时，向继电装置提供信号切断故障电路，以保护供电系统的安全。
一起220kV油浸式电流互感器故障分析及防范措
一起 220kV油浸式电流互感器故障分析及防范措贵州电网有限责任公司贵州铜仁 5543000 前言本文针对220kVXX线A相油浸式电流互感器运行期间发生的波纹膨胀器动作故障，从高压电气试验、绝缘油溶解气体、解体划芯检查等方面综合分析，认为该电流互感器内部的铝箔及绝缘纸皱褶形成空腔，导致电容屏周围出现不均匀高压电场，发生局部放电，绝缘油分解出大量故障气体，是造成电流互感器故障的主要原因，由此提出一些防范措施，为修试运维人员分析和处理油浸式电流互感器缺陷提供参考。
1 油浸式电流互感器（正立）图1 油浸式电流互感器内部结构油浸正立式电流互感器的主要部件包括瓷套、器身、油箱、端子盒、一二次绕组、波纹膨胀器等。
如图1，一次绕组为U形结构，采用油纸电容型绝缘,220kV油浸式电流互感器一般有10个主屏，主屏端部之间具有较短的端屏，起改善电场分布的作用。
最内层的电容屏与一次绕组直接相连，称为零屏，最外面的电容屏通过镀锡铜带引出接地，称为末屏（又称地屏）。
如图2所示，一次绕组设成两段，目的是方便在电流互感器瓷套上部直接进行串并联，改变互感器变比。
如图3，多个二次绕组绕在互感器底部的铁芯上，引到端子盒，输出电流信号，进一步实现测控保护功能。
2 故障概况220kVXX线电流互感器由湖南醴陵火炬电瓷电器有限公司生产，型号LB9-220GYW，2003年05月出厂，2003年07月投运，出厂以及交接试验均合格。
2020年05月29日，运行人员在日常巡视过程中发现220kVXX线A 相电流互感器波纹膨胀器外壳被顶开，经停电试验，其tanδ%超标，并且H2、CH4、C2H6、CHx等气体含量明显增大，实测数据详见表1、表2。
表1 电容量及介质损耗试验tanδ(%)C实测(pF)C初始值(pF)△C %绝缘（MΩ）A相0.966728.6730.4-0.2512000 B相0.242711.8711.9-0.0117000 C相0.245730.3731.1-0.11130002019年A相0.241728.9730.4-0.2113000出厂0.241730.2730.4-0.0315000A相表2 油中溶解气体色谱试验μL/L相别H2CH4C2H4C2H6C2H2CC02CHx三比值A15347560225132268078510B22.7.2.1.21211.2C19.8.3.1.2371761.4绝缘油击穿电压(kV）：72.5 / 75.9 / 74.2 油中水分（mg/L）：14.6 /15.3 / 13.6从表1中可以看出A相电流互感器的介质损耗已大于规程要求值0.8%，表2气相色谱结果显示，A相电流互感器绝缘油中H2 、C02、CHx等溶解气体严重超标，根据三比值法编码规则和故障类型判断方法，A相电流互感器的编码为010，属于低能量密度的局部放电。
互感器运行中的异常与事故处理预案模版（三篇）
互感器运行中的异常与事故处理预案模版互感器是电力系统中非常重要的设备之一，它可以将高压电流转变为低压电流进行测量或者保护。
然而，在互感器的使用过程中也不可避免地会出现一些异常情况和事故，这就要求我们要有相应的处理预案来应对这些问题，确保设备的安全运行和电力系统的稳定运行。
下面是一个互感器运行中异常情况和事故处理预案的模板，供参考。
一、互感器运行中的异常情况处理预案1. 互感器温升过高异常表现：互感器表面温度升高，超过正常范围。
处理措施：(1) 检查互感器周围环境，是否存在过热源；(2) 检查互感器是否漏油或油位过低；(3) 检查互感器绕组是否松动或短路；(4) 如有必要，停止使用互感器，并通知相关部门进行维修或更换。
2. 互感器油位异常异常表现：互感器油位过高或过低。
处理措施：(1) 检查油箱密封性，是否存在泄漏；(2) 检查互感器绝缘油是否有异常：有异常应立即停用；(3) 检查油位变化的原因，如漏油或油箱加油；(4) 定期对油位进行检查，确保油位在正常范围。
3. 互感器端子异常异常表现：互感器端子松动或接触不良。
处理措施：(1) 检查互感器端子是否紧固；(2) 清除端子接触表面的氧化物，确保良好的接触；(3) 如有必要，更换损坏的端子。
4. 互感器绝缘损坏异常表现：互感器绝缘损坏导致电流传输不正常。
处理措施：(1) 检查绝缘材料是否老化或破损；(2) 如有发现绝缘损坏，停止使用互感器，并通知维修人员进行维修或更换。
5. 互感器绝缘油污染异常表现：互感器绝缘油出现污染现象。
处理措施：(1) 定期对绝缘油进行抽样检测，确保油质的正常；(2) 如发现绝缘油污染，停止使用互感器，并通知维修人员进行维护。
二、互感器运行中的事故处理预案1. 互感器爆炸事故表现：互感器发生爆炸，造成设备和人员安全受到威胁。
处理措施：(1) 立即停止设备运行，切断电源；(2) 向相关部门报告事故情况，组织人员撤离现场，确保人身安全；(3) 现场扑灭火势，并进行事故调查，找出事故原因；(4) 维修或更换受损的互感器，并进行安全评估。
互感器运行中的异常与事故处理预案模版(二篇)
互感器运行中的异常与事故处理预案模版互感器是电力系统中非常重要的设备之一，它可以将高压电流转变为低压电流进行测量或者保护。
然而，在互感器的使用过程中也不可避免地会出现一些异常情况和事故，这就要求我们要有相应的处理预案来应对这些问题，确保设备的安全运行和电力系统的稳定运行。
下面是一个互感器运行中异常情况和事故处理预案的模板，供参考。
一、互感器运行中的异常情况处理预案1. 互感器温升过高异常表现：互感器表面温度升高，超过正常范围。
处理措施：(1) 检查互感器周围环境，是否存在过热源；(2) 检查互感器是否漏油或油位过低；(3) 检查互感器绕组是否松动或短路；(4) 如有必要，停止使用互感器，并通知相关部门进行维修或更换。
2. 互感器油位异常异常表现：互感器油位过高或过低。
处理措施：(1) 检查油箱密封性，是否存在泄漏；(2) 检查互感器绝缘油是否有异常：有异常应立即停用；(3) 检查油位变化的原因，如漏油或油箱加油；(4) 定期对油位进行检查，确保油位在正常范围。
3. 互感器端子异常异常表现：互感器端子松动或接触不良。
处理措施：(1) 检查互感器端子是否紧固；(2) 清除端子接触表面的氧化物，确保良好的接触；(3) 如有必要，更换损坏的端子。
4. 互感器绝缘损坏异常表现：互感器绝缘损坏导致电流传输不正常。
处理措施：(1) 检查绝缘材料是否老化或破损；(2) 如有发现绝缘损坏，停止使用互感器，并通知维修人员进行维修或更换。
5. 互感器绝缘油污染异常表现：互感器绝缘油出现污染现象。
处理措施：(1) 定期对绝缘油进行抽样检测，确保油质的正常；(2) 如发现绝缘油污染，停止使用互感器，并通知维修人员进行维护。
二、互感器运行中的事故处理预案1. 互感器爆炸事故表现：互感器发生爆炸，造成设备和人员安全受到威胁。
处理措施：(1) 立即停止设备运行，切断电源；(2) 向相关部门报告事故情况，组织人员撤离现场，确保人身安全；(3) 现场扑灭火势，并进行事故调查，找出事故原因；(4) 维修或更换受损的互感器，并进行安全评估。
220kV油浸式电流互感器故障诊断与分析
220kV油浸式电流互感器故障诊断与分析摘要：某变电站220KV电流互感器膨胀器异常顶起，检查设备外观良好，停运后对电流互感器进行全项诊断试验及油色谱分析，发现设备本体内部氢气、乙炔、总烃数值均超标，判断内部存在低能量局部放电。
关键词：变电站；220KV油浸式电流互感器；故障分析1故障现象220KV某变电站巡视人员发现３号主变高压侧203电流互感器A膨胀器异常顶起2cm，随即将该互感器退出运行，3号主变系统停运。
该互感器为2012年生产的型号为LB7-220GYW3高压电流互感器，额定电压为２２０ｋＶ。
设备退出运行后，现场检修人员进行外观检查未发现渗漏油等异常现象，随后打开膨胀器发现有气体放出，立即取设备底部油样进行油色谱分析。
2诊断试验互感器返厂后首先进行一、二次接线及外观检查，未发现渗漏油、放电痕迹等异常现象。
之后对互感器进行除一次工频耐压试验外的全部出厂试验，试验情况如下。
2.1绝缘电阻测试对互感器进行一次绕组对二次绕组及地、二次绕组之间及对地、末屏对二次绕组及地，试验数据如表1，符合ＧＢ／Ｔ２０８４０．１—２０１０《互感器》标准要求。
一次绕组对二次绕组＞3000MΩ及地绝缘电阻二次绕组之间及对地＞3000MΩ末屏对二次绕组及地＞3000MΩ表1绝缘电阻测试数据2.2介质损耗因数及电容值测试对互感器进行介质损耗与测量电压之间的关系测量，并绘制曲线如图１所示。
测量电压从１０ｋＶ到Ｕｍ／槡３（１４５ｋＶ），以１５ｋＶ为步长。
电容量及介质损耗因数测试值与返厂测试一致，电压上升及下降过程中介质损耗因数值吻合无异常。
2.3互感器油色谱分析互感器运到制造厂首次对油进行色谱分析。
出厂试验后取互感器顶部、中部、底部油进行色谱分析。
三个部位油样数据无明显差异，与返厂测试一致，根据DL/T722-2014《变压器油中溶解气体分析和判断导则》三比值法分析，放电类型分别为1，1，0，判断为低能量放电，与现场数据分析结果一致。
