最新1 建筑制图标准和规范

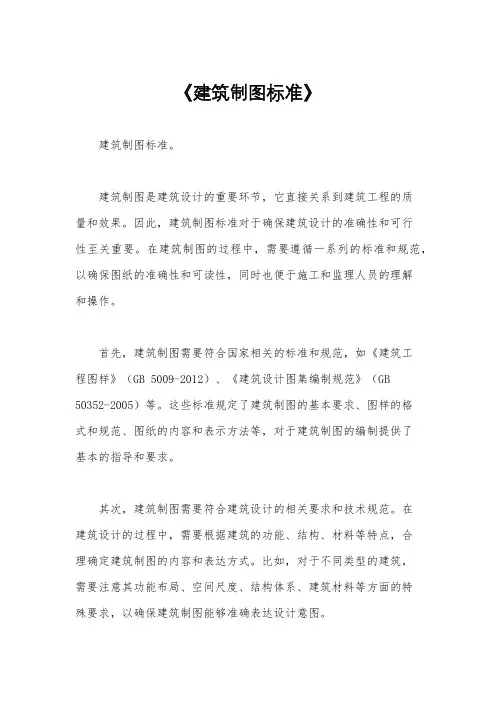

《建筑制图标准》
《建筑制图标准》建筑制图标准。
建筑制图是建筑设计的重要环节，它直接关系到建筑工程的质量和效果。
因此，建筑制图标准对于确保建筑设计的准确性和可行性至关重要。
在建筑制图的过程中，需要遵循一系列的标准和规范，以确保图纸的准确性和可读性，同时也便于施工和监理人员的理解和操作。
首先，建筑制图需要符合国家相关的标准和规范，如《建筑工程图样》（GB 5009-2012）、《建筑设计图集编制规范》（GB 50352-2005）等。
这些标准规定了建筑制图的基本要求、图样的格式和规范、图纸的内容和表示方法等，对于建筑制图的编制提供了基本的指导和要求。
其次，建筑制图需要符合建筑设计的相关要求和技术规范。
在建筑设计的过程中，需要根据建筑的功能、结构、材料等特点，合理确定建筑制图的内容和表达方式。
比如，对于不同类型的建筑，需要注意其功能布局、空间尺度、结构体系、建筑材料等方面的特殊要求，以确保建筑制图能够准确表达设计意图。
此外，建筑制图还需要符合施工、监理和验收的要求。
在建筑施工的过程中，施工单位和监理单位需要根据建筑制图进行施工和监理工作，因此建筑制图需要具备清晰的图样和详细的标注，以便施工人员和监理人员能够准确理解和操作。
同时，建筑制图也需要符合相关的验收标准，以确保建筑工程的质量和安全。
总之，建筑制图是建筑设计的重要组成部分，它需要符合国家标准、建筑设计要求和施工监理要求，以确保建筑工程的质量和可行性。
建筑制图标准的制定和遵循对于建筑行业的发展和建筑工程的实施具有重要意义，希望各相关单位和人员能够重视建筑制图标准，共同努力，为建筑行业的发展做出贡献。
建筑制图标准(GB／T50104—2001)
目次１总则２一般规定３图例４图样画法本标准用词说明１总则１．０．１为了使建筑专业、室内设计专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。
１．０．２本标准适用于下列制图方式绘制的图样：１手工制图；２计算机制图。
１．０．３本标准适用于建筑专业和室内设计专业下列的工程制图：１新建、改建、扩建工程的各阶段设计图、竣工图；２原有建筑物、构筑物等的实测图；３通用设计图、标准设计图。
１．０．４建筑专业、室内设计专业制图，除应遵守本标准外，还应符合《房屋建筑制图统一标准》（ＧＢ／Ｔ５０００１—２００１）以及国家现行的有关强制性标准、规范的规定。
２一般规定２．１图线２．１．１图线的宽度ｂ，应根据图样的复杂程度和比例，按《房屋建筑制图统一标准》（ＧＢ／Ｔ５０００１—２００１）中（图线）的规定选用（图２．１．１／１～图２．１．１／３）。
绘制较简单的图样时，可采用两种线宽的线宽组，其线宽比宜为ｂ∶０．２５ｂ。
２．１．２建筑专业、室内设计专业制图采用的各种图线，应符合表２．１．２的规定。
２．２比例２．２．１建筑专业、室内设计专业制图选用的比例，宜符合表２．２．１的规定。
３图例３．１构造及配件３．１．１构造及配件图例及说明见表３．１．１。
３．２水平及垂直运输装置３．２．１水平及垂直运输装置图例及说明见表３．２．１。
４图样画法４．１平面图４．１．１平面图的方向宜与总图方向一致。
平面图的长边宜与横式幅面图纸的长边一致。
４．１．２在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数由低向高的顺序从左至右或从下至上布置。
４．１．３除顶棚平面图外，各种平面图应按正投影法绘制。
４．１．４建筑物平面图应在建筑物的门窗洞口处水平剖切俯视（屋顶平面图应在屋面以上俯视），图内应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等，如需表示高窗、洞口、通气孔、槽、地沟及起重机等不可见部分，则应以虚线绘制。
建筑制图标准最新版
建筑制图标准最新版建筑制图标准是建筑行业中非常重要的一部分，它规定了建筑图纸的绘制规范和标准，是建筑设计、施工和监理等各个环节的重要依据。
随着建筑行业的不断发展和技术的不断更新，建筑制图标准也在不断更新和完善，以适应新的需求和技术要求。
本文将介绍建筑制图标准的最新版内容，帮助大家了解并掌握最新的建筑制图标准。
1. 图纸规格和比例。
建筑制图标准最新版对于图纸的规格和比例做出了一些调整。
在图纸的规格方面，除了A系列（A0、A1、A2、A3、A4）之外，还增加了B系列（B0、B1、B2、B3、B4）和C系列（C0、C1、C2、C3、C4）等规格，以满足不同项目的需要。
在图纸的比例方面，除了常用的1:100、1:200等比例之外，还增加了一些新的比例，如1:75、1:125等，以适应不同尺度的项目需求。
2. 符号和标识。
建筑制图标准最新版对于图纸中的符号和标识做出了一些调整和完善。
在符号和标识的使用上，增加了一些新的符号和标识，以适应新的建筑材料和构造形式的使用。
同时，对于一些常用的符号和标识进行了统一和规范，以减少歧义和提高图纸的可读性。
3. 图形表达和注释。
建筑制图标准最新版对于图纸中的图形表达和注释做出了一些调整和规范。
在图形表达方面，对于建筑构造、设备布置等方面的图形进行了统一和规范，以提高图纸的表现力和可读性。
在注释方面，规定了注释的内容和格式，要求注释要清晰、简洁，并且要符合相应的规范和标准。
4. 技术要求和标准。
建筑制图标准最新版对于图纸中的技术要求和标准做出了一些调整和更新。
在技术要求方面，对于建筑材料、构造形式、施工工艺等方面的要求进行了更新和完善，以适应新的技术发展和要求。
在标准方面，规定了图纸中所涉及的各项标准和规范，要求图纸必须符合相应的标准和规范要求。
5. 其他内容。
除了上述内容之外，建筑制图标准最新版还对于图纸的装订、归档、传输等方面做出了一些规定和要求，以保证图纸的完整性和安全性。
建筑结构制图标准规范
d d
箍筋的弯钩：135°弯钩、直角弯钩
三、钢筋的弯起
根据受力要求，将构件下部钢筋弯到构件 上部，这种钢筋叫弯起筋。
四、钢筋的保护层
为了防止钢筋锈蚀，保证钢筋和混凝 土有良好的粘结力，以及放火的要求，钢 筋表面到构件表面必须有一定的混凝土保 护层叫钢筋的保护层。钢筋的保护层厚度 根据构件所处的环境，混凝土的强度等级， 以及构件的类型不同而不同。
7、当梁的腹板高度不小于450mm时， 须对称配置纵向构造钢筋，并以大写字 母G打头注写梁两侧的总配筋；当梁侧 面需对称配置受扭纵向钢筋时，应以大 写字母N打头注写梁两侧的总配筋值。
8、井字梁用单粗虚线或单粗实线表示。 井字梁支座负筋长度应在原位标注，并 在其后面用括号加注延伸长度值。
梁平法施工图例（局部）
5、当大部分板厚度相同时，可只标出特殊 的板厚，其余在本图内用文字统一说明。
6、同一板号的板可只画一次底筋，支座负 筋则每种板号组合画一次。分布筋在结构 总说明中注明，图中不画出。应标出全部 构件的编号，不得以对称性等为由漏标。
7、跨中不出现负弯矩时，负筋可从支座边 伸至相邻两跨中较大的净跨度板L0的 １/3 （活载大于三倍恒载）、 １/4（活载不大 于三倍恒载）、或１/5（端支座）。双向 板支座负筋的长度均取短向跨度的1/4。板 的跨中有可能出现负弯矩时，板面负筋宜 直通。
❖
严格把控质量关，让生产更加有保障 。2020年10月 上午5时 35分20.10.2505:35Oc tober 25, 2020
❖
作业标准记得牢，驾轻就熟除烦恼。2020年10月25日星期 日5时35分29秒 05:35:2925 October 2020
❖
好的事情马上就会到来，一切都是最 好的安 排。上 午5时35分29秒 上午5时35分05:35:2920.10.25
建筑制图规范(全)
2.0
1.4
0.5
0.35
0.5b 0.25b
中 细
1.0 0.5
0.7 0.35
0.5 0.25
0.35 0.18
0.25
0.18
1.2 线型
1.2 线型
实线－粗实线 （如2.0）
1）平、剖面图中被剖切的主要建筑构造轮廓线 2）建筑立面图的外轮廓线 3）平、立、剖面的剖切符号
1.2 线型
3）计算机
2.1 透视画法
1）画法几何 2）模型
3）电脑
4）透视感觉
2.2 构图
1）总体完整（主题、位置、比例） 2）重点突出（表现内容、角度）
2.2 构图
3）均衡（主次、位置） 4）统一（表达方式）
2.3 技法
1）工具－钢笔画（笔、纸） （快速表现）
2.3 技法
2）线条（白描轮廓） 笔触（以线成面）
1.8 尺寸标注
1）尺寸标注形式（长度、半径、角度） 2）尺寸排列 3）标高
1.9 图样画法－平、立、剖、总平面
平面图－图纸深度
1）平面的总尺寸、开间，进深尺寸或柱网尺寸（也可用比例 尺表示）； 2）各主要使用房间的名称； 3）结构受力体系中的柱网、承重墙位置； 4）各楼层地面标高、屋面标高； 5）底层平面图应标明剖切线位置和编号，并应标示指北针； 6）图纸名称、比例或比例尺。
1 建筑制图标准和规范
剖视的剖切符号
5）首层平面标注 标注在±0.000标 高的平面图上
断面剖切符号
1）位置线 仅由位置线组成，粗实线。 长度宜为6-10mm。 2）编号 宜采用阿拉伯数字，按顺序 连续编排，注写在剖视位置 线的一侧。编号所在方向为 该断面的剖视方向。
断面剖切符号
剖面图与断面图的关系
1 1 1 1
1—1
D
B A
3 D C A 2
1
1 2 D D
C
1 B 1 B B A 1 2 1 2 1 0A 3
A 1 0A
四、尺寸注法
在图样中，除需表达物体的结构形 状外，还需标注尺寸，以确定物体各部 分的大小及相对位置。
基本规则
（1）尺寸数值为物体真实大小，与绘图比 例及绘图的准确度无关。 （2）以毫米为单位，如采用其他单位时， 则必须注明单位名称。 （3）每个尺寸一般只标注一次，并应标注 在最能清晰地反映该物体特征的视图上。
线宽与线型
•
为了使图上的内容主次分明，清晰易看， 在绘制工程图时，采用不同的线型和不同粗 细的图线来表示不同的意义和用途。 • 表1.2中的线宽b应根据图形复杂程度和 比例大小确定。先选定基本线宽b，在选用 线宽组。
制图规范
线宽
线型宽度
线宽比
b 0.5b
线宽
粗 中 2.0 1.0 1.4 0.7
线宽组
风（向玫瑰）频率图（2）
室外气象参数
风——4. 风玫瑰图2
北京 风向频率分布： 实线为全年， 虚线为夏季。
6 定位轴线
轴线位置
通常将墙柱等承重的构件 的中心线作为定位轴线， 用细点划线绘制并编号。 结构（墙、柱）中线 圆用细实线绘制，直径为 8-10mm。圆心应在轴线 延长线上。 编号：横向用阿拉伯数字， 从左至右顺序编写。竖向用 字母不得用I,O,Z
建筑制图标准最新版
建筑制图标准最新版建筑制图标准是建筑行业中非常重要的一部分，它规定了建筑图纸的绘制规范和标准，对于建筑设计、施工和监理等工作都具有重要的指导意义。
因此，建筑制图标准的不断更新和完善对于推动建筑行业的发展具有重要意义。
最新版的建筑制图标准在多个方面进行了更新和完善，主要体现在以下几个方面：首先，建筑制图标准在图纸的规范和格式方面进行了调整和完善。
在最新版的建筑制图标准中，对于图纸的尺寸、比例、线条粗细、字体大小等方面进行了详细的规定，以确保图纸的清晰度和统一性。
其次，最新版的建筑制图标准在图形符号和标识方面进行了更新和统一。
建筑制图中的各种符号和标识对于传达设计意图和施工要求非常重要，因此最新版的建筑制图标准对于这些符号和标识进行了统一规定，以确保其在不同图纸中的一致性和准确性。
另外，最新版的建筑制图标准还对于图纸的内容和要求进行了细化和明确。
在建筑制图中，不仅需要包含建筑平面图、立面图、剖面图等基本内容，还需要根据具体设计要求添加相应的细节图、节点图、构造图等内容，最新版的建筑制图标准对于这些内容的要求进行了详细的规定，以确保图纸的完整和准确。
最后，最新版的建筑制图标准还对于数字化制图和信息化管理提出了新的要求。
随着信息技术的发展，数字化制图和信息化管理已经成为建筑行业的发展趋势，因此最新版的建筑制图标准对于这方面的要求进行了更新和完善，以适应新的技术发展和管理需求。
总的来说，最新版的建筑制图标准在图纸的规范和格式、图形符号和标识、内容和要求以及数字化制图和信息化管理等方面进行了全面的更新和完善，对于推动建筑行业的发展具有重要的意义。
建筑行业的相关从业人员应当认真学习和遵守最新版的建筑制图标准，以确保建筑图纸的质量和准确性，推动建筑行业向着更加规范化、现代化、信息化的方向发展。
一、建筑制图标准
一、建筑制图标准第一章总则1．房屋建筑CAD制图统一规则GB/T 18122-20002．CAD工程制图规则GB/T 18229-20003．房屋建筑制图统一标准GB/T 50001-20014．建筑制图标准GB/T 50104-20015．建筑结构制图标准GB/T 50105-20016．混凝土结构施工图平面表示方法制图规则和构造详图03G101-17．给水排水制图标准GB/T 50106-20018．采暖通风与空气调节制图标准GB/T 50114-20019．电气制图GB4728.1-8510．住宅弱电设计标准图DBJT08-97-200211．住宅建筑信息通讯设计安装图DBJT08-96-2002第二章基本设置要求图框采用竖版形式。
1．图幅与格式幅面代号A0 A1 A2 A3 A4宽度╳长度841╳1189 594╳841 420╳594 297╳420 210╳297图框边距C 10 5A0以及A1图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。
其余图幅图纸均不允许加长。
每个工程图纸目录和修改通知单采用A4，其余应尽量采用A1图幅。
每项工程图幅应统一，如采用一种图幅确有困难，一个子项工程图幅不得超过二种。
2．标题栏中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图框统一格式已制成标准图块。
标准图框中具备更改区、签字区、名称及代号区组成的标题栏，格式符合规范要求，并作为统一标识不得修改。
3．文件名各专业图纸文件名应设“专业代码图纸流水号”引导。
编号从01，02，03至n，修改次数从A，Ｂ，C至Z。
专业名称初步设计图纸专业代码施工图图纸专业代码修改图纸专业代码建筑J-01~n JS-01~n JS-01~n-A~Z结构G-01~n GS-01~n GS-01~n-A~Z给排水S-01~n SS-01~n SS-01~n-A~Z采暖通风空气调节Se-01~n SeS-01~n SeS-01~n-A~Z电气D-01~n DS-01~n DS-01~n-A~Z弱电DX-01~n DXS-01~n DXS-01~n-A~Z动力M-01~n MS-01~n MS-01~n-A~Z4．调用标准图框存放于网络系统“ \\Mainserver\归档盘\2005版中国院统一技术措施”便于随时调用。
1 房屋建筑制图统一标准 GB50001
1 房屋建筑制图统一标准GB50001-2010砌体结构设计规范GB50003-2011建筑地基基础设计规范GB50007-2011工程测量规范GB50026-2007混凝土强度检验评定标准GBJ107-87地下工程防水技术规范GB50108-20088建筑地基基础工程施工质量验收规范GB50202-2002 砌体工程施工质量验收规范GB50203-2011混凝土结构工程施工质量验收规范钢结构工程施工质量验收规范GB50205-2001GB50204-2002屋面工程质量验收规范GB50207-2012地下防水工程质量验收规范GB50208-2011建筑地面工程施工质量验收规范GB50209-2010建筑装饰装修工程质量验收规范GB50210-2001建筑防腐蚀工程施工及验收规范GB50212-2002建筑工程施工质量验收统一标准GB50300-2001建筑电气工程施工质量验收规范GB50303-2002电梯工程施工质量验收规范GB50310-2002建设工程项目管理规范GB/T50326-2006建设工程文件归档整理规范GB/T50328-200屋面工程技术规范GB50345-2012安全防范工程技术规范GB50348-2004建筑节能工程施工质量管理规范GB50411-2007建设工程施工质量评价标准GB/T50375-2006高层建筑混凝土结构技术规程JGJ3-2010建筑变形测量规程JGJ8-2007凝土泵送施工技术规程JGJ/T10-201混混凝土小型空心砌块建筑技术规程JGJ/T14-2011 钢筋焊接及验收规程JGJ18-2012钢筋焊接接头试验方法标准JGJ/T27-2001建筑涂饰工程施工及验收规程JGJ/T29-200冷轧带肋钢筋混凝土结构技术规程JGJ95-2011建筑施工安全检查评分标准JGJ59-2011建筑工程大模板技术规程JGJ74-2003建筑地基处理技术规范JGJ79-2002建筑钢结构焊接技术规程JGJ81-2002建筑桩基技术规范JGJ94-2008钢筋机械连接通用技术规程JGJ107-2010施工现场临时用电安全技术规范JGJ46-2005冷轧带肋钢筋混凝土结构技术规程JGJ95-2011钢筋机械连接通用技术规程JGJ107-2010建筑工程饰面砖粘结强度检测标准JGJ110-2008外墙饰面砖工程施工及验收规程JGJ126-2000建筑施工门式钢管脚手架安全技术规范JGJ128-2010 建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011 外墙外保温工程技术规程JGJ144-2004建筑施工现场环境与卫生标准JGJ146-2004建筑施工现场环境与卫生标准JGJ146-2004建筑机械使用安全技术规程JGJ33-2012外墙外保温工程技术规程JGJ144-2004。
最新建筑制图规范
实线－粗实线 （如2.0）
1）平、剖面图中被剖切的主要建筑构造轮廓线
2）建筑立面图的外轮廓线 3）平、立、剖面的剖切符号
第8页，共65页。
第9页，共65页。
第一部分 制图规范
第10页，共65页。
第一部分 制图规范
1.2 线型
实线－中实线（如1.0）
1）平、剖面图中被剖切的次要建筑构造轮廓线 2）建筑平、立、剖面图中建筑构配件的轮廓线
1）引出线
2）共用引出线 3）多层引出线
第26页，共65页。
第一部分 制图规范
1.5 符号
对称符号 连接符号
指北针
第27页，共65页。
第一部分 制图规范
1.6 定位轴线
轴线位置
结构（墙、柱）中线
第28页，共65页。
1.7 材料图例
1）常用图例
2）图例比例
第29页，共65页。
1.7 材料图例
第Hale Waihona Puke 0页，共65页。第15页，共65页。
第16页，共65页。
二层平面图
第17页，共65页。
首层平面图
第一部分 制图规范
1.2 线型
单点长划线
中心线、对称线、定位轴线 双点长划线
假想轮廓线，用地红线
折断线
不需画全的断开界线
第18页，共65页。
第19页，共65页。
第一部分 制图规范
1.3 字体
字高
3.5mm, 5mm, 7mm, 10mm, 14mm, 20mm
3）结构受力体系中的柱网、承重墙位置； 4）各楼层地面标高、屋面标高；
5）底层平面图应标明剖切线位置和编号，并应标示指北针； 6）图纸名称、比例或比例尺。
建筑制图标准和规范
建筑制图需遵循结构专业提供的 相关标准和规范，确保建筑物在
结构方面的合规性和安全性。
与给排水专业的关系
给排水专业负责提供建筑制图所需的给水、排水、消防等系统的设计和布局，以满 足建筑物的使用功能和安全要求。
给排水专业需根据建筑制图的要求，进行管道系统和设备的详细设计，并提供相应 的给排水施工图。
建筑制图需遵循给排水专业提供的相关标准和规范，确保建筑物在给排水方面的合 规性和安全性。
THANKS FOR WATCHING
感谢您的观看
06
建筑制图实例分析
住宅楼建筑制图实例
总结词
住宅楼建筑制图实例是建筑制图中最常见的类型之一 ，其标准规范包括平面图、立面图、剖面图等。
详细描述
住宅楼建筑制图实例需要遵循国家建筑制图标准和规 范，包括建筑平面图、立面图、剖面图、楼梯详图等 。在绘制过程中，需要明确标注各个房间的用途、面 积、门窗位置等信息，同时还需要根据建筑物的实际 情况绘制楼梯、阳台、屋顶等部位。此外，在住宅楼 建筑制图实例中，还需要考虑节能、环保等方面的因 素，以满足国家相关标准和规范的要求。
03
建筑构造及配件的Βιβλιοθήκη 示 方法建筑构造的表示方法
平面图
显示建筑物的平面布局，包括各房间、走廊、楼 梯等，用于表示建筑物在水平面上的投影。
立面图
显示建筑物的立面外观，包括墙面、门窗、阳台 等，用于表示建筑物在垂直面上的投影。
剖面图
通过剖切建筑物的一部分来展示内部构造，用于 表示建筑物内部的空间关系和结构。
03
02
准确性
图纸上的尺寸、标注等信息应准确 无误，符合实际要求。
美观性
图纸的布局和排版应美观大方，符 合视觉审美要求。
最新建筑设计图纸规范标准
最新建筑设计图纸规范标准建筑设计图纸是建筑项目实施过程中的重要技术文件，它详细记录了建筑物的尺寸、结构、材料以及施工要求等信息。
随着建筑技术的发展和建筑法规的更新，建筑设计图纸规范标准也在不断地进行调整和完善。
以下是最新建筑设计图纸规范标准的主要内容：1. 总则- 设计图纸应遵循国家和地方的建筑法规、标准以及行业规范。
- 图纸应清晰、准确、完整，便于施工人员理解和执行。
2. 图纸分类- 建筑施工图：包括平面图、立面图、剖面图等，展示建筑物的各个面和内部结构。
- 结构施工图：详细描述建筑物的结构系统、构件尺寸和材料要求。
- 电气施工图：包括电气系统的布局、设备安装和电缆布线等。
- 给排水施工图：展示给水、排水、雨水系统的设计和施工要求。
- 暖通空调施工图：描述暖通空调系统的布局、设备安装和管道布置等。
3. 图纸内容- 每个图纸应包含标题栏，注明工程名称、图纸编号、比例、设计单位、设计人等信息。
- 图纸应使用统一的图例和符号，以确保信息的一致性。
- 所有尺寸、标高和材料规格应清晰标注，避免歧义。
4. 图纸表达方式- 使用标准化的绘图工具和软件，确保图纸的规范性和准确性。
- 图纸应采用适当的比例，以便于阅读和施工。
- 对于复杂的结构或构件，应提供详细的放大图或剖面图。
5. 设计参数和计算书- 设计图纸应附有相应的设计参数表和计算书，以证明设计的合理性和安全性。
- 计算书应包括荷载分析、结构分析和材料选择等内容。
6. 施工说明- 图纸应附有施工说明，包括施工顺序、施工方法和特殊施工要求等。
- 施工说明应简洁明了，便于施工人员理解和执行。
7. 环保和节能要求- 建筑设计应符合环保和节能的相关标准，图纸中应体现绿色建筑的理念和措施。
8. 安全和健康要求- 设计图纸应考虑到施工人员的安全和健康，避免设计中存在安全隐患。
9. 审查和批准- 所有设计图纸在提交施工前，应经过专业审查，并取得相关部门的批准。
10. 更新和维护- 设计图纸在施工过程中如有变更，应及时更新，并通知所有相关人员。
建筑制图标准最新版
建筑制图标准最新版建筑制图标准是建筑行业中非常重要的一部分，它规范了建筑制图的编制要求、图样符号、尺寸标注、图样线型等内容，对于保证建筑制图的准确性和规范性起着至关重要的作用。
随着建筑行业的不断发展和技术的不断更新，建筑制图标准也在不断地进行修订和更新。
在这篇文档中，我们将介绍建筑制图标准的最新版内容，希望能够帮助大家更好地理解和运用建筑制图标准。
首先，建筑制图标准的最新版在原有的基础上进行了一些修订和更新，主要是针对一些过时的符号和标注进行了调整和更新。
例如，对于一些新型建筑材料和结构形式的符号标注进行了添加和修订，以适应建筑行业的发展需求。
此外，对于一些尺寸标注和图样线型的规定也进行了一些调整，以提高建筑制图的表现和传达效果。
其次，建筑制图标准的最新版还加强了对于建筑制图的规范性要求。
在建筑行业中，一份合格的建筑制图不仅需要准确地表达设计意图，还需要符合一定的规范和标准，以确保建筑施工的准确性和安全性。
因此，最新版的建筑制图标准对于建筑制图的规范性要求进行了进一步的明确和强调，希望能够引导建筑行业更加严格地执行建筑制图标准，提高建筑制图的质量和规范性。
最后，建筑制图标准的最新版也加强了对于数字化建筑制图的规范要求。
随着信息技术的不断发展，数字化建筑制图已经成为建筑行业的一个重要趋势，因此，最新版的建筑制图标准对于数字化建筑制图的规范要求进行了进一步的完善和明确。
它规定了数字化建筑制图的格式、标注、保存和传递要求，以确保数字化建筑制图的准确性和可靠性。
综上所述，建筑制图标准的最新版在修订和更新之后，更加符合建筑行业的发展需求，加强了对于建筑制图的规范性要求，同时也更加注重了对于数字化建筑制图的规范要求。
我们希望全行业同仁能够认真学习和执行最新版的建筑制图标准，以提高建筑制图的质量和准确性，推动建筑行业的健康发展。
建筑制图规范最新版
建筑制图规范最新版
是建筑行业中非常重要的一份文献，它规定了建筑设计中的各
种标准和要求，包括建筑图纸的大小、比例，图例的标识要求等。
这份规范的颁布对于标准化建筑行业，促进行业发展，提高建筑
质量和效率起到了不可替代的作用。
实行了新的比例标准，建筑师在制作图纸时，应选用1:50、
1:100、1:200、1:500等比例制图，以有助于画面更加精细和精确，并且便于施工时的具体实施。
此外，在制图过程中，应使用统一
的图例标识来表达建筑设计方案中各类构件的属性和含义，比如
飘窗、阳台等的位置和尺寸。
这些标准化的标识能够极大地提高
建筑行业的效率，降低误差率，避免图纸中的模糊和不清晰因素。
除此之外，还明确了建筑设计图纸的大小要求，规定建筑图纸
的尺寸应控制在A0～A4的范围内，以方便打印、存储和使用。
同时，在制图的过程中，也不应该将不同比例的建筑图纸混杂在
一起，以免混淆视听。
这对于过去不少机构采用人工制图的方式
的机构来说，是一项非常值得肯定的规范。
相信大家都清楚地知道对于建筑行业是多么的重要，它的落实
将会极大地提高建筑设计的标准化和规范化，以及建筑施工的效
率与效益。
而这，对于一个国家发展也至关重要，因此我们应该在实践中充分落实这个规范，并不断地探索和发展标准化建设的道路。
1建筑制图国家标准及其基本规定
4000
办公楼
图例 已有建筑物
4000
±0.000
新建建筑物
草地
5000
传达室
建 筑 总 平 面 图
4000
树木
-0.350
道路
道路中心线
建筑总平面图
5000
建筑总平面图
粗实线：可见轮廓线，剖面图中被剖着部分的轮廓 线，结构图中的钢筋线、建筑物或构筑物的外轮廓线、 剖切线、地面线、详图标志的圆圈、图纸的图框线等。 中实线：可见轮廓线，剖面图中未被剖着但仍能看 到而需要画出的轮廓线、标注尺寸的尺寸起止45度短 划等。 细实线：尺寸界线、尺寸线、材料的图例线、索引 标志的圆圈、引出线、标高符号线、重合断面的轮廓线 、较小图形中的中心线等。
（四）尺寸数字（表示尺寸的大小）
1、工程图上标注的尺寸数字，是物体的实 际尺寸，它与绘图所用的比例无关。 2、图样上的尺寸单位，除标高及总平面图 以米为单位外，均必须以毫米为单位。因此，图 样上的尺寸数字无需注写单位。 3、一般应注在尺寸线的上方，也可注在尺 寸线的中断处。同一图样标注时必须一致。
7、同一张图纸内的所有尺寸数字要大小一致。
错误
正确
提示
尺寸数字应写在尺寸线的中间， 在水平尺寸线上的应从左到右写在尺 寸线上方，在铅直尺寸线上的，应从 下到上写在尺寸线的上方。
错误
正确
提示 同一张图纸内尺寸数字应大小一致。
错误
正确
提示 在断面图中写数字处，应留空不画断面线。
错误
正确
提示
两尺寸界线之间比较窄时，尺寸数字 可注写在尺寸界线外侧，或上下错开， 或用引出线引出再标注。
代号 R 前再加写拉丁字母 S ；注写球直径时， 在直径符号Φ前也加写拉丁字母 S 。 5、当更大圆弧的圆心在有限地位外时， 则应对准圆心画一折线状的或者断开的半径尺 寸线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
120
4500
4500
120 120 2460
2700
2700
500
休息室
2460
1000 120
接待室
C
M-3
6240
﹢0.000
1800
120
3060
3300
值班室
B
1500
1130
240 1000 M-2
C-2
120 250
120 500 1000
M-1
A
120 620
细 线b/4，
其余可见轮
c
10
5
a
25
由A0图幅对裁其它图幅
特殊情况：可适当加长图纸，但仅限于图纸长边并 以长边的1/8或其倍数加长。
加长方向——长边
立式幅面和横式幅面
看图方向和标题栏方向一致
图1.1 图框的格式
一般A0～A3图纸宜横式使用，必要时也可立式 使用。如果图纸幅面不够，可将图纸长边加长，短 边不得加长。图纸长边加长后的尺寸可查阅GB/T 50001－2001。
240
2040
900
4860
240
2700 2700 240 2400
4500
4000
休息室
4260
C
接待室
M-3
500
﹢0.000
1800
6240
3060
3300
值班室
M-1
B
1010 500
1500
370 120
120
1000 240
M-2
C-2
1000
380
500
C-1
A
120
1300
240
1420 120
线宽与线型
• 为了使图上的内容主次分明，清晰易看， 在绘制工程图时，采用不同的线型和不同粗 细的图线来表示不同的意义和用途。
• 表1.2中的线宽b应根据图形复杂程度和 比例大小确定。先选定基本线宽b，在选用 线宽组。
制图规范
线宽
线型宽度
线宽比 线宽
b
粗
0.5b 中
0.25b 细
线宽组
2.0 1.4 1.0 0.7 0.5 0.35 1.0 0.7 0.5 0.35 0.25 0.18 0.5 0.35 0.25 0.18
图线型式
代号 图线宽度
主要用途
粗实线
A
d
可见轮廓线，可见过渡线
细实线
B
约d/2
尺寸线、尺寸界线、剖面线、辅助线 重合断面的 轮廓线、引出线 螺纹的牙底线及齿轮的齿根线
波浪线
C
约d/2 断裂处的边界线、视图和剖视的分界线
双折线
D
约d/2
断裂处的边界线
虚线
F
约d/2 不可见的轮廓线、不可见的过渡线
细点划线
G
约d/2
轴线、对称中心线、轨迹线 齿轮的分度 圆及分度线
粗点划线
J
d
有特殊要求的线或表面的表示线
双点划线
K
约d/2
相邻辅助零件的轮廓线、中断线 极限位 置的轮廓线、假想投影轮廓线
图线画法
•
画线时应注意以下几点：
• （1）同一张图纸内，相同比例的各图样应选用相同的 线宽粗。
• （2）相互平行的图线，其间隙不宜小于其中的粗线宽 度，且不宜小于0.7mm。
2.图纸标题栏（已包含会签栏）
标题栏放在图纸的右下角。（会签栏是为各工种负责人签 字用的表格，原来放在图纸左侧上方的图框线外）
每张图正式的工程图纸上都应有工程名称、图名、
图纸编号、设计单位、设计人、绘图人、校核人、 审定人的签字等栏目，将它们集中列成表格形式 就是标题栏，简称图标。
二、 图线及其画法
7600
-0.150
120 600
2100
2
600 1350
1
2400
120
1230
120
北
3300
5100
8640
1
2
3
平面图1:50
制图规范
制图规范
2 线型
实线－中实线（如1.0）
1）平、剖面图中被剖切的次要建筑构造轮廓线 2）建筑平、立、剖面图中建筑构配件的轮廓线
制图规范
制图规范
2 线型
4500
4000
休息室
4260
C
接待室
M-3
500
﹢0.000
1800
6240
3060
3300
值班室
M-1
B
1010 500
1500
370 120
120
1000 240
M-2
C-2
1000
380
500
C-1
A
120
1300
240
1420 120
7600
-0.150
120 600
2100
2
600 1350
廓线、尺寸
线等
1
C-1
-0.150
1
2000
650 1290
3300
8640
2
2400
5100
A 中粗线b/2， 门的开启示 1290 120 120 意线，尺北寸 起止符号
2
3
平面图 1:100
下表中列出了绘制工程图样时常用的图线
名称、图线型式、宽度及其主要用途。
常用的工程图线名称及主要用途
图线名称
制图规范
2 线型
单点长划线
中心线、对称线、定位轴线
双点长划线
假想轮廓线，用地红线
折断线
不需画全的断开界线
平面图例图
粗实线b，剖
120 1200 1000 1000
1
C-2
1360 1000 490 1000 1250 120
2
C-2
C-2
到的墙、柱 的断面轮廓
120
120
D
线D
120
120 120
• （3）虚线、单点长画线和双点长画线的线段长度及间 距应各自相等。
• (4)单点长画线或双点长画线，当在较小的图形中绘 制有困难时，可用实线代替。
• （5）单点长画线或双点长画线的两端，不应是点。
实线－细实线（如0.5）
细图形线20 1200 1000 1100
4901
1360 1000
1000 1250
120
120
120 240
D
C-2
C-2
C-2
120 240
240
2040
900
4860
240
2700 2700 240 2400
1 建筑制图标准和规范
• §1－1 建筑制图标准
• 一、图纸幅面规格及形式
• 1.图纸幅面
图纸的幅面是指图纸尺寸规格的大小，图框是指在 图纸上绘图范围的界线。
图纸幅面及图框尺寸应符合表1.1的规定及图1.1的格
式。
表1.1 幅面及图框尺寸
幅面
尺寸
A0
A1 A2 A3
A4
b×l 841×1189 594×841 420×594 297×420 210×297
制图规范
线 型
制图规范
2 线型
实线－粗实线 （如2.0）
1）平、剖面图中被剖切的主要建筑构造轮廓线 2）建筑立面图的外轮廓线 3）平、立、剖面的剖切符号
2
120 1200 1000 1100
4901
1360 1000
1000 1250
120
120
120 240
D
C-2
C-2
C-2
120 240
1
2400
120
1230
120
北
3300
5100
8640
1
2
3
平面图1:50
制图规范
2 线型
虚线
1）建筑构配件不可见的轮廓线 2）拟扩建的建筑物轮廓线 3）图例线
2.总平面图部分图例
粗实线 8 新建建筑物
细实线
原有建筑物
中虚线
计划扩建的预 留地或建筑物
拆除的建筑物
其他材料露天堆 场或露天作业场
