高压旋喷桩质量保证措施
高压旋喷桩质量控制要点
高压旋喷桩质量控制要点1. 引言高压旋喷桩作为一种常用的地基处理技术，在建筑和工程领域得到了广泛应用。
为了确保高压旋喷桩的质量和安全性，需要进行有效的质量控制。
本文将介绍高压旋喷桩质量控制的要点，包括细化的工序、材料和施工要求。
2. 工序要点2.1 桩灰筛分•在进行高压旋喷桩施工之前，需要对桩灰进行筛分，以确保其颗粒大小合适。
•桩灰筛分要求：颗粒径大于0.075mm的不得超过15%；颗粒径大于0.074mm的不得超过30%。
•桩灰筛分可以通过机械筛分或湿筛法进行。
2.2 压实试验•在施工现场，需要进行桩灰的压实试验，以确定其密实度。
•压实试验要求：桩灰的平均密度不得低于1.4g/cm³，压实度不得低于90%。
•压实试验可以通过标准贯入试验或静压实试验进行。
2.3 站块标定•在进行高压旋喷桩施工时，需要对站块进行标定，以确定桩身的直径和长度。
•站块标定要求：站块的直径和长度应符合设计要求，并进行精确记录。
•站块标定可以采用激光测距仪或其他测量设备进行。
2.4 喷钻机设置•在喷钻机施工之前，需要对其进行适当的设置，包括喷射速度、压力和旋喷速度等。
•喷钻机设置要求：喷射速度应根据桩径和土质确定，压力应控制在合理范围内，旋喷速度应适当调整以保证桩身的质量。
•喷钻机设置需要由经验丰富的施工人员进行，并进行实时监控。
2.5 桩身成形•在进行高压旋喷桩施工时，需要控制喷孔的直径和深度，以确保桩身的成形。
•桩身成形要求：喷孔直径应符合设计要求，深度应达到设计标高。
•桩身成形需要根据实际情况进行调整，施工人员需要仔细观察喷孔状态，并及时调整喷孔的大小和深度。
3. 材料要点3.1 桩灰•桩灰是高压旋喷桩施工的重要材料之一。
•桩灰要求：应选择合适的粉煤灰或矿渣粉作为桩灰，其物理化学性质应满足相关标准。
•桩灰的选择和应用需要经过严格的质量检验和试验验证，以确保其质量和适用性。
3.2 水泥浆•水泥浆是高压旋喷桩施工中的另一重要材料。
旋喷桩施工质量控制措施
02
施பைடு நூலகம்过程质量控制
钻孔质量控制
01
02
03
钻孔定位
确保钻孔位置准确，偏差 不超过设计要求。
钻孔深度
控制钻孔深度达到设计要 求，误差不超过±50mm 。
钻孔垂直度
保持钻孔垂直度，偏差不 超过1%。
注浆管埋设
管材选择
选用符合设计要求的注浆 管，确保管壁光滑、连接 牢固。
旋喷桩施工质量控制措施
汇报人： 日期:
目录
• 施工前准备 • 施工过程质量控制 • 施工后检测与维护 • 常见问题及处理措施 • 安全注意事项
01
施工前准备
现场勘查
确定施工区域的地质条件
通过现场勘查了解施工区域的地质结构、土层分布、地下水位等情况，为旋喷桩施工提供依据。
调查周边环境
了解施工区域周边建构筑物、地下管线、交通等情况，评估施工对周边环境的影响，并采取相应措施 。
设备检查
设备完好性检查
对施工所用的钻机、高压泵、注 浆管等设备进行检查，确保设备 处于良好状态，无故障隐患。
设备配套性检查
核实设备之间的配套性，确保设 备能够协同工作，避免因设备不 匹配导致施工质量问题。
材料准备
材料质量检查
对采购的原材料进行质量检查，确保 材料质量符合设计要求和相关标准。
材料储存与保管
管埋深度
控制注浆管埋设深度，确 保管底端位于设计标高。
注浆管固定
采用固定支架将注浆管固 定在钻孔孔口处，防止注 浆管脱落或移位。

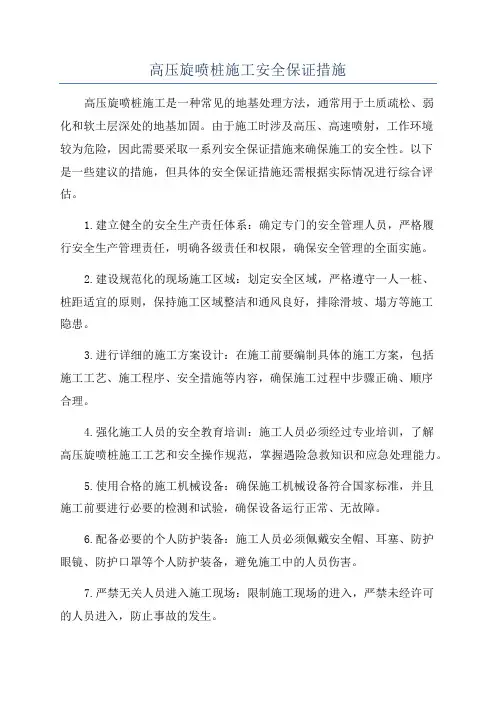

高压旋喷桩施工安全保证措施
高压旋喷桩施工安全保证措施高压旋喷桩施工是一种常见的地基处理方法，通常用于土质疏松、弱化和软土层深处的地基加固。
由于施工时涉及高压、高速喷射，工作环境较为危险，因此需要采取一系列安全保证措施来确保施工的安全性。
以下是一些建议的措施，但具体的安全保证措施还需根据实际情况进行综合评估。
1.建立健全的安全生产责任体系：确定专门的安全管理人员，严格履行安全生产管理责任，明确各级责任和权限，确保安全管理的全面实施。
2.建设规范化的现场施工区域：划定安全区域，严格遵守一人一桩、桩距适宜的原则，保持施工区域整洁和通风良好，排除滑坡、塌方等施工隐患。
3.进行详细的施工方案设计：在施工前要编制具体的施工方案，包括施工工艺、施工程序、安全措施等内容，确保施工过程中步骤正确、顺序合理。
4.强化施工人员的安全教育培训：施工人员必须经过专业培训，了解高压旋喷桩施工工艺和安全操作规范，掌握遇险急救知识和应急处理能力。
5.使用合格的施工机械设备：确保施工机械设备符合国家标准，并且施工前要进行必要的检测和试验，确保设备运行正常、无故障。
6.配备必要的个人防护装备：施工人员必须佩戴安全帽、耳塞、防护眼镜、防护口罩等个人防护装备，避免施工中的人员伤害。
7.严禁无关人员进入施工现场：限制施工现场的进入，严禁未经许可的人员进入，防止事故的发生。
8.定期检查和维护施工设备：定期对施工设备进行检查和维护，确保设备的安全性能不受损害，并及时处理设备的故障和隐患。
9.建立施工质量监督和检查制度：对施工过程中关键工序进行监督和检查，确保施工质量符合规定标准。
10.加强施工现场的安全监测：监测施工现场的工况和稳定性，及时发现和处理可能的安全隐患。
11.建立全员安全意识：通过宣传、培训和奖惩制度等手段，提高施工人员的安全意识和责任感，使他们自觉遵守安全操作规范，增强安全意识和技能。
12.做好应急预案和疏散演练：制定详细的应急预案和疏散演练计划，提前做好各类紧急情况的应对措施，确保事故发生时能够及时、有效地进行应急处理。
高压旋喷桩施工质量控制要点
高压旋喷桩施工质量控制要点
1. 前期准备工作
- 组织编制项目施工方案，明确施工目标和流程。
- 确定场地布置和临时设施，保证施工环境符合要求。
- 确认施工所需材料和设备的供应渠道，保证施工期间的供应
稳定。
2. 施工过程质量控制
- 根据压浆参数和土体性质，合理选择旋喷桩的尺寸和长度。
- 确保旋喷桩施工设备的正常运行和维护，并定期进行检查和
维修。
- 在施工现场按照要求布置安全警示标志，确保施工人员安全。
3. 桩身质量检验
- 对旋喷桩的直径、长度和竖向偏差进行测量和记录。
- 进行桩身强度及钢筋配筋的检测，确保符合设计要求。
- 桩身质量不合格的，及时采取措施进行修复或更换。
4. 压浆质量控制
- 对压浆材料进行抽样检测，确保符合相关标准。
- 确保压浆设备的正常运行和管理，及时维护和更换损坏部件。
- 控制压浆参数，如压力、流量和时间，保证压浆质量的一致性。
5. 施工记录和总结
- 记录旋喷桩施工过程中的关键参数和工艺操作。
- 对施工过程进行总结和评估，提出改进建议和经验总结。
- 形成施工报告和档案，为后续工程提供参考和借鉴。
以上是高压旋喷桩施工质量控制的要点。
在整个施工过程中，
要注重流程的合理性和质量的一致性，确保旋喷桩的施工质量符合
设计要求。
同时，要重视施工记录和总结，不断改进施工工艺，提
高施工效率和质量。
高压旋喷桩监理实施细则
高压旋喷桩监理实施细则一、前言高压旋喷桩施工是一项技术含量较高且施工难度较大的土建工程，需要工程监理严格监督施工过程，确保施工质量和项目安全。
本文档旨在制定高压旋喷桩监理实施细则，明确监理人员在高压旋喷桩施工中的职责和权利，促进高压旋喷桩施工的顺利进行。
二、高压旋喷桩施工注意事项1.钢管挤土桩杆的长度应当大于6m，桩直径控制在250mm- 600mm之间。
2.施工准备过程中，应当对施工现场进行仔细检查，确保场地平整、无湖水和水流等不利因素，同时要对施工设备和器具进行检查验收，以确保施工质量和施工安全。
3.挑选合适的压桩设备和管杆，并按要求进行出杆作业，确定桩位和桩位置匹配。
4.在施工前，应当对施工现场进行深入的勘测，测量桩的准确位置、孔深、孔径和孔距等参数，并进行桩位的设定和依据等级进行校对。
5.在施工过程中，应当按照设计标准中要求的压桩参数进行施工，包括压桩深度、压桩力度、压桩速度等参数。
6.每组高压旋喷桩施工完成后，应当对施工参数进行检查，如果符合要求，则可以停止施工。
三、高压旋喷桩施工监理职责1.在施工前，监理人员应当对施工现场进行检查，确保场地符合设计要求和安全要求，同时要对施工设备和器具进行检查验收，以确保施工质量和施工安全。
2.对施工准备情况进行评估，确认该施工准备是否符合实施细则中的规定，以确保施工的可行性和施工质量的保证，并对施工设备和器具进行监督检查，以确保施工的安全性和质量水平。
3.对挤土桩机器的检查工作，应当根据施工要求，对挤土桩机进行检查验收，对其性能、功能等进行评估，以确保施工质量和安全性。
4.在高压旋喷桩施工过程中，监理人员应当按照设计要求和实施细则中的规定进行工作，确保压桩工作的准确性和施工质量的可靠性。
5.检查每组高压旋喷桩施工完成后的工作情况符合实施规定，确保结构的稳定性以及施工质量和工程效果符合相关要求。
对施工过程中出现的违规行为，必须采取合适的行动来纠正错误并处理责任人。

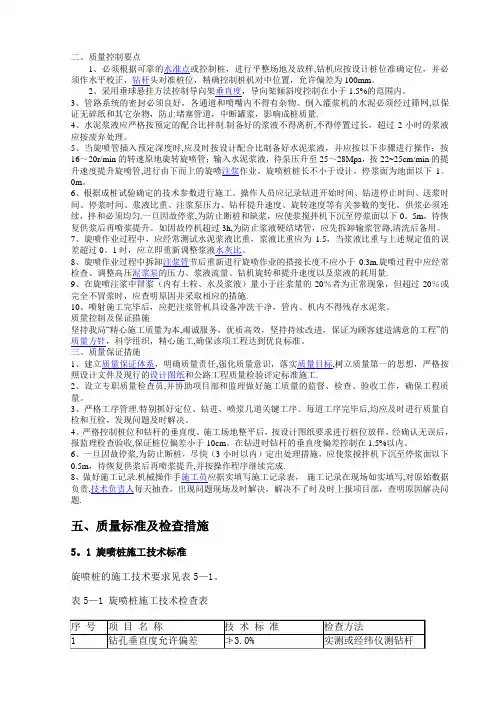

高压旋喷桩质量控制要点
二、质量控制要点1、必须根据可靠的水准点或控制桩，进行平整场地及放样,钻机应按设计桩位准确定位，并必须作水平校正，钻杆头对准桩位，精确控制桩机对中位置，允许偏差为100mm。
2、采用垂球悬挂方法控制导向架垂直度，导向架倾斜度控制在小于1.5%的范围内。
3、管路系统的密封必须良好，各通道和喷嘴内不得有杂物。
倒入灌浆机的水泥必须经过筛网,以保证无碎纸和其它杂物，防止堵塞管道，中断罐浆，影响成桩质量.4、水泥浆液应严格按预定的配合比拌制.制备好的浆液不得离析,不得停置过长，超过2小时的浆液应按废弃处理。
5、当旋喷管插入预定深度时,应及时按设计配合比制备好水泥浆液，并应按以下步骤进行操作：按16～20r/min的转速原地旋转旋喷管；输入水泥浆液，待泵压升至25～28Mpa，按22~25cm/min的提升速度提升旋喷管,进行由下而上的旋喷注浆作业。
旋喷桩桩长不小于设计，停浆面为地面以下1。
0m。
6、根据成桩试验确定的技术参数进行施工。
操作人员应记录钻进开始时间、钻进停止时间、送浆时间、停浆时间、浆液比重、注浆泵压力、钻杆提升速度、旋转速度等有关参数的变化。
供浆必须连续，拌和必须均匀.一旦因故停浆,为防止断桩和缺浆，应使浆搅拌机下沉至停浆面以下0。
5m，待恢复供浆后再喷浆提升。
如因故停机超过3h,为防止浆液硬结堵管，应先拆卸输浆管路,清洗后备用。
7、旋喷作业过程中，应经常测试水泥浆液比重，浆液比重应为1.5，当浆液比重与上述规定值的误差超过0。
1时，应立即重新调整浆液水灰比。
8、旋喷作业过程中拆卸注浆管节后重新进行旋喷作业的搭接长度不应小于0.3m.旋喷过程中应经常检查、调整高压泥浆泵的压力、浆液流量、钻机旋转和提升速度以及浆液的耗用量.9、在旋喷注浆中冒浆（内有土粒、水及浆液）量小于注浆量的20％者为正常现象，但超过20％或完全不冒浆时，应查明原因并采取相应的措施.10、喷射施工完毕后，应把注浆管机具设备冲洗干净，管内、机内不得残存水泥浆。
高压的旋喷桩技术要求规范
高压旋喷桩技术规范高压旋喷桩，是以高压旋转的喷嘴将水泥浆喷入土层与土体混合，形成连续搭接的水泥加固体。
施工占地少、振动小、噪音较低，但容易污染环境，成本较高，对于特殊的不能使喷出浆液凝固的土质不宜采用。
1. 适用范围(1) 高压喷射注浆法适用于处理淤泥、淤泥质土、流塑、软塑或可塑黏性土、粉土、砂土、黄土、素填土和碎石土等地基。
(2) 当土中含有较多的大粒径块石、坚硬黏性土、含大量植物根茎或有过多的有机质时，对淤泥和泥炭土以及已有建筑物的湿陷性黄土地基的加固，应根据现场试验结果确定其适用程度。
应通过高压喷射注浆试验确定其适用性和技术参数。
(3) 高压喷射注浆法，对基岩和碎石土中的卵石、块石、漂石呈骨架结构的地层，地下水流速过大和已涌水的地基工程，地下水具有侵蚀性，应慎重使用。
(4) 高压喷射注浆法可用于既有建筑和新建建筑的地基加固处理、深基坑止水帷幕、边坡挡土或挡水、基坑底部加固、防止管涌与隆起、地下大口径管道围封与加固、地铁工程的土层加固或防水、水库大坝、海堤、江河堤防、坝体坝基防渗加固、构筑地下水库截渗坝等工程。
2. 基本规定(1) 高压喷射注浆地基工程的设计和施工，应因地制宜，综合考虑地基类型和性质、地下水条件、上部结构形式、荷载大小，场地环境、施工设备性能等因素，做到技术先进，经济合理，确保工程质量。
(2) 高压喷射注浆法的注浆形式分旋喷注浆、摆喷注浆和定喷注浆等3种类别。
根据工程需要和机具设备条件，可分别采用单管法、二管法和三管法，加固体形状可分为圆柱状、扇形块状、壁状和板状。
(3) 高压喷射注浆定喷适用于粒径不大于20mm的松散地层，摆喷适用于粒径不大于60mm的松散地层，大角度摆喷适用于粒径不大于100mm的松散地层，旋喷适用于卵砾石地层及基岩残坡积层。
(4) 在制定高压喷射注浆方案时，应掌握场地的工程地质、水文地质和建筑结构设计资料等。
对既有建筑尚应搜集有关的历史和现状等资料、邻近建筑和地下埋设物等资料。
高压旋喷桩施工工艺及质量控制要点
高压旋喷桩施工工艺及质量控制要点高压旋喷桩是一种常用的地基处理方法，广泛应用于建筑工程、水利工程以及交通工程等领域。
它具有施工速度快、成本低、施工过程中对周围环境影响小等优点。
本文将从高压旋喷桩的施工工艺和质量控制方面进行详细介绍。
一、高压旋喷桩的施工工艺1.备选施工现场：在进行高压旋喷桩施工前，首先需要对施工现场进行勘察和备选，选择适合施工的场地。
施工现场应该平整、无明显障碍物，并且方便材料运输和机械进出。
2.确定桩位：根据工程设计要求，确定高压旋喷桩的桩位和数量，并在施工现场标明桩位的位置和深度。
3.桩孔开挖：在确定的桩位上用挖掘机或挖孔机进行桩孔的开挖。
桩孔的直径和深度应符合设计要求，孔壁应平整、无裂缝。
4.钢筋加固：在桩孔开挖完毕后，需要对桩孔进行钢筋加固。
根据设计要求在桩孔中放置钢筋笼，并保证笼筒与孔壁之间有一定的间隙。
5.灌浆：在钢筋笼加固完毕后，需要对桩孔进行灌浆。
灌浆材料应符合设计要求，并且灌浆应均匀，填充孔隙。
6.旋喷桩施工：选择适当的旋喷桩机进行桩体的喷射，将混凝土和水泥浆喷射到桩孔中形成桩体。
在施工过程中，应注意喷射的均匀性和连续性，保证桩体的质量。
7.后续处理：桩喷浆固化后要在桩头打成预制桩模，整根桩高度摸线并检查层理外观。
检查固化砸实情况，必要时调整喷浆机参数调整喷混水泥比例，确保桩内混凝土质量。
二、高压旋喷桩的质量控制要点1.施工质量检验：在桩体喷注结束后，需要对桩体进行质量检验。
主要包括对桩体的强度、密实度和成型质量的检查。
2.灌浆质量控制：灌浆是影响桩体质量的重要环节，需要对灌浆材料、灌浆工艺和灌浆过程进行严格控制和检验。
3.混凝土质量控制：在喷注的混凝土中需要保证配合比严格执行，搅拌均匀，确保混凝土的质量。
4.竖直度和质量检查：高压旋喷桩的竖直度和质量直接影响到地基的承载力和稳定性，需要进行严格的检查和控制。
5.施工记录和手续：对高压旋喷桩的施工过程和质量进行详细的记录和归档，建立健全的施工档案，以备日后查证。
高压旋喷桩施工方案 三重管
§高压旋喷桩施工方案（三重管）施工原理高压喷射注浆法，是利用钻机把带有特制喷嘴的注浆管钻进至土层的预定位置后，以高压设备使浆液或水成为25～30MPa左右的高压流从喷嘴中喷射出来，冲击破坏土体。
钻杆一边以一定速度（15cm/min）渐渐向上提升，使浆液与土粒强制混合，待浆液凝固后，便在土中形成一个具有一定强度的固结体。
固结体的形状与喷射流移动方向有关，一般分为旋转喷射（旋喷）、定向喷射（定喷）和摆动喷射（摆喷）三种注浆方式，作为地基加固，本工程采用旋喷注浆的形式。
施工工艺流程资源配置1、材料选择与准备旋喷注浆是靠高压液流的冲击力破坏土层并与土体混合成新的固体，根据喷射工艺要求，浆液应具备以下特性：注浆液具有良好的可喷性；有足够的稳定性；浆液中气体应少；能调解浆液的胶凝时间；优良好的力学性能；无毒、无臭、；结实率高。
水灰比一般采用1：1~：1的水泥浆液。
在喷浆之前按施工要求准备好足够的合格的水泥浆液。
2、劳动力计划劳动力具体分工如下表，表中为每班组人员配置，工地施工采用2班制在施工中应各司其职，认真负责，相互协作，相互监督。
钻孔人员必须作好现场钻孔记录，取得第一手地质资料，以便注浆人员根据地质资料及时调整注浆参数。
注浆记录人员必须把当班的记录及时整理。
司泵人员应随时注意注浆压力变化，值班技术员及时记录并根据地质情况调整注浆压力及施工工艺参数。
3、主要机械设备旋喷桩施工采用XY-150地质钻机引孔，XP-30B型旋喷机作业。
主要施工机械设备如下表所示。
旋喷参数的确定1、压力参数的确定一般情况下采用加大泵压力来增加其流量及流速，进而增大喷射力。
根据以往经验，本工程压力选择为：0~3米时，采用25Mpa，3米以下时采用23Mpa。
2、旋转提升参数的确定旋转、提升的速度与喷流半径有关，而有效半径与喷嘴的几何尺寸和喷射角度有相互联系，并直接影响喷流的特性。
根据施工经验，旋喷提升速度宜控制在25~28cm/min 范围内，旋转速度宜控制在20~28r/min范围内。
高压旋喷桩施工质量控制要点
高压旋喷桩施工质量控制要点控制高压旋喷桩施工质量的关键点高压旋喷桩的施工难度较大，为保证施工质量，特制定了施工细则，施工过程中必须严格遵守。
以下是控制高压旋喷桩施工质量的关键点：1.在正式开工前，必须认真进行试桩工作，确定合理的施工技术参数和浆液配比。
2.旋喷过程中，冒浆量小于注浆量的20%为正常现象，若超过20%或完全不冒浆时，应查明原因，调整旋喷参数或改变喷嘴直径。
3.钻杆旋转和提升必须连续不中断，拆卸接长钻杆或继续旋喷时要保持钻杆有10～20cm的搭接长度，避免出现断桩。
4.如因机械出现故障中断旋喷，应重新钻至桩底设计标高后，重新旋喷。
喷射孔与高压注浆泵的距离不宜大于50m。
每台桩机配备一台流量计以监控旋喷过程中的浆液流速及每一根桩的总喷浆量。
5.高压旋喷桩施工中，桩位（纵横向）偏差小于50mm，成桩有效直径及桩长不得小于设计值，桩身垂直度允许偏差不大于1％。
6.钻杆要进行量测，并作好记录，经常检查___，保证___达到设计要求。
7.严格按设计配合比例拌制水泥浆液，拌制好的水泥浆液超过2h不得使用；制作浆液时，水灰比要按设计严格控制，不得随意改变。
每台桩机配备一支比重计，以备随时抽查浆液比重，并在不合格时随时调整。
在旋喷过程中，应防止泥浆沉淀，浓度降低。
不得使用受潮或过期的水泥。
浆液搅拌完毕后送至吸浆桶时，应有筛网进行过滤，过滤筛孔要小于喷嘴直径1/2为宜。
8.严格控制空压机、高压水泵、送浆泵的压力和提升喷浆速度。
9.提升过程中，拆缷钻杆后，继续旋喷施工时，保持钻杆有不小于10cm的搭接长度。
10.严格按照设计桩位、桩长、桩数、喷浆量以及试验确定的参数施工。
11.在旋喷过程中，若遇到孤石或大漂石，桩可适当移动位置（根据受力情况，必要时可加桩），避免畸形桩或断桩。
12.根据地层情况及时调整循环护壁泥浆液的浓度，保证成孔质量。
若确实成不了孔，可以先从地面预注浆稳定地层，后造孔。
13.若返浆量不正常，要分析原因，采取复喷或调整旋喷参数。
高压旋喷桩施工工艺及质量控制措施
高压旋喷桩施工工艺及质量控制措施摘要：高压旋喷桩是一种水、气喷射、浆液灌注搅拌混合喷射的方法。
即用三层喷射管使高压水和空气同时横向喷射，并切割地基土体，借空气的上升力把被破碎的土由地表排除；于此同时，另一个喷嘴将水泥浆低压力喷射注入到被切割、搅拌的地基中，使水泥浆与土混合达到加固目的，其加固直径为800mm。
关键词：施工高压措施结构1施工原理及施工方法采用三重管法旋喷，应先送高压水、再送水泥浆和压缩空气；喷射时先应达到预定的喷射压力、喷浆量后，再逐渐提升注浆管，注浆管分段提升的搭接长度不得小于100mm；当达到设计桩顶高度或地面出现溢浆现象时，应立即停止当前桩的旋喷工作，并将旋喷管拔出并清洗管路。
三重管法是将水泥浆与压缩空气同时喷射，除可延长喷射距离、增大切削能力外，也可促进废土的排除，减轻加固体单位体积的重量。
1 施工流程（1）场地平整、桩位放样正式进场施工前，应先清理障碍物，不能清除的做好保护措施，然后整平、夯实；同时合理布置施工机械、输送管路和电力线路位置。
施工前用全站仪测定旋喷桩施工的控制点，埋石标记，经过复测验线合格后，用钢尺和测线实地布设桩位。
（2）钻机就位钻机就位后，对桩机进行调平、对中，调整桩机的垂直度，保证钻杆应与桩位一致，偏差应在10mm以内，钻孔垂直度误差小于0.3%；钻孔前应调试空压机、泥浆泵，使设备运转正常；校验钻杆长度，并用红油漆在钻塔旁标注深度线，保证孔底标高满足设计深度。
（3）拔出岩芯管、插入注浆管引孔至设计深度后，拔出岩芯管，并换上喷射注浆管插入预定深度。
在插管过程中，为防止泥砂堵塞喷嘴，要边射水边插管，水压不得超过1Mpa，以免压力过高，将孔壁射穿，高压水喷嘴要用塑料布包裹，以防泥土进入管内。
（4）旋喷提升当喷射注浆管插入设计深度后，接通泥浆泵，然后由下向上旋喷，同时将泥浆清理排出。
喷射时，先应达到预定的喷射压力、喷浆后再逐渐提升旋喷管，以防扭断旋喷管。
为保证桩底端的质量，喷嘴下沉到设计深度时，在原位置旋转10秒钟左右，待孔口冒浆正常后再旋喷提升。
高压旋喷桩专项施工方案。
高压旋喷桩专项施工方案。
2)钻孔钻机需满足施工要求，钻孔深度应符合设计要求，钻孔直径应比喷嘴直径略大。
3)安装注浆管，保证注浆管在孔内垂直，不得偏斜，注浆管应达到设计要求的深度。
4)高压旋喷桩施工时，应按设计要求进行浆液配比，保证浆液的均匀性和稳定性。
5)施工过程中，需根据地层情况及时调整喷射流量和压力，保证施工效果。
6)施工完成后，应及时进行质量检测，检查桩身的强度和密度是否符合要求。
三、安全措施1)在施工现场设置警示标志，保证施工区域的安全。
2)严格遵守施工规范和操作规程，保证施工过程中的安全。
3)施工过程中应注意防止土层塌方和钻孔事故的发生。
4)施工现场应配备专业人员进行监控和管理，确保施工安全。
四、环境保护1)在施工现场进行垃圾分类处理，保护环境。
2)严格控制施工过程中产生的噪音、粉尘等污染物的排放。
3)施工完成后，对施工现场进行清理和恢复，保持环境卫生。
五、总结本方案是针对东莞市滨海湾新区兴海路（原中南路）市政工程的高压旋喷桩施工而制定的，通过对施工原理、成桩工艺、安全措施和环境保护等方面的详细介绍，可以有效保证施工的安全和质量，同时也能够保护环境，达到预期的效果。
桩钻孔前，需将钻机安置在预设的桩位上，确保钻杆杆端与桩位中心对准且垂直度偏差小于0.5°。
2、按设计配比配置浆液，水泥与水的比例为1∶1.3、钻孔至设计深度后，插管将喷射管插入地层设计深度，与钻孔合二为一。
4、喷射作业从钻土至设计深度开始，一边提升一边喷浆。
5、施工完毕后，注浆管、钻头等要进行冲洗。
6、施工前需进行场地平整，进行图纸的技术交底工作，作好施工前安全文明教育。
7、进行试桩，确定技术参数，包括实际地质情况、喷嘴型号及规格、进尺及提升速度、注浆压力、注浆流量、水灰比值及水泥掺入量、成桩直径和成桩强度等。
8、加强与业主、监理单位的联系，掌握其施工时的具体要求。
9、施工机具的选用及技术参数需符合要求。
10、每台桩机人员配置：现场技术员2人、现场施工管理人员2人、现场资料记录员1人、操作手4人。
高压旋喷桩安全技术交底
高压旋喷桩安全技术交底前言高压旋喷桩是一种常用的地基处理方法。
它可以增加土体的密实性和承载能力，从而降低基础沉降和土体液化的风险。
然而，在进行高压旋喷桩施工时，必须注意安全问题，以避免施工事故和人员伤害。
本文将介绍高压旋喷桩施工过程中需要注意的安全技术。
一、桩机的安全操作桩机是高压旋喷桩施工过程中最重要的设备之一。
在操作桩机时，务必遵循以下规则：1.保持机器的稳定，不要在坡度较大的地形上进行操作；2.在施工前认真检查机器的工作状态，并进行必要的维护；3.按照操作手册的要求进行操作，熟练掌握机器的控制方式；4.在进行喷浆作业时，注意喷浆管路的安装和抽气作业的进行；5.在进行钻孔作业时，注意锚固和防护措施，确保机器和人员的安全。
二、高压泵的安全操作高压泵是高压旋喷桩施工过程中另一个重要的设备。
在操作高压泵时，必须注意以下几个方面：1.检查高压泵的工作状态，确保正常运转；2.定期清理高压泵的滤网和空气滤清器，确保流量和压力的稳定；3.在施工前进行器材试压，确保高压泵的稳定性；4.按照操作手册的要求进行操作，确认各管路和接头的安装是否牢固；5.在使用高压泵时，和钢筋混凝土构件保持一定的距离，防止高压泵对其产生冲击和伤害。
三、现场人员的安全防护除了设备操作，现场人员的安全防护也至关重要。
在施工前，必须对现场人员进行必要的安全培训，包括以下几个方面：1.确保所有人员携带正规的安全帽、安全鞋、手套等相应的防护用品；2.确保工作区域内无人站立或行走，防止操作失误导致人员受伤；3.在周围架设隔离栏杆，确保设备和工作区域的安全；4.在使用高压泵和喷浆设备时，禁止在工作区内抽烟或使用明火；5.如果在高温、高湿等特殊环境下作业，必须按要求进行相应的防暑、防寒、防护措施。
四、应急预案的制定即使在做好安全措施的前提下，工地上还是有意外发生的可能。
因此，制定科学、合理的应急预案是非常有必要的。
在制定应急预案时，需要注意以下几点：1.预设应急响应计划，明确各级人员的职责和应急流程，确保应对突发事件；2.安排专人负责安全监督，提前检查并预测可能发生的安全风险，加强应急准备；3.配备应急设备和急救药品，确保做好人员安全和生命救援工作；4.针对不同紧急情况，制定不同应急措施，保障施工现场的安全和工程的顺利进行。
高压旋喷桩桩机安全操作规程(三篇)
高压旋喷桩桩机安全操作规程一、总则1. 本规程是为了保证高压旋喷桩桩机的安全操作，保证操作人员的人身安全，维护设备的良好运行，规范操作流程，提高工作效率。
2. 高压旋喷桩桩机是高压旋喷桩施工的重要设备，属于专业作业设备，必须经过相关培训合格后，方可操作。
3. 操作高压旋喷桩桩机时，必须认真遵守本规程，并遵循相关操作规范，做好各项安全措施。
二、操作人员的安全措施1. 操作人员必须经过相关的培训，掌握高压旋喷桩桩机的结构、工作原理、操作方法等知识，了解操作过程中的危险因素和安全规范。
2. 操作人员必须佩戴好劳动防护用品，包括头盔、劳保鞋、防护眼镜、手套等，确保个人安全。
3. 操作人员必须全神贯注，专心操作，不得疲劳驾驶，保持良好的工作状态。
4. 操作人员必须维持车内设备的整洁有序，不得擅自拆卸、更改设备部件，发现异常情况及时上报。
5. 操作人员必须按照规定的操作步骤和顺序进行操作，不得盲目操作，遵循安全规范。
三、设备的安全措施1. 高压旋喷桩桩机必须接受定期的安全检查和维护，确保设备的正常运行。
2. 检查设备的传动部件、液压系统、电气系统等是否正常，发现问题及时处理。
3. 设备工作过程中必须保持良好的润滑，润滑油品必须符合要求，并定期更换。
4. 设备的高压水泵、旋喷泵等部件必须安装牢固，防止脱落。
5. 设备的电气部分必须符合安全标准，接线良好，电气设备必须经过定期检测，确保安全。
四、作业场所的安全措施1. 作业场所必须清洁、整齐，没有杂物堆放，防止陷阱和滑倒。
2. 作业场所必须设置合适的隔离带、标志牌等，防止未经授权的人员进入。
3. 作业场所必须维持良好的通风，防止有害气体积聚，保持空气清新。
4. 作业场所必须使用合格的电气设备，电源必须有保护措施，确保电气安全。
五、操作流程1. 开机前的准备工作：检查设备部件是否完好，液压油、冷却水、润滑油是否满足要求，调整好相关参数。
2. 开机操作：按照规定的顺序，逐步开启设备，检查设备的电气系统是否正常，液压系统是否正常工作。
高压旋喷桩质量控制
高压旋喷桩的施工高压旋喷桩，是以高压旋转的喷嘴将水泥浆喷入土层与土体混合，形成连续搭接的水泥加固体。
施工占地少、振动小、噪音较低，但容易污染环境，成本较高，对于特殊的不能使喷出浆液凝固的土质不宜采用。
适用于处理淤泥、淤泥质土、流塑、软塑或可塑黏性土、粉土、砂土、黄土、素填土和碎石土等地基。
在电厂、路桥软土地基的加固方面效果明显。
下面以我所在的华能福州电厂项目为例，谈谈旋喷桩的施工。
1。
工程概述华能福州电厂位于福州长乐市筹岐村的东北侧,闽江右岸。
距长乐城区约4km,距福州市中心约35km。
本工程为华能福州电厂三期工程3号圆形煤场建筑工程，在已建1号、2号圆形煤场的东侧，场地南北向长约250m，东西向宽约200m，场地标高3。
92～19。
31m。
⑸施工范围及内容：施工数量约6105根，约24000m3(以实际施工为准)。
桩径Φ500㎜，桩长约8～30m，对③1淤泥层及③2淤泥质粘土层进行处理，水泥采用PC32。
5R早强型复合硅酸盐水泥，水泥浆液的水灰比采用1:1～1：1.5.施工内容包括:测量放线、下喷射管、提升旋喷水泥浆、清洗等.2。
工程地质情况1。
1根据本次勘测，煤场改造工程建构筑物地段所见岩土层自上而下描述为：①填土（Q4ml)：该层包含素填土和杂填土.素填土：黄褐色，为居民修建房屋时的基础（条石）和三期煤场的弃土(碎石、砂混合堆积，块石含量较高，粒径不等）该层极其不均，为松散～稍密状态。
杂填土：褐黄色、灰褐色，以松散为主，由粘性土、灰渣及砖块组成,该层厚度0.4～12.8m.③1淤泥（Q4m)：深灰色，饱和，流塑，含大量有机质、腐殖质，烂圆木，下部夹薄层粉砂,含有贝壳。
土层分布均匀，厚度1。
9~12.7m。
③2淤泥质粘土(Q4m）:深灰色、软塑为主,少量流塑，饱和,切面光滑，鳞片状结构，结构松散，土层厚度1。
6～29.1m。
④粉质粘土（Q4dl+pl）：坡洪积，黄褐色～砖红色,可塑稍硬，混少量碎石.厚度1。
旋喷桩质量保证措施
旋喷桩质量保证措施
1、旋喷桩施工过程严格按设计要求进行。
2、所有进场钻机均有出厂合格证及受检正常可用，匹配设备应齐全。
3、钻机施工人员必须具备一定操作技能水平并进行过岗前培训持证上岗。
4、开工前，应由技术人员对各班组进行技术交底，并形成书面记录；明确各级岗位责任制以及桩机规程等。
5、进场水泥均顺利通过质检部的检验合格后方可使用。
6、应定时检查旋喷桩的成桩直径及喷浆均匀程度。
7、旋喷桩施工时应对桩长、水泥浆配制掺灰量、提升速度等关键指标严加控制，以确保满足设计及规范要求。
8、钻机及其匹配机具的易损件应由充足备用量，其配套钻杆长度及数量应配备足够。
旋喷桩施工质量保证措施有哪些
旋喷桩施工质量保证举措有哪些
【学员问题】旋喷桩施工质量保证举措有哪些?
【解答】 1、钻机就位后，应进行水平易垂直校订，钻杆应与桩位一致，误差应在
10mm之内，以保证桩垂直度正确。
2、在旋喷过程中常常有必定数目的土粒跟着一部分浆液沿注浆管壁冒出地面，如冒浆量小于注浆量25%，可视为正常现象，超出者或出现不冒浆时，应查明原由，
采纳相应的举措。
往常冒浆量过大是有效发射范围与注浆量不适应所致，可采纳
提高发射压力，适合减小喷嘴孔径，加速提高和旋喷速度等举措，来减小冒浆量；
不冒浆大多是地层中有较大缝隙所致，可采纳在浆液中掺加适当的速凝剂，缩短
固结时间或增大注浆量，填满缝隙，再持续正常旋喷。
3、在插管摆喷过程中，要防备喷嘴被泥砂拥塞，水、气、浆、压力和流量一定符
合设计值，一旦拥塞，要拔管冲洗洁净，再从头插管和摆喷。
插管时应采纳边射
水边插，水压力控制在1MPa之内，高压水喷嘴要用塑料布包裹，以防泥土进入管内。
4、钻杆的旋转和提高应连续进行，不得中止；拆卸钻杆要保持钻杆伸入下节有
100mm以上的搭接长度，免得桩体离开。
钻机发生故障，应停止提高钻杆和旋喷，
以防断桩，并应立刻检修清除故障；为提高桩的承载力，在桩底部1m范围内应适
当增添旋喷时间。
5、旋喷桩应隔孔施工。
以上内容均依据学员实质工作中碰到的问题整理而成，供参照，若有问题请实时交流、指正。
高压旋喷桩施工规范
高压旋喷桩施工规范高压旋喷桩施工规范一、概述高压旋喷桩是一种常用于基础施工的桩基工艺，施工规范的制定旨在确保高压旋喷桩施工的质量和安全。
本规范适用于高压旋喷桩的施工过程。
二、施工前准备1. 施工前应制定详细的施工方案和施工工艺，并组织人员进行专业培训。
2. 检查设备和工具的完好性，以确保施工的顺利进行。
3. 根据设计要求，合理安排施工现场，确保施工安全。
三、施工操作1. 根据设计要求，确定桩的位置和孔深。
2. 根据实际情况，选择合适的喷射材料，并按要求进行搅拌和挤压。
3. 在喷材前，应将喷射材料输送到相应的喷射点。
4. 根据设计要求，确定喷材的喷射压力和喷射速度，并进行相应的调整。
5. 进行喷射作业时，应确保操作人员的安全，防止喷射材料对人员和设备造成损伤。
6. 喷射作业结束后，应对施工现场进行清理和整理。
四、施工质量控制1. 在施工过程中，应定期检查桩的质量和形状，确保符合设计要求。
2. 桩的直径和孔深应符合设计要求。
3. 检测桩的质量，包括强度和密实度等指标，以保证桩的承载能力。
4. 监测桩周围土壤的沉降情况，确保施工对周围环境的影响及时控制。
五、施工安全措施1. 施工现场应设立明显的警示标志，确保周围人员的安全。
2. 操作人员应佩戴好个人防护用品，如安全帽、工作服和防护鞋等。
3. 施工现场应保持干燥，并确保无明火和易燃物品。
4. 施工设备和工具应经过检测和维护，确保运行稳定。
六、施工记录和验收1. 对施工过程进行记录，包括施工人员、施工时间、施工结果等。
2. 施工完成后，进行验收，确保施工的质量和安全符合要求。
3. 编制施工汇报和总结，总结施工中存在的问题和不足，提出改进措施。
七、施工检查和整改1. 每日对施工现场进行检查，发现问题及时整改。
2. 对施工质量进行定期检查，发现问题及时进行整改和处理。
3. 对施工中存在的安全隐患进行整改，确保施工的安全进行。
以上为高压旋喷桩施工规范的主要内容，希望对高压旋喷桩施工有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压旋喷桩质量保证措施
一、质量控制要点
（1）正式开工前应认真作好试桩工作，确定合理的施工技术参数和浆液配比。
（2）旋喷过程中，冒浆量小于注浆量的20%为正常现象，若超过20%或完全不冒浆时，应查明原因，调整旋喷参数或改变喷嘴直径。
（3）钻杆旋转和提升必须连续不中断，拆卸接长钻杆或继续旋喷时要保持钻杆有10～20cm的搭接长度，避免出现断桩。
（4）在旋喷过程中，如因机械出现故障中断旋喷，应重新钻至桩底设计标高后，重新旋喷。
（5）制作浆液时，水灰比要按设计严格控制，不得随意改变。
在旋喷过程中，应防止泥浆沉淀，浓度降低。
不得使用受潮或过期的水泥。
浆液搅拌完毕后送至吸浆桶时，应有筛网进行过滤，过滤筛孔要小于喷嘴直径1/2为宜。
（6）在旋喷过程中，若遇到孤石或大漂石，桩可适当移动位置（根据受力情况，必要时可加桩），避免畸形桩或断桩。
二、质量通病的处理
1、不冒浆或冒浆量少
通常原因是加固土层粒径过大，孔隙较多，可采取以下措施：
（1）加大浆液浓度，可以从1.1加大到1.3左右继续喷射。
（2）灌注粘土浆或加细砂、中砂，待孔隙填满后再继续正常喷射。
（3）在浆液中掺加骨料。
（4）加泥球封闭后继续正常喷射。
（5）灌注水泥砂浆后，再将孔内水泥浆置换成粘土浆，待孔隙填满后继续正常喷射。
2、冒浆量过大
通常是有效喷射范围与喷浆量不适应有关，可采取以下措施：（1）提高喷射压力。
（2）适当缩小喷嘴直径。
（3）适当加快提升速度。
由于冒浆量中含有地层颗粒和浆液的混合体，目前对冒浆中的水泥的分离回收尚无适宜方法，在施工中多采用过滤、沉淀、回收调整浓度后再利用。
3、凹穴处理。
（1）在喷射灌浆完毕时，即连续或间断地向喷射孔内静压灌注浆液，直至孔内混合液凝固不在下沉。
（2）在喷射灌浆完成后，向凝固体与其上部结构之间的空隙进行第二次静压灌浆，浆液的配比应为不收缩且具有膨胀性的材料，如采用水泥∶水∶铝粉的配比为9.8∶6.9∶0.3的浆液。
