攻丝与套扣
攻螺纹和套螺纹
7.1 螺 纹
按螺纹旋向可分为左旋和右旋；按螺旋线条 数可分为单线和多线；按螺纹母体形状可分为圆 柱和圆锥等。
螺纹的一般分类如下：
7.1 螺 纹
2．螺纹的基本要素
螺纹的基本要素包括：牙型、公称直径、螺 距和导程、头数（或线数）、螺纹公差带、旋向、 螺纹旋合长度。
（1）牙型 牙型是通过螺纹轴线的剖面上螺纹的轮廓形
使用时可通过绞杠的紧定螺钉挤紧时与锥坑单 边接触，使板牙孔径尺寸缩小，其调节范围为 0.1mm～0.25mm。若在V形通槽开口处旋入螺钉， 能使板牙孔径尺寸增大。板牙下部两个轴线通过板 牙中心的装卡螺钉锥坑，是用紧定螺钉将圆板牙固 定在绞杠中，用来传递转矩的。
板牙两端都有切削部分，待一端磨损后，可换 另一端使用。
项目七 攻螺纹和套螺纹
学习目标
掌握攻螺纹和套螺纹主要工具的用途。 了解攻螺纹和套螺纹的切削原理。
技能目标
掌握攻螺纹和套螺纹的动作要领。 掌握攻螺纹和套螺纹不同工件的加工方法。 了解攻螺纹和套螺纹的安全注意事项。
7.1 螺 纹
螺纹的许多基本概念是通过术语及其定义建立的， 并采用统一的标准。
图7.2 螺纹的直径 （a）外螺纹 （b）内螺纹
① 大径：与外螺纹牙顶或内螺纹牙底相切的假想圆 柱面的直径称为大径。大径即是螺纹的最大直径（外螺纹 的牙顶直径、内螺纹的牙底直径），即螺纹的公称直径。
7.1 螺 纹
② 小径：与外螺纹牙底或内螺纹牙顶相切的假 想圆柱面的直径称为小径。小径是螺纹的最小直径 （外螺纹的牙底直径，内螺纹的牙顶直径）。
大尺寸的丝锥一般用固定式绞杠，通常是按需要制成专
用的。
3.1 錾削工具及其使用方法
剩余部分，如图3.14所示。錾削小平面时，一般采 用扁錾，使切削刃与錾削方向倾斜一定角度，如图 3.15所示，目的是錾子容易稳定住，防止錾子左右 晃动而使錾出的表面不平。
孔及螺纹加工
孔及螺纹加工钳工进行的孔加工，主要有钻孔、扩孔、铰孔和锪孔。
钻孔也是攻丝前的准备工序。
孔加工常在台式钻床、立式钻床或摇臂钻床上进行。
若工件大而笨重，也可使用手电钻钻孔。
铰孔有时也用手工进行。
一、钻床(一)台式钻床台式钻床简称台钻，如图11-43所示。
台钻是一种小型机床，安放在钳工台上使用。
其钻孔直径一般在12mm以下。
由于加工的孔径较小，台钻主轴转速较高，最高时每分钟可近万转，故可加工1mm以下小孔。
主轴转速一般用改变三角胶带在带轮上的位置来调节。
台钻的主轴进给运动由手动完成。
台钻小巧灵便，主要用于加工小型工件上的各种孔。
在钳工中台钻使用得最多。
(二)立式钻床立式钻床简称立钻，如图11-44所示。
一般用来钻中型工件上的孔，其规格用最大钻孔直径表示，常用的有25mm、35mm、4Omm、5Omm等几种。
立式钻床主要由机座、立柱、主轴变速箱、进给箱、主轴、工作台和电动机等组成。
主轴变速箱和进给箱与车床类似，分别用以改变主轴的转速与直线进给速度。
钻小孔时，转速需高些；钻大孔时，转速应低些。
钻孔时，工件安放在工作台上，通过移动工件位置使钻头对准孔的中心。
图11-43台式钻床图11-44立式钻床(三)摇臂钻床摇臂钻床是用来钻削大型工件的各种螺钉孔、螺纹底孔和油孔等，如图11-45所示。
它有一个能绕立柱旋转的摇臂。
主轴箱可以在摇臂上作横向移动，并随摇臂沿立柱上、下作调整运动。
刀具安装在主轴上，操作时，能很方便地调整到所需钻削孔的中心，而不需移动工件。
摇臂钻床加工范围广泛，在单件和成批生产中多被采用。
图11-45 摇臂钻床二、钻孔用麻花钻在材料实体部位加工孔称为钻孔。
钻床钻孔时，钻头旋转(主运动)并作轴向移动(进给运动)，如图11-46所示。
图11-46 钻削时的运动由于钻头结构上存在着一些缺点，如刚性差、切削条件差，故钻孔精度低，尺寸公差等级一般为ITl2左右，表面粗糙度Ra值为12.5μm左右。
(一)麻花钻及安装方法麻花钻是钻孔的主要工具，其组成部分如图11-47所示。
攻丝与套丝知识
如果在任何一圆柱体上绕以纸制的直角三角形，如图所示。直角三角形 跟圆柱体基圆圆周长度相等的一个正边(AB边)，跟这一圆周一致，那么斜 边(AC边)便在圆柱体表面上形成曲线，这一曲线叫做螺旋线。
第二节 攻 丝
6) 二攻、三攻攻丝 头攻攻过后，再用二攻、三攻扩大及修光螺纹。二攻、 三攻必须先用手旋进头攻已攻过的螺纹中，使其得到良好的引导后，再用扳 手，按照上述方法，前后旋转直到攻丝完成为止。
（3）及时清除丝锥和底孔内的切屑 深孔、不通孔和韧性金属材料攻丝时， 必须随时旋出丝锥，清除丝锥和底孔内的切屑，这样，可以避免丝锥在孔内 咬住或折断。
第一节 螺纹的概念
பைடு நூலகம்
第一节 螺纹的概念
（4）螺纹的工作高度(h) 螺纹顶点到根部的垂直距离，或称牙形高度。 （5）螺纹剖面角(β) 在螺纹剖面上两侧面所夹的角，也称牙形角。 （6）螺距(t) 相邻两牙对应点间的轴向距离。 （7）导程(S) 螺纹上一点沿螺旋线转一周时，该点沿轴线方向所移动的距 离称为导程。单头螺纹的导程等于螺距。导程与螺距的关系可用下式表达： 多头螺纹导程（S）=头数（z）×螺距（t） 3、螺纹的应用及代号 （1）螺纹的应用范围 1) 三角形螺纹 应用很广泛，例如设备的连接件螺栓、螺母等。
第二节 攻 丝
5、攻丝方法及注意事项 （1）用丝锥攻丝的方法 1) 钻底孔 攻丝前在工件上钻出适宜的底孔，可查表，也可用公式计算确定 底孔直径，选用钻头。
2) 锪倒角 钻孔的两面孔口用90度的锪钻倒角，使倒角的最大直径和螺纹的 公称直径相等。这样，丝锥容易起削，最后一道螺纹也不致于在丝锥穿出来 的时候崩裂。
攻丝和套扣-tap and die
Tap and die
攻丝的方法
（4）攻丝时，每扳转绞手3/4圈，就应倒转约1/4圈，使切屑碎断 后容易排出，并可减少切削刃因粘屑而使丝锥轧住现象。
3/4圈 1/4圈
Tap and die
攻丝的方法
（5）攻不通孔时，要经常退出丝锥，排除孔中的切屑。
（6）攻塑性材料的螺孔时，要加润滑冷却液。对于钢料，一般用 机油或浓度较大的乳化液，要求较高的可用菜油或二硫化钼等。对 于不锈钢，可用30号机油或硫化油。
Tap aቤተ መጻሕፍቲ ባይዱd die
攻丝和套扣 攻丝：在工件预制孔壁内攻出内螺纹的加工

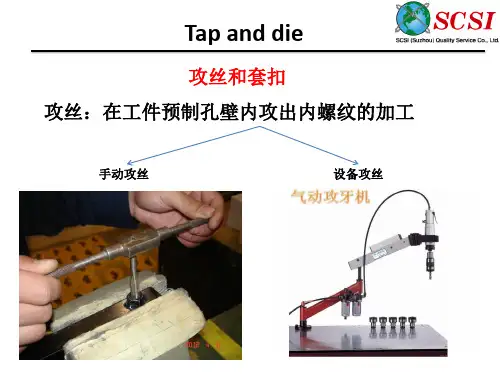

手动攻丝 设备攻丝
Tap and die
手动攻丝工具
手用丝锥
手用丝锥绞手
Tap and die
手动丝锥
一一攻丝锥前端 导向区倒角比较 大容易进入孔里
二攻三攻倒角依 次减小
Tap and die
机用丝锥
一机用丝锥只有 很小的导向区
Tap and die
攻丝的方法
（1）工件上螺纹底孔的孔口要倒角，通孔螺纹两端都倒角。 （2）工件装夹位置要正确，尽量使螺纹孔中心线置于水平或竖直位置， 使攻丝时容易判断丝锥轴线是否垂直于工件的平面。
Tap and die
攻丝的方法
（3）在攻丝开始时，要尽量把丝锥放正，然后对丝锥加压力并转动 绞手，当切入1-2圈时，仔细检查和校正丝锥的位置。一般切入3-4圈 螺纹时，丝锥位置应正确无误。以后，只须转动绞手，而不应再对丝 锥加压力，否则螺纹牙形将被损坏。
硬性材料比韧性材料直径稍大些，以防因圆杆直径大 而造成板牙碎裂。
Tap and die
套扣的方法
（1）确定合适直径的圆杆，并把端部倒角为15°～40°，以便起削，否则， 会造成套扣歪斜；
钳工应知应会
钳工应知应会1、什么是套丝？答：用板牙在园杆、管子外径上切削出外螺纹的加工过程。
2、钳工操作包括哪些主要内容？答：钳工操作以手工为主，其工作内容很广，大致包括以下几个方面：划线、錾切、锯割、锉削、矫正和弯曲、铆接、钻孔、扩孔、孔、铰孔、攻丝和套扣、刮削、研磨以及机器的装配和维修，工具和模具的制造等。
3、什么是攻丝？答：指用丝锥在孔壁上切削出内螺纹的加工过程。
4、螺丝轴向剖面内的牙齿形状常见的有那几种？答：有三角形、矩形、梯形、半圆形和锯齿形等。
5、炼油厂常用的润滑油有几种？答：有机械油、压缩机油、汽轮机油、冷冻机油、气缸油、齿轮油。
6、三气厂一期三大机组润滑油型号？答：燃机：美孚汽轮机油VG32.膨胀机组：BPLPT68冷冻机油。
丙烷压缩机组：BPTHB32.7、5-K1和13-K1机组润滑油型号？答： 5-K1机组：DAB150.13-K1机组：寿力SULLUBE32和24KT.8、一期装置区工艺泵润滑油型号？答：BPTHB329、机械密封有几个泄漏点?答：有密封端面、动环密封圈、静环密封圈和压盖密封垫等四个泄漏点。
10、我厂一期装置区4-P4/A/B工艺泵机械密封型号？答：H74N/60_H74F25011、我厂装置区工艺泵密封罐作用？答：监视冷却泵的密封。
12、我厂一期装置区工艺泵4-P1/A/B共有几个轴承？型号分别是什么？答：共有3个轴承，型号分别是7307轴承两个。
NU307轴承一个。
13、我厂一期装置区1-GT/K1机组润滑油过滤器采用的几um滤芯？一组分别是几个?答：采用10um滤芯.一组分别是2个。
14、简述燃机机组切换滑油过滤器操作方法？答：先打开平衡阀冲压后，再开切换阀进行切换。
切换后关闭平衡阀。
15、简述启动机组滤油车操作方法和检查注意事项?答：首先检查滤油车管线是否密封良好。
试启动检查电机旋向是否正确，声音是否异常。
启动滤油车，应关闭出口阀、防空阀、入口阀，启动真空泵，待真空压力到-7bar时，打开入口阀，对滤油车油箱进行充油，到3/4液位时启动出油泵，打开出口阀，对机组进行加油。
攻螺纹、套螺纹及其注意事项
攻螺纹、套螺纹及其注意事项常用的在角螺纹工件，其螺纹除采用机械加工外，还可以用钳加工方法中的攻螺纹和套螺纹来获得。
攻螺纹（亦称攻丝）是用丝锥在工件内圆柱面上加工出内螺纹；套螺纹（或称套丝、套扣）是用板牙在圆柱杆上加工外螺纹。
一、攻螺纹1.丝锥及铰扛（1）丝锥丝锥是用来加工较小直径内螺纹的成形刀具，一般选用合金工具钢9SiGr制成，并经热处理制成。
通常M6～M24的丝锥一套为两支，称头锥、二锥；M6以下及M24以上一套有三支、即头锥、二锥和三锥。
每个丝锥都有工作部分和柄部组成。
工作部分是由切削部分和校准部分组成。
轴向有几条（一般是三条或四条）容屑槽，相应地形成几瓣刀刃（切削刃）和前角。
切削部分（即不完整的牙齿部分）是切削螺纹的重要部分，常磨成圆锥形，以便使切削负荷分配在几个刀齿上。
头锥的锥角小些，有5～7个牙；二锥的锥角大些，有3～4个牙。
校准部分具有完整的牙齿，用于修光螺纹和引导丝锥沿轴向运动。
柄部有方头，其作用是与铰扛相配合并传递扭矩。
（2）铰扛铰扛是用来夹持丝锥的工具，常用的是可调式铰扛。
旋转手柄即可调节方孔的大小，以便夹持不同尺寸的丝锥。
铰扛长度应根据丝锥尺寸大小进行选择，以便控制攻螺纹时的扭矩，防止丝锥因施力不当而扭断。
2.攻螺纹前钻底孔直径和深度的确定以及孔口的倒角（1）底孔直径的确定丝锥在攻螺纹的过程中，切削刃主要是切削金属，但还有挤压金属的作用，因而造成金属凸起并向牙尖流动的现象，所以攻螺纹前，钻削的孔径（即底孔）应大于螺纹内径。
底孔的直径可查手册或按下面的经验公式计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）（2）钻孔深度的确定攻盲孔（不通孔）的螺纹时，因丝锥不能攻到底，所以孔的深度要大于螺纹的长度，盲孔的深度可按下面的公式计算：孔的深度=所需螺纹的深度+-.7d（3）孔口倒角攻螺纹前要在钻孔的孔口进行倒角，以利于丝锥的定位和切入。
