煤矿带式输送机托辊布置形式与间距的合理确定
浅析煤矿带式输送机托辊布置形式与间距的合理确定[摘要]本文介绍带式输送机在煤矿的应用情况，重点从带式输送机托辊布置形式的选择，以及托辊间距的合理确定等几方面分析。
[关键词]托辊布置形式；间距；带式输送机；煤矿中图分类号：td822文献标识码：a文章编号：1009-914x（2013）21-0000-011 引言煤矿生产过程中，井下大量使用的就是带式输送机，它是矿井的主要运输设备，而其中的托辊，则是带式输送机的主要部件，使用量也比较大，且形式多样。
至于托辊的布置形式和使用数量，都对带式输送机的正常使用、平稳运行、维护费用、功率消耗等因素有重要影响。
因此来说，通过合理选择托辊布置形式和正确确定托辊的间距，能在保证带式输送机平稳运行的前提下，尽量减少托辊用量，从而实现降低皮带机运输投入及其相关的一些维护费用。
2 选择不同形式的托辊对于带式输送机托辊来说，主要是用于支承输送带及输送带上的煤炭，以保证输送带稳定运行。
如果选择的托辊形式、间距不合理，将会直接影响到整条带式输送机在运转过程中不正常，不能稳定保障运送煤炭。
1）平行托辊。
而平行托辊，一般为较长的托辊，主要作为下托辊，以支撑回空段的输送带。
一般下托辊轴头卡在机架的支座里，支座有三个槽vi用来调整托辊的位置，以纠正回空段输送带的跑偏问题。
2）槽形上托辊。
槽形上托辊一般由三个短托辊组合而成，其槽角为 3o°、35°和45°。
槽形上托辊的标准槽角为 35°，一般一台输送机中使用最多的就是35°槽形托辊和35°槽形前倾托辊。
它一般作为重载托辊，用于输送煤炭等。
3）过渡托辊。
在设计过程中，对于大运量、长距离、输送带张力大和重要的输送机，一般都应设置过渡段，也就是布置过渡托辊的地方。
其头部滚筒中心线至第一组正常槽形托辊中心线的最小过渡段长度，见如表1所列数据。
在条件允许的时候，也应相应地设置尾部过渡段。
皮带输送机工作原理及故障及排除方法
皮带输送机工作原理及故障及排除方法4.2.1 概述带式输送机是连续运输机中效率最高、使用最普遍的一种机型。
在我国建设的大、中型燃煤火力发电厂中，从受卸装置向储煤场及锅炉原煤仓输煤所用的运送设备，主要就是带式输送机。
带式输送机是以输送带作为物料承载构件和牵引构件的连续输送设备。
根据摩擦原理，由驱动滚筒带动输送带，将物料输送到所需的地方。
带式输送机与其他类型的输送设备相比，具有良好的性能，在连续装载的情况下能连续运输，生产率高，运行平稳可靠，输送连续均匀，工作过程中噪音小，结构简单，能量消耗小，运行维护费用低，维修方便，易于实现自动控制及远方操作等优点，因此，在输煤运行中得到广泛的应用。
4.2.2 主要部件结构及工作原理4.2.2.1 结构带式输送机整机结构如图。
主要部件如下：输送带，驱动装置（电机、减速机、制动器、联轴器、逆止器）或电动滚筒，传动滚筒，改向滚筒，托辊，拉紧装置，清扫器，卸料器，机架，漏斗，安徽导料槽，安全保护装置等。
带式输送机整机结构1—头部漏斗 2—机架 3—头部清扫器 4—传动滚筒 5—安全保护装置 6—输送带 7—承载托辊 8—缓冲托 辊 9—导料槽 10—改向滚筒 11—螺旋拉紧装置 12—尾架 13—空段清扫器 14—回程托辊 15—中间架16—电动机 17—液力偶合器 18—制动器 19—减速机20—联轴器4.2.2.2 工作原理1-胶带 2-主动滚筒 3-机尾改向滚筒 4-托辊 5-拉紧装置胶带绕经主动滚筒和机尾改向滚筒形成一个无极的环形带,上、下两段胶带都支承在托辊上,拉 紧装置给胶带以正常运转所需要的张紧力。
工作时主动滚筒通过它与胶带之间的摩擦力带动胶带运 行,煤等物料装在胶带上与胶带一起运动。
胶带输送机一般是利用上段胶带运送物料的,并且在端部 卸料；特殊的是利用专门的卸料装置,可在任意位置卸料。
上段胶带利用一组槽型托辊支承以增加装 载断面积，下段胶带为平型。
托辊内两端装有轴承,转动灵活,运行阻力较小。
皮带技术标准(1)
技术规范书
1、应遵循的主要现行标准:
GB10595－1989《带式输送机技术条件》
MT/T467－1996《煤矿用带式输送机设计计算》
⑼ 接口固化：
①、胶接完毕后，时间允许的情况下，最好留有2-3小时的固化时间，确保胶接质量。
三、硫化粘接：
（一）皮带做口、铺胶
1、皮带接口为斜口,根据硫化机压板形状确定斜口角度，接口长度为600㎜。
2、硫化口做口方法与冷粘口相同，修整铺放盖胶位置时，将胶皮拨去15-20mm或开坡口，用于铺盖盖胶。（见示意图）。
胶接皮带技术规范
检修前的准备：
检修前要明确工作项目、性质、质量及工期进度要求，确认皮带规格型号与包装是否一致。
检修前到现场实地勘察，确定检修方案，需生产岗位配合拿带时，做到专人指挥；故障抢修时，检修记录中必须详细记录损伤部位和损伤程度。
核对皮带备件是否符合条件要求，更换一段时，新备件与原皮带线层数、厚度一致。
ZB D93 008-90《煤矿井下用带式输送机技术条件》
MT/T212－1990《煤矿用输送带的成槽性》
MT400－1995《煤矿用带式输送机滚筒尺寸系列》
MT/T571.1－1996《煤矿用带式输送机电控系统》
MT/T817－1999《煤矿用带式输送机电控装置》
MT654－1997《煤矿用带式输送机安全规程》
MT/T656－1997《煤矿用带式输送机机架型式与基本尺寸》
MT/T655－1997《煤矿用带式输送机托辊轴承技术条件》

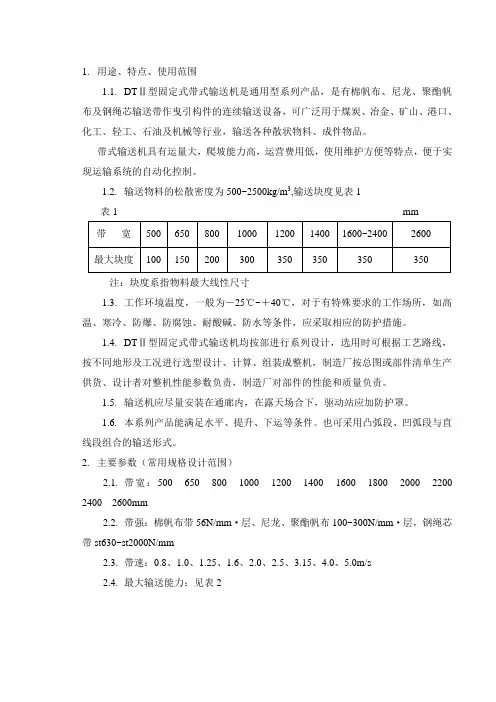

DTII皮带机说明书中文版
