常见托辊类型介绍

托辊分类及损坏的原因

托辊分类及损坏的原因托辊的分类分有各类槽形托辊组，各类平行托辊组，各类调心托辊组，各类缓冲托辊组。

按材质分为橡胶托辊、陶瓷托辊、尼龙托辊及绝缘托辊。

其尺寸均能满足TD75 型胶带机安装要求，特殊情况尺寸可注明订购。

槽形托辊有普通型托辊、前倾型托辊、快换轴承型托辊、吊挂型托辊、三链托辊、可逆托辊、变槽角型托辊、过渡型托辊、V 型托辊等;平行托辊有普通型托辊、梳型托辊、前倾型托辊、钢胶托辊型、螺旋型托辊等;调心托辊有通用型、摩擦可逆型托辊、强力型托辊、锥托辊、螺旋型托辊、组合型托辊等;缓冲托辊有弹簧板型托辊、缓冲圈型托辊、强力缓冲型托辊、可调弹力型托辊、吊挂型托辊等。

各类辊子的结构先进，性能可靠，辊皮用材经严格挑选，采用优质专用焊管，有严格公差要求。

轴材料采用冷拔圆钢，轴承座采用优质钢板冲压，密封结构采用PDC 型，三道密封装置，防尘、防水性能均优于国家相关标准。

托辊损坏的原因从托辊的技术质量水平结合使用环境来讲，造成托辊损坏的原因主要有以下几个方面: 一、托辊的密封性能差，轴承被淋水或粉尘污染:为了尽量减小托辊的旋转阻力，基本上都是采用迷宫式密封结构。

目前，国内外所有的迷宫式密封结构，都是拍脑门设计出来的，没有原理的根据，都不能阻止淋水和粉尘对轴承的污染。

众所周知，迷宫式密封的间隙大时，密封的效果不好。

因此，人们绞尽脑汁，尽可能将迷宫式密封的间隙设计的很小、相互嵌入的深、层数(或道数)多，或者是圆弧形等，以期达到理想的密封效果，岂不知，这是很大的一个误区。

迷宫式密封的间隙小，只能有所减缓淋水和粉尘的污染速度，远不能达到理想的效果。

并且，迷宫式密封腔内填充的润滑脂，又大幅度增加了托辊的旋转阻力。

因此，国内外所有的托辊，在淋水或粉尘等恶劣环境中，使用寿命最长不超过1 万小时，最短的只有2000 小时左右，轴承被污染失效的周期根本无法预期。

损坏现象有两种: 1、旋转阻力增大后，管体圆周快速被磨透;2、轴承卡死管体被磨出一个口子。

皮带机托辊种类

皮带机托辊种类
皮带机托辊是皮带输送机的重要组成部分，它的作用是支撑皮带，使皮带在运行过程中保持稳定。

根据不同的使用环境和要求，皮带机托辊可以分为以下几种类型。

1.普通托辊
普通托辊是皮带输送机上最常见的托辊类型，它由托辊管、轴承、密封圈、托辊壳体等部件组成。

普通托辊适用于输送物料量较小、速度较慢的场合，具有结构简单、安装方便、使用寿命长等优点。

2.重型托辊
重型托辊是一种适用于输送物料量大、速度快的场合的托辊类型。

它的托辊管壁厚度较大，轴承选用大型滚动轴承或滑动轴承，托辊壳体采用钢板焊接而成。

重型托辊具有承载能力强、使用寿命长、抗冲击性能好等特点。

3.防尘托辊
防尘托辊是一种专门用于防止物料飞扬和减少粉尘污染的托辊类型。

它的托辊管和托辊壳体之间设置有密封圈，可以有效地防止物料从托辊处飞出，同时也可以防止外界灰尘进入托辊内部。

4.自清洁托辊
自清洁托辊是一种能够自动清理托辊表面物料的托辊类型。

它的托辊管和托辊壳体之间设置有刮板，当物料通过托辊时，刮板可以将托辊表面的物料刮掉，从而保持托辊表面的清洁。

5.重力托辊
重力托辊是一种不需要电动驱动的托辊类型，它利用物料自身的重力作用来推动皮带运行。

重力托辊适用于输送物料量较小、速度较慢的场合，具有结构简单、使用寿命长、维护成本低等优点。

6.缓冲托辊
缓冲托辊是一种能够减缓物料冲击力的托辊类型。

它的托辊管和托辊壳体之间设置有缓冲垫，可以有效地减少物料在托辊处的冲击力，从而保护皮带和托辊。

总之，不同类型的皮带机托辊具有不同的特点和适用范围，用户在选择时应根据具体的使用环境和要求进行选择。

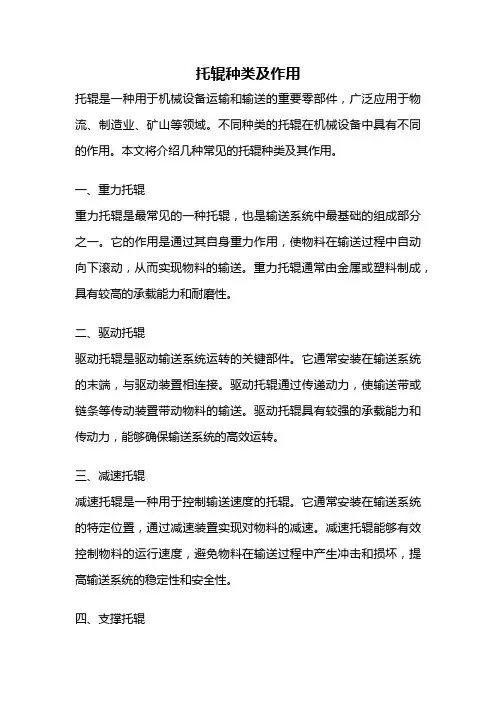

托辊种类及作用

托辊种类及作用托辊是一种用于机械设备运输和输送的重要零部件，广泛应用于物流、制造业、矿山等领域。

不同种类的托辊在机械设备中具有不同的作用。

本文将介绍几种常见的托辊种类及其作用。

一、重力托辊重力托辊是最常见的一种托辊，也是输送系统中最基础的组成部分之一。

它的作用是通过其自身重力作用，使物料在输送过程中自动向下滚动，从而实现物料的输送。

重力托辊通常由金属或塑料制成，具有较高的承载能力和耐磨性。

二、驱动托辊驱动托辊是驱动输送系统运转的关键部件。

它通常安装在输送系统的末端，与驱动装置相连接。

驱动托辊通过传递动力，使输送带或链条等传动装置带动物料的输送。

驱动托辊具有较强的承载能力和传动力，能够确保输送系统的高效运转。

三、减速托辊减速托辊是一种用于控制输送速度的托辊。

它通常安装在输送系统的特定位置，通过减速装置实现对物料的减速。

减速托辊能够有效控制物料的运行速度，避免物料在输送过程中产生冲击和损坏，提高输送系统的稳定性和安全性。

四、支撑托辊支撑托辊是用于支撑输送带或链条等传动装置的托辊。

它通常安装在输送系统的中间位置，起到支撑和稳定传动装置的作用。

支撑托辊具有较大的承载能力和稳定性，能够有效防止传动装置因受力不均而产生变形或断裂。

五、缓冲托辊缓冲托辊是一种用于减少物料冲击和振动的托辊。

它通常安装在输送系统的特定位置，通过其特殊的结构和材料，在物料运行过程中起到缓冲和减震的作用。

缓冲托辊能够有效保护物料和输送系统，减少因冲击和振动而导致的损坏。

六、转向托辊转向托辊是一种用于改变物料运行方向的托辊。

它通常安装在输送系统的转弯处，通过其特殊的结构和材料，使物料能够顺利转向并继续运行。

转向托辊具有较高的承载能力和转向灵活性，能够确保物料在转弯过程中的顺畅运输。

七、调节托辊调节托辊是一种用于调节传动装置松紧度的托辊。

它通常安装在输送系统的调节位置，通过调节装置实现对传动装置的松紧度调节。

调节托辊能够确保传动装置的正常运转，并根据实际需求进行灵活调节。

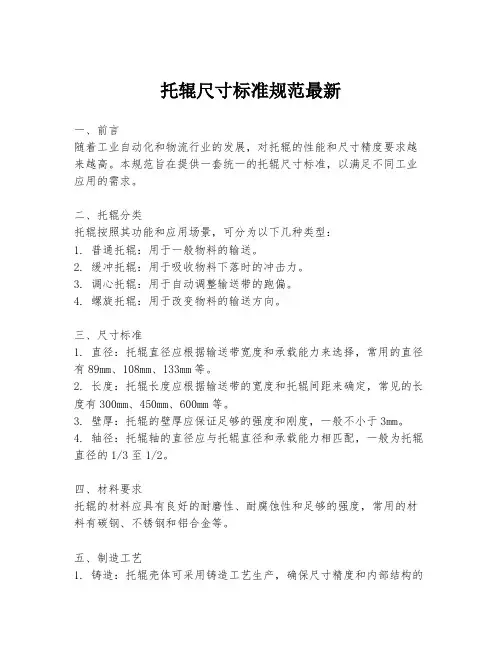

托辊尺寸标准规范最新

托辊尺寸标准规范最新一、前言随着工业自动化和物流行业的发展，对托辊的性能和尺寸精度要求越来越高。

本规范旨在提供一套统一的托辊尺寸标准，以满足不同工业应用的需求。

二、托辊分类托辊按照其功能和应用场景，可分为以下几种类型：1. 普通托辊：用于一般物料的输送。

2. 缓冲托辊：用于吸收物料下落时的冲击力。

3. 调心托辊：用于自动调整输送带的跑偏。

4. 螺旋托辊：用于改变物料的输送方向。

三、尺寸标准1. 直径：托辊直径应根据输送带宽度和承载能力来选择，常用的直径有89mm、108mm、133mm等。

2. 长度：托辊长度应根据输送带的宽度和托辊间距来确定，常见的长度有300mm、450mm、600mm等。

3. 壁厚：托辊的壁厚应保证足够的强度和刚度，一般不小于3mm。

4. 轴径：托辊轴的直径应与托辊直径和承载能力相匹配，一般为托辊直径的1/3至1/2。

四、材料要求托辊的材料应具有良好的耐磨性、耐腐蚀性和足够的强度，常用的材料有碳钢、不锈钢和铝合金等。

五、制造工艺1. 铸造：托辊壳体可采用铸造工艺生产，确保尺寸精度和内部结构的均匀性。

2. 机加工：托辊轴和轴承座等关键部件应进行精密机加工，以保证装配精度。

3. 热处理：托辊壳体和轴应进行适当的热处理，以提高其耐磨性和抗疲劳性能。

六、检验标准托辊在出厂前应进行严格的质量检验，包括尺寸精度、材料性能、装配质量等方面的检查。

七、安装与维护1. 安装：托辊安装时应确保其与输送带的接触面平整，避免因安装不当造成的输送带损伤。

2. 维护：定期检查托辊的磨损情况，及时更换损坏的托辊，以保证输送机的稳定运行。

八、结语托辊作为输送机的重要组成部分，其尺寸标准规范的制定对于提高整个输送系统的效率和可靠性具有重要意义。

希望本规范能够为相关行业提供参考和指导。

请注意，以上内容为示例文本，实际的托辊尺寸标准规范可能会根据具体应用和行业标准有所不同。

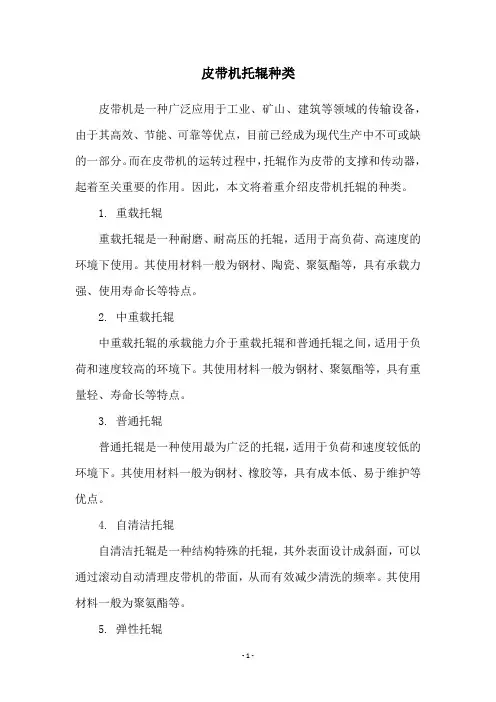

皮带机托辊种类

皮带机托辊种类
皮带机是一种广泛应用于工业、矿山、建筑等领域的传输设备，由于其高效、节能、可靠等优点，目前已经成为现代生产中不可或缺的一部分。

而在皮带机的运转过程中，托辊作为皮带的支撑和传动器，起着至关重要的作用。

因此，本文将着重介绍皮带机托辊的种类。

1. 重载托辊
重载托辊是一种耐磨、耐高压的托辊，适用于高负荷、高速度的环境下使用。

其使用材料一般为钢材、陶瓷、聚氨酯等，具有承载力强、使用寿命长等特点。

2. 中重载托辊
中重载托辊的承载能力介于重载托辊和普通托辊之间，适用于负荷和速度较高的环境下。

其使用材料一般为钢材、聚氨酯等，具有重量轻、寿命长等特点。

3. 普通托辊
普通托辊是一种使用最为广泛的托辊，适用于负荷和速度较低的环境下。

其使用材料一般为钢材、橡胶等，具有成本低、易于维护等优点。

4. 自清洁托辊
自清洁托辊是一种结构特殊的托辊，其外表面设计成斜面，可以通过滚动自动清理皮带机的带面，从而有效减少清洗的频率。

其使用材料一般为聚氨酯等。

5. 弹性托辊
弹性托辊是一种结构特殊的托辊，其内部采用了弹簧设计，可以有效减震、降噪，同时还能保护皮带机和输送物料。

其使用材料一般为钢材、聚氨酯等。

总之，不同类型的托辊适用于不同的环境和条件，选择合适的托辊是确保皮带机运转正常、安全、高效的重要保障。

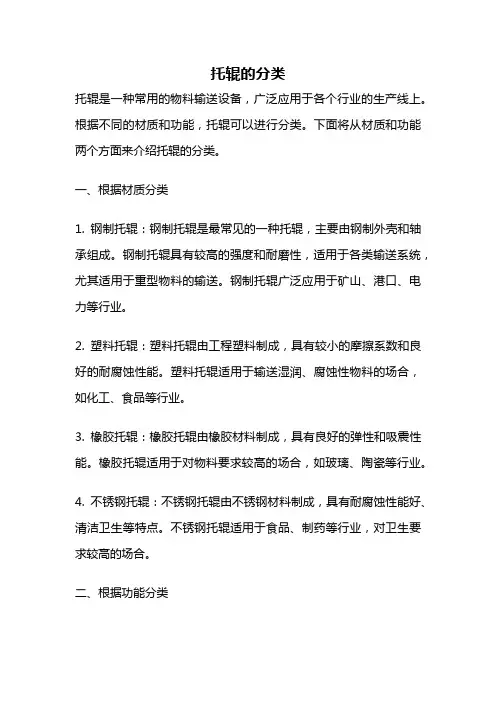

托辊的分类

托辊的分类托辊是一种常用的物料输送设备，广泛应用于各个行业的生产线上。

根据不同的材质和功能，托辊可以进行分类。

下面将从材质和功能两个方面来介绍托辊的分类。

一、根据材质分类1. 钢制托辊：钢制托辊是最常见的一种托辊，主要由钢制外壳和轴承组成。

钢制托辊具有较高的强度和耐磨性，适用于各类输送系统，尤其适用于重型物料的输送。

钢制托辊广泛应用于矿山、港口、电力等行业。

2. 塑料托辊：塑料托辊由工程塑料制成，具有较小的摩擦系数和良好的耐腐蚀性能。

塑料托辊适用于输送湿润、腐蚀性物料的场合，如化工、食品等行业。

3. 橡胶托辊：橡胶托辊由橡胶材料制成，具有良好的弹性和吸震性能。

橡胶托辊适用于对物料要求较高的场合，如玻璃、陶瓷等行业。

4. 不锈钢托辊：不锈钢托辊由不锈钢材料制成，具有耐腐蚀性能好、清洁卫生等特点。

不锈钢托辊适用于食品、制药等行业，对卫生要求较高的场合。

二、根据功能分类1. 动力托辊：动力托辊内置电机，通过电机驱动实现输送物料的动力。

动力托辊适用于长距离输送和大型物料的输送，能够提高生产效率。

2. 重力托辊：重力托辊利用物料自身重力实现输送，无需外部动力。

重力托辊适用于短距离输送和轻型物料的输送，具有节能、环保的特点。

3. 缓冲托辊：缓冲托辊具有减震、缓冲的功能，能够保护输送带和物料。

缓冲托辊适用于对物料产生冲击的场合，如煤矿、石油等行业。

4. 导向托辊：导向托辊通过改变物料的运动方向，实现物料的导向作用。

导向托辊适用于需要改变输送方向的场合，如仓库、物流等行业。

5. 清扫托辊：清扫托辊内置刮板，能够清除输送带上的残留物料，保持输送带的清洁。

清扫托辊适用于对输送带清洁度要求较高的场合，如食品、医药等行业。

橡胶托辊的分类

橡胶托辊的分类
橡胶托辊是一种常用于输送带系统中的托辊，主要用于支撑输送带和传递物料。

根据不同的使用环境和物料特性，橡胶托辊可以分为以下几类：
1. 普通橡胶托辊：这种托辊是最基本的类型，通常由橡胶和金属组成，橡胶层可以起到缓冲和保护输送带的作用，金属轴承可以支撑和转动输送带。

普通橡胶托辊适用于一般的输送带系统，可以承受一定的冲击和磨损。

2. 高温橡胶托辊：这种托辊适用于高温环境下的输送带系统，通常由硅橡胶或氟橡胶制成，具有耐高温、耐腐蚀等特性。

高温橡胶托辊可以承受高温物料的传输，如烧结矿、熔渣等。

3. 防静电橡胶托辊：这种托辊适用于易燃易爆环境下的输送带系统，通常由导电橡胶制成，具有良好的防静电性能。

防静电橡胶托辊可以避免静电火花引发火灾或爆炸。

4. 防水橡胶托辊：这种托辊适用于潮湿或水浸环境下的输送带系统，通常由橡胶和金属组成，橡胶层可以防水，金属轴承可以防锈。

防水橡胶托辊可以保证输送带系统的正常运行，避免因水浸导致的故障。

5. 食品级橡胶托辊：这种托辊适用于食品加工行业的输送带系统，通常由符合
食品卫生标准的橡胶制成，具有无毒、无味、耐磨损等特性。

食品级橡胶托辊可以保证输送带系统的卫生安全，避免食品受到污染。

以上是橡胶托辊的主要分类，不同类型的橡胶托辊适用于不同的环境和物料特性，选择合适的托辊可以提高输送带系统的运行效率和安全性。

托辊种类及作用

托辊种类及作用
托辊是一种常见的物流设备，它可以帮助货物在运输过程中顺利地滑动或滚动，从而减少摩擦力和阻力，提高运输效率。

根据不同的用途和场合，托辊可以分为多种类型，下面就让我们来了解一下吧。

1. 重载托辊
重载托辊是一种用于承载重量较大的货物的托辊，通常由钢材或铝材制成，具有较高的承载能力和耐用性。

重载托辊通常用于工业生产、仓储物流等领域，可以帮助货物在运输过程中保持稳定，避免因重量过大而导致的损坏或事故。

2. 轻型托辊
轻型托辊是一种用于承载轻量货物的托辊，通常由塑料或铝合金制成，具有较轻的重量和较低的成本。

轻型托辊通常用于零售、超市等场合，可以帮助货物在展示和销售过程中更加方便和快捷。

3. 重力式托辊
重力式托辊是一种利用重力原理来推动货物运动的托辊，通常用于货物输送线、滑道等场合。

重力式托辊可以减少人工操作和能源消耗，提高运输效率和节约成本。

4. 电动托辊
电动托辊是一种通过电动机驱动的托辊，通常用于长距离或重载货物的运输。

电动托辊可以减少人力劳动和提高运输效率，同时也可以减少运输过程中的事故和损坏。

托辊是一种非常重要的物流设备，它可以帮助货物在运输过程中更加顺畅和安全。

不同类型的托辊适用于不同的场合和用途，选择合适的托辊可以提高运输效率和降低成本，为企业的发展带来更多的机会和挑战。

托辊种类及作用

托辊种类及作用托辊是一种用于支撑和传送物体的辅助设备，在各种行业中都有广泛的应用。

不同类型的托辊在不同的场合具有不同的作用，下面将介绍几种常见的托辊种类及其作用。

1. 驱动托辊驱动托辊是一种能够传递动力的托辊，通常与马达或其他动力源相连，用于驱动输送带或链条运转。

驱动托辊通常安装在传送设备的尾部，通过传递动力来带动整个系统的运转。

它的作用是使输送带或链条按照设定的速度和方向运行，从而实现物料的输送。

2. 支撑托辊支撑托辊是一种用于支撑输送带或链条的托辊，通常安装在输送带的底部，起到支撑和稳定输送带的作用。

支撑托辊的作用是分散物料的重量，减小输送带的挠曲，保证输送带在运行过程中保持平稳运转，同时也起到保护输送带的作用，延长设备的使用寿命。

3. 不带托辊不带托辊是一种用于减少输送带阻力和减少对输送带磨损的托辊，通常安装在输送带的中间部位，用于支撑输送带并减小输送带与支撑结构之间的接触面积，减少摩擦阻力。

不带托辊的作用是降低输送带的运行阻力，减小能耗，提高输送效率。

4. 承载托辊承载托辊是一种用于承载物体重量的托辊，通常安装在输送带的底部，用于支撑和传递物体的重量。

承载托辊的作用是承载物料的重量，保证物料在输送过程中平稳运行，避免物料的堆积和堵塞，确保生产过程的顺利进行。

5. 调节托辊调节托辊是一种用于调节输送带张紧度和对齐度的托辊，通常安装在输送带的两侧，用于调节输送带的张紧度和对齐度，确保输送带在运行过程中保持稳定。

调节托辊的作用是调节输送带的张紧度，避免输送带松弛或过紧，保证输送带的正常运转，延长设备的使用寿命。

总的来说，托辊是一种非常重要的输送设备配件，不同类型的托辊在输送系统中扮演着不同的角色，起着支撑、传动、调节等重要作用。

正确选择和使用托辊对于提高输送系统的运行效率、延长设备使用寿命、保障生产安全具有重要意义。

希望通过本文的介绍，读者能够更加深入了解托辊的种类及作用，为生产实践提供参考和借鉴。

托辊选用指南

托辊选用指南1.概述作为带式输送机的主要部件一托辊，均布在带式输送机皮带下面，主要用来托起皮带和承受载荷。

缓冲、调偏、清扫皮带也是它的主要功能。

因此它的质量好坏和正确选用，对整条带式输送机的使用寿命、安全稳定运行及能源消耗起着重要作用。

本手册选用指南推荐的托辊适用于带宽为500〜2400的普通带式输送机和高速度、大容量、长距离的高强度带式输送机。

广泛地用于冶金、煤炭、水电、建材、化工、港口、码头等部门，可以输送堆积容量为0.5〜2.5t/m3勺各种块状、粒状、散状物料和成件物品。

2.托辊的分类2.1按用途分类：按使用环境分类:3.4.托辊的选用选用托辊时，应注意其外观光洁，无明显缺陷，各项性能指标符合下列要求4.1托辊辊径与带宽的关系见表 1表14.2选取托辊辊子时，转速不超过600r/min，托辊直径与带速的关系见表 2回程分支托辊：p u = e X uxq B X9.8计算后记取静载荷、动载荷二者之中较大的值，查辊子承载能力表来选择辊子，使其承载能力大于或等于计算值。

轴承规格与承载能力的关系见表4.3辊子载荷计算 431静载荷计算：承载分支托辊:? I?p 0 = e 龙 0 X ? m + q B ? >9 .8?? v式中：p u —回程分支托辊静载荷，N ； a u —回程分支托辊间距，m ；4.3.2动载荷计算承载分支托辊： p 0 = p 0 Xf S xf d xf a式中：p o —承载分支托辊静载荷，N ;a 0—承载分支托辊间距，mm ，见表3；回程分支托辊： P u= P uXf sXf ae —辊子载荷系数，见表 4；式中:v —带速，m/s ；q B —每米输送带质量，kg/m ； I m—输送能力，Kg/s ；'p—承载分支托辊动载荷，N ; 'p u—回程分支托辊动载荷，N ； f s—运行系数，见表5； f a —工况系数，见表6； f d —冲击系数，见表 7。

皮带托辊型号大全

皮带托辊型号大全托辊是用于支承输送带及输送带上所承载的物料，保证输送带稳定运行的支承装置。

槽型托辊:用于支承分支输送散装物料。

平行托辊:平行上托辊用于承载分支输送成件物品，平行下托辊用于回程分支支承输送带。

调心托辊:用于调整输送带跑偏防止蛇行，保证输送带稳定运行，前倾式槽型托辊也起调心作用。

缓冲托辊:安装在输送机受料段下方，减小输送带所受的冲击，延长输送带使用寿命。

回程托辊:用于下分支支撑输送带，有平行、V形几种，V形与反V形托辊能降低输送带跑偏的可能性，当V形和反V形配套使用，形成菱形断面，能更有效地防止输送带跑偏。

单位:mm旋转部分D d 轴承型号 L b h f 图号质量kg质量kg89 20 4G204 200 14 6 14 2.08 DTIIGP1101 2.79 89 20 4G204 250 14 6 14 2.15 DTIIGP1102 2.98 89 20 4G204 315 14 6 14 2.58 DTIIGP1103 3.58 89 20 4G204 465 14 6 14 3.87 DTIIGP1105 5.24 89 20 4G204 600 14 6 14 4.78 DTIIGP1107 6.4889 20 4G204 750 14 6 14 5.79 DTIIGP1109 7.87 89 20 4G204 950 14 6 14 7.15 DTIIGP1111 9.72 89 25 4G205 950 18 8 17 7.23 DTIIGP1211 11.21 10820 4G204 315 14 6 14 3.46 DTIIGP2103 4.46 108 20 4G204 465 14 6 14 4.7 DTIIGP2105 6.07 108 20 4G204 950 14 6 14 8.71 DTIIGP2111 11.27 108 254G205 315 18 8 17 3.53 DTIIGP2203 5.07 108 25 4G205 380 18 8 17 4.07 DTIIGP2204 5.86 108 25 4G205 465 18 8 17 4.77 DTIIGP2205 6.89 108 254G205 600 18 8 17 5.89 DTIIGP2207 8.53 108 25 4G205 700 18 8 17 6.72 DTIIGP2208 9.74 108 25 4G205 950 18 8 17 8.74 DTIIGP2211 12.77 108 254G205 1150 18 8 17 8.4 DTIIGP2212 13.99 108 25 4G205 1400 18 8 17 10.03 DTIIGP2213 15.62 108 25 4G305 380 18 8 17 4.19 DTIIGP2304 6.23 108 254G305 465 18 8 17 4.89 DTIIGP2305 7.26 108 25 4G305 530 18 8 17 5.43 DTIIGP2306 8.05 108 25 4G305 600 18 8 17 6.01 DTIIGP2307 8.9 108 254G305 700 18 8 17 6.84 DTIIGP2308 10.11108 25 4G305 800 18 8 17 7.67 DTIIGP2310 11.32 108 25 4G305 950 18 8 17 8.91 DTIIGP2311 13.14 108 25 4G305 1150 18 8 17 10.56 DTIIGP231215.57 108 25 4G305 1400 18 8 17 12.76 DTIIGP2313 18.47 108 25 4G305 1600 18 8 17 14.42 DTIIGP2314 21.02 108 30 4G306 465 22 8 17 5.35 DTIIGP2405 8.57 108 30 4G306 530 22 8 17 5.89 DTIIGP2406 9.47 108 30 4G306 800 22 8 17 8.12 DTIIGP2410 13.2 108 30 4G306 1400 22 8 17 13.08 DTIIGP2413 21.49 108 30 4G306 1600 22 8 17 14.73 DTIIGP2414 24.26 133 25 4G205 380 18 8 17 6.04 DTIIGP3204 7.84 133 25 4G205 465 18 8 17 7.12 DTIIGP3205 9.24 133 25 4G205 600 18 8 17 8.84 DTIIGP3207 11.48 133 25 4G205 700 18 8 17 10.11 DTIIGP3208 13.14 133 25 4G205 1150 18 8 17 15.80 DTIIGP3212 20.60 133 25 4G205 1400 18 8 17 18.98 DTIIGP3213 24.61 133 25 4G305 380 18 8 17 6.3 DTIIGP3304 8.21 133 25 4G305 465 18 8 17 7.38 DTIIGP3305 9.62 133 25 4G305 530 18 8 17 8.21 DTIIGP3306 10.7133 25 4G305 600 18 8 17 9.1 DTIIGP3307 11.86 133 25 4G305 700 18 8 17 10.37 DTIIGP3308 13.51 133 25 4G305 800 18 8 17 11.64 DTIIGP331015.17 133 25 4G305 1150 18 8 17 16.09 DTIIGP3312 20.97 133 25 4G305 1400 18 8 17 19.28 DTIIGP3313 24.99 133 25 4G305 1600 18 8 17 21.83DTIIGP3314 28.44 133 30 4G306 465 22 8 17 8.13 DTIIGP3405 11.34 133 30 4G306 530 22 8 17 8.96 DTIIGP3406 12.54 133 30 4G306 800 22 8 17 12.4 DTIIGP3410 17.48 133 30 4G306 1400 22 8 17 18.35 DTIIGP3413 26.75 133 30 4G306 1600 22 8 17 20.9 DTIIGP3414 31.38 159 25 4G205 465 18 8 17 9.46 DTIIGP4205 1158 159 25 4G205 700 18 8 17 13.45 DTIIGP4208 16.52 159 25 4G205 1400 18 8 17 25.46 DTIIGP4213 31.09 159 25 4G305 465 18 8 17 9.64 DTIIGP4305 12.02 159 25 4G305 530 18 8 17 10.68 DTIIGP4306 13.84 159 25 4G305 700 18 8 17 13.6 DTIIGP4308 16.95 159 25 4G305 800 18 8 17 15.32 DTIIGP4310 19.06 159 25 4G305 1400 18 8 17 25.82 DTIIGP4313 31.52 159 25 4G305 1600 18 8 17 29.25 DTIIGP4314 34.85 159 30 4G306 465 22 8 17 10.53 DTIIGP4405 13.76 159 30 4G306 530 22 8 17 11.64 DTIIGP4406 15.23 159 30 4G306 800 22 8 17 16.27 DTIIGP4410 21.36 159 30 4G306 1400 22 8 17 26.56 DTIIGP4413 34.98 159 30 4G306 1600 22 8 17 29.99DTIIGP4414 39.51一)槽形托辊(35º)辊子槽形托辊(35º) 带宽(B) A E H1 H H2 P Q d 辊径(D) 辊长(L) 轴承重量(Kg) 图号 500 89 200 4G204 740 800 135.5 220 300 170 130 M12 15.3DTII01C0111 650 89 250 4G204 890 950 135.5 235 329 170 130 M12 16.6DTII02C011189 4G204 135.5 245 366 21.5 DTII03C0111 800 315 4G204 1090 1150 170 130 M12 24.3 DTII03C0121 108 146 270 385 4G205 26.2 DTII03C0122 4G205 37.6 DTII04C0122 108 159 300 437 4G305 38.7 DTII04C0123 1000 380 1290 1350 220 170 M16 4G205 43.5 DTII04C0132 133 173.5 325 462 4G305 45 DTII04C01334G205 50.1 DTII05C0122108 4G305 176 335 503 51.2 DTII05C01234G306 55.1 DTII05C01244G205 57.5 DTII05C0132 1200 133 465 4G305 1540 1600 190.5 360 528 260 200 M16 58.6 DTII05C01334G306 63.8 DTII05C01344G205 65.1 DTII05C0142159 4G305 207.5 390 557 66.4 DTII05C01434G306 71.6 DTII05C01444G305 56.5 DTII06C0123 108 184 350 548 4G306 67.7 DTII06C01244G305 73.9 DTII06C0133 1400 133 530 1740 1800 198.5 380 573 280 220 M16 4G306 78.3 DTII06C01344G305 74.8 DTII06C0143 159 215.5 410 603 4G306 86.9 DTII06C014。

煤矿常用的托辊组种类

煤矿常用的托辊组种类1.螺旋托辊组：螺旋托辊组是一种常用的托辊组，它采用高强度螺旋旋转溶接方式连接托辊管和托辊座，具有结构简单、安装方便、承载能力强、使用寿命长等特点。

它适用于大倾角和大输送量的煤矿输送系统，能够保证输送过程中物料不滑落。

2.中心对心托辊组：中心对心托辊组采用两个中心对心排列的托辊，适用于带式输送机的直线段和水平段。

它具有结构简单、安装方便、承载能力强、使用寿命长的特点。

中心对心托辊组可根据输送机的不同要求进行调整，以保证输送机的平稳运行。

3.带式输送机托辊组：带式输送机托辊组是一种常用的托辊组，它适用于带式输送机的输送带支撑。

带式输送机托辊组由托辊管、轴承座、密封圈和托辊轴等部件组成，其中托辊管多采用无缝钢管制作，轴承座可以选择不同型号的轴承以满足不同的工况要求。

带式输送机托辊组具有承载能力强、使用寿命长、适应性广、安装方便等特点。

4.喷涂胶托辊组：喷涂胶托辊组是一种具有防滑、防腐蚀、降噪等功能的托辊组，它通过在托辊管表面喷涂橡胶，提高托辊组的抗滑性能，减少传动过程中的噪音，延长使用寿命。

喷涂胶托辊组适用于倾角小于40度的煤矿输送系统，尤其适用于需要减少传动噪音的场合。

5.防转位托辊组：防转位托辊组是一种防止输送带转位的托辊组，它通过添加一对滚动圆盘在托辊组上，使得输送带在倾角过大或受到外力作用时能保持平稳运行，避免转位。

防转位托辊组适用于倾角较大或输送带长时间运行的煤矿输送系统。

6.重负荷托辊组：重负荷托辊组是一种能够承受高负载的托辊组，它采用特殊的轴承和托辊管材料，以确保在重负荷和高速运行的条件下仍能保持良好的工作状态。

重负荷托辊组适用于对托辊组的承载能力有较高要求的煤矿输送系统。

以上是一些常见的煤矿常用的托辊组种类及其特点和应用场景，不同种类的托辊组适用于不同的工况要求，煤矿企业可根据实际需要选择合适的托辊组以确保输送系统的正常运行。

托辊种类及作用

托辊种类及作用
托辊是一种常见的输送机零部件，主要用于支撑和滚动输送带或滚筒，使物料能够顺畅地运输。

根据不同的用途和工作环境，托辊可以分为以下几种类型：
1. 重载托辊：适用于运输重型物料的场合，承载能力较大，通常由钢制托辊和陶瓷托辊组成。

2. 中型托辊：适用于运输中等重量物料的场合，承载能力较为一般，通常由钢制托辊和塑料托辊组成。

3. 轻型托辊：适用于运输轻型物料的场合，承载能力较小，通常由塑料托辊和铝合金托辊组成。

4. 防尘托辊：适用于需要防尘的场合，通常由橡胶托辊和尼龙托辊组成。

5. 防水托辊：适用于需要防水的场合，通常由不锈钢托辊和尼龙托辊组成。

托辊的作用主要有以下几点：
1. 支撑物料：托辊能够支撑输送带或滚筒，使物料能够顺畅地运输。

2. 减少摩擦：托辊能够减少输送带或滚筒与支撑结构之间的摩擦，降低能耗和磨损。

3. 保护输送带：托辊能够减少输送带的弯曲和拉伸，延长使用寿命。

4. 提高生产效率：托辊能够使物料顺畅地运输，提高生产效率和生产能力。

总之，托辊是输送机中不可或缺的零部件，不同类型的托辊可以根据不同的工作环境和需求进行选择和使用，以达到最佳的输送效果和生产效率。

托辊型号及尺寸规格_概述说明以及解释

托辊型号及尺寸规格概述说明以及解释1. 引言1.1 概述托辊是一种广泛应用于物流、制造业和运输领域的重要物料搬运设备。

在物流系统中，托辊的型号及尺寸规格是关键因素，直接影响着输送效率、设备正常运行以及货物安全性。

正确选择合适的托辊型号及尺寸规格对于提高物料输送效率、保障工作环境安全以及减少设备维修成本具有重要意义。

1.2 文章结构本文将以“托辊型号及尺寸规格”的主题为核心展开探讨。

首先，我们将概述什么是托辊型号及尺寸规格，并介绍其分类和命名原则。

之后，我们将分析托辊尺寸规格的影响因素，并探讨其重要性对输送效率、设备正常运行以及货物安全性的影响。

接下来，我们将提供选择托辊型号及尺寸规格的原则与方法，包括考虑输送物料特性、根据工作环境选择材质以及根据工作负载选择强度和承载能力。

最后，在结论部分，我们将对文章内容进行总结，并强调托辊型号及尺寸规格的重要性，同时展望未来托辊型号及尺寸规格研究的发展方向。

1.3 目的本文旨在全面介绍和解释托辊型号及尺寸规格的概念、分类、影响因素以及重要性，并提供选择原则和方法，从而为读者深入理解并正确选择合适的托辊型号及尺寸规格提供指导。

希望通过本文的阐述，读者能够更好地认识和应用托辊型号及尺寸规格，在实际工作中提高物流输送效率、保障设备正常运行以及增加货物安全性。

2. 托辊型号及尺寸规格概述2.1 什么是托辊型号及尺寸规格托辊是一种在输送系统中广泛应用的零部件，用于支撑和传递物料。

托辊型号及尺寸规格指的是托辊的具体型号和尺寸参数，包括直径、长度、轴承类型等信息。

2.2 托辊型号的分类和命名原则根据不同的应用需求，托辊可以按照功能和结构进行分类。

从功能角度来看，常见的托辊类型有支撑托辊、缓冲托辊和转向托辊等。

而从结构角度来看，可以将其分为重载型、中载型和轻载型等。

命名原则上通常采用字母和数字的组合表示不同的型号，并且根据相关标准化规范进行命名。

2.3 托辊尺寸规格的影响因素影响着托辊尺寸规格选择的因素有很多。

常见托辊类型介绍
托辊简介
• 托辊是带式输送机的重要部件，种类多，数量大。它占了一台带式输送机总成本的35%，产生了70%以上的阻力，因此托辊的质量尤为重要。
• 托辊的作用是支撑输送带和物料重量。托辊运转必须灵活可靠。减少输送带同托辊的摩擦力，对占输送机总成本 25%以上的输送带的寿命起着关键作用。
上托辊
槽形上调心托辊
锥形上调心托辊
上托辊
摩擦上调心托辊
缓冲托辊
槽形上托辊
下托辊
平行下调心托辊
锥形下调心托辊
下托辊
摩擦下调心托辊
平托辊
特殊用途托辊
入厂取样装置上托辊
除铁器防磁托辊
刮水器下平托辊
刮水器前过渡托辊
特殊用途托辊
犁煤器前后过渡托辊
犁煤器下平托辊
谢谢大家！！！
• 托辊主要分为上托辊和下托辊。
上托辊
我们厂内使用的上托辊主要包括以下几种：
• • • • • 槽形上调心托辊锥形上调心托辊摩擦上调心托辊槽形上托辊缓冲托辊
下托辊
我们厂内使用的下托辊主要包括以下几种：
• • • • • • 平行下调心托辊锥形下调心托辊摩擦下调心托辊平行下托辊 V型前倾下托辊平行梳型托辊

皮带托辊型号

皮带托辊型号
皮带托辊是一种用于输送带系统中的重要组件，它的作用是支撑输送带，使其保持稳定运行。

根据不同的使用场景和要求，皮带托辊有多种不同的型号和规格。

以下是几种常见的皮带托辊型号：
1. 直形托辊：这种托辊是最基本的型号，它的外形呈现出一个圆柱形，用于支撑输送带。

直形托辊通常由钢管和轴承组成，表面覆盖有橡胶或聚氨酯等材料，以提高摩擦力和耐磨性。

2. 斜形托辊：斜形托辊是一种特殊的托辊，它的外形呈现出一个斜角形，用于支撑输送带并帮助调整输送带的方向。

斜形托辊通常由钢管和轴承组成，表面覆盖有橡胶或聚氨酯等材料。

3. V型托辊：V型托辊是一种特殊的托辊，它的外形呈现出一个V字形，用于支撑输送带并帮助调整输送带的方向。

V型托辊通常由钢管和轴承组成，表面覆盖有橡胶或聚氨酯等材料。

4. 不锈钢托辊：不锈钢托辊是一种特殊的托辊，它的外形呈现出一个圆柱形，用于支撑输送带，并具有耐腐蚀性能。

不锈钢托辊通常由不锈钢材料制成，表面覆盖有橡胶或聚氨酯等材料。

5. 重载托辊：重载托辊是一种特殊的托辊，它的外形呈现出一个圆柱形，用于支撑重载输送带。

重载托辊通常由钢管和轴承组成，表面覆盖有橡胶或聚氨酯等材料，以提高摩擦力和耐磨性。

以上是几种常见的皮带托辊型号，根据不同的使用场景和要求，还有其他不同的型号和规格。

选用合适的皮带托辊对于输送带系统的稳定运行非常重要。

缓冲托辊的分类

缓冲托辊的分类
缓冲托辊是一种传动设备，主要用于向外传递动力，它使得从一种源头向别的传动系统传递动力更加便捷和有效。

缓冲托辊的结构比较简单，它的作用就是把动力从一个地方传送到另一个地方，它可以非常有效地缓解驱动系统的运动和噪声，以及减少齿轮系统、减速机等的扭矩衰减。

缓冲托辊的分类主要有三大类：滚筒式缓冲托辊、锥形辊式缓冲托辊和带式缓冲托辊。

一、滚筒式缓冲托辊：滚筒式缓冲托辊是一种常见的传动设备，它由圆柱形滚筒、滚筒内部弹性芯片和外部和中间件组成，它能够以低速的速度在一定的温度、湿度和压力下工作，在一定的负载变化范围内，它能够有效缓冲摩擦力、有效减少噪音，同时能够抗变形、耐磨、耐高温，具有高寿命。

二、锥形辊式缓冲托辊：锥形辊式缓冲托辊是一种在实际应用中非常常见的缓冲托辊，它具有结构紧凑，安装简单，重量轻等特点，其中由锥形辊和涡轮螺母组成主体，其优势在于它可以有效缓冲扭矩衰减，有效缓冲摩擦力，抗腐蚀，可靠性高，使用寿命长，具有高耐热性，是日常应用中非常重要的一种缓冲托辊。

三、带式缓冲托辊：带式缓冲托辊是一种特殊形式的缓冲托辊，它采用可调节式传动带，使用轴承减少扭矩损失，避免设备磨损。

其优点在于带式结构可以有效地降低噪音，有效的缓冲摩擦力，扭矩衰减率低，使用寿命更长，同时兼顾抗磨损性能。

综上所述，缓冲托辊的分类主要有以上三种，每一种缓冲托辊的结构都有它的优点和缺点，在实际应用中，我们要根据实际需要，结合各种传动系统，合理选择最合适的缓冲托辊。

只有选择合适的缓冲托辊，才能够满足不同种类系统的需求，提供优良的性能。

托辊选用指南

托辊选用指南1. 概述作为带式输送机的主要部件—托辊，均布在带式输送机皮带下面，主要用来托起皮带和承受载荷。

缓冲、调偏、清扫皮带也是它的主要功能。

因此它的质量好坏和正确选用，对整条带式输送机的使用寿命、安全稳定运行及能源消耗起着重要作用。

本手册选用指南推荐的托辊适用于带宽为500～2400 的普通带式输送机和高速度、大容量、长距离的高强度带式输送机。

广泛地用于冶金、煤炭、水电、建材、化工、港口、码头等部门，可以输送堆积容量为0.5～2.5t/m³的各种块状、粒状、散状物料和成件物品。

2. 托辊的分类2.1 按用途分类：分类类型槽型托辊槽型前倾托辊承载托辊过渡托辊缓冲托辊调心托辊平行上托辊平形下托辊V 型托辊、V 型前倾托辊、反V 型托辊V 型梳形托辊、平型梳形托辊、螺旋托辊摩擦下调心托辊锥形下调心托辊2.2 按使用环境分类：分类普通环境类型普通钢制托辊不锈钢托辊特殊环境热浸锌托辊超音速喷铝涂层托辊耐磨铸铁托辊超高分子量聚乙稀托辊耐磨陶瓷托辊尼龙托辊包胶托辊酚醛树脂托辊粘沙耐磨托辊适用范围广泛使用于一般环境中工作的输送机。

有特殊要求，如食品、医药的输送机上或一般输送机的除铁器下方，防止托辊被除铁器吸起。

适用于海洋气候，有对钢铁有腐蚀性气体及强紫外线环境。

适用于耐酸碱、耐油,耐腐蚀，温度变化大的露天场所。

用于粉尘较大、腐蚀性较强、磨损较大的场所作为普通金属托辊的更新换代产品，广泛应用在粉尘较大、腐蚀性较强的场所。

耐酸、耐碱、抗氧化、耐磨损，特别适用于冶金行业上粉尘多及环境恶劣的场所广泛应用在摩擦较大、腐蚀性较强的场所。

用于摩擦较大、腐蚀性较强场所输送机受料点的缓冲。

用于摩擦大、淋水工况环境。

用于一般摩擦很大的带式输送机。

适用范围主要用来承载输送带及输送带上所载物料。

用来承载输送带和输送带上所载物料，并防止输送带跑偏。

用来降低输送带的边缘应力，避免撒料情况发生。

装在输送机的受料点，用来缓冲物料落下时对输送机的冲击，用来当输送带偏离中心线时对输送带纠偏，从而防止输送带损伤。

常见托辊的种类类型

常见托辊的种类类型一：分有各类槽形托辊组，各类平行托辊组，各类调心托辊组，各类缓冲托辊组。

二：按材质分为胶辊、瓷辊、尼龙托辊及绝缘托辊。

槽形托辊有普通型、前倾型、快换轴承型、吊挂型、变槽角型、过渡型、V型等；平行托辊有普通型、梳型、前倾型、钢胶型、螺旋型等；调心托辊有通用型、摩擦可逆型、强力型、锥型、螺旋型、组合型等；缓冲托辊有弹簧板型、缓冲圈型、强力缓冲型、可调弹力型、吊挂型等。

下面介绍几种托辊类型：：阻尼托辊：是目前替代传统金属托辊的理想产品，它不仅本身具有超强耐磨、耐腐蚀、相对于金属托辊更具有重量轻、维修方便、不产生火花、保护皮带的特点，更弥补了聚胺脂橡胶等托辊强度不够的特点。

多用于矿石、煤炭的运送，并在钢铁行业中替代了传统的筛辊等防磁部位。

缓冲托辊：缓冲托辊，缓冲托辊用于带式输送机受料处减缓落料对输送带的冲击，主要针对洗煤厂、焦化厂、化工厂等腐蚀性环境而研制的一类托辊，它本身具有的韧性是普通金属的10倍以上,寿命为传统柱鞋的五倍,耐腐蚀阻燃,抗静电,自重轻等特点,广泛用于矿山开采。

托辊辊体专用的高分子材料，其机械性能类似于青铜，具有很好的耐磨性，而且具有良好的自润滑性能，不伤皮带。

缓冲托辊防腐性能优越。

辊体及密封件都用高分子材料制作，耐腐蚀。

在腐蚀性场合使用，使用寿命可达到普通托辊的5倍以上。

性能及优点缓冲托辊重量轻，旋转惯性小。

托辊专用高分子材料重量轻，比重是钢材的七分之一，用这种材料制成的托辊，重量是普通托辊的二分之一左右，旋转惯性小，托辊与皮带之间的摩擦小，随着大带宽皮带输送机的出现，缓冲托辊的直径也出现增大的趋势。

用途缓冲托辊安装在输送机受料段的下方,减小落料时物料对输送带的冲击,以廷长输送带的使用寿命.缓冲托辊的间距一般100-600毫米。

槽型托辊：分有各类槽形托辊组，各类平行托辊组，各类调心托辊组，各类缓冲托辊组。

按材质分为橡胶托辊、陶瓷托辊、尼龙托辊及绝缘托辊。

槽形托辊有普通型托辊、前倾型托辊、快换轴承型托辊、吊挂型托辊、三链托辊、可逆托辊、变槽角型托辊、过渡型托辊、V型托辊等；平行托辊有普通型托辊、梳型托辊、前倾型托辊、钢胶托辊型、螺旋型托辊等。
