断路器事故故障分析与处理案例

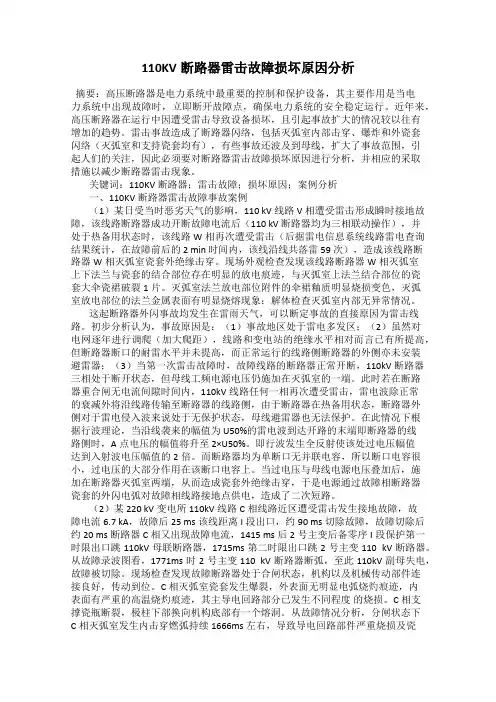

110KV断路器雷击故障损坏原因分析
110KV断路器雷击故障损坏原因分析摘要：高压断路器是电力系统中最重要的控制和保护设备，其主要作用是当电力系统中出现故障时，立即断开故障点，确保电力系统的安全稳定运行。
近年来，高压断路器在运行中因遭受雷击导致设备损坏，且引起事故扩大的情况较以往有增加的趋势。
雷击事故造成了断路器闪络，包括灭弧室内部击穿、爆炸和外瓷套闪络（灭弧室和支持瓷套均有），有些事故还波及到母线，扩大了事故范围，引起人们的关注，因此必须要对断路器雷击故障损坏原因进行分析，并相应的采取措施以减少断路器雷击现象。
关键词：110KV断路器；雷击故障；损坏原因；案例分析一、110KV断路器雷击故障事故案例（1）某日受当时恶劣天气的影响，110 kV线路V 相遭受雷击形成瞬时接地故障，该线路断路器成功开断故障电流后（110 kV 断路器均为三相联动操作），并处于热备用状态时，该线路W相再次遭受雷击（后据雷电信息系统线路雷电查询结果统计，在故障前后的 2 min 时间内，该线沿线共落雷 59 次），造成该线路断路器W相灭弧室瓷套外绝缘击穿。
现场外观检查发现该线路断路器W相灭弧室上下法兰与瓷套的结合部位存在明显的放电痕迹，与灭弧室上法兰结合部位的瓷套大伞瓷裙破裂1片。
灭弧室法兰放电部位附件的伞裙釉质明显烧损变色，灭弧室放电部位的法兰金属表面有明显烧熔现象；解体检查灭弧室内部无异常情况。
这起断路器外闪事故均发生在雷雨天气，可以断定事故的直接原因为雷击线路。
初步分析认为，事故原因是：（1）事故地区处于雷电多发区；（2）虽然对电网逐年进行调爬（加大爬距），线路和变电站的绝缘水平相对而言已有所提高，但断路器断口的耐雷水平并未提高，而正常运行的线路侧断路器的外侧亦未安装避雷器；（3）当第一次雷击故障时，故障线路的断路器正常开断，110kV断路器三相处于断开状态，但母线工频电源电压仍施加在灭弧室的一端。
此时若在断路器重合闸无电流间隙时间内，110kV线路任何一相再次遭受雷击，雷电波除正常的衰减外将沿线路传输至断路器的线路侧，由于断路器在热备用状态，断路器外侧对于雷电侵入波来说处于无保护状态，母线避雷器也无法保护。
DW15-630万能断路器故障应急处理案例
视听 • SHI TING 2019年 第 5 期203技术维护一、引言电能作为广播电视发射台的主要能源和核心动力，是保证安全播出的基本保障，因此确保各个电力设备正常工作至关重要。
目前，桂林二三九台电力机房拥有两路外电（包括资源电和兴安电），它们分别经过变压、保护、稳压、ATS 等一系列电力设备后传送到发射机房。
其中，资源电经过的低压配电柜的主要设备是DW15-630万能断路器，用于交流50Hz，额定电流630A，额定电压380V 的配电网络中，起保护和控制作用。
如果DW15-630万能断路器出现故障，资源电无法输送到发射机房，将启用兴安电或者柴油机供电，这样存在安全播出隐患。
本文就DW15-630万能断路器一例故障现象，介绍了DW15-630万能断路器的工作原理及故障处理。
二、万能断路器主要结构本台使用的为立体布置式断路器，其触头系统、瞬时过流脱扣器、左右侧板安装在一块绝缘板上，上部装有灭弧系统，正前方为操作机构。
操作机构的左上方有“分”“合”指示及手动断开按钮，左上方装有欠电压扣器及DK-10电磁铁操作控制箱，中间装合闸电磁铁，其内侧与装有欠电压脱口轴相连。
速饱和电流互感器（电子断路器为电流电压变换器）套在下母线上，欠电压阻容延时装置，热继电器（电子式短路器为电子脱扣器）分别装在断路器底部（如图1所示）。
由断路器的剖面图可以看出，其内部由一系列的轴、杠、触头、弹簧、支架等组成，工作原理是通过电磁原理控制器内部各元件的机械远动，以至控制断路器的闭与合。
三、故障现象近期雷雨天气导致资源电不稳定，电压时高时低，忽然电力系统显示资源电断电，系统立马切换兴安电供电。
随后，值班员到电力机房检查，发现资源电有电，只是该电输送到低压配电柜后，无电压从低压配电输出。
四、故障分析及处理过程（一）故障分析初步诊断：打开低压配电柜门，观察断路器DW15（如图2所示），分合指示牌上显示“分”，说明DW15总开关跳闸。
配电典型事故案例原因分析及暴露问题、防范措施
配电典型事故案例汇编一、人身触电1、变压器台【案例1】××分局检修人员魏××在对飞开26线检查清扫工作中，违章作业，误上带电配电台架，发生人身触电重伤事故【案例2】××供电公司××分公司工作人员擅自扩大工作任务，登上10kV带电变压器台触电坠落，致人身重伤【案例3】用电管理所陈×10kV带电更换熔断器作业，严重违章作业，导致触电死亡【案例4】××供电分公司赵××在处理低压延8210站故障时，误碰带电设备，触电高处坠落受伤【案例5】××局配电抢修人员张×，人身触电轻伤事故【案例6】××供电所事故处理中未做安全措施，导致触电死亡【案例7】不服从指挥，未经允许，擅自扩大工作任务，无票作业造成人身触电重伤事故【案例8】配电检修人员违章作业造成人身触电死亡【案例9】管理混乱，现场严重违章，造成人身触电死亡的事故2、配电线路【案例10】××分局带电作业人员，带负荷解10kV搭头线，电弧灼烫造成重伤【案例11】××电业多经公司线路作业人员付××，装设接地线时严重违章，触电死亡【案例12】××供电分局配电线路检修工李××，失去监护，误碰带电部位，发生人身触电死亡事故【案例13】××工程公司10kV线路改造因安全措施不周用户反送电，致外包单位合同工触电死亡【案例14】××局外请施工民工在10kV横山线农网改造时，发生触电死亡事故【案例15】××公司由于停电范围不当，导致人身触电重伤事故【案例16】××电业局配电线路查找接地故障点时，将运行线路误判断为检修线路，发生人身触电死亡事故【案例17】在工作未开工前擅自误登带电电杆，造成人身触电轻伤事故【案例18】在进行低压线路改造时，因措施不到位等原因，造成5人死亡3、电力电缆【案例19】××电力电缆(带电)设备施工处，10kV××线35号杆带电接引作业时，作业人员王××违章作业触电死亡【案例20】××供电公司，处理10kV电缆外力破坏故障过程中，未对电缆进行验电，误碰运行电缆，发生死亡1人、轻伤l人触电事故【案例21】××安装公司胡××误碰低压导线，触电人身死亡事故【案例22】在10kV杆上进行电缆工作中，换位时失去保护，从6m高处坠落造成人身重伤4、开关刀闸【案例23】毕××配电操作中设备异常，擅自处理时接近带电部分，导致触电伤害事故【案例24】××供电公司检修人员于××，在10kV××小区配电室检修断路器时，触电灼伤【案例25】××供电局职工罗××，擅自工作，触电高空坠落重伤事故【案例26】电力检修公司变电检修人员在××变电站10kV断路器更换作业中，触电死亡二、高处坠落【案例27】××供电局装表人员陈××，登梯过程中梯子忽然滑落坠地死亡【案例28】电力公司职工武××在10kV市府一线作业时，安全带松扣，高空坠落造成重伤【案例29】×供电局在城网作业高空焊接过程中，氧焊烧断自身安全带，发生人员高空坠落受伤事故【案例30】××电力服务有限公司线路施工，违章冒险作业，造成倒杆死亡两人【案例31】××供电所因踩踏房顶造成高空坠落人身死亡事故【案例32】××供电局低压维护班仇×(临时工)，违章操作发生触电事故【案例33】××供电公司高压计量人员安装10kV高压计量箱工作，误触10kV带电设备死亡【案例34】监护不到位，作业人员未检查安全带绑扎是否牢固，安全带松扣，造成高空坠落人身重伤事故【案例35】老旧线路改造，水泥杆折断，造成高空坠落人身轻伤事故三、物体打击【案例36】×县电力局110kV ××变电站电缆检修恢复电缆头接线作业，发生人身触电死亡事故【案例37】××供电分局10kV开断连、解搭头时，作业人员石××随杆塔倒落造成重伤【案例38】××设备安装公司紧线施工前临时拉线未做好，导致倒杆高处坠落l死1伤【案例39】××开发有限公司放线施工中，发生一起倒杆人身死亡事故，造成1人死亡四、机械伤害【案例40】××输变电工程公司王×杆上作业时误伤右眼造成重伤【案例41】××电力局起吊混凝土杆措施不到位，钢丝绳脱钩，一民工被砸致死五、误操作【案例42】××供电分公司运行班张××，处理10kV设备接地故障时，修理人员误合联络断路器反送电而触电死亡【案例43】××供电局10kV××开闭所因误调度，造成带地线合闸刀的恶性误操作事故一、人身触电1、变压器台【案例1】××分局检修人员魏××在对飞开26线检查清扫工作中，违章作业，误上带电配电台架，发生人身触电重伤事故事故类型：触电一、事故简况8月11日，××开闭站Il段母线停电预试，××供电分局结合停电安排运行班对26天水路线线路变压器、线路清扫工作，检修班配合工作。
配电典型事故案例原因分析及暴露问题、防范措施
配电典型事故案例原因分析及暴露问题、防范措施配电典型事故案例汇编一、人身触电1、变压器台【案例1】××分局检修人员魏××在对飞开26线检查清扫工作中，违章作业，误上带电配电台架，发生人身触电重伤事故【案例2】××供电公司××分公司工作人员擅自扩大工作任务，登上10kV带电变压器台触电坠落，致人身重伤【案例3】用电管理所陈×10kV带电更换熔断器作业，严重违章作业，导致触电死亡【案例4】××供电分公司赵××在处理低压延8210站故障时，误碰带电设备，触电高处坠落受伤【案例5】××局配电抢修人员张×，人身触电轻伤事故【案例6】××供电所事故处理中未做安全措施，导致触电死亡【案例7】不服从指挥，未经允许，擅自扩大工作任务，无票作业造成人身触电重伤事故【案例8】配电检修人员违章作业造成人身触电死亡【案例9】管理混乱，现场严重违章，造成人身触电死亡的事故2、配电线路【案例10】××分局带电作业人员，带负荷解10kV搭头线，电弧灼烫造成重伤【案例11】××电业多经公司线路作业人员付××，装设接地线时严重违章，触电死亡【案例12】××供电分局配电线路检修工李××，失去监护，误碰带电部位，发生人身触电死亡事故【案例13】××工程公司10kV线路改造因安全措施不周用户反送电，致外包单位合同工触电死亡【案例14】××局外请施工民工在10kV横山线农网改造时，发生触电死亡事故【案例15】××公司由于停电范围不当，导致人身触电重伤事故【案例16】××电业局配电线路查找接地故障点时，将运行线路误判断为检修线路，发生人身触电死亡事故【案例17】在工作未开工前擅自误登带电电杆，造成人身触电轻伤事故【案例18】在进行低压线路改造时，因措施不到位等原因，造成5人死亡3、电力电缆【案例19】××电力电缆(带电)设备施工处，10kV××线35号杆带电接引作业时，作业人员王××违章作业触电死亡【案例20】××供电公司，处理10kV电缆外力破坏故障过程中，未对电缆进行验电，误碰运行电缆，发生死亡1人、轻伤l人触电事故【案例21】××安装公司胡××误碰低压导线，触电人身死亡事故【案例22】在10kV杆上进行电缆工作中，换位时失去保护，从6m高处坠落造成人身重伤4、开关刀闸【案例23】毕××配电操作中设备异常，擅自处理时接近带电部分，导致触电伤害事故【案例24】××供电公司检修人员于××，在10kV××小区配电室检修断路器时，触电灼伤【案例25】××供电局职工罗××，擅自工作，触电高空坠落重伤事故【案例26】电力检修公司变电检修人员在××变电站10kV断路器更换作业中，触电死亡二、高处坠落【案例27】××供电局装表人员陈××，登梯过程中梯子忽然滑落坠地死亡【案例28】电力公司职工武××在10kV市府一线作业时，安全带松扣，高空坠落造成重伤【案例29】×供电局在城网作业高空焊接过程中，氧焊烧断自身安全带，发生人员高空坠落受伤事故【案例30】××电力服务有限公司线路施工，违章冒险作业，造成倒杆死亡两人【案例31】××供电所因踩踏房顶造成高空坠落人身死亡事故【案例32】××供电局低压维护班仇×(临时工)，违章操作发生触电事故【案例33】××供电公司高压计量人员安装10kV高压计量箱工作，误触10kV带电设备死亡【案例34】监护不到位，作业人员未检查安全带绑扎是否牢固，安全带松扣，造成高空坠落人身重伤事故【案例35】老旧线路改造，水泥杆折断，造成高空坠落人身轻伤事故三、物体打击【案例36】×县电力局110kV ××变电站电缆检修恢复电缆头接线作业，发生人身触电死亡事故【案例37】××供电分局10kV开断连、解搭头时，作业人员石××随杆塔倒落造成重伤【案例38】××设备安装公司紧线施工前临时拉线未做好，导致倒杆高处坠落l死1伤【案例39】××开发有限公司放线施工中，发生一起倒杆人身死亡事故，造成1人死亡四、机械伤害【案例40】××输变电工程公司王×杆上作业时误伤右眼造成重伤【案例41】××电力局起吊混凝土杆措施不到位，钢丝绳脱钩，一民工被砸致死五、误操作【案例42】××供电分公司运行班张××，处理10kV设备接地故障时，修理人员误合联络断路器反送电而触电死亡【案例43】××供电局10kV××开闭所因误调度，造成带地线合闸刀的恶性误操作事故一、人身触电1、变压器台【案例1】××分局检修人员魏××在对飞开26线检查清扫工作中，违章作业，误上带电配电台架，发生人身触电重伤事故事故类型：触电一、事故简况8月11日，××开闭站Il段母线停电预试，××供电分局结合停电安排运行班对26天水路线线路变压器、线路清扫工作，检修班配合工作。
一起10kv开关柜起火烧毁事故分析与处理
作者简介：李军浩 (1982- )，男，工程师，本科，从事配电网系统工程设计研究、电力设备研发工作。
38
一起10 kV开关柜起火烧毁事故分析与处理
110 kV
#2主变 35 kV Δ 10 kV
#2PT
Ⅱ母
#1PT
电工电气 (2019 No.12)
110 kV #1主变 35 kV
Δ 10 kV
Ⅰ母
0 引言
80% 以上，引起供电部门高度重视 [3]。
在中性点非有效接地的配电网系统中，三相母 线电压互感器 (PT) 高压侧星形接法，N 端连接在一 起并接地，三相 P T 的 N 端是配电网系统人为的中 性点，是配电网系统绝缘的最薄弱点。在发生合空 载母线、单相接地消失或者系统负荷剧烈变化等情 况时，PT 励磁电感可能与系统对地电容形成参数匹 配，从而引发铁磁谐振现象，导致系统过电压和 P T 高压绕组中过电流，严重影响系统的安全运行 。 [1-2] 配电网系统与人们生产、经营活动场所及自然物体， 如树木、建筑物等距离较近，易引发故障而导致过 电压。特别是引起单相接地故障时，故障相对地电 压降低，非故障相的相电压升高，但系统仍保持线 电压对称性，不影响对负荷连续供电，电力系统规 程规定可继续运行 1 ～ 2 h。非故障相持续过电压， 是造成配电网系统故障的主要因素，占配电网事故
关键词：中性点不接地；母线电压互感器；谐振过电压；励磁拐点 中图分类号：TM591 文献标识码：B 文章编号：1007-3175(2019)12-0038-04
Analysis and Treatment of a 10 kV Switchgear Burning Accident
LI Jun-hao, LI Tie, TIAN Yu, ZHU Xiang-yu （Pinggao Group Co., Ltd, Pingdingshan 467000, China） Abstract: The central point of primary winding of electromagnetic voltage transformer ((hereinafter referred to as PT) is the weakest insulation point in the distribution network system where neutral point is not effectively grounded. Aiming at a fire and explosion accident of 10 kV switchgear, through analysis of operation record, calculation of system circuit, comparison of phenomena and detection of damaged equipment, this paper finally determined that the accident was caused by single-phase grounding load rejection, parameter matching between system capacitance reactance and PT inductance reactance, which caused fundamental frequency ferroresonance overvoltage and caused switchgear fire and explosion. This paper gives the corresponding countermeasures. Key words: neutral point ungrounding; bus PT; resonant overvoltage; excitation inflection point
断路器故障应急预案
制定定期检查计划，对断路器 进行预防性维护，确保其正常 工作。
定期检查断路器的触头、灭弧 装置等关键部位，及时发现并 处理潜在故障。
对断路器进行性能测试，确保 其正常工作，符合相关标准。
设备更新与升级
01
及时更新换代断路器，采用技术先进、性能稳定的 设备。
02
对老旧设备进行升级改造，提高其安全性能和稳定 性。
断路器故障应急预案
汇报人：可编辑
xx年xx月xx日
• 断路器故障概述 • 断路器故障应急处理流程 • 断路器故障预防措施 • 断路器故障应急预案的评估与改
进 • 断路器故障应急预案案例分析
目录
01
断路器故障概述
故障定义与类型
故障定义
断路器故障是指断路器在运行过程中 出现异常或失效，导致电路无法正常 断开或闭合。
预案的定期评估
01 定期对断路器故障应急预案进行评估，确保预案 的可行性和有效性。
02 对预案进行风险评估，识别潜在的安全隐患和不 足之处。
03 评估预案的响应时间、资源调配和协调配合等方 面，提高预案的执行效率。
预案的修订与完善
01
根据预案的评估结果，及时修订和完善预案，提高预案的针对 性和实用性。
故障的危害与影响
设备损坏
断路器故障可能导致设备 损坏，影响电力系统的稳 定运行。
停电影响
断路器故障可能导致停电 ，影响用户的正常生产和 生活。
安全风险
断路器故障可能引发火灾 、爆炸等安全事故，危及 人身和财产安全。
02
断路器故障应急处理流程
故障发现与报告
故障发现
工作人员在巡视设备时，应密切关注 断路器的运行状态，如发现异常应及 时上报。
27.5kV断路器事故分析
主接线图如图 1。系统正常动作过程 ：当列车驶入换相区时， 1K 开关合闸，中性区由主变 T1 供电，当列车驶入中性区后通 过传感系统发出 1K 开关分闸 2K 开关合闸命令，中性区导为 由主变 T2 供电。正常状态时备用开关 1KB 及 2KB 分别处于 分闸状态不参与系统的正常切换。只有主用开关 1K 或 2K 发 生故障时，此时备用开关 1KB 或 2KB 投入运行变成主用开关
2019年第2期
2019 No.2
运行与维护
Operation And Maintenance
电力系统装备
Electric Power System Equipment
27.5 kV断路器事故分析
李巧玲1，于改苗2，张波峰2 （1.ABB中国有限公司，福建厦门 33）
［摘 要］分析了一起27.5 kV 真空断路器在投运前试验时开关发生爆炸的原因。 ［关键词］27.5 kV 真空断路器 ；灭弧室真空度 ；事故 ［中图分类号］TM561 ［文献标志码］A ［文章编号］1001–523X（2019）02–0089–02
Accident Analysis of 27.5 kV Circuit Breaker
动作，1K 或 2K 开关退出运行，进行检修。 事故经过 ：1K 开关在列车驶入换相区时，合闸正常，列
车进入中性区后，1K 开关分闸成功，在 2K 开关闭合时，1KB 备用开关爆炸，主开关 1K、2K 正常。T1、T2 主变开关跳闸， 并重合不成功，将冷备用开关投上后，系统正常。
126 kV
126 kV
Li Qiao-ling，Yu Gai-miao，Zhang Bo-feng
一起断路器反复合闸事件分析及其解决方案
一起断路器反复合闸事件分析及其解决方案在电气系统中，断路器是一种用于保护电路免受过载和短路等故障的重要设备。
然而，在实际运行中，有时会出现断路器反复合闸的情况，这可能会给电气系统带来安全隐患和运行问题。
因此，对断路器反复合闸事件进行分析并提出解决方案显得至关重要。
一、断路器反复合闸事件分析1.可能原因：（1）过载：当电路负载超过断路器的额定容量时，断路器会自动跳闸，形成过载保护。
但是如果负载问题没有得到解决，断路器合闸后又会因为过载而再次跳闸，导致反复合闸；（2）短路：短路故障会导致断路器跳闸，但一旦解决了短路问题，断路器可能会再次合闸。
如果短路问题没有得到完全解决，断路器就可能反复合闸；（3）断路器故障：断路器本身存在问题，例如机械故障、电气故障等，会导致断路器反复合闸；（4）环境因素：环境温度、湿度等因素可能影响断路器的正常运行，导致断路器反复合闸。
2.安全隐患：断路器反复合闸不仅会影响电气系统的正常运行，还可能造成设备损坏、安全事故等严重后果。
反复合闸过程中可能产生电弧，存在火灾风险；同时，频繁的断路器跳合也会影响电气设备的寿命并增加维护成本。
二、解决方案1.排除负载问题：首先需要检查电路的负载是否超载，如果是过载导致的断路器反复合闸，需要对负载进行合理分配或升级断路器容量，以避免过载问题。
2.解决短路故障：如果是短路问题导致的断路器反复合闸，需要及时排除短路故障，并确保短路问题完全解决后再合闸，以避免再次跳闸。
3.检修断路器：定期对断路器进行检修和维护，排除可能存在的机械故障、电气故障等问题，保证断路器的正常运行。
4.改善环境条件：对电气系统周围的环境条件进行改善，如控制环境温度、湿度等因素，避免环境对断路器的影响，减少断路器反复合闸的可能性。
5.更新设备：如果断路器已经老化或使用时间过长，考虑更新换代，选择性能更好、可靠性更高的断路器，以提高电气系统的安全性和稳定性。
总之，断路器反复合闸是一种常见的电气故障现象，需要及时分析原因并采取相应措施加以解决。
根据以下情景写出一篇低压配电柜断路器爆炸的事故报告
根据以下情景写出一篇低压配电柜断路器爆炸的事故报告事故报告：低压配电柜断路器爆炸一、事故概述：我们公司位于某市某区的工厂，在2021年某月某日发生了一起低压配电柜断路器爆炸的事故。
事故共造成3人受伤，损失严重。
二、事故经过：事故发生在工厂的生产车间，当时车间内正常进行生产作业。
突然，从低压配电柜传来一声巨响，随即伴有火花和浓烟，引起了工人的恐慌。
到场的工作人员迅速采取应急措施，疏散工人并联系了消防部门。
事故现场迅速得到控制，但柜体和配电设备已经受到了严重破坏。
三、事故原因：经初步调查和分析，事故的原因是低压配电柜内的断路器爆炸。
以下是可能导致事故原因的初步分析：1. 设备老化：断路器使用了较长时间，可能由于长时间使用以及缺乏定期维护，导致设备老化，出现故障或失效的可能性增加。
2. 电路负荷过大：配电柜可能在生产作业时承受超过其承载能力的电路负荷，导致断路器内部过热，从而引发爆炸。
3. 断路器质量问题：可能存在制造过程中的质量问题，如原材料、焊接等方面的不合格或缺陷。
四、事故损失：1. 人员伤亡：事故造成3名工人受伤，其中1人受伤较重，需紧急送往医院进行治疗。
另外两人的伤势较轻。
2. 财产损失：低压配电柜和内部的配电设备损坏严重，需要更换和修复。
此外，事故带来的停工和生产中断也给工厂带来了较大的经济损失。
五、事故处理措施及改进建议：1. 紧急救援：工厂及时采取紧急救援措施，疏散人员，拨打120急救电话，并第一时间联系消防部门，确保事故现场得到有效控制并救治伤者。
2. 安全检查：对所有低压配电柜及相关设备进行全面安全检查，排除其他潜在隐患，确保设备安全可靠，避免类似事故再次发生。
3. 定期维护：加强设备的定期维护和检修，及时更换老化、损坏的设备，确保设备运行在最佳状态。
4. 加强员工培训：加强对所有员工的安全意识培训，教育员工正确使用设备并提醒注意设备安全操作规程。
5. 合理分配电路负荷：确保低压配电柜及设备负荷不超过其额定承载能力，合理分配电力资源，尽量避免过载情况的发生。
断路器及隔离开关异常及事故处理
断路器及隔离开关异常处理一、断路器异常处理1．SF6断路器SF6气体压力低的处理①断路器SF6气体泄漏引起如断路器SF6气体漏气，压力不低于闭锁值时,但发出“SF6气体压力过低”报警信号，则说明有压力异常,应记录记录压力值,此时应并加强监视，并通知相关部门处理。
如断路器SF6气体严重漏气，压力低于闭锁值并发出闭锁信号时，不能对断路器进行分合闸。
应立即断开该断路器操作电源，与调度联系将负荷转移出去，并采取措施将故障断路器隔离。
处理前室内应开启通风装置，待15min后可进入,接近设备时应戴防毒面具及穿防护服。
②SF6气体密度继电器或表计失灵引起将表计的数值与当时环境温度折算到标准温度下的数值比较判断,确认SF6断路器压力低因密度继电器故障原因、表计指示不正确原因引起，应通知专业人员处理。
2．断路器拒绝合闸的处理①控制或合闸电源消失：如果是控制电源空开（熔断器）或合闸电源空开（熔断器)跳开（熔断），应合上（更换）控制电源空开（熔断器）或合闸电源空开(熔断器），正常后，对断路器进行合闸;如果是控制或合闸回路其他原因引起，且不能查找到故障或查到故障后运行人员不能处理的，应通知专业人员处理。
②就地操作切换开关在“就地”位置：将操作切换开关由“就地”位置切换至“远方位置。
③直流母线电压过低：调节蓄电池组端电压，使电压达到规定值.④SF6压力过低闭锁：确认SF6气体压力过低后，应通知专业人员处理,在未处理正常前,严禁对断路器进行合闸操作.⑤液压压力过低闭锁：确认液压压力过低后，应通知专业人员处理,在未处理正常前，严禁对断路器进行合闸操作.⑥弹簧未储能：若是储能电源空开跳开,应立即合上储能电源空开进行储能，如其他原因不能查找但又及需送电的,应断开储能电源开关后进行手动储能,储能正常后即可进行合闸，若弹簧储能系统零部件故障不能手动储能则通知专业人员处理。
⑦其他不能处理的故障：作缺陷上报调度及相关部门,通知相关专业人员处理。
一起6kV断路器短路故障的原因分析及处理
一起6kV断路器短路故障的原因分析及处理〔摘要〕本文通过一起6kV母线上的断路器铜排接触面不良引发6kV母线短路造成的跳闸，从而导致了#5机厂用6kV B段母线供电中断的事例，经过对事故进行分析，采取了有效的整改措施，来提高整个机组的安全系数。
〔关键词〕三相短路；弧光保护；接触不良；铜排一、事件经过2020年9月3日，C厂#5号机组带190MW负荷运行，6kV储能进线C675开关接在#5机组6kV B段母线运行，带储能二期系统进行1.1倍额定电流充电试验，电流635A，充电2分钟后。
于下午17点46分59秒，#5机6kV B段发生单相接地转三相短路故障，一次最大故障电流23.775kA。
#5机6kV B段母线弧光保护动作跳#5机6kV B段进线6252开关，同时闭锁#5机6kV B段快切，#5机6kV B段失压，#5机脱硫6kV失压自动切换至#6机运行。
#5炉MFT保护动作，机组负荷由190MW降至33MW，按MFT灭火不跳机处理，逐步恢复负荷。
二、检查情况（一）保护动作情况因#5机故障录波器未接入对时系统，分析报告采用#5机ECMS系统时间。
#5机故障录波器时间比#5机ECMS系统约快12秒。
2020年9月3日下午17点46分53秒，#5机故障录波器#5机6kV B段母线压突变量第一次启动，持续约180ms后电压恢复正常，根据波形分析为C相接地故障。
由于高厂变分支过流I段时间定值为0.5s，高厂变分支零序过流I段时间为1.5s，故障持续时间未达到保护定值，高厂变分支后备保护正确不动作。
2020年9月3日下午17点46分59秒，#5机故障录波器#5机6kV B段母线压突变量第二次启动，故障持续时间约185ms。
根据波形特征，故障由C相接地发展成三相短路。
由于故障持续时间未达到保护定值，高厂变分支后备保护正确不动作。
根据ECMS系统历史记录，17点47分00秒，#5机6kV B段母线弧光保护动作。
KYN28开关柜故障案例分析及预防措施
开关柜故障案例分析及预防措施8.1 案例一凝露引起10kV高压开关柜闪络8.1.1 案例介绍某110kV变电站10kVII段母线所带某出线过电流I段保护动作跳闸。
现场检查发现，该出线开关柜前门被冲开，后柜门及开关柜侧面严重变形，观察窗玻璃破碎，开关柜的上防爆封板被冲开。
10kVII段母线停运后，手动打跳故障出线断路器。
运维人员现场检查设备，发现该开关柜的出线室支柱绝缘子上端的铜母线排A、C相端部烧损严重，绝缘子有沿面闪络痕迹，铁构架表面均有明显的电弧灼伤痕迹（见图8-1）。
断路器手车线路侧A相动触头已经烧掉，C相动触头也即将脱落，母线侧B相动触头烧损较严重（见图8-2）。
柜内TA绝缘试验正常。
现场发现出线室内凝露现象严重，高压室内相对湿度为86％。
8.1.2 案例分析故障开关柜出线室支柱绝缘子上端的铜母线排A、C相端部都有电弧灼伤痕迹，且绝缘子沿面有闪络和对地放电痕迹，表明发生了接地短路故障，故障点在TA的线路侧。
复合绝缘材料与瓷绝缘相比，憎水性较差，空气湿度大时，复合外套表面吸潮凝露，导致表面泄漏电流增大，介质表面的游离电子增加，引起传导电流也增加，绝缘电阻便相图8-1 出线室支柱绝缘子烧损情况应降低；绝缘下降到一定程度，引起沿面放电闪络，发生接地、弧光短路。
出线室内的A、C相支柱绝缘子是本次事故的故障点。
图8-2 断路器手车动触头烧损情况事故发生时，10kV高压室电缆隧道内有存水，开关柜电缆出线孔密封不严，高压室内相对湿度为86％，出线室的支柱绝缘子为复合有机绝缘，核对其爬电比距仅为18.6mm/kV，低于规程规定值（有机材料绝缘不小于20mm/kV）。
支柱绝缘子复合外套表面凝露、爬电比距不够是导致事故的直接原因。
由图8-2可以看出，断路器手车线路侧A、C相动触头和母线侧B相动触头烧损严重。
瞬间的电弧能量不足以使铜触头烧掉，可见运行中动、静触头早已存在严重的接触不良缺陷，时间稍长即会造成触头紧固压力弹簧退火，触指压力减小，引起发热，发热进一步增大了接触电阻，加剧了接触部分的氧化和发热程度，导致触指对静触头之间放电，灼伤接触表面，造成触头有效接触面积减小，形成了恶性循环。
6kV真空断路器操作中短路原因分析及处理
6kV真空断路器操作中短路原因分析及处理【摘要】以某电厂一次6KV真空断路器操作中短路电弧伤人事故为例，分析了导致事故发生的原因，提出了应对策略，供处理类似问题时参考。
【关键词】6kV真空断路器；短路；电弧；伤人0 引言6kV真空断路器在送电过程中，如发生短路故障，将严重威胁人身及设备安全，影响安全生产。
本文根据某电厂6kV真空断路器操作中短路电弧伤人事故，分析了送电过程中发生短路的原因，提出了相应治理措施。
1 设备概况HS型6kV真空断路器，主要参数：额定电压：6.3kV；额定电流1250kA；额定开断短路电流：40kA ；短路关合电流：100kA；相间和对地距离为125mm。
2 事故发生过程某电厂6kV3段母线停役检修，检修工作结束后，母线及所属开关均由检修改至冷备用状态。
3名电气值班员持票到现场逐项操作。
6kV3段母线充电正常后，操作人员准备将该母线上的设备逐一送电。
当操作第一个设备，将开关小车由试验/检修位置推至工作位置过程中，突发开关短路故障，喷出的高温气流将小车冲回试验/检修位置，并灼伤了2名值班员。
事故发生后，专业人员到现场后看到，故障开关小车处在试验/检修位置，开关处于分闸状态，控制电源未送，经厂家确认分闸指示符合开关实际状态。
故障小车面板上侧两只M5螺丝被拉断，面板向外打开约30°状态，开关仓上部面板有明显碳黑痕迹，部分塑料构件有熔化现象。
隔绝该母线电源后，在安监人员的监护下，将故障开关小车拉出仓外检查，柜体上侧静触头盒内三个静触头均有烧损现象，尤其A，B 两相较严重。
目测静触头盒表面没有明显的击穿及放电痕迹。
下侧静触头盒内静触头及绝缘均无明显烧损痕迹。
由于短路电弧作用造成安全活门起落轨道局部变形导致活门板没有下落关闭。
检查开关小车动触头，上侧三个触头烧损严重，其中A相尤为严重，约1/3 接触片已熔化脱落，紧固弹簧也熔化脱落，导电臂外侧绝缘后罩盖已烧损熔化。
B相触头触片前端部有烧熔痕迹但尚未脱落，紧固弹簧亦已烧熔脱落，导电臂外侧绝缘后罩盖己与A相一样烧损熔化。
SF6断路器爆炸事故的原因分析及防范措施
SF6断路器爆炸事故的原因分析及防范措施摘要：断路器是电力系统中最重要的电气原件之一，在运行过程中断路器承受的电流比较大，且对绝缘水平要求较高，当断路器通过电流大于限制电流或绝缘击穿放电时都有可能导致断路器爆炸事故的发生。
本文深入分析了一起SF6断路器爆炸事故的原因，并且提出相关的防范措施，以供同行参考。
关键词：SF6断路器；爆炸事故；原因；措施1.现场检查情况1.1一次设备检查5623断路器C相灭弧室瓷套粉碎性炸裂，动、静触头有明显电弧烧蚀痕迹。
5623断路器C相处于分闸位置。
1.2保护装置及故障录波器动作检查1.2.1保护装置动作情况。
故障发生后，5623滤波器零序过流保护动作，发启动失灵信号；母线保护收到失灵动作信号后，开始计时，延时7s跳开进线开关，切除故障断路器上级电源。
1.2.2故障录波器检查。
19:30:00.513ms时刻5623开关三相分闸到位，且已熄弧。
在断路器开断后70ms、79ms时刻分别发生两次击穿重燃。
19:30:09.827ms时刻两套滤波器保护零序过流Ⅱ段动作，A、B两相均无电流，而C相电流为稳定持续的正弦波。
故障录波显示整个故障时序如图1。
2.故障原因分析2.1原理分析5623断路器负载为并联电容器，当断路器分闸时，电容器组电压为母线电压，相位与母线电压相反，此时，断路器两端承受电压为母线交流电压和电容器直流电压之差。
对于500kV断路器而言，此时断口间恢复电压约为900kV。
2.2灭弧室爆裂原因分析2.2.1灭弧室瓷套爆炸起因。
断路器运行过程中，频繁操作导致动、静触头之间摩擦产生少量金属粉尘。
当金属粉尘积累到一定程度，在分闸运动时受喷口吹气作用，在高压气流及电磁场作用下，积聚在断口附近的金属屑的位置会随之变化，引起灭弧室内电场畸变，导致5623断路器母线侧灭弧室内从静主触头起沿瓷壁发生贯穿性击穿。
当母线侧灭弧室击穿后，滤波器侧灭弧室承受两倍（一个断口承受两个断口的电压）的电压，引起静触头对瓷壁的击穿，进而导致瓷套炸裂。
真空断路器爆炸事故
1变电站基本情况该站是巴东县电网中一座建设规模比较小、主变容量较小、地理位置比较偏远的35kV变电站。
该变电站配备一台主变，型号为S9-1250/35；35kV进线通过户外隔离开关直接接到35kV高压开关柜，10kV出线共四回，高压设备全部采用的户内高压开关柜，主变高压开关柜型号是：KYN10-40.5金属封闭铠装移动式高压开关柜。
主变10kV出线开关柜型号是：XGN2-10。
综合自动化设备（保护设备、监控系统）采用Builder系列设备。
该变电站按少人值班形式设计安装。
电气主接线图见图1。
2事故的经过及其处理事故前的运行方式：事故前，系统正常运行。
该站35kV、10kV母线、主变均正常运行，该站3条10kV出线对外供电，一条10kV线路因机械闭锁故障待检修后供电。
事故前主变实际负荷200kW左右。
事故过程及处理。
据当班人员介绍：2005年4月24日15：40左右，因10kV 出线2的开关柜机械闭锁故障，需要停电检修，因处理故障时与10kV母线安全距离不够，为了保证安全，需要将主变低压侧断路器跳开，值班人员先跳开10kV101断路器，在拉开1011隔离开关后，忽然听见该开关柜内有“吱吱”的放电声音，接着发生震耳的爆炸声和强烈的电弧光，开关柜内火光冲天，整个高压室内烟雾弥漫，数秒钟后，主变发出刺耳的尖叫声，主变压力释放器动作喷油，持续数秒钟后，上一级变电站线路速断保护动作跳闸，将该故障设备退出系统，导致全站供电中断。
值班人员迅速拉开35kV进线隔离开关，关闭全站所有直流电源，并将有关事故情况迅速上报调度及公司各级领导。
图1电气主接线图事故以后，对事故现场进行了认真的检查，事故造成主变低压侧开关柜彻底报废：101断路器真空泡爆炸（断路器在开位，开关的动、静触头间没有发现因分断容量不够所造成的电弧熔化的痕迹）、1011隔离开关（在开位、没有明显的带负荷拉合隔离开关电弧烧毁的现象）及引线灼伤。
主变低压侧开关柜内10kV 电流互感器及101断路器下端母排及支持瓷绝缘子灼伤。
一起断路器越级跳闸故障的原因分析与处理
33第11卷(2009年第8期)电力安全技术平圩发电厂是一座燃煤电厂，装机容量2×600MW ＋2×640MW ，发电用煤主要靠铁路运输。
在铁路运输不能保证机组用煤与存煤的需要时，采用汽车运煤。
在该公司的4号门除安装有铁道衡外，还安装有汽车衡。
在铁道衡、汽车衡的上部各安装一套煤样采集设备，以对火车、汽车来煤进行全面检测。
2008-09-27，在该公司汽车衡煤样采集室发生一起断路器越级跳闸事件。
下面阐述当时的处理过程并对故障原因进行分析。
1系统说明限于篇幅，将原电气接线图绘制成如图1所示的简图。
在进线电源开关柜内安装有总电源开关QF00，以及其下口的4个负荷开关：采样机电源开关QF01、室内外照明及空调电源开关QF02、检修电源QF03、备用电源开关QF04。
在采样机控制柜内安装有总电源开关QF05(电源取自QF01的下口)，QF05的下口接有大车电源开关QF1、小车电源开关QF2、采样头升降电源开关QF3、采样旋转电机电源开关QF4、集料斗电源开关QF5、给料机运行王萍（平圩发电有限责任公司，安徽淮南232089）一起断路器越级跳闸故障的原因分析与处理电源开关QF6、给料机摆动电源开关QF7、料斗插板电源开关QF8、破碎机电源开关QF9、缩分电源开关QF10、集样器电源开关QF11以及行车照明、控制柜内的用电设备等。
图1电气接线简图该机的整机功率为40kW ，各主要负荷的功率如下：大车电机的功率为2×2.2kW ，小车电机的功率为3kW ，采样升降电机的功率为4kW ，采样旋转电机的功率为15kW ，集料斗电机的功率为0.12kW ，给料机运行电机的功率为0.37kW ，给后迅速形成总指挥部和现场指挥部点面结合、全面指挥的应急体制，第一时间稳定员工情绪，组织生产恢复和生活自救工作；完善地震应急预案及各项专项预案，从单一救灾向综合应急管理提升；积极联合、动员当地群众进行垮坝应急预案的演练，做到主动应对危机事件。
一起GIS断路器内部灭弧室故障案例分析与处理
一起GIS断路器内部灭弧室故障案例分析与处理摘要：介绍了一起GIS断路器内部灭弧室故障案例的分析与处理过程，首先对故障案例进行了简单的描述，并对事故原因进行详细的分析，得出内部灭弧室烧蚀故障是由于绝缘拉杆受潮后绝缘性能下降导致，经过更换绝缘拉杆以及其他灭弧室零部件，完成了故障缺陷的处理。
通过对案例分析，对解决类似问题起到一定的借鉴作用。
气体绝缘金属封闭开关设备（简称GIS），利用了SF6气体的高绝缘性能，将断路器、隔离开关、电流互感器、电压互感器、避雷器等多种设备以及母线组合在一起，具有占地面积小、维护工作量少、安装简便等优点，在电力系统中广泛应用，但由于结构复杂，一旦出现故障，对供电系统影响范围大、会造成较大的不良影响。
关键词：GIS；组合电器；断路器；灭弧室故障1、故障概况某220kV变电站采用了220kVGIS设备，户外布置，断路器机构为全弹簧操动机构，共4回进线、3回出线，1个母联间隔。
在按计划进行2#间隔（出线间隔）倒送电调试作业时合闸操作，送电后约4min发生接地短路故障。
故障持续时间约400ms，短路电流约11kA。
故障造成全站停电，2#间隔A相灭弧室内部压力增大，防爆膜破裂。
抢修团队通过对故障现场进行勘查，与现场运行人员讨论，并结合故障期间的录播图，对现场情况作出初步判断，得出以下结论：故障位置位于断路器灭弧室,但未影响相邻其他元件隔离开关及电流互感器内部元件,故障对电流互感器及隔离开关盆式绝缘子是否产生影响，需对设备解体后才能作出准确判断。
现场检查情况如下:1.1设备外观检查断路器防爆膜盖板变形，壳体内壁发现有SF6白色粉尘物；气室压力降为零；断路器机构显示为分闸位置。
1.2断路器内部检查打开上盖后，发现绝缘拉杆爆裂，有一片飞到灭弧室静侧屏蔽上。
观察灭弧室位置在罐体中心，CT导体位置正常。
罐体下部法兰上堆积了大量固体块状物体，可见绝缘拉杆碎片；断路器灭弧室内部导体因烧蚀严重发生位移；下侧梅花触头烧损极为严重，罐体下部法兰上堆积了大量固体块状物体。
一起220kV断路器B相合后即分故障分析与处理
一起220kV断路器B相合后即分故障分析与处理摘要：220kV某变电站220kV母线由分列运行转并列运行方式变更过程中，220kV母联212断路器同期合环后跳闸。
经检查后发现220kV母联212断路器B相在合闸后出现“合后即分”现象，导致220kV母联212断路器三相不一致保护动作后分闸。
关键词：变电站；断路器；弹簧操作机构；合后即分1前言在电网中，高压断路器有着重要作用，在电网故障时可以配合继电保护及自动装置自动分、合闸，快速切除故障，在正常运行方式下配合开、断负荷电流。
目前220kV较为常用的是弹簧操作机构，但随生产质量、安装工艺、运行年限等因素影响，弹簧操作机构的断路器存在一定故障，如合后即分就是一种常见的故障，断路器在未接收到正常分闸指令后，即分闸，不能保持在正常合闸状态。
2断路器弹簧机构原理分析220kV某变电站212断路器采用的CT20机构结示意图。
从图中可以看出，合闸保持分闸脱扣系统主要由输出拐臂（2）、轴销（3）、合闸保持掣子（4）、合闸保持掣子复位弹簧（17）、滚子（5）、分闸触发器即分闸掣子（以下称：分闸掣子）（7）、分闸掣子复位弹簧（16）和分闸线圈（8）组成。
该系统由两级锁扣组成：第1级由合闸保持掣子（4）与输出拐臂（2）在轴销（3）处锁扣，第2级由分闸掣子（7）与合闸保持掣子（4）在滚子（5）处锁扣，图示情况为合闸位置且合闸弹簧已储能。
3断路器弹簧机构检查情况现场检查220kV某变电站212断路器B相弹簧操作机构外观，未发现明显异常痕迹。
之后，拆开B相合闸保持分闸脱扣系统（包括：分闸掣子、分闸掣子复位弹簧、合闸保持掣子、合闸保持掣子复位弹簧）进行检查，发现B相分闸掣子复位弹簧与厂家带的新弹簧不一样，具体为：B相复位弹簧为17匝，新弹簧14匝，再查发现，同一间隔的A、C相分闸掣子复位弹簧也为14匝。
用手轻压比较B相复位弹簧与A、C相及新复位弹簧，发现B相复位弹簧弹力相对偏软。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
断路器事故故障分析与处理案例本文介绍的断路器为弹簧储能操作机构27.5KV真空断路器。
1.事故案例1：断路器拒动特例：
①故障现象：断路器发生拒动故障后，检修人员现场试验正常；过一段时间，断路器从备用投入运行时又拒动，检修人员现场试验正常；请断路器厂家售后服务人员到现场调试两次，过一段时间，断路器投入运行时又拒动；断路器厂家请操作机构厂家人员到现场进行了一次调试，从此断路器再没有拒动。
②故障原因：a、断路器操作机构间隙配合、合闸弹簧调整不不合理。
B、断路器长时间不操作，各转动部分和脱扣器不灵活（油泥影响），第一次操作断路器拒动，但使脱扣器产生了位移，第二次操作断路器动作正常。
③处理措施：请操作机构厂家人员到现场进行调试。
长时间不用的断路器必要时进行分合闸2次。
2.事故案例2：真空灭弧室真空度降低故障：
真空度降低将严重影响真空断路器开断短路电流的能力和极间绝缘水平，并导致断路器的使用寿命急剧下降，严重时会引起真空灭弧室爆炸。
①故障现象：运行人员巡视时，听到断路器真空灭弧室范围由放电声，但闻不到臭氧味，断路器在备用断开状态。
将断路器手车摇出时，拉弧放电声比正常大。
②故障原因：将断路器手车操作到室外检修位车上，用真空测试仪对断路器真空灭弧室进行真空度测试，真空度由正常值10-6降低到了10-1，给断路器加交流耐压试验，电压升到20KV 时真空灭弧室极间击穿放电，远小于标准值42KV。
因此说明断路器真空灭弧室真空度降低，造成灭弧室内极间放电。
③处理措施：A. 立即更换真空灭弧室。
B. 在进行断路器定期停电检修时，必须使用真空测试仪对真空灭弧室进行真空度的定性测试，当真空灭弧室真空度降低到10-4时，要对真空灭弧室进行交流耐压试验，耐压试验合格后监视运行；当真空灭弧室真空度降低到10-3时，再对真空灭弧室进行交流耐压试验，耐压试验不合格后，更换真空灭弧室。
