交流接触器自锁正转控制线路
交流接触器接线图图解
交流接触器接线图图解第一、交流接触器在电动机直接启动电路中的应用直接启动是低压电动机最基本的启动方式，应用范围很广，一般中小企业和农村的农副产品加工多使用这种启动方式。
所谓低压电动机．通常是指额定电压为380V或660V的异步电动机。
功率22kW及以下的电动机可采用直接启动方式，选用交流接触器作主开关，不推荐用胶盖开关合闸启动。
那样安全性较差，曾发生过弧光烧人的事故。
电动机直接启动的一次电路和二次电路分别见图l和图2。
图1图２所谓一次电路，是电动机绕组工作电流经过的电路元件和导线：二次电路是保证设备正常运行不可缺少的辅助电路．二次电路的主要功能有控制、测量、信号和保护等。
使电动机启动运行和停止运行的电路是二次电路的控制功能电路；电压、电流、功率及功率因数等电参数的测量显示是其测量功能；运行和停止指示灯、异常报警声响等是二次信号回路的电路元件：热继电器、电动机保护器等元件可以实现电动机保护功能。
下面具体分析电动机直接启动电路的工作过程。
图１中，三相电源的火线(相线)Ll、L2和L3接在隔离刀开关QS上端。
QS 的作用是在检修时断开电源．使受检修电路与电源之间有一个明显的断开点，保证检修人员的安全。
FU是一次回路的保护用熔断器。
准备启动电动机时，首先合上刀开关QS，之后如果交流接触器KM主触点闭合,则电动机得电运行：接触器主触点断开，电动机停止运行。
接触器触点闭合与否．则受二次电路控制。
图2中．FUl和FU2是二次熔断器． SBl是停止按钮．SB2是启动按钮．FH是热继电器的保护输出触点。
按下SB2。
交流接触器KMl的线圈得电，其主触点闭合，电动机开始运行。
同时，接触器的辅助触点KMl-1也闭合。
它使接触器线圈获得持续的工作电源，接触器的吸合状态得以保持。
习惯上将辅助触点KMl一1称做自保(持)触点。
电动机运行中．若因故出现过流或短路等异常情况，热继电器FH(见图1)内部的双金属片会因电流过大而热变形，在一定时限内使其保护触点FH(见图2)动作断开，致使接触器线圈失电，接触器主触点断开，电动机停止运行，保护电动机不被过电流烧坏。
点动、自锁控制线路
交流 接触器
电机 停转
KM
工作原理： 启动： 按下SB2——KM线圈得电——KM主触头闭合 KM辅助常开触点闭合——电 动机启动连续运转 停止：
按下SB1——KM线圈失电——KM主触头断开
KM 辅助常开触头断开—— 电动机失电停止转动
分析： 当松开启动按钮SB2后，SB2的常开触头虽然处于 断开状态，但接触器KM的辅助常开触头闭合时已 经将SB2短路，使控制电路仍然保持接通，接触器 KM继续得电，电动机M实现了连续运转。 自锁：当启动按钮松开后，接触器通过自身的辅助 常开触头使其线圈保持得电的作用。 位置：与启动按钮并联
正。
比较电路
1、三相笼型异步电动机单向直接启动电路
(2) 接触器控制
L1 L2 L3 FU2 QS FU1 FR
停车 按钮
起动 按钮
SB1
KM
SB2
KM
自保持
FR U V M 3~ W FU2 KM
热继电器
FR
单向直接启动接触器控制线路
1、三相笼型异步电动机单向直接启动电路 3～ 停车按钮 开关QS
思考：
当按下图中的停止按 钮SB1，电动机失电 停转后，松开SB1使 其触头回复闭合，电 动机会不会自动重新 启动？为什么？
答案：
在按下停止按钮SB1切断电路时，接触器KM失 电，其自锁触头已经断开解除了自锁，而这时 SB2也是断开的，所以当松开SB1按钮使其常闭 触头恢复闭合后，接触器也不会自行得电，电动
思考与练习 1、用两个复合式按钮设计电动机“正反转” 控制电路。
2、如何实现电机的自动往复运动？
计与调试 2.3 电动机“Y-△转换”控制线路的设
知识点： ★三相异步电动机“Y-△转换”控制线路的工作原理 ★时间继电器的工作原理 技能点： ★三相异步电动机“Y-△转换”控制线路的接线、安装、调试 ★时间继电器的使用和接线方法

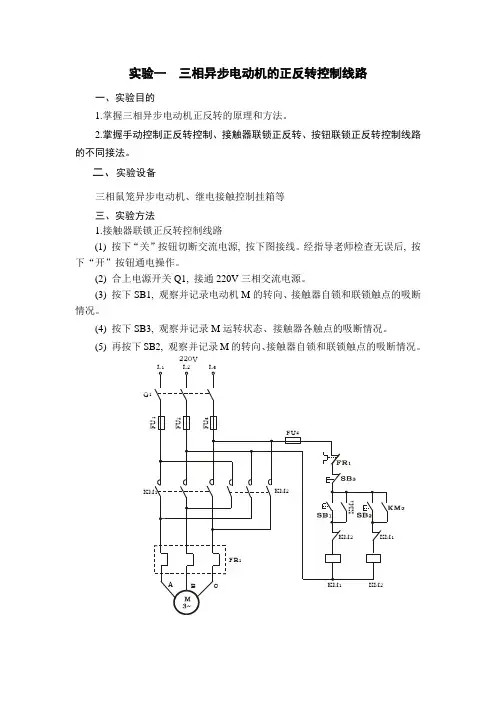

(完整word版)实验一--三相异步电动机的正反转控制线路
实验一三相异步电动机的正反转控制线路
一、实验目的
1.掌握三相异步电动机正反转的原理和方法。
2.掌握手动控制正反转控制、接触器联锁正反转、按钮联锁正反转控制线路的不同接法。
二、实验设备
三相鼠笼异步电动机、继电接触控制挂箱等
三、实验方法
1.接触器联锁正反转控制线路
(1) 按下“关”按钮切断交流电源, 按下图接线。
经指导老师检查无误后, 按下“开”按钮通电操作。
(2) 合上电源开关Q1, 接通220V三相交流电源。
(3) 按下SB1, 观察并记录电动机M的转向、接触器自锁和联锁触点的吸断情况。
(4) 按下SB3, 观察并记录M运转状态、接触器各触点的吸断情况。
(5) 再按下SB2, 观察并记录M的转向、接触器自锁和联锁触点的吸断情况。
220V
图1 接触器联锁正反转控制线路
3.按钮联锁正反转控制线路
(1)按下“关”按钮切断交流电源。
按图2接线。
经检查无误后, 按下“开”按钮通电操作。
(2) 合上电源开关Q1, 接通220V 三相交流电源。
(3) 按下SB1, 观察并记录电动机M 的转向、各触点的吸断情况。
(4) 按下SB3, 观察并记录电动机M 的转向、各触点的吸断情况。
(5) 按下SB2, 观察并记录电动机M 的转向、各触点的吸断情况。
四、分析题
1.接触器和按钮的联锁触点在继电接触控制中起到什么作用？
Q 1
220V。
实验三 三相异步电动机接触器自锁正转控制线路的联接
实验三三相异步电动机接触器自锁正转控制线路的联接一、实验目的：通过对三相鼠笼式异步电动机接触器自锁正转控制线路的安装和接线，掌握三相鼠笼式异步电动机接触器自锁正转控制线路的接线和实际操作方法。
加深对电气控制系统各种保护、自锁、互锁等环节的理解。
二、实验设备1、三相交流电源（线电压220V）。
2、鼠笼式异步电动机（三角形接线）1台。
3、交流接触器（实验板上）2个。
4、按钮（实验板上）3个。
5、交流电压表（0-500V）1个。
三、实验内容三相鼠笼式异步电动机接触器自锁正转的线电压为220V，电动机采用三角形接法，接线图如图9.1所示。
四、实验步骤1、认识各电器的结构、图形符号、接线方法；抄录电动机及各电器铭牌数据；并用万用电表Ω档检查各电器线图、触头是否完好。
2、接触器自锁正转控制线路。
断电情况下，按图进行接线，经指导老师检查后，方可进行通电实验操作。
3、通电实验操作。
（1）开启控制屏电源总开关，按启动按钮，调节调压器输出，使输出线电压为220V；（2）按正向起动按钮SB1，观察并记录电动机的转向和接触器的运行情况；（3）按急停按钮SB2，观察并记录电动机的转向和接触器的运行情况；（4）实验完毕，按控制屏停止按钮，切断三相交流电源。
五、实验注意事项1、接通电源后，按起动按钮(SB1)，接触器吸合，但电动机不转且发出“嗡嗡”声响；或者虽能起动，但转速很慢。
这种故障大多是主回路一相断线或电源缺相。
2. 接通电源后，按起动按钮(SB1), 若接触器通断频繁，且发出连续的劈啪声或吸合不牢，发出颤动声，此类故障原因可能是：(1) 线路接错，将接触器线圈与自身的动断触头串在一条回路上了。
(2) 自锁触头接触不良，时通时断。
(3) 接触器铁心上的短路环脱落或断裂。
(4) 电源电压过低或与接触器线圈电压等级不匹配。
六、思考题1．在电动机接触器自锁正转控制线路中，接触器常开触头如何实现自锁功能。
2、在控制线路中,短路、过载、失、欠压保护等功能是如何实现的? 在实际运行过程中,这几种保护有何意义?作业：实验后按要求写好实验报告上交。
交流接触器的工作原理和详细接线法
交流接触器的工作原理和详细接线法
交流接触器的工作原理：
当线圈中通过电流时，线圈产生的磁场会使接触器的铁芯吸引到线圈处，同时压缩机械弹簧力，从而闭合接点。
当线圈中停止通过电流时，磁场消失，机械弹簧力使铁芯退回原位，接点断开。
将负载接入常开接点，并将电源与负载的另一端相连，通过控制交流接触器的线圈电流来控制电路的通断状态。
交流接触器的详细接线法：
1.准备接线材料，包括双芯电线、电气螺丝、灰膏、胶布、擦纸及压接端子等。
2.将聚乙烯绝缘双芯电线通过电气螺丝连接到接触器，使其同分相的电极连接线芯与相同的绝缘接头，并
在其外壳上用灰膏将电线和接头紧密结合。
3.用压接端子将双芯电线压进接触器，然后再用灰膏将接头和线芯进行紧密包裹，以防止开路链接。
4.将接触器接在控制电路里，确保电源电路保持稳定，检查操作电路，具备标准电路连接。
5.擦拭接触器各部位的绝缘，保持接触器的清洁，防止灰尘和污染物损坏接触绝缘。
6.用胶布包裹接触器，保护接触绝缘，防止灰尘污染，并防止水分抵达接触器。
1。
交流接触器联锁正反转控制电路
按钮联锁的正反转控制线路
QF FU1
FU2
按
L1 L2
L3
钮
KM2常开 FR 辅助触点闭
合自锁
联
SB1
锁
KM2
KM1
正
SB2
KM1
SB3 KM2
反
KM2主触点
转
闭合
制
线
M 3~
KM1
KM2
路
电机反转
图
双重联锁的正反转控制线路
即在电路中即利用到了接触 器的互锁，又利用到了按钮的联 锁，实现了双重保护，使电路更 加安全。
三、交流接触器 用来接通或断开电动机 或其他设备的主电路
构成；主要由电磁铁和触点两部分组成， 触点又可分为主触点和辅助触点。
接触器技术指标：额定工作电压、电 流、触点数目等
返回
符号： 线圈
K
动合(常开)主M触点
动合(常开)辅助触点 动断(常闭)辅助触点
KM
KM K M
用于主电路 流 过的大电流 (需 加灭弧装置)
按钮连锁的正反转控制线路
利用按钮实现联锁控制，从而 使两个接触器线圈不能同时得 电，防止了主电路的短路事故
请自行设计利用 按钮互锁实现的 正反转控制电路
按钮联锁的正反转控制线路
QF FU1
FU2
按
L1 L2
L3
钮
联
锁
KM2
KM1
正
反
转
制 线
M 3~
路
图
FR
按下正转按
SB1
钮SB2
SB2
KM1
SB3 KM2
KM1 KM2
双重联锁的正反转控制线路
交流接触器自锁原理
交流接触器锁原理交流接触器原理是得电吸合，主触点闭合导通，电机运行，本文介绍交流接触器自锁电路，什么是接触器自锁？首先我们来看下列图片。
1 .停止按钮停止按钮接线要接常闭触点，什么叫常闭？你们可以这样理解，停止按钮如果我们不按它，停止按钮一直是通的，按下停止按钮断开，松开停止按钮还是通的，这样很好理解吧2.启动按钮启动按钮我们接线要接常开触点，常开你也可以跟停止按钮一样理解，启动按钮我们不按一直是断开的，按动启动按钮，线路通，松开以后线路断开,启动按钮和停止按钮也就是一瞬间的断开和联通，这样理解吧3.熔断器，你可以把它当做一个保险丝，很好理解吧！原理介绍：图中我们可以看到断路器，接触器，两个按钮，一个停止按钮，一个启动按钮，既然是接触器自锁电路，我们用到启动按钮，既然能启动肯定要停止，所以我们用到停止按钮常闭。
接线步骤：断路器2p的，蓝色零线进接触的线圈A1 ,火线进红色按钮=停止按钮常闭，作用停止电路，经过停止按钮是常闭出来两根线，一根进接触器的辅助触点常开NO〔这里说明接触器L1-L2—L3 接触器主触点〕。
另一根进启动按钮的常开，作用启动。
启动按钮常开出线进接触器的线圈A2。
运行演示：按下启动按钮SB2,接触器线圈得电，同时接触器主触点闭合，辅助触点闭合。
主线路电源经过熔断器到接触器触点，到热继电器，到电路，接触器辅助触点闭合，这时接触器由于辅助触点闭合操纵电路一直得电。
原理解析：操纵电路，由于操纵电路串热继电器常闭触点，所以电源经过热继电器常闭接触器KM辅助触点，当我们按下启动按钮的时候，接触器辅助触点闭合电源经过接触器辅助触点到接触器线圈。
所以接触器一直得电运行，电机保持运行状态。
停止按下停止按钮SB1 ,操纵电路由于停止按钮常闭断开，所以整个操纵电路失电，接触器线圈失电，主触点回到初始状态，辅助触点回到初始状态，这就是接触器自锁电路。
如需要再次启动，按下启动按钮即可，工作流程如上面一样。
交流接触器连锁正反转控制接线图
交流接触器连锁正反转控制接线图为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。
线路分析如下：一、正向启动：1、合上空气开关QS接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。
二、反向启动：1、合上空气开关QS接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。
三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。
当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。
2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。
例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。
按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。
这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。
这样就起到了互锁的作用。
四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。
接触器和按钮双重联锁正反转控制线路
双重联锁的正反转电气控制线路(1) 电路组成：主电路、控制电路≡ I双重莊锁的正反转电气控制⅛⅛路(2)主要元器件：按钮、低压断路器、交流接触器(3)原理分析正转控制：按下正转按钮SB1 →接触器KM1线圈得电→ KM1主触头闭合→电动机正转，同时KM1的自锁触头闭合，KM1的互锁触头断开。
反转控制：按下反转按钮SB2→接触器KM1线圈失电→ KM1的互锁触头闭合→接触器 KM2线圈得电→从而 KM2主触头闭合，电动机开始反转，同时KM2的自锁触头闭合，KM2 的互锁触头断开。
接触器互锁：为了避免正转和反转两个接触器同时动作造成相间短路，在两个接触器线圈所在的控制电路上加了电气联锁。
即将正转接触器KM1的常闭辅助触头与反转接触器KM2的线圈串联；又将反转接触器 KM2的常闭辅助触头与正转接触器 KM1的线圈串联。
这样，两个接触器互相制约，使得任何情况下不会出现两个线圈同时得电的状况，起到保护作用。
按钮互锁：复合启动按钮SB1 , SB2也具有电气互锁作用。
SB1的常闭触头串接在 KM2 线圈的供电线路上，SB2的常闭触头串接在 KM1线圈的供电线路上，这种互锁关系能保证一个接触器断电释放后，另一个接触器才能通电动作，从而避免因操作失误造成电源相间短路。
按钮和接触器的复合互锁使电路更安全可靠。
1、双重联锁的正反转控制线路原理图:由于电机正反转的实现是通过改变电源相序来实现的。
因此，我们采用两个交流 接触器来进行换相，以达到控制电机的正转和反转的目的。
用两个按钮分别实现 正转和反转的控制，并把它们的常闭触点分别放在对方的控制回路里， 达到联锁 的目的。
线路工作原理图如下：FU22、分析双重联锁的正反转控制的工作原理： 合上电源开关正转启动：按下启动按钮SB1, KM1线圈得电，KM1主触头闭合，电机正转转动， 同时KM1辅助触点自锁，继续线圈供电。
同时联锁触点KM1常闭触点断开（禁止 KM2线圈得电，对反转进行联锁），电机继续正转转动。
任务5接触器自锁正转控制线路的安装与检修ppt课件
