讯号线特性阻抗相关知识
pcb阻抗板‘特性阻抗;基础知识
4.2.2.2 T1/B1 分别相连的测试线长一般为 100mm，线宽与板内生产板内阻抗线宽度一致，且线面盖阻焊 油墨；
d 4.2.2.3 T1-T2/T2-B2/B2-B1/B1-T1 的两个相邻孔中心距一般为 2.54mm; e 4.2.2.4 其中，T1 仅与 TOP 层阻抗测试线相连，T2 仅与 TOP 面第 2 层内层相连；B1 仅与 BOT 层阻抗测 r 试线相连，B2 仅与 BOT 层第 2 层相连。 te 阻抗条的设计图例：
深圳顺易捷科技有限公司
Shenzhen ShunYiJie Technology Co., Ltd.
5.3 CPU 载板的 TDR 测试
d Hioki 公司 2001 年六月才在 JPCA 推出的“1109 Hi Tester”，为了对 1.7GHz 高速传输 FC/PGA 载板在 Z0 方
面的正确量测起见，已不再使用飞针式（Flying probe）快速移动的触测，也放弃了 SMA 探棒式的 TDR 手动
3.3 但当上述微带线中 Z0 的四种变数（w、t、h、 r）有任一项发生异常，例如图中的讯号线出现缺口
e 时，将使得原来的 Z0 突然上升（见上述公式中之 Z0 与 W 成反比的事实），而无法继续维持应有的稳 UnRegister 定均匀（Continuous）时，则其讯号的能量必然会发生部分前进，而部分却反弹反射的缺失
4． 2 示意图说明：
4．2．1 阻抗线的位置
一般加在生产板 PNL 边上或在客户允许的前提下加在 SET 边上
4．2．2 阻抗线的规格说明
4．2．2．1 T1、T2/B1、B2 为四个 PTH 孔，一般为喷锡成形孔，成品孔径为 1.00mm 左右，RING（成品 焊环）要求为 0.16-0.20mm;
特性阻抗 ( 简介 )
特性阻抗假设一根完美电缆无限延伸，在发射端的频率阻抗称为 "特性阻抗"。
测量特性阻抗时，可在电缆的另一端用特性阻抗的等值电阻终接，其测量结果会跟输入信号的频率有关.. 特性阻抗的测量单位为奥姆(Ohm or Ω).在高频率一路提高时, 特性阻抗会渐近于固定值. 例如同轴线将会是50或75奥姆. 而对绞线(用于电话及网络通讯)将会是100奥姆(在高于1MHz时).远端串音串音是. 远程串音是在远程测量对绞线的输入端及接收间的噪声强度. 串音的单位是分贝(decibel or dB). 当电缆是由多对芯线组成时, 不同对绞线的组合也需要测量.衰减当信号由发生品通过电缆, 电线制品或其它零件到逹接收器前都会被减弱. 衰减便是测量这减弱的大小. 而这是信号强度在输入点和接收点的比例. 单位会是分贝(decibel or dB).近端串音近端串音是由近端测量输入端及接收间的噪声. 远程串音是在远程测量两对绞线的结果. 串音的单位是dB 当电缆是由多对芯线组成时, 不同对绞线组合也需要测量.延时为信号由导体的近端到逹远程的时间. 单位是十亿分之一秒(nanosecond or ns)电缆内所.有信号对都需加以测量延时差是指信号通过不同对线到逹时间的差异, 单位同样是十亿分之一秒. 而这经常是由延时结果中经常分析及计算得出回授损失回授损失是指待测物(电缆, 讯号源, 接收器或其它)的阻抗与标准阻抗的差距比 (这代表了讯)号反射的强度, 完美的匹配Return Loss Return Loss是无限大反应时间 (频宽)反应时间是测试对绞线或平衡在线的分差讯号(包括测试设备), 当数字讯号讯达到100%或0%这两个最高及最低点的时候, 在半时钟传输数字讯号会为喻为1及0来的.当我们使用TDR来测试反应时间时候, 应将时段的幅度调整得较为傻化, 这在测读取数据时更为准确. 在一般测试里头都是设定为20%及80%的幅度及波型平均化后来得出更稳定的数字.。
特性差动阻抗
( Data come-in) ( Impedance Control) ( Run-Card Issue)
阻抗控制設計 製作規範填寫 底片設計
( A/W Design)
基板,膠片管制( Material,Preperg Control) 壓合厚度管制 電鍍厚鍍管制 線寬蝕刻管制
(Laminate Thickness Control)
17
三、影响阻抗的因素：
项 目 内 容
影响阻抗因素
介质层厚度
介质常数
线 宽
铜 厚
线 距
防焊厚度
与阻抗值关系
正相关
负相关
负相关
负相关
正相关
负相关
需管控之制程
压 合
板材进料
线路,蚀刻
线路,电镀,刷 线路,蚀刻 磨
防焊
影响阻抗值范围 （单线）
4ohm/1mil
3-5ohm/0.5 4ohm/1mil 3ohm/1mil
一、什么是阻抗？
特性＆差动阻抗
阻抗知识简介：
随着电子设备的小型化、数字化、高频化和多功能化， PCB 中的线路 已不仅只是元器件的载体和互连工具，还需起到传输信号的作用。这就要 求 PCB 线路测试不仅要测量线路（或网络）的“通、断”和短路，而且还 应测量特性阻抗值是否在规定的规格范围内。
傳輸線構成之三要素
阻抗設計COUPON (4 層板)
SIGNAL GROUND L2 L3 L2 L3 L1 L4
COMP. SIDE
L2 (GROUND)
L3 (POWER)
L1 L4 SIGNAL GROUND L2 L3
L1 L4
SOLD. SIDE
阻抗培训教材PPT课件
介质厚度:---参考
特性阻抗值随介质厚度的增加而增大，即使在相同介质厚度和材料下，微带线结构的设计比带状线设计具有较高的特性阻抗值，一般大20-40 。因此，对于高频和高速数字信号传输大多采用微带线结构设计。---参考！
影响特性阻抗主要因素
*
*
导线厚度依导体所要求的载流量以及允许的温升而确定。 导线厚度等于铜箔厚度加上镀层厚度。 导线厚度主要受以下一些因素的影响：
CITS25
Si6000
特性阻抗计算软件
内层酸蚀 线宽的控制：据《批量管制卡》要求，每批板件进行首板试蚀，对首板有阻抗要求的线按设计的公差进行测量，合格再批量生产。 尽量保持匀速的蚀刻速率，降低各参数的波动范围，提高蚀刻均匀性和蚀刻因子。
评价蚀刻速率的好坏可以用蚀刻因子来进行评价： F=W/d F:蚀刻因子； d：单边侧蚀量。W：铜箔厚度 蚀刻因子越大，说明蚀刻液的侧蚀越小，有利于控制精细导线的完整性、均匀性。
其计算公式：
影响特性阻抗主要因素
例二：带状线 带状线是指镶嵌在两个交流地层间的薄细导线，与微带线比较，每层电路与地层的电子耦合更近，电流间的串扰会更低。
式中： Z0-----导线的特性阻抗 r------绝缘材料的介电常数 h------导线与基准面之间的介质厚度 w-----导线的宽度 t------导线的厚度
影响特性阻抗主要因素--介电常数
混压材料:---参考 混压材料各组分会保留各自的电性能，此时的总体相对介电常数不可以根据各自的体积比进行计算。 层间微带线及差分线： εr =(ε1×T2+ε2×T1)/(T1+T2) 表面微带线及差分线： εr =(T1+T2) ×ε1×ε2/(ε2×T1+ε1×T2) （其中ε1、T1为某种组分材料的介电常数及其厚度）
什么是特性阻抗特性阻抗的说明
什么是特性阻抗特性阻抗的说明特性阻抗又称特征阻抗，它不是直流电阻，属于长线传输中的概念。
那么你对特性阻抗了解多少呢?以下是由店铺整理关于什么是特性阻抗的内容，希望大家喜欢!特性阻抗的简介在高频范围内，信号传输过程中，信号沿到达的地方，信号线和参考平面(电源或地平面)间由于电场的建立，会产生一个瞬间电流，如果传输线是各向同性的，那么只要信号在传输，就始终存在一个电流I，而如果信号的输出电平为V，在信号传输过程中，传输线就会等效成一个电阻，大小为V/I，把这个等效的电阻称为传输线的特性阻抗Z。
信号在传输的过程中，如果传输路径上的特性阻抗发生变化，信号就会在阻抗不连续的结点产生反射。
影响特性阻抗的因素有：介电常数、介质厚度、线宽、铜箔厚度。
特性阻抗的类比说明现象类比：运输线的糟糕路况(类似传输线里的特性阻抗)会影响运输车队的速度，路越窄，路的阻碍作用越大(特性阻抗大，通过的无线电波能量就小);路越宽、路况越好，通过的车队速度越快(通过的无线电波能量越多)。
假若一段路况特别好，另一段路况特别差，从路况好的路段进入差的路段，车队就需要放慢速度。
这就说明两段路的路况不匹配(阻抗不匹配)。
特性阻抗是射频传输线影响无线电波电压、电流的幅值和相位变化的固有特性，等于各处的电压与电流的比值，用表示。
在射频电路中，电阻、电容、电感都会阻碍交变电流的流动，合称阻抗。
电阻是吸收电磁能量的，理想电容和电感不消耗电磁能量。
阻抗合起来影响无线电波电压、电流的幅值和相位。
同轴电缆的特性阻抗和导体内、外直径大小及导体间介质的介电常数有关，而与工作频率传输线所接的射频器件以及传输线长短无关。
也就是说，射频传输线各处的电压和电流的比值是一定的，特征阻抗是不变的。
目前无线通信系统射频器件有两种特性阻抗，一种是50W，用于军用微波、GSM、WCDMA等系统;另一种是75W，用于有线电视系统，一般应用较少。
特性阻抗的测量方法测量特性阻抗时，可在电缆的另一端用特性阻抗的等值电阻终接，其测量结果会跟输入信号的频率有关。

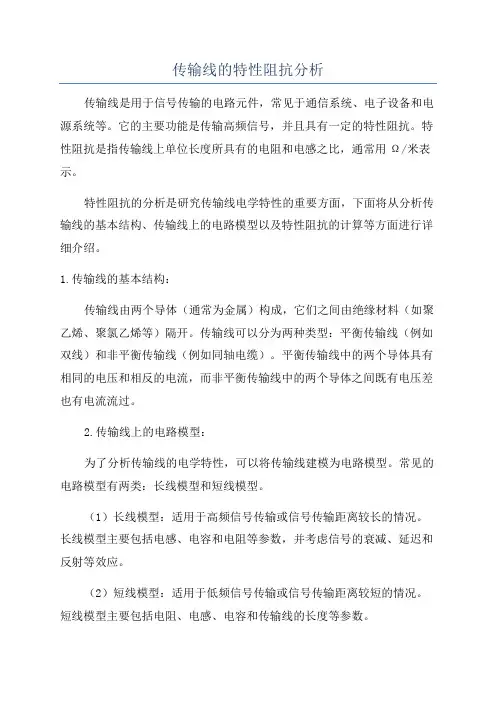

传输线的特性阻抗分析
