传输线特性阻抗基知识
实验1 理想微带传输线特性阻抗模拟

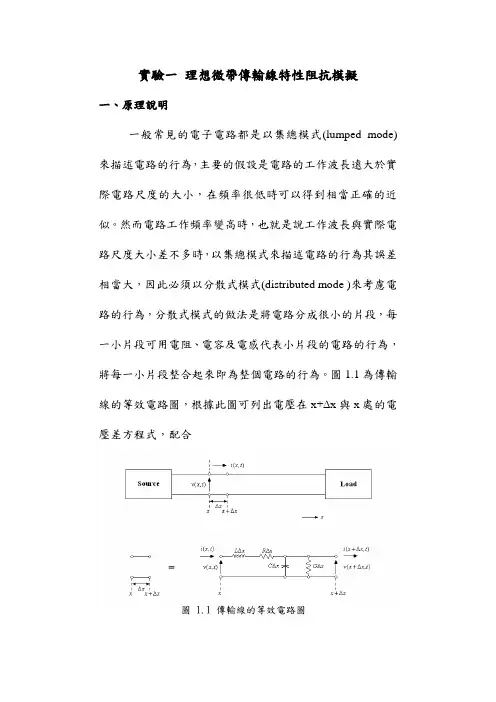

實驗一理想微帶傳輸線特性阻抗模擬ㄧ、原理說明一般常見的電子電路都是以集總模式(lumped mode)來描述電路的行為，主要的假設是電路的工作波長遠大於實際電路尺度的大小，在頻率很低時可以得到相當正確的近似。
然而電路工作頻率變高時，也就是說工作波長與實際電路尺度大小差不多時，以集總模式來描述電路的行為其誤差相當大，因此必須以分散式模式(distributed mode )來考慮電路的行為，分散式模式的做法是將電路分成很小的片段，每一小片段可用電阻、電容及電感代表小片段的電路的行為，將每一小片段整合起來即為整個電路的行為。
圖1.1為傳輸線的等效電路圖，根據此圖可列出電壓在x+ x與x處的電壓差方程式，配合圖1.1 傳輸線的等效電路圖RLCG 元件可得出公式(1-1)，同理可得出電流方程式(1-2)。
兩邊同時除以∆x ，可得公式(1-3)及(1-4)兩邊對x 微分，得公式(1-5)及(1-6)將公式(1-4)及(1-6)代入公式(1-5)，得 以極座標向量(phasor notation)表示電壓電流可得到頻率領域的表示式(,)(,)(,)(,)()(,)()(1-1)(,)(,)(,)(,)()(,)()(1-2)i x t v x x t v x t v x t R x i x t L x tv x x t i x x t i x t i x t G x v x x t C x t∂+∆-=∆=-∆-∆∂∂+∆+∆-=∆=-∆+∆-∆∂(,)(,)(,) (1-3)(,)(,)(,) v x t i x t Ri x t L x t i x t v x t G v x t Cxt∂∂=--∂∂∂∂=--∂∂ (1-4)222222(,)(,)(,) (1-5)(,)(,)(,) v x t i x t i x t R L xx x ti x t v x t v x t GCt xtt∂∂∂=--∂∂∂∂∂∂∂=--∂∂∂∂ (1-6)22222222(,)(,)(,)()(,)0 (1-7)(,)(,)(,)()(,)0 (1-8)v x t v x t v x t RC LG LCRG v x t xt ti x t i x t i x t RC LG LCRG i x t xtt∂∂∂-+--=∂∂∂∂∂∂-+--=∂∂∂(,)Re[()] (1-9)(,)Re[()] jwtjwtv x t V x e i x t I x e== (1-10)式中之α為衰減常數(attenuation constant)而β為相位常數(phase constant)，而傳輸線的特性阻抗，Z o ，定義為對於無損失之傳輸線R=G=0，所以γ=j β=jw(LC)1/2，傳輸線的特性阻抗(characteristic impedance)及傳輸延遲時間(propagation delay)參考圖1.2為具有負載端之傳輸線反射率222222()()()()()0 (1-11)()()()()()0 (1-12)d V x jw RC LG V x RG w LC V x dxd I x jw RC LG I x RG w LC I x dx-+--=-+--=222222()()0 (1-13)()()0 (1d V x V x dxd I x I x dxγγ-=-=2-14)w here w ave propagation constant(R jw L)(G jw C )γ=++222()()0 () (1-15)()() (1-16)xxd V x V x V x VeVedtR jw L G jw C j γγγγαβ-+--=⇒=+=++=+--++--+--++=+=-=-+=+-=+-=VjwLR I V jwLR I eI eI e VeVjwLR dxx dV jwLR x I x I jwL R dxx dV xxx xγγγγγγγ , )()(1)()()()(jwCG jwL R jwLR IV IV Z ++=+===--++γ0LCT CL Z d o == ,負載端的反射係數(reflection coefficience)，ΓL沿著為若負載端接上Z L 的負載，則負載端的反射係數ΓL 及傳輸線路的徑阻抗Z(x)為輸入端的阻抗Z in 為xL xxxxxeeVV eVe V x V incident x V reflected x eVeV x V γγγγγγ22 )()()()(Γ====Γ+=+--+---+)0(Γ==Γ+-VV L rxL x rx L x rxL xrxL xeee e Z x I x V x Z e eZ Vx I e e V x V Γ-Γ+==Γ-=Γ+=---+-+γγγγ0)()()()()()()()(1)(1)(|| and 11000x x Z x Z Z Z Z Z eΓZ Z L L j L LLL L Γ-Γ+=+-=Γ=Γ-Γ+=φ圖1.2 具有終端負載的傳輸線ljZ Z l jZ Z Z eZ Z eZ Z e Z Z e Z Z Z eee e Z l Z Z L L lL lL l L l L lL ll L l in ββγγγγγγγγtanh tanh )()()()()(000000000++=--+-++=Γ-Γ+=-=----對於無損失之傳輸線輸入端的阻抗Z in 為傳輸線長度、訊號頻率、終端負載及傳輸線特性阻抗的函數。
pcb阻抗板‘特性阻抗;基础知识
4.2.2.2 T1/B1 分别相连的测试线长一般为 100mm，线宽与板内生产板内阻抗线宽度一致，且线面盖阻焊 油墨；
d 4.2.2.3 T1-T2/T2-B2/B2-B1/B1-T1 的两个相邻孔中心距一般为 2.54mm; e 4.2.2.4 其中，T1 仅与 TOP 层阻抗测试线相连，T2 仅与 TOP 面第 2 层内层相连；B1 仅与 BOT 层阻抗测 r 试线相连，B2 仅与 BOT 层第 2 层相连。 te 阻抗条的设计图例：
深圳顺易捷科技有限公司
Shenzhen ShunYiJie Technology Co., Ltd.
5.3 CPU 载板的 TDR 测试
d Hioki 公司 2001 年六月才在 JPCA 推出的“1109 Hi Tester”，为了对 1.7GHz 高速传输 FC/PGA 载板在 Z0 方
面的正确量测起见，已不再使用飞针式（Flying probe）快速移动的触测，也放弃了 SMA 探棒式的 TDR 手动
3.3 但当上述微带线中 Z0 的四种变数（w、t、h、 r）有任一项发生异常，例如图中的讯号线出现缺口
e 时，将使得原来的 Z0 突然上升（见上述公式中之 Z0 与 W 成反比的事实），而无法继续维持应有的稳 UnRegister 定均匀（Continuous）时，则其讯号的能量必然会发生部分前进，而部分却反弹反射的缺失
4． 2 示意图说明：
4．2．1 阻抗线的位置
一般加在生产板 PNL 边上或在客户允许的前提下加在 SET 边上
4．2．2 阻抗线的规格说明
4．2．2．1 T1、T2/B1、B2 为四个 PTH 孔，一般为喷锡成形孔，成品孔径为 1.00mm 左右，RING（成品 焊环）要求为 0.16-0.20mm;
传输线阻抗计算
传输线阻抗计算（实用版）目录1.传输线阻抗的概念2.传输线阻抗的计算方法3.传输线阻抗的实际应用正文传输线阻抗计算是电子工程和通信领域中的一个重要概念。
在信号传输过程中，传输线的阻抗会对信号造成衰减和失真，因此计算传输线的阻抗是研究和设计通信系统的关键环节。
下面我们将详细介绍传输线阻抗的概念、计算方法和实际应用。
1.传输线阻抗的概念传输线阻抗是指传输线上电流和电压之间的比值。
在理想的传输线中，电流和电压是同相位的，阻抗为零。
然而，在实际传输线中，由于线路的电阻、电感和电容等因素，电流和电压之间会存在一定的相位差，这时传输线的阻抗就不为零。
阻抗的大小和相位差反映了传输线的损耗特性和传输质量。
2.传输线阻抗的计算方法传输线阻抗的计算方法有多种，其中最常用的是基于电路模型的方法。
该方法将传输线分解为一个电阻 R、一个电感 L 和一个电容 C 的并联电路。
在这个电路中，电阻 R 代表了传输线的直流电阻，电感 L 代表了传输线的感性特性，电容 C 代表了传输线的容性特性。
根据这个并联电路，可以得到传输线的阻抗公式：Z = R + j(ωL - 1/ωC)其中，Z 表示传输线的阻抗，R 表示传输线的直流电阻，ω表示信号的角频率，L 表示传输线的电感，C 表示传输线的电容。
3.传输线阻抗的实际应用传输线阻抗的计算在实际应用中有很多重要作用，例如：（1）在通信系统设计中，需要根据传输线的阻抗特性来选择合适的信号调制方式和信号传输速率，以保证信号的传输质量和系统的稳定性。
（2）在射频电路设计中，需要根据传输线的阻抗特性来选择合适的滤波器和放大器，以减小信号的衰减和失真。
（3）在信号处理和分析中，通过计算传输线的阻抗特性，可以分析信号在传输过程中的衰减和失真特性，为信号处理和分析提供依据。
总之，传输线阻抗计算是通信和电子工程领域的一个重要概念。
射频电路第3次课-1.7传输线及特性阻抗
波导传输射频信号的优点是功率容量大、损耗低，特 别适合波长在10cm以上的波段。它的缺点是体积大 重量大。 同轴电缆适合传输信号功率不大，对传输线损耗要求 不高的场合。 平行线是两条材质和直径相同，在绝缘介质的支撑下 相互平行的导线。它的特点是结构简单、成本低廉， 早期无线电视经常用它作为天线的馈线。 近年来，随着航天科技、移动通信和以RFID为基础 的物联网的发展，对射频元器件的小型化、轻量化、 宽频带、易集成等提出了更高的要求。因此又发展了 PCB微带线和带状线。 几种传输线的横截面结构
需要注意的是，特性阻抗是在行波传输时 测得的，仅对射频信号有意义，它反映传 输线对射频信号的传输特性。它不是传输 线的直流电阻。 如果传输射频信号的传输线的特性阻抗不 一致，在某处发生了变化，射频信号就会 在阻抗变化处产生反射。 从分布参数理论来看，传输线是一个分布 参数系统。传输线的分布参数通常用单位 长度上的电感L、电容C、电阻R和电导G 来表示。
•
•
•
• • • • •
•
RG-8/U 或 RG-8/ AU 50Ω 大直径 RG-58/U 或 RG-58/AU 50Ω 小直径 RG-174/U 或 RG-174/AU 50Ω 微直径 RG-11/U 或 RG-11/AU 75Ω 大直径 RG-59/U 或 RG-59/AU 75Ω 大直径 大直径同轴电缆较之小直径同轴电缆的信号损失要 稍微小些。当传输距离很长时可以考虑使用大直径 同轴电缆。一般短距离传输选择小直径(RG-58/U或 RG-59/U)同轴电缆,例如，作为接收天线馈线, 因为 它们更容易敷设。 微直径的RG-174主要作为器件之间的连接(例如接收 器和预选器之间),在平衡变压器、共轴转换器和仪 器上应用,有时也用在接收天线上。
传输线理论基础知识..
根据复数值与瞬时值的关系并假设A1、A2为实数，则沿线电压的瞬时 值为
现在研究行波状态下电压和电流的沿线变化情况。为讨论方便，距离 变量仍然从始端算起，由于U2 − Z0 I0 ＝0，A2=0，U r(z) =0。考虑到γ =α + jβ ，因此公式（2-14）和（2-15）简化为：
（ 2）工作频带要宽，以增加传输信息容量和保证信号的无 畸变传输； （3）在大功率系统中，要求传输功率容量要大； （4）尺寸要小，重量要轻，以及能便于生产和安装。 (为了满足上述要求，在不同的工作条件下，需采用不同型式 的传输线。在低频时,普通的双根导线就可以完成传输作用,但是, 随着工作频率的升高 , 由于导线的趋肤效应和辐射效应的增大使 它的正常工作被破坏 .因此,在高频和微波波段必须采用与低频时 完全不同的传输线形式)
解得：
将上式代入式（2-6）第一式和式（2-7），注意到l − z = z′ ,并整理求得
2.2.2 已知均匀传输线始端电压U1和始端电流I1
将z=0、U（0）=U1 、I（0）=I1代入式（2-6）第一式和式（2-7）便可 求得
将上式代入式（2-6）和式（2-7），即可得
2.3 均匀传输线入射波和反射波的叠加
几种典型传输线的分布参数计算公式列于表1-1中。 表中μ0、ε分别为对称线周围介质的磁导率和介电常数。
有了分布参数的概念，我们可以将均匀传输线分割成许 多微分段dz（dz＜＜λ），这样每个微分段可看作集中参数电 路。其集中参数分别为R1dz、G1dz、L1dz及C1dz，其等效电 路为一个Γ型网络如图1-1（a）所示。整个传输线的等效电路 是无限多的Γ型网络的级联，如图1-1（b）所示。
高频电子线路第五版课后习题答案
高频电子线路第五版课后习题答案高频电子线路第五版课后习题答案高频电子线路是电子工程中的一个重要分支，其研究的是高频电路的设计、分析和优化。
在学习高频电子线路的过程中，课后习题是巩固知识、提高技能的重要方式。
本文将为大家提供高频电子线路第五版课后习题的答案，希望对大家的学习有所帮助。
第一章：基础知识1. 什么是高频电子线路？高频电子线路是指工作频率在几十千赫兹（kHz）到几百千赫兹（MHz）之间的电子线路。
它主要应用于无线通信、雷达、卫星通信等领域。
2. 高频电子线路的特点有哪些？高频电子线路的特点包括信号失真小、传输损耗小、耦合效应显著、传输线效应显著、元器件参数变化大等。
3. 什么是S参数？S参数是描述高频电子线路中信号传输和反射特性的参数。
S参数包括S11、S12、S21和S22四个参数，分别表示输入端反射系数、传输系数、输出端反射系数和逆传输系数。
第二章：传输线1. 什么是传输线？传输线是一根用于传输高频信号的导线。
常见的传输线有平行线、同轴电缆和微带线等。
2. 传输线的特性阻抗有哪些？传输线的特性阻抗包括平行线的特性阻抗、同轴电缆的特性阻抗和微带线的特性阻抗等。
3. 传输线的特性阻抗如何计算？平行线的特性阻抗可以通过导线间距、导线半径和介质介电常数等参数计算得到。
同轴电缆的特性阻抗可以通过内外导体半径和介质介电常数等参数计算得到。
微带线的特性阻抗可以通过导线宽度、介质厚度和介质介电常数等参数计算得到。
第三章：射频二极管1. 什么是射频二极管？射频二极管是一种特殊的二极管，其工作频率在几十千赫兹（kHz）到几百千赫兹（MHz）之间。
射频二极管具有快速开关速度和低噪声等特点。
2. 射频二极管的工作原理是什么？射频二极管的工作原理是基于PN结的电子流动和载流子的注入与抽取。
当正向偏置时，电子从N区域流向P区域，形成电流；当反向偏置时，电子不能流动，形成电流截止。
3. 射频二极管的主要参数有哪些？射频二极管的主要参数包括最大工作频率、最大直流电流、最大反向电压、最大功率损耗和最大噪声系数等。
传输线的特性阻抗分析
1，传输线模型由平行双导体构成的引导电磁波结构称为传输线（Transmission Line）。
人们熟知的传输线有平行双导线、同轴线、平行平板波导及其变形——微带线。
低频电路中，传输线负载端、源端的电压、电流差别不大，但在高频电路（传输线长度与电磁波波长相比拟）中两者差别很大。
传输线模型就是用来揭示这种变化的规律的模型。
传输线上的电压、电源是纵向位置的参数。
传输线在电路中相当于一个二端口网络，一个端口连接信号源，通常称为输入端，另一个端口连接负载，称为输出端。
2，传输线的特性阻抗分析特性阻抗：又称“特征阻抗”，它不是直流电阻，属于长线传输中的概念。
在高频范围内，信号传输过程中，信号到达的地方，信号线和参考平面（电源或地平面）间由于电场的建立，会产生一个瞬间电流，如果传输线是各向同性的，那么只要信号在传输，就始终存在一个电流I，而如果信号的输出电平为V，在信号传输过程中，传输线就会等效成一个电阻，大小为V/I，把这个等效的电阻称为传输线的特性阻抗Z。
信号在传输的过程中，如果传输路径上的特性阻抗发生变化，信号就会在阻抗不连续的结点产生反射。
影响特性阻抗的因素有：介电常数、介质厚度、线宽、铜箔厚度。
传输线的基本特性是特性阻抗和信号的传输延迟，在这里，我们主要讨论特性阻抗。
传输线是一个分布参数系统，它的每一段都具有分布电容、电感和电阻。
传输线的分布参数通常用单位长度的电感L和单位长度的电容C以及单位长度上的电阻、电导来表示，它们主要由传输线的几何结构和绝缘介质的特性所决定的。
分布的电容、电感和电阻是传输线本身固有的参数，给定某一种传输线，这些参数的值也就确定了，这些参数反映着传输线的内在因素，它们的存在决定着传输线的一系列重要特性。
一个传输线的微分线段l可以用等效电路描述如下：传输线的等效电路是由无数个微分线段的等效电路串联而成，如下图所示：从传输线的等效电路可知，每一小段线的阻抗都是相等的。
传输线的特性阻抗就是微分线段的特性阻抗。
特性差动阻抗
( Data come-in) ( Impedance Control) ( Run-Card Issue)
阻抗控制設計 製作規範填寫 底片設計
( A/W Design)
基板,膠片管制( Material,Preperg Control) 壓合厚度管制 電鍍厚鍍管制 線寬蝕刻管制
(Laminate Thickness Control)
17
三、影响阻抗的因素：
项 目 内 容
影响阻抗因素
介质层厚度
介质常数
线 宽
铜 厚
线 距
防焊厚度
与阻抗值关系
正相关
负相关
负相关
负相关
正相关
负相关
需管控之制程
压 合
板材进料
线路,蚀刻
线路,电镀,刷 线路,蚀刻 磨
防焊
影响阻抗值范围 （单线）
4ohm/1mil
3-5ohm/0.5 4ohm/1mil 3ohm/1mil
一、什么是阻抗？
特性＆差动阻抗
阻抗知识简介：
随着电子设备的小型化、数字化、高频化和多功能化， PCB 中的线路 已不仅只是元器件的载体和互连工具，还需起到传输信号的作用。这就要 求 PCB 线路测试不仅要测量线路（或网络）的“通、断”和短路，而且还 应测量特性阻抗值是否在规定的规格范围内。
傳輸線構成之三要素
阻抗設計COUPON (4 層板)
SIGNAL GROUND L2 L3 L2 L3 L1 L4
COMP. SIDE
L2 (GROUND)
L3 (POWER)
L1 L4 SIGNAL GROUND L2 L3
L1 L4
SOLD. SIDE
关于天线传输馈线的基本知识
关于天线传输馈线的基本知识1、传输线的特性阻抗无限长传输线上各处的电压与电流的比值定义为传输线的特性阻抗，用Ｚ0 表示。
同轴电缆的特性阻抗的计算公式为：Ｚ0＝〔60/√εr〕×Log ( D/d ) [ 欧]式中：D 为同轴电缆外导体铜网内径；d 为同轴电缆芯线外径；εr为导体间绝缘介质的相对介电常数。
通常Ｚ0 = 50 欧，也有Ｚ0 = 75 欧的。
由公式不难看出，馈线特性阻抗只与导体直径D和d以及导体间介质的介电常数εr有关，而与馈线长短、工作频率以及馈线终端所接负载阻抗无关.2、馈线的衰减系数信号在馈线里传输，除有导体的电阻性损耗外，还有绝缘材料的介质损耗。
这两种损耗随馈线长度的增加和工作频率的提高而增加。
因此，应合理布局尽量缩短馈线长度。
单位长度产生的损耗的大小用衰减系数β表示，其单位为 dB / m （分贝／米），电缆技术说明书上的单位大都用 dB / 100 m（分贝／百米）。
设输入到馈线的功率为Ｐ1 ，从长度为L（m ）的馈线输出的功率为Ｐ2 ，传输损耗TL可表示为：TL ＝ 10 ×Lg ( Ｐ1 /Ｐ2 ) ( dB )衰减系数为：β＝ TL / L ( dB / m )例如， NOKIA 7 / 8英寸低耗电缆，900MHz 时衰减系数为β＝ 4.1 dB / 100 m ，也可写成β＝ 3 dB / 73 m ，也就是说，频率为 900MHz 的信号功率，每经过 73 m 长的这种电缆时，功率要少一半。
而普通的非低耗电缆，例如，SYV-9-50-1， 900MHz 时衰减系数为β＝ 20.1 dB / 100 m ，也可写成β＝ 3 dB / 15 m ，也就是说，频率为 900MHz 的信号功率，每经过15 m 长的这种电缆时，功率就要少一半。
3、匹配概念什么叫匹配？简单地说，馈线终端所接负载阻抗ＺL 等于馈线特性阻抗Ｚ0 时，称为馈线终端是匹配连接的。
射频与微波知识点总结
射频与微波知识点总结一、引言射频（Radio Frequency, RF）与微波（Microwave）技术在现代通信、雷达、无线电频谱、天线设计等领域发挥着重要作用。
射频与微波技术涉及到电磁波的传播、调制解调、射频功率放大、频率变换、天线设计等方面的知识。
本文将从射频与微波的基本原理、传输线理论、射频放大器、射频调制解调、天线设计等方面进行知识点总结。
二、射频与微波的基本原理1. 电磁波的基本概念电磁波是一种由电场和磁场相互作用而产生的波动现象。
根据波长的不同，电磁波可以分为射频、微波、红外线、可见光、紫外线、X射线和γ射线等不同频段的电磁波。
射频与微波技术主要涉及射频和微波频段的电磁波。
2. 电磁波的特性电磁波具有波长、频率、速度、传播特性等基本特性。
其中，波长和频率之间的关系由光速公式c=λf（c为光速，λ为波长，f为频率）决定。
在射频与微波领域，常用的频率单位有千兆赫兹（GHz）、兆赫兹（MHz）和千赫兹（kHz）等，波长单位常用的是米（m）。
根据电磁波在介质中传播的特性，常见的介质波速和传播常数也会影响射频微波在介质中的传播特性。
3. 电磁波在空间中的传播电磁波在自由空间中传播的特性是由麦克斯韦方程组决定的，其中包括麦克斯韦方程组的电场和磁场分布规律、电磁波的波动性等。
了解电磁波在不同介质中的传播特性有利于射频与微波技术在不同环境中的应用。
4. 电磁波的天线辐射和接收天线是电磁波的辐射和接收装置，根据天线的结构和工作原理，天线可以分为定向天线和非定向天线。
定向天线主要用于定向传输和接收电磁波；非定向天线主要用于对全向的电磁波进行辐射和接收。
天线的辐射和接收特性与天线的形状和尺寸、频率、方向性等因素有关。
三、传输线理论1. 传输线的基本概念传输线是用于传输电磁波的导线或介质，主要包括同轴电缆、微带线、矩形波导和圆柱波导等。
传输线具有阻抗匹配、功率传输和信号传输等功能。
根据传输线的不同特性和应用场景，可以选择不同类型的传输线。
特性阻抗的含义文档
特性阻抗假设一根均匀电缆无限延伸，在发射端的在某一频率下的阻抗称为“特性阻抗”。
测量特性阻抗时，可在电缆的另一端用特性阻抗的等值电阻终接，其测量结果会跟输入信号的频率有关。
特性阻抗的测量单位为欧姆。
在高频段频率不断提高时，特性阻抗会渐近于固定值英文名称：impedance[编辑本段]阻抗定义在具有电阻、电感和电容的电路里，对交流电所起的阻碍作用叫做阻抗。
阻抗常用Z表示.,是一个复数,实部称为电阻,虚部称为电抗,其中电容在电路中对交流电所起的阻碍作用称为容抗,电感在电路中对交流电所起的阻碍作用称为感抗,电容和电感在电路中对交流电引起的阻碍作用总称为电抗。
阻抗的单位是欧。
在直流电中，物体对电流阻碍的作用叫做电阻，世界上所有的物质都有电阻，只是电阻值的大小差异而已。
电阻很小的物质称作良导体，如金属等；电阻极大的物质称作绝缘体，如木头和塑料等。
还有一种介于两者之间的导体叫做半导体，而超导体则是一种电阻值等于零的物质。
但是在交流电的领域中则除了电阻会阻碍电流以外，电容及电感也会阻碍电流的流动，这种作用就称之为电抗，意即抵抗电流的作用。
电容及电感的电抗分别称作电容抗及电感抗，简称容抗及感抗。
它们的计量单位与电阻一样是欧姆，而其值的大小则和交流电的频率有关系，频率愈高则容抗愈小感抗愈大，频率愈低则容抗愈大而感抗愈小。
此外电容抗和电感抗还有相位角度的问题，具有向量上的关系式，因此才会说：阻抗是电阻与电抗在向量上的和。
对于一个具体电路，阻抗不是不变的，而是随着频率变化而变化。
在电阻、电感和电容串联电路中，电路的阻抗一般来说比电阻大。
也就是阻抗减小到最小值。
在电感和电容并联电路中，谐振的时候阻抗增加到最大值，这和串联电路相反。
在音响器材中，扩音机与喇叭的阻抗多设计为8欧姆，因为在这个阻抗值下，机器有最佳的工作状态。
其实喇叭的阻抗是随着频率高低的不同而变动的，喇叭规格中所标示的通常是一个大略的平均值，现在市面上的产品大都是四欧姆、六欧姆或八欧姆。
传输线阻抗和介电常数
传输线阻抗和介电常数（实用版）目录1.传输线的基本概念2.传输线阻抗的定义和计算方法3.介电常数的定义和影响因素4.传输线阻抗和介电常数对信号传输的影响5.应用实例正文1.传输线的基本概念传输线（Transmission line）是电子工程中一种用于信号传输的电路，通常由两个平行的导线组成，分别是信号线和地线。
在信号传输过程中，导线电阻和电感等因素会导致信号衰减和失真，因此研究传输线的性质对于保证信号质量至关重要。
2.传输线阻抗的定义和计算方法传输线阻抗（Impedance）是指信号在传输线上遇到的阻力，用 Z 表示。
阻抗是电阻（R）和电感（XL）的复合，即 Z=R+jXL，其中 j 是虚数单位。
阻抗的单位是欧姆（Ω）。
传输线阻抗的计算方法通常采用波动方程法。
对于一条均匀传输线，波动方程可以表示为：Z = √(L/C) * exp(-j * β * l)，其中 L 是传输线的电感，C 是传输线的电容，β是相速，l 是传输线的长度。
3.介电常数的定义和影响因素介电常数（Dielectric constant）又称相对电介质常数，是用来描述绝缘材料在电场中极化程度的物理量。
介电常数的大小反映了介质在电场作用下产生极化的能力。
介电常数的单位是真空介电常数，通常用 K 表示。
介电常数的大小受多种因素影响，如材料性质、温度、电场强度等。
不同材料的介电常数差异很大，例如空气的介电常数约为 1，而硅的介电常数约为 10000。
4.传输线阻抗和介电常数对信号传输的影响传输线阻抗和介电常数对信号传输有重要影响。
首先，阻抗会影响信号的衰减和传输速率。
当传输线阻抗与信号源阻抗不匹配时，会导致信号反射，从而降低信号传输的质量。
其次，介电常数会影响传输线的电容和电感，进而影响阻抗。
对于高频信号传输，介电常数较小的绝缘材料具有更好的传输性能。
5.应用实例在实际应用中，传输线阻抗和介电常数的研究对于设计和优化通信系统、射频电路和信号传输线路具有重要意义。
传输线的特性阻抗分析
传输线的特性阻抗分析传输线是用于信号传输的电路元件，常见于通信系统、电子设备和电源系统等。
它的主要功能是传输高频信号，并且具有一定的特性阻抗。
特性阻抗是指传输线上单位长度所具有的电阻和电感之比，通常用Ω/米表示。
特性阻抗的分析是研究传输线电学特性的重要方面，下面将从分析传输线的基本结构、传输线上的电路模型以及特性阻抗的计算等方面进行详细介绍。
1.传输线的基本结构：传输线由两个导体（通常为金属）构成，它们之间由绝缘材料（如聚乙烯、聚氯乙烯等）隔开。
传输线可以分为两种类型：平衡传输线（例如双线）和非平衡传输线（例如同轴电缆）。
平衡传输线中的两个导体具有相同的电压和相反的电流，而非平衡传输线中的两个导体之间既有电压差也有电流流过。
2.传输线上的电路模型：为了分析传输线的电学特性，可以将传输线建模为电路模型。
常见的电路模型有两类：长线模型和短线模型。
（1）长线模型：适用于高频信号传输或信号传输距离较长的情况。
长线模型主要包括电感、电容和电阻等参数，并考虑信号的衰减、延迟和反射等效应。
（2）短线模型：适用于低频信号传输或信号传输距离较短的情况。
短线模型主要包括电阻、电感、电容和传输线的长度等参数。
3.特性阻抗的计算：特性阻抗可通过以下公式进行计算：Zc=√(L/C)其中，Zc表示特性阻抗，L表示单位长度的电感，C表示单位长度的电容。
特性阻抗的计算是传输线分析的基础，对传输线上的信号传输和匹配非常重要。
4.特性阻抗的影响因素：特性阻抗与传输线的几何形状、材料选择以及传输线的参数有关。
传输线的几何形状主要包括导体的直径、导体间的距离等。
材料选择主要指导体和绝缘材料的特性，如电导率、介电常数等。
传输线的参数包括电感、电容等。
这些因素都会对特性阻抗产生影响。
总结起来，传输线的特性阻抗分析是研究传输线电学特性的重要方面。
通过分析传输线的基本结构、电路模型以及特性阻抗的计算，我们可以深入了解传输线的工作原理，并根据特性阻抗进行传输线的设计和匹配。
特性阻抗科技名词定义
特性阻抗科技名词定义中文名称：特性阻抗英文名称：characteristic impedance 定义：在给定线路参数的无限长传输线路上，行波的电压与电流的比值。
应用学科：电力（一级学科）；通论（二级学科）以上内容由全国科学技术名词审定委员会审定公布特性阻抗：又称“特征阻抗”，它不是直流电阻，属于长线传输中的概念。
在高频范围内，信号传输过程中，信号沿到达的地方，信号线和参考平面（电源或地平面）间由于电场的建立，会产生一个瞬间电流，如果传输线是各向同性的，那么只要信号在传输，就始终存在一个电流I，而如果信号的输出电平为V，在信号传输过程中，传输线就会等效成一个电阻，大小为V/I，把这个等效的电阻称为传输线的特性阻抗Z。
信号在传输的过程中，如果传输路径上的特性阻抗发生变化，信号就会在阻抗不连续的结点产生反射。
影响特性阻抗的因素有：介电常数、介质厚度、线宽、铜箔厚度。
假设一根均匀电缆无限延伸，在发射端的在某一频率下的阻抗称为“特性阻抗”。
测量特性阻抗时，可在电缆的另一端用特性阻抗的等值电阻终接，其测量结果会跟输入信号的频率有关。
特性阻抗的测量单位为欧姆。
在高频段频率不断提高时，特性阻抗会渐近于固定值。
例如同轴线将会是50或75欧姆；而双绞线(用于电话及网络通讯)将会是100欧姆(在高于1MHz时)。
粗同轴电缆与细同轴电缆是指同轴电缆的直径大还是小。
粗缆适用于比较大型的局部网络,它的标准距离长、可靠性高。
由于安装时不需要切断电缆,因此可以根据需要灵活调整计算机的入网位置。
但粗缆网络必须安装收发器和收发器电缆,安装难度大,所以总体造价高。
相反,细缆安装则比较简单,造价低,但由于安装过程要切断电缆,两头须装上基本网络连接头(BNC),然后接在T型连接器两端,所以当接头多时容易产生接触不良的隐患,这是目前运行中的以太网所发生的最常见故障之一。
国内标准计算机网络一般选用RG-8以太网粗缆和RG-58以太网细缆。
传输线的特征参数
传输线是电路中不可或缺的一部分，它能够在不同电路元件之间传递信号和电能。
为了正确设计和操作传输线，我们需要了解其特征参数和相关知识。
1. 传输线的基本概念和分类传输线是一种用于传输高频电磁信号的导体，其长度远大于信号波长。
传输线可以分为两种类型：单导线传输线和双导线传输线。
单导线传输线只有一个导体，通常是用作天线或单向数据链路。
双导线传输线则由两个平行的导体组成，通常用于高速数字信号和宽带模拟信号的传输。
2. 传输线的特征参数传输线的特征参数是指描述传输线电性能的多个参数，包括电阻、电感、电容和传输线特性阻抗等。
这些参数对于传输线的设计和性能至关重要。
2.1 电阻电阻是传输线的直流电阻，通常表示为每单位长度的欧姆数。
电阻的大小取决于传输线的材料、截面积和长度。
在高频信号传输中，电阻是产生功率损耗的主要因素。
2.2 电感电感是传输线传输信号时所产生的电磁感应现象，也被称为自感。
电感通常表示为每单位长度的亨利数。
电感的大小取决于传输线的几何形状和材料。
2.3 电容电容是由于导体之间的电荷分布而形成的电场能量存储，通常表示为每单位长度的法拉数。
电容的大小取决于传输线的几何形状和介质的相对介电常数。
在高频信号传输中，电容是传输线的主要反射参数。
2.4 传输线特性阻抗传输线特性阻抗是指传输线上的电压和电流比值，通常表示为欧姆数。
传输线特性阻抗由传输线的电容、电感和结构参数决定。
传输线特性阻抗可以影响信号的传输速度和功率损耗。
3. 传输线的参数计算和设计传输线的参数计算和设计是传输线设计过程中最重要的部分。
在计算和设计传输线时，需要考虑传输线的特性阻抗、衰减、相移和反射等因素。
3.1 传输线特性阻抗的计算传输线特性阻抗的计算需要考虑传输线的结构参数、电容、电感和介质常数等因素。
传输线特性阻抗可以通过计算公式或传输线模型进行计算。
3.2 传输线衰减和相移传输线衰减和相移是由于传输线上信号传输时所产生的功率损耗和时间延迟。
信号传输线中的特性阻抗问题
信号传输线中的特性阻抗问题2010-08-27 15:46 peng0799011|分类：工程技术科学|浏览1863次电阻为300欧姆的信号源通过特性阻抗为300欧姆传输线向75欧姆的电阻性负载供电，为达到匹配目的，在传输性与负载间插入一段长度为λ/4的无损传输线，该线的特性阻抗应该为多少。
请提供详明的说明计算过程。
分享到：向左转|向右转终端短路的无损传输线的长度为波长的下列哪项数值时，其入端阻抗的的绝对值不等于2012-08-27 15:13 我是小铃铃|分类：工程技术科学|浏览1001次特性阻抗？为什么啊？A1/8 B 3/8 C 1/2 D 5/8答案为C对于一特征阻抗为Z0的传输线，终端接负载阻抗为ZL时，在长度为L处的输入阻抗为Zin(L)有：Zin(L)=Z0*(ZL+jZ0*tan(L))/(Z0+jZL*tan(L))由题意，负载阻抗ZL=0（Ohm)，则Zin(L) = jZ0*tan(L)，输入阻抗的绝对值|Zin|=Z0*tan(L)当L等于1/8，3/8，5/8波长时，对应相角为45,135,225度，|tan(L)|=1，|Zin|=Z0。
当L等于1/2波长时，对应相角为180度，|tan(L)|=0，|Zin|=0。
如题，52. 系统如图所示，原来出线1的断路器容量是按一台发电机考虑的，现在又装设一台同样的发电机，电抗器Rx应选择___欧姆，使f点发生三相短路时，短路容量不变。
（A）0.10Ω（B）0.2205Ω（C）0.20Ω（D）0.441Ω解：选B。
53. 系统如图所示，系统中各元件在同一基准功率下的标幺值电抗：G：，（Y接线，中性点接地），；T：''(2)0.05dxx==(0)0.1x=''21.1E=0.05Tx=，/1Y Δ−接法，中性点接地电抗；负荷的等值标幺值电抗：0.05/3px=0.9Dx （Y接线）。
则当图示f点发生A相接地短路时，发电机母线处的A相电压是：（A）0.9315（B）0.94（C）1.0194（D）1.0231解：选A。
电线电缆特性阻抗介绍
什么是电缆的阻抗，什么时候用到它？首先要知道的是某个导体在射频频率下的工作特性和低频下大相径庭。
当导体的长度接近承载信号的1/10波长的时候，good o1风格的电路分析法则就不能在使用了。
这时该轮到电缆阻抗和传输线理论粉墨登场了。
传输线理论中的一个重要的原则是源阻抗必须和负载阻抗相同，以使功率转移达到最大化，并使目的设备端的信号反射最小化。
在现实中这通常意味源阻抗和电缆阻抗相同，而且在电缆终端的接收设备的阻抗也相同。
电缆阻抗是如何定义的？电缆的特性阻抗是电缆中传送波的电场强度和磁场强度之比。
（伏特/米）/（安培/米）=欧姆欧姆定律表明，如果在一对端子上施加电压（E），此电路中测量到电流（I），则可以用下列等式确定阻抗的大小，这个公式总是成立：Z = E / I无论是直流或者是交流的情况下，这个关系都保持成立。
特性阻抗一般写作Z0（Z零）。
如果电缆承载的是射频信号，并非正弦波，Z0还是等于电缆上的电压和导线中的电流比。
所以特性阻抗由下面的公式定义：Z0 = E / I电压和电流是有电缆中的感抗和容抗共同决定的。
所以特性阻抗公式可以被写成后面这个形式：其中R=该导体材质（在直流情况下）一个单位长度的电阻率，欧姆G=单位长度的旁路电导系数（绝缘层的导电系数），欧姆j=只是个符号，指明本项有一个+90'的相位角（虚数）π=3.1416L=单位长度电缆的电感量c=单位长度电缆的电容量注：线圈的感抗等于XL=2πfL，电容的容抗等于XC=1/2πfL。
从公式看出，特性阻抗正比于电缆的感抗和容抗的平方根。
对于电缆一般所使用的绝缘材料来说，和2πfc相比，G微不足道可以忽略。
在低频情况，和R相比2πfL微不足道可以忽略，所以在低频时，可以使用下面的等式：注：原文这里是Zo = sqrt ( R / (j * 2 * pi * f * L))应该是有个笔误。
阻抗不应该是反比于感抗.实际上低频时应该是电阻和容抗占主导地位。
传输线阻抗计算推导
传输线阻抗计算推导传输线阻抗是指在电磁波传输中，传输线对电磁波的阻碍程度。
在电磁波传输中，传输线阻抗的计算是非常重要的，因为它直接影响到信号的传输质量和效率。
传输线阻抗计算的推导是基于电磁学的基本原理和传输线的物理特性。
传输线是由两个导体（通常是金属导线）构成的，它们之间被绝缘材料隔开。
根据电磁学的理论，当电磁波在传输线中传播时，会在导线周围产生电场和磁场。
传输线阻抗的计算主要涉及到传输线的几何特性和电磁特性。
首先，我们需要知道传输线的几何参数，包括导线的半径、导线之间的距离和绝缘材料的介电常数。
这些参数将直接影响到传输线的电磁特性。
我们需要根据传输线的几何参数和电磁特性，计算出传输线的电感和电容。
电感和电容决定了传输线的阻抗。
对于一条理想的传输线来说，其电感和电容可以通过几何参数和介电常数直接计算得出。
传输线的电感和电容可以通过以下公式进行计算：L = μ₀μᵣ/2π * ln(b/a)C = 2πε₀εᵣ/ln(b/a)其中，L表示传输线的电感，C表示传输线的电容，μ₀和ε₀分别是真空中的磁导率和电容率，μᵣ和εᵣ分别是绝缘材料的相对磁导率和相对电容率，a和b分别是导线的半径和导线之间的距离。
根据传输线的电感和电容，可以计算出传输线的特性阻抗。
特性阻抗是指在传输线上单位长度的阻抗。
特性阻抗可以通过以下公式计算：Z₀ = √(L/C)特性阻抗是传输线阻抗计算的最终结果，它描述了传输线对电磁波的阻碍程度。
特性阻抗越大，传输线对电磁波的阻碍越大，信号的传输质量和效率越高。
传输线阻抗计算的推导是基于传输线的物理特性和电磁学的基本原理。
通过计算传输线的几何参数、电磁特性和特性阻抗，我们可以准确地计算出传输线的阻抗。
这对于电磁波传输和信号传输是非常重要的，因为它直接影响到信号的传输质量和效率。
